Электроника 5-206

[Андрей Бабанин]

Здравствуйте, сперва попробуйте пропаять лучше кварц. Раз изображение появилось, зачит есть генерация, значит конденсаторы как минимум рабочие. Два нижних конденсатора - умножители напряжения на дисплей, но раз изображение появилось, то и ни рабочие.

Если пропайка не помогла, замените кварц на болгарский ЗЕПЕ. Болгария выпускала такой формы кварцы.

[dragon1]

Thank you for the answer.Yes I already bought these two quartz.One is corresponding with the number on the original one:
КВАРЦ SQM32-524
https://elimex.bg/product/4536-kvarts-sqm32-524

The other one is this:
КВАРЦ 32.768KHz QK032 TC38
https://elimex.bg/product/4529-kvart...khz-qk032-tc38

For sure the original one is not make good contact,I will now remove and clean it.


Regards

[dragon1]

I replaced the quartz and there have more chance to work but need more to do and definitely the capacitors are out of life.I read somewhere that both around the battery must be 0.1mF,but cannot find the value of the one that is near the trimmer.
Also when I light touch (not press) at the back give more steady display and can see the dot is blink.
Also cleaned the conductor rubbers and exchanged their places and also up and down position the effect is the same like on the video that I made.

Also once again-can you see again the trimmer position.On several places I can see it same position(more horizontal),but mine is in different angle rotated.Of course this may be because of the different value of the capacitor that is connected to it.I don't know.


The capacitor pic is attached.

This is the video:
Я заменил кварц, и у него появилось больше шансов на работоспособность, но нужно еще что-то сделать, и, безусловно, срок службы конденсаторов истек.Я где-то читал, что оба конденсатора вокруг батареи должны быть на 0,1 мкФ, но не могу найти значение для того, который находится рядом с подстроечным устройством.
Кроме того, когда я слегка касаюсь (не нажимаю) задней панели, дисплей становится более стабильным, и я вижу, что точка мигает.
Также я почистил токопроводящие резинки и поменял их местами, а также расположил их вверх и вниз, эффект такой же, как на видео, которое я снял.

Также еще раз - можете ли вы снова увидеть положение триммера.В нескольких местах я вижу его в том же положении (более горизонтальном), но мой повернут под другим углом.Конечно, это может быть связано с разным значением конденсатора, который к нему подключен.Я не знаю.


Фото конденсатора прилагается.

Вот видео:
https://www.youtube.com/shorts/Cl_XR...?feature=share

[dragon1]

And also if you can tell me what is the type of the trimmer.When I touch it the things begin to work,so this thing must be change too.

I measured the capacitor that is connected to the trimmer out of the board-55pF.
I don't know if this is the real value.

И еще, не могли бы вы сказать мне, какого типа триммер.Когда я прикасаюсь к нему, все начинает работать, так что эту штуку тоже нужно поменять.

Я измерил конденсатор, подключенный к триммеру, на плате - 55 Пф.
Я не знаю, является ли это реальной емкостью.

[siealex]

but cannot find the value of the one that is near the trimmer.

12..47 pF depending on the quartz accuracy.

[Андрей Бабанин]

Это конденсатор из умножителя напряжения, судя по его цвету. Отсюда и нечеткость изображения.

[dragon1]

Do you know what are the values of these two down,the one that is to the trimmer and the trimmer part number?

The other guy said 12..47pf for the one that is to the trimmer,but mine is 55pf(measures out of the board).

[Max Finsky]

Настало время перепаивать кварц. Точность уходила около 1-2 минуты в неделю.

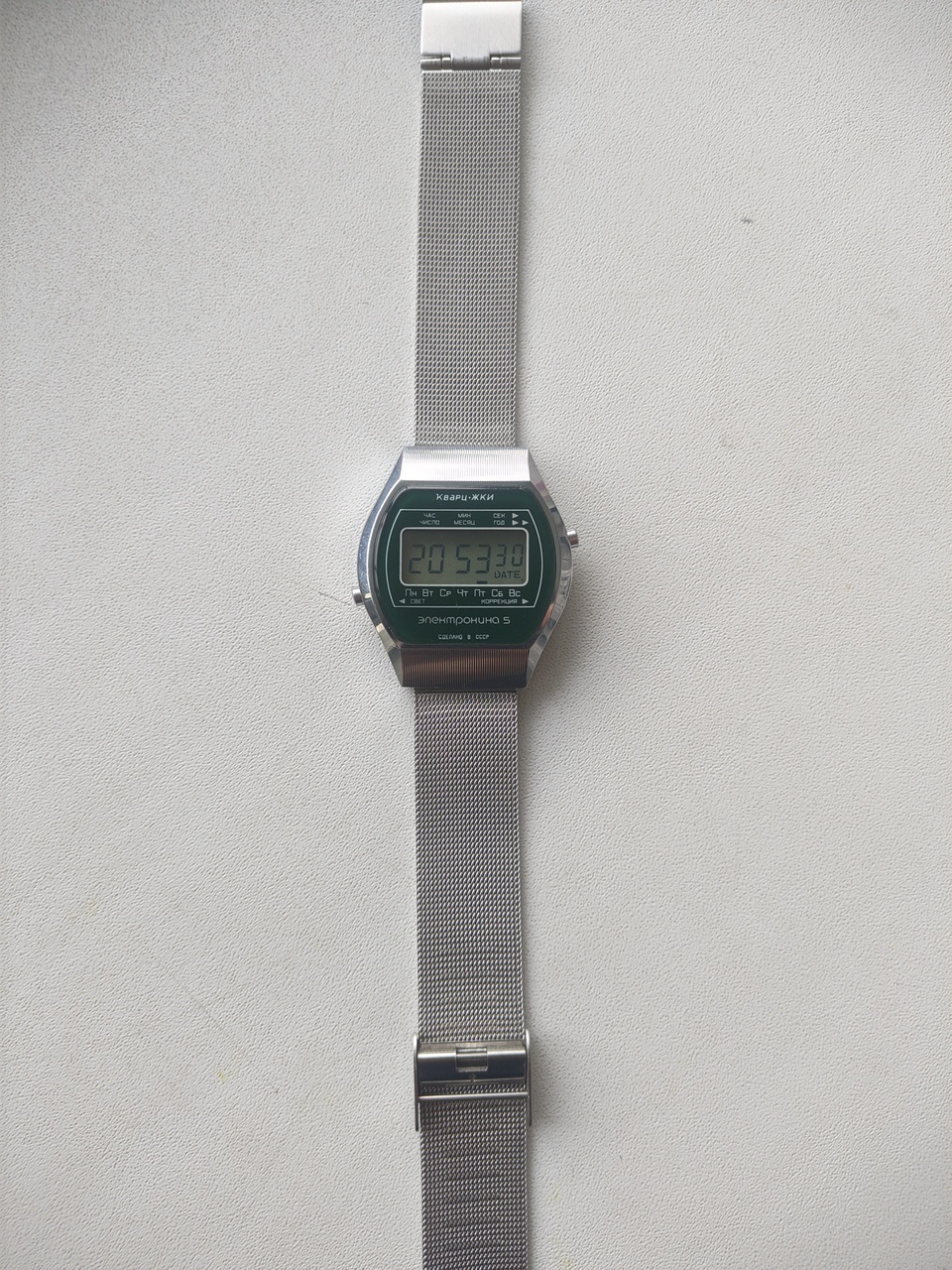

Кварц 2x6 прекрасно встает в родную обойму, кварц 3x6 встает со скрипом и может коротить, имейте ввиду. Прекрасный корпус раннего образца хорошо сочетается с браслетом типа миланское плетение.

For dragon1:

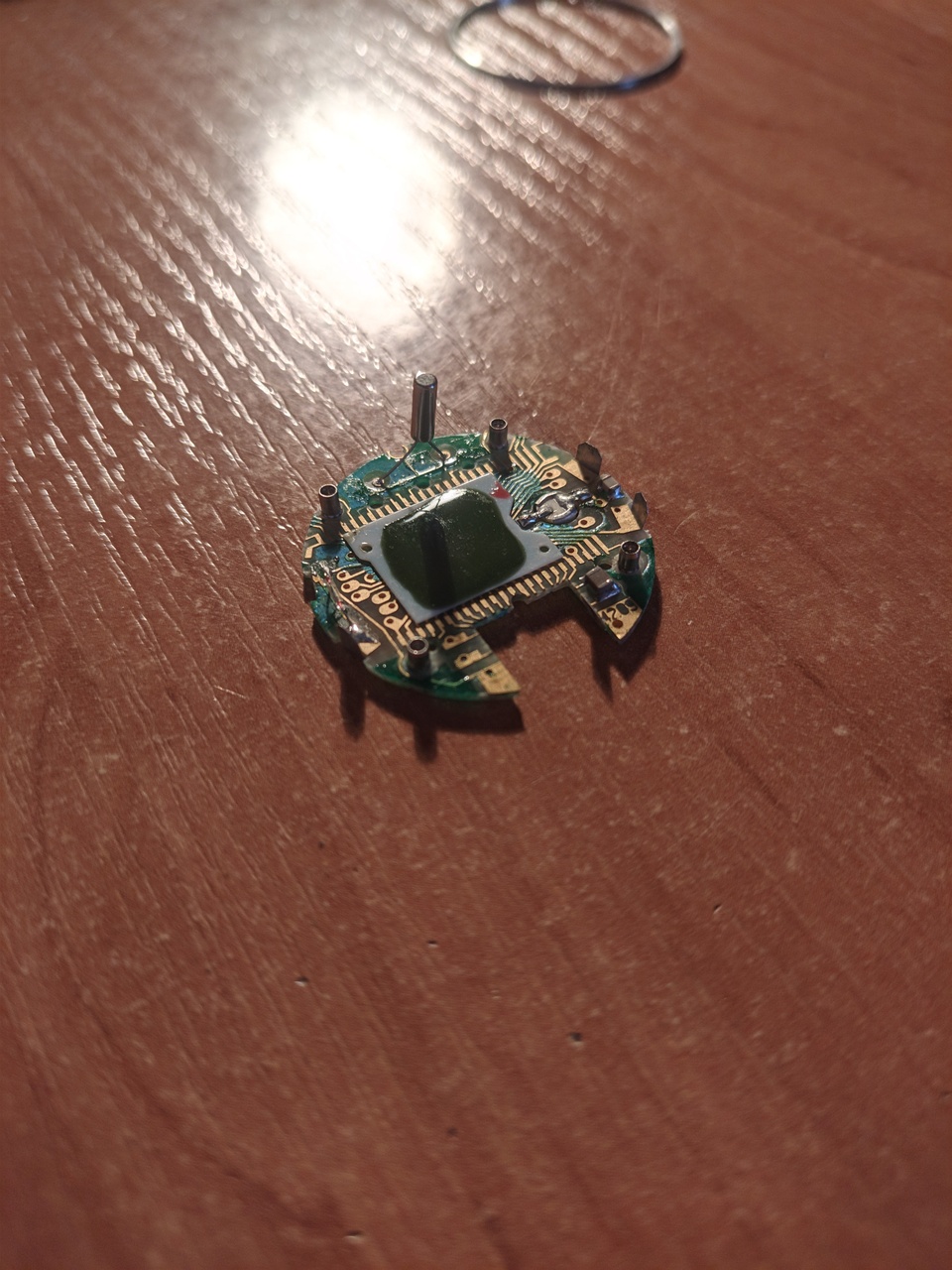

In the case of your problem, I would solder all the capacitors back to their original places. Then I would unsolder the original Soviet quartz and solder a new quartz (A 2x6 mm quartz will fit very well in its original places. You can see this in my attached photos.)
Next, I would completely disassemble the electronic watch.

You can completely wash the module in alcohol and dry it.
Also disconnect the contact rubber bands and lightly wipe the contact rubber bands and LCD with alcohol.

Next, assemble the clock completely and do not forget that the battery contact plate can short-circuit the gold tracks on the board. To avoid short-circuiting, use insulating tape.

[dragon1]

Max,can you measure the value of the capacitorsout of the board?This will help me a lot.

[Max Finsky]

Я к сожалению не знаю какие ёмкости у конденсаторов. Возможно вам кто-нибудь подскажет из знающих людей.
Я ещё новичок в ремонте электроники.
