Кусок кремниевой пластины с чипами. Красной краской помечены негодные. Как видно, выход годных чипов был крайне низок, на 1975 год порядка 8 штук на тысячу.

[Андрей Бабанин]

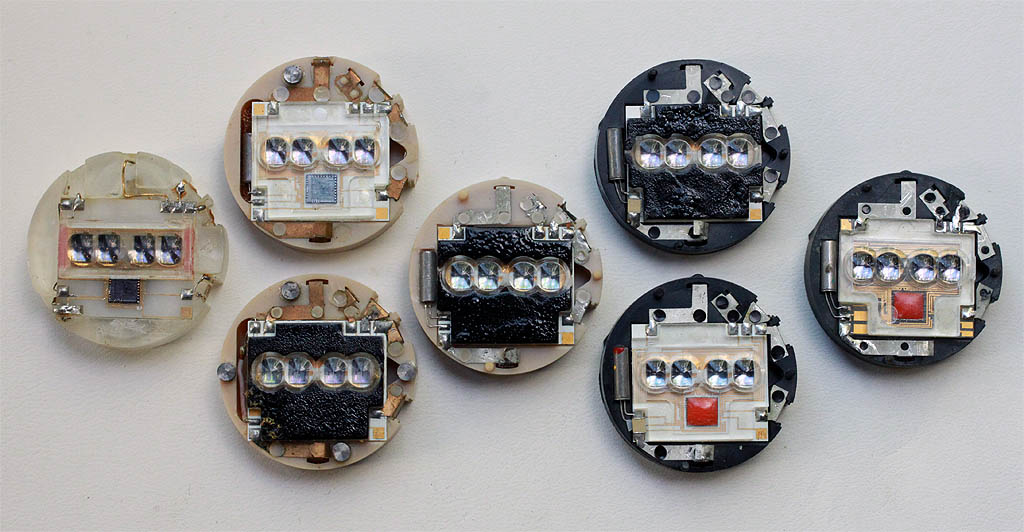

Выкладываю несколько модификаций модуля 26369 от прототипа, изготовленного вручную до промышленных образцов (два последних).

[Андрей Бабанин]

Я наконец получил доказательные подтверждения тому, как в СССР пытались сделать многообразие модельного ряда часов в самом начале пути, когда модули стали выпускать с нуля буквально за несколько месяцев, а вот красивого оформления просто не было. Эту брешь надо было закрыть, поэтому заказали готовые корпуса в дружественной нам Франции. Хочу отметить, что и корпус Слава (в народе Электроника 1 Телевизор) также произведен во Франции и у меня есть вопросы, не связано ли это с совместным предприятием SLAVA в Безансоне.
Представляю несколько часов в французских корпусах, хотя два самых правых могут оказаться и корпусами из Гонконга. Надо заметить, что в СССР такие часы почти не продавались, основная масса импортных корпусов уехала с часами на экспорт, а СССР достаточно быстро освоил производство своих корпусов, лишь Электроника Слава (телевизор) выпускалась лет 6, что видимо исключение.

Итак несколько часов из коллекции в импортных корпусах

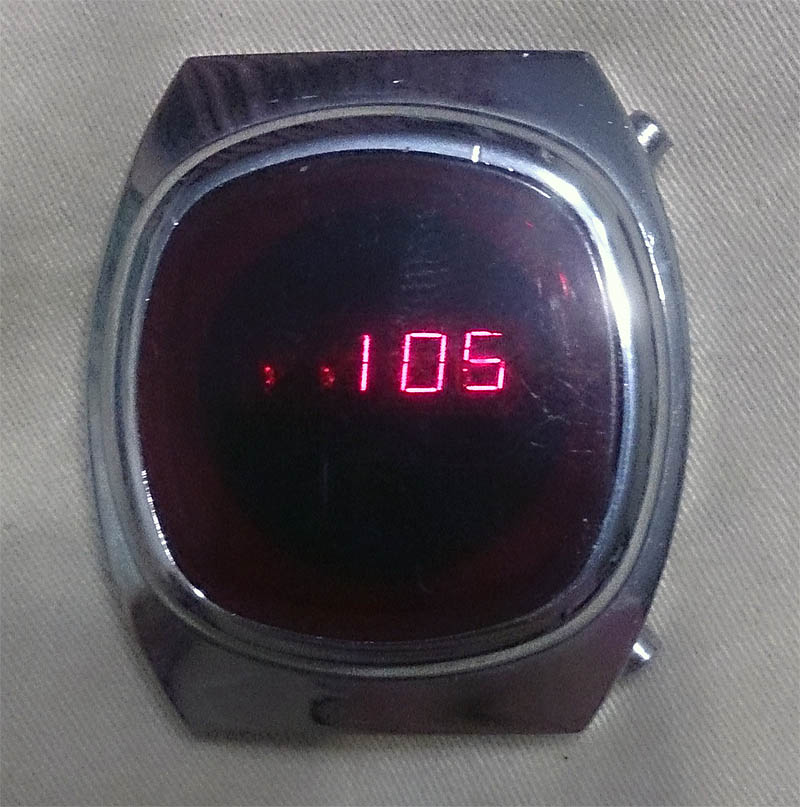

Отмечу одни часы, которые появились в коллекции недавно. Часы в корпусе из нержавеющей стали, доработанные. Из-за большого окна в корпусе при установке обычного механизма видны винты, крепящие маску, поэтому в корпуса делали вставки - второй циферблат. Модуль в часах весьма ранний с пока загадочной нумерацией. Согласно документам часы с такими номерами продавались летом 1975 года. Компоненты часов произведены в сентябре и октябре 1974 года, что стало сюрпризом, до этого дня сентябрьские компоненты еще не попадались.

[Андрей Бабанин]

Не удержался, вернул историческую справедливость. Долго не хотел клеить нефритовую накладку взамен моей самодельной, но дело сделано. Цифры за счет выпуклого стекла выглядят раза в полтора выше, что очень даже кстати.

[Андрей Бабанин]

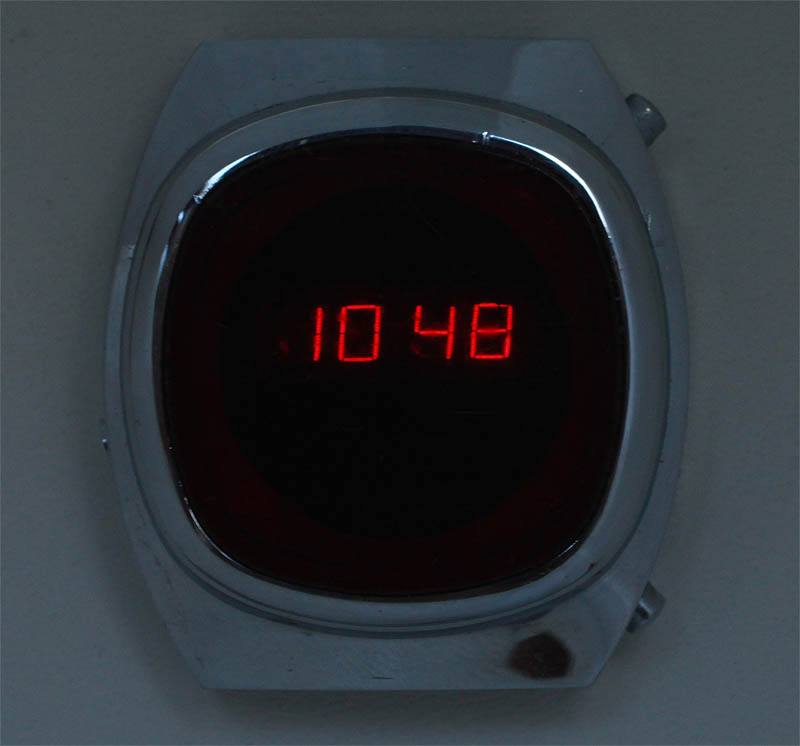

Давно не выкладывал обновки. Исправляюсь. Часы апреля 1976 года, микросхемы 10.75 и 11.75, причем с ноября уже привычное обозначение КД, а не К512ИК. Кварц февраль 76 года, дисплей - родной, один из самых ранних дошедших рабочих ЦИЖ-6 - март 1976 года. Циферблат еще под ЦИЖ-2, но такие гибриды попадались в марте- мае 1976 года. Часы выпущены на экспорт, причем крайне с редким MADE IN USSR в сочетании с совершенно неизвестным брендом, о котором стоит поискать инфу, для кого был заказ. Хотя на этом форуме бренд Sadko вполне так раскручен

[Андрей Бабанин]

Учусь ремонтировать электроники с помощью правильных технологий.
Чипы выходят из строя по многим причинам - механическим, электрохимическим, от статики и т.д.
Замена чипа с помощью достаточно простого прибора становится вполне себе несложным занятием, надо только руку набить.

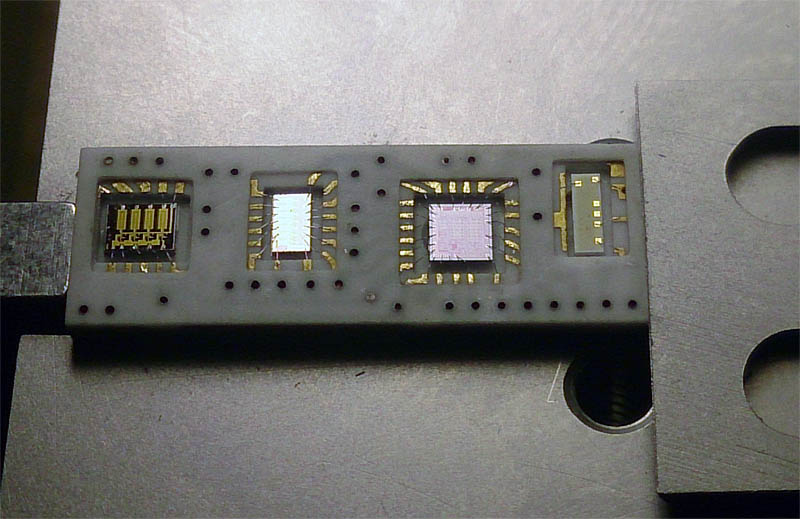

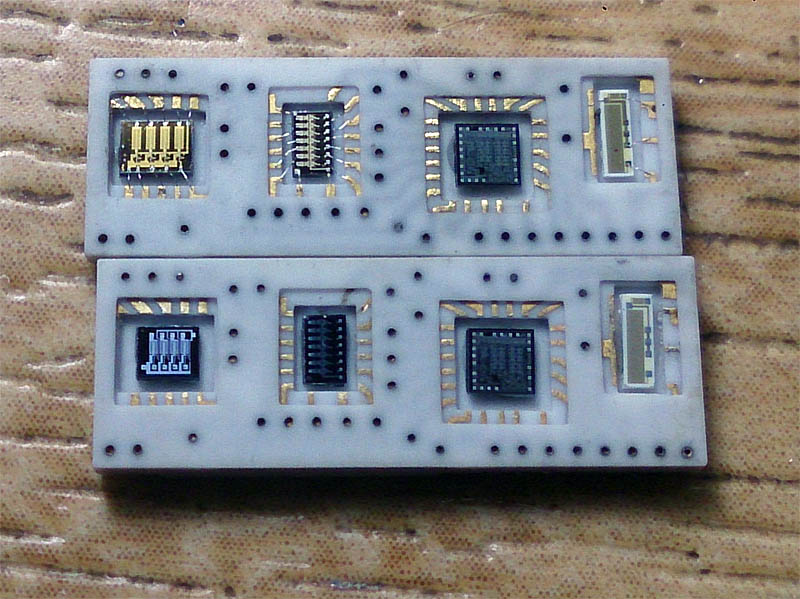

Удаление БИС, ИС1,ИС2 и резистивной сборки из нижнего экземпляра (сборку уже вклеил) и только чипа из верхнего, чтобы максимально сохранить аутентичность. Затем вклейка новых кристаллов и разварка. На фото показан разваренный верхний образец, где менялась лишь БИС.

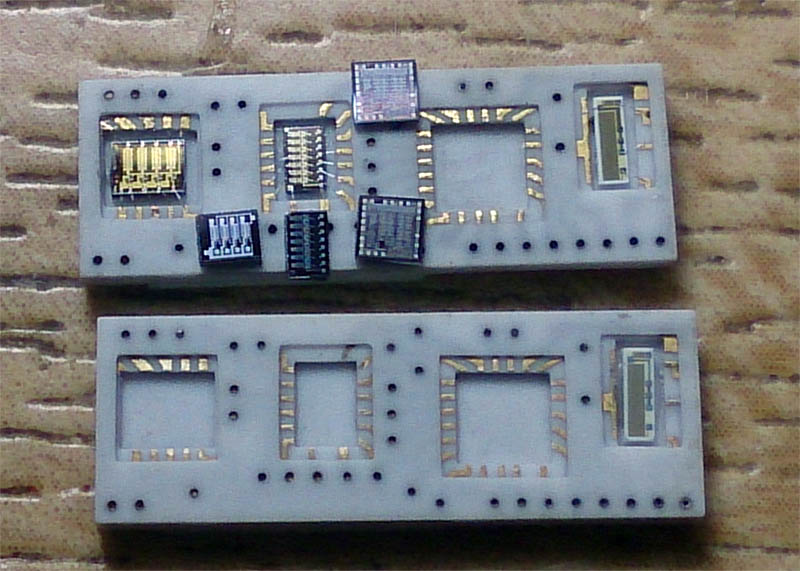

Кроме того, решил вдохнуть жизнь в сильно покалеченный умельцами модуль, где БИС была вся расцарапана, а проводки на 90% оторваны от всех элементов. Удалил БИС и одну из ИС, резистивную сборку. Наклеил новые компоненты, причем БИС с медленной сменой показаний, как это было принято в те годы.
Далее разварка ВСЕХ соединений, которую я к сожалению не сфоткал. Но часы вполне уверенно заработали. Это достаточно редкая разновидность механизма1977 года, где дисплей смещен немного кверху, а сборку осуществлял Минск, а не Москва. Здесь подробнее об этих часах:
http://forum.watch.ru/showpost.php?p...&postcount=776

[siealex]

А что, на этом модуле микросхемы не заливали компаундом?

[Андрей Бабанин]

Заливали прозрачной мягкой субстанцией как на ранних 202, а верхушки БИС и ИС заливали зеленым составом для устранения фотоэффекта, по-русски не позволяли схемам глючить от попадания света. Но сама плата с чипами хорошо укрыта как от механического воздействия, так и света, так что компаунд здесь не важен.

[siealex]

По идее чипы должны были закрывать в первую очередь от химического воздействия воздуха и влаги, а не от механических воздействий.

[Андрей Бабанин]

На этот счет были разные точки зрения. Поначалу чипы лишь прикрывали крышечками, процент брака в эксплуатации от влаги был порядка 2%. Затем стали заливать компаундом, но процент брака вырос - компаунд менялся в размерах и рвал проводки. Поэтому компаунд стали лить лишь на кристаллы - повреждения кристаллов от окислов снизились.
