Изготовление детали для часов

[Андрей Бабанин]

Зачастую в рамках реставрации возникают вопросы, как можно восстановить функциональность часов, сохранив максимальное число оригинальных компонентов. В этих случаях замена сломанной детали на новую не всегда лучшее решение. Ищется компромисс - щадящий ремонт сломанной детали. Я приведу простой пример ремонта оси баланса качественных часов. Ось была с дефектом: верхняя цапфа подъедена разбитым камнем, вдобавок еще и короткая (изношена). К сожалению, не догадался запечатлеть дефектную цапфу. Первый шаг - срезаем всю верхнюю часть оси.



Затем не разбирая баланс и не отжигая засверливаемся в часть, на которой крепится колодка волоска.



Небольшой уход сверла не критичен, все выправляется при финишном точении



Изготавливаем имплант из синеной стали



Впрессовываем имплант в отверстие в оси



Обтачиваем ось согласно чертежу



Место соединения оси и импланта едва заметно

[Андрей Бабанин]

Часы принесли очень интересные - настольные с небольшим приставным ходом. Баланс - обычный, некрупный, как на среднем карманнике. Отклеился внешний виток, вот волос и размотало, закрутило, с пятком мерзких узелков. Фоткать стал не сразу, уже с двух концов начал потихоньку править волос. В общей сложности только на выпрямление волоса потратил часа два. Еще по полчаса потратил на свивку волоса в спираль. Работал двумя пинцетами, упираясь в линолеум - на нем удобно скручивать, т.к. получается красивая кривая. После второй свивки волос стал нудного диаметра. На окончательный финиш (эстетическая правка волоса) ушло еще часа полтора, хотя уже после грубого финиша часы легко отрегулировались в ноль.
Итак этапы процесса:
1. Волос с уже небольшими следами правки по концам



2. Правим максимально в плоскость - задача убрать все загибы относительно плоскости волоса.



3. Грубая завивка - в размер не попал.



4. Более тонкая грубая завивка - перевивать в меньший размер совсем не сложно.



5. Грубо выправленный волос на примерке - в размер попал.

[Андрей Бабанин]

После Швейцарии никак не могу войти в график, поэтому периодически расслабляюсь. Вот выдался часок, решил изготовить хорошему клиенту детальку. Каюсь, формирование колечка в час не вошло, выточил днем ранее, плюс съездил за своими часами с образцом детали. Итак к первой минуте расслабона имеем уже готовое колечко, с острой внешней фаской. Материал - вал какого-то японского принтера. Хорошая сталюка, плюс калится неплохо. Колечко изготовил на часовом станке, в смысле обточил и отрезал.



Теперь берем в руки надфили и ими по очереди работаем.





Результат, конечно не блестящий, но с другой стороны, что за полчаса можно такого сверхординарного сотворить? Еще минут десять доводим, затем закаливаем и делаем полировку поверхности. Не режем пока для лучшей жесткости.





Вот теперь минут пять убираем окалину с торцов и еще минут пять моем, вороним, разрезаем.




Запасовываем в механизм и идем пить чай, ибо времени до окончания часа еще вагон

[OddyRash]

Сообщение от Андрей Бабанин

и идем пить чай

Класс!

[Trops]

Андрей Ваши работы Супер!

[PoljotNormalnij]

Удаляю - всё разрешилось.

[lbAdl]

Какую латунь лучше использовать для изготовления колёс и платин?

[nevenbekriev]

Я занялся нелегкой задачей - восстановить старинного механизма жильных часов. Только в нем отсуствуют все детали боя - колеса, рычаги - абсолютно все. Решил показывать здесь изготовление деталей, но еще было возможно выбррать и раздел разчетов зубчатых передач, как было нужно перед изготовлением решить сколько будут зубьев у колес и трибов, их диаметры, модуля и т.д.

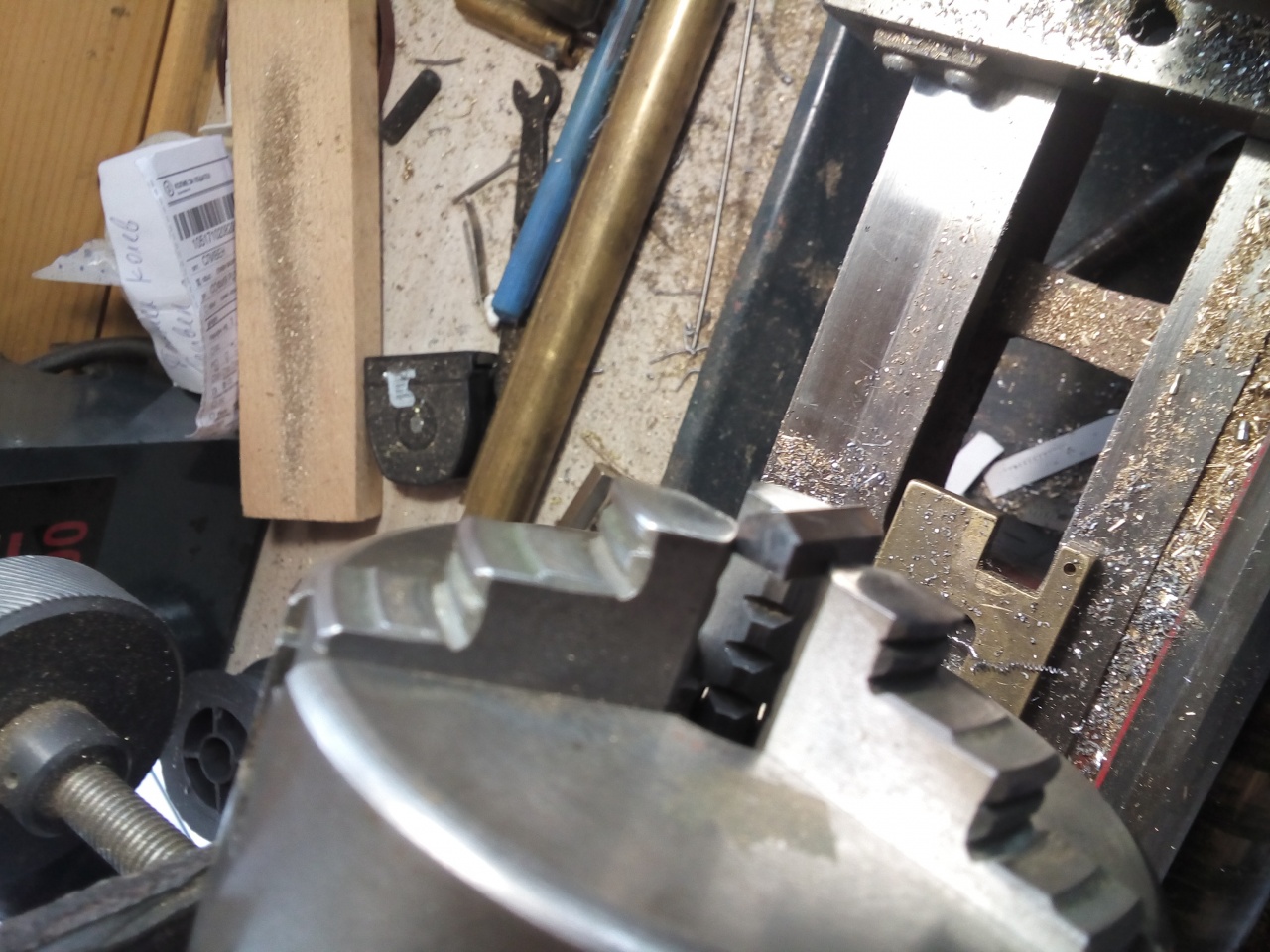

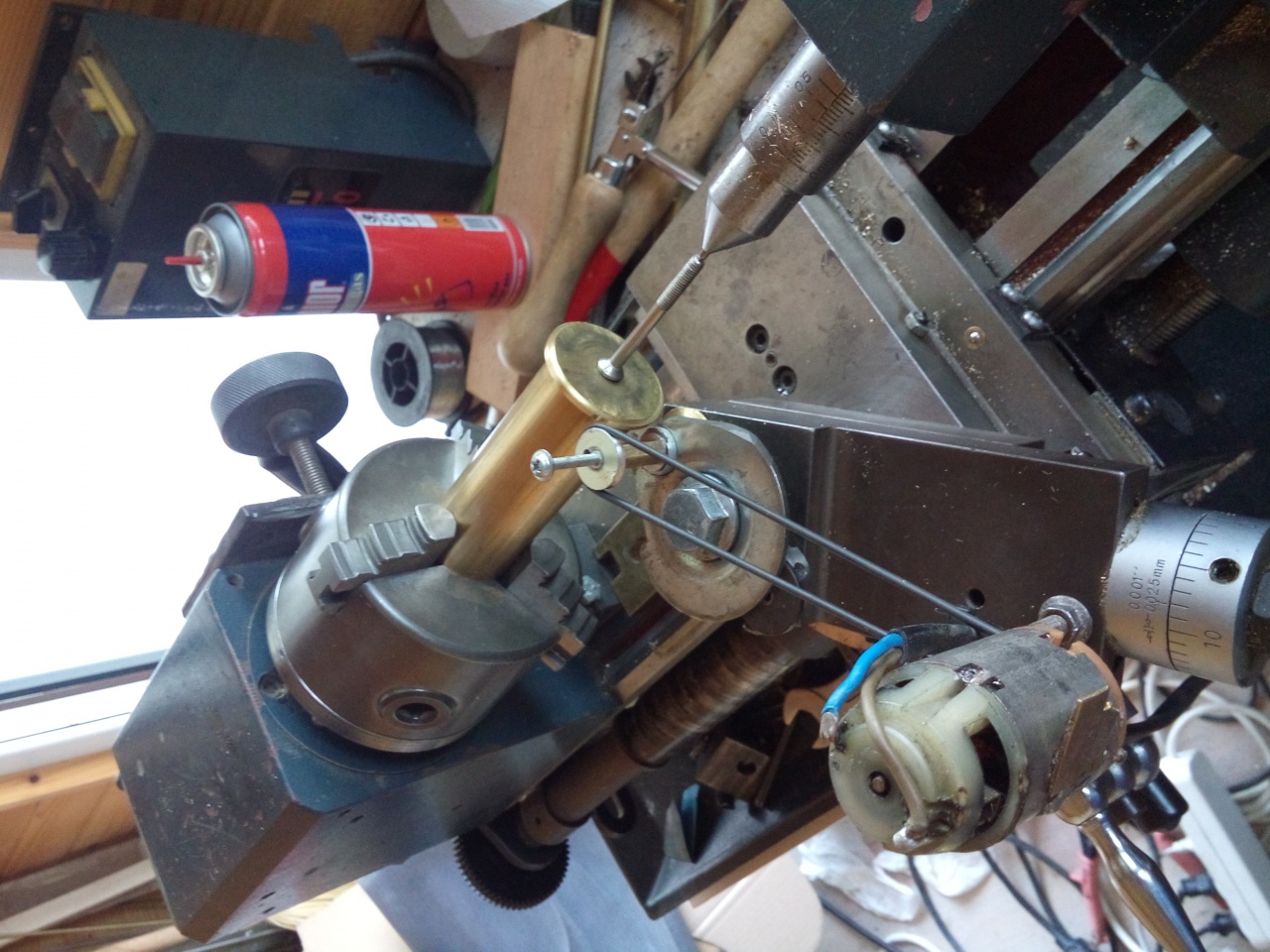

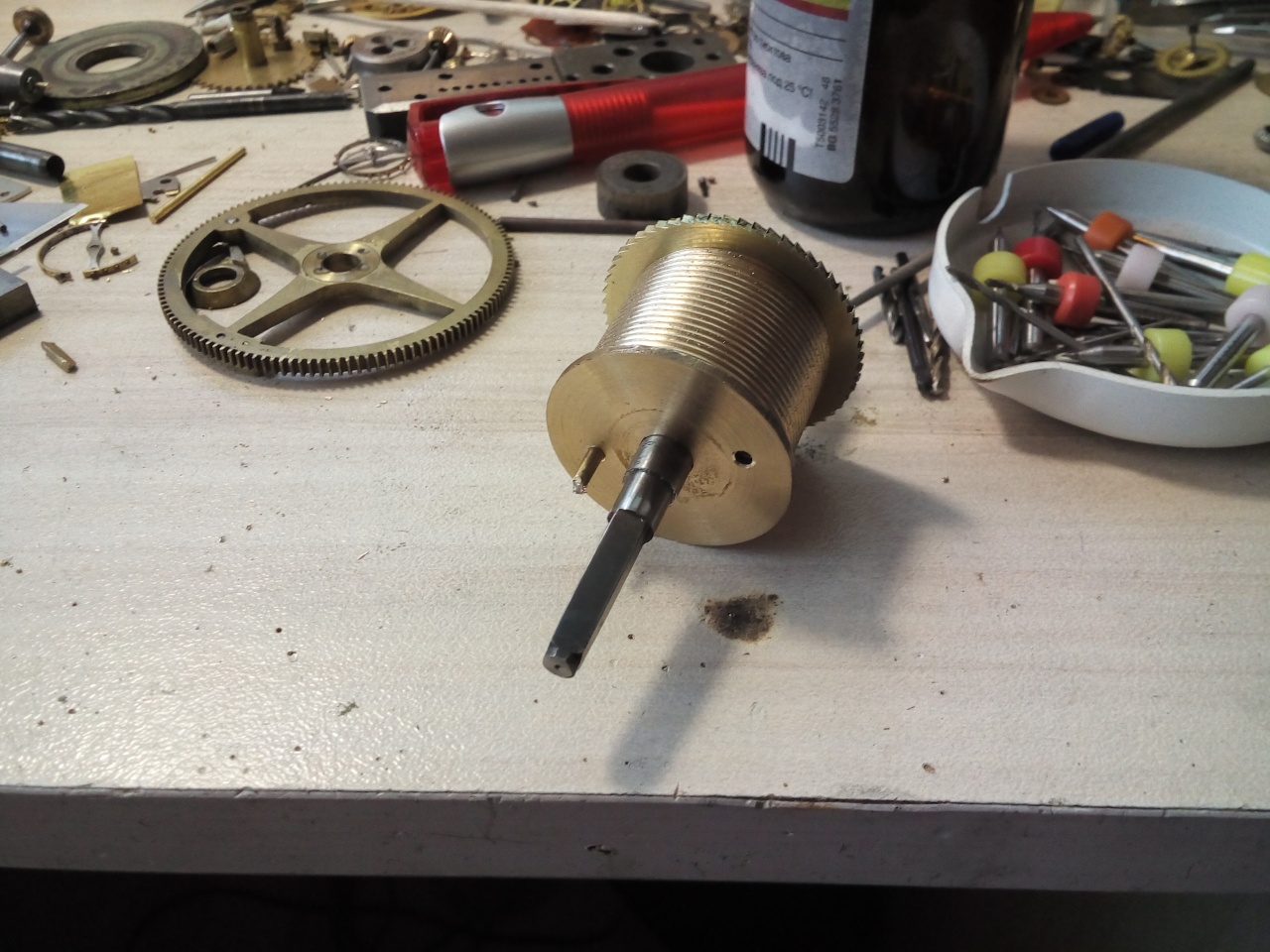

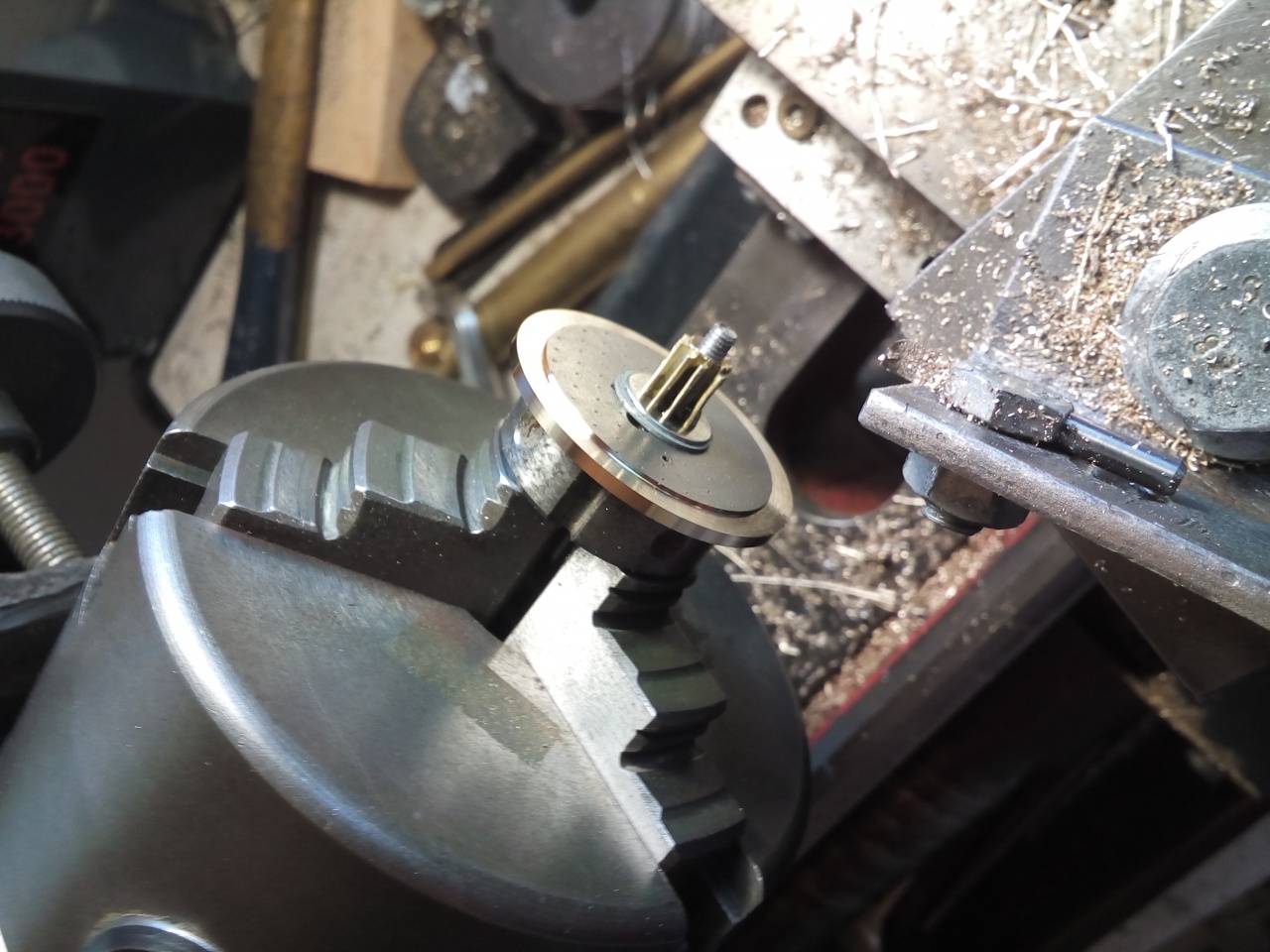

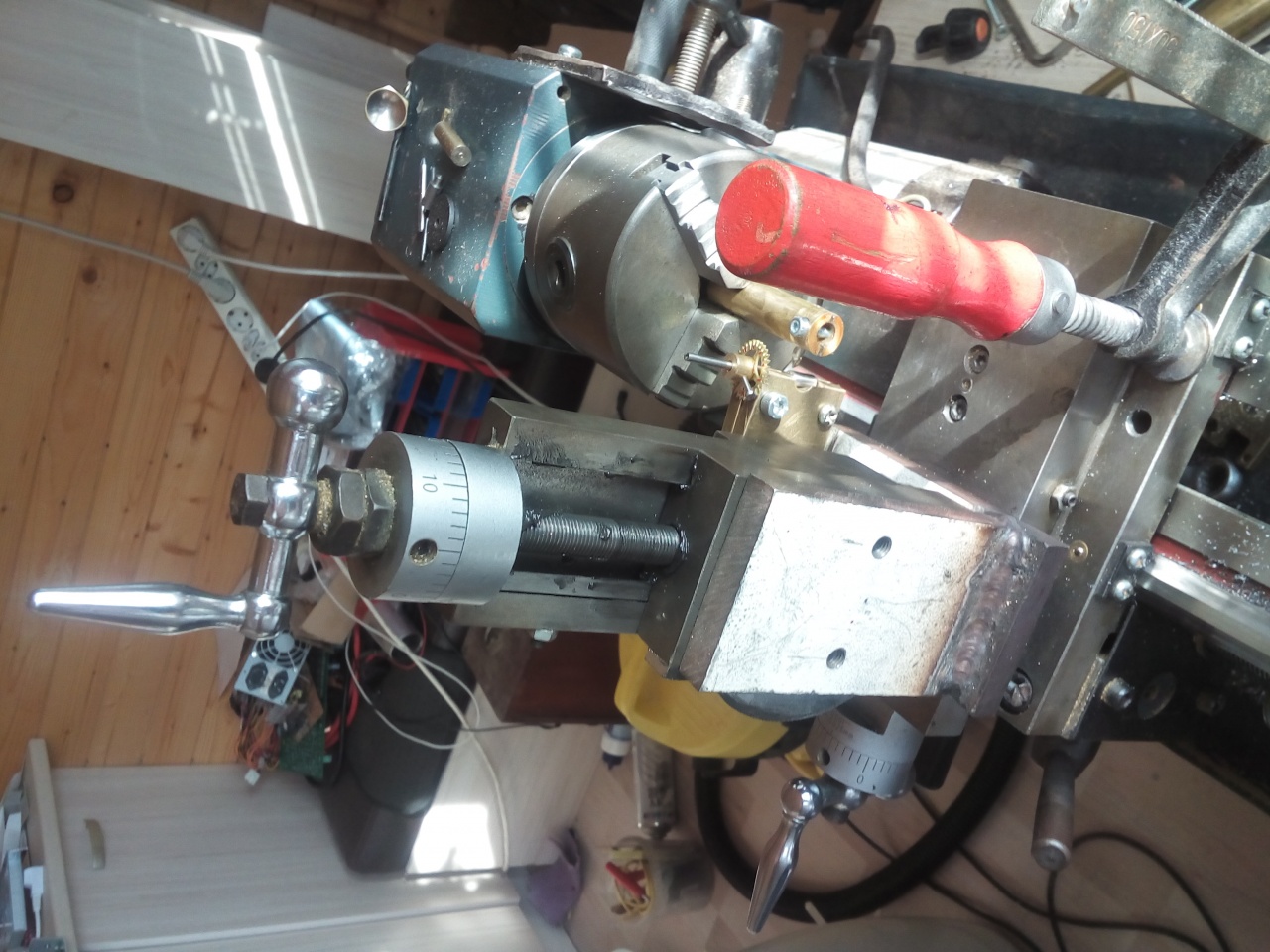

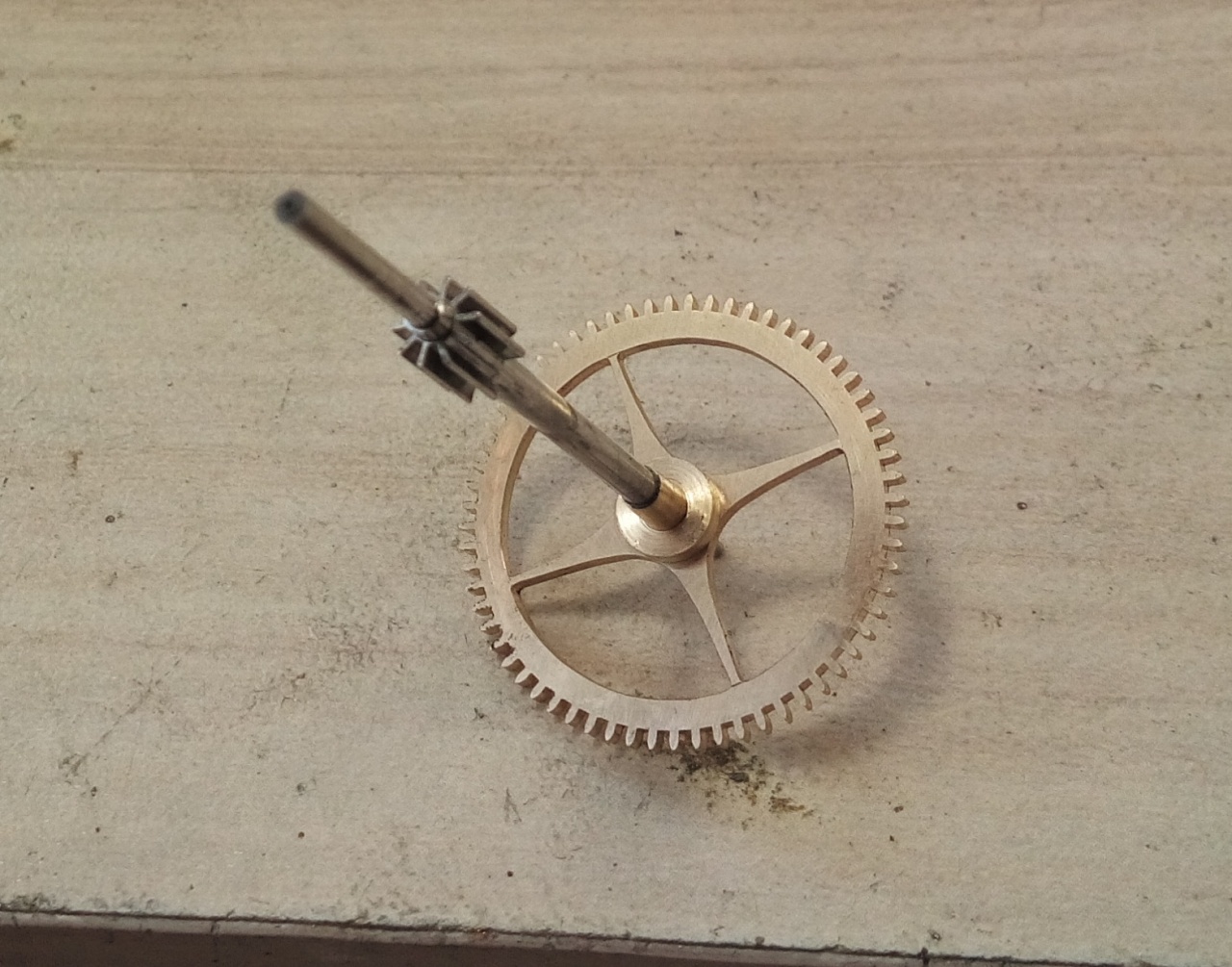

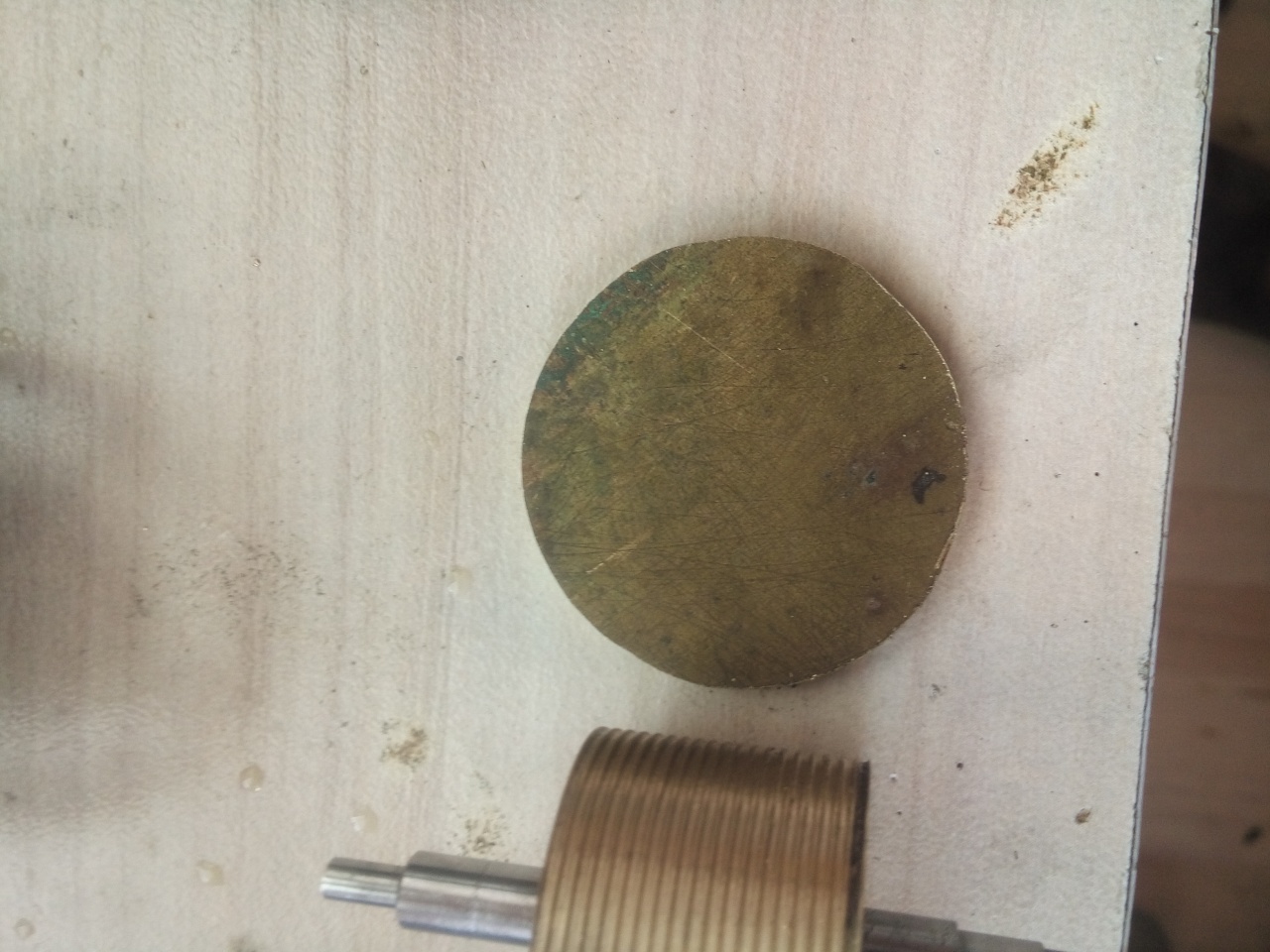

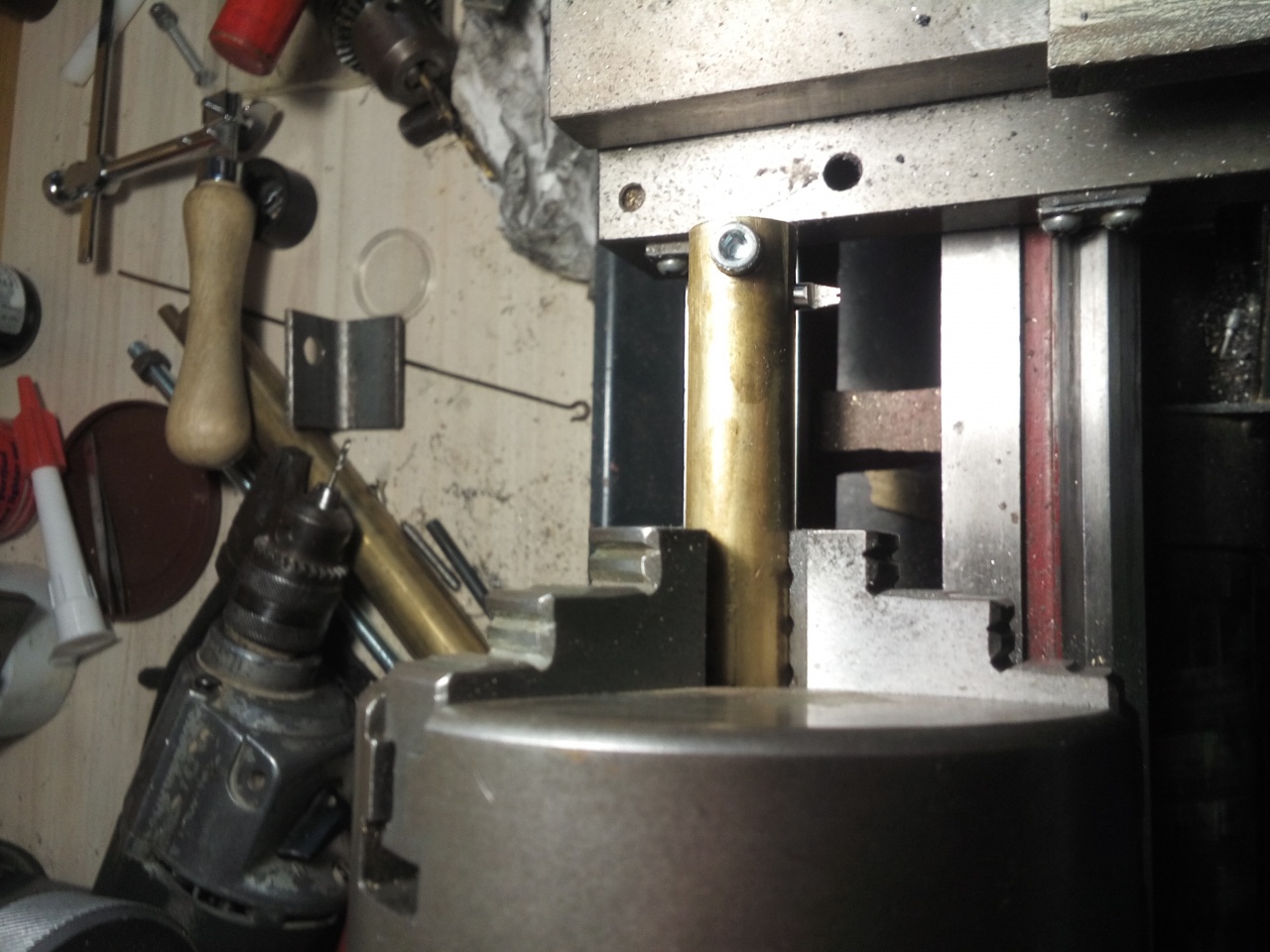

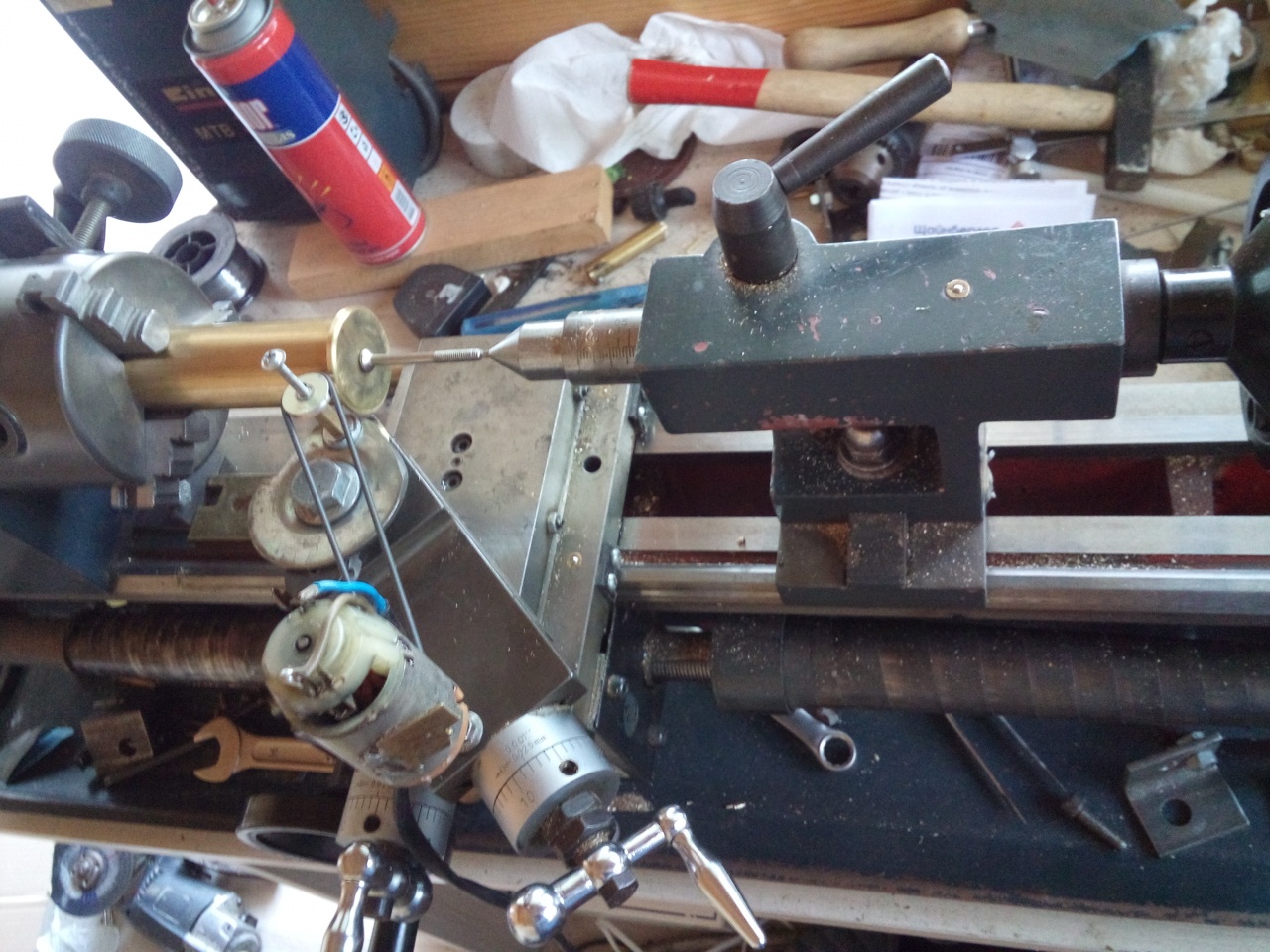

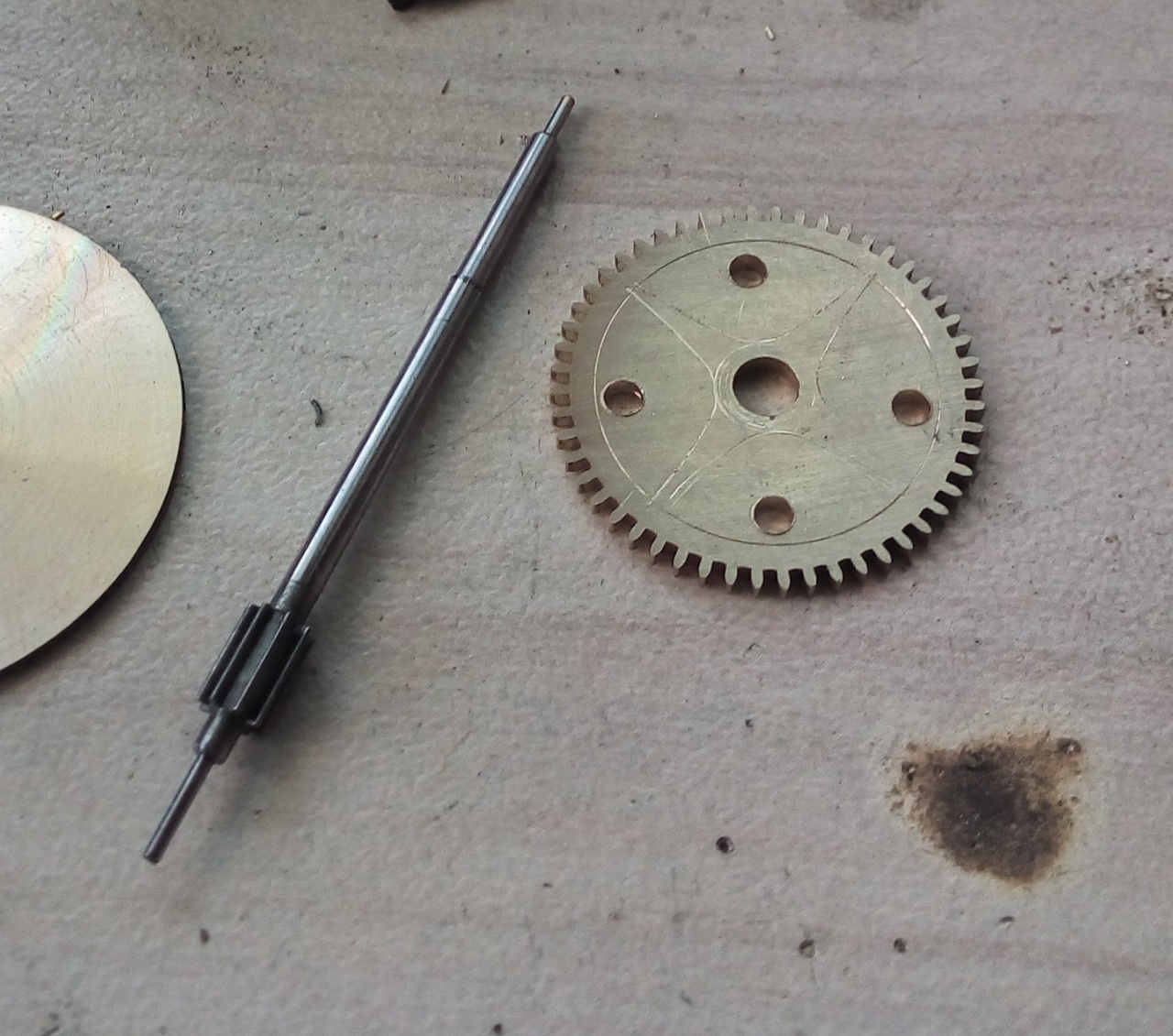

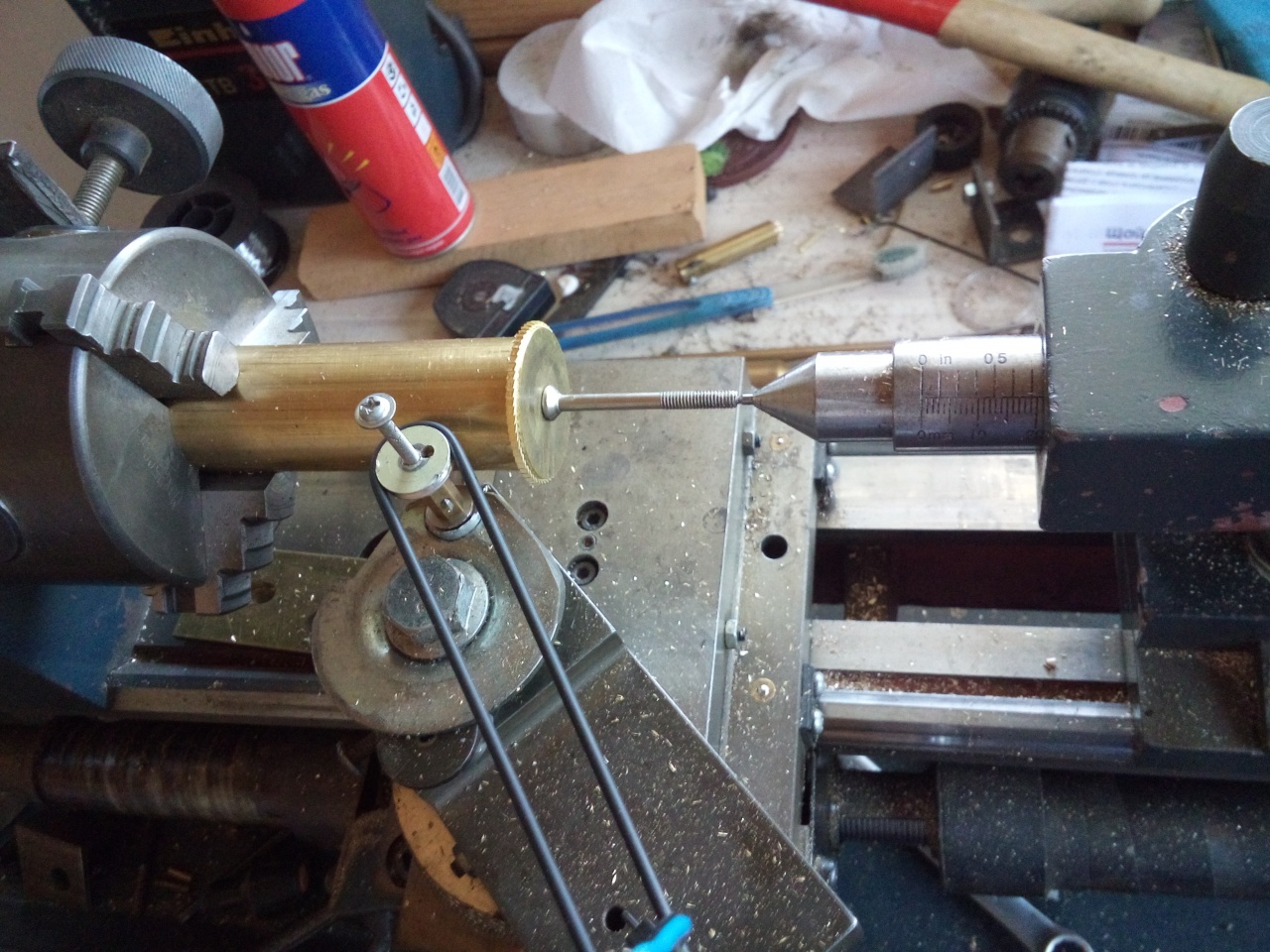

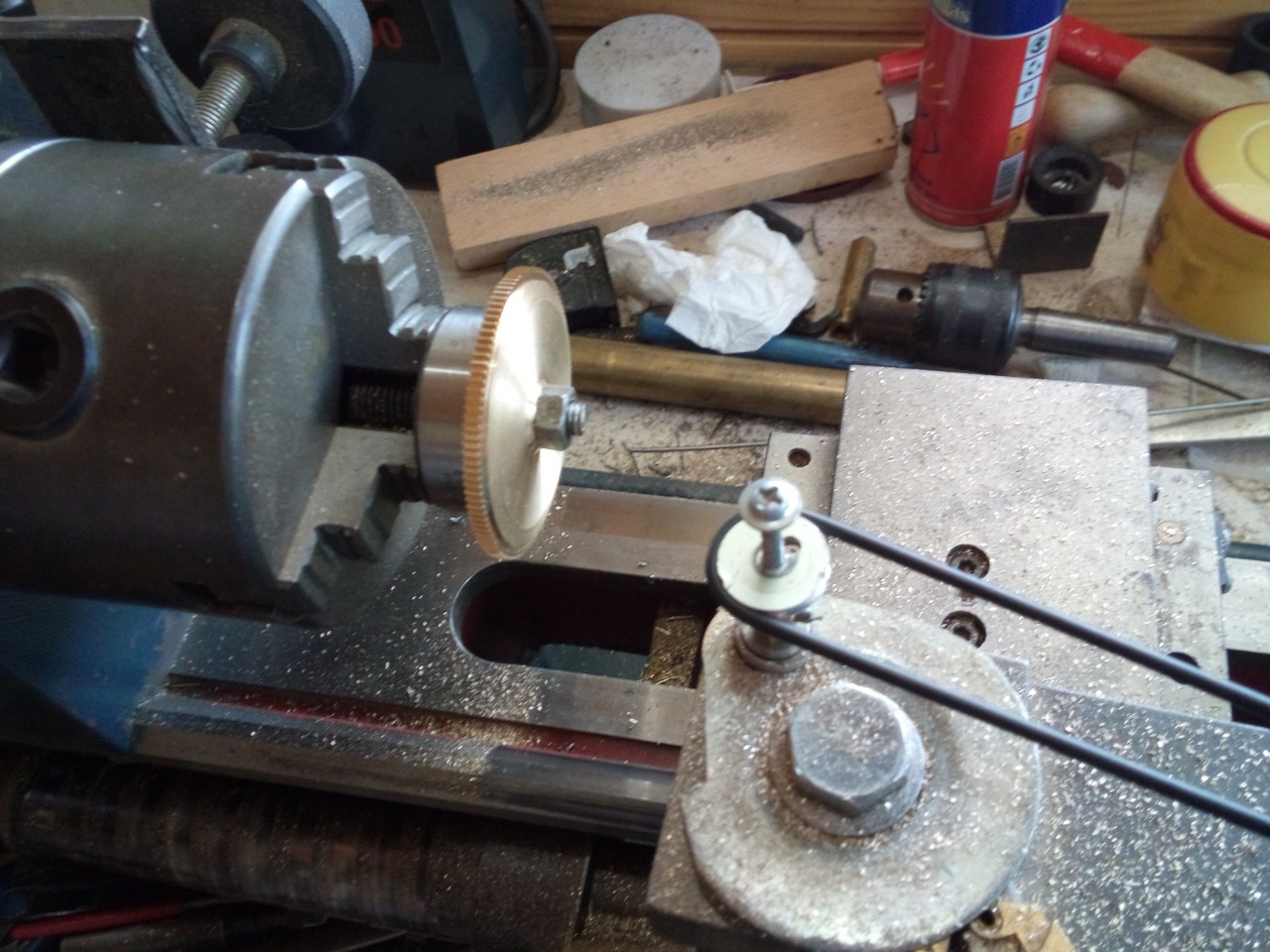

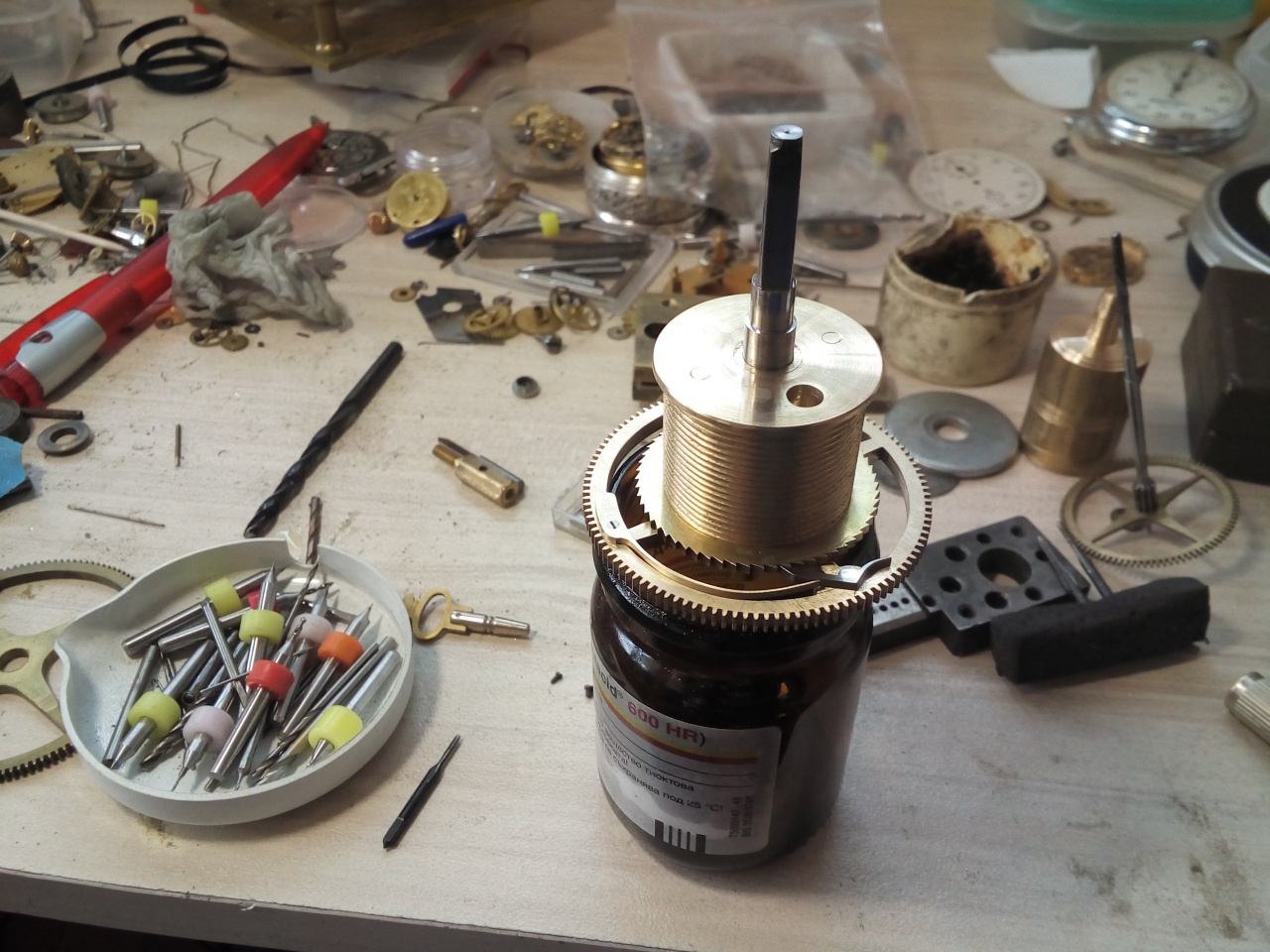

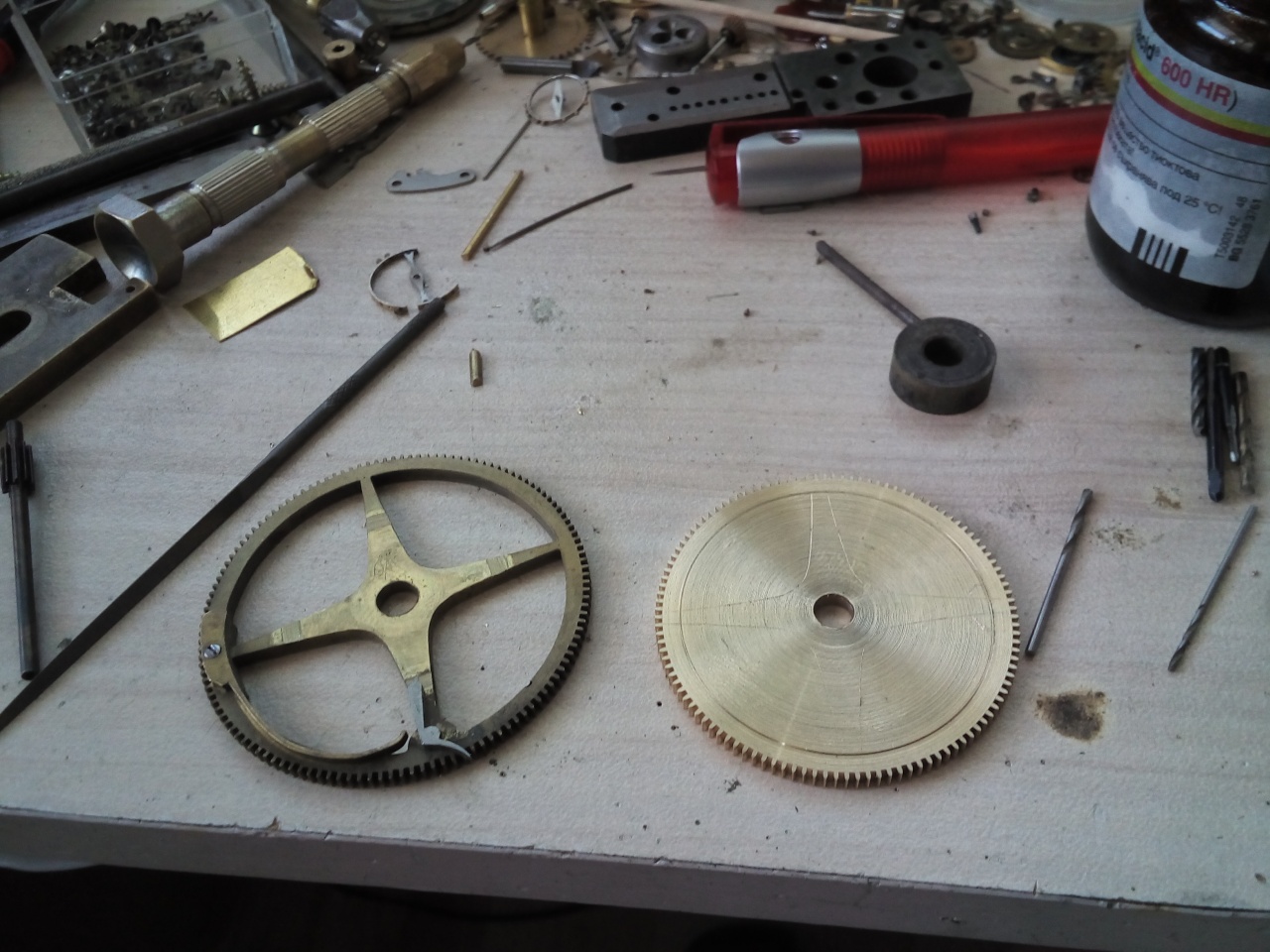

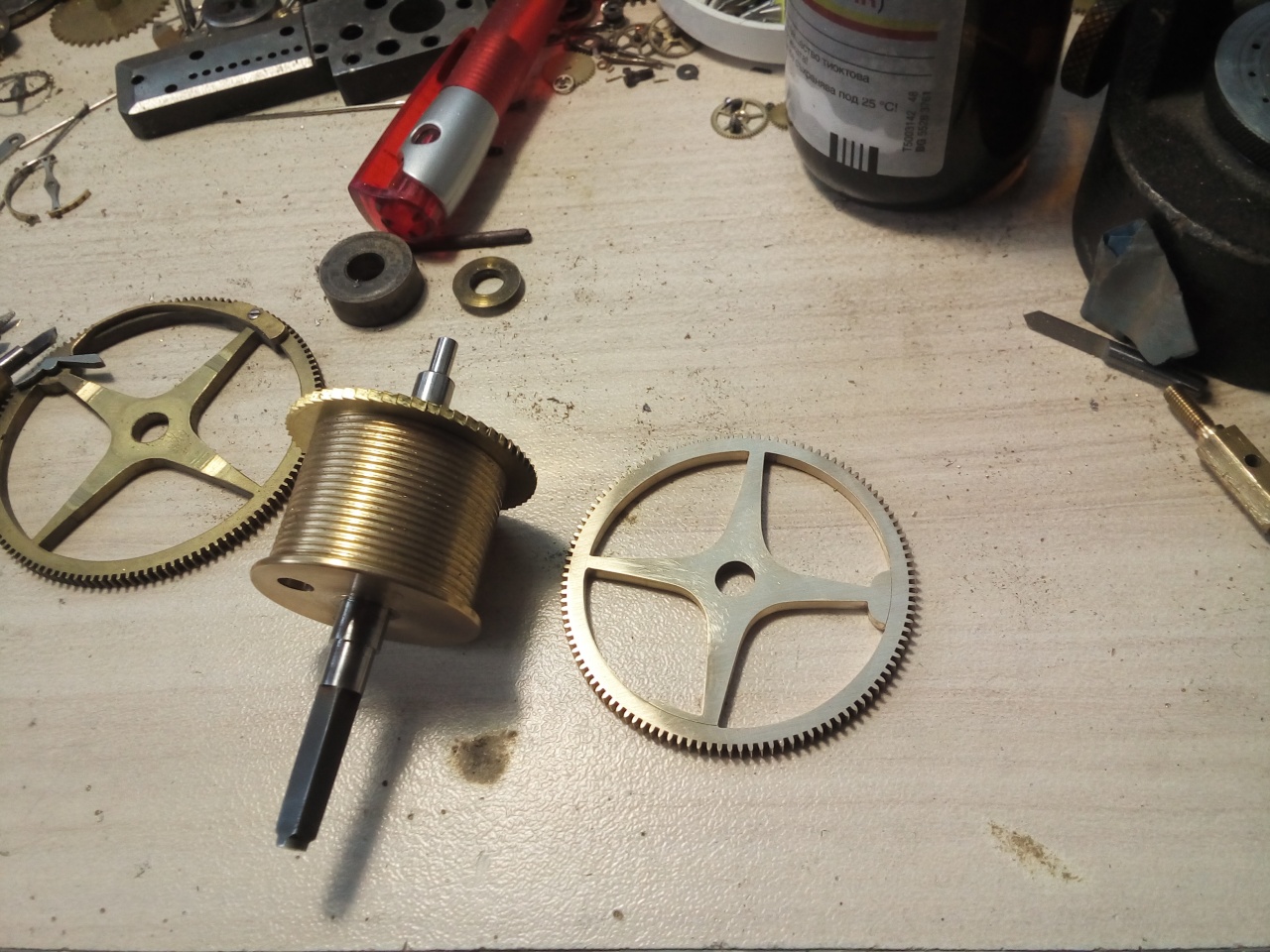

Пока сделал барабан и зацепяющегося с ним триб соседнего колеса. Как образец использовал барабан хода и триб центрального колеса, сохранил модуль етих деталей, но новый барабан в отличии от барабана хода (128 зубьев) получился со 114 зубьев

[nevenbekriev]

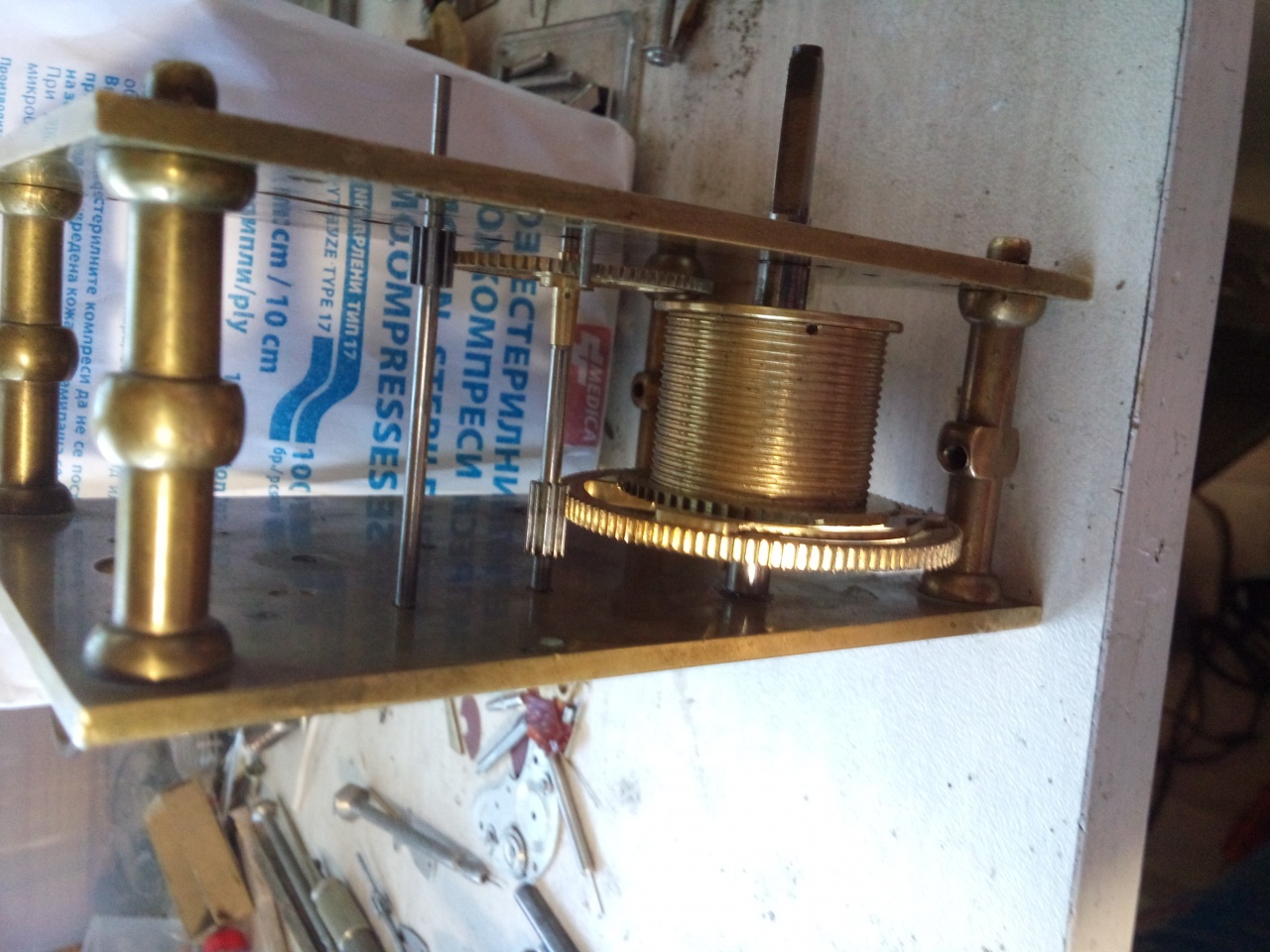

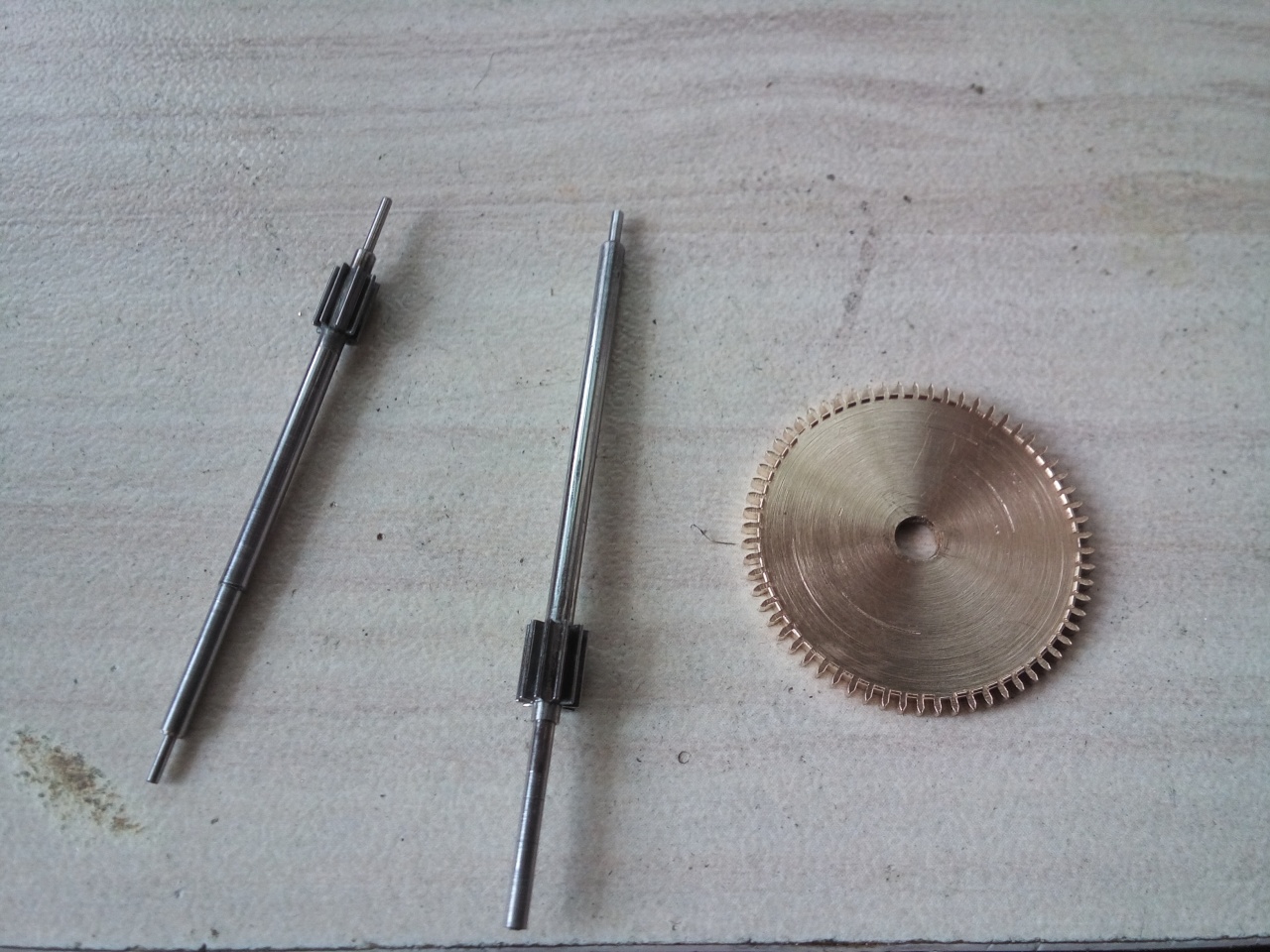

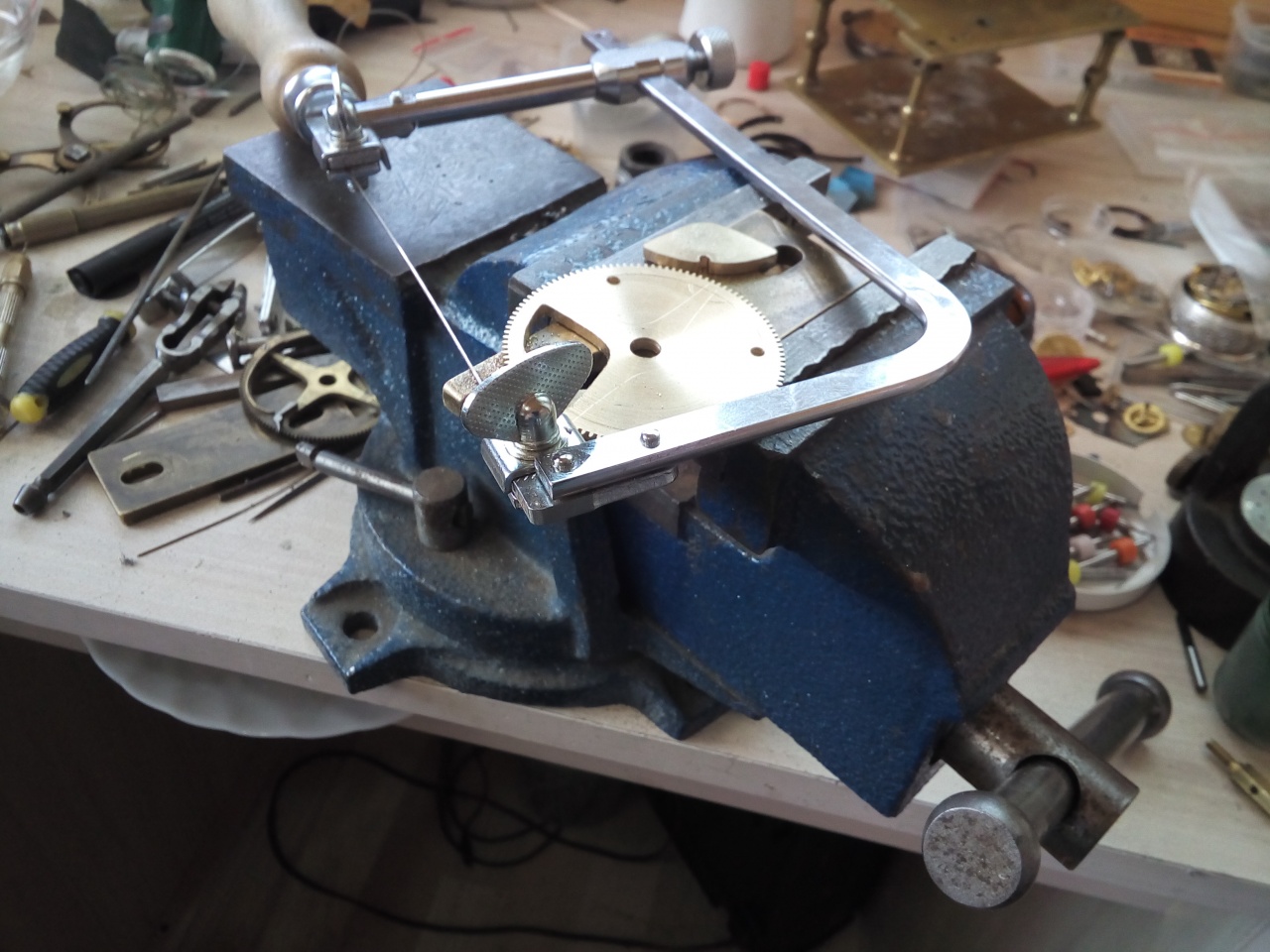

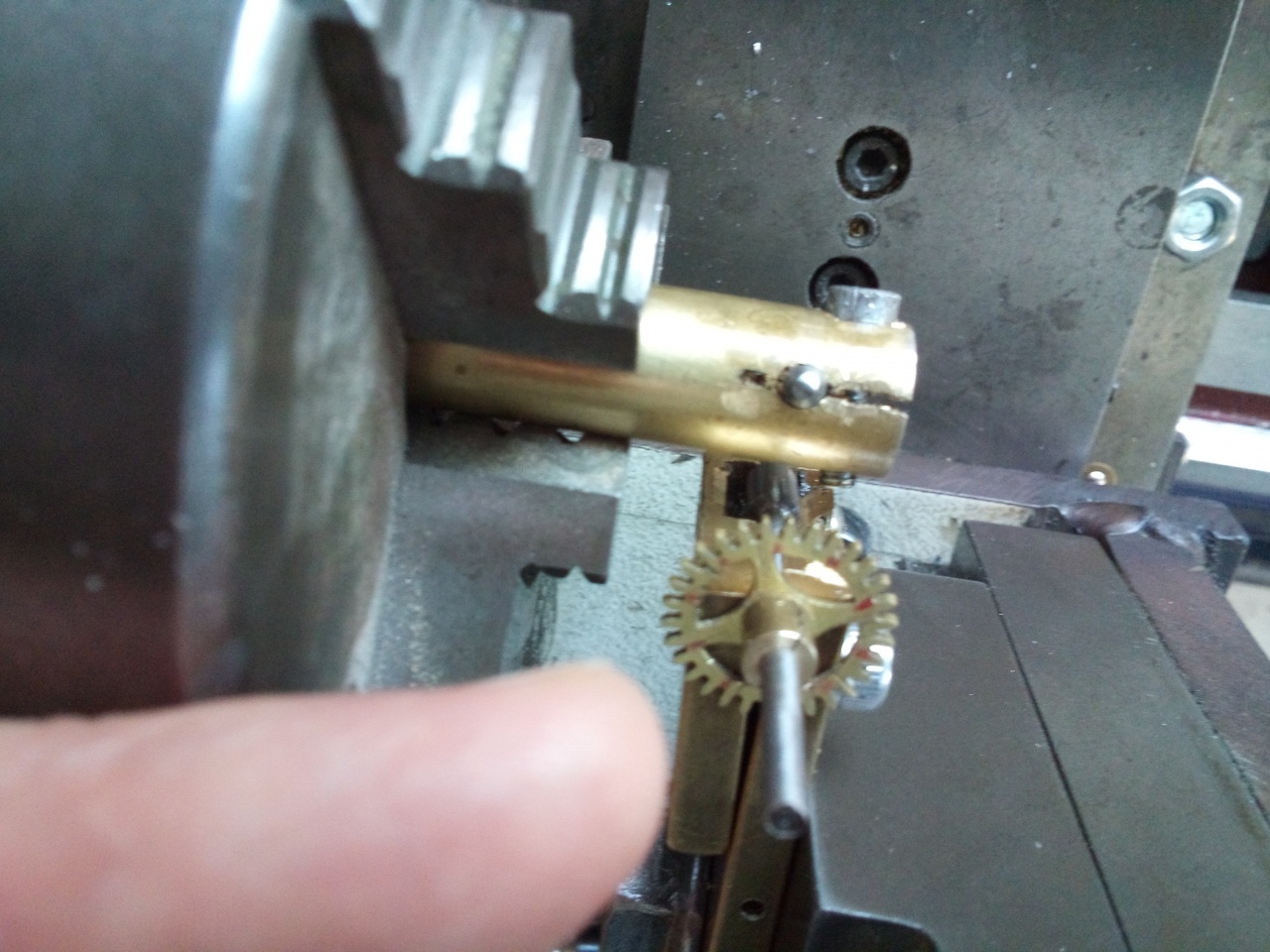

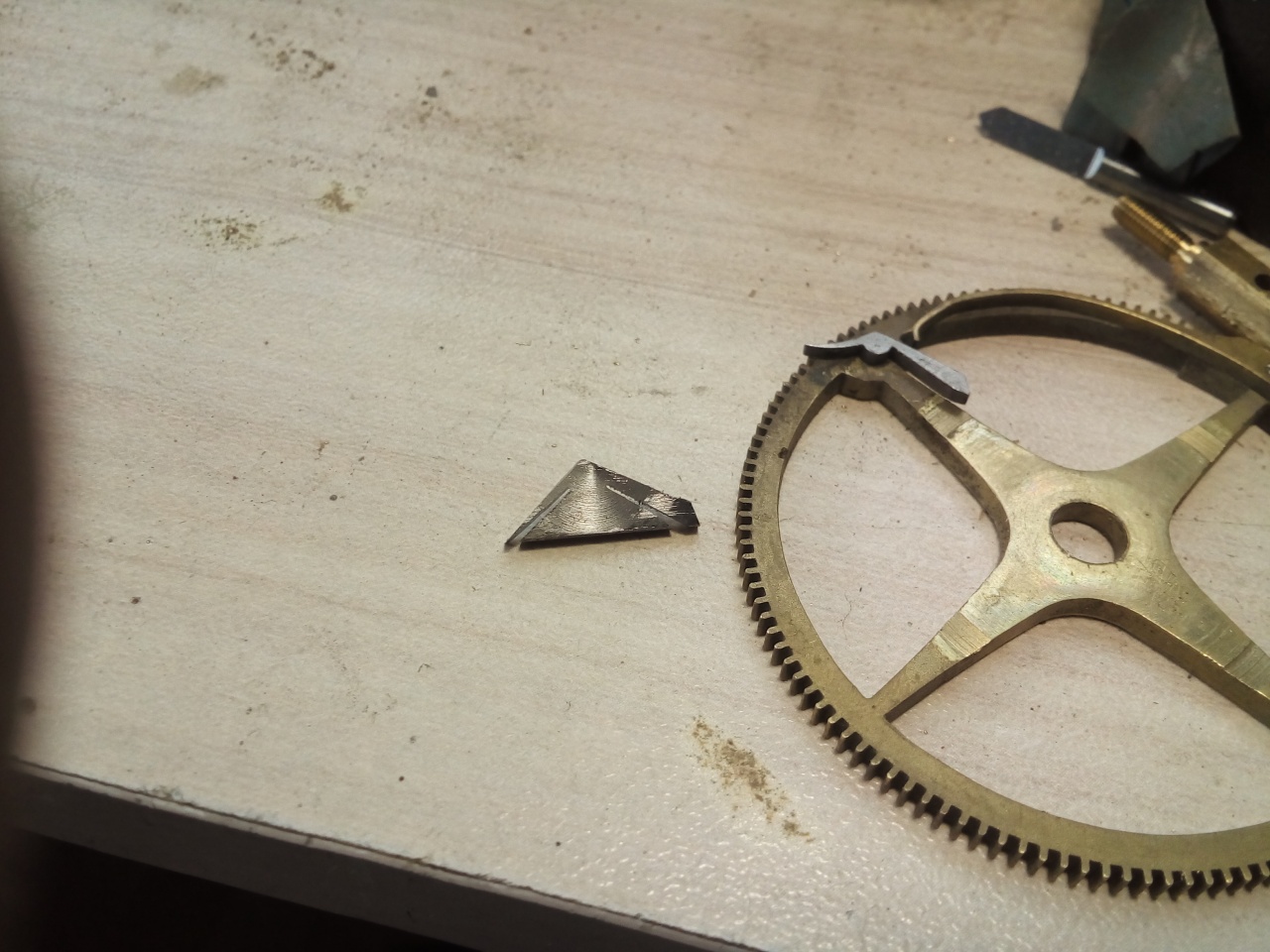

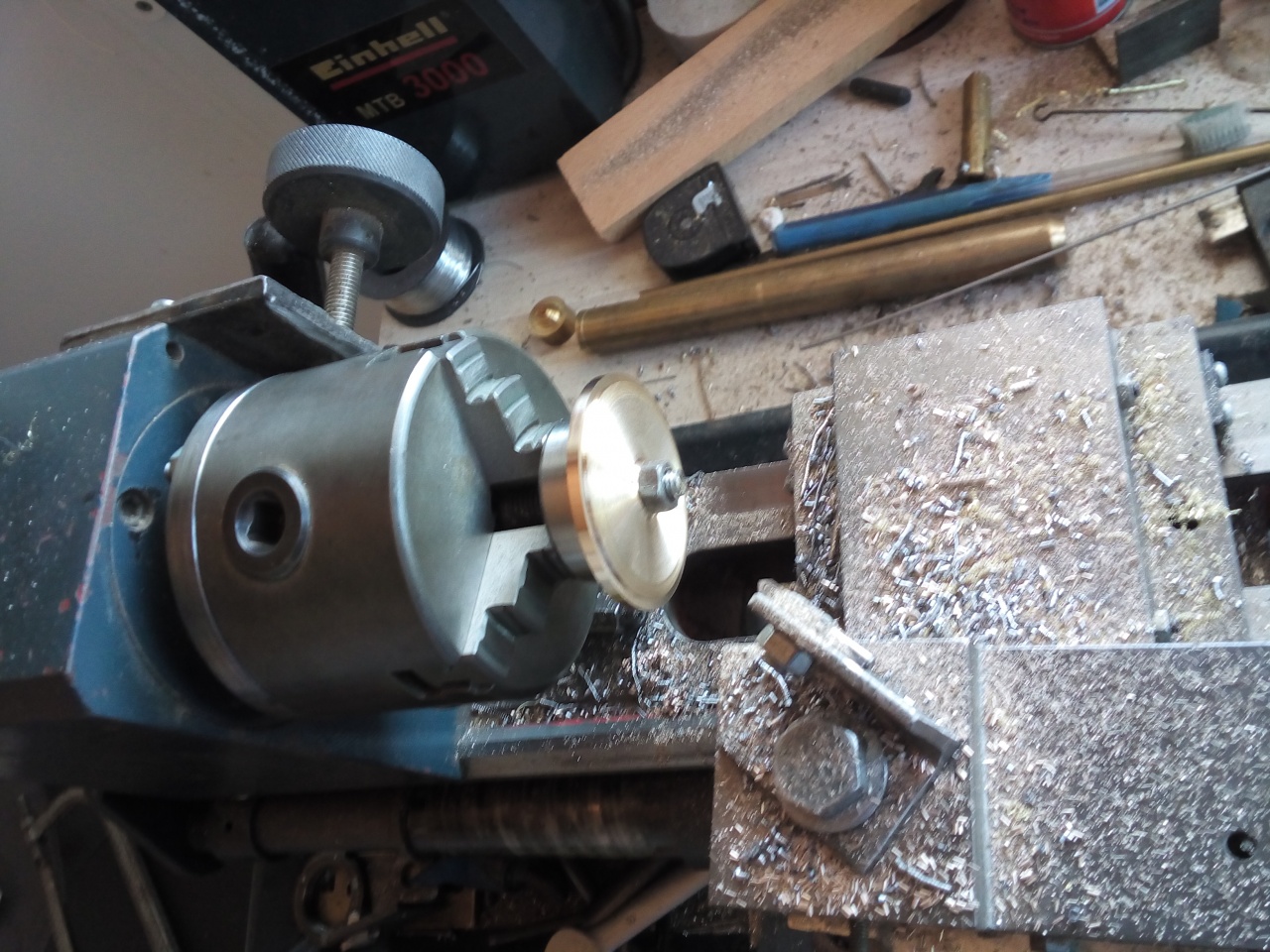

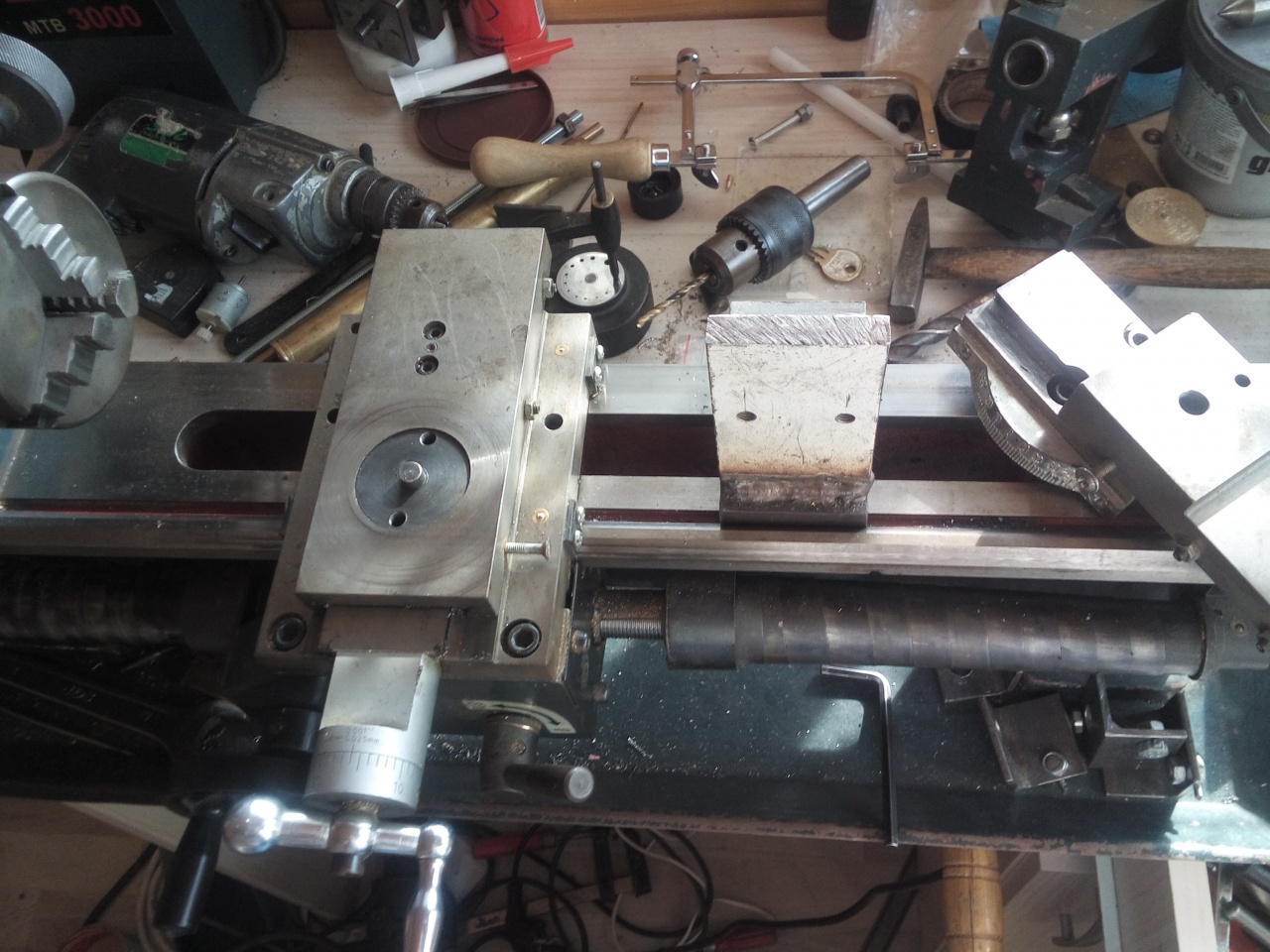

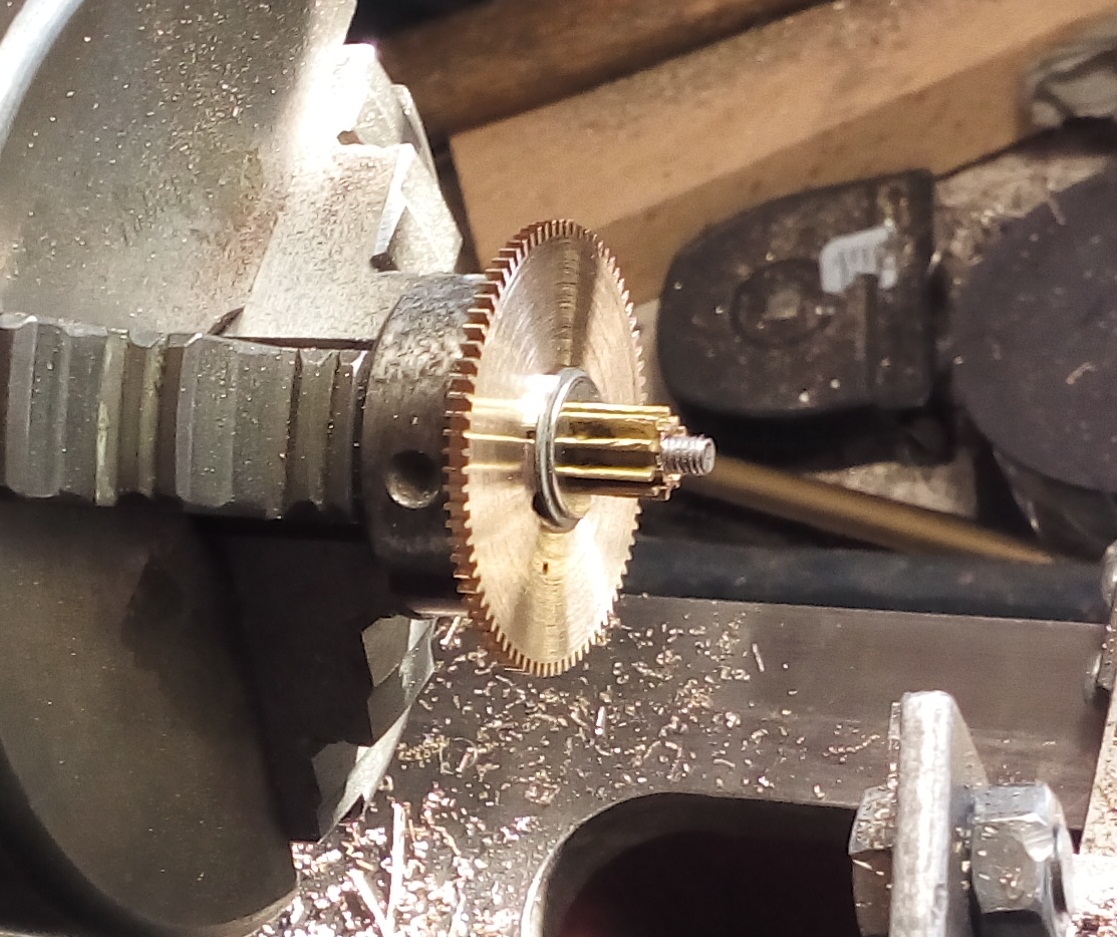

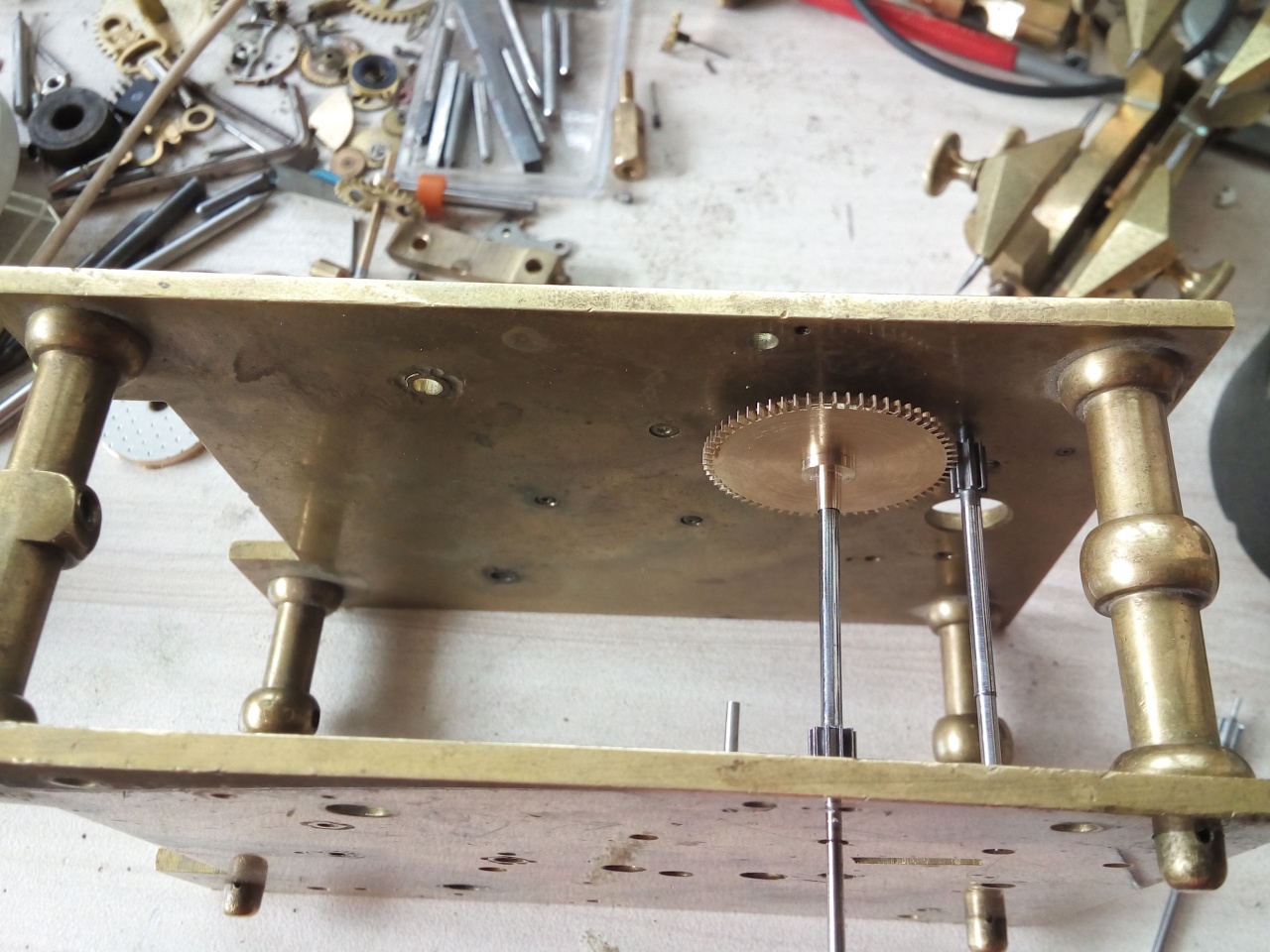

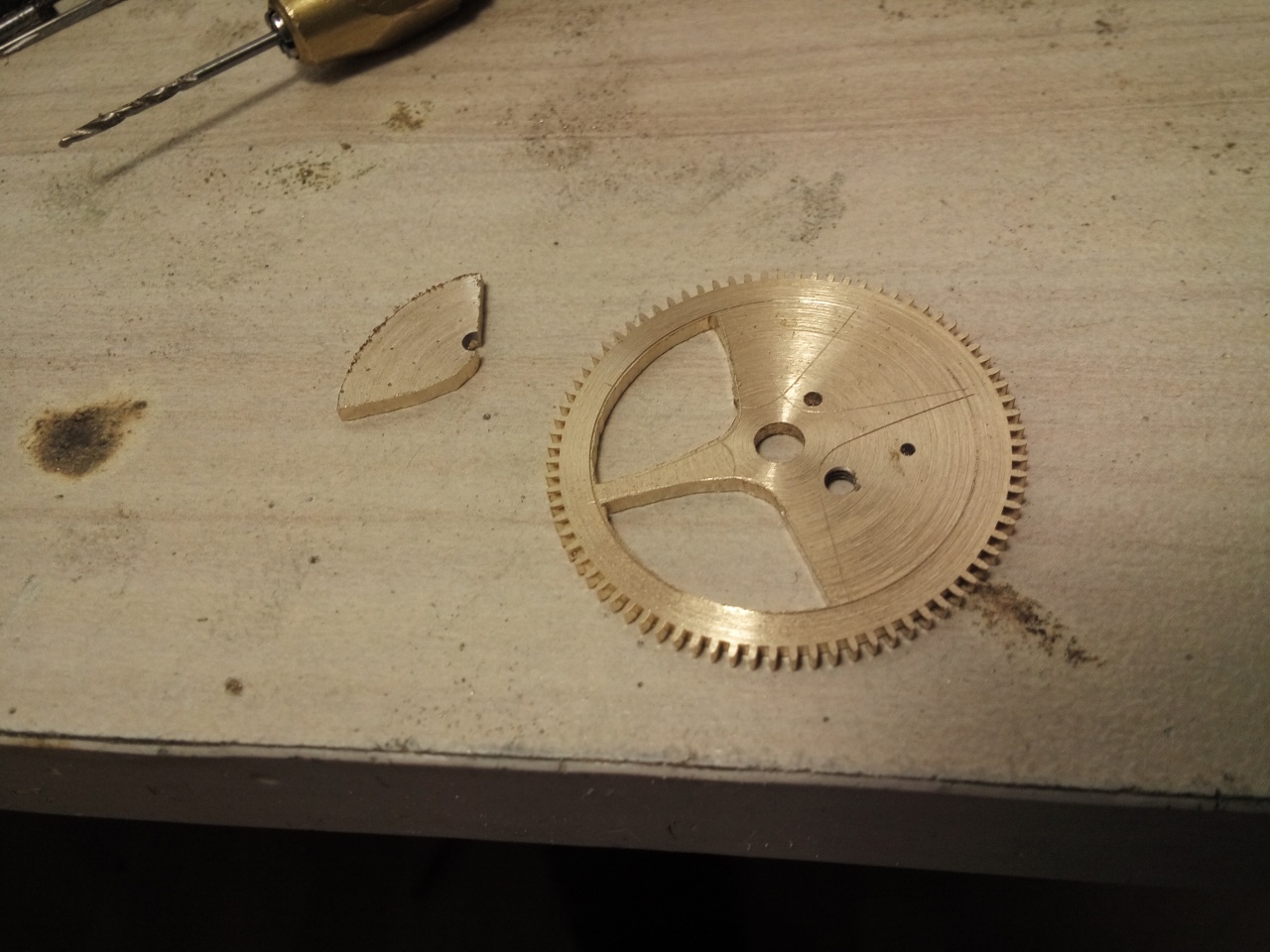

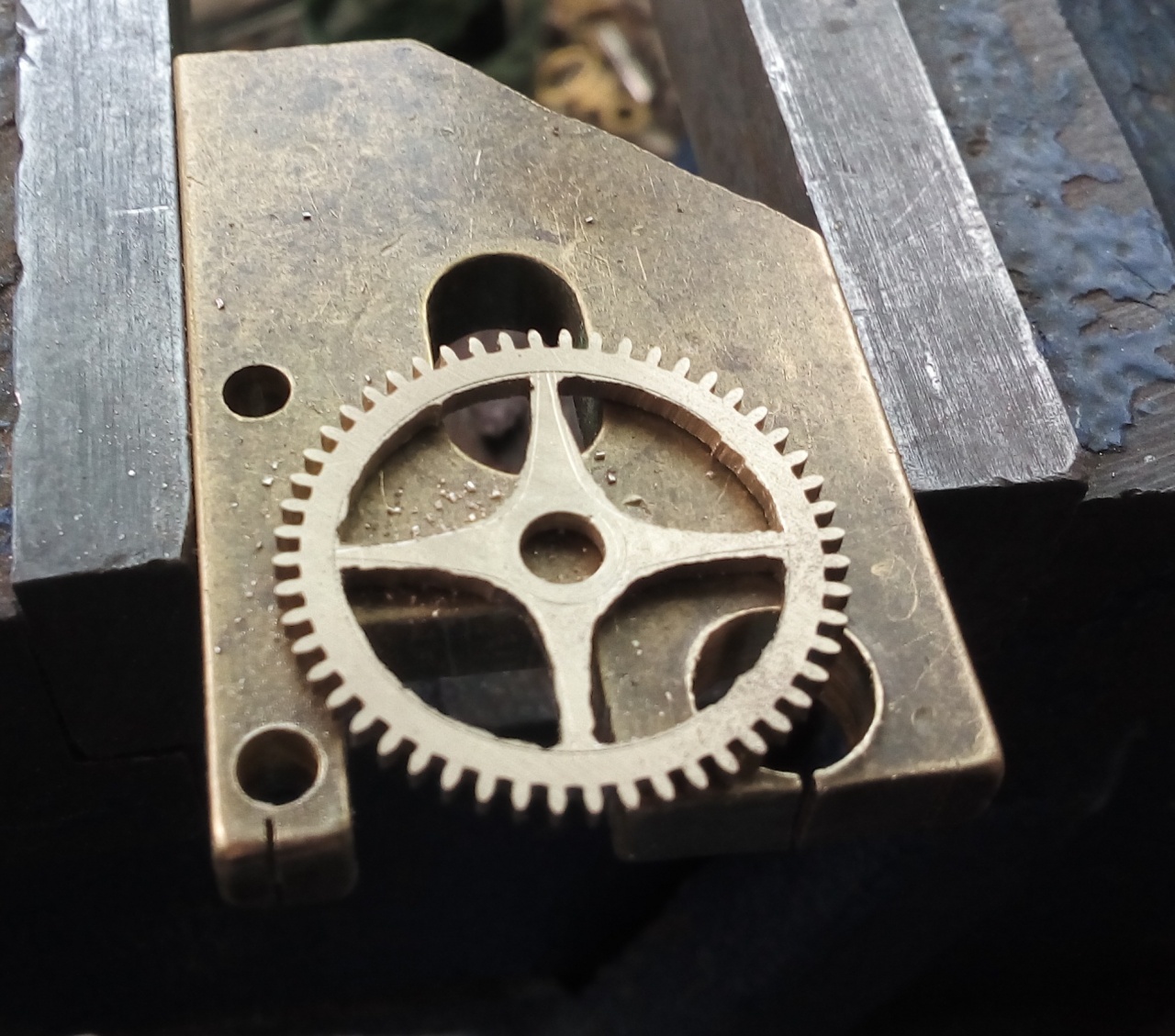

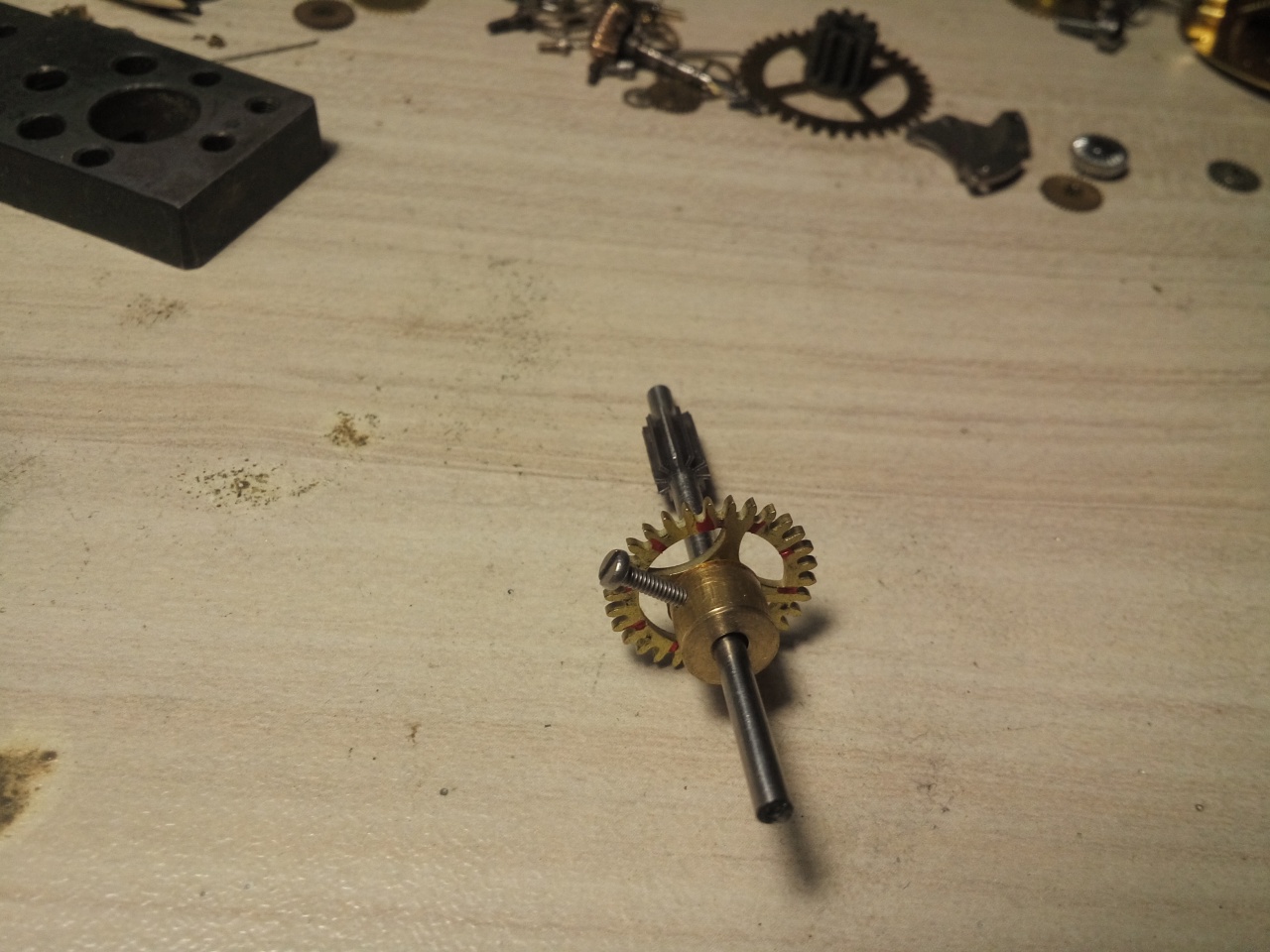

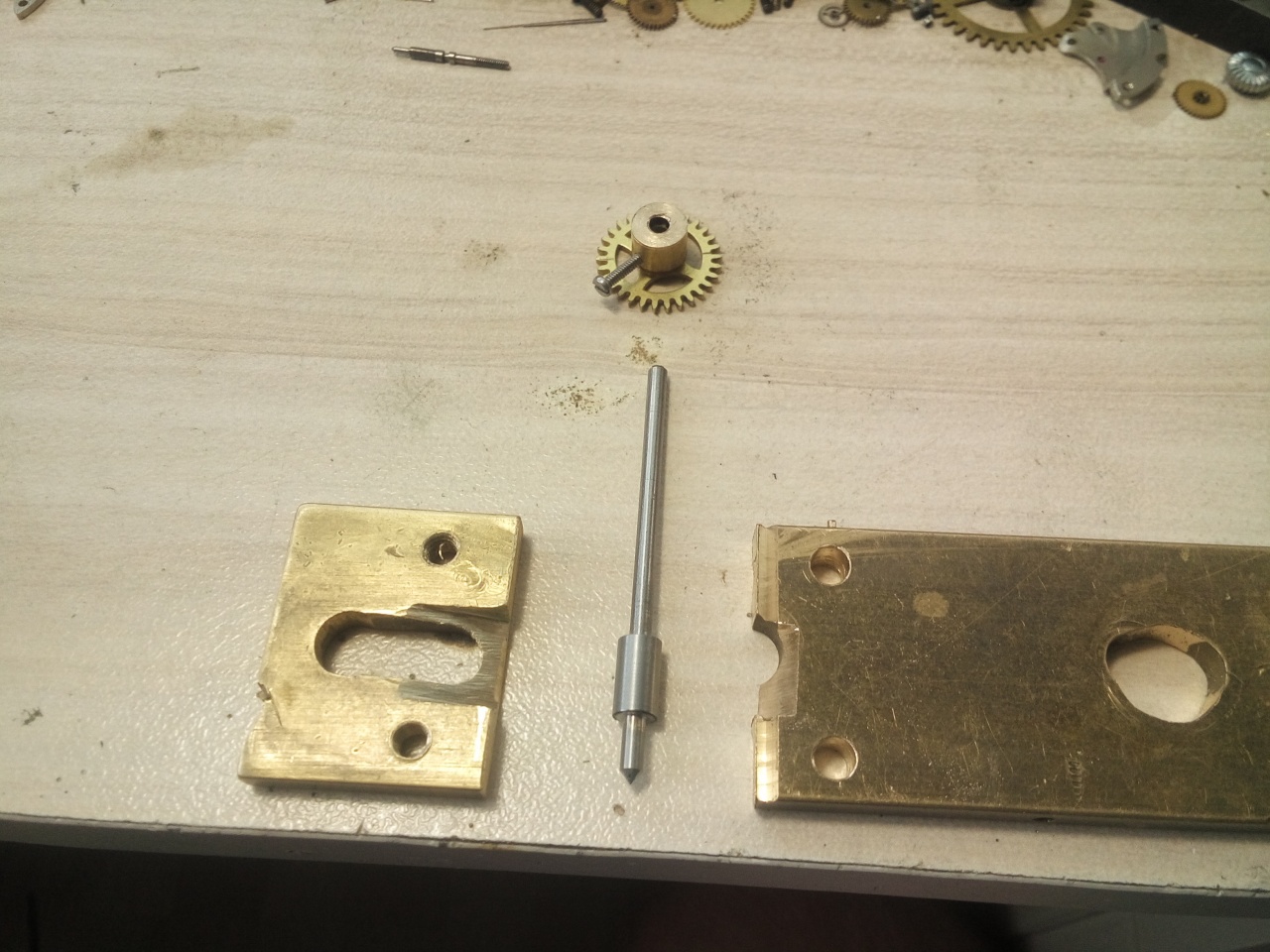

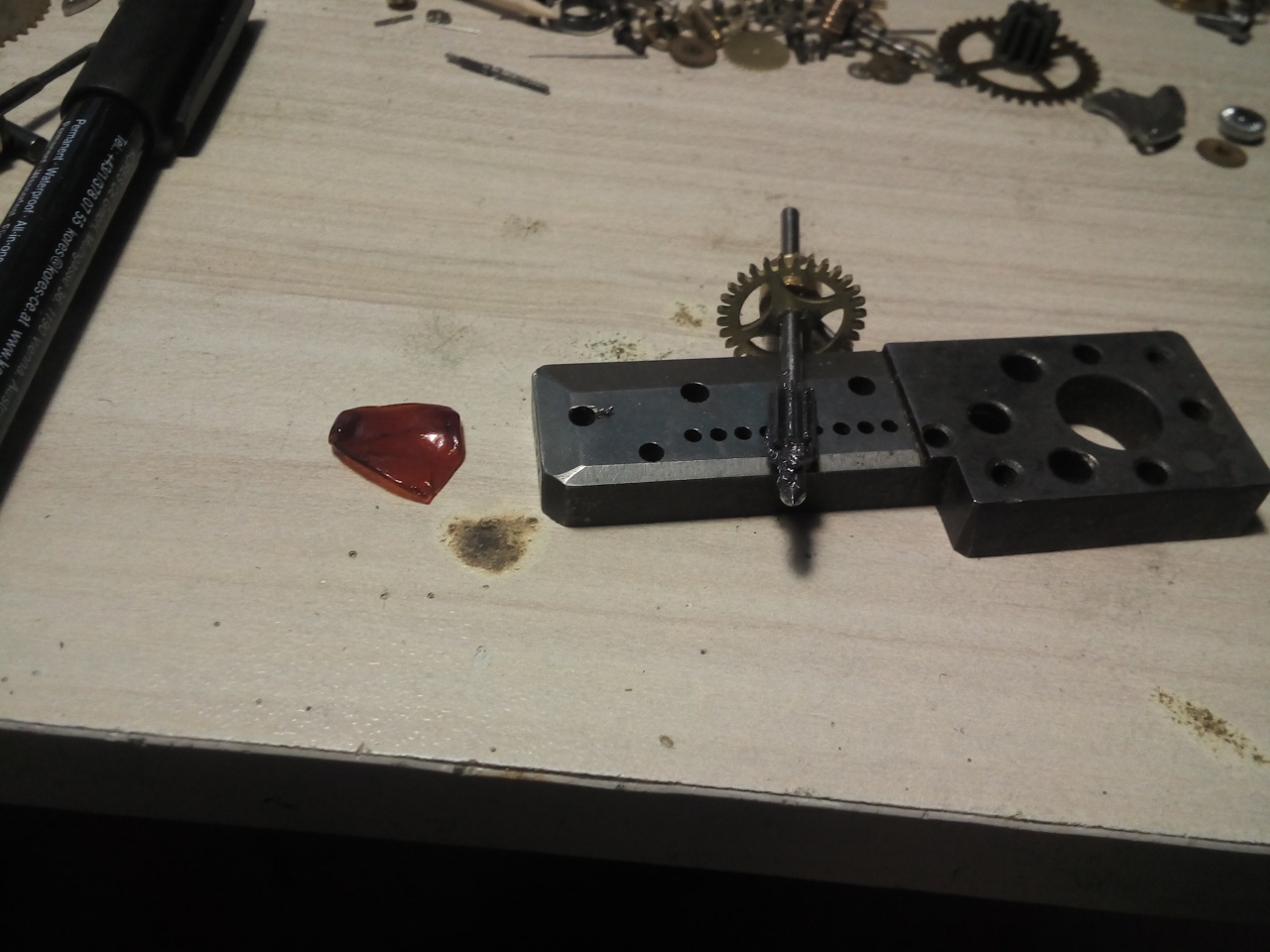

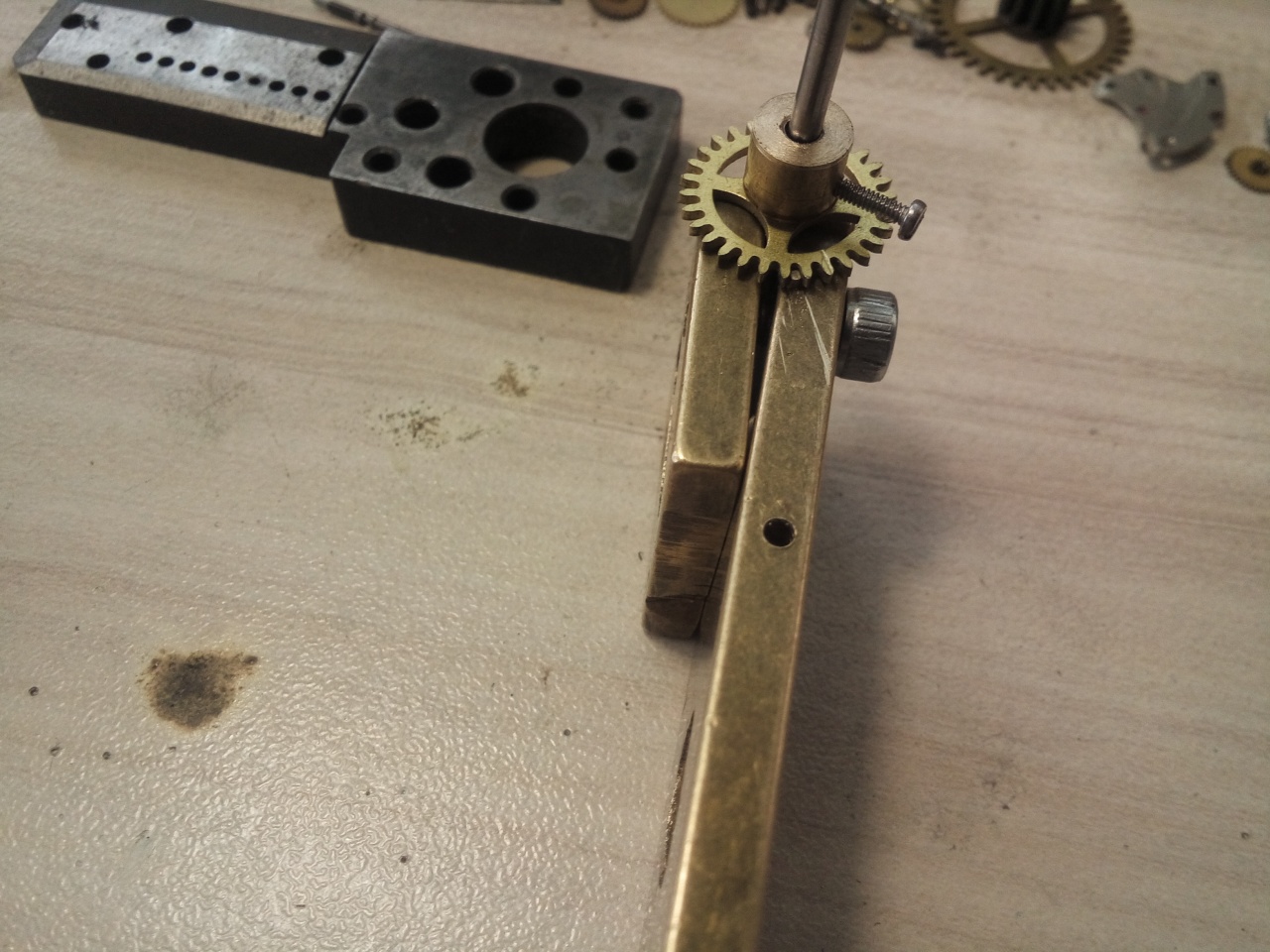

Работа продолжается.... медленно.

[OddyRash]

Сообщение от nevenbekriev

Работа продолжается....

Ай, молодца! Любо!
Белая зависть.
