Калибры и модели LFS

[TatynaS]

Хочу завести отдельную тему, основываясь на каталоги Николая и свою статистику.
Начну с 116-ого калибра, т.к. мне он видится максимально запутанным среди других калибров LFS.
Если большинство калибров имели один/два варианта фиксации задней платины, то у этого калибра получилось целых три варианта:

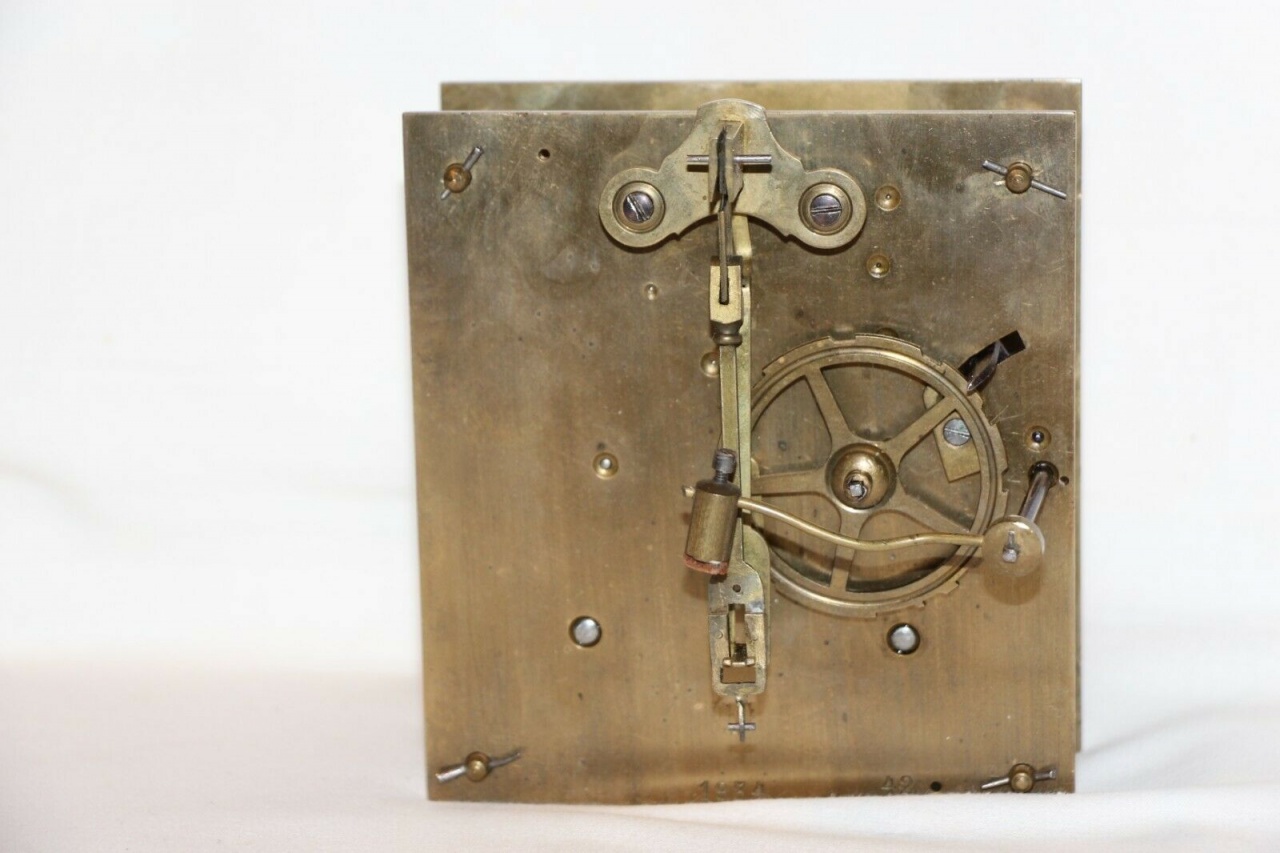

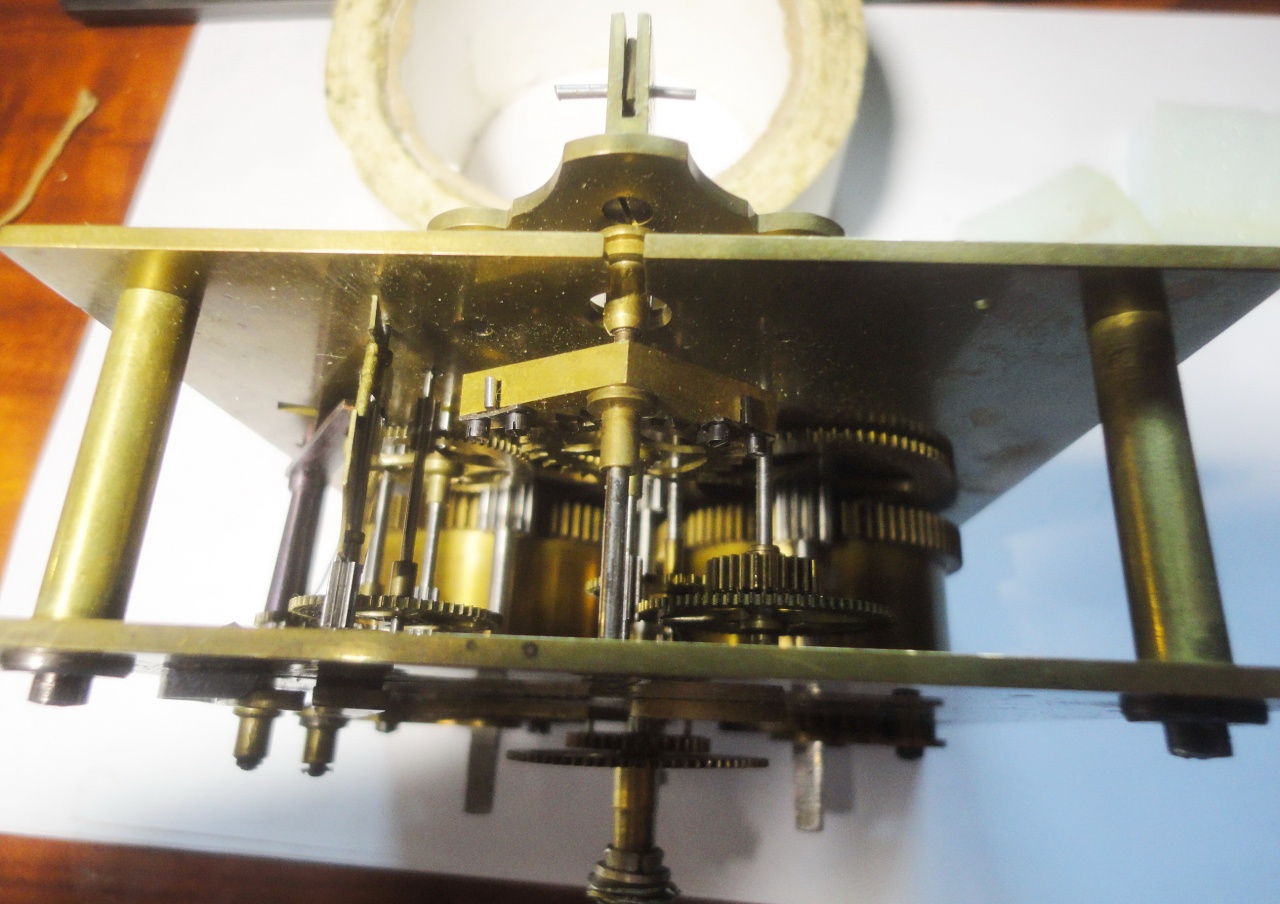

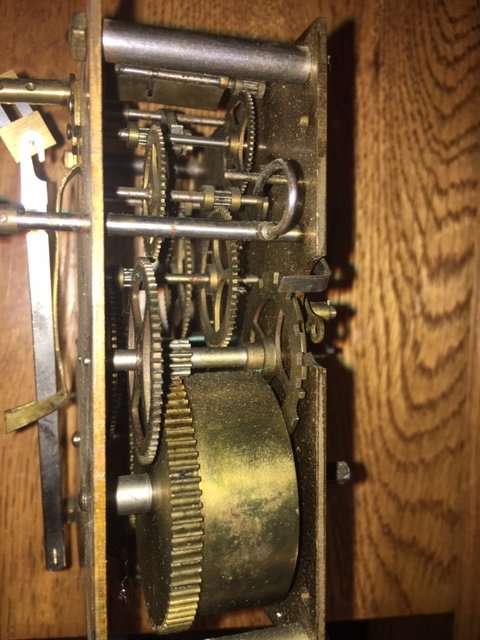

Сначала шла фиксация на заклёпках (самый большой с/н в моей базе данных 5_322):

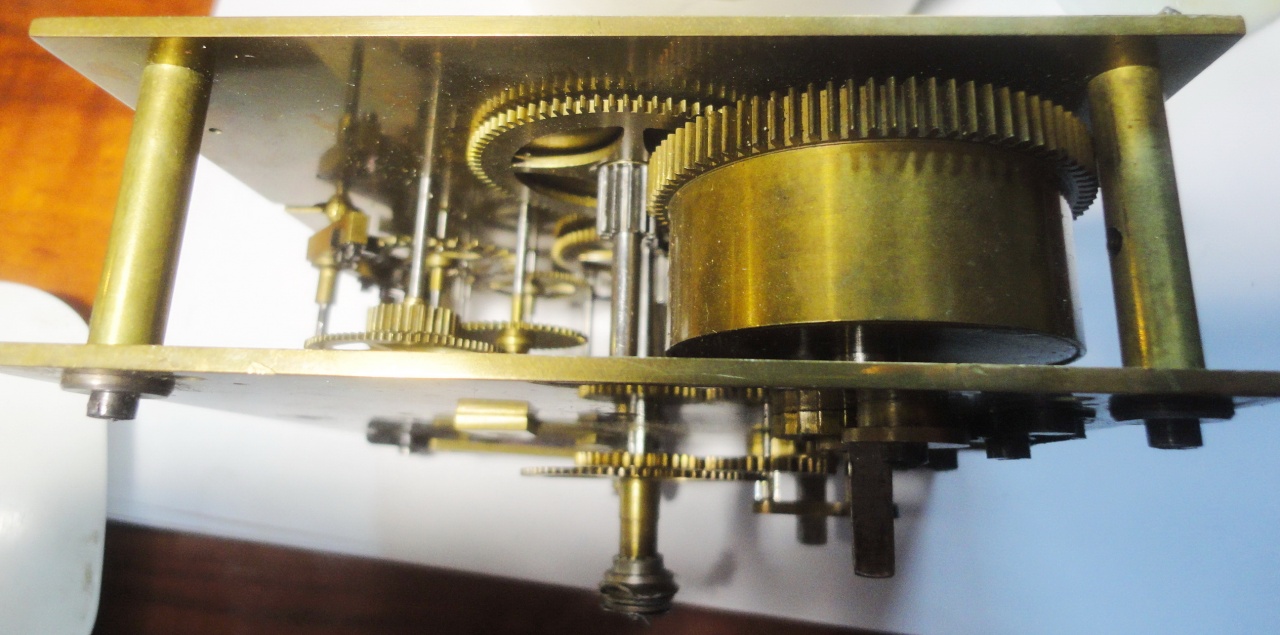

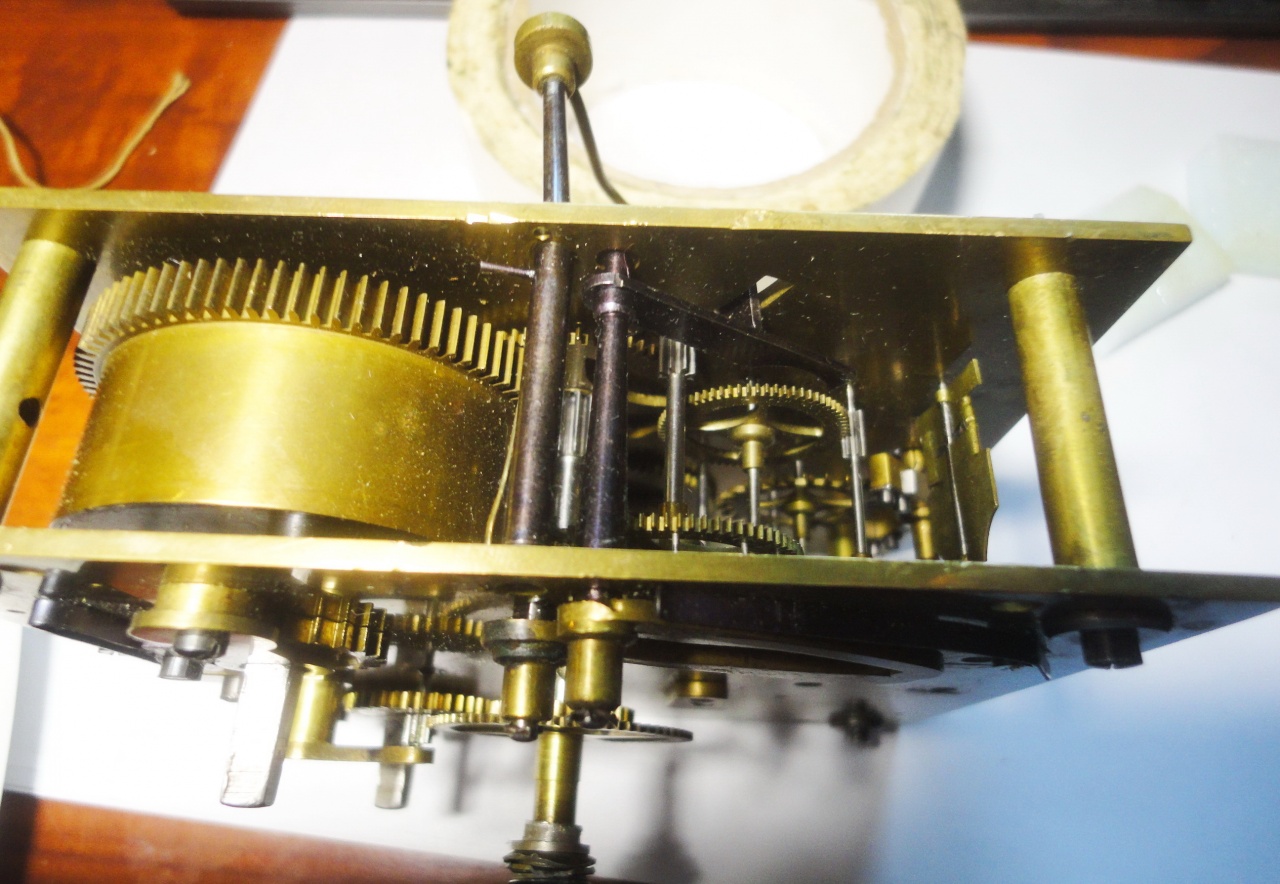

Потом шли классические винты (здесь самый большой с/номер 1889):

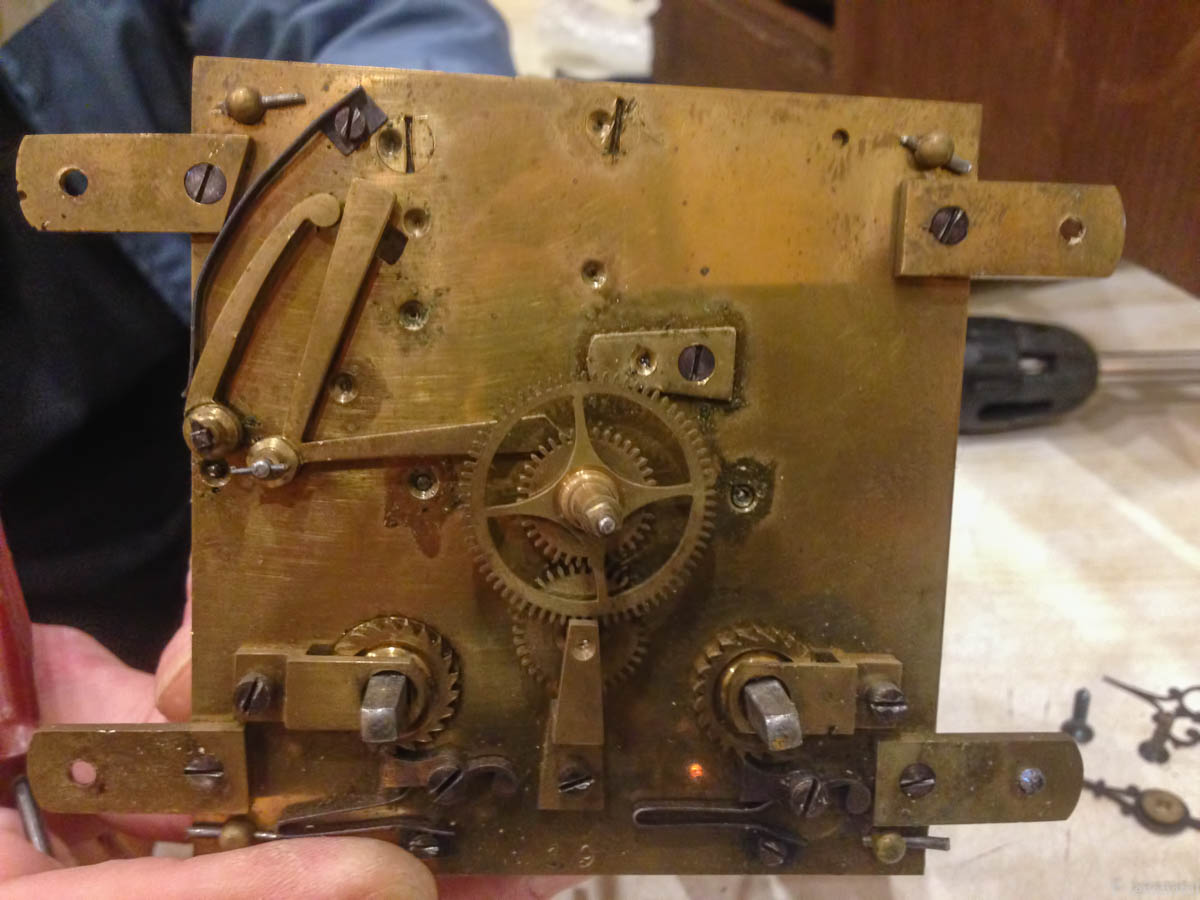

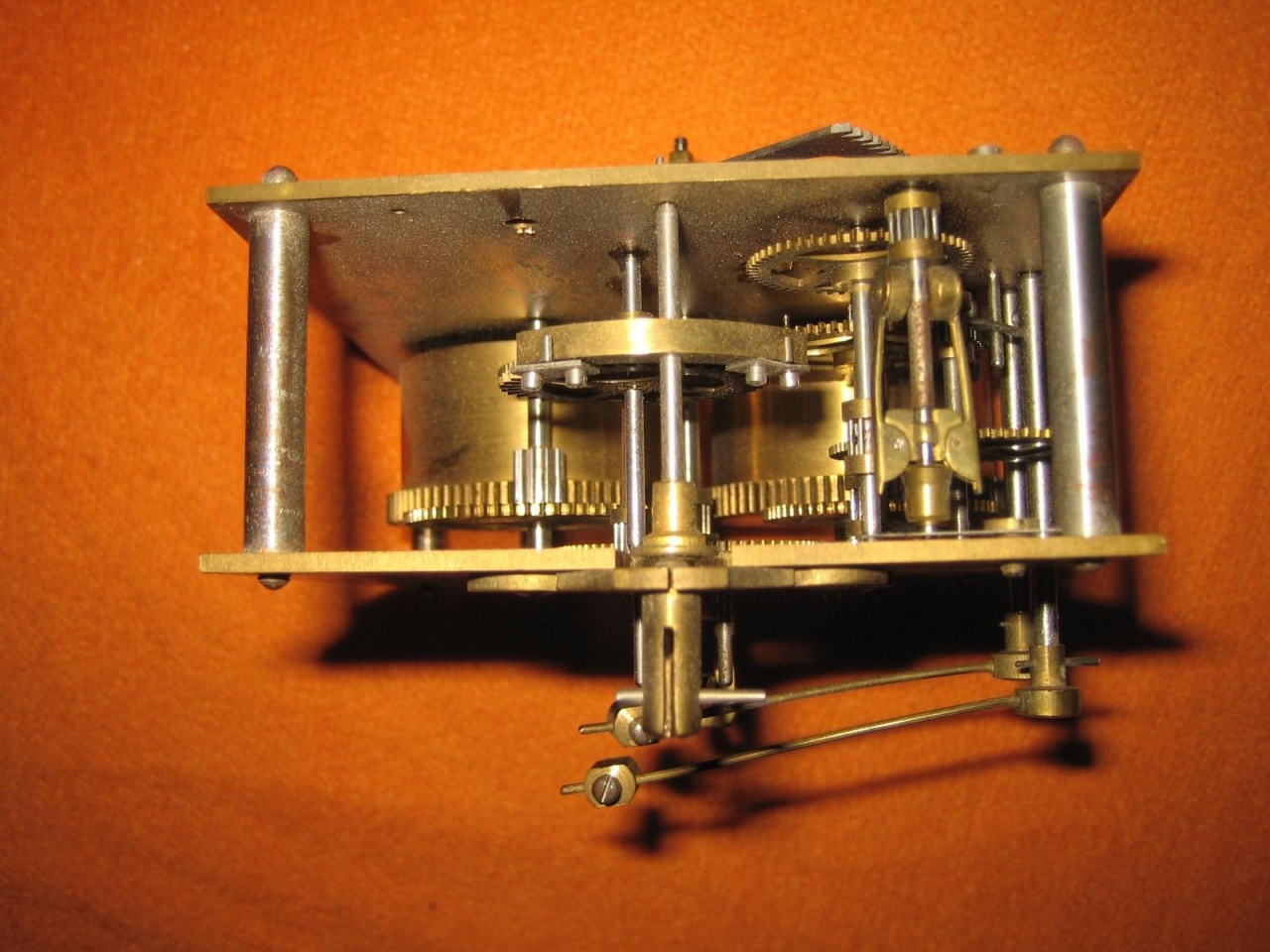

Последние имели фиксацию на четырёхгранных гайках, полагаю, что такие делались очень недолгое время перед 1-ой Мировой войной (последний механизм с номером 1_456).



Такие четырёхгранные гайки использовались только на позднем 116-ом калибре и такой анкерный мост использовался только на них.

Механизмы (заклёпки и винты) использовались на рубеже 19/20 веков.

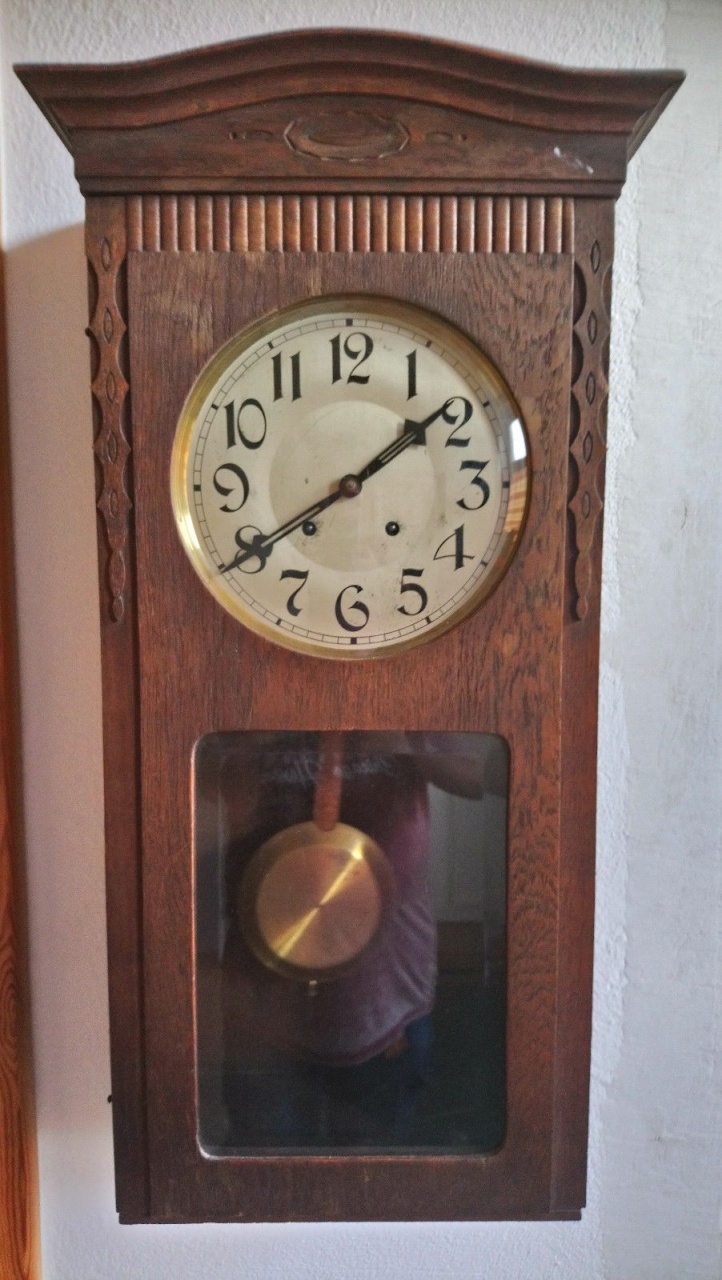

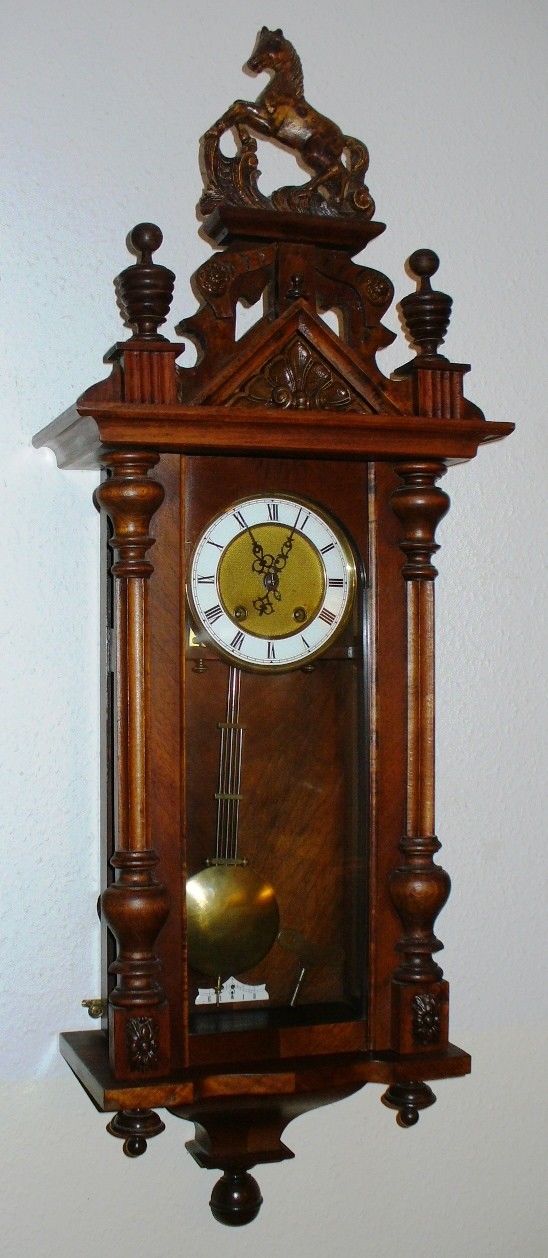

Модели корпусов практически одинаковые:

Заклёпочные:

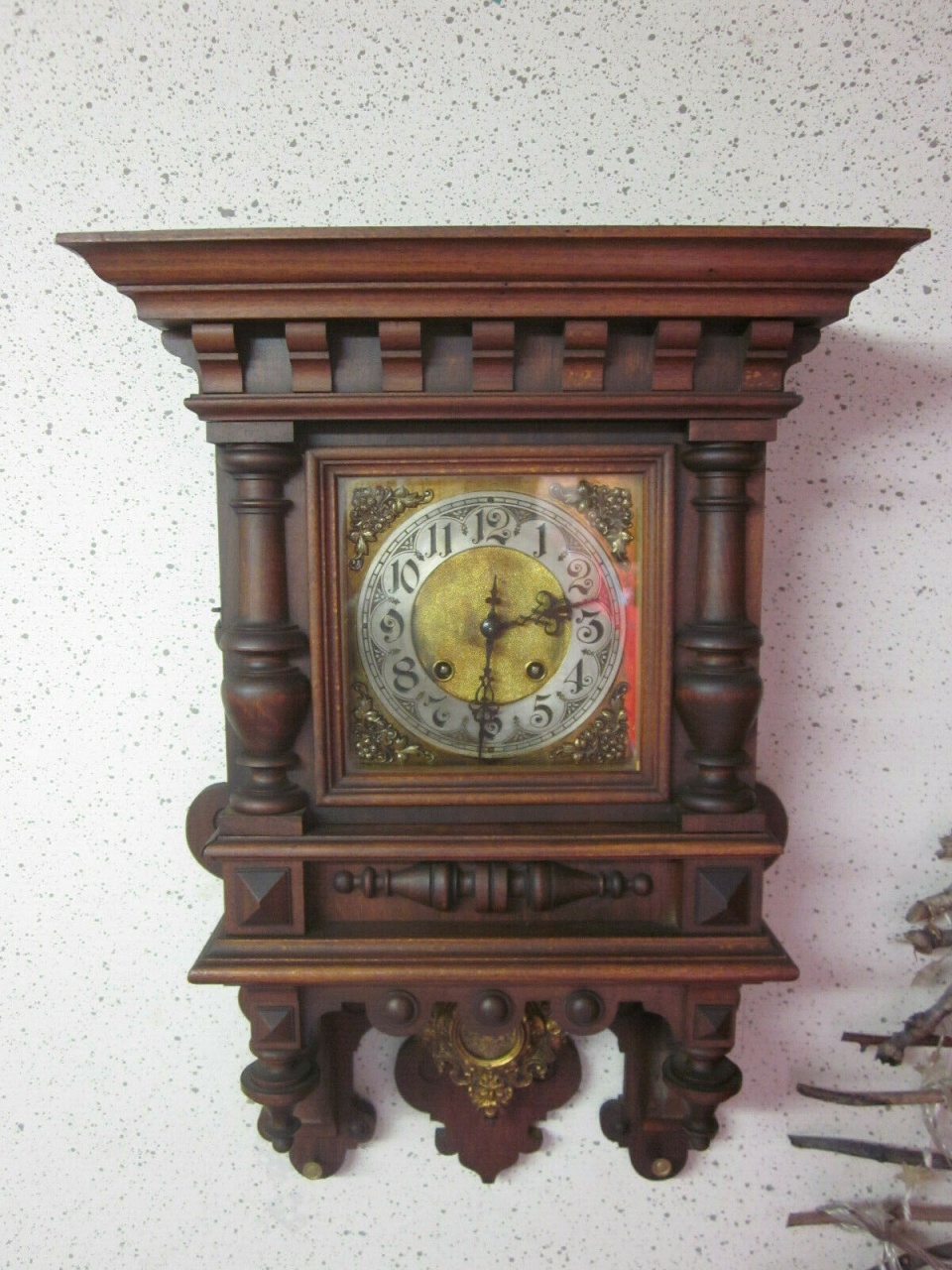

Винтовые:

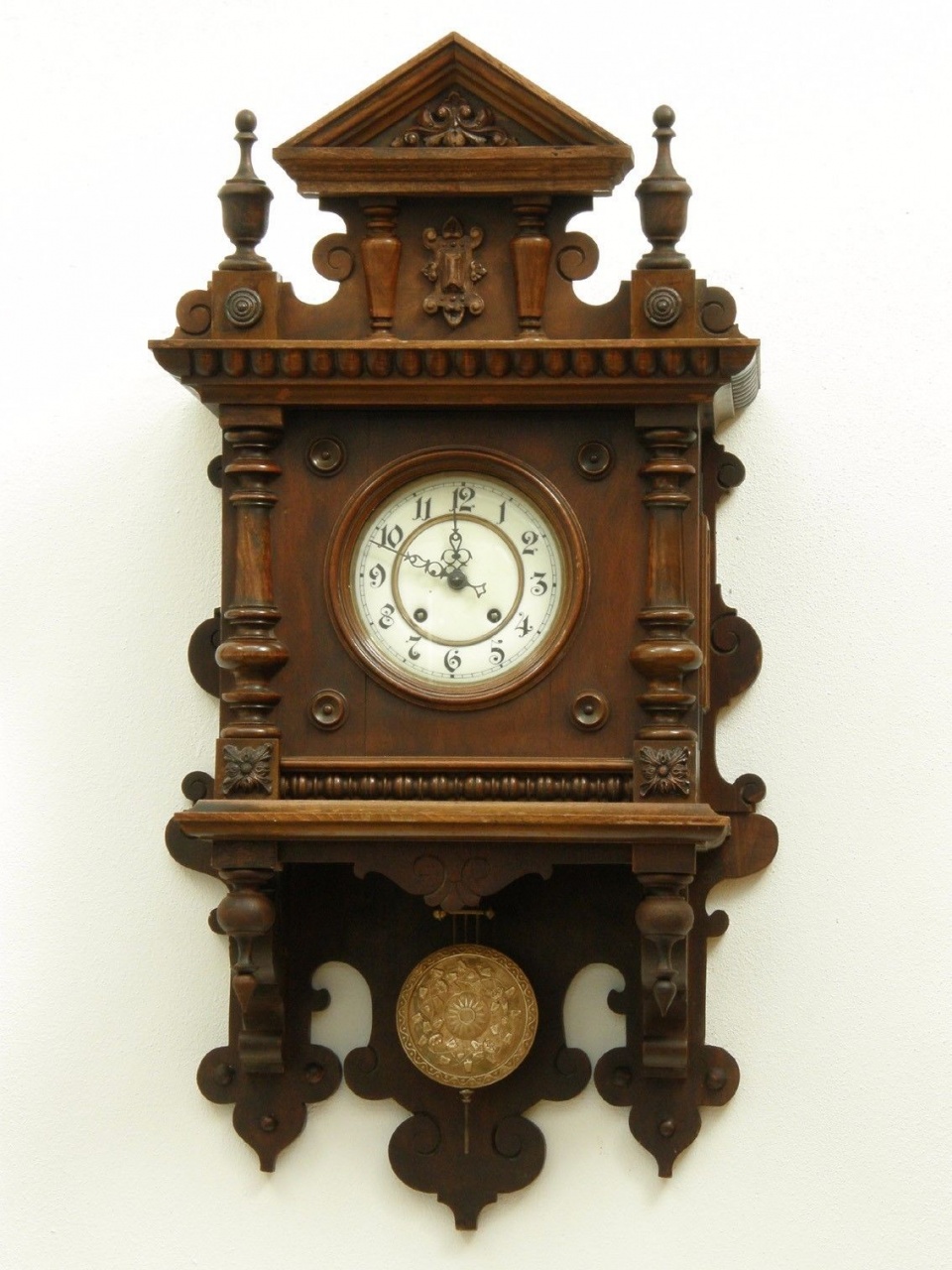

Гаечные:



Мой вывод: между 1-ым и 2-ым вариантом 116-ого калибра не было временного промежутка; между 2-ым и 3-им вариантом прошло ~ 10 лет.

[TatynaS]

Сообщение от TatynaS

...
Такие четырёхгранные гайки использовались только на позднем 116-ом калибре и такой анкерный мост использовался только на них...

Написала и тут же нашла молчуна (110-ый калибр) с такими гайками http://forum.watch.ru/showpost.php?p...postcount=1419

[NickFMS]

Сообщение от TatynaS

Сначала шла фиксация на заклёпках (самый большой с/н в моей базе данных 5_322):

Татьяна, приветствую.

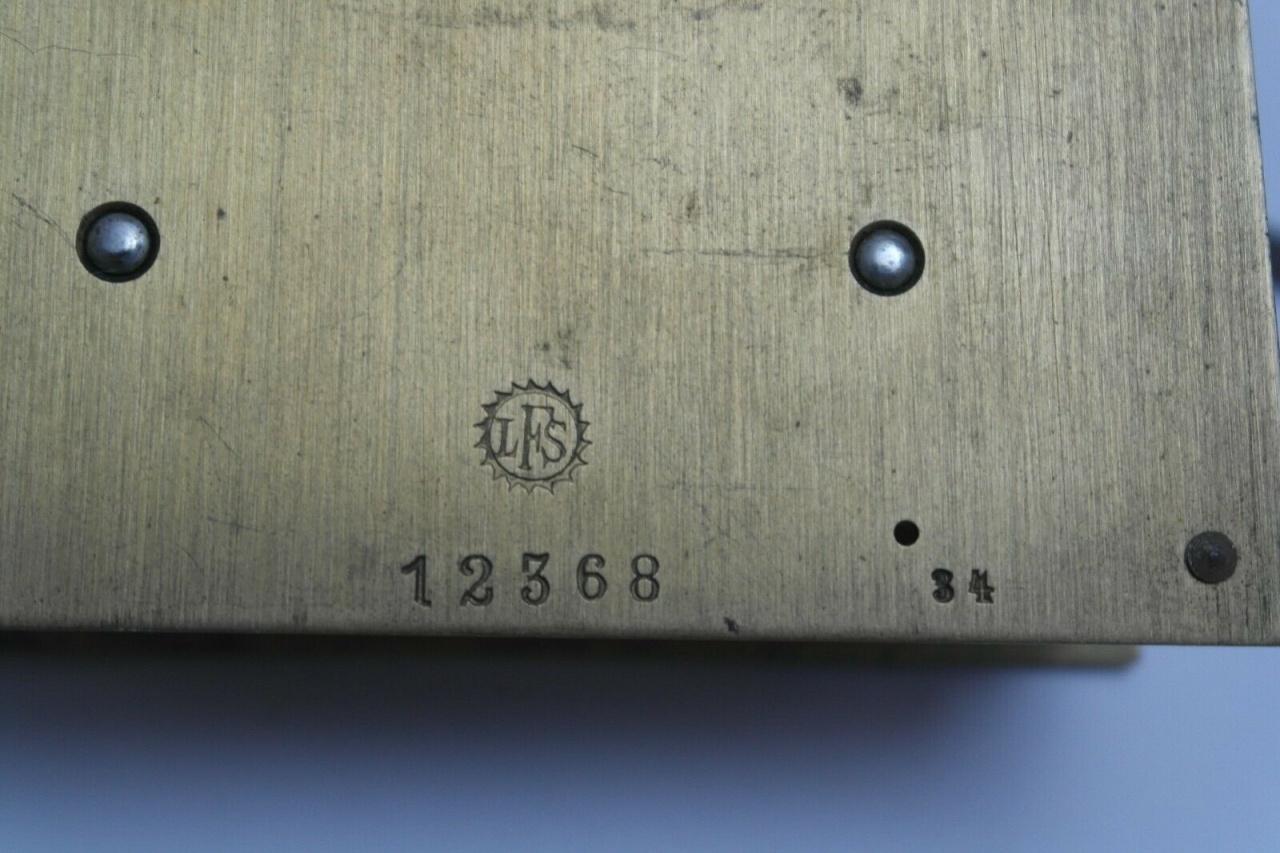

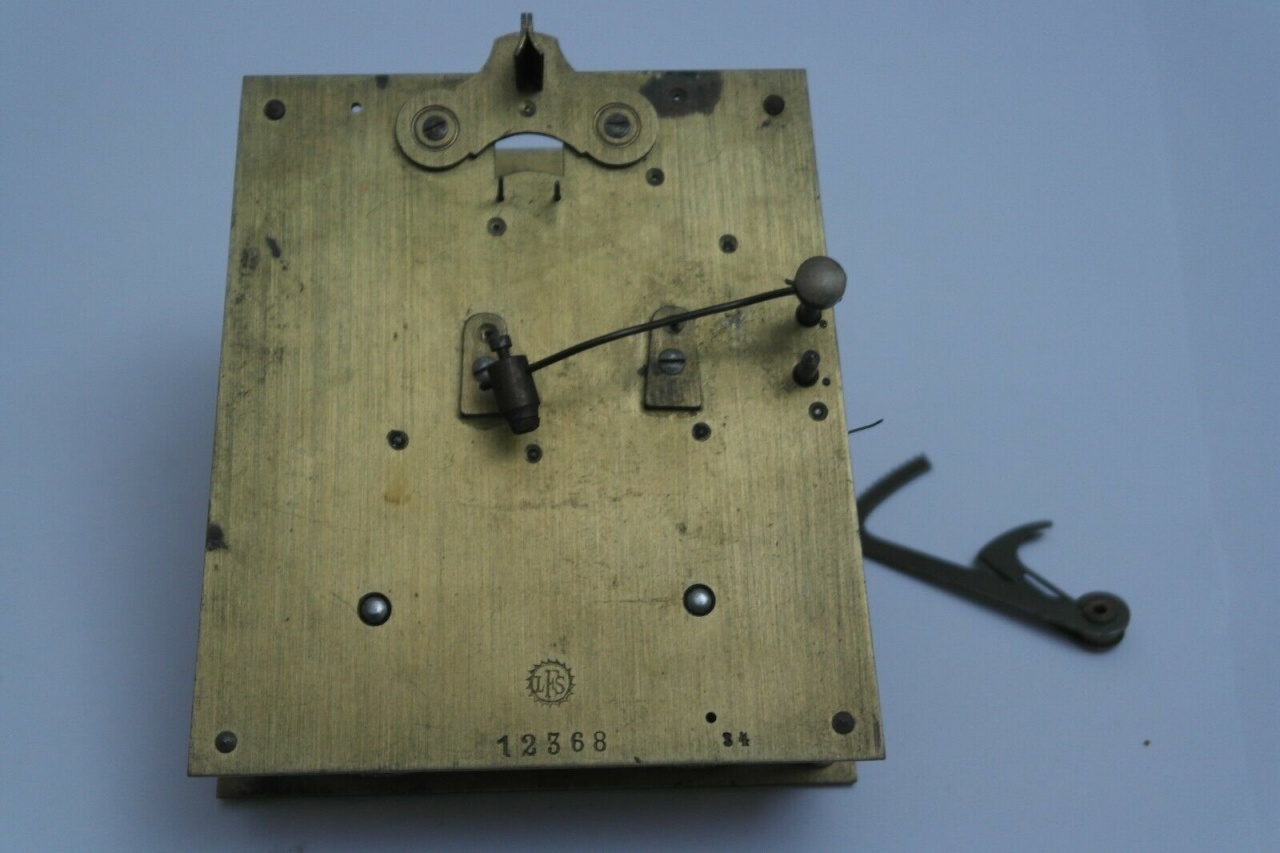

добавлю мех с номером 12.368:

И это не заклёпки, а шпильки, в заднюю платину она вкручивалась, а передняя платина фиксировалась штифтом.

Сообщение от TatynaS

Х
Последние имели фиксацию на четырёхгранных гайках, полагаю, что такие делались очень недолгое время перед 1-ой Мировой войной (последний механизм с номером 1_456).
Вложение 3135890

Номерок подправим: 1.458

[TatynaS]

Сообщение от NickFMS

Татьяна, приветствую.
добавлю мех с номером 12.368:
Вложение 3136043 Вложение 3136044 Вложение 3136045
И это не заклёпки, а шпильки, в заднюю платину она вкручивалась, а передняя платина фиксировалась штифтом...

Николай, добрый день!

12_368 на 2 молоточка, это 117-ый калибр (предшественник малочисленного 122-ого калибра). Трибы используются цевочные, анкера сначала простые, потом со сменными паллетами (за форму я их назвала "коромысла"):



У меня в базе 30 механизмов 117-ого калибра (самый большой номер 15_180), у всех такая же фиксация на шпильках (заклёпках).



Передняя платина:



У этого калибра в основном использовались небольшие корпуса лероечного вида с маятниками длиной 34 см.



Циферблаты - эмаль, небольшое кол-во латунь + бумага.

Фото корпусов сзади:



Резонаторы сначала без особенностей, в самом конце с литерами LFS:



Вспомнилось ещё: последние 117-ые калибры с ветровичком-мухой начала 20 века

[NickFMS]

Сообщение от TatynaS

Николай, добрый день!
12_368 на 2 молоточка, это 117-ый калибр (предшественник малочисленного 122-ого калибра). Трибы используются цевочные, анкера сначала простые, потом со сменными паллетами (за форму я их назвала "коромысла"):

Татьяна, точно! Осечка вышла. Зато обеспечил переход в теме с 116 на 117, 3/4-й.
На моём 116-м с квадратными гайками за нумером 240 трибы малых колёс тоже цевочные. И вот ещё, у вот этих 116-х помимо квадратных гаек ещё и платины прямоугольные, а не трапецеидальные. И анкер коромыслом.

И вот ещё: на моём 117-м с номером 534, что у тебя показан первым, анкер в виде французской скобы.

[TatynaS]

Коля, пока есть настроение special for you о твоём любимце - 111 калибре:

Вспоминая тему http://forum.watch.ru/showthread.php...B7%D0%B8%D0%B2, в которой в корпусах LFS долгие годы (с середины/конца 1880-ых) использовались механизмы C.Werner, при сравнении механизмов видно, что LFS старательно повторили в своём 111-ом калибре вернеровский мех.





Здесь уже винты, фрезерованные трибы и анкера со съёмными паллетами.

В моей базе данных самый большой с/н 7_685.

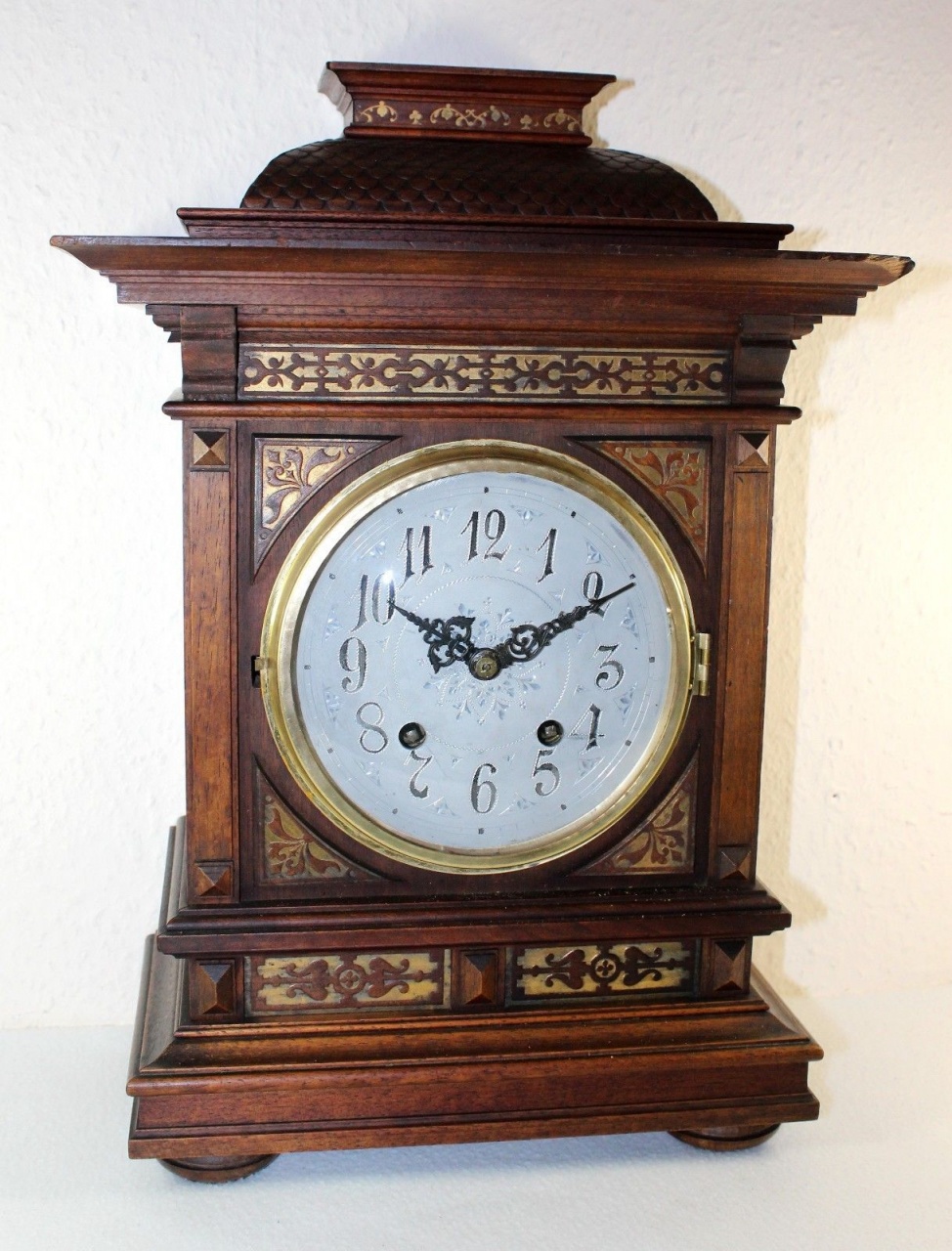

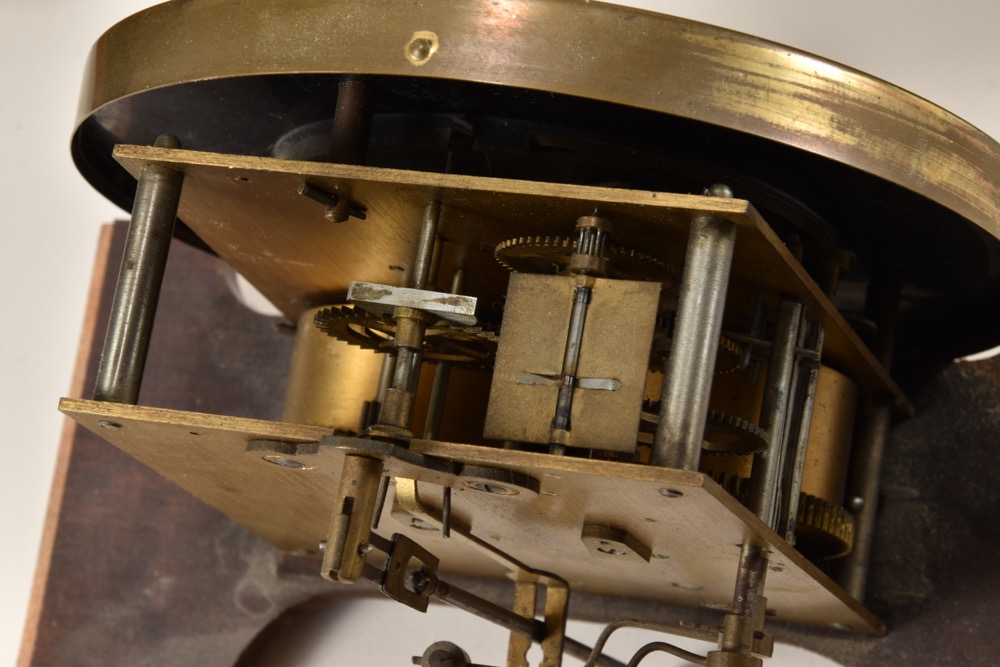

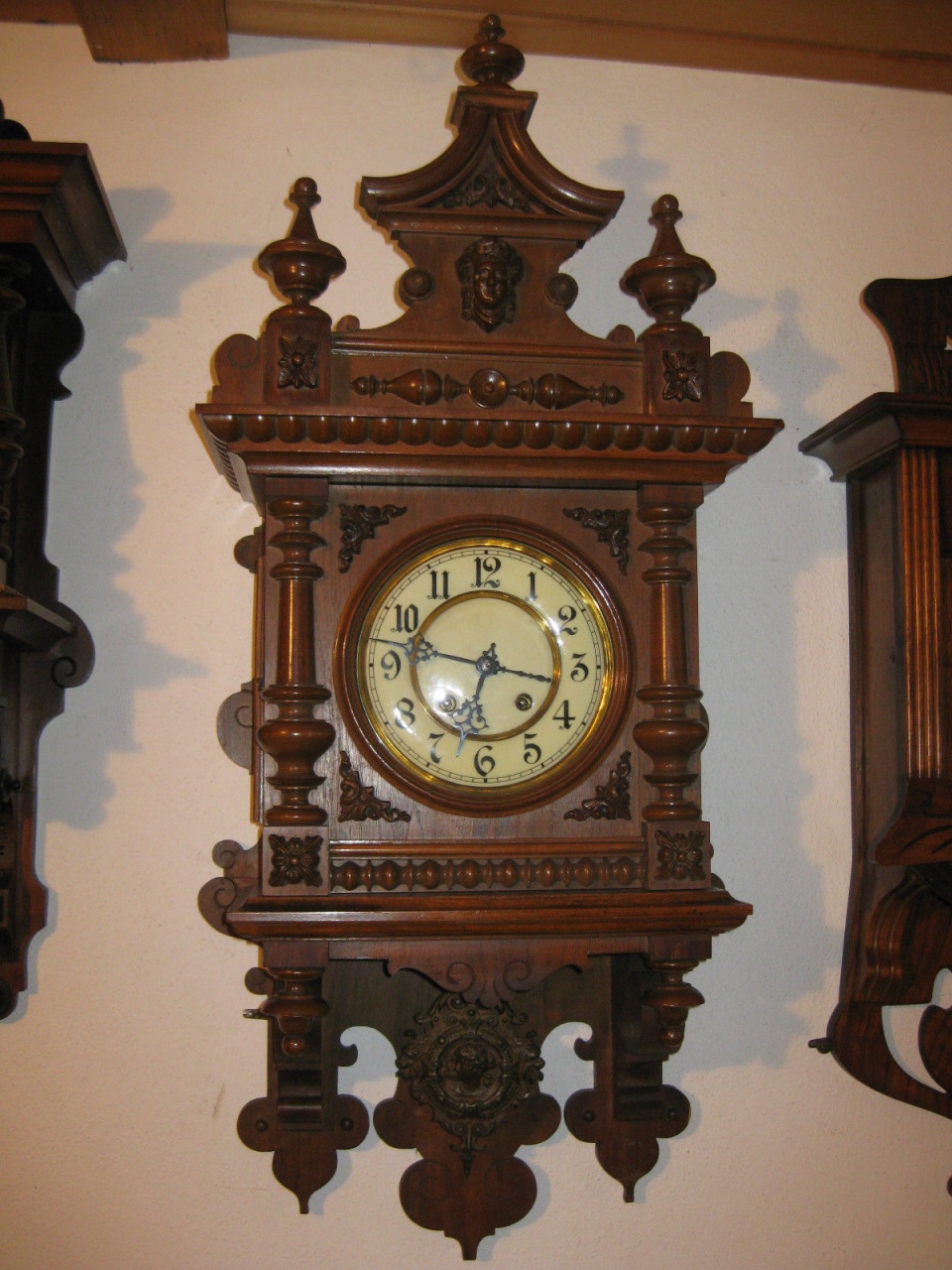

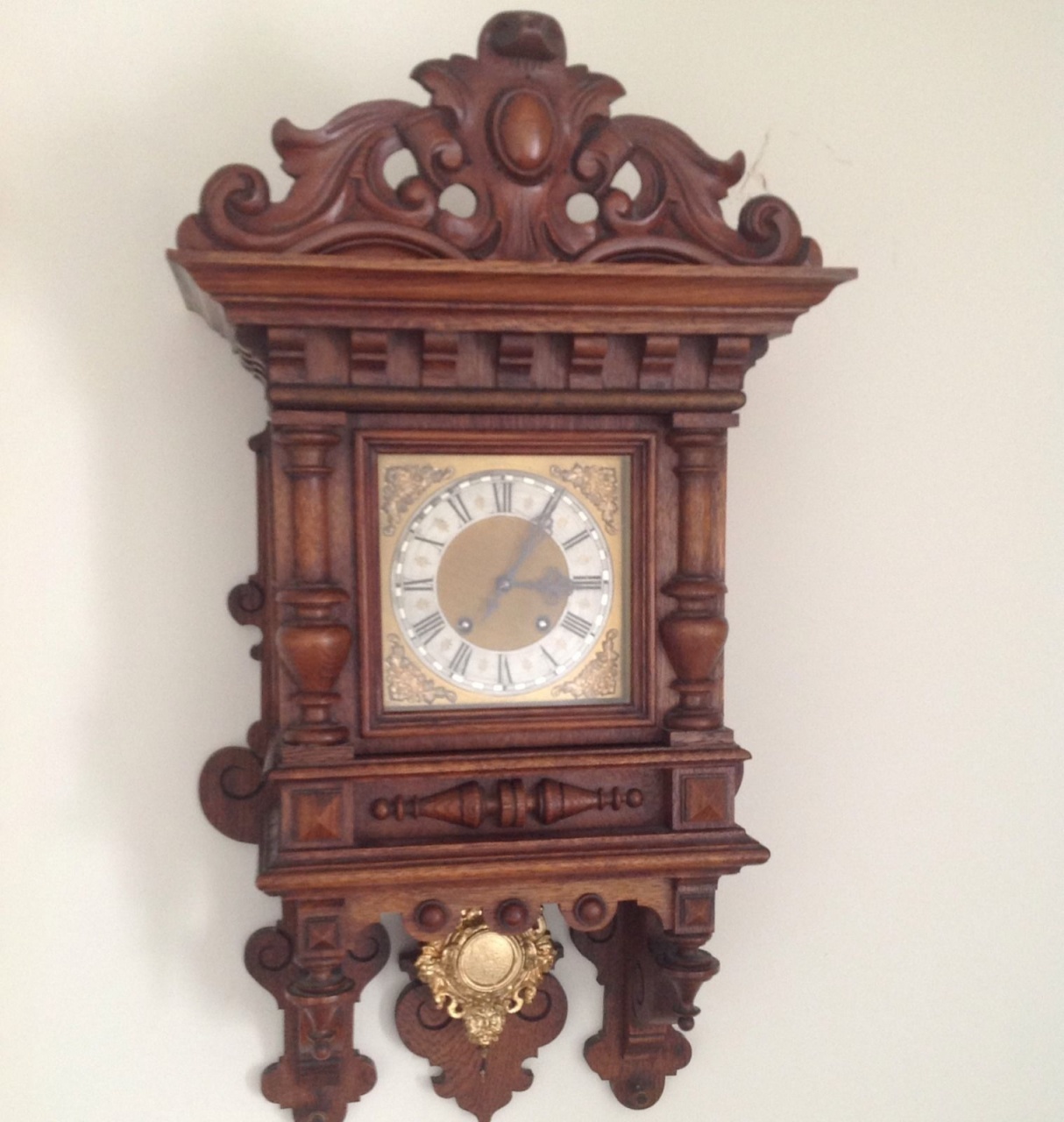

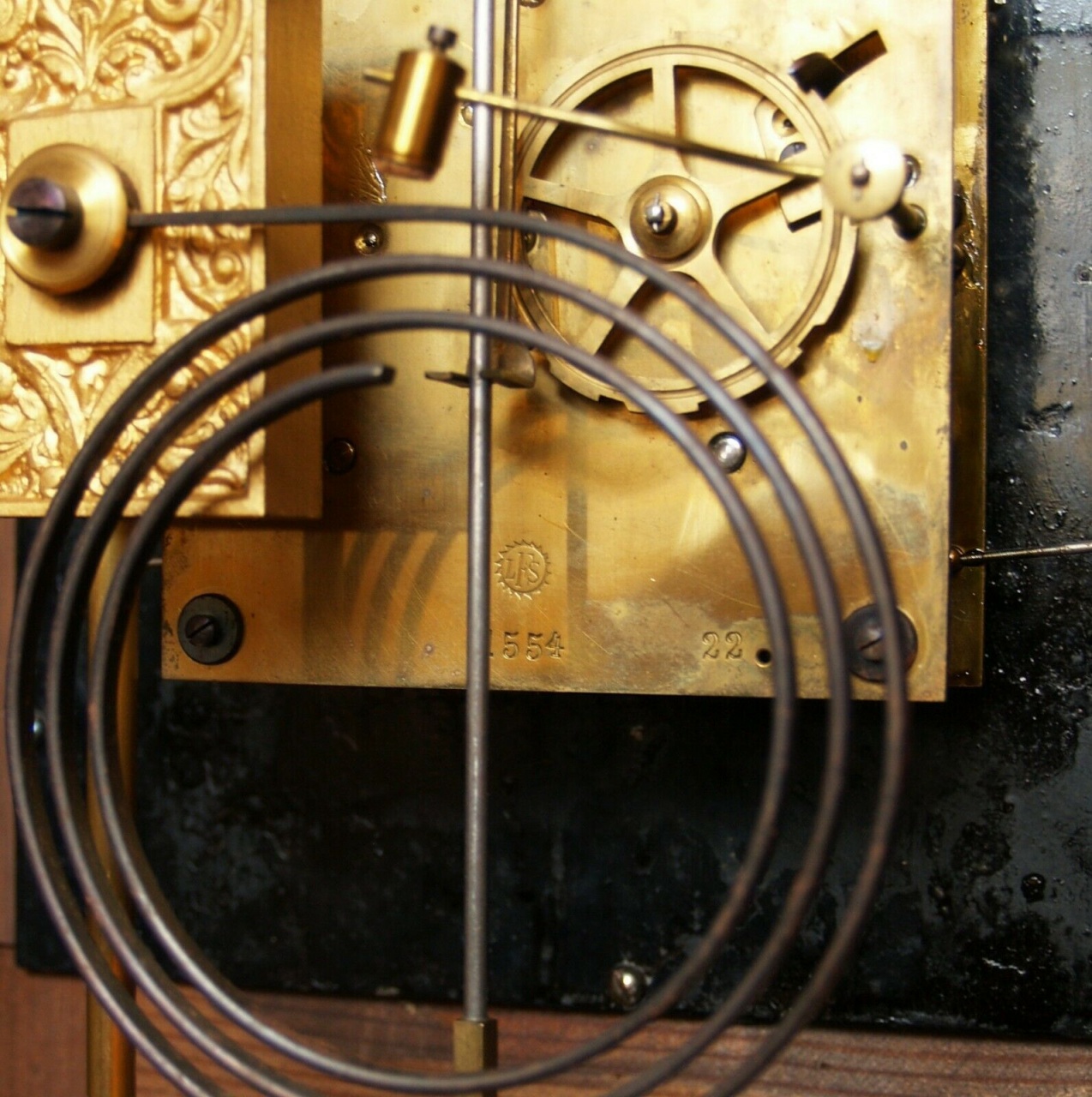

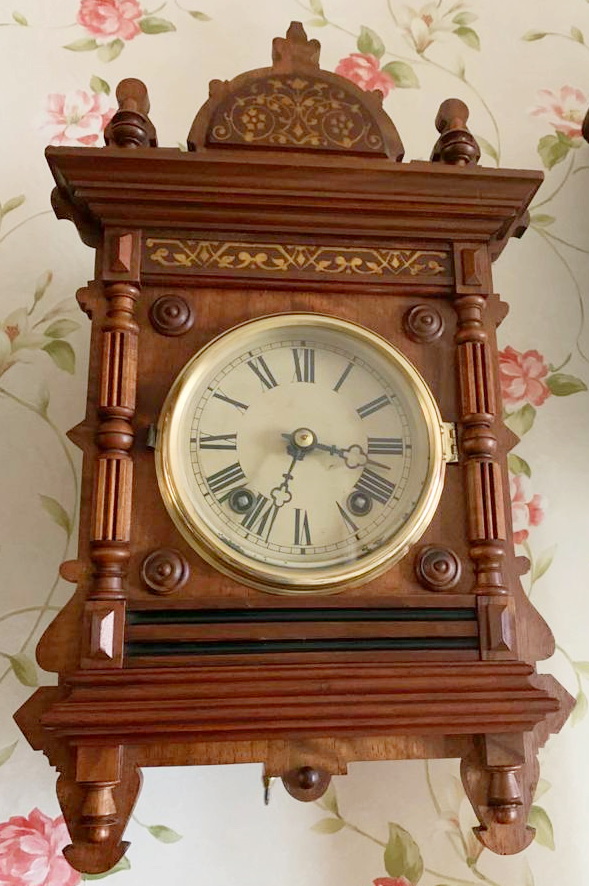

Этот калибр использовался в основном для консольных механизмов с короткими маятниками, богатыми циферблатами и красивыми стрелочками:

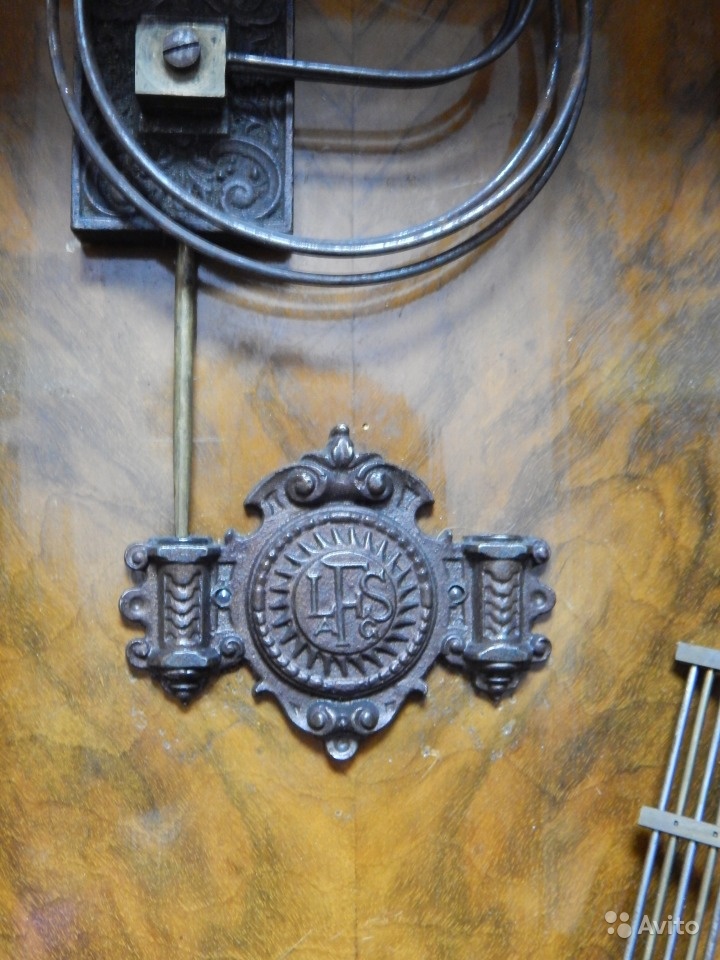

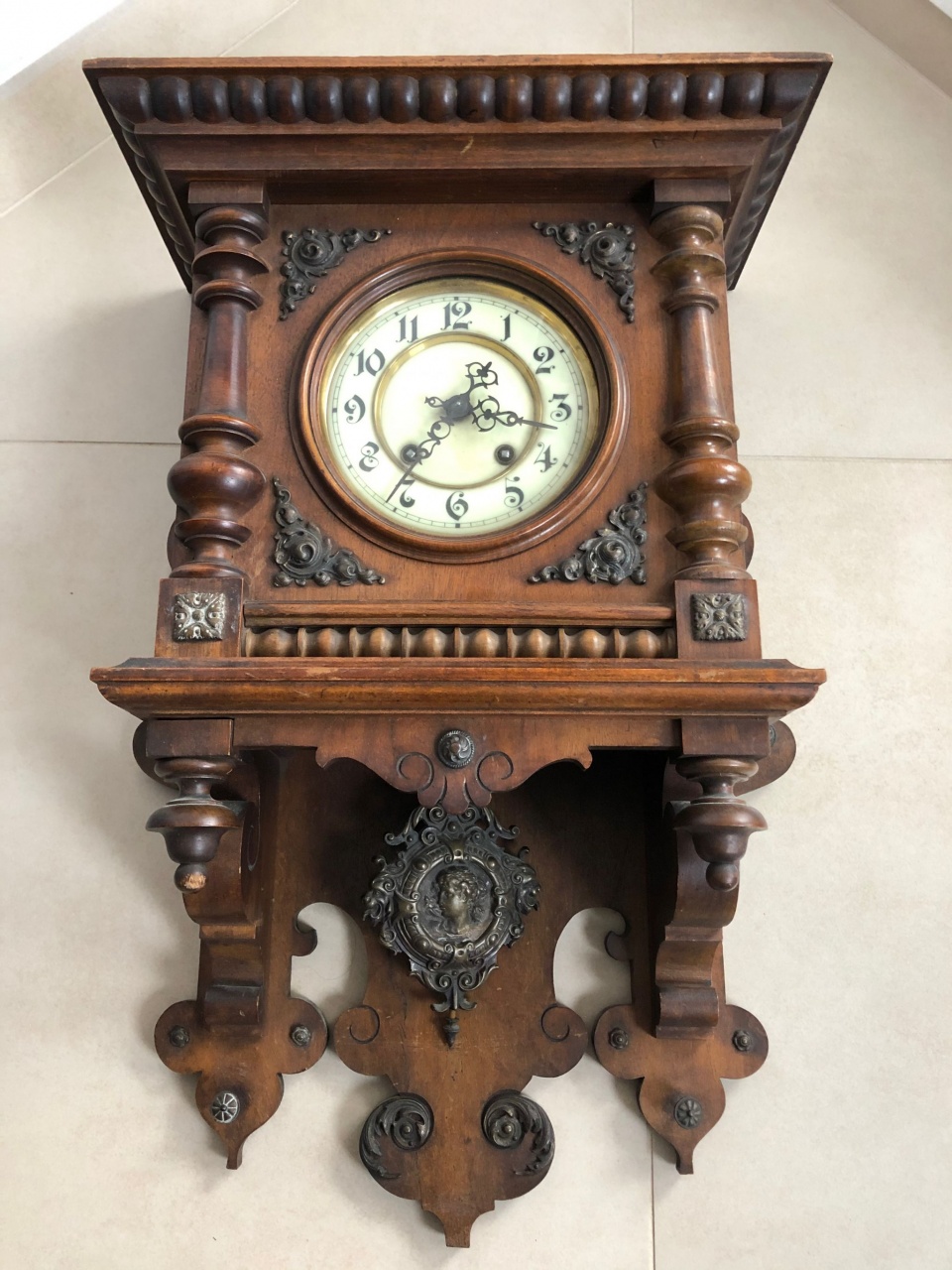

В этой нумерации появился резонатор с ЛФС-овской дамой в шляпе:



Чаще этот резонатор использовался в 126-ом калибре, который в моём представлении начал использоваться одновременно с личным* 111-ым калибром LFS.
* в отличии от 111-ого калибра в исполнении C.Werner.

[NickFMS]

Сообщение от TatynaS

при сравнении механизмов видно, что LFS старательно повторили в своём 111-ом калибре вернеровский мех.

Круто, Таня, а ведь и точно похож!

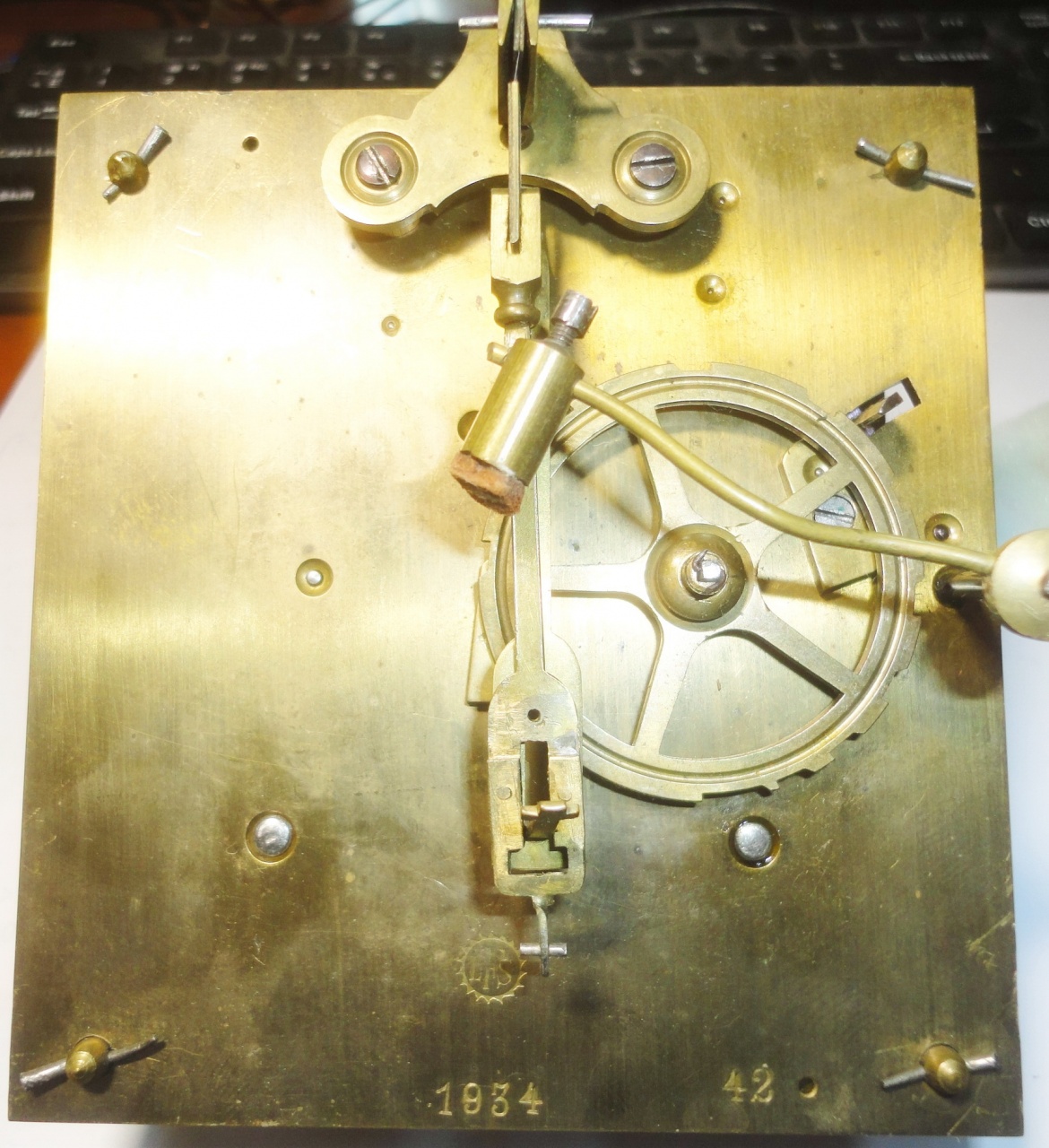

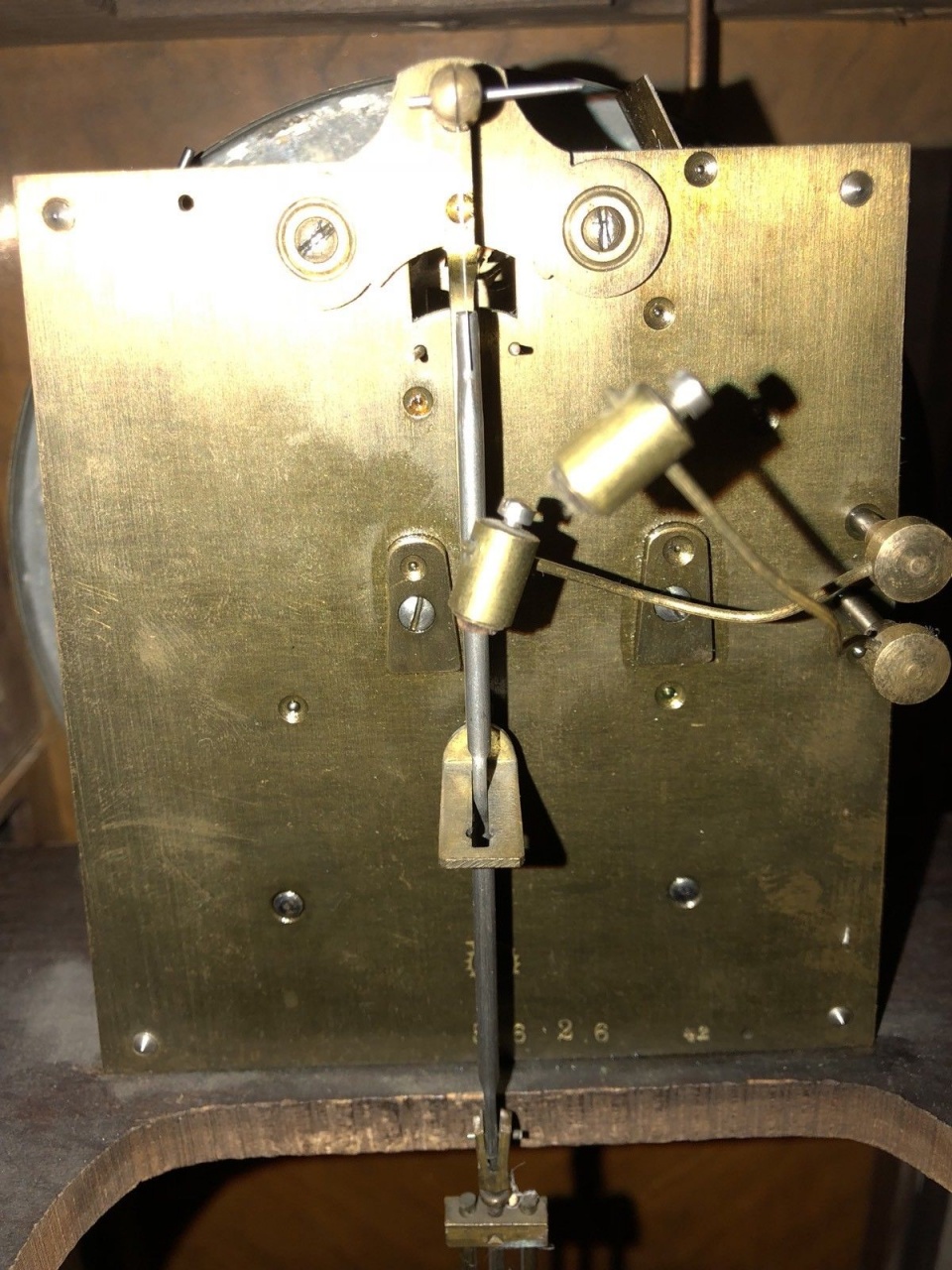

Мне попался единственный 111-й мех для настенных часов с маркировкой 42 (длина маятника) с номером 1.934, и я его добыл-таки, лежит, ждёт своего корпуса. Вот он:

А ещё у меня есть мини-freiswinger, вот он:

Но на этом маятник 19 см.

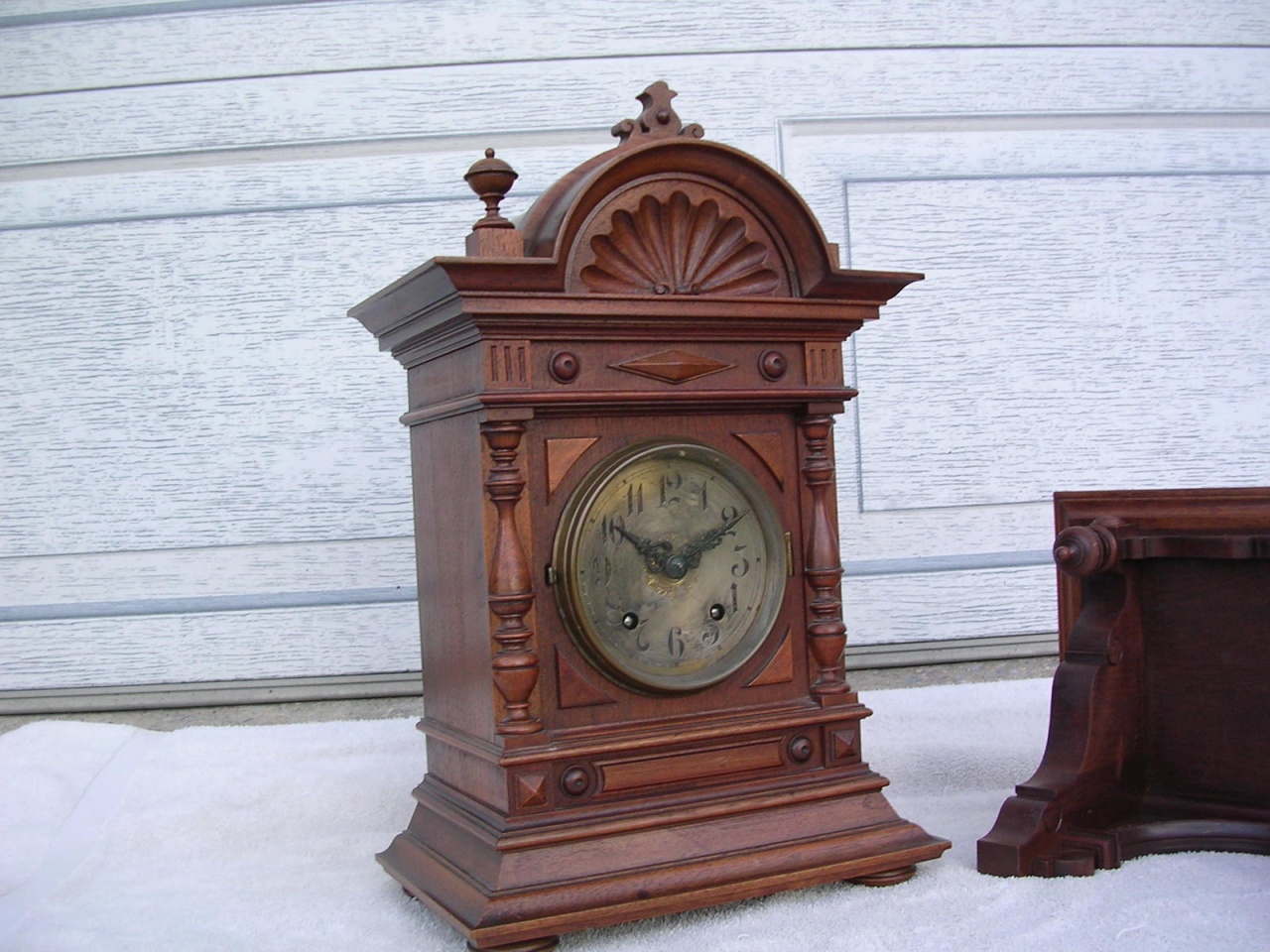

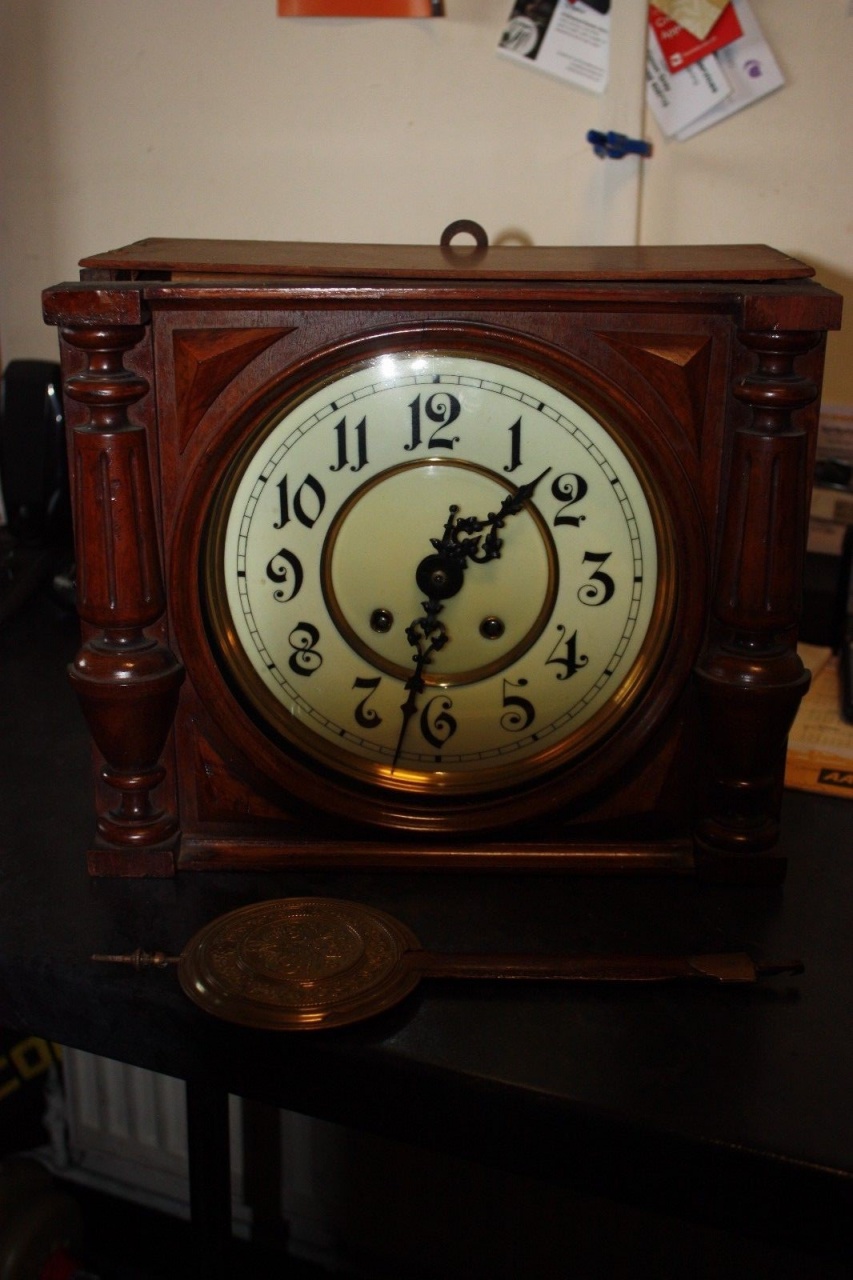

А ещё есть консольник без консоли со 111-м с маятником 22 см:

А ещё один лежит в Гамбурге, пока его не привезти.

[TatynaS]

Сообщение от NickFMS

Круто, Таня, а ведь и точно похож!
Мне попался единственный 111-й мех для настенных часов с маркировкой 42 (длина маятника) с номером 1.934, и я его добыл-таки, лежит, ждёт своего корпуса. Вот он:
Вложение 3136537 Вложение 3136538 Вложение 3136539 Вложение 3136540 Вложение 3136541
...

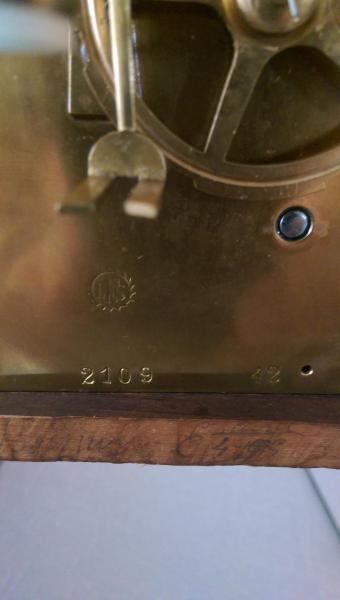

У меня в базе данных только один с 42, манерный

[NickFMS]

Сообщение от TatynaS

У меня в базе данных только один с 42, манерный

Точно, здесь 111-й мех, а я раньше не определился, думал, что может быть и 126-й. Но у 126-го нет центрального моста, как на этом:

[TatynaS]

Хочу написать о моделях LFS, которые пока не попали в каталог Николая.

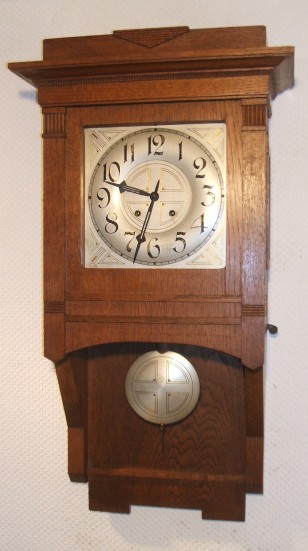

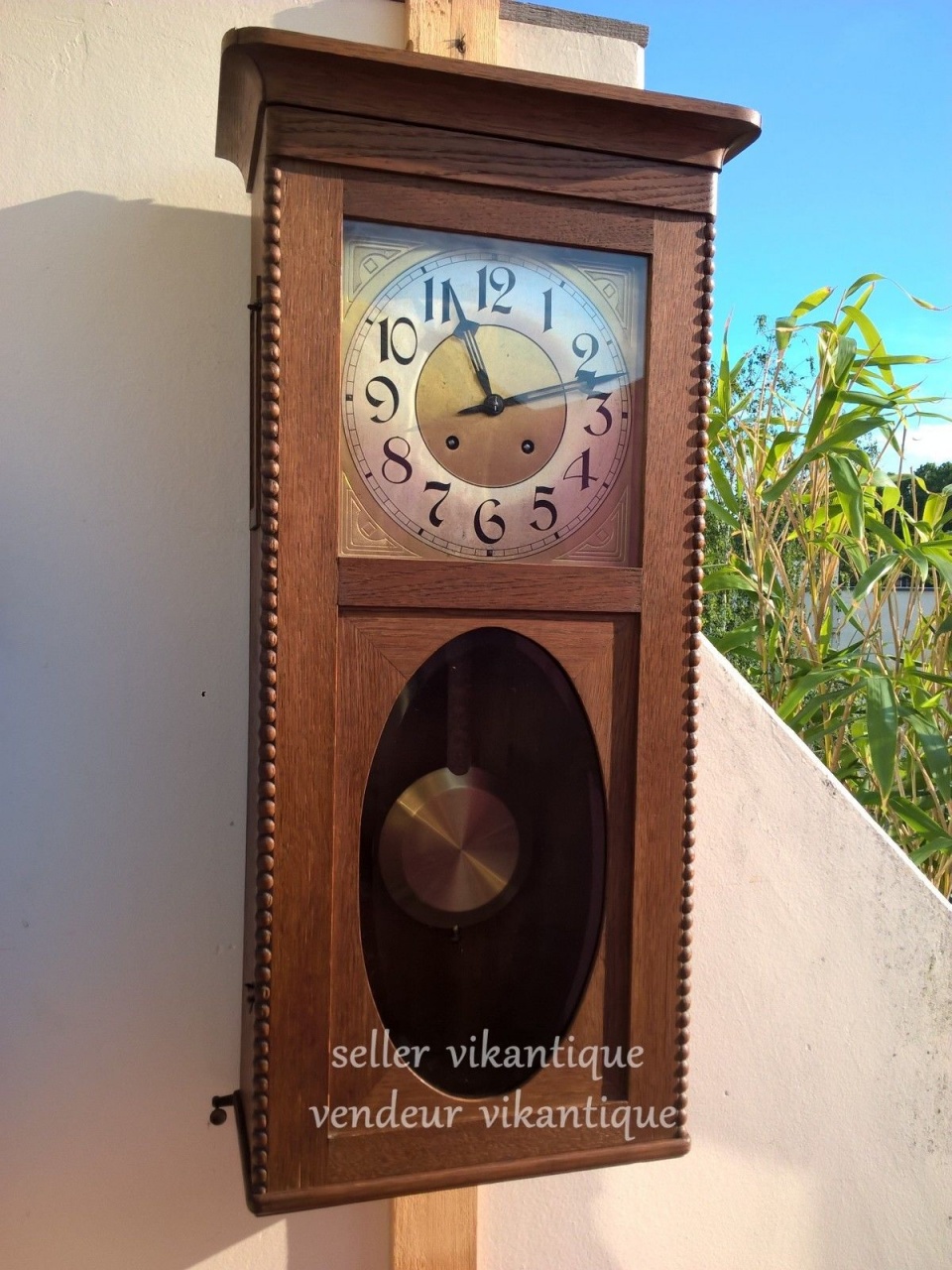

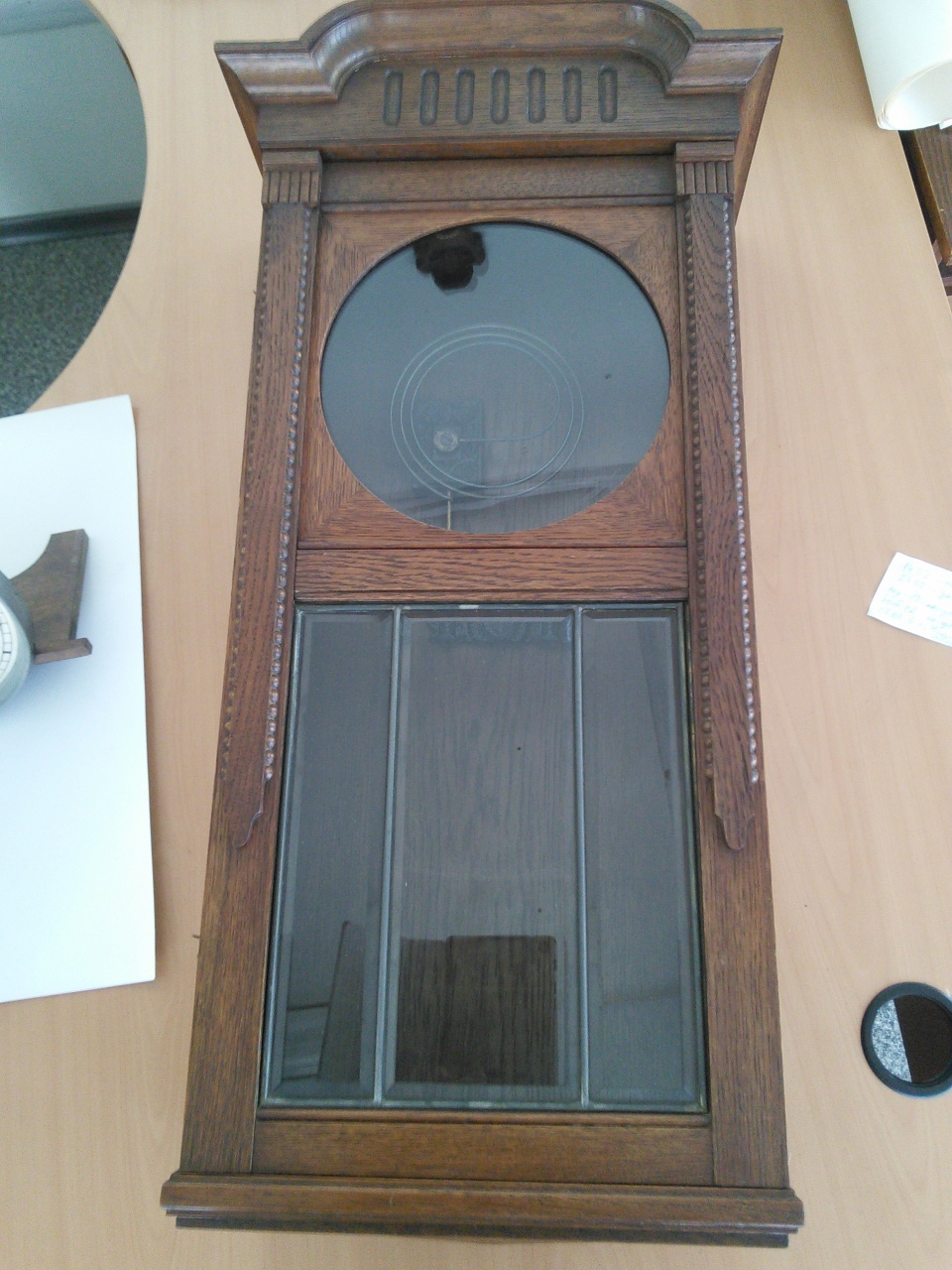

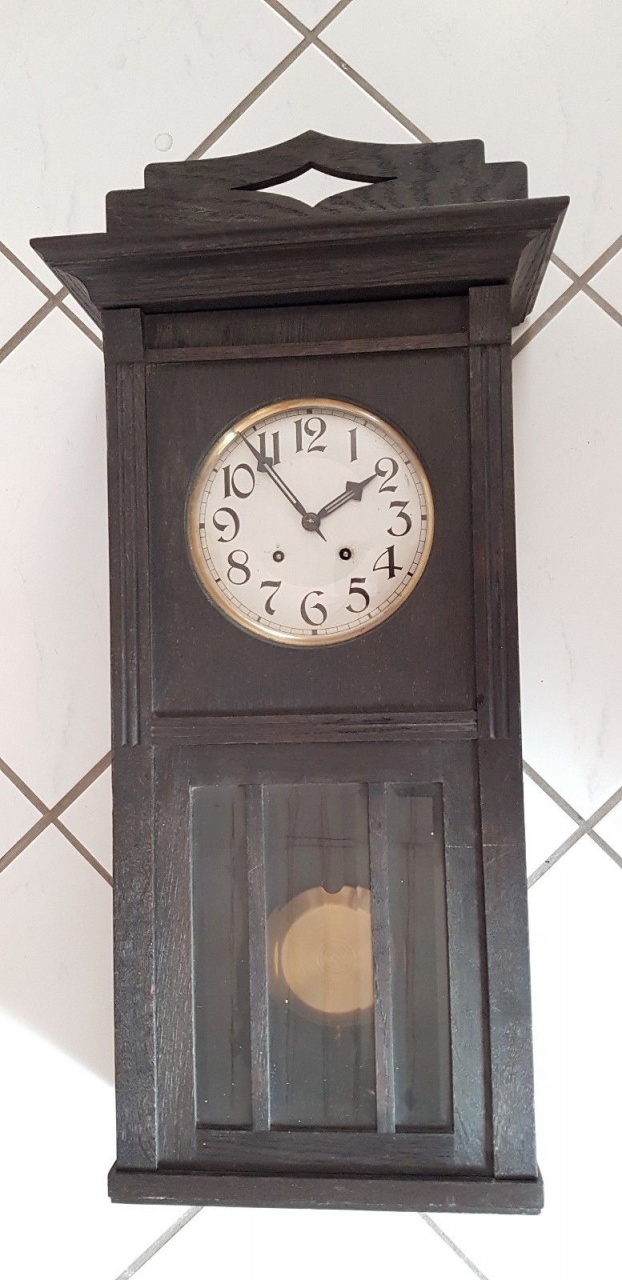

Здесь собрала freischwinger модернового вида:
Не во всех корпусах уверена на 100%, если попадаются дубли, то тогда точно LFS-овская модель.

Начну с двоек и троек.
Первая тройка, которая показывает возможности восстановления корпуса по фотографиям:



Две парочки, которые у меня проходят как модели 90Х и 90У:



Модели, которые я называю "пыльниками" (отдельная нижняя застеклённая дверца):



Несколько моделей, с названием "хвостатые":



И, более лаконичные:
