Калибры и модели LFS


Хочу завести отдельную тему, основываясь на каталоги Николая и свою статистику.
Начну с 116-ого калибра, т.к. мне он видится максимально запутанным среди других калибров LFS.
Если большинство калибров имели один/два варианта фиксации задней платины, то у этого калибра получилось целых три варианта:

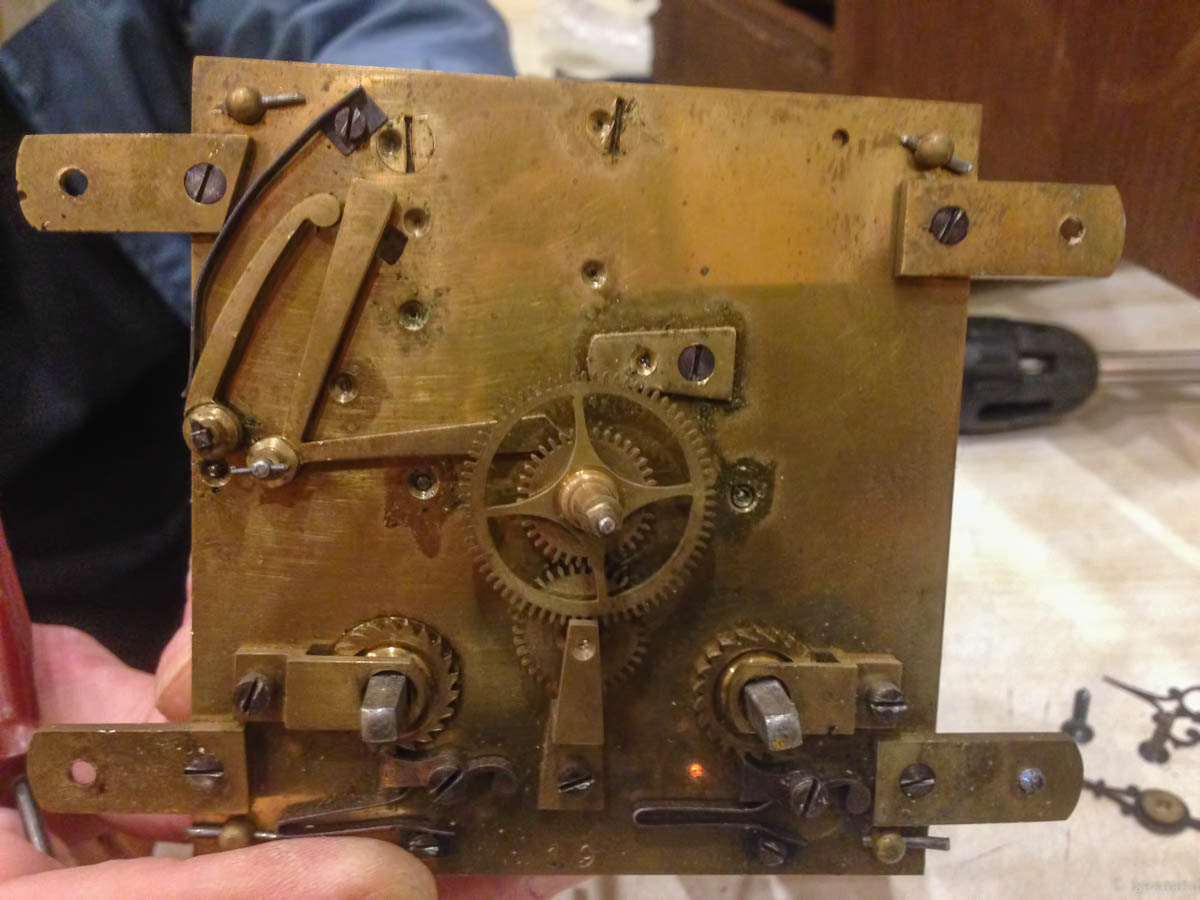

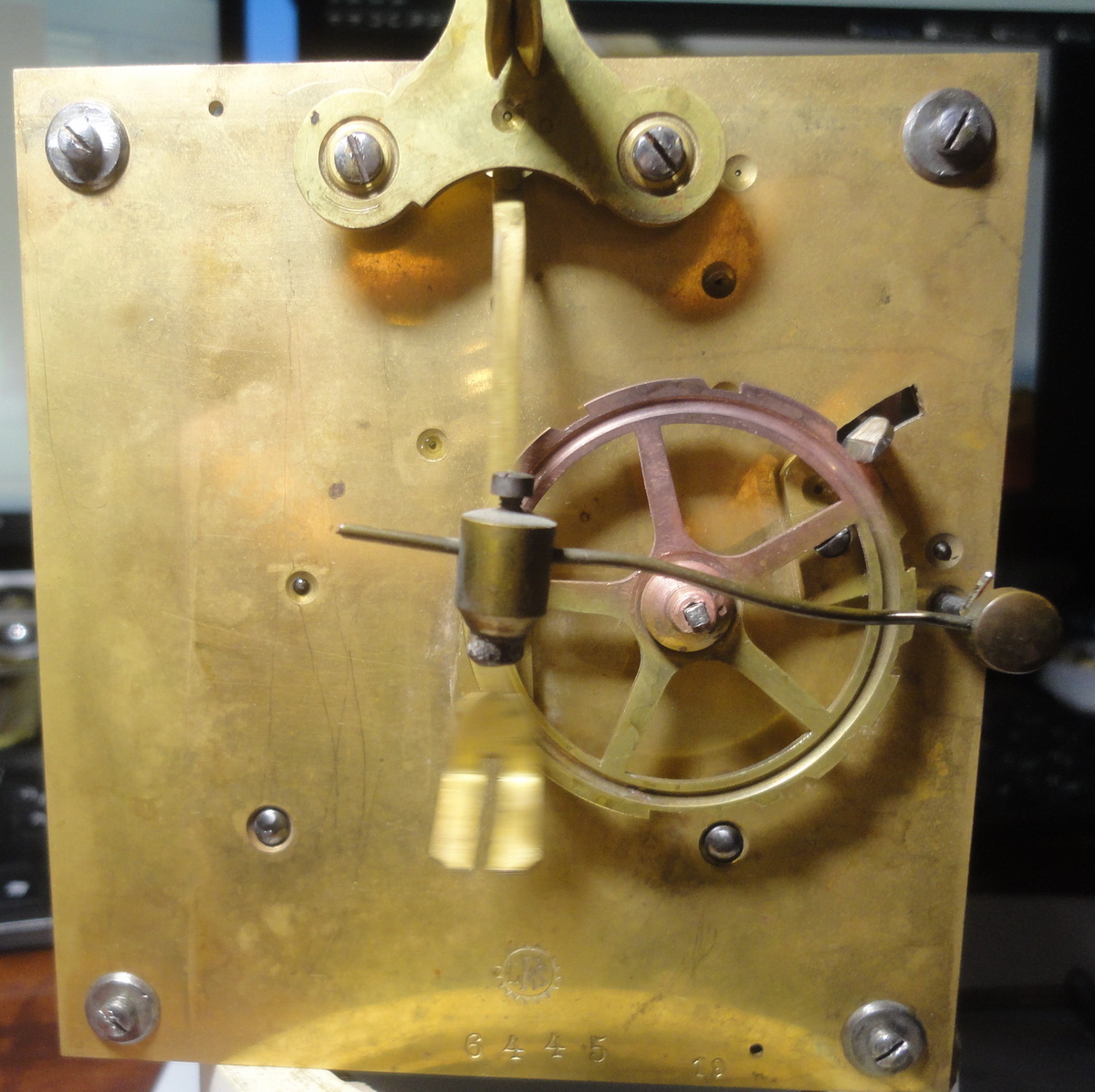

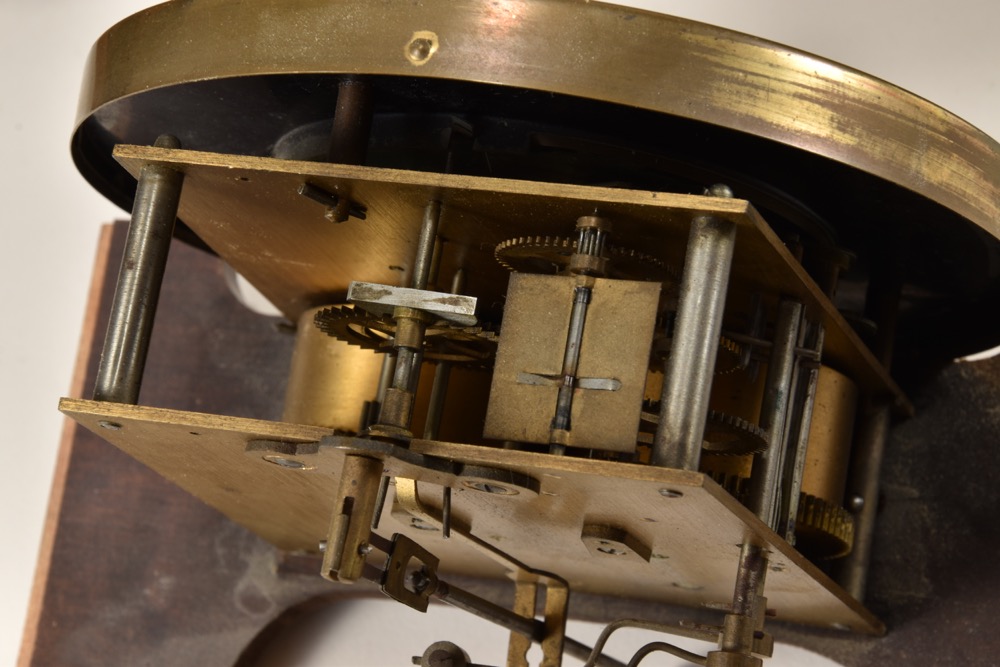

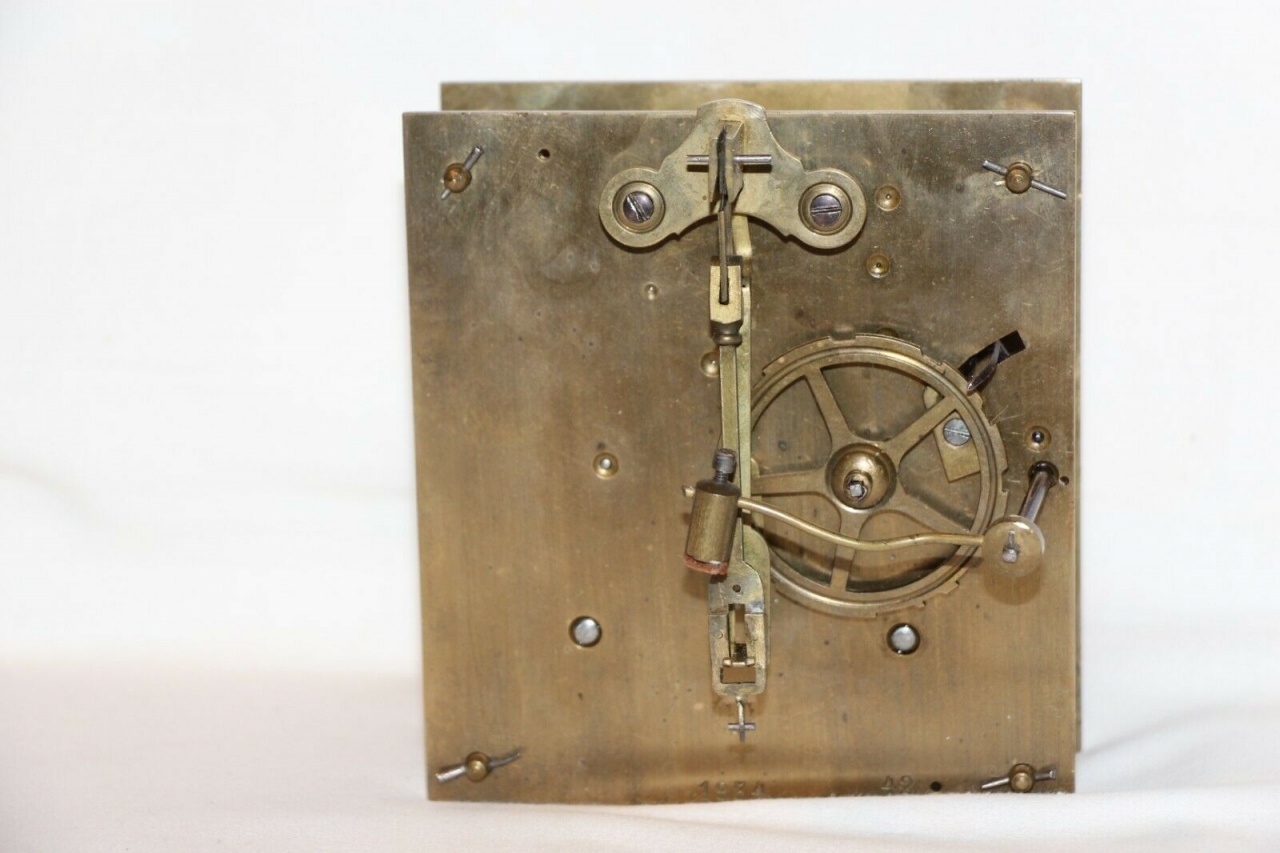

Сначала шла фиксация на заклёпках (самый большой с/н в моей базе данных 5_322):

Вложение 3135888

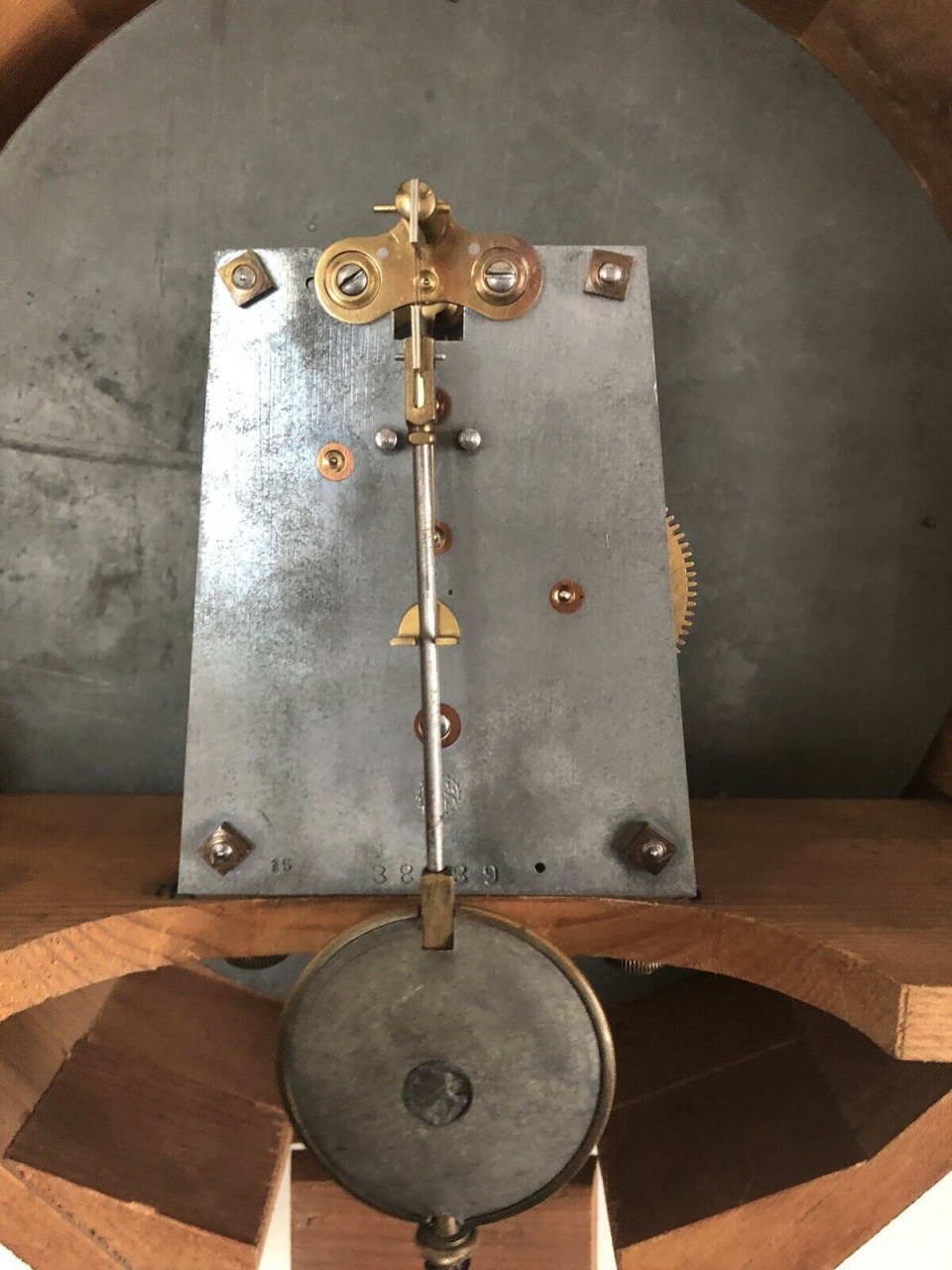

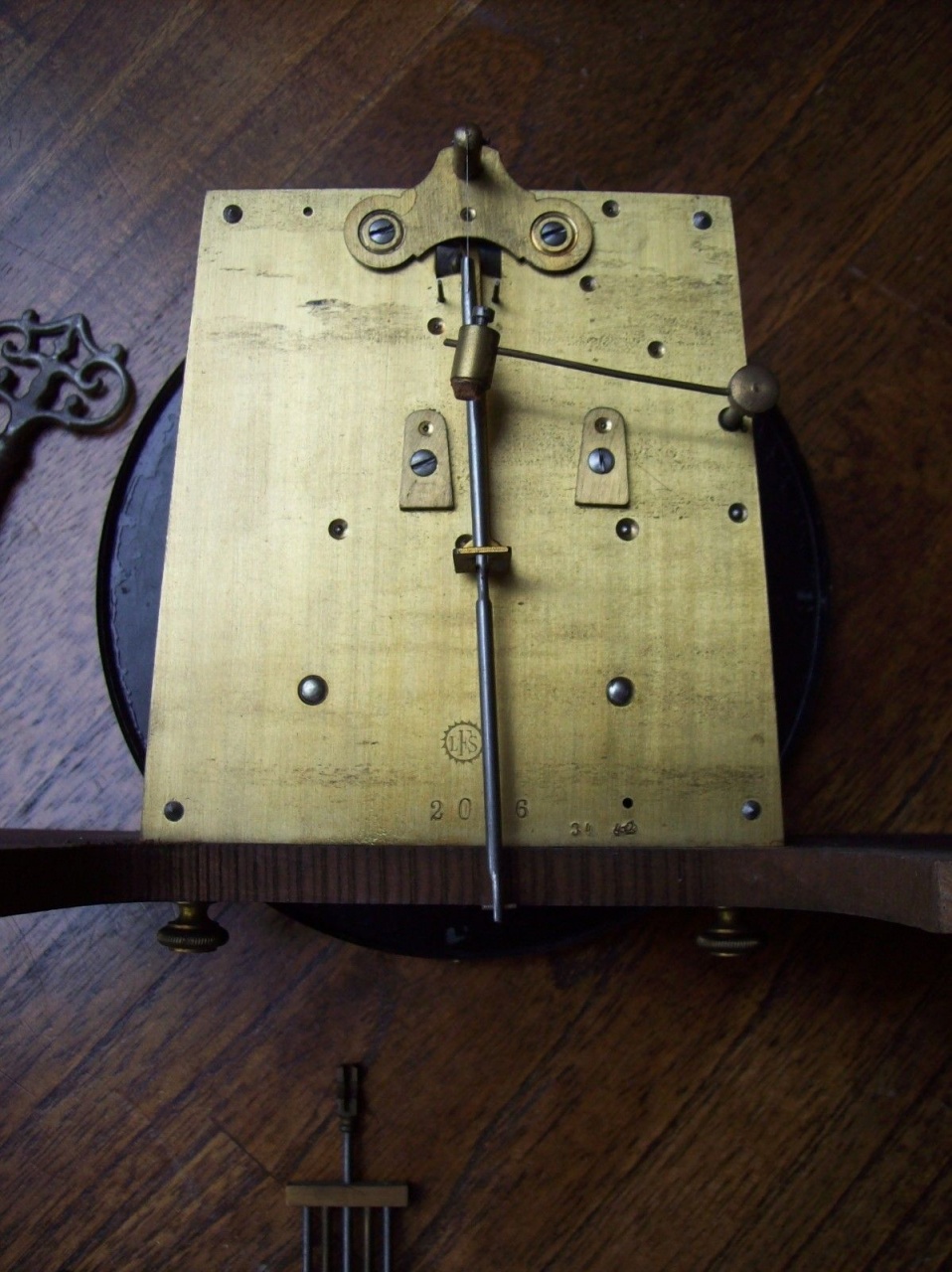

Потом шли классические винты (здесь самый большой с/номер 1889):

Вложение 3135889

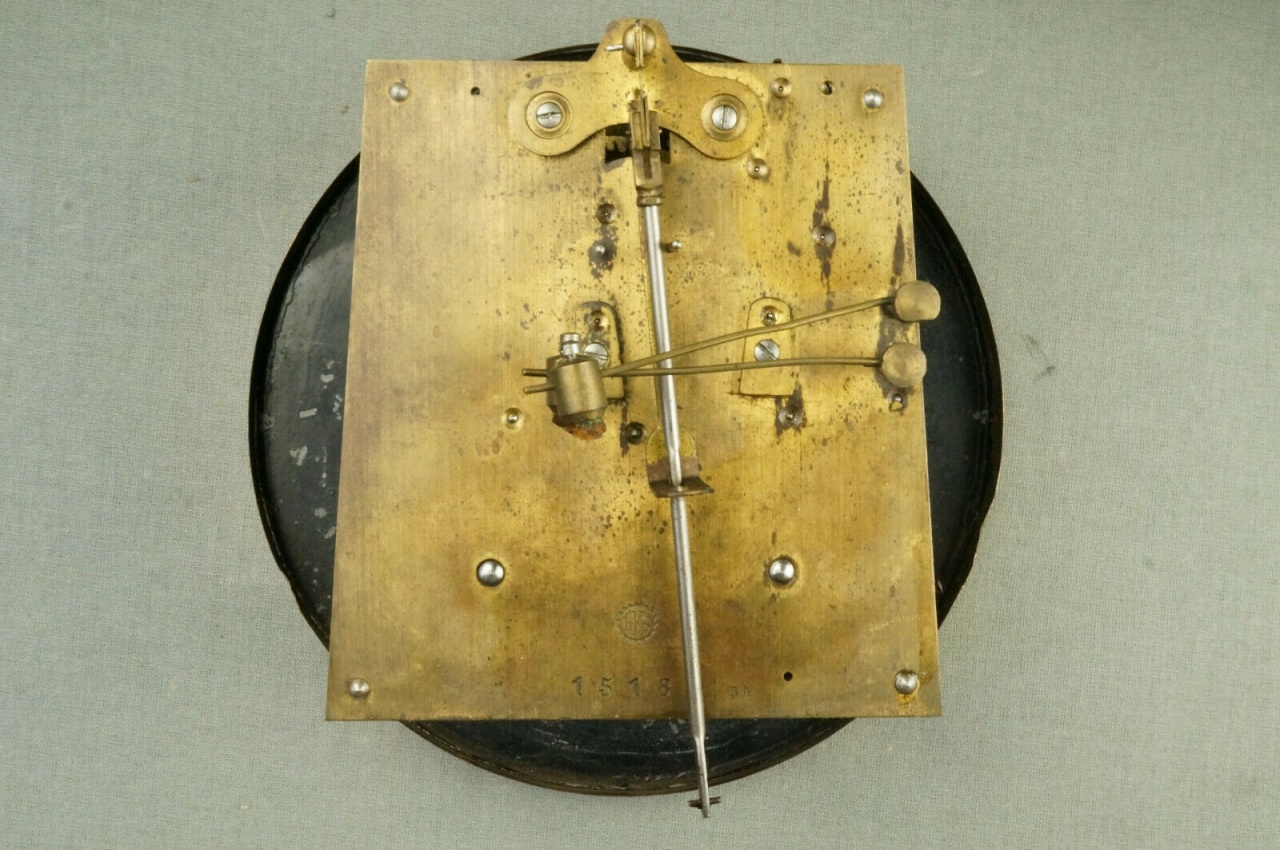

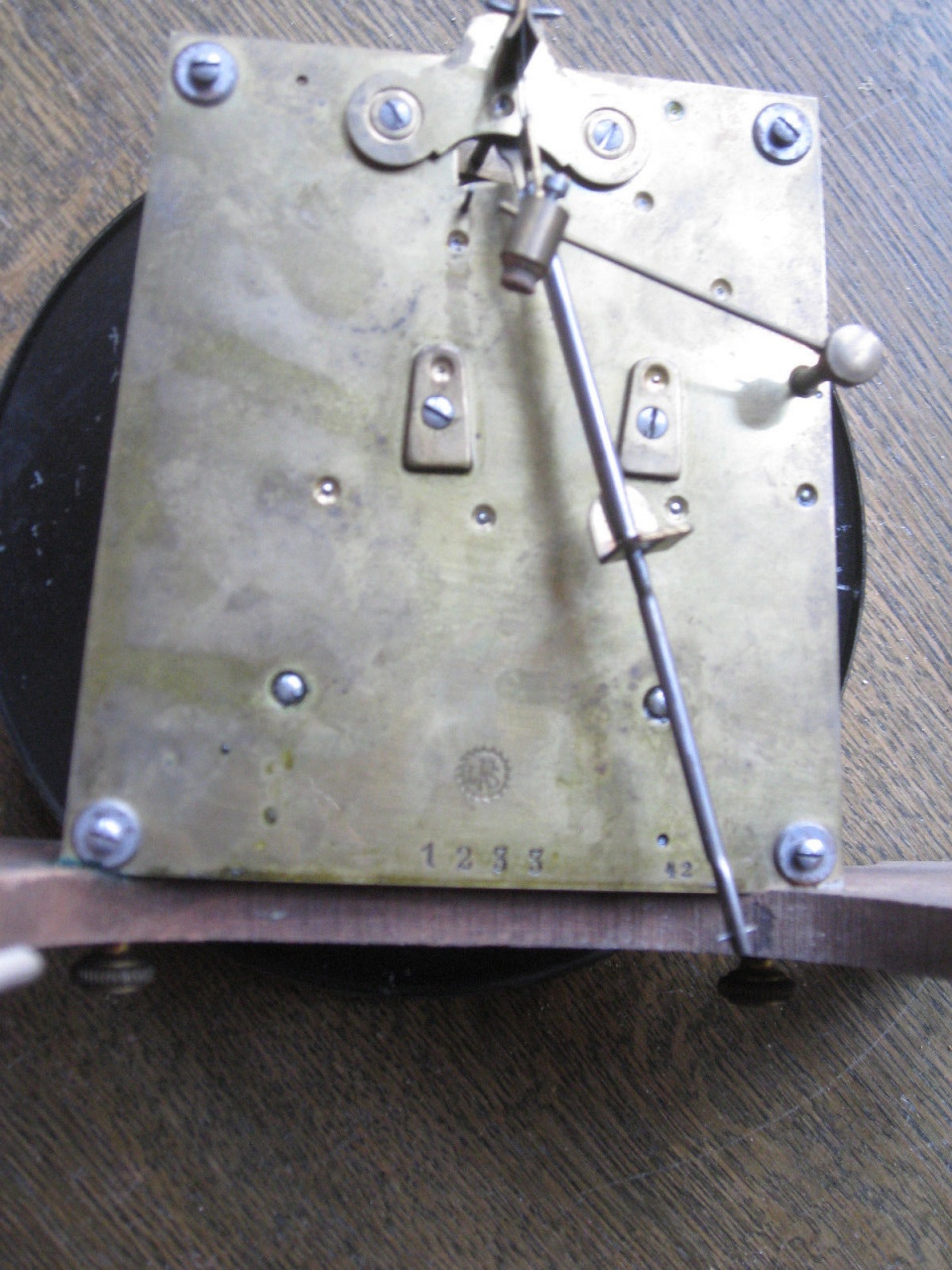

Последние имели фиксацию на четырёхгранных гайках, полагаю, что такие делались очень недолгое время перед 1-ой Мировой войной (последний механизм с номером 1_456).

Вложение 3135890

Такие четырёхгранные гайки использовались только на позднем 116-ом калибре и такой анкерный мост использовался только на них.

Механизмы (заклёпки и винты) использовались на рубеже 19/20 веков.

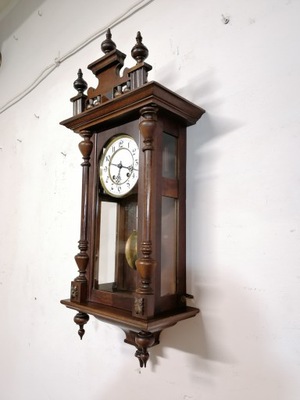

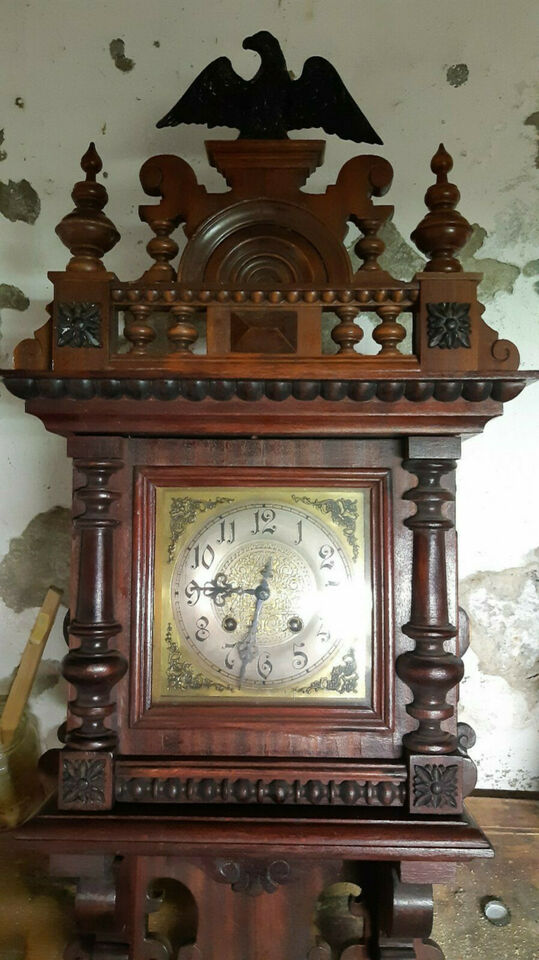

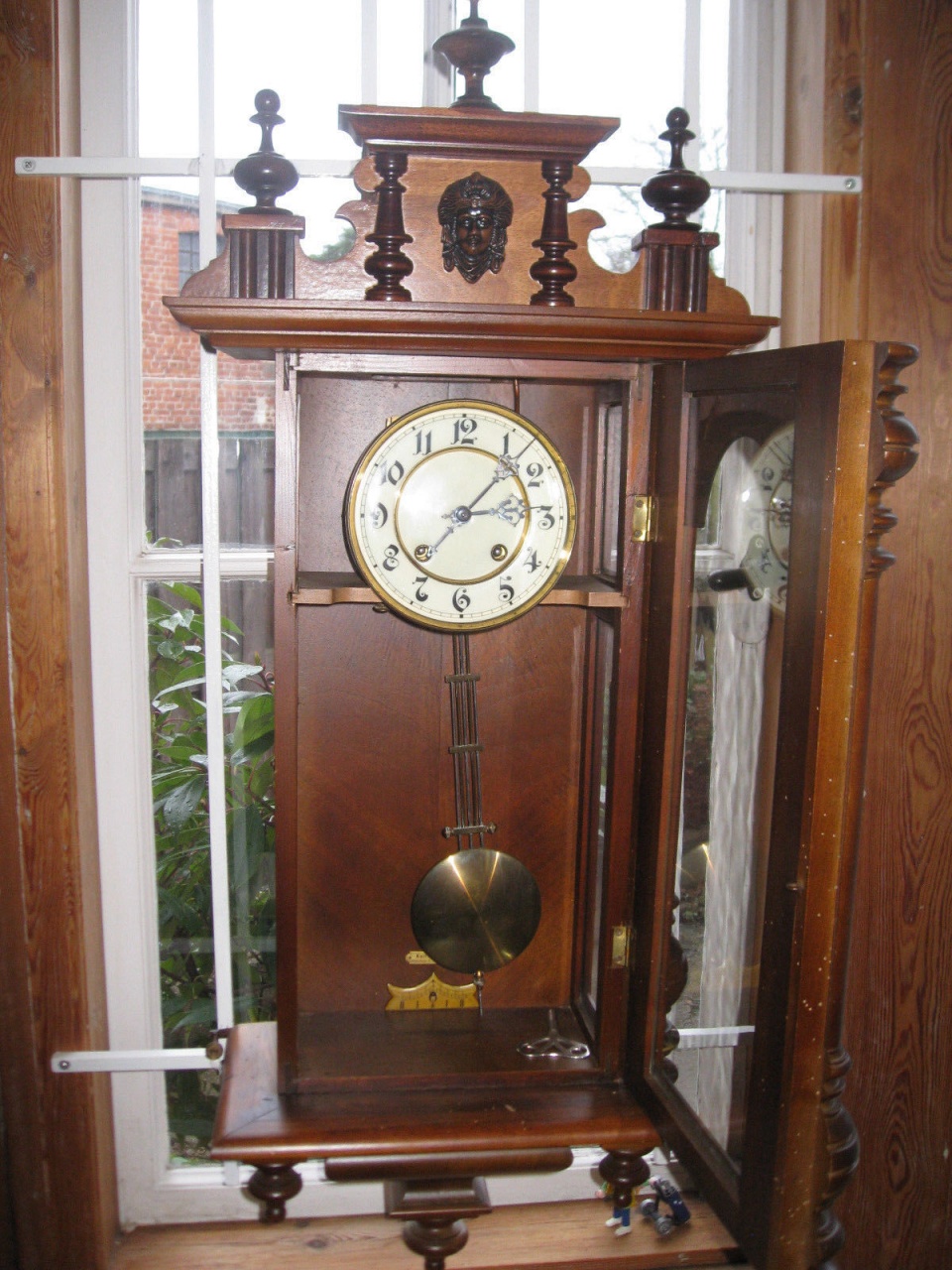

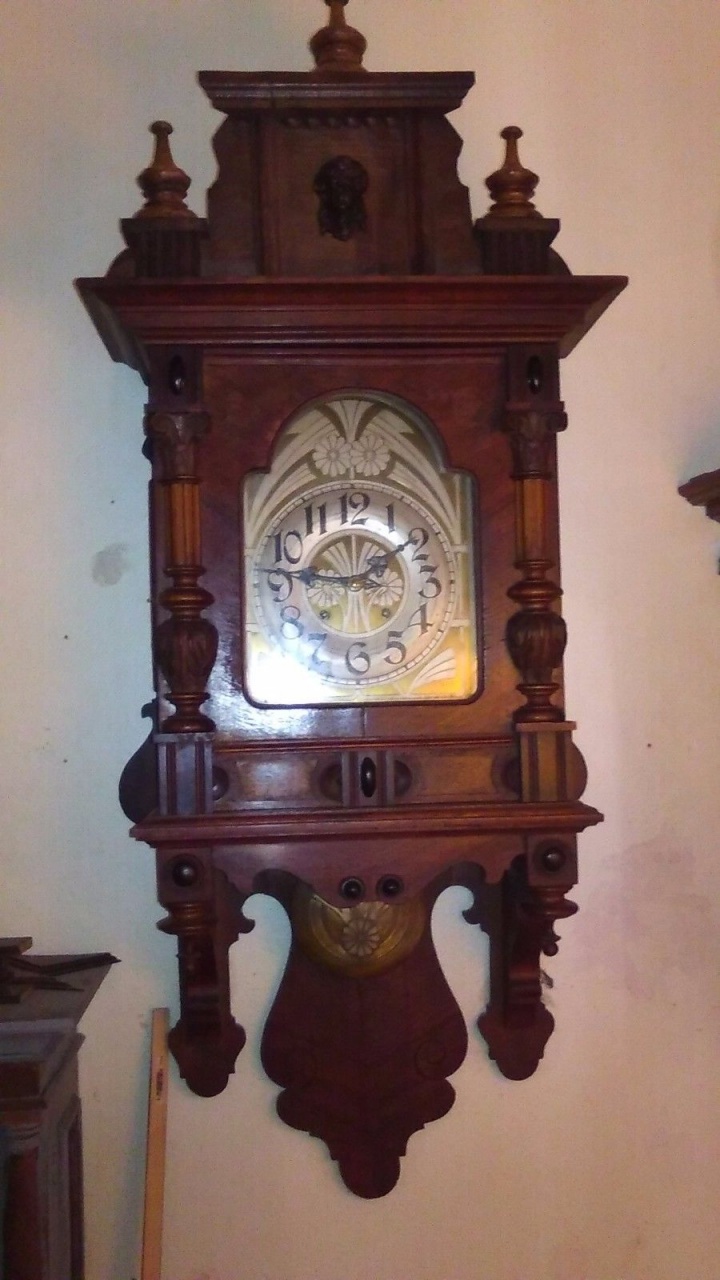

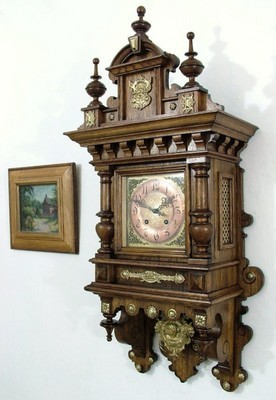

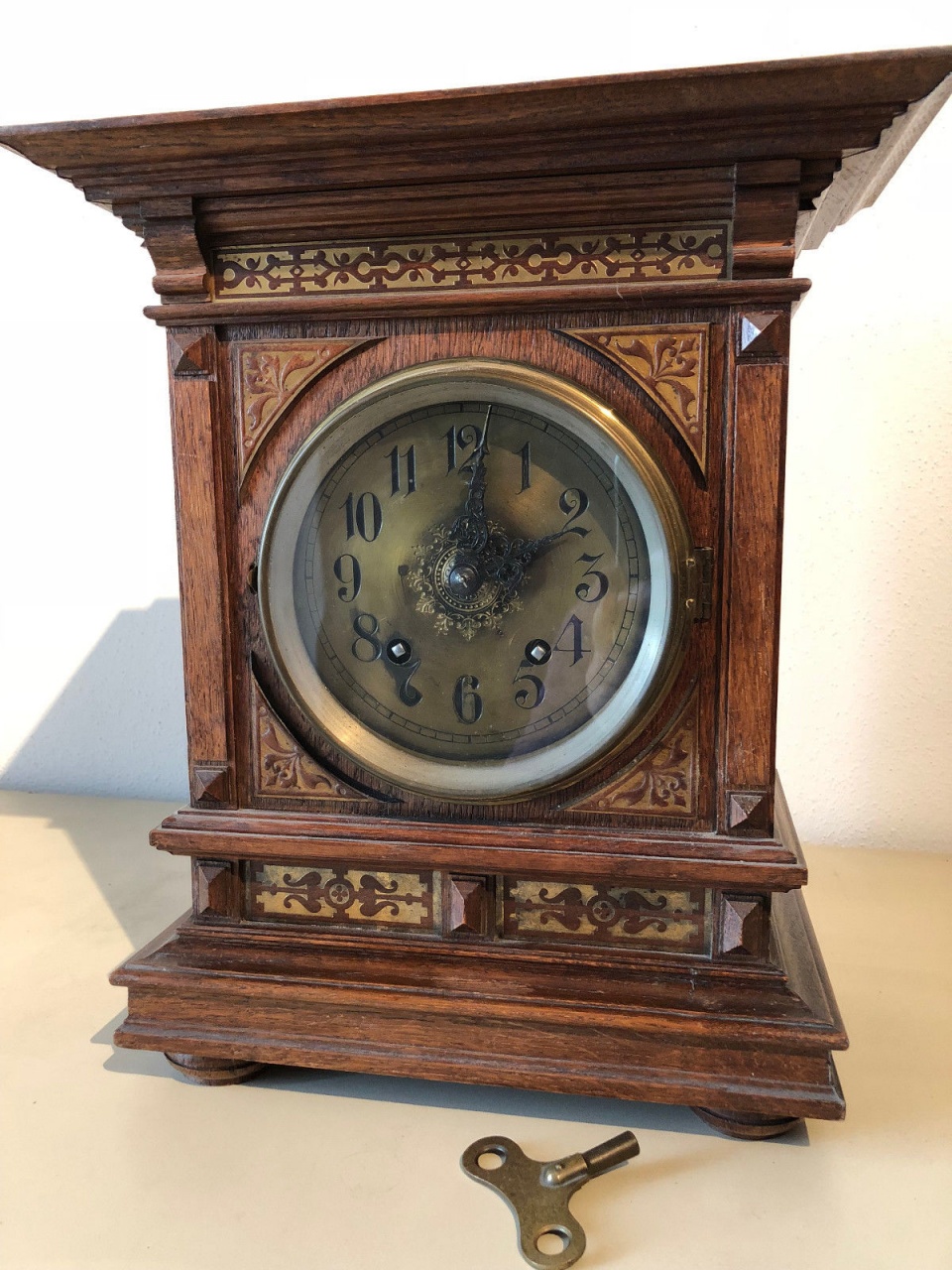

Модели корпусов практически одинаковые:

Заклёпочные:

Вложение 3135897 Вложение 3135898 Вложение 3135899 Вложение 3135900 Вложение 3135901

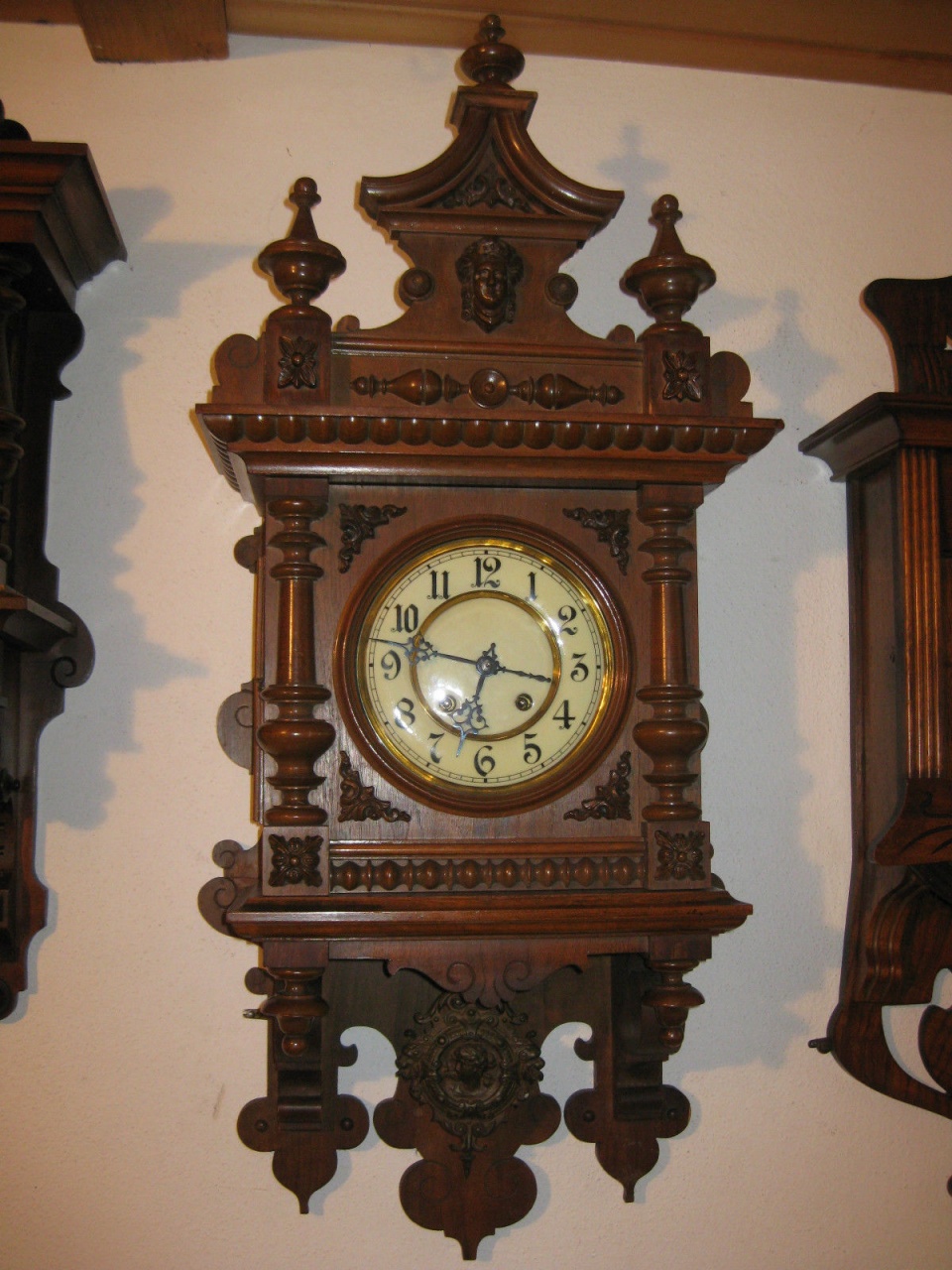

Винтовые:

Вложение 3135909 Вложение 3135911 Вложение 3135910 Вложение 3135912 Вложение 3135913 Вложение 3135914 Вложение 3135915

Гаечные:

Вложение 3135918 Вложение 3135924 Вложение 3135919 Вложение 3135920 Вложение 3135921 Вложение 3135922 Вложение 3135923

Мой вывод: между 1-ым и 2-ым вариантом 116-ого калибра не было временного промежутка; между 2-ым и 3-им вариантом прошло ~ 10 лет.

Написала и тут же нашла молчуна (110-ый калибр) с такими гайками http://forum.watch.ru/showpost.php?p...postcount=1419

Вложение 3135930 Вложение 3135931

Татьяна, приветствую.
добавлю мех с номером 12.368:
Вложение 3136043 Вложение 3136044 Вложение 3136045

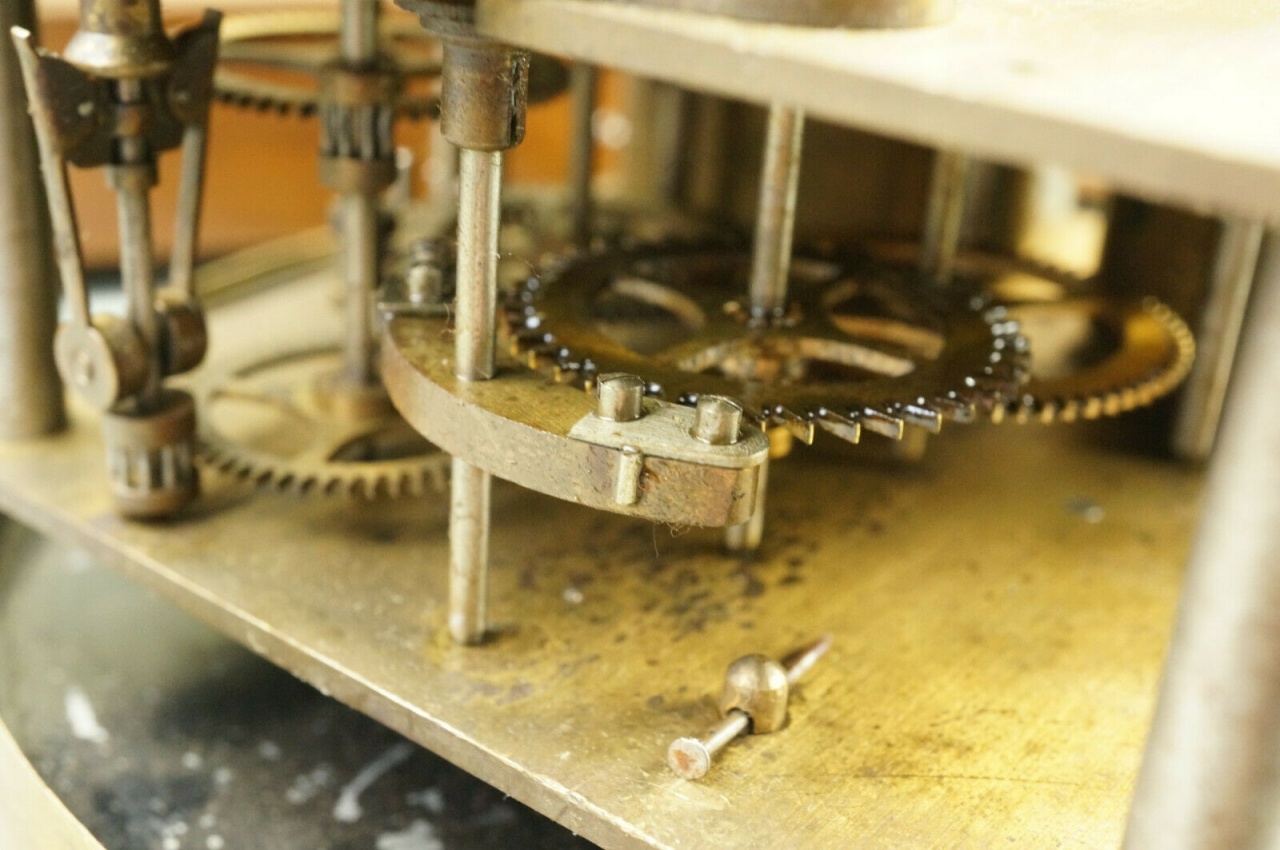

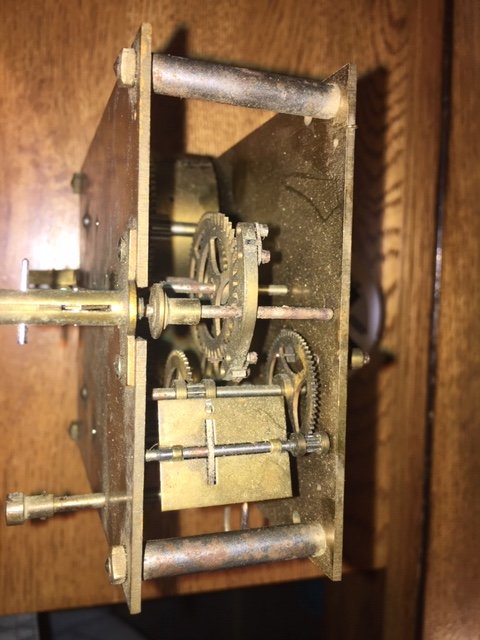

И это не заклёпки, а шпильки, в заднюю платину она вкручивалась, а передняя платина фиксировалась штифтом.

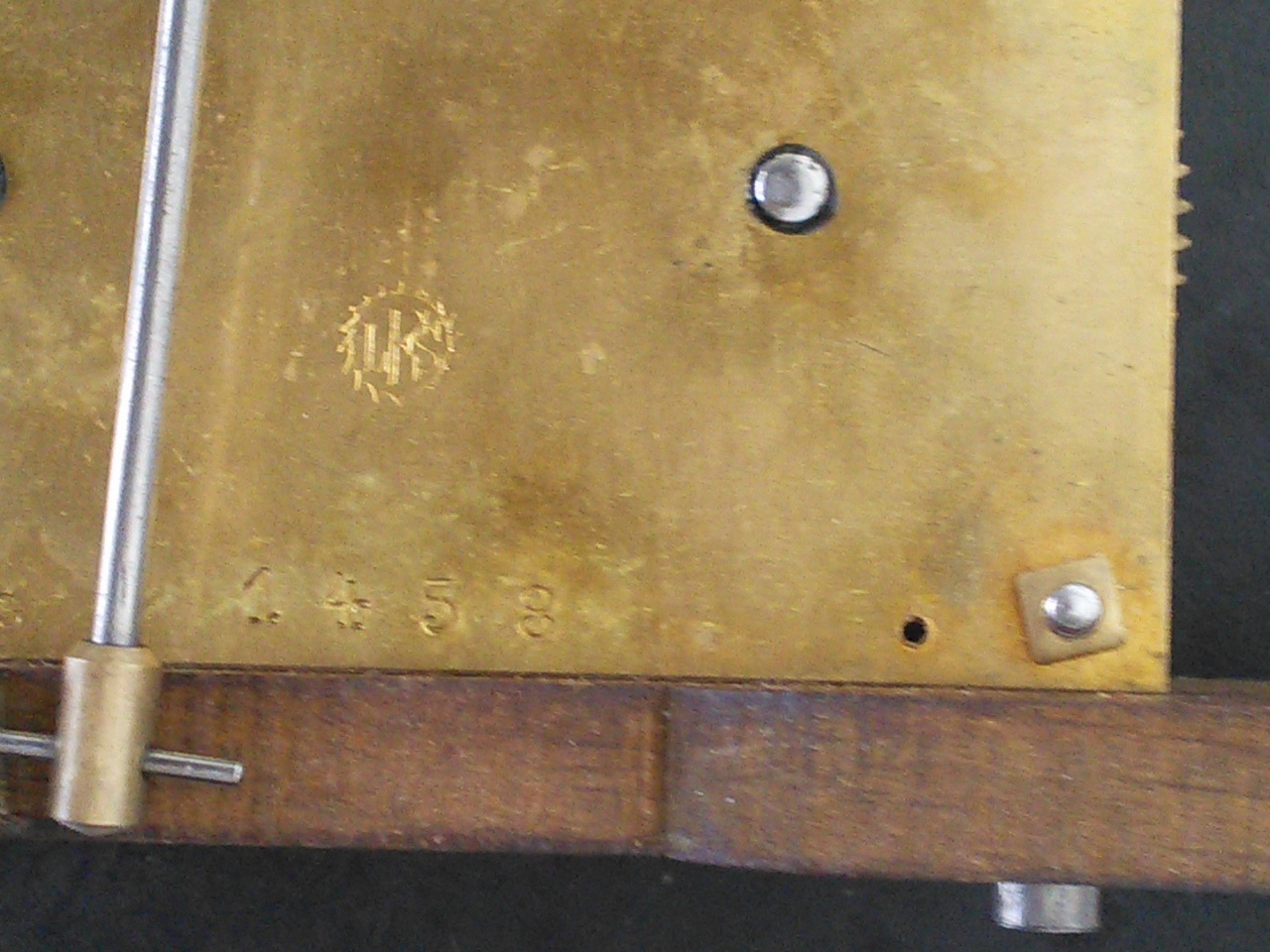

Номерок подправим: 1.458
Вложение 3136052

Николай, добрый день!

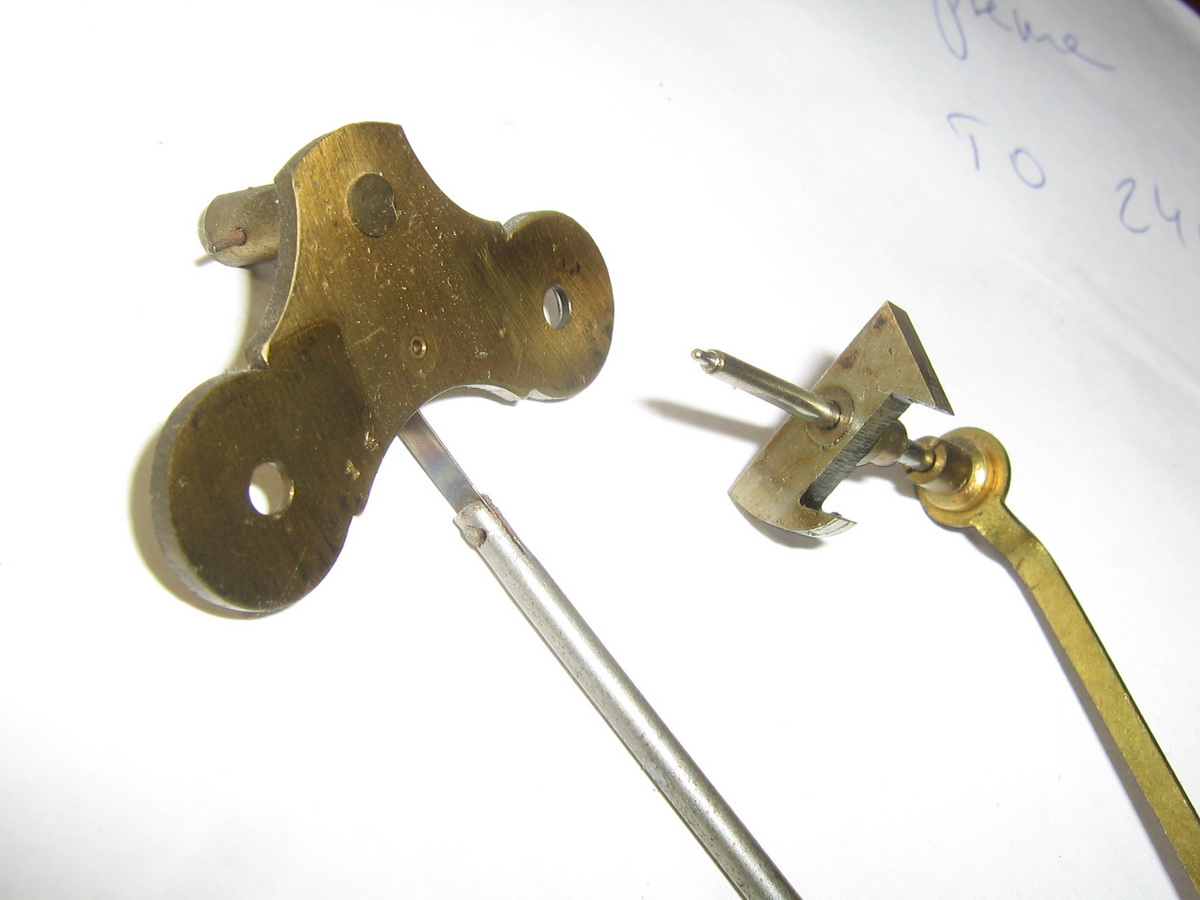

12_368 на 2 молоточка, это 117-ый калибр (предшественник малочисленного 122-ого калибра). Трибы используются цевочные, анкера сначала простые, потом со сменными паллетами (за форму я их назвала "коромысла"):

Вложение 3136409 Вложение 3136326 Вложение 3136327

У меня в базе 30 механизмов 117-ого калибра (самый большой номер 15_180), у всех такая же фиксация на шпильках (заклёпках).

Вложение 3136411 Вложение 3136412 Вложение 3136413 Вложение 3136414

Передняя платина:

Вложение 3136407 Вложение 3136408

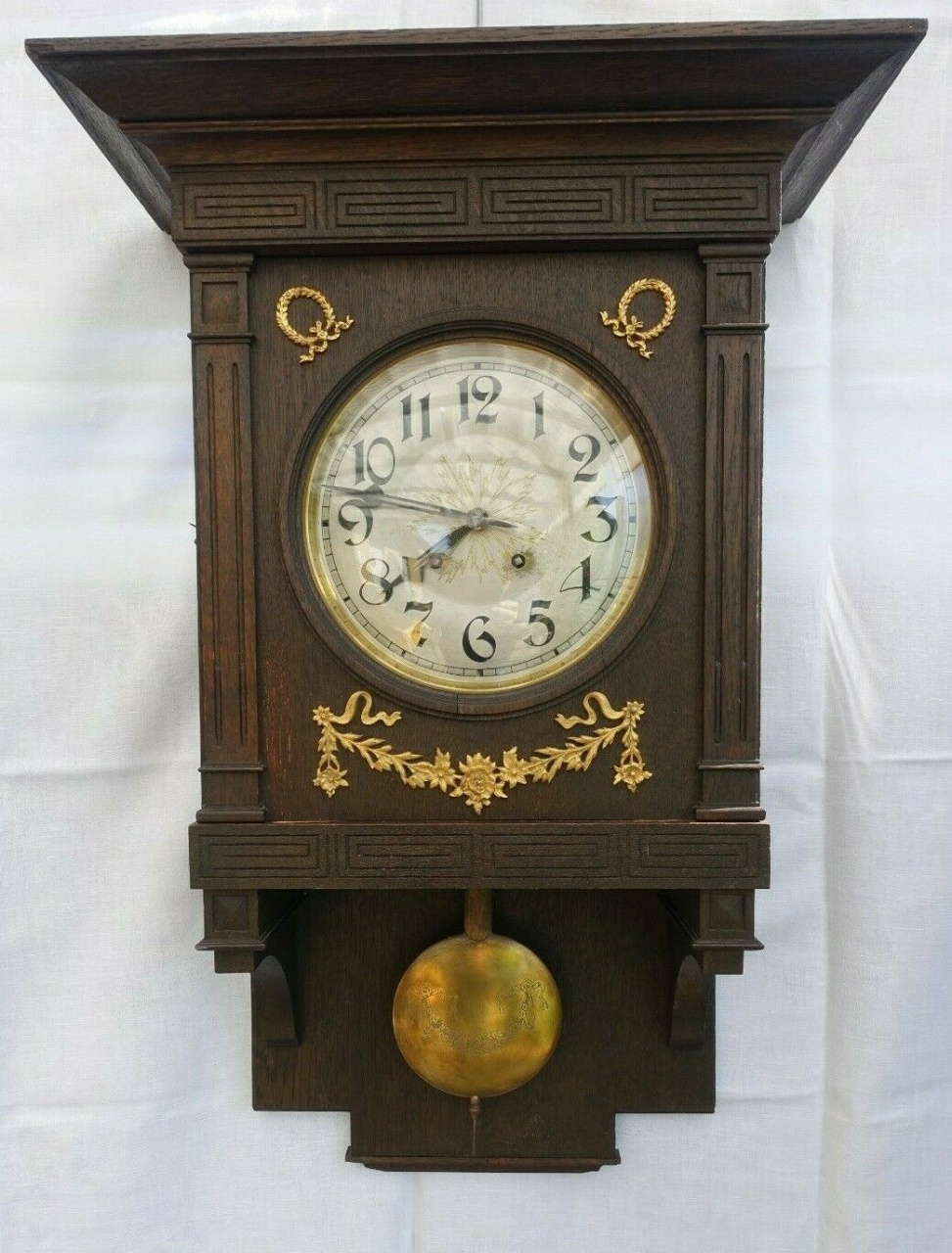

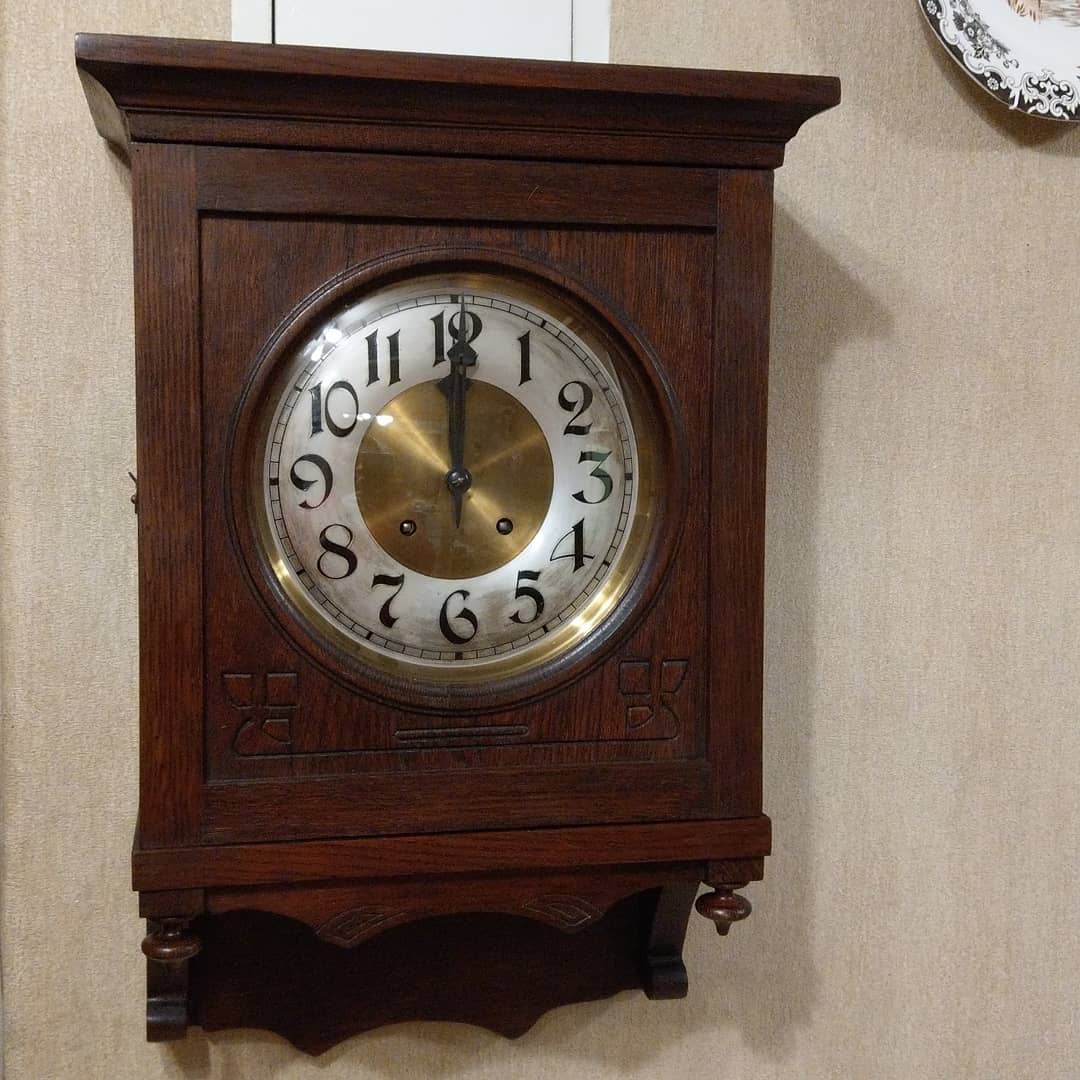

У этого калибра в основном использовались небольшие корпуса лероечного вида с маятниками длиной 34 см.

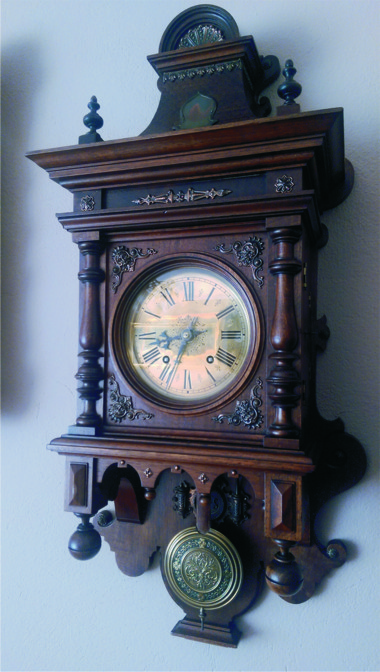

Вложение 3136435 Вложение 3136436 Вложение 3136437 Вложение 3136438 Вложение 3136439 Вложение 3136440 Вложение 3136441

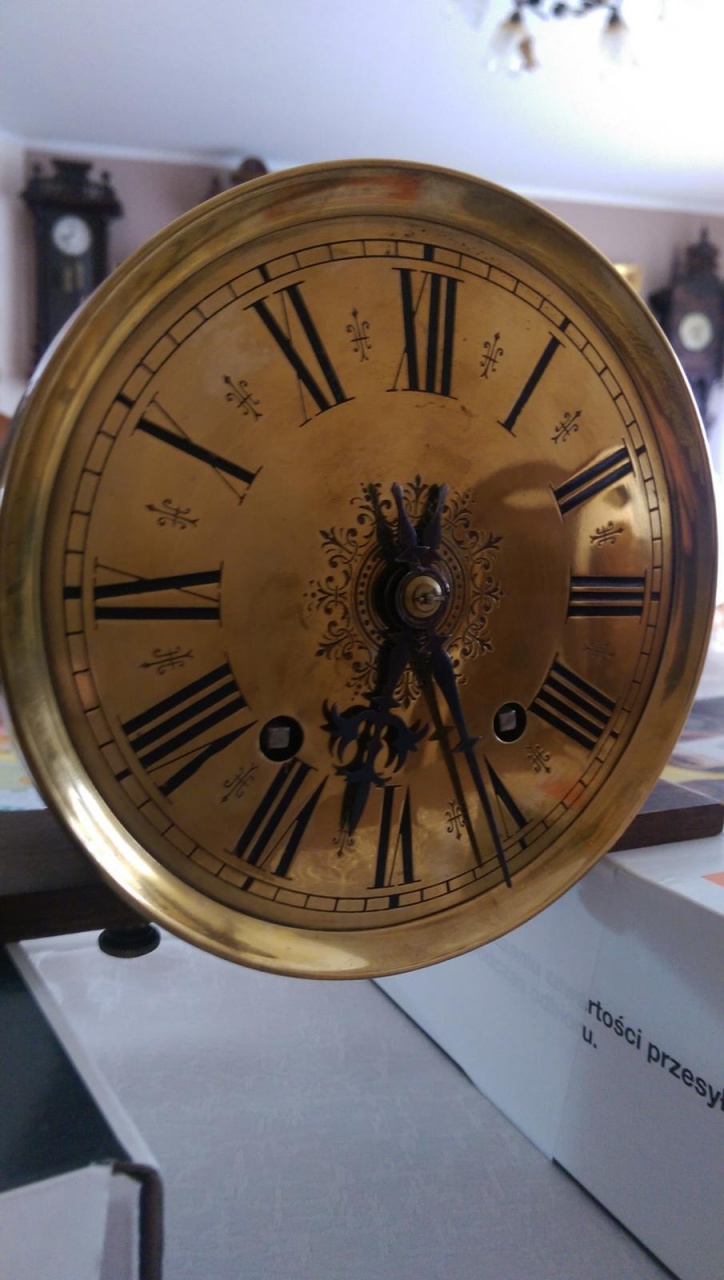

Циферблаты - эмаль, небольшое кол-во латунь + бумага.

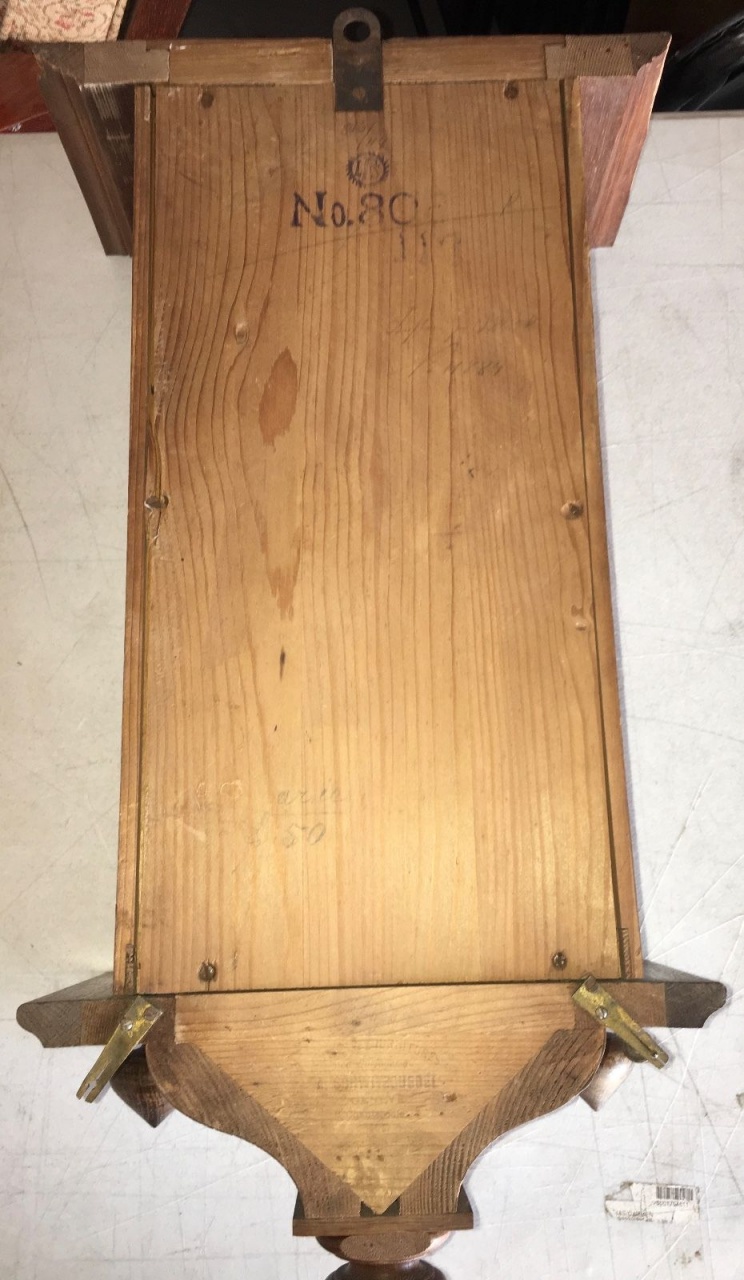

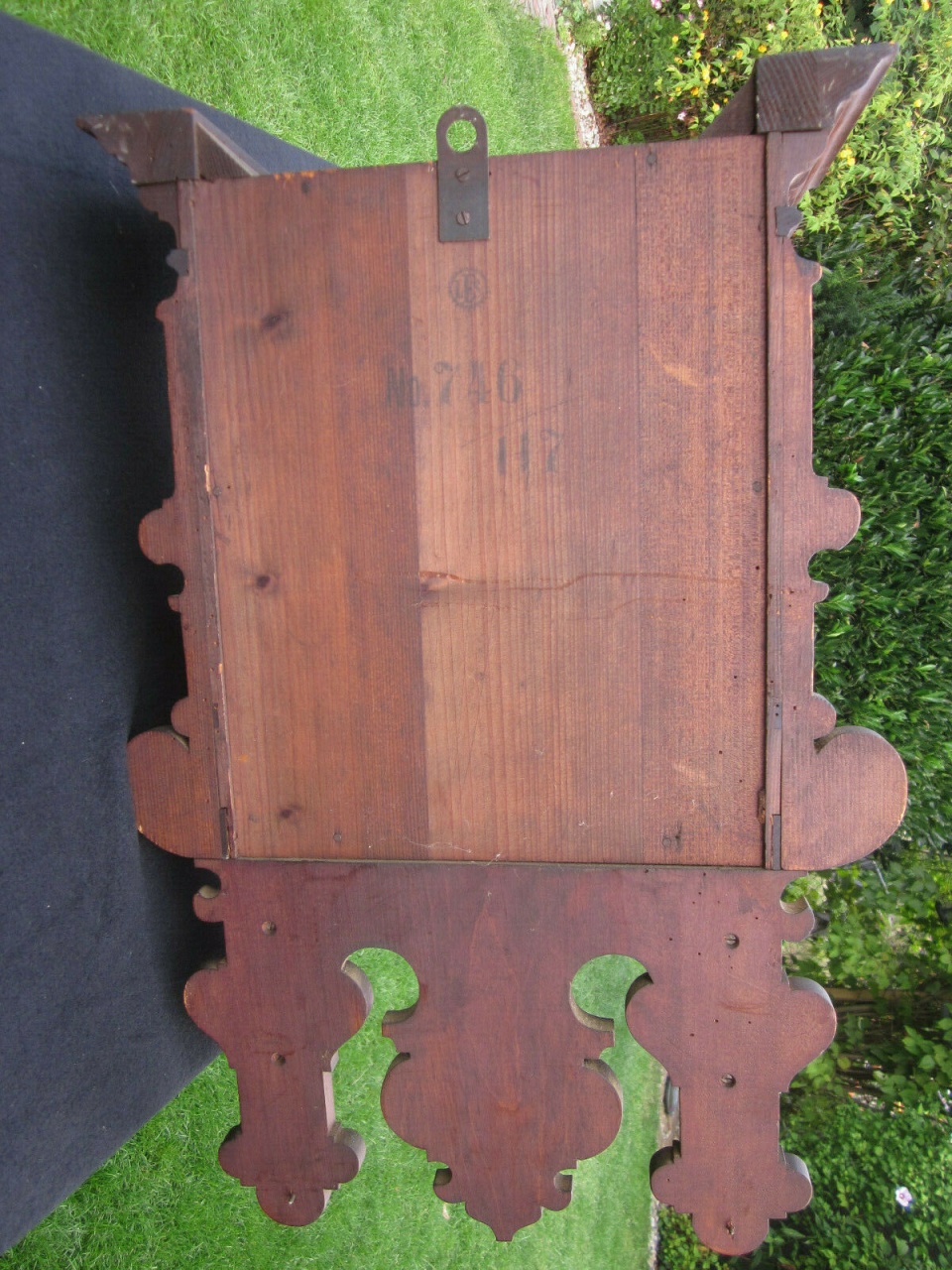

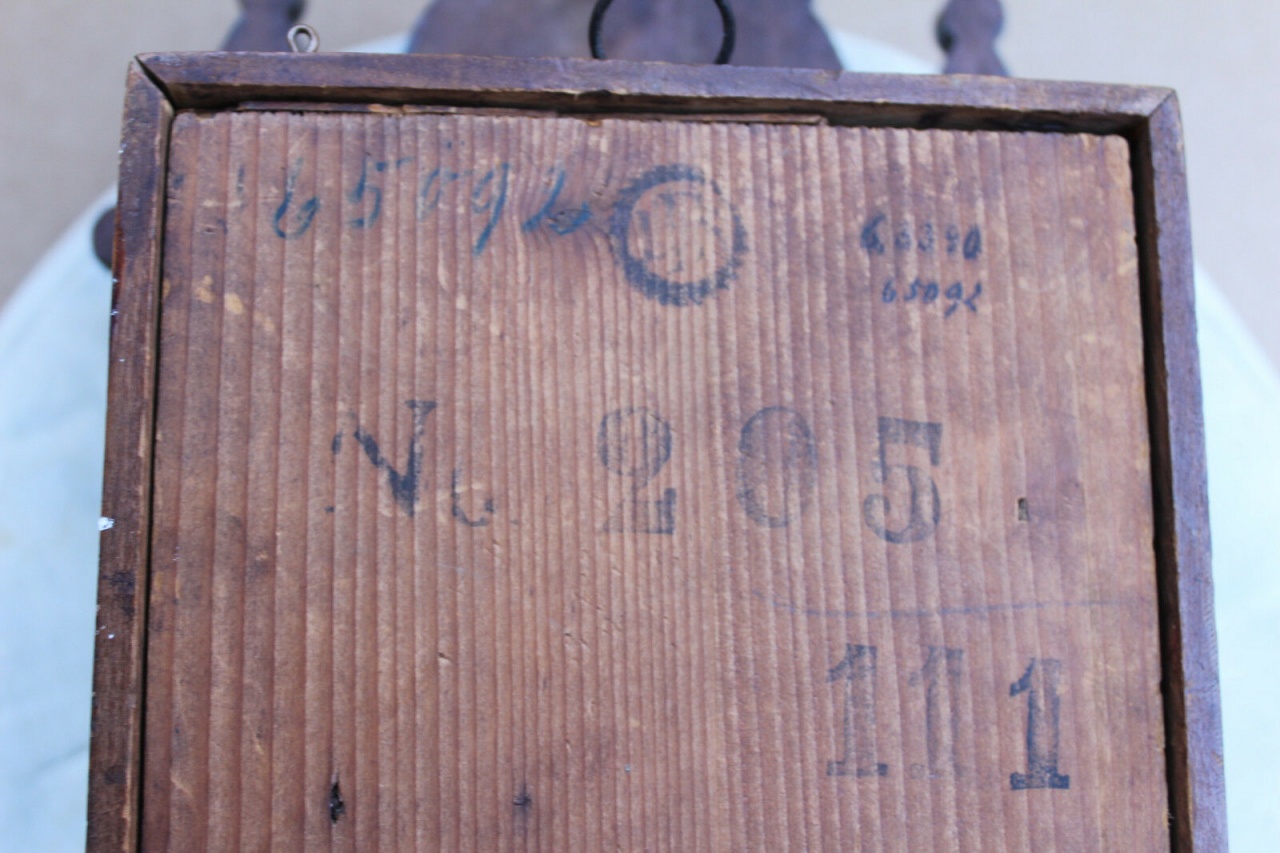

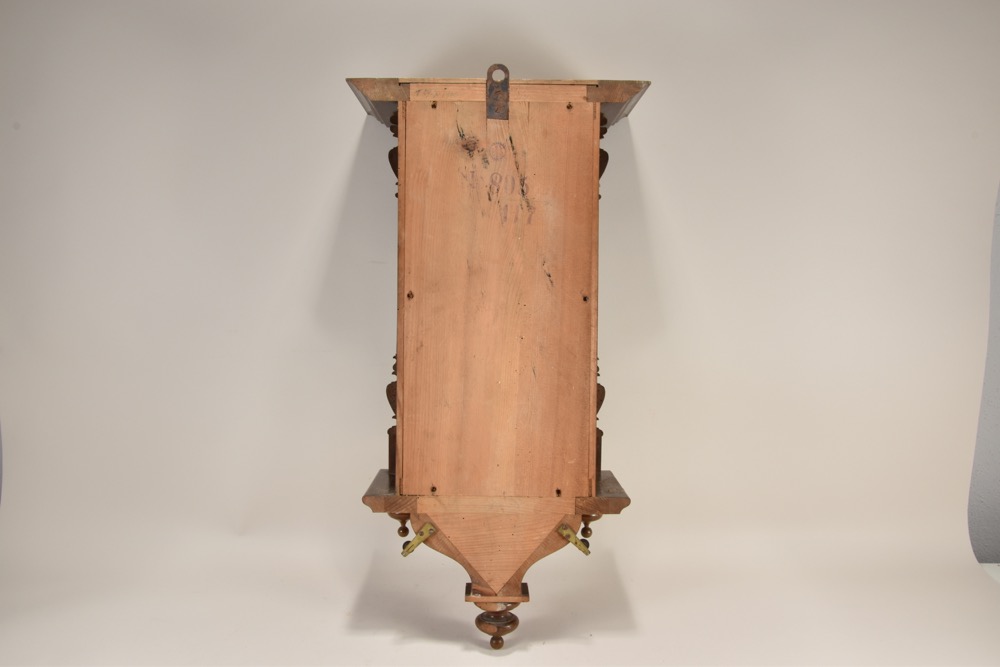

Фото корпусов сзади:

Вложение 3136319 Вложение 3136318 Вложение 3136320

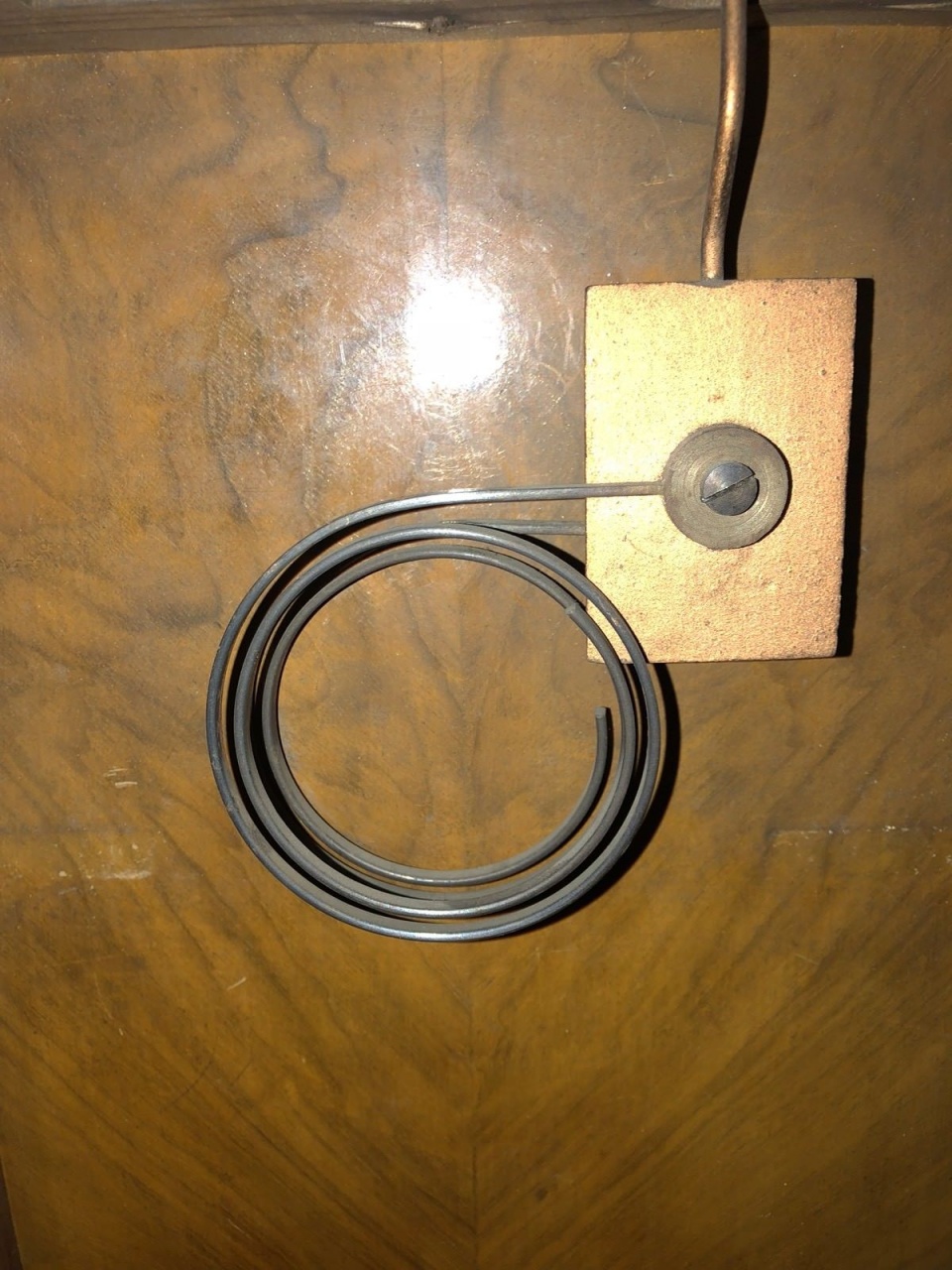

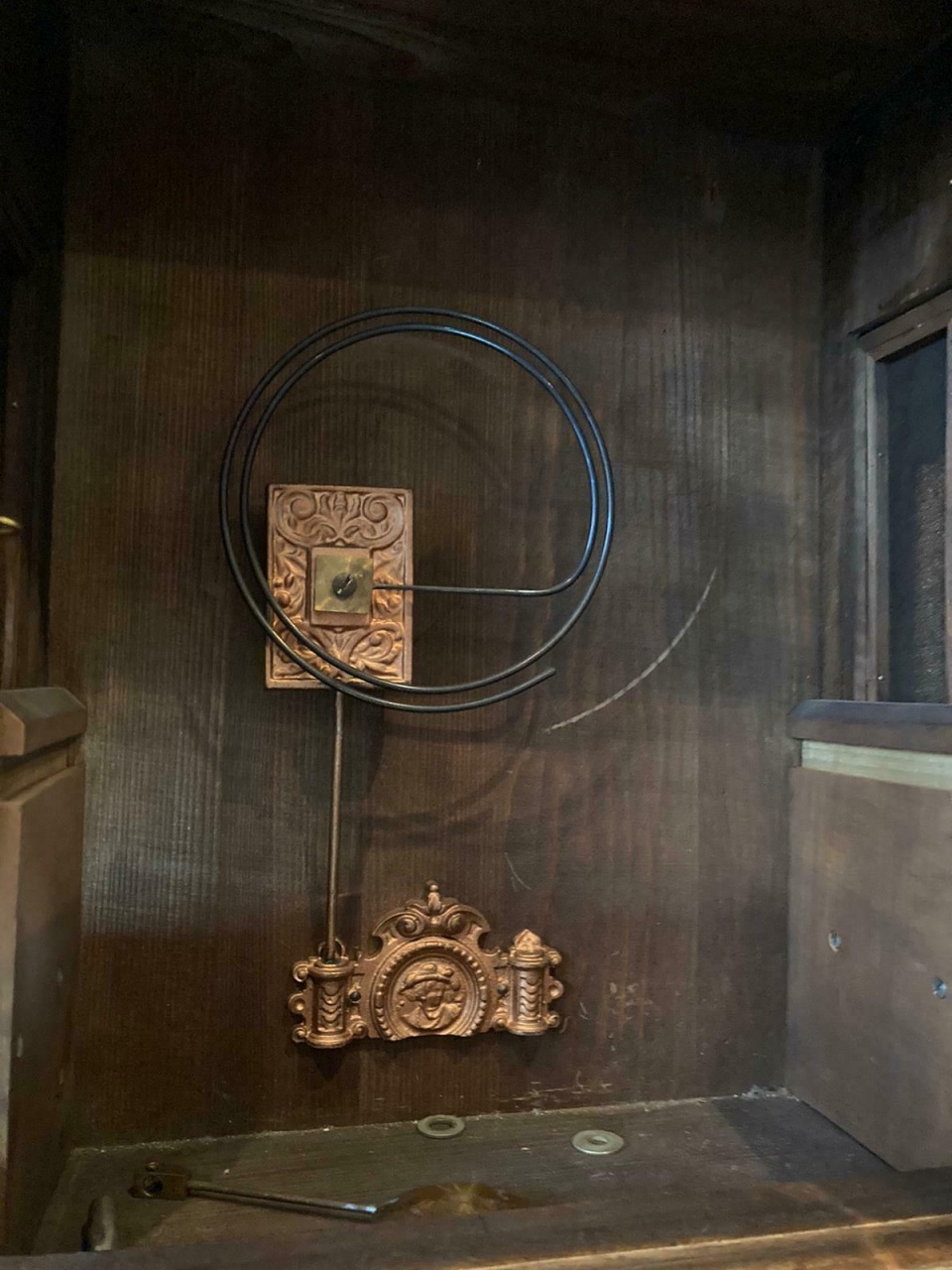

Резонаторы сначала без особенностей, в самом конце с литерами LFS:

Вложение 3136321 Вложение 3136322 Вложение 3136323

Вспомнилось ещё: последние 117-ые калибры с ветровичком-мухой начала 20 века

Вложение 3136393 Вложение 3136394

Татьяна, точно! Осечка вышла. Зато обеспечил переход в теме с 116 на 117, 3/4-й.

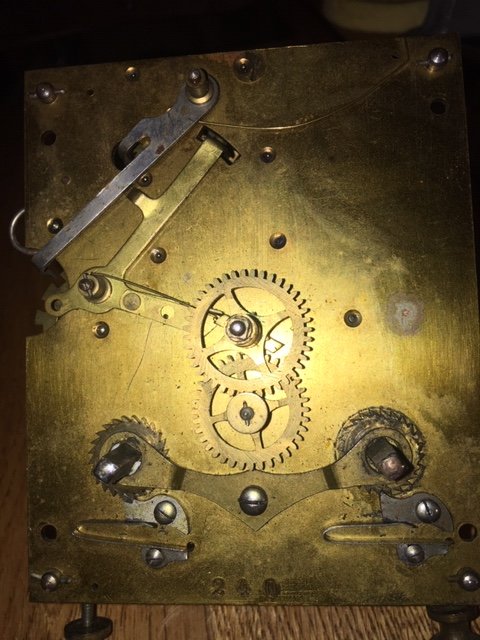

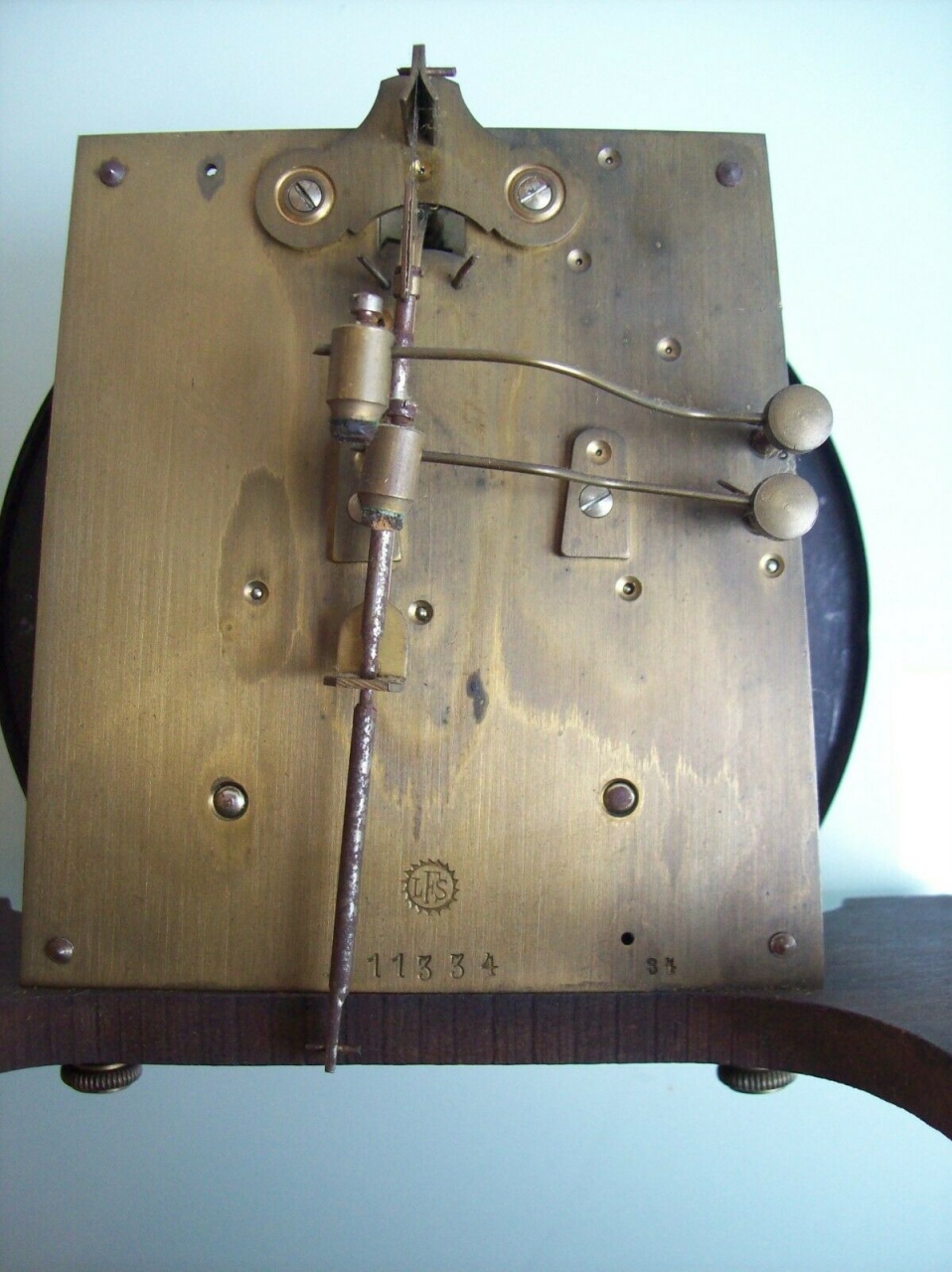

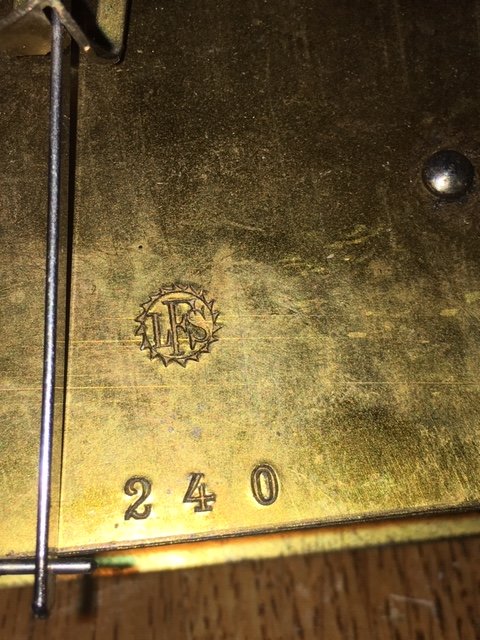

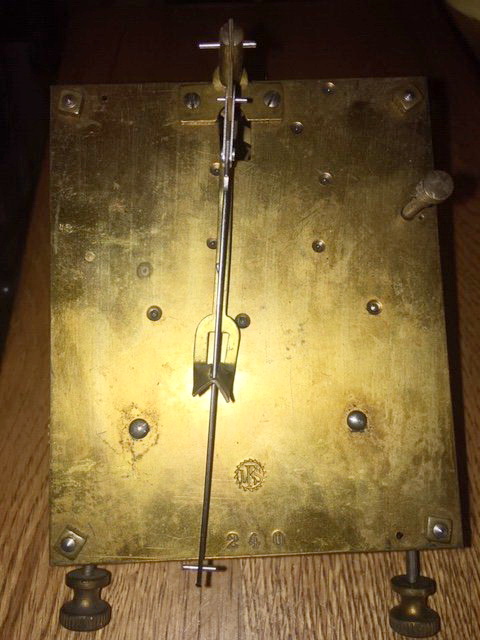

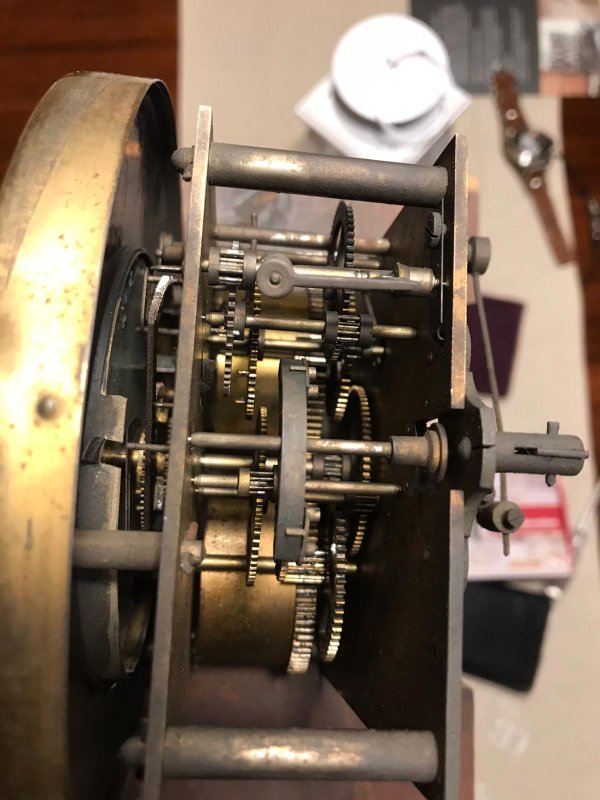

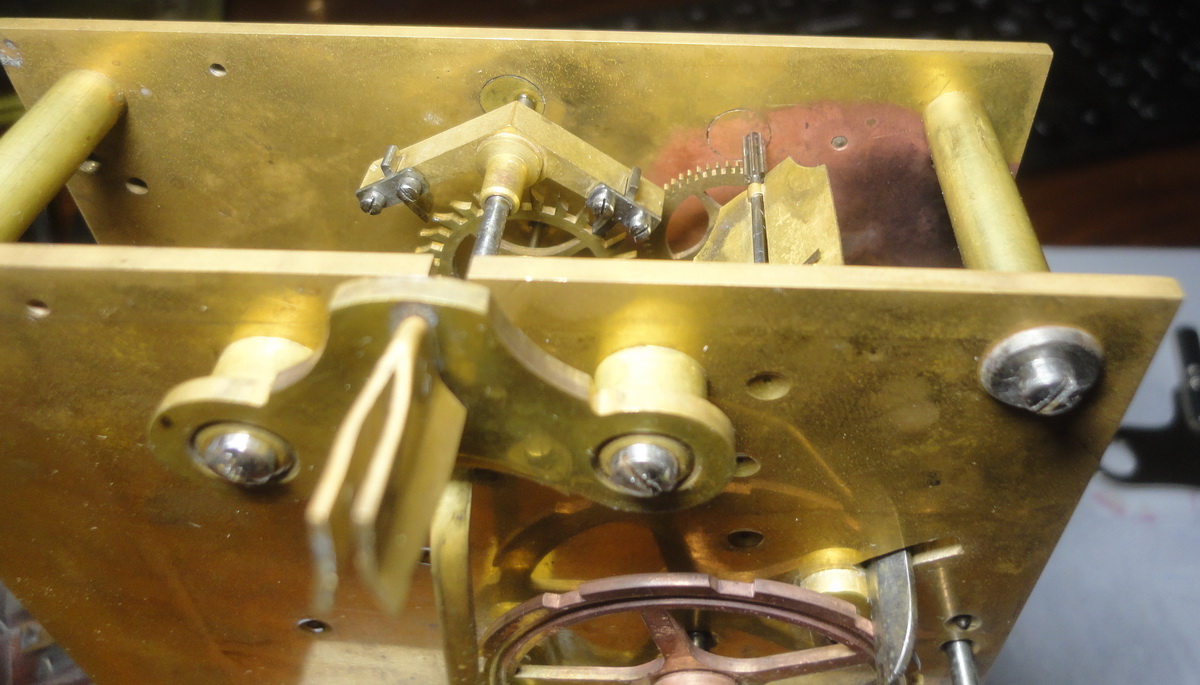

На моём 116-м с квадратными гайками за нумером 240 трибы малых колёс тоже цевочные. И вот ещё, у вот этих 116-х помимо квадратных гаек ещё и платины прямоугольные, а не трапецеидальные. И анкер коромыслом.
Вложение 3136458 Вложение 3136459 Вложение 3136460 Вложение 3136461 Вложение 3136462

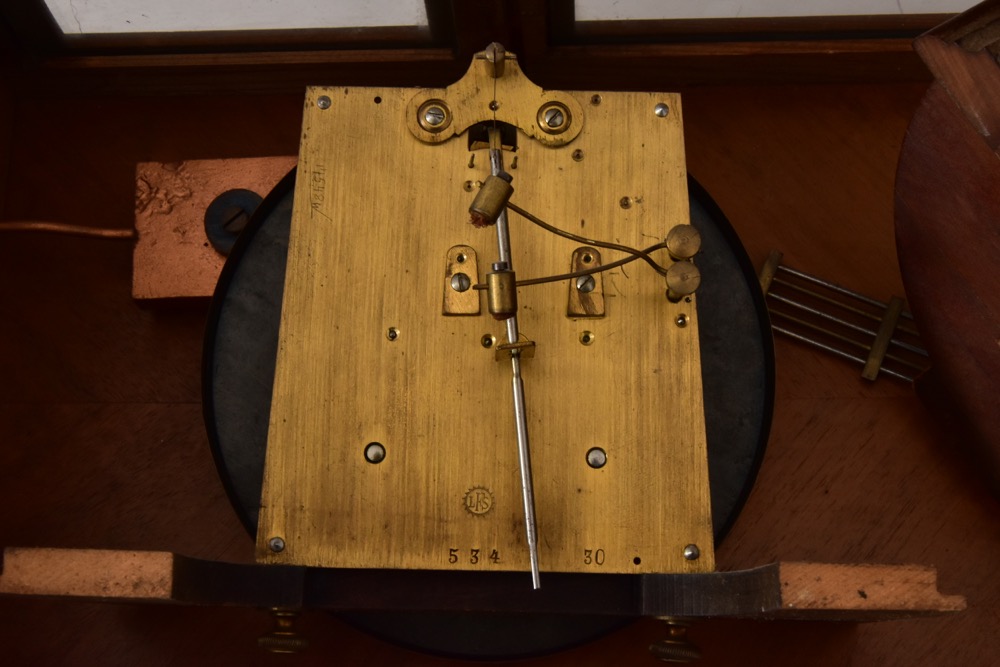

И вот ещё: на моём 117-м с номером 534, что у тебя показан первым, анкер в виде французской скобы.
Вложение 3136479

Коля, пока есть настроение special for you о твоём любимце - 111 калибре:

Вспоминая тему http://forum.watch.ru/showthread.php...B7%D0%B8%D0%B2, в которой в корпусах LFS долгие годы (с середины/конца 1880-ых) использовались механизмы C.Werner, при сравнении механизмов видно, что LFS старательно повторили в своём 111-ом калибре вернеровский мех.

Вложение 3136496 Вложение 3136497

Вложение 3136499 Вложение 3136500

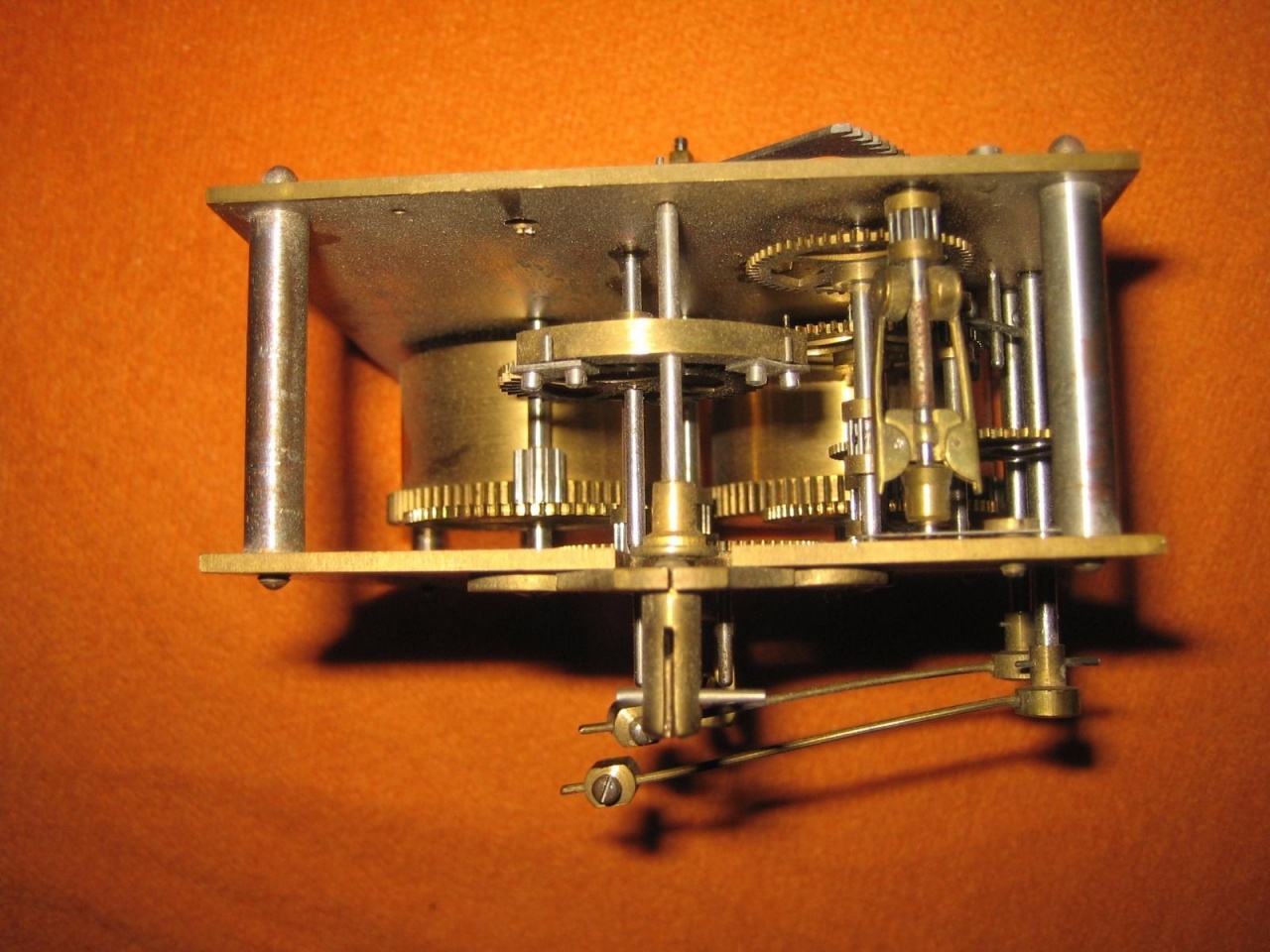

Здесь уже винты, фрезерованные трибы и анкера со съёмными паллетами.

В моей базе данных самый большой с/н 7_685.

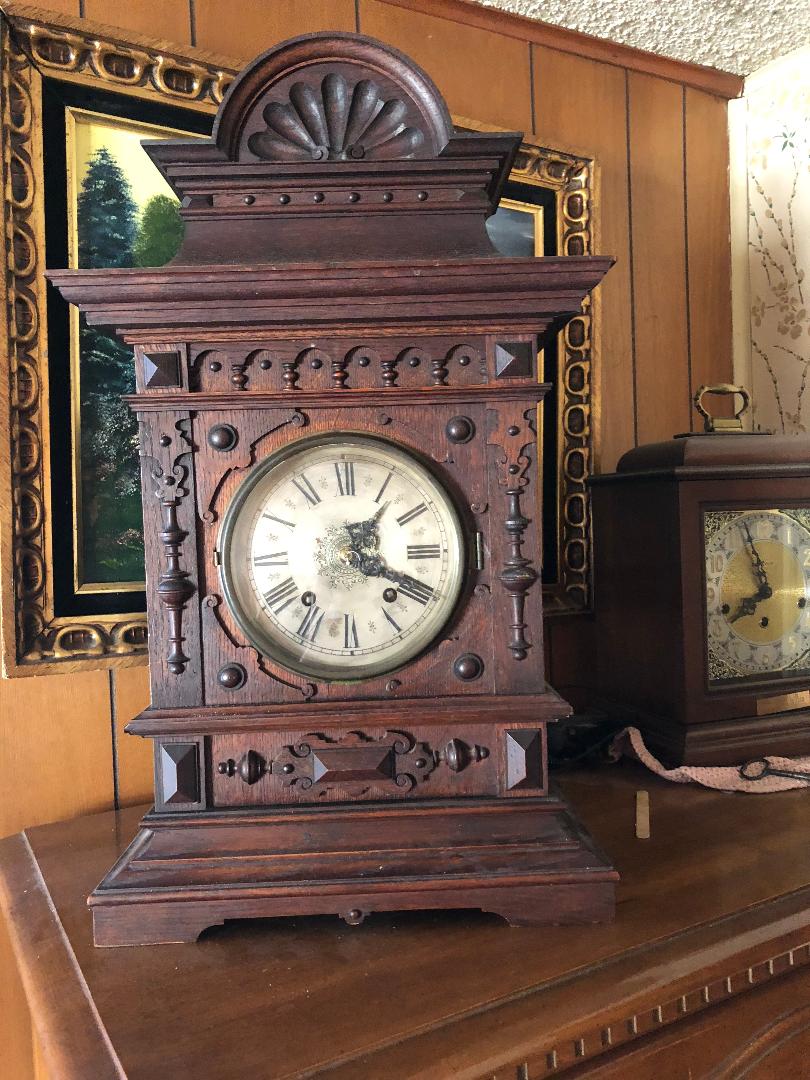

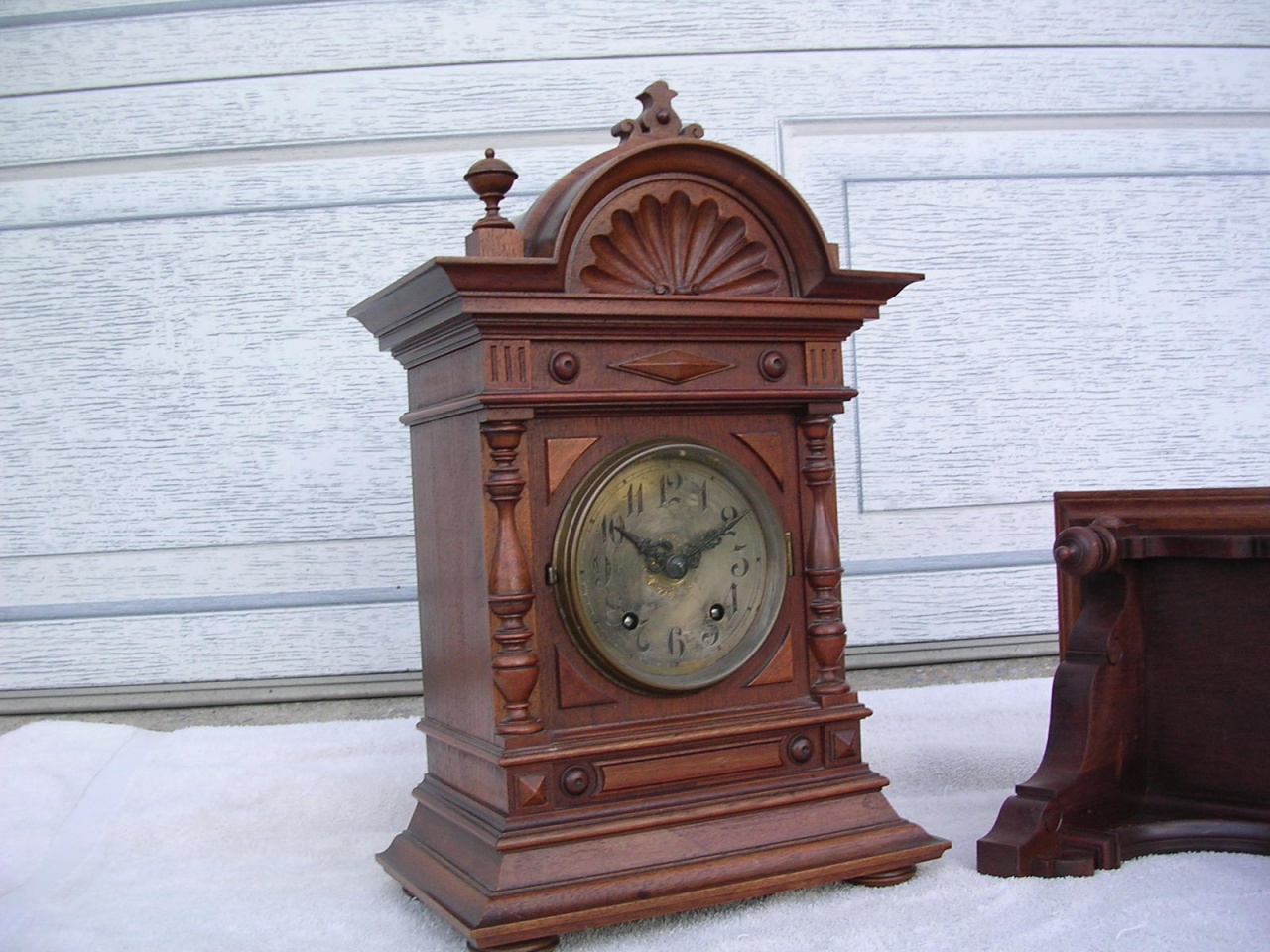

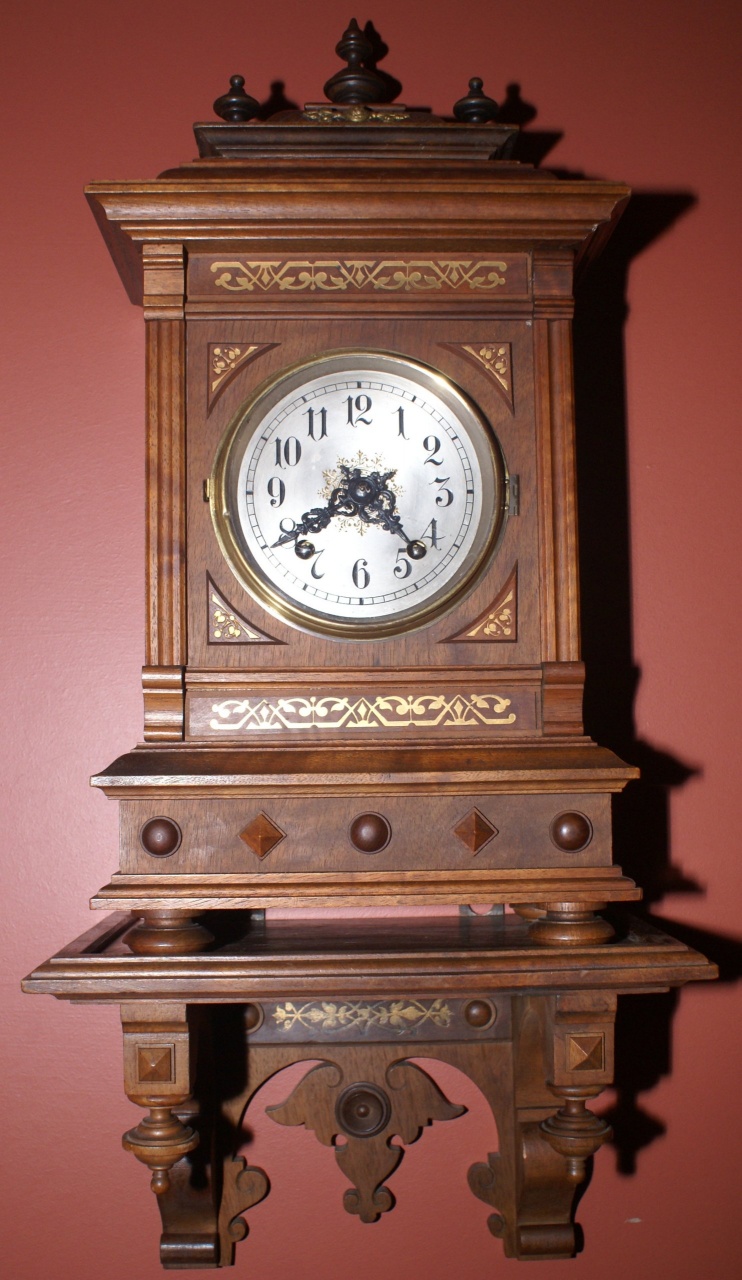

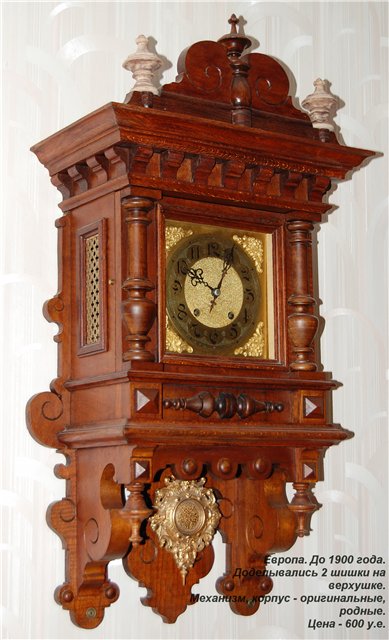

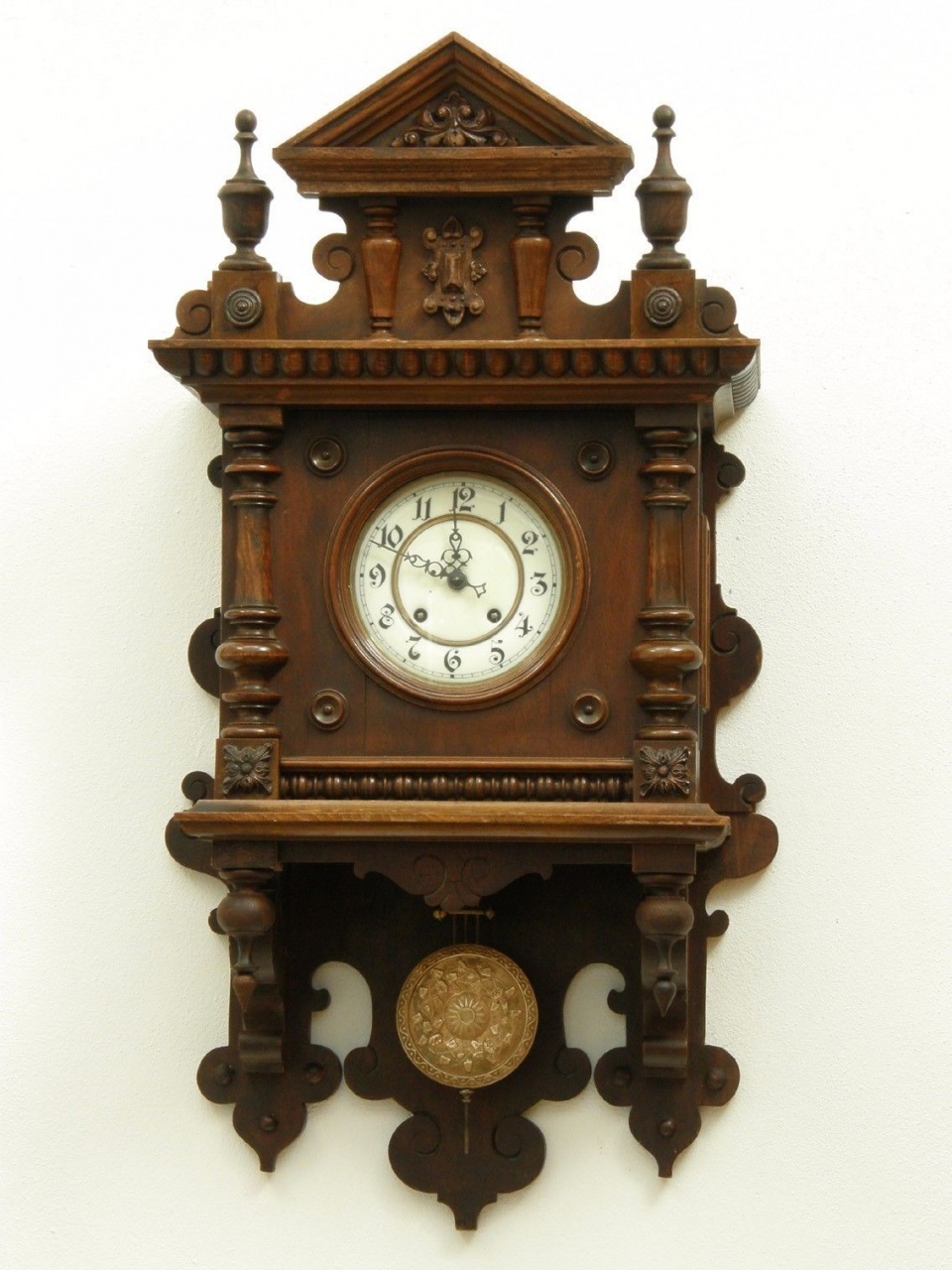

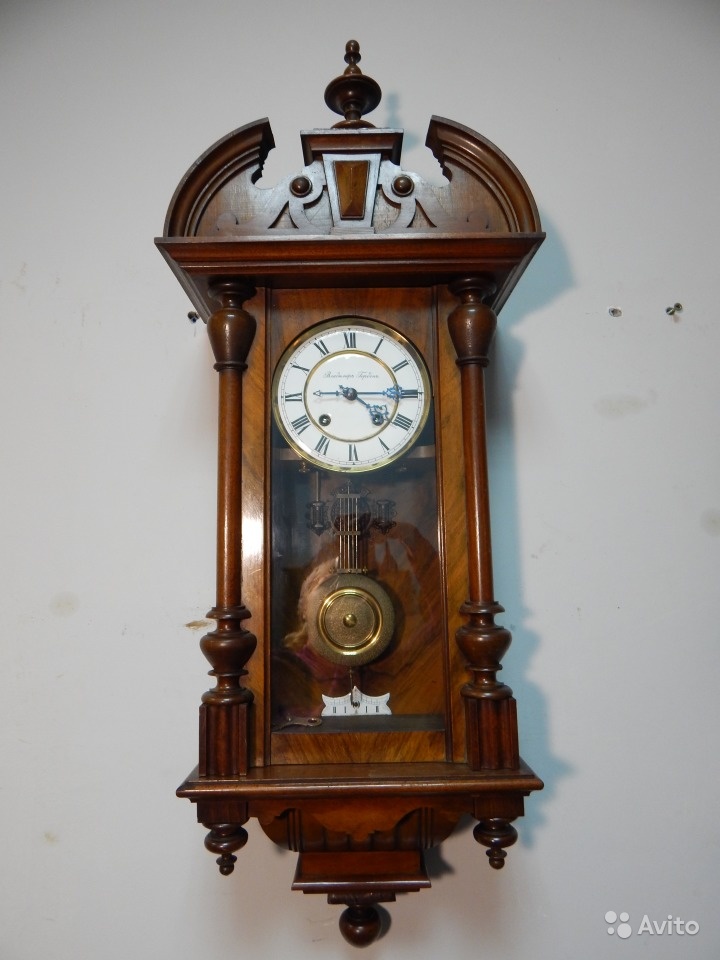

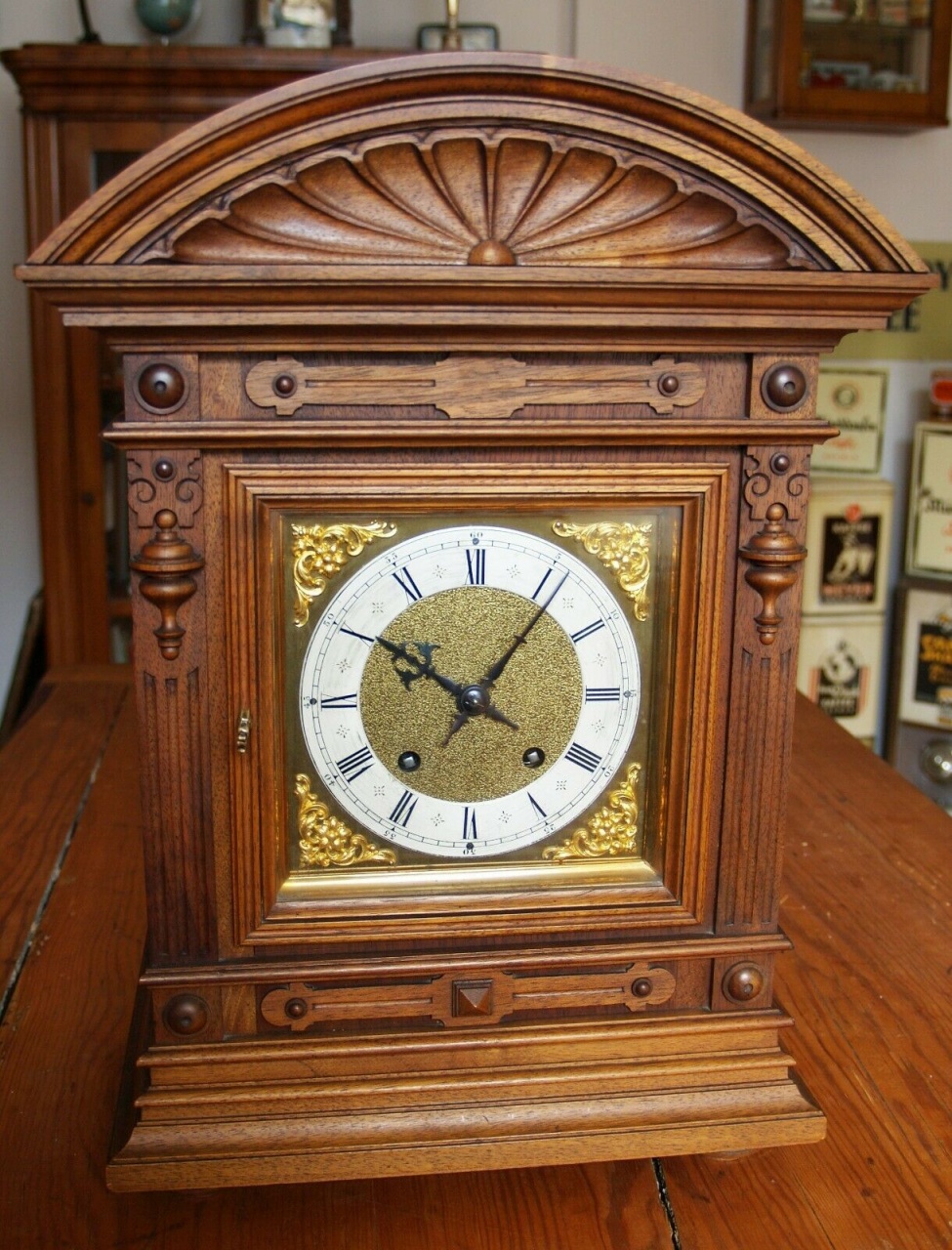

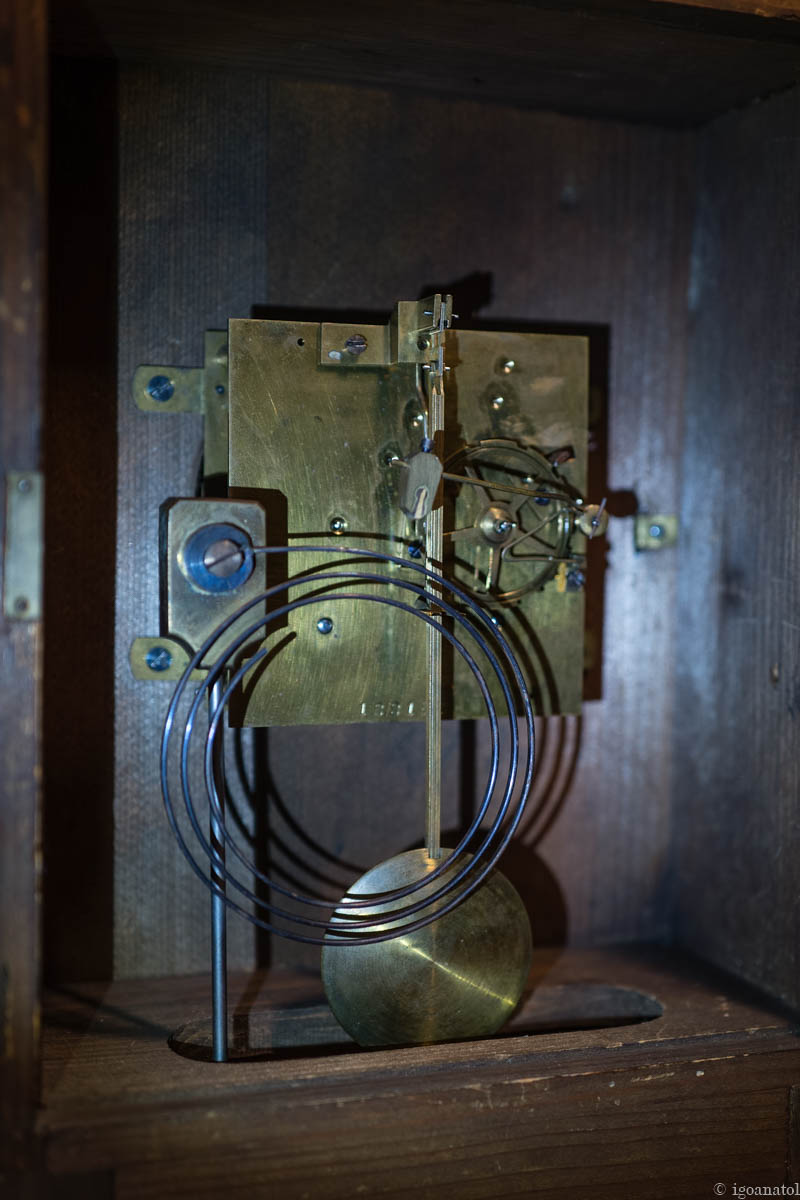

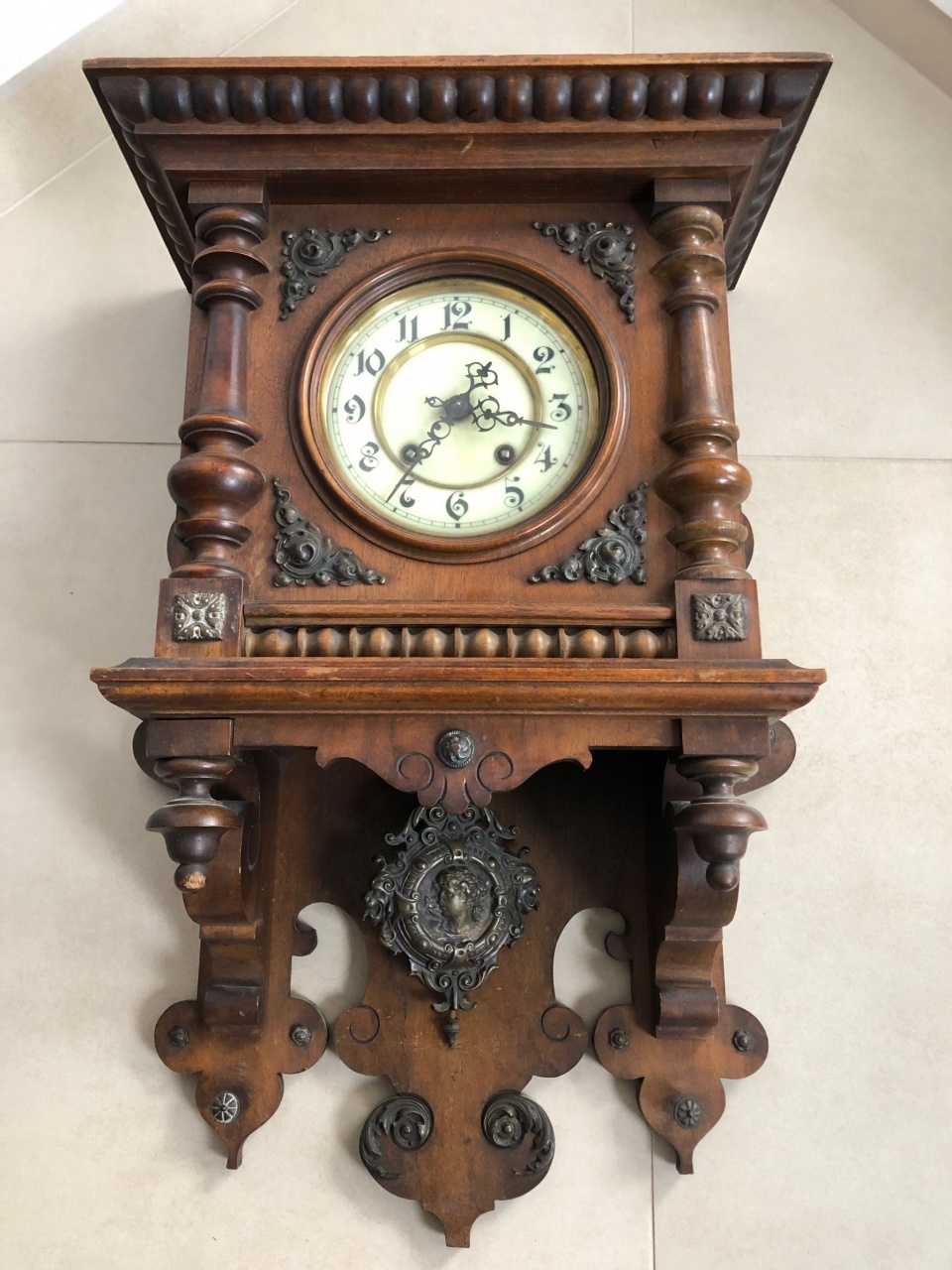

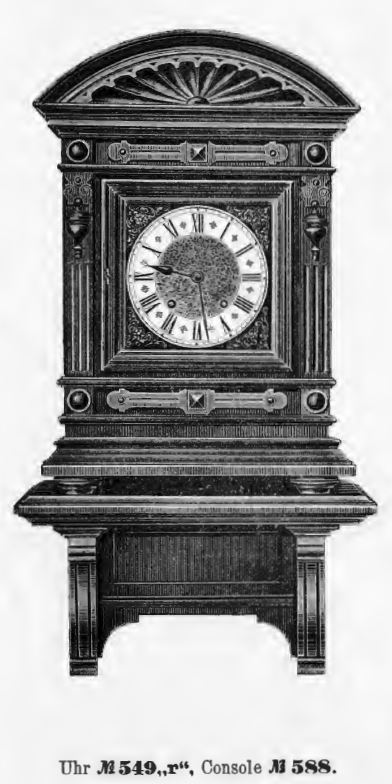

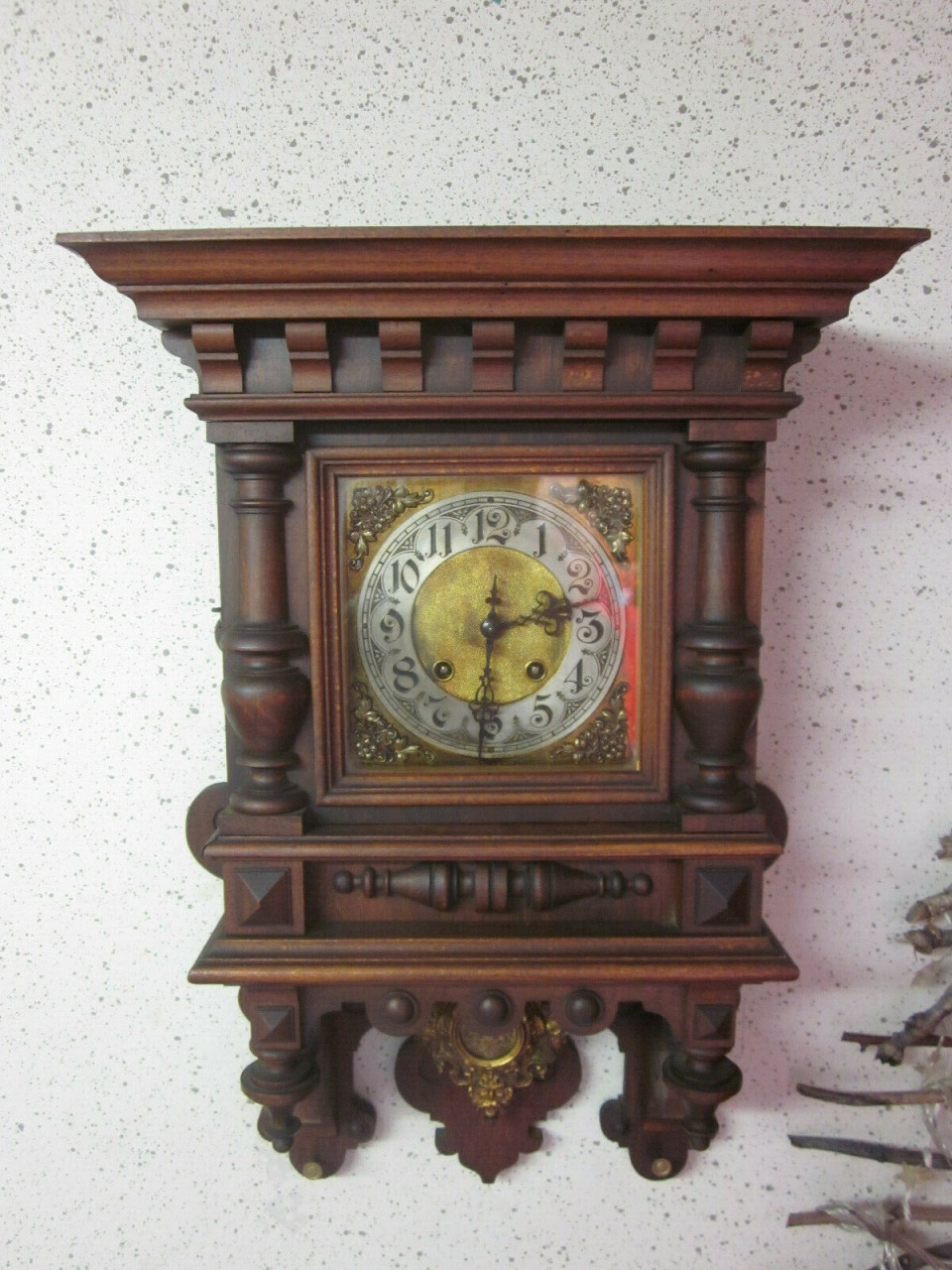

Этот калибр использовался в основном для консольных механизмов с короткими маятниками, богатыми циферблатами и красивыми стрелочками:

Вложение 3136506 Вложение 3136507 Вложение 3136512 Вложение 3136508 Вложение 3136510Вложение 3136511 Вложение 3136509

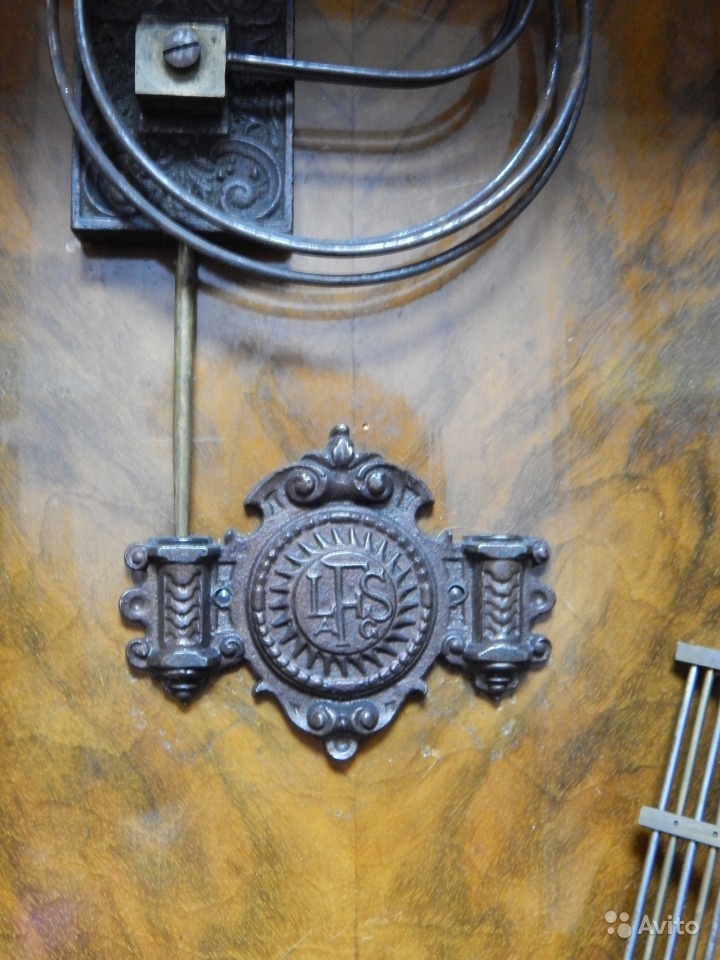

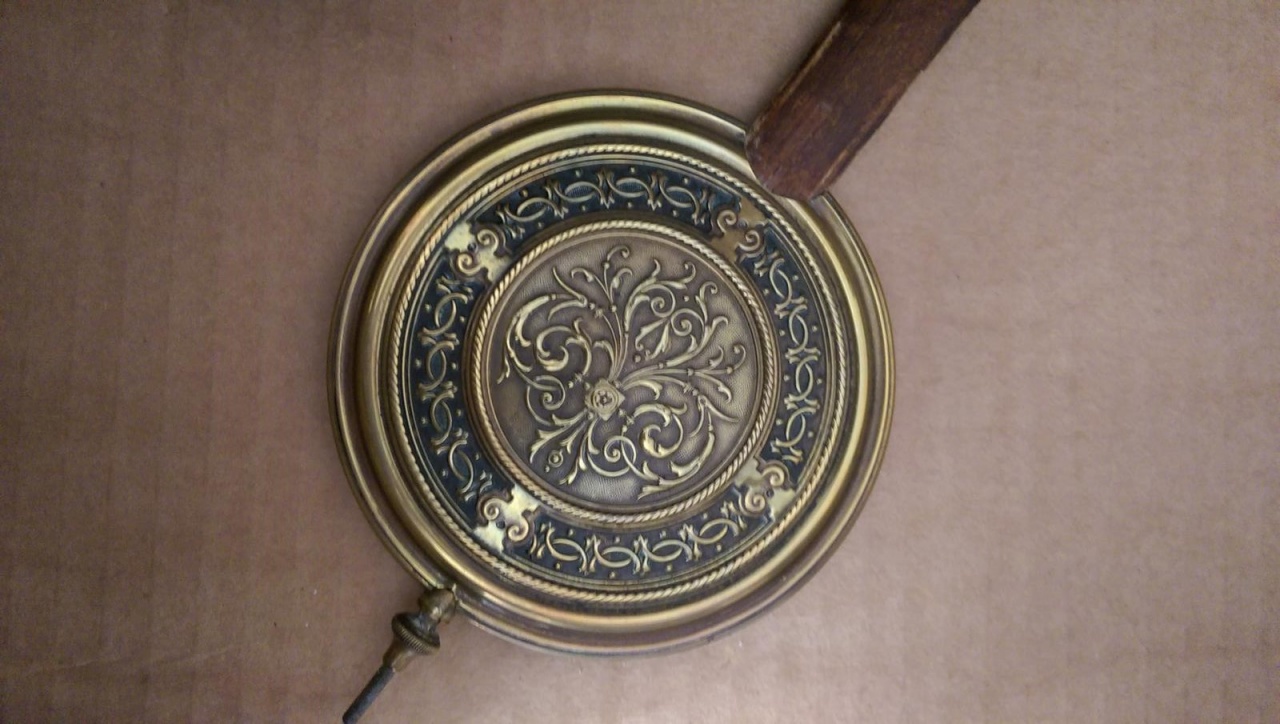

В этой нумерации появился резонатор с ЛФС-овской дамой в шляпе:

Вложение 3136524

Чаще этот резонатор использовался в 126-ом калибре, который в моём представлении начал использоваться одновременно с личным* 111-ым калибром LFS.
* в отличии от 111-ого калибра в исполнении C.Werner.

Круто, Таня, а ведь и точно похож!

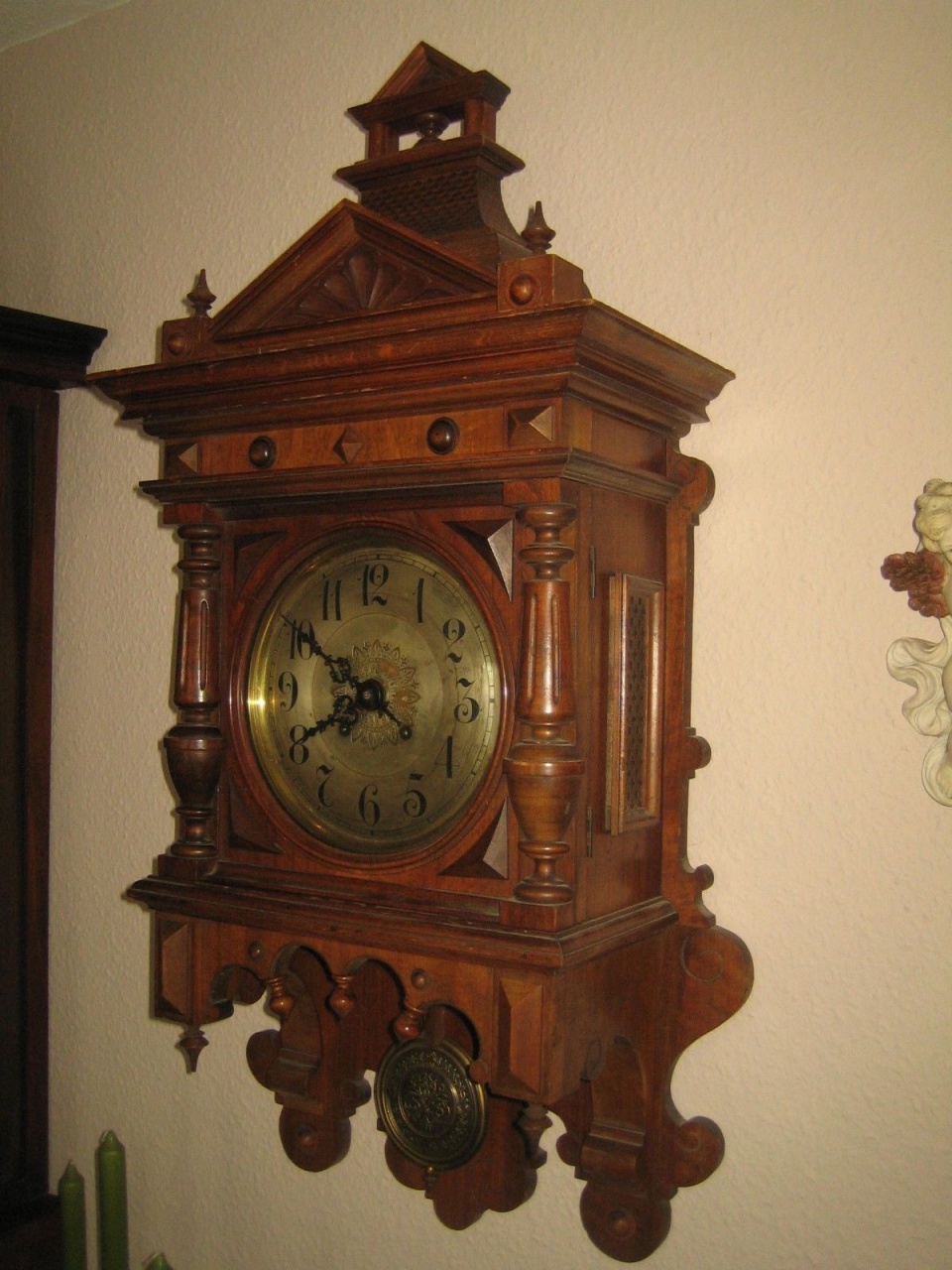

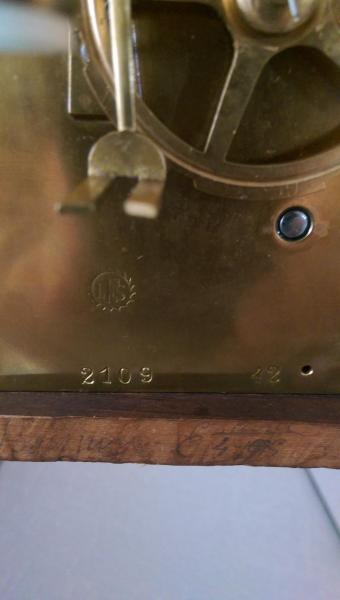

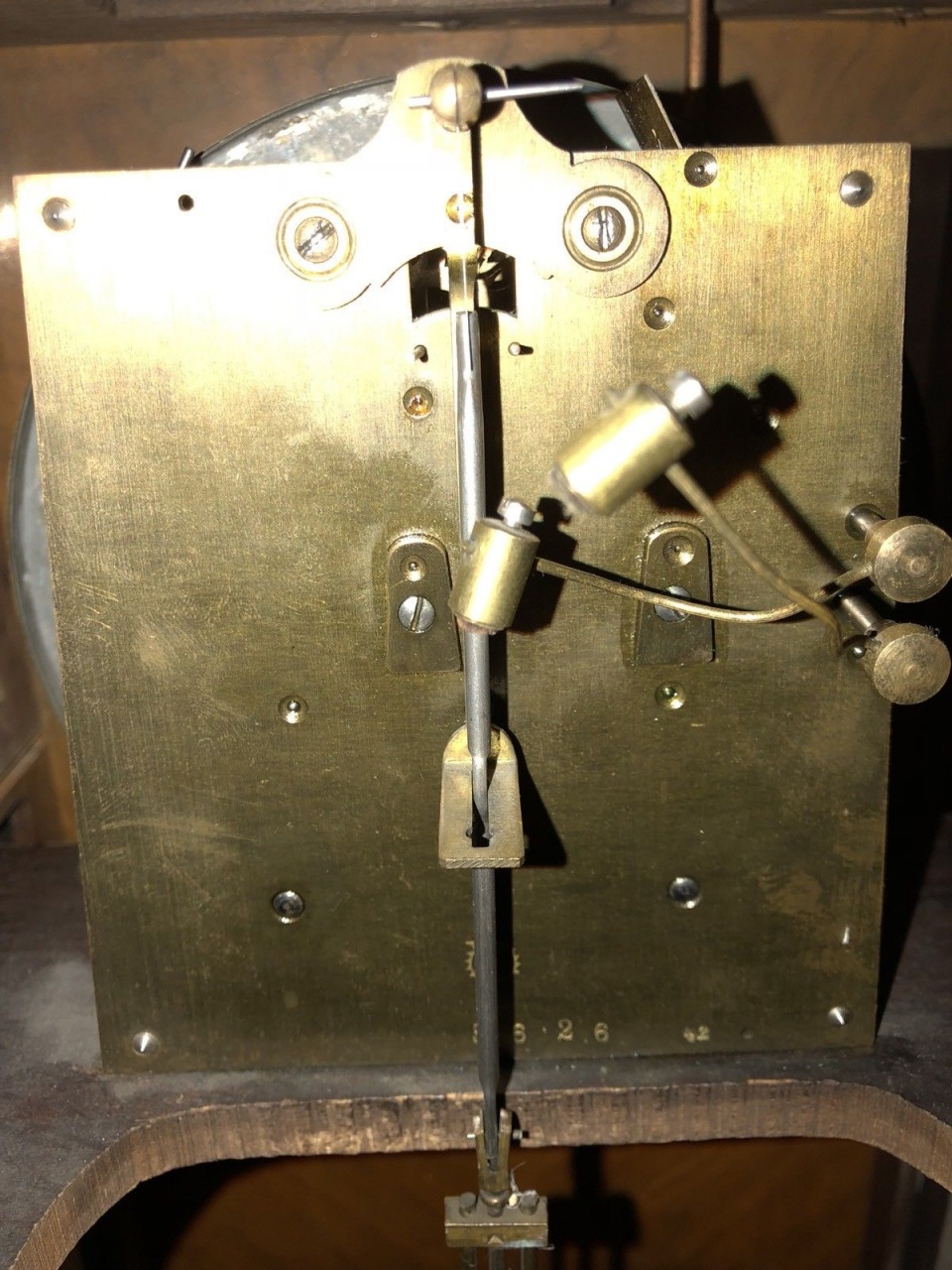

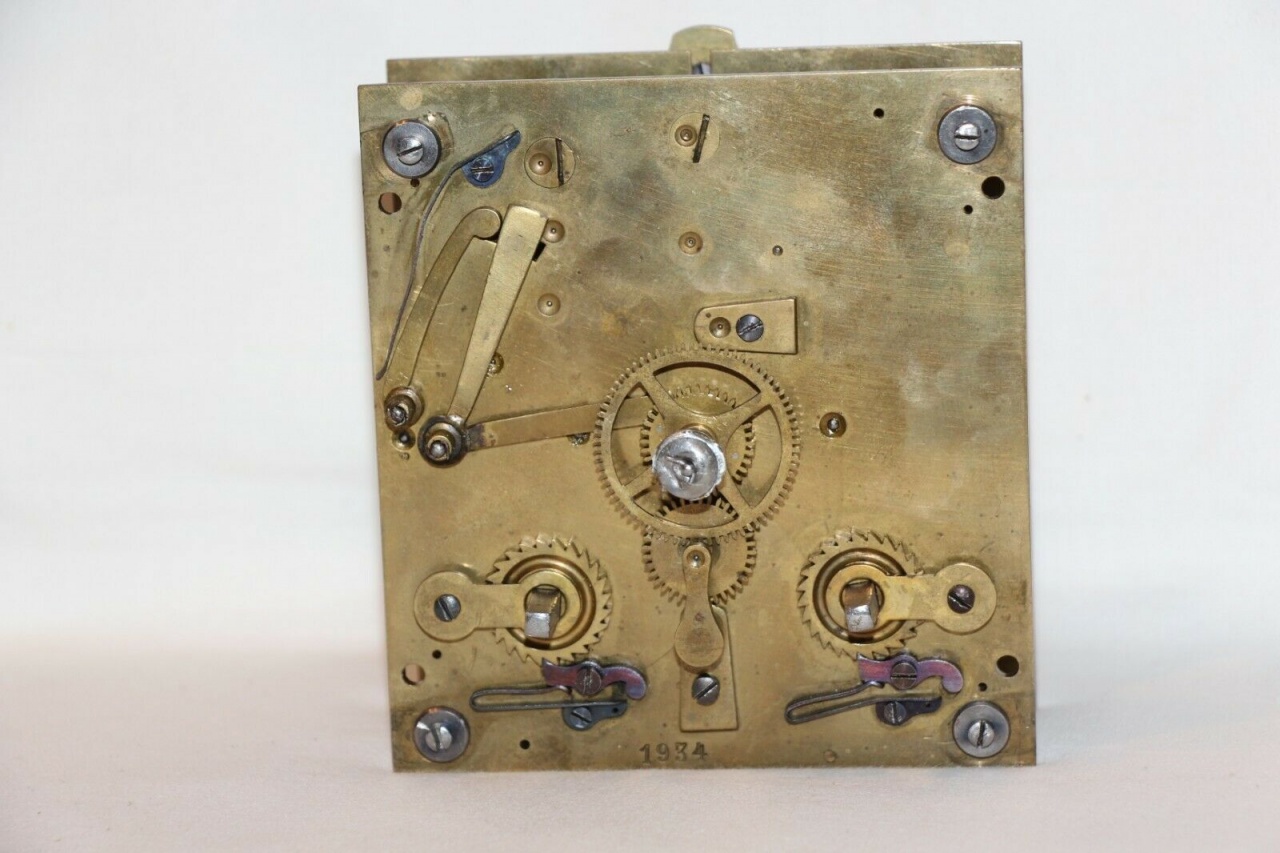

Мне попался единственный 111-й мех для настенных часов с маркировкой 42 (длина маятника) с номером 1.934, и я его добыл-таки, лежит, ждёт своего корпуса. Вот он:
Вложение 3136537 Вложение 3136538 Вложение 3136539 Вложение 3136540 Вложение 3136541

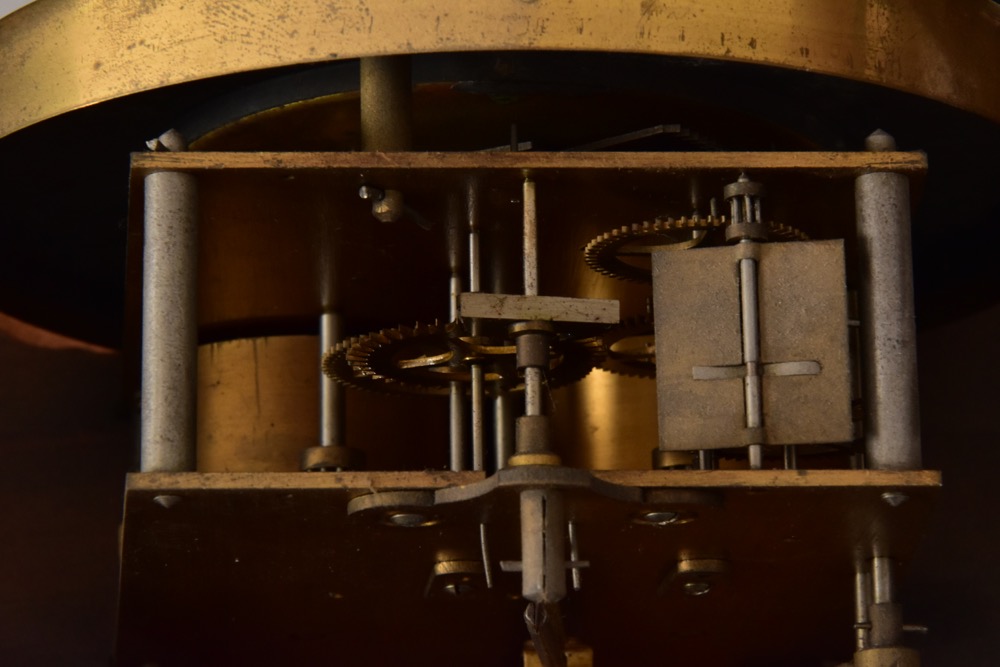

А ещё у меня есть мини-freiswinger, вот он:
Вложение 3136544 Вложение 3136545 Вложение 3136546 Вложение 3136547
Но на этом маятник 19 см.

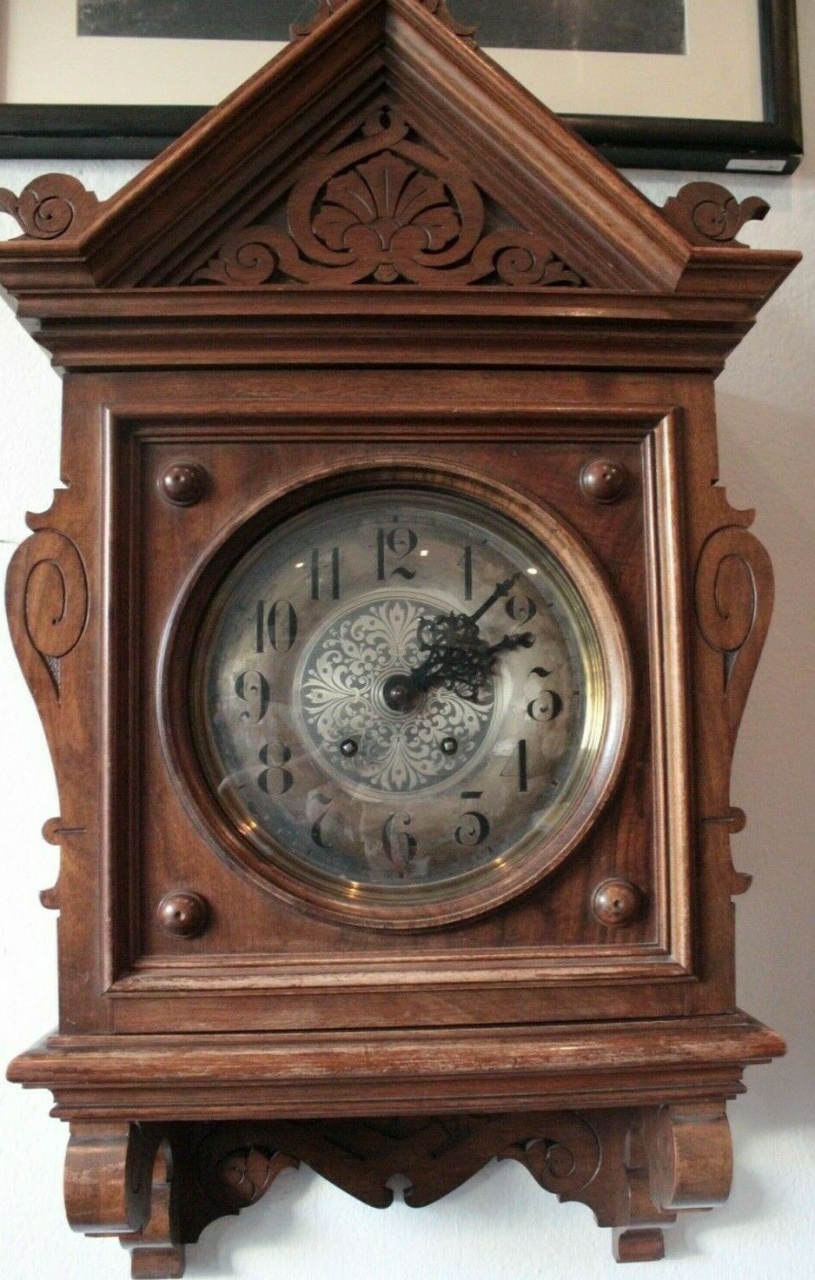

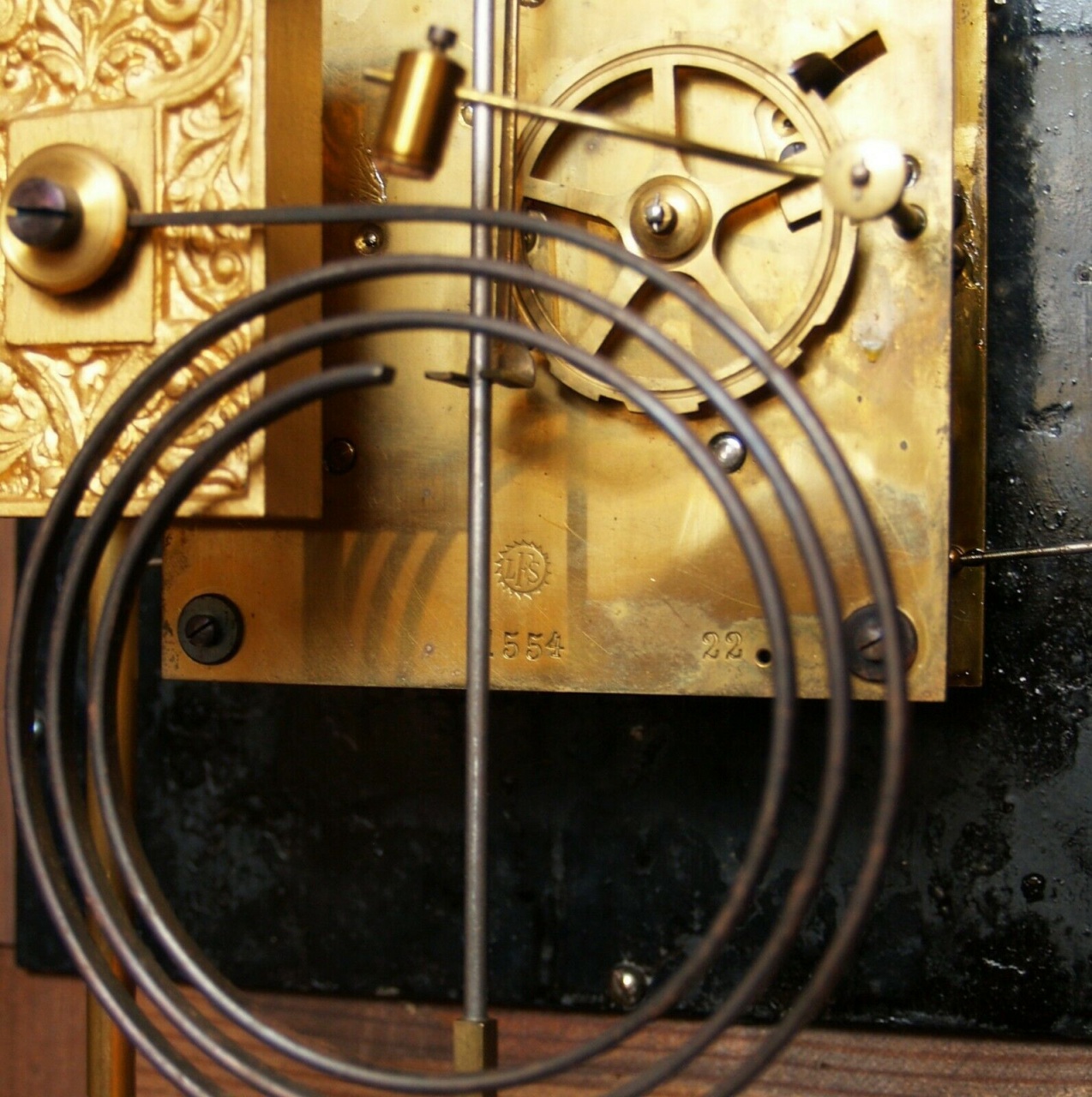

А ещё есть консольник без консоли со 111-м с маятником 22 см:
Вложение 3136550 Вложение 3136551 Вложение 3136552 Вложение 3136553
А ещё один лежит в Гамбурге, пока его не привезти.

У меня в базе данных только один с 42, манерный

Вложение 3136554 Вложение 3136555 Вложение 3136556 Вложение 3136557

Точно, здесь 111-й мех, а я раньше не определился, думал, что может быть и 126-й. Но у 126-го нет центрального моста, как на этом:
Вложение 3136560

Хочу написать о моделях LFS, которые пока не попали в каталог Николая.

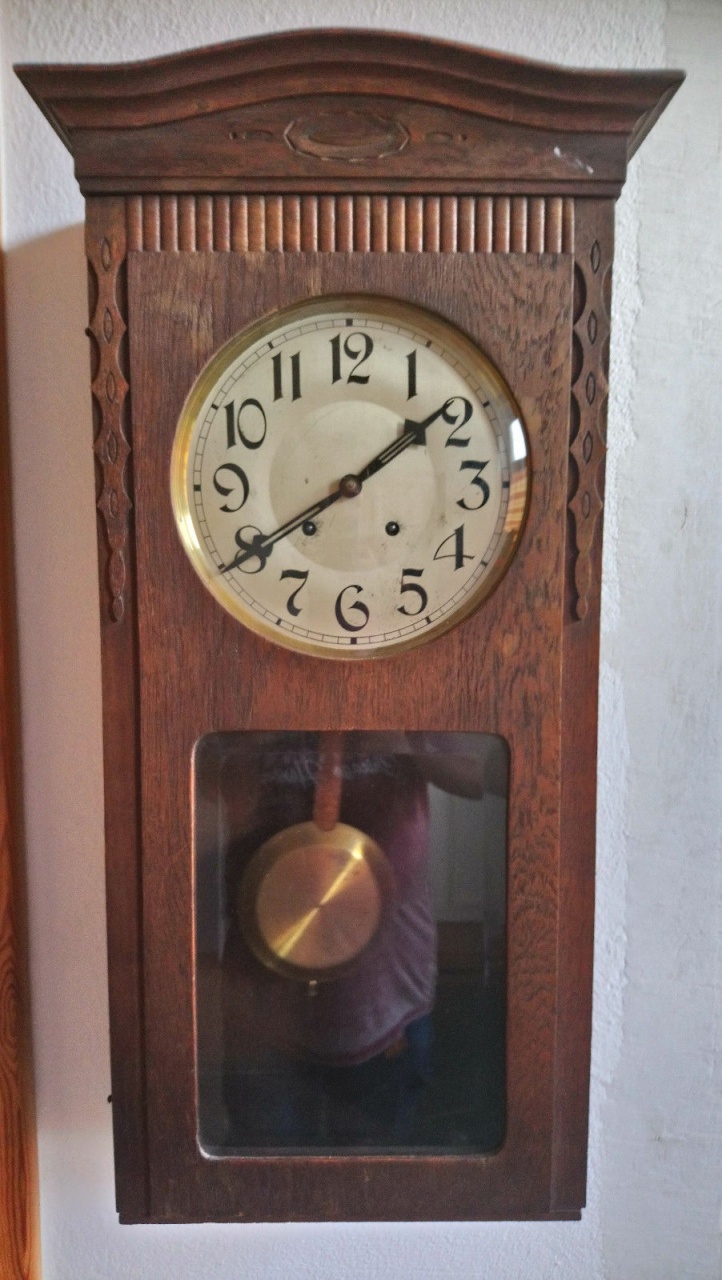

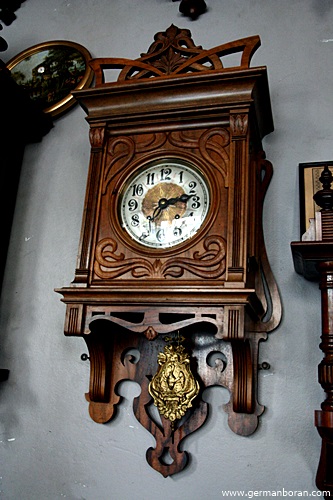

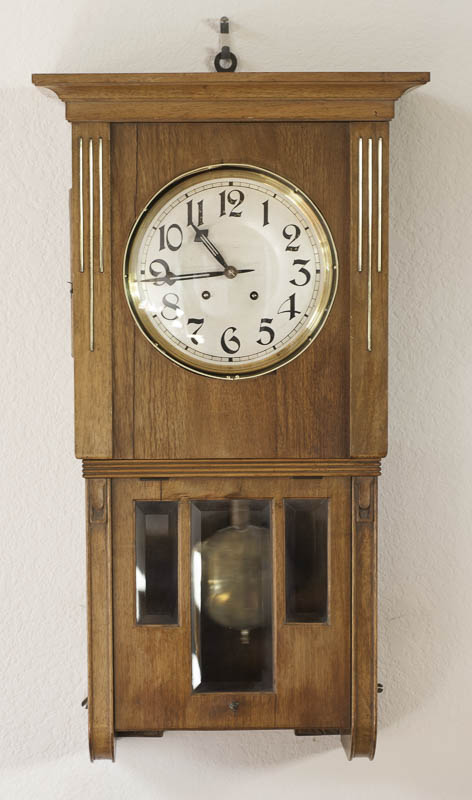

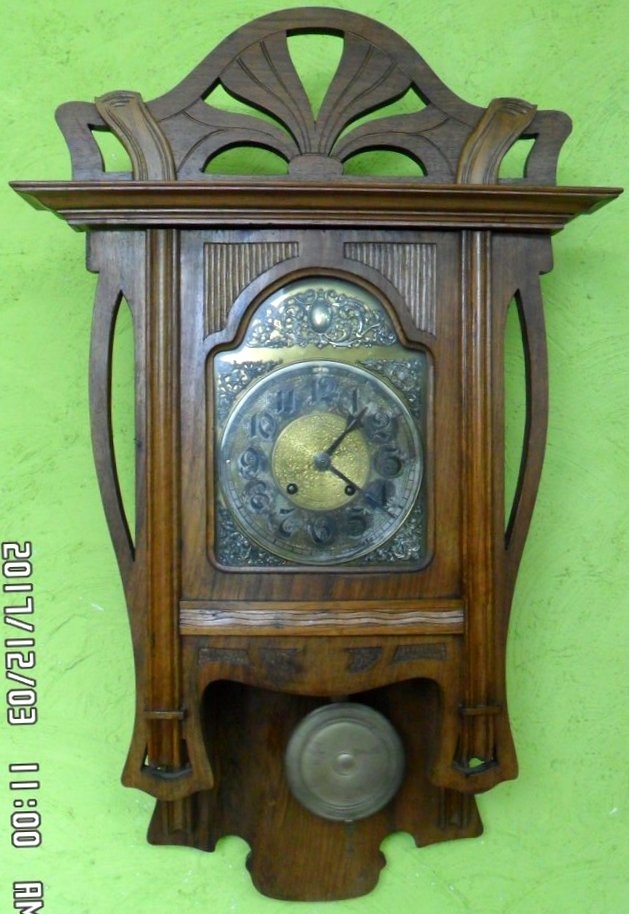

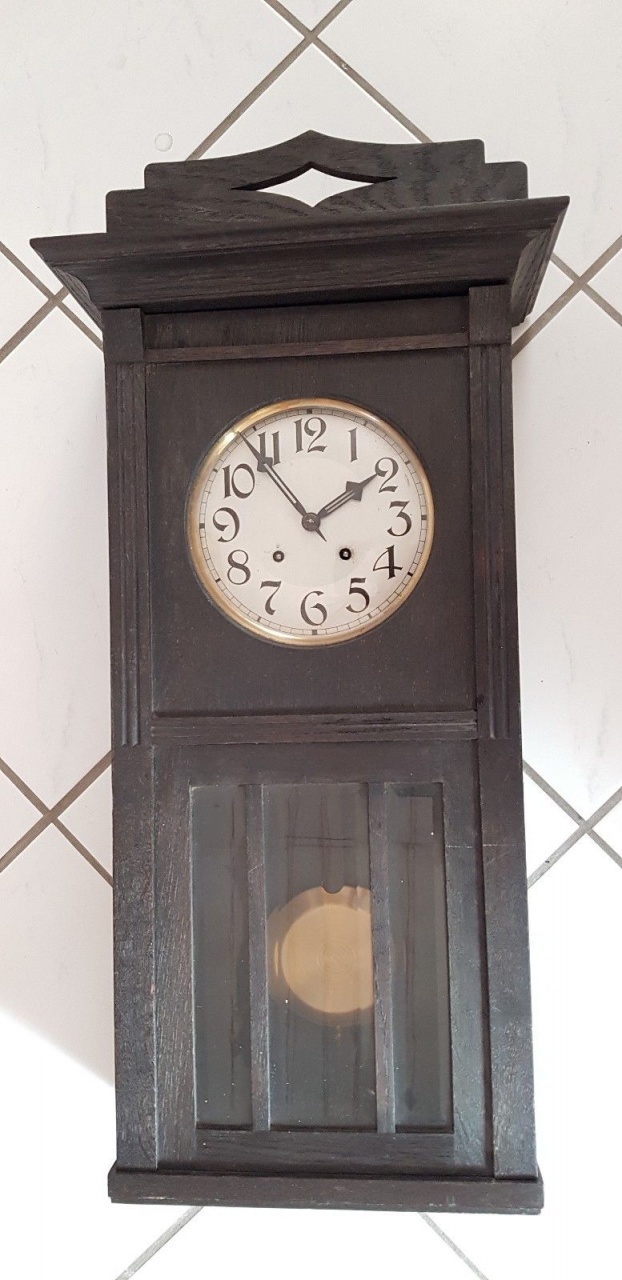

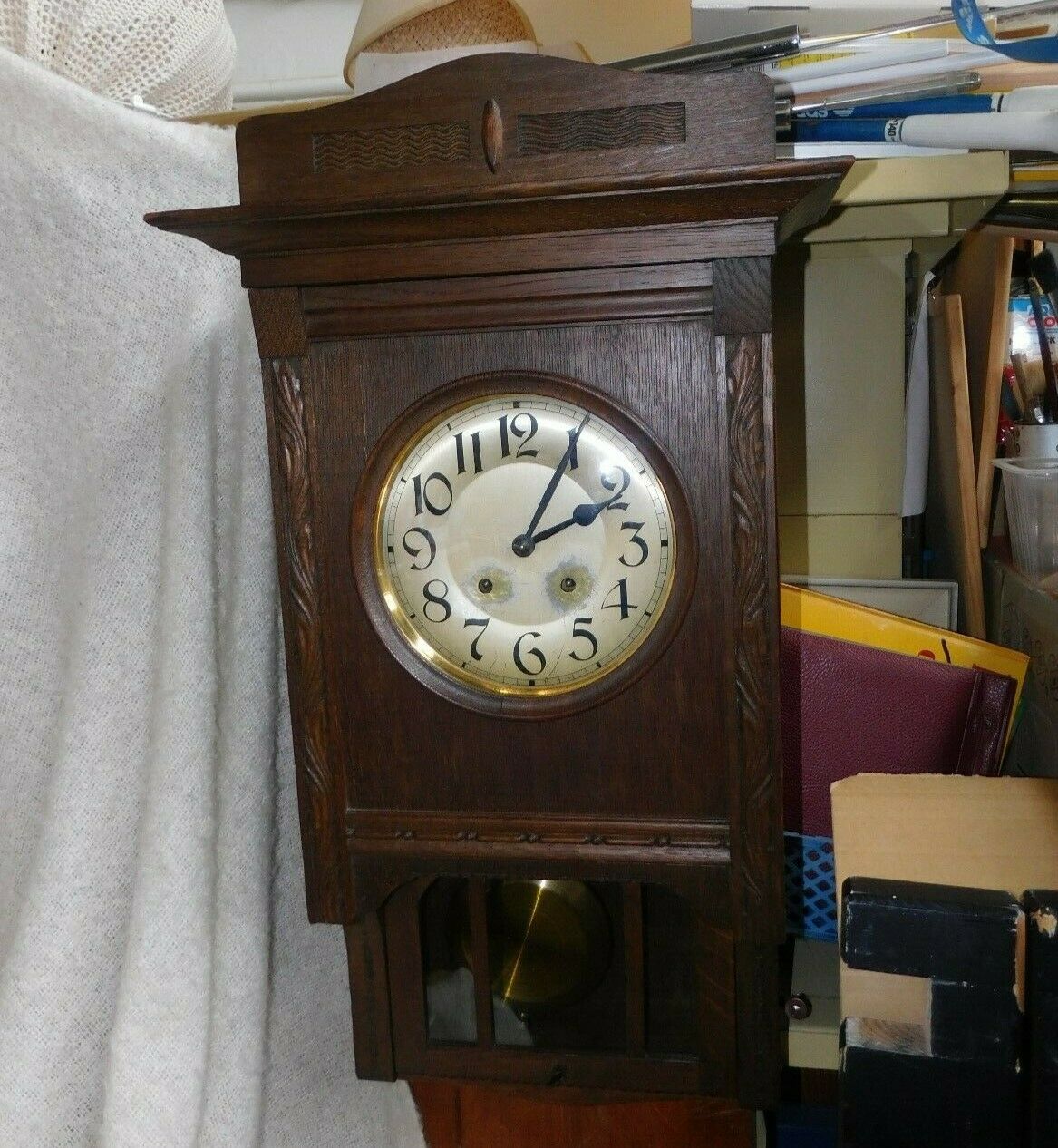

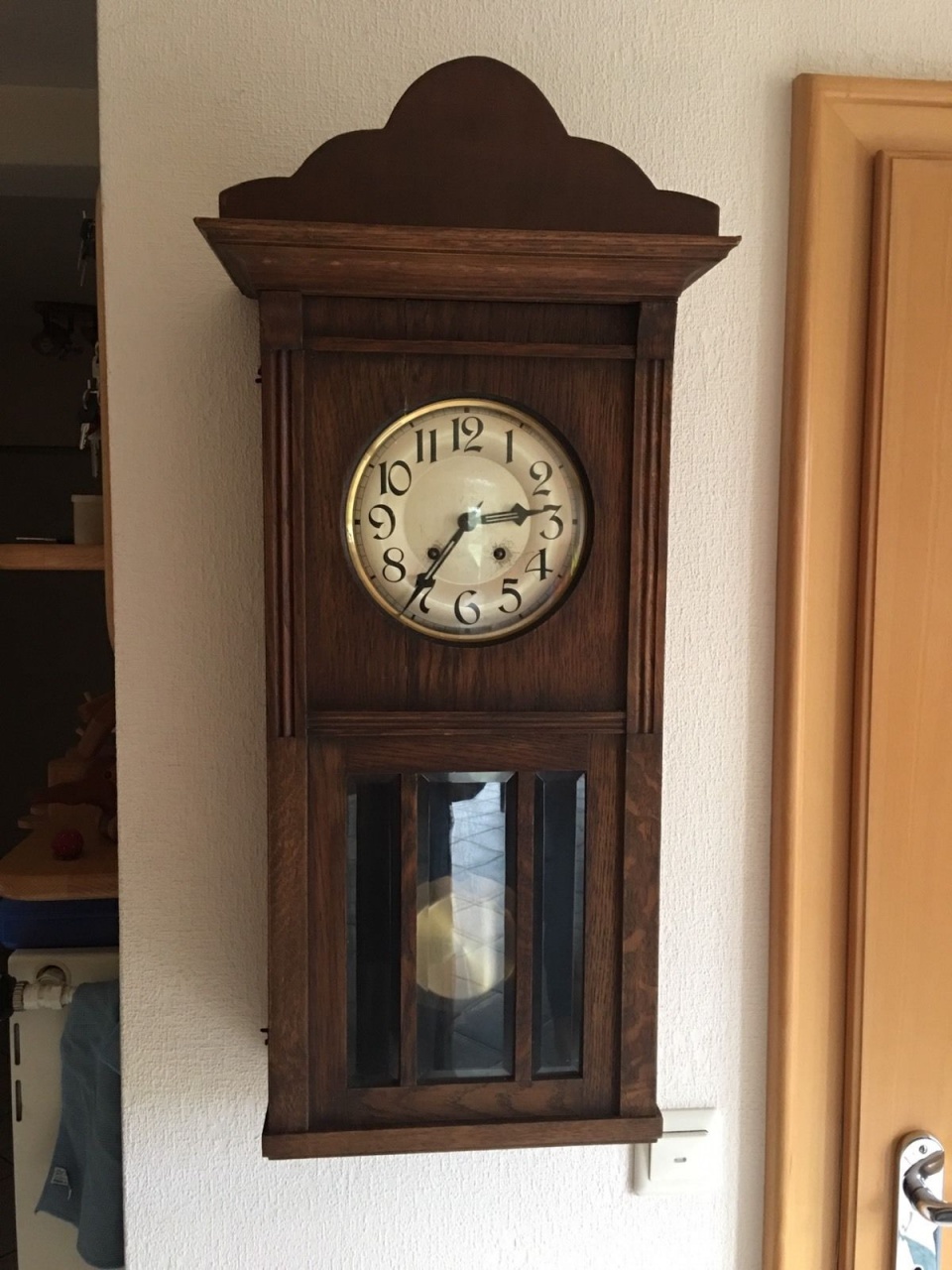

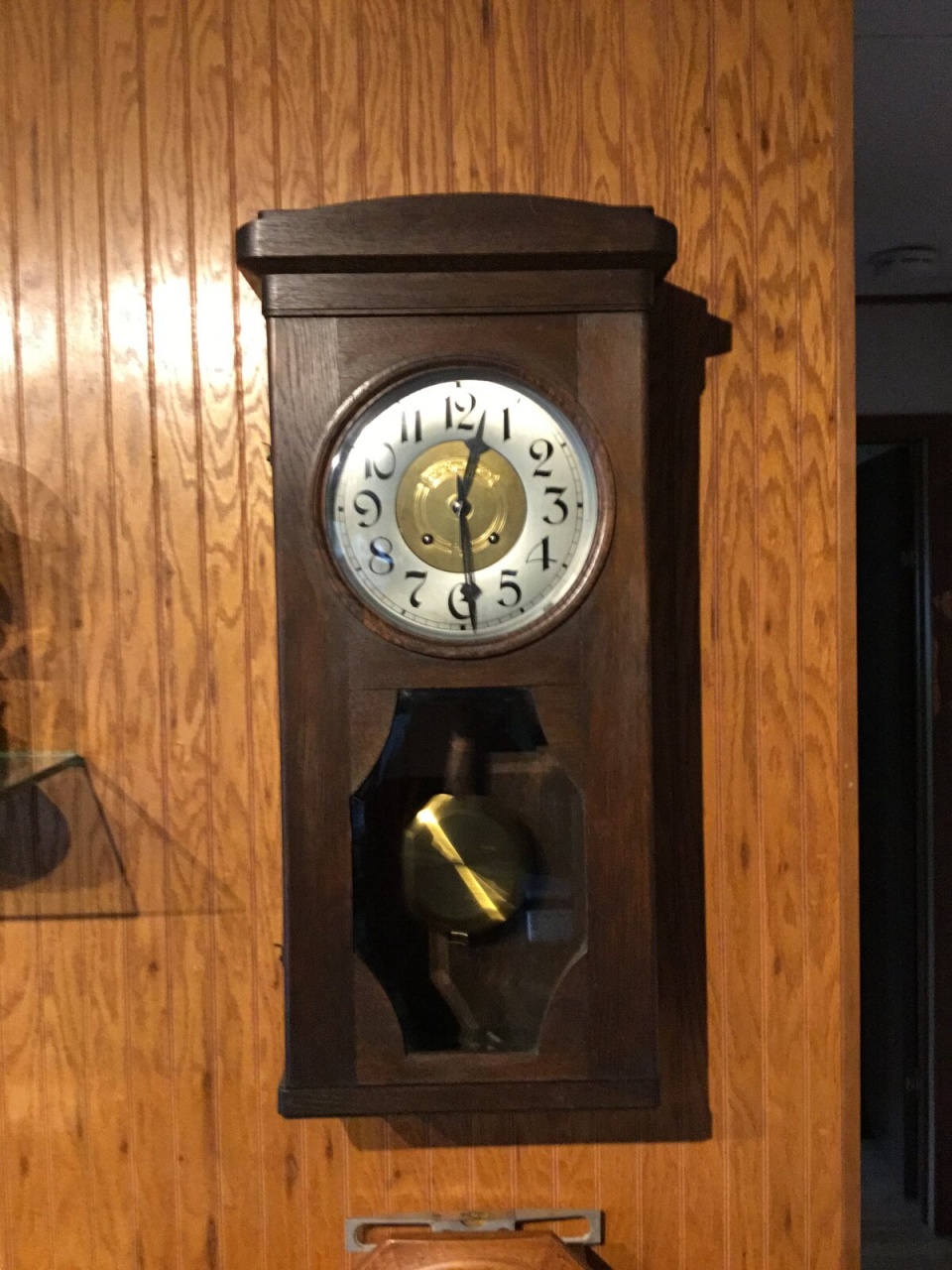

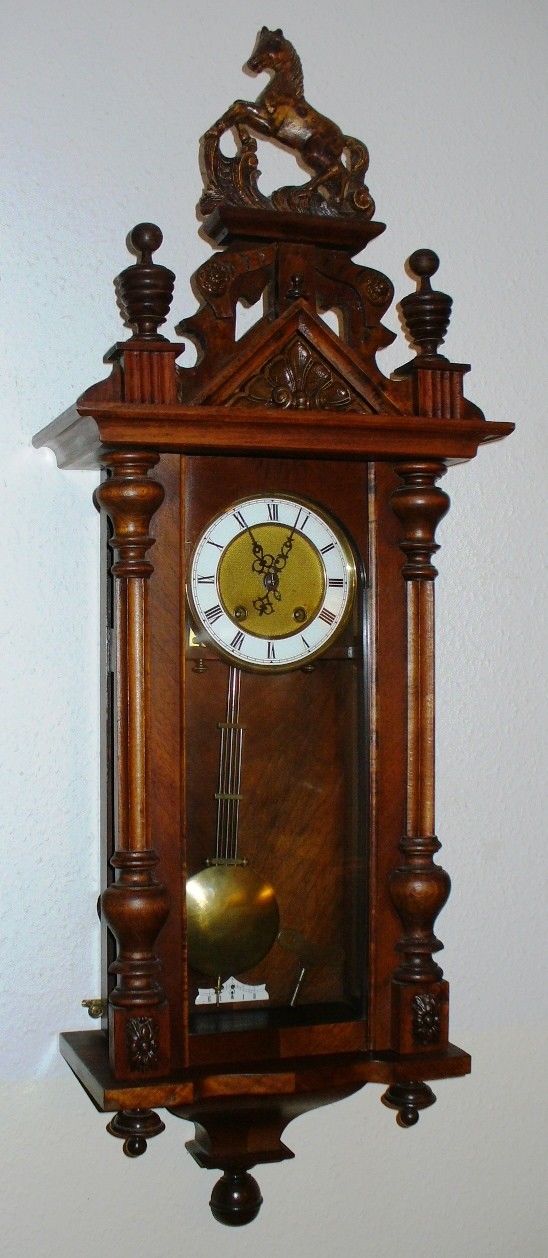

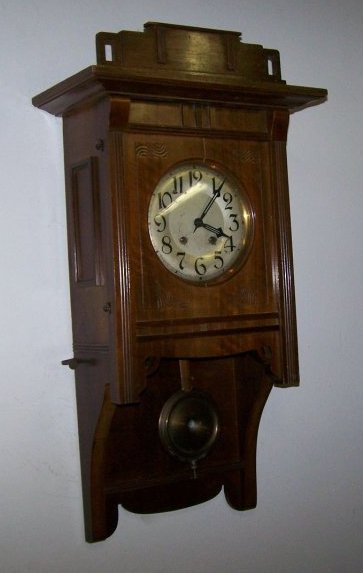

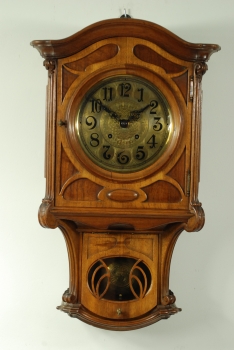

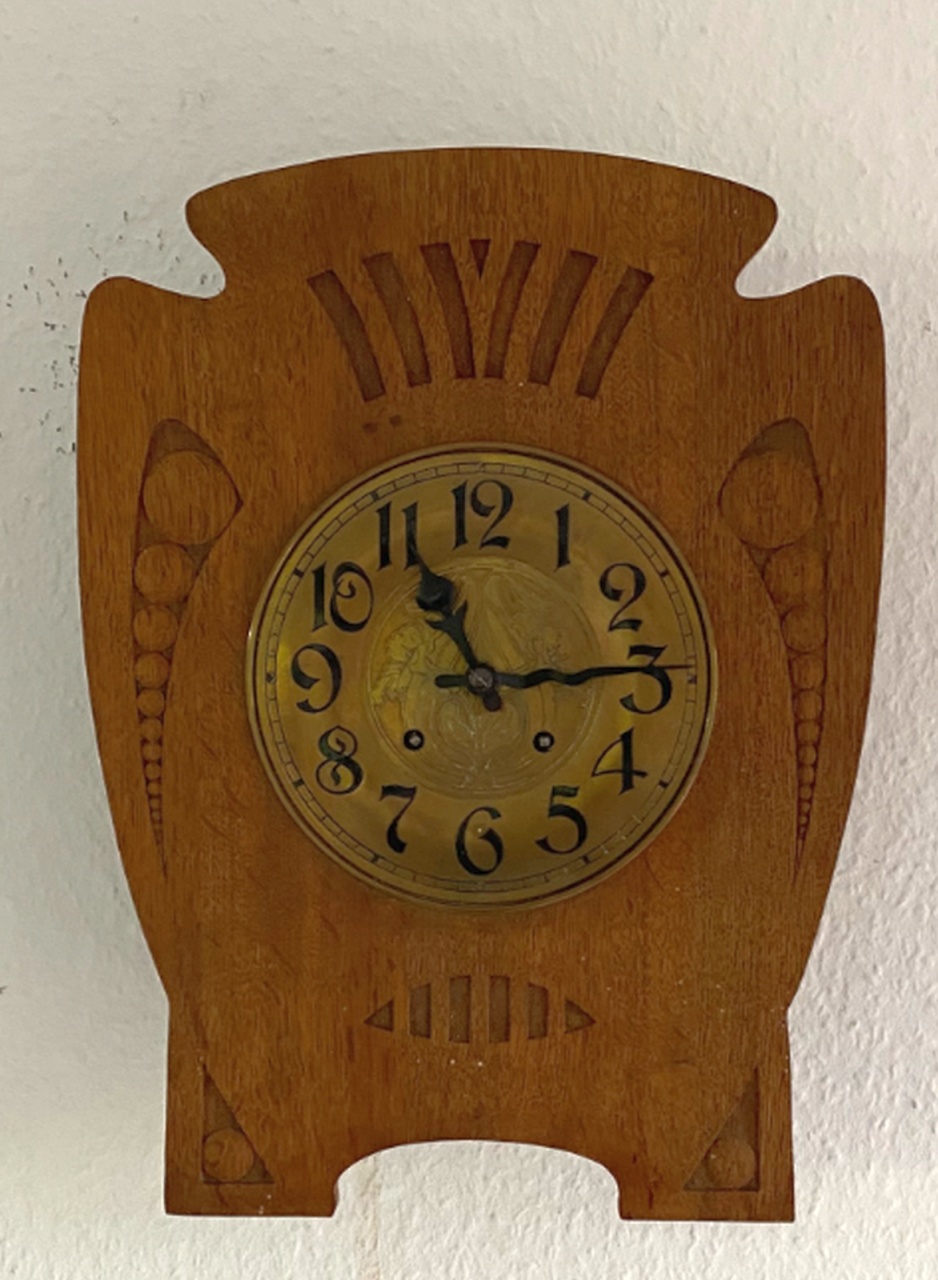

Здесь собрала freischwinger модернового вида:
Не во всех корпусах уверена на 100%, если попадаются дубли, то тогда точно LFS-овская модель.

Начну с двоек и троек.

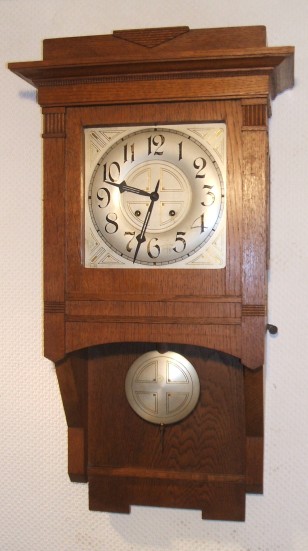

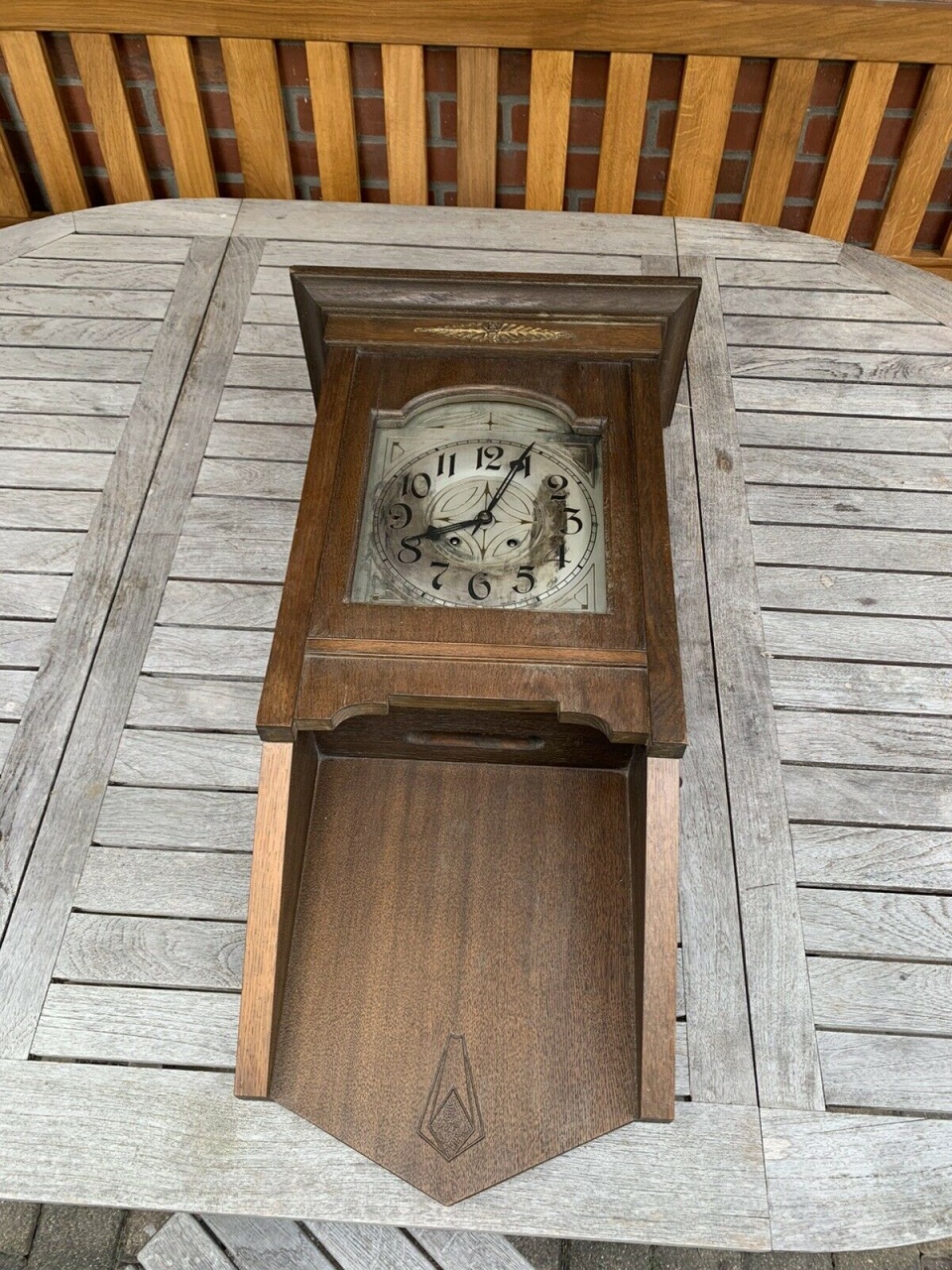

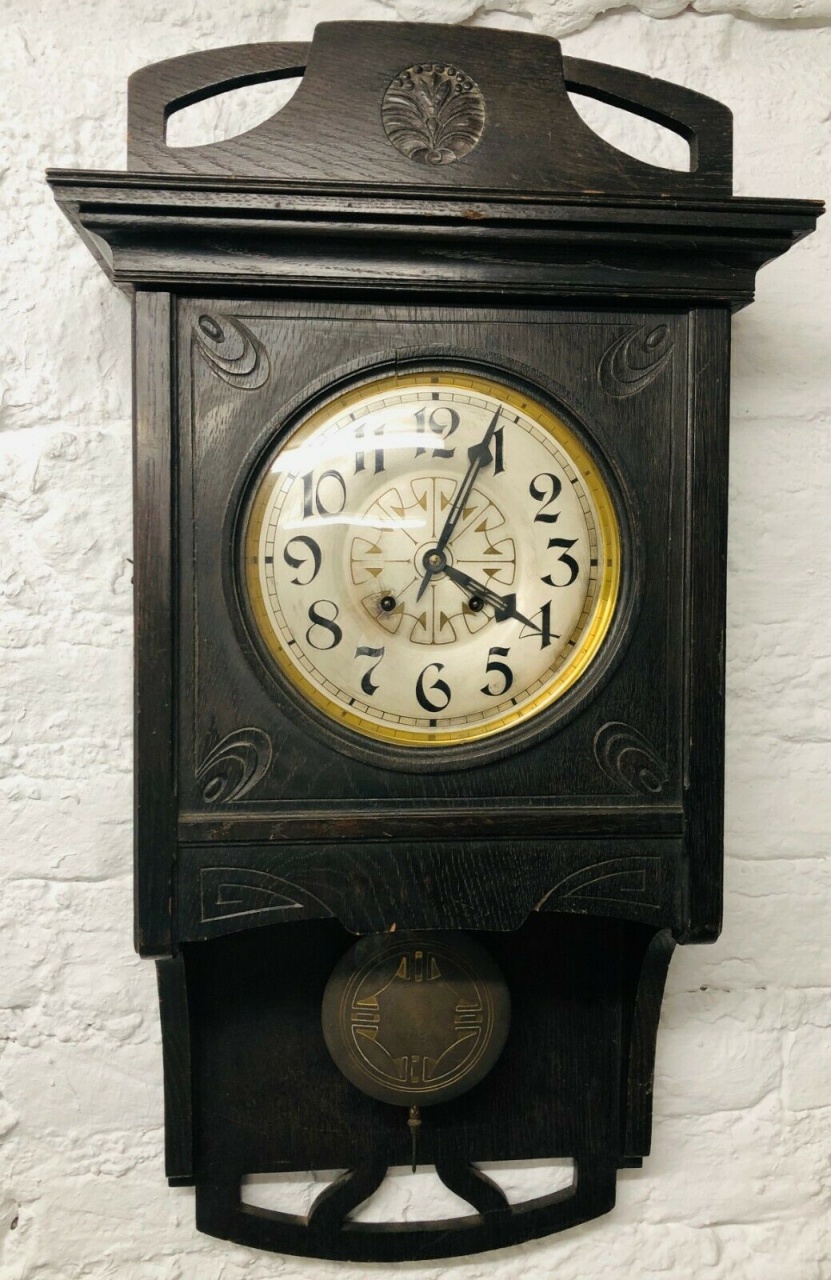

Первая тройка, которая показывает возможности восстановления корпуса по фотографиям:

Вложение 3143341 Вложение 3143342 Вложение 3143343

Две парочки, которые у меня проходят как модели 90Х и 90У:

Вложение 3143347 Вложение 3143348 Вложение 3143349 Вложение 3143350

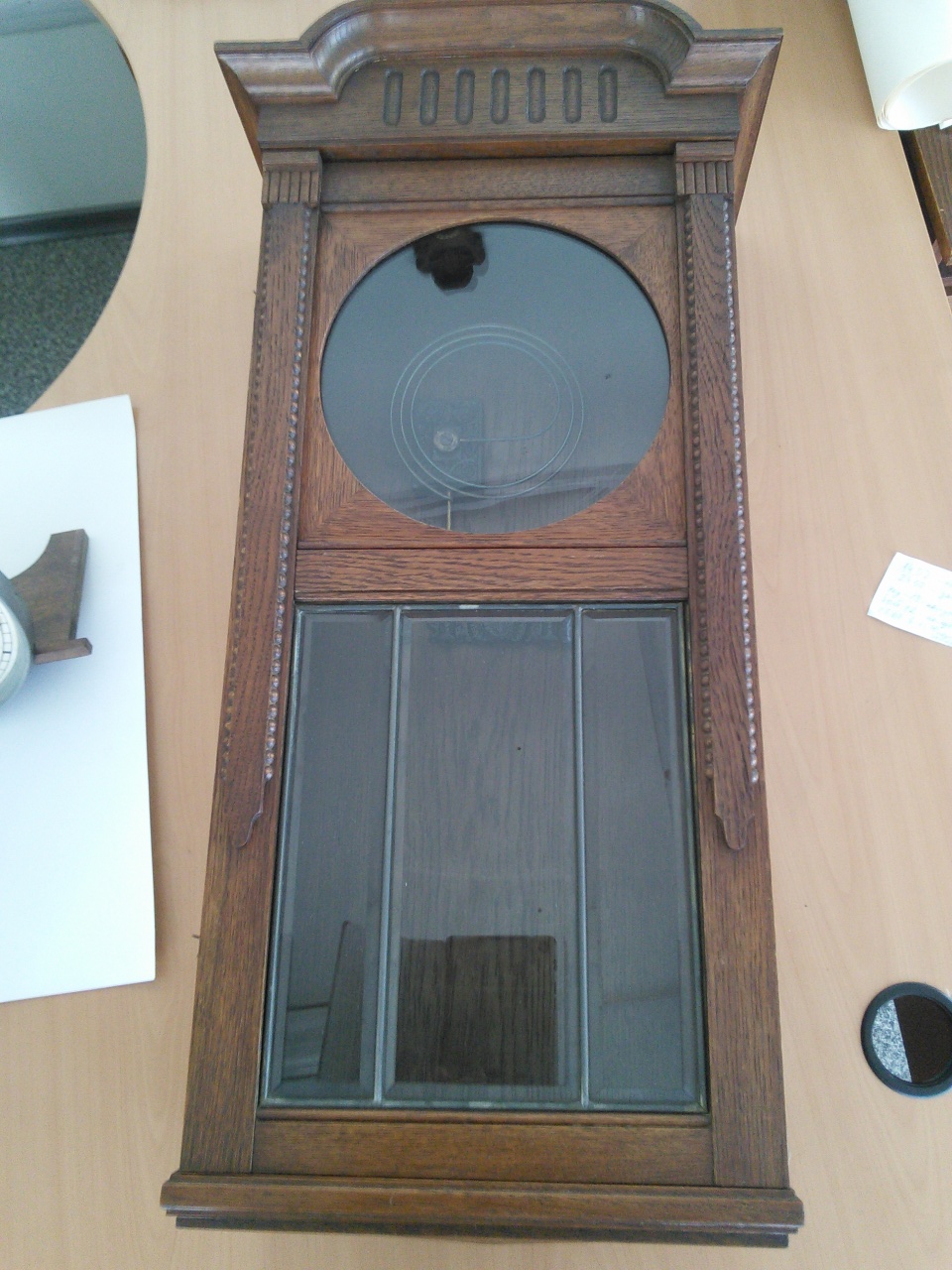

Модели, которые я называю "пыльниками" (отдельная нижняя застеклённая дверца):

Вложение 3143352 Вложение 3143353 Вложение 3143354

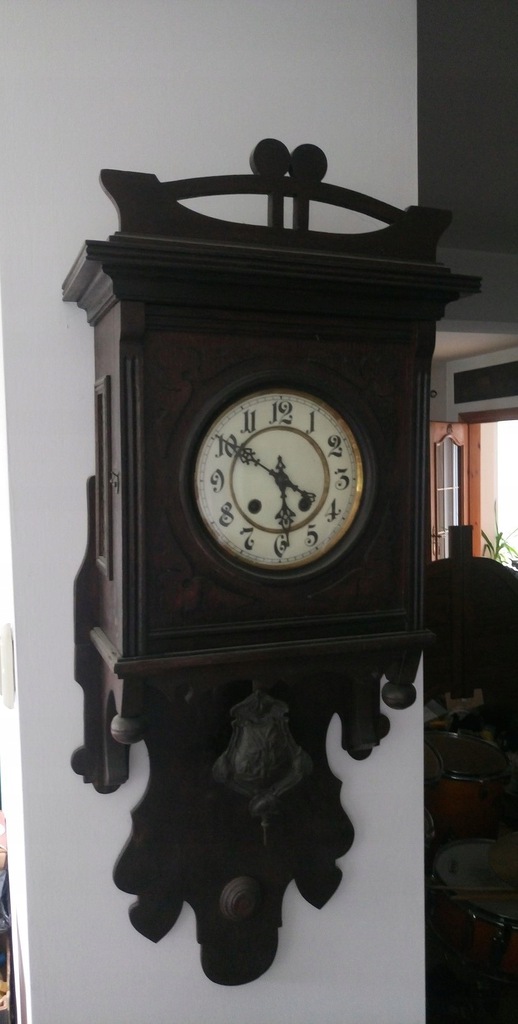

Несколько моделей, с названием "хвостатые":

Вложение 3143356 Вложение 3143357 Вложение 3143358 Вложение 3143359 Вложение 3143360 Вложение 3143361

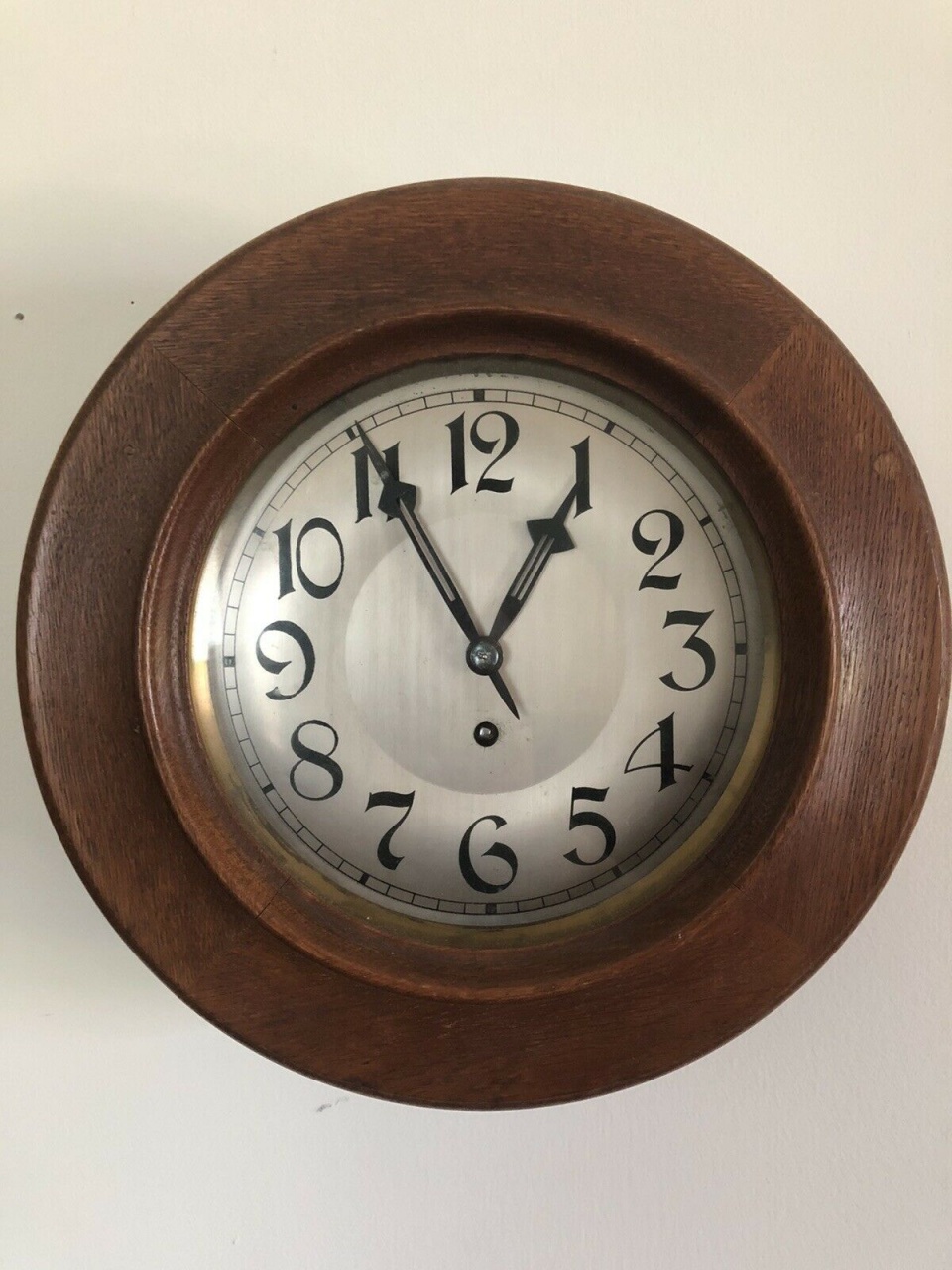

И, более лаконичные:

Вложение 3143362 Вложение 3143363 Вложение 3143364 Вложение 3143365 Вложение 3143366 Вложение 3143367 Вложение 3143368 Вложение 3143376 Вложение 3143377
