Обзор часовых механизмов

[Ego]

Вложение 439153

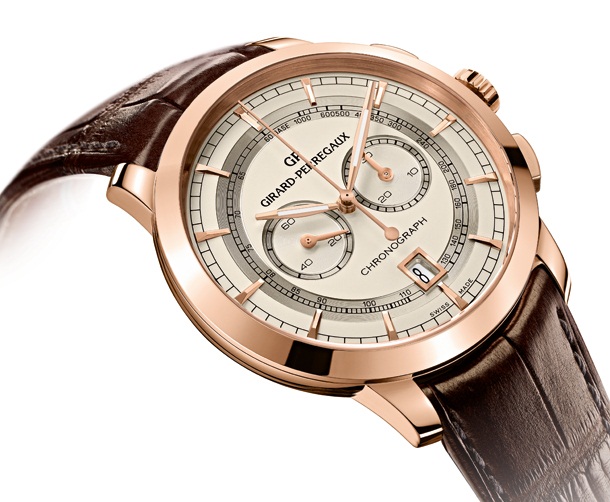

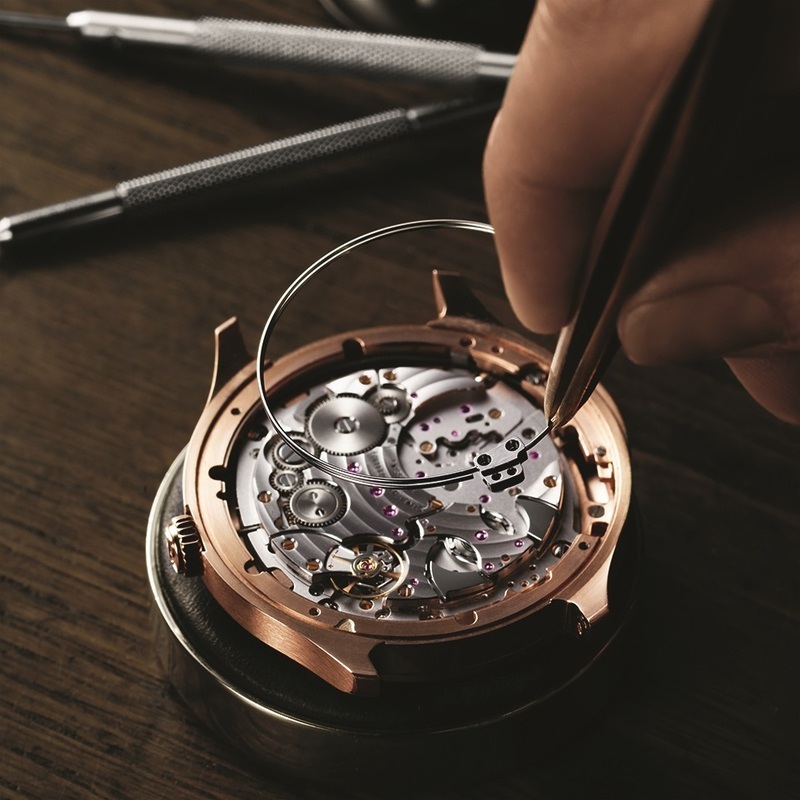

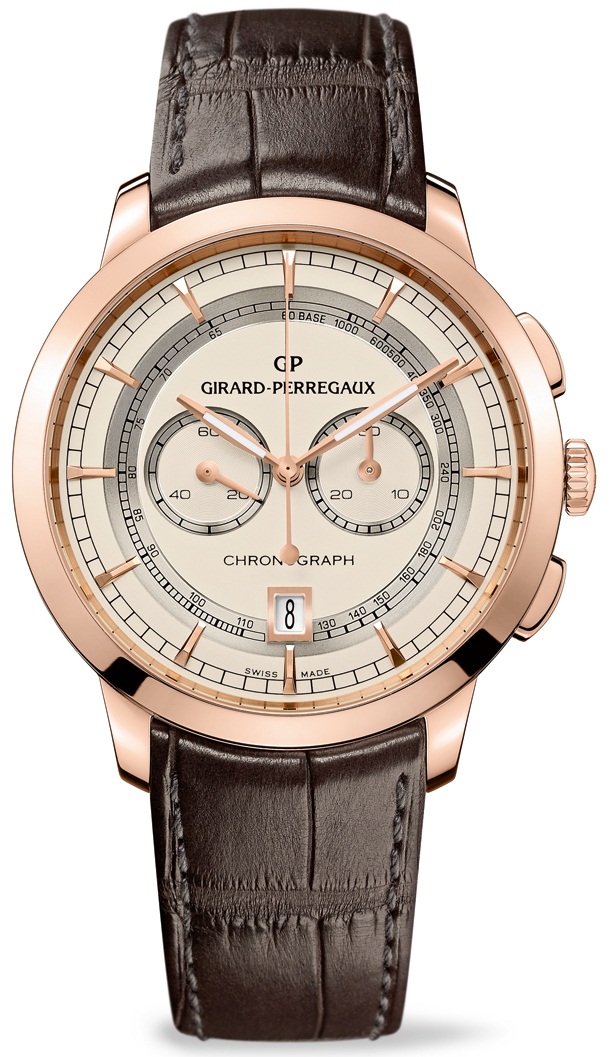

Girard-Perregaux представляет новый мануфактурный механизм из серии 3000: калибр GP03800-001, хронограф с ручным заводом и колонным колесом. Свое первое применение новая разработка нашла в элегантной коллекции Girard-Perregaux 1966. Эта новинка станет безусловной классикой в плане техники и стиля и непременно заинтересует любителей часовой механики высокого уровня.
Как известно, предшественником современного хронографа, с основной плавной стрелкой и функциями пуск/остановка/обнуление показаний, считается механизм, изобретенный в 1862 году в Лондоне швейцарским часовщиком Адольфом Николь. Констан Жирар-Перрего всерьез интересовался этим видом часов, беспрестанно совершенствуя свои хронографы и добавляя к ним новые сложные функции.
Так, в 1880 году в цехах кампании был изготовлен хронограф с функций flyback и «молниеносной» секундной стрелкой, а девять лет спустя увидела свет модель с функцией flyback, минутным репетиром и вечным календарем. Также на мануфактуре Girard-Perregaux производились разные варианты «докторских часов» с пульсометром, как в карманной, так и в наручной версии. Помимо медиков, хронографы Girard-Perregaux пользовались популярностью у ученых и промышленников, таких как граф Цеппелин, применявший их для хронометража своих воздухоплавательных испытаний в начале XX века. Таким образом, с самого начала хронограф занимал особое место в истории Дома. Сегодня мы представляем новинку, продолжающую эту славную традицию.

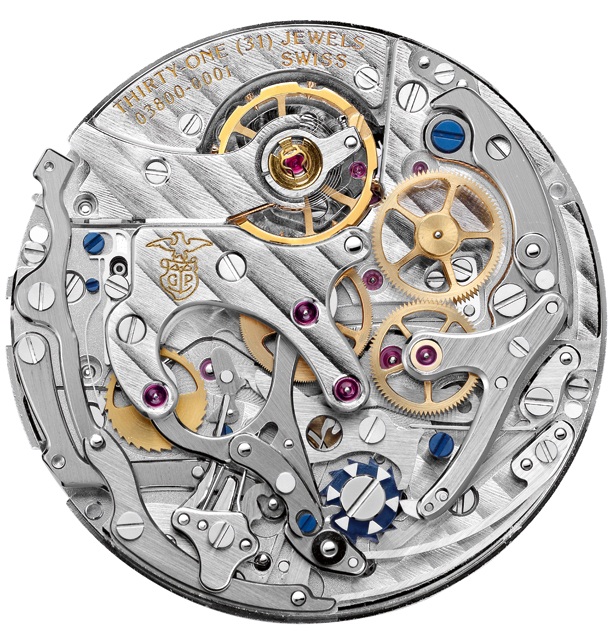

Калибр GP 03800, вобравший в себя результаты пяти лет исследовательских работ, продолжает серию 3000, запущенную в 1994 году. Речь идет о механизме классического хронографа с колонным колесом, размещенным со стороны мостов. Он насчитывает 312 деталей, имеет 25,6 мм (11 ½ линий) в диаметре и 5,4 мм в высоту, 31 камень. Частота баланса Microvar с переменной инерцией составляет 28 800 пк/ч. Малая секундная стрелка находится у отметки «9 часов».
Индикация показаний хронографа осуществляется при помощи плавной центральной стрелки и счетчика минут с мгновенным типом переключения – это значит, что маленькая стрелка за долю секунду перепрыгивает с одного деления на другое, благодаря чему считывание показаний происходит значительно легче, чем в случае постепенного перемещения стрелки. Основу этого интегрированного хронографа составляет колонное колесо с горизонтальным типом сцепления. Кроме того, вспомогательный рычаг молоточка позволяет при помощи эксцентрика взводить стержень молоточка с разной степенью силы, так, чтобы боек молоточка попадал на минутное сердечко с высокой точностью.

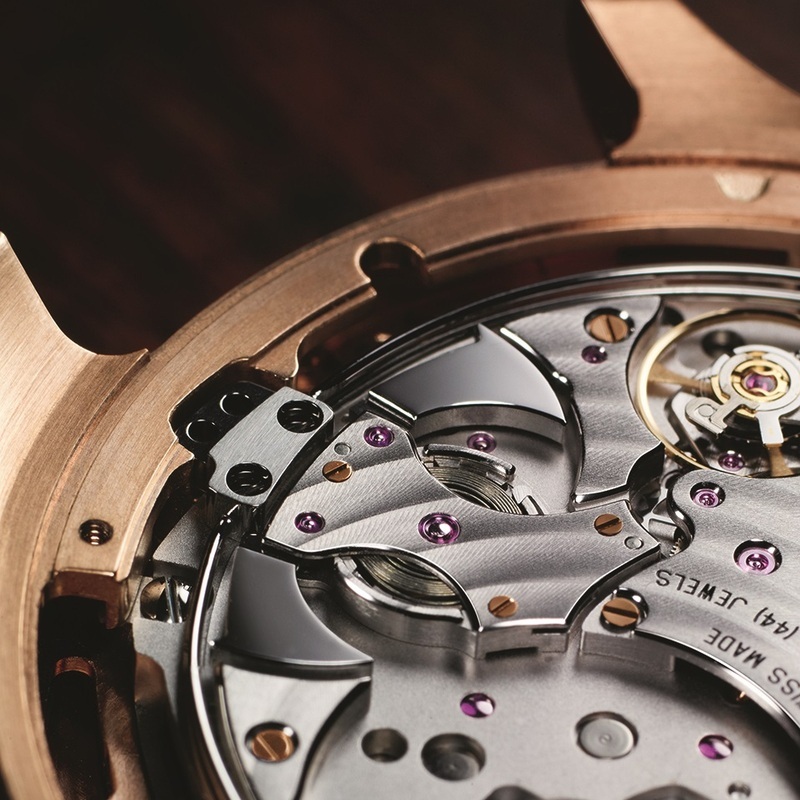

Особое внимание уделено декоративной отделке: кромки мостов скошены, а их поверхность украшена узором Côtes de Genève; стальные детали, также со скошенными кромками, обработаны в технике продольного сатинирования, а к колесам применено круговое шлифование. Было решено подвергнуть воронению только эксцентрики, чтобы не утяжелять дизайн механизма и облегчить часовому мастеру процесс регулировки.
Чести принять калибр GP 03800 была удостоена коллекция 1966, концентрат строгого стиля Girard-Perregaux. Объединяя техническое совершенство и сдержанную элегантную эстетику, хронограф Girard-Perregaux 1966 позволяет получить разностороннее представление о часовой компетентности Мануфактуры. Модель выполнена из розового золота и имеет 40 мм в диаметре и 11,25 мм в высоту. Корпус полностью отполирован. Со стороны циферблата установлено выпуклое сапфировое стекло, а с обратной стороны корпуса – плоское, оба с антибликовым покрытием.
Водонепроницаемость часов составляет 30 метров. На выбор предлагается два циферблата: серебристо-голубой и антрацитовый. В обоих вариантах на циферблат нанесены рельефные часовые метки под цвет корпуса и минутная шкала в стиле «железная дорога». На его поверхности контрастно выделяются тахиметрическая шкала, индикатор малой секундной стрелки и минутный счетчик хронографа. Стрелки обработаны в технике алмазной полировки. Окошко даты размещено в положении «6 часов», внутри рельефно выделенного сегмента.
Технические характеристики
Корпус из розового золота
Диаметр: 40 мм
Стекло: сапфировое антибликовое (выпуклое)
Задняя крышка: сапфировое антибликовое
Водонепроницаемость: 30 метров
Механизм Girard-Perregaux GP03800-0001
Хронограф с колонным колесом, ручной завод
Калибр: 11 ½ ’’’
Частота: 28 800 пк/ч (4 Гц)
Камни: 31
Запас хода: мин. 58 часов
Кол-во деталей: 312
Баланс: Microvar с переменной инерцией
Функции: часы, минуты, индикатор даты, хронограф с колонным колесом, стрелка хронографа, 30-минутный счетчик с мгновенной сменой показаний, малая секундная стрелка
Обод из материала Glucydur
6 внешних золотых винтов для обеспечения равновесия и приблизительной настройки хода
2 инерционных грузика из материала Glucydur для точной настройки хода (диапазон точности +/- 40 секунд в день)
1 эксцентрик для точной настройки ориентира
Ремешок Коричневый ремешок из кожи аллигатора с ручной прошивкой. Черный ремешок из кожи аллигатора с ручной прошивкой
Артикул 49529-52-131-BABA (серебристый циферблат), 49529-52-231-BA6A (антрацитовый циферблат)

Вложение 439154Вложение 439155Вложение 439156

Источник: http://luxwatch.ua/news/view/2325

[Ego]

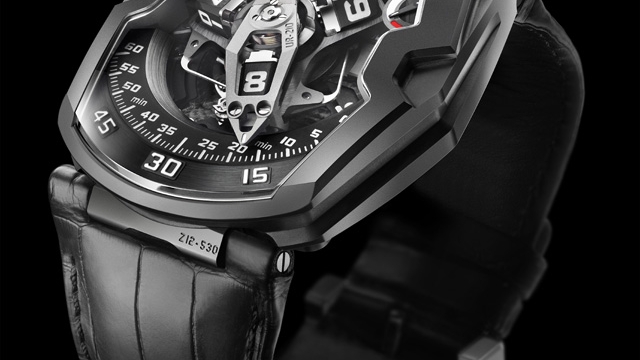

Вложение 441271

«Оставаться на пике новизны и использовать последние технические достижения для дальнейшей разработки наших моделей – жизненная необходимость для компании Urwerk. Лишь после того, как были изучены и протестированы исключительные свойства сплава AlTiN, мы одобрили его применение в наших разработках. Итак, сегодня мы с гордостью представляем новую модель Urwerk UR-210 AlTiN и ее супервозможности», – объясняет Феликс Баумгартнер, часовых дел мастер и один из основателей Urwerk.
AlTiN – аббревиатура, обычно используемая для обозначения твердого покрытия, в состав которого входят алюминий, титан и нитрид. Изначально оно было разработано для промышленного применения. Покрытие AlTiN позволяет увеличить уровень защиты нижележащего металла от царапин, ударов, окисления и даже воздействия кислоты, придавая материалу, из которого выполнены часы, красивый антрацитовый – или ночной – оттенок.
Циферблат Urwerk UR-210 AlTiN отличает классическая индикация запаса хода в положении «1 час». В противоположной части циферблата, в положении «11 часов», появляется практически такой же индикатор. Значит ли это, что индикация была продублирована для удвоения контроля? Нет, это устройство вовсе не является чем-то незначительным, оно требует к себе повышенного внимания. За ним скрывается не виданная ранее, впервые демонстрируемая разработка, определяющая эффективность завода механизма в течение двух последних часов ношения UR-210.
Вы уютно свернулись в любимом кресле и не двигаетесь? В таком случае завод механизма недостаточен, и стрелка указателя неумолимо придвинется к красному полю. Если же вы возвращаетесь к продолжительной деятельности, указатель нацелится на зеленое поле – признак того, что вы снова обеспечиваете часы необходимой энергией. В отличие от индикатора вращающего момента, это абсолютно новое измерение определяется не натяжением заводной пружины, а «рассчитывается» исходя из соотношения между заводом механизма и фактическим расходом энергии.
Теперь, когда эта информация доведена до вашего сведения, вы можете непосредственно влиять на ситуацию. Если ваши UR-210 показывают, что подача энергии недостаточна, вам следует установить регулятор подзавода (расположенный на обратной стороне часов) на отметку «ПОЛНЫЙ РЕЖИМ». И тогда ротор преобразует любое мало-мальское движение руки в чистую энергию. При подобной настройке механизм подзавода оптимизирован благодаря турбине, соединенной с инерционным грузом и обеспечивающей соответствующий и бесперебойный завод часов. Вы считаете, что подзавод работает слишком интенсивно и создает излишнюю нагрузку для механизма? Переведите регулировочное колесико на отметку «ОБЛЕГЧЕННЫЙ РЕЖИМ», и включится устройство по ограничению вращения ротора. Заработает закрепленная на рубинах лопастная турбина, которая – наподобие воздушного компрессора – создаст сопротивление, трение воздуха, достаточное для замедления автоматического подзавода с помощью инерционного груза. В режиме «СТОП» устройство автоматического подзавода отключено, и UR-210 превращаются в часы с обычным ручным заводом.
Вернемся к лицевой стороне UR-210. Усложнение «сателлит» с ретроградной минутной стрелкой этой модели – одновременно оригинальное и абсолютно революционное. Его «изюминка» – минутная стрелка 3D нестандартных пропорций, представленная как высокотехнологичный обтекатель. Его функция заключается в охвате часового блока на всем пути его следования по минутной шкале. Это путешествие во времени на протяжении одного часа, это скольжение в течение 60 минут по дуге в 120° совершается плавно и безотказно. Но истинная сущность детали раскрывается по истечении 59-ой минуты. Сухой и отчетливый «щелчок» знаменует возвращение устройства к исходной точке менее чем за 1/10 секунды, и охват им следующего часового блока. Эта молниеносная ретроградная система основана на трех ключевых составляющих:
- Центральная ось обеспечивает совершенную стабильность механизма. На нее, установленную на рубиновом основании, как на скалу опирается вся конструкция усложнения. Идущая вдоль оси цилиндрическая пружина, похожая на спиральную пружину морского хронометра, создает необходимое для ретроградного механизма натяжение.
- Нетипичная минутная стрелка – настоящий обтекатель часового блока – отличается незаурядными измерениями. Она вырезана со сверхвысокой точностью и допущением до сотой миллиметра. Общий вес выполненного из металла обтекателя 0,302 г. при идеальных измерениях: ширине 8,03 мм x длине 22,29 мм x высоте 7,30 мм. Он вылит из алюминия, его безукоризненное равновесие обеспечивает латунный противовес.
- Двойной коаксиальный кулачок в форме звезды управляет ретроградным механизмом. Его зацепление, а затем вращение определяют траекторию минутной стрелки.
Слово Феликсу Баумгартнеру: «После презентации модели UR-1001 Zeit Device нам захотелось возобновить работу с внушительными объемами. Суть UR-210 в том, что минутная стрелка не просто большая, она огромная. Но будучи массивной, она тем не менее нуждается в исключительной тонкости исполнения. Эта трехмерная стрелка буквально обхватывает каждый часовой блок, она его заглатывает, поглощает, что потребовало соответствующего качества обработки, которым мы по праву можем гордиться, ведь все составляющие усложнения изготовлены нашими силами».
«UR-210 больше других моделей Urwerk притягивает взгляд. Ее привлекательность так и хочется назвать гипнотической: глаз неизбежно останавливается на счетчике энергии. На самом деле UR-210 уже не часы, а живой механизм, пересаженный на ваше запястье. Между собой мы прозвали UR-210 «мальтийский сокол», поскольку эти часы воплощают нечто смутное и отвлеченное: они сделаны из того же материала, что и сны», – добавляет Мартин Фрай.
«UR-210 – новое для Urwerk достижение. Эта модель открывает очередной раздел в истории разрабатываемых нами усложнений. Речь больше не идет лишь об измерении универсальной величины невиданным ранее способом, но об установлении подлинного диалога между часами и их владельцем. UR-210 отражает личное чувство меры – ваше и ничье другое», – заключает Феликс Баумгартнер.

UR-210 – Технические характеристики

Корпус
Материал: Титан и AlTiN
Размеры: Ширина 43,8 мм; длина 53,6 мм; толщина 17,8 мм
Стекло: Сапфировый кристалл
Водонепроницаемость: Давление тестировано при 3 атм./30 м.
Отделка: Сатинирование; микропескоструйная обработка

Механизм
Калибр: UR-7.10
Камни: 51
Ход: Анкер швейцарского производства
Баланс: Однометаллический
Частота: 28 800 к/ч, 4 Гц
Пружина баланса: Плоская
Приводной механизм: Одинарный барабан
Запас хода: 39 часов
Система подзавода: Автоматический подзавод с регулятором при помощи турбин
Материалы: Платина из ARCAP P40; трехмерная минутная стрелка из алюминия и противовес из латуни; центральная цилиндрическая пружина из стали; сателлит часов из алюминия; центральная карусель и винты из титана 5 класса.
Отделка: Платина с пескоструйной обработкой и жемчужным зернением; сатинированные и обработанные инструментом с алмазной головкой сателлиты; полированные головки винтов со скошенными кромками.

Индикаторы
Усложнение «сателлит» (на который получен патент) с «блуждающим» указателем часа; трехмерная минутная стрелка; индикатор запаса хода; индикатор эффективности завода (патент в процессе оформления).Указатели часов, минут и метки с покрытием Super-LumiNova®

Контроль
Заводная головка с двумя положениями
С обратной стороны: регулятор подзавода

Вложение 441272Вложение 441273

Источник: http://watchpaper.ru/2013/05/urwerk-ur-210-altin/

[Ego]

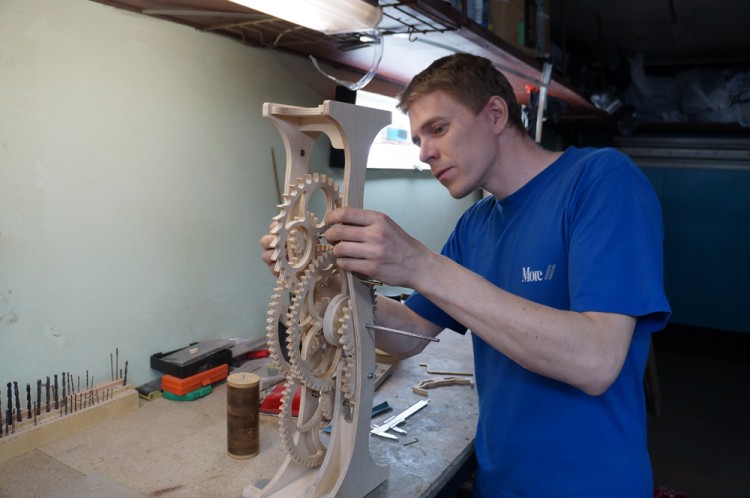

Всегда интересно читать про людей, которые делают всякие необычные штуки. Иногда эти рассказы являются стимулом самому собрать что–нибудь подобное, а иногда ими просто восхищаешся, потому что понимаешь — самому такое вряд ли получится сделать. Именно про такого самоделкина я и хочу рассказать, точнее про одно из его занятий — проектирование и изготовление деревянных часов. На фото он. Звать его Андрей, фамилия Кузнецов.
Вложение 445332
Все необходимое находится в гараже.
Вложение 445333
Начинается все с проектирования часов — расчет спускового механизма, редуктора и всяких других деталей, названия которых я не знаю.
Вложение 445334

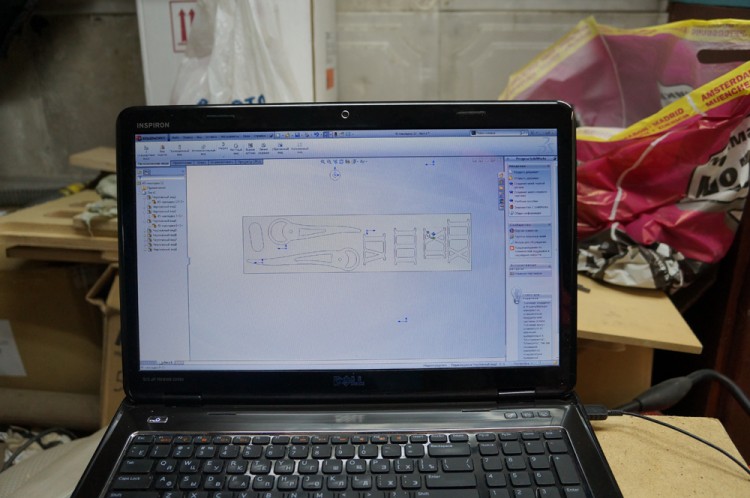

Поближе чуток, вдруг кому захочется насладится интерфейсом или прочитать название программы. Для тех кому это не удалось сообщаю, делается все в SolidWorks.
Вложение 445335

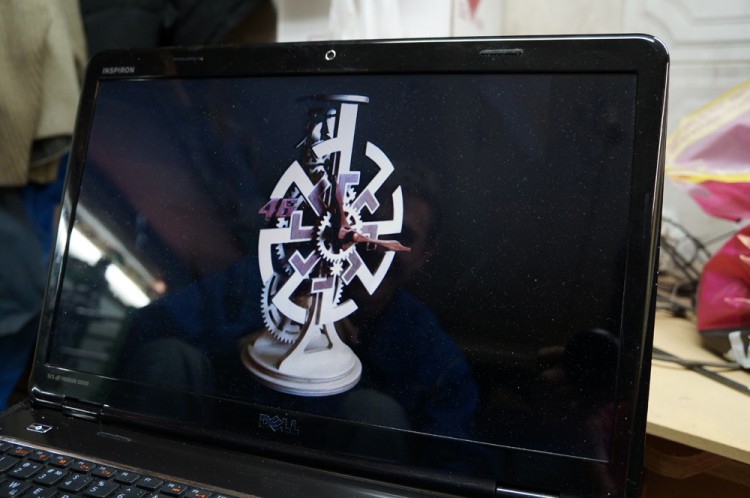

Это один из вариантов дизайна часов, а так они всякие разные бывают, например такие.
Вложение 445336

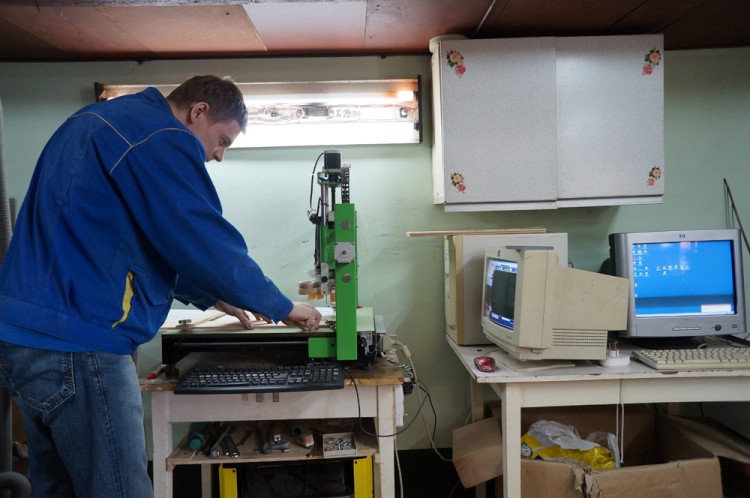

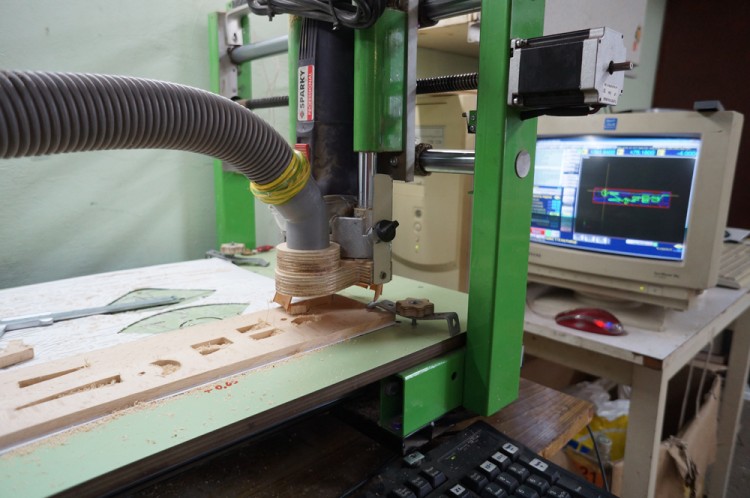

Часы спроектированы, пора выпиливать детали. Пилить будет этот фрезерный станок, управляемый с компа, эмулирующего ЧПУ (надеюсь ничего не напутал).
Вложение 445338
Для этого нужные детали компануются на лист.
Вложение 445339

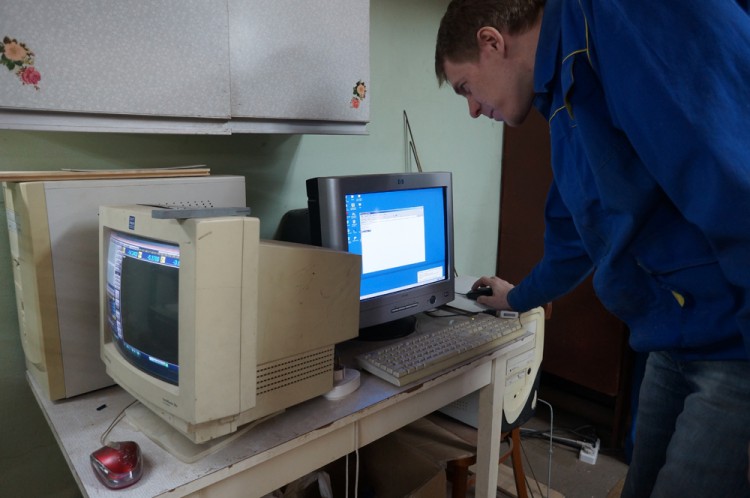

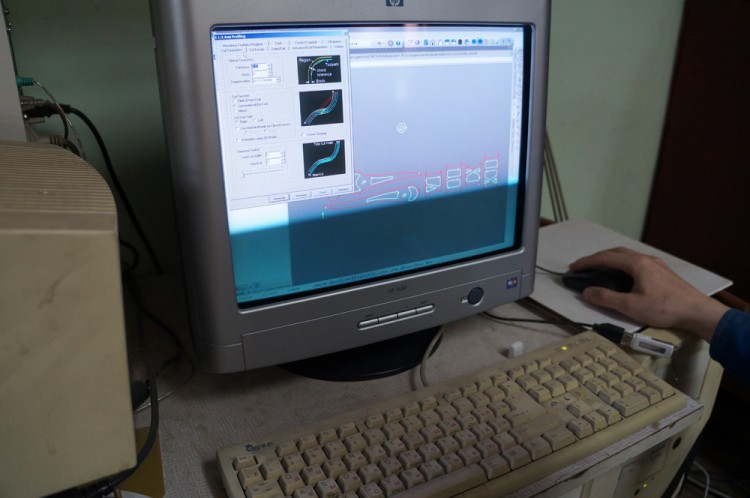

И переносятся на комп, подключенный к другому компу, эмулирующему ЧПУ.
Вложение 445340
Тут создается файл движения фрезы и отправляется на комп–ЧПУ.
Вложение 445341
Закрепляется фанерка.
Вложение 445342
Выставляется начальная точка.
Вложение 445343

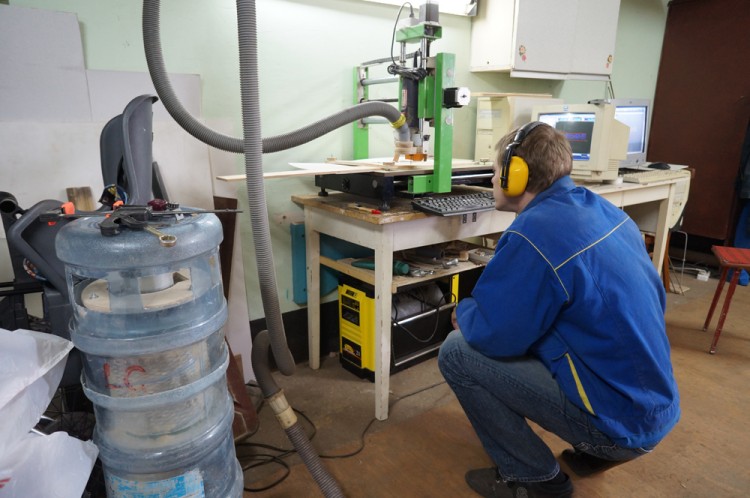

И вперед. Наушники тут не для красоты — шум от станка, как при взлете самолета.
Вложение 445344
Помогает ему в это пылесос, кстати, тоже самодельный. На фото он слева, если что.
Вложение 445345
Сначала выпиливаются внутренние контуры, потом внешние, и деталька готова.
Вложение 445346

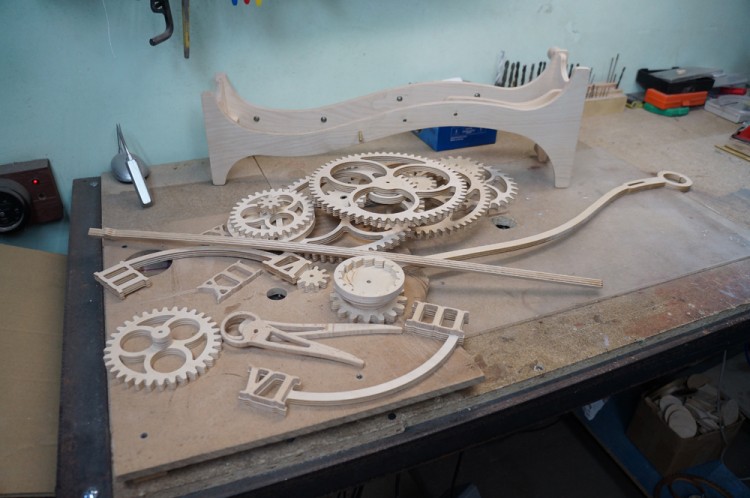

Всё напилили и получился примерно такой комплект: рама, шестерни всякие, разборный маятник, стрелки, декоративные элементы.
Вложение 445347
А это главное колесо (не знаю как по научному называется). На него накручивается нить с грузом, заставляя его крутится. Оно, в свою очередь, вращет вал на котором крепится минутная стрелка. Часовая вращается через замедляющий редуктор. Как то так.
Вложение 445348

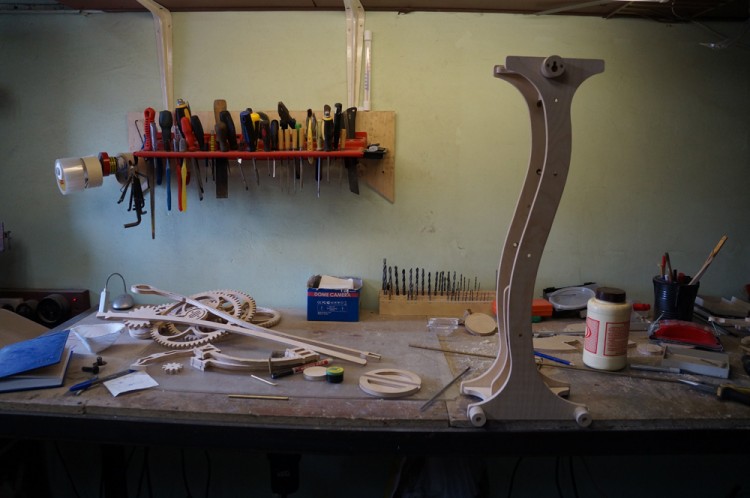

Все готово для сборки.
Вложение 445349
Вложение 445350

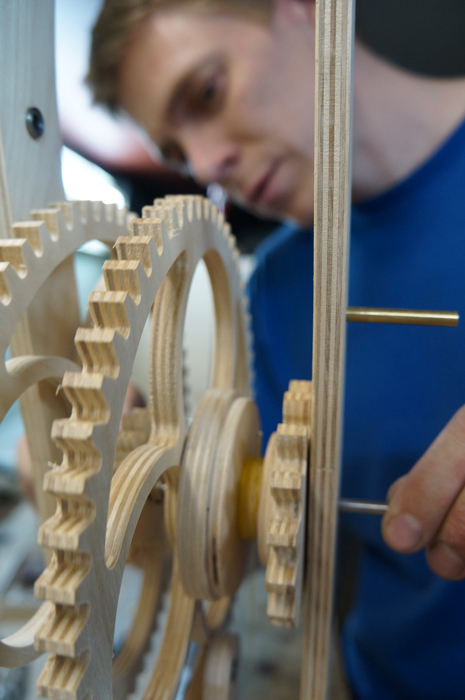

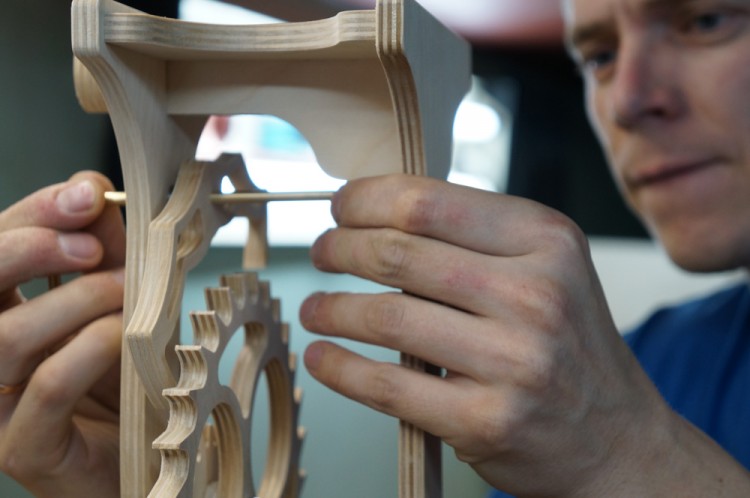

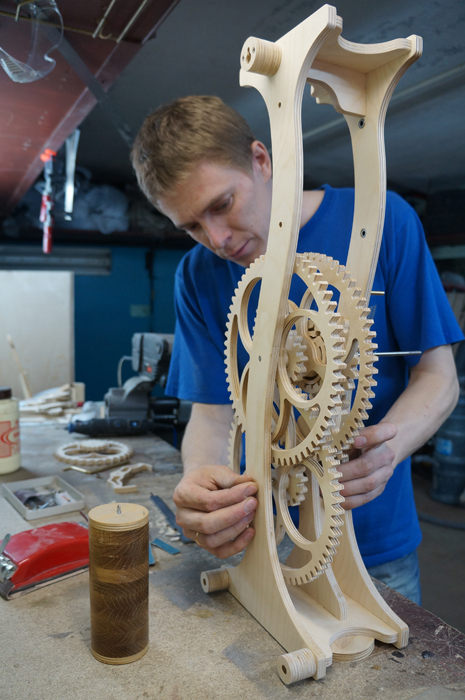

Сначала вешается двигательное колесо с шестернями редуктора.
Вложение 445351

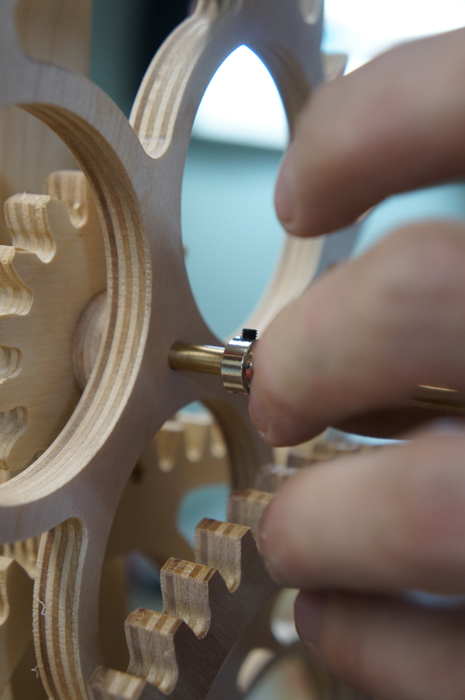

Все валы на подшипниках. За счет снижения трения всех деталей, требуется меньший груз гири для обеспечения работы всего механизма.
Вложение 445352
Затем крепится шестерня спускового механизма. Вместе с анкером они преобразуют вращательное движение главного колеса в «шагающее», отсчитывая секунды.
Вложение 445353
Проверка. Все крутится и вертится.
Вложение 445354
Ставится анкер. Теперь уже крутануть колесо не получится.
Вложение 445355
Вложение 445356

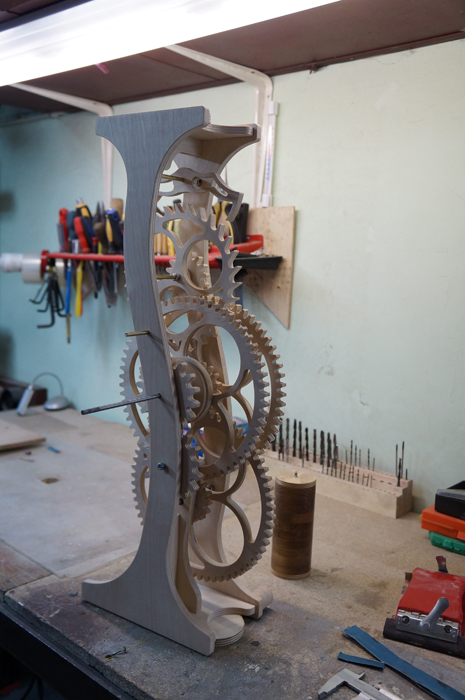

Механизм в сборе. На самом длинном штыре будет минутная стрелка. Внизу — завод, туда вставляется ключик и поднимает гирю. Вверху вал, для крепления замедляющей шестеренки часовой стрелки.
Вложение 445357
Проверка хода. Гиря опускается, анкер шагает, шестеренки крутятся. Красота.
Вложение 445358

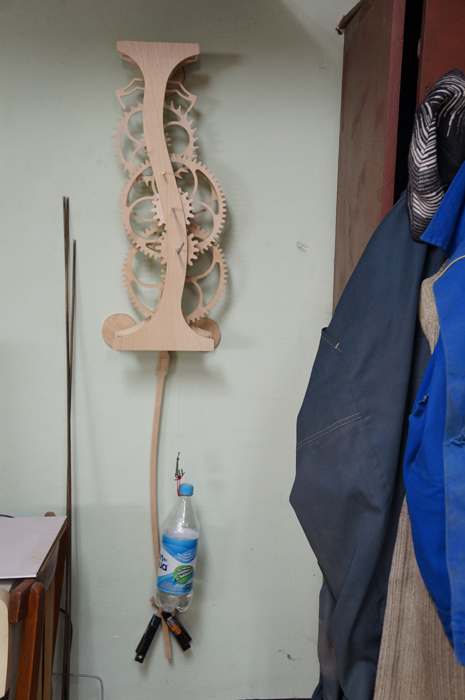

Осталось все покрыть лаком, навесить стрелки, цифры, гирю и получится примерно так.
Вложение 445359

Источник: http://ibigdan.livejournal.com/12982404.html

[Ego]

Вложение 448117

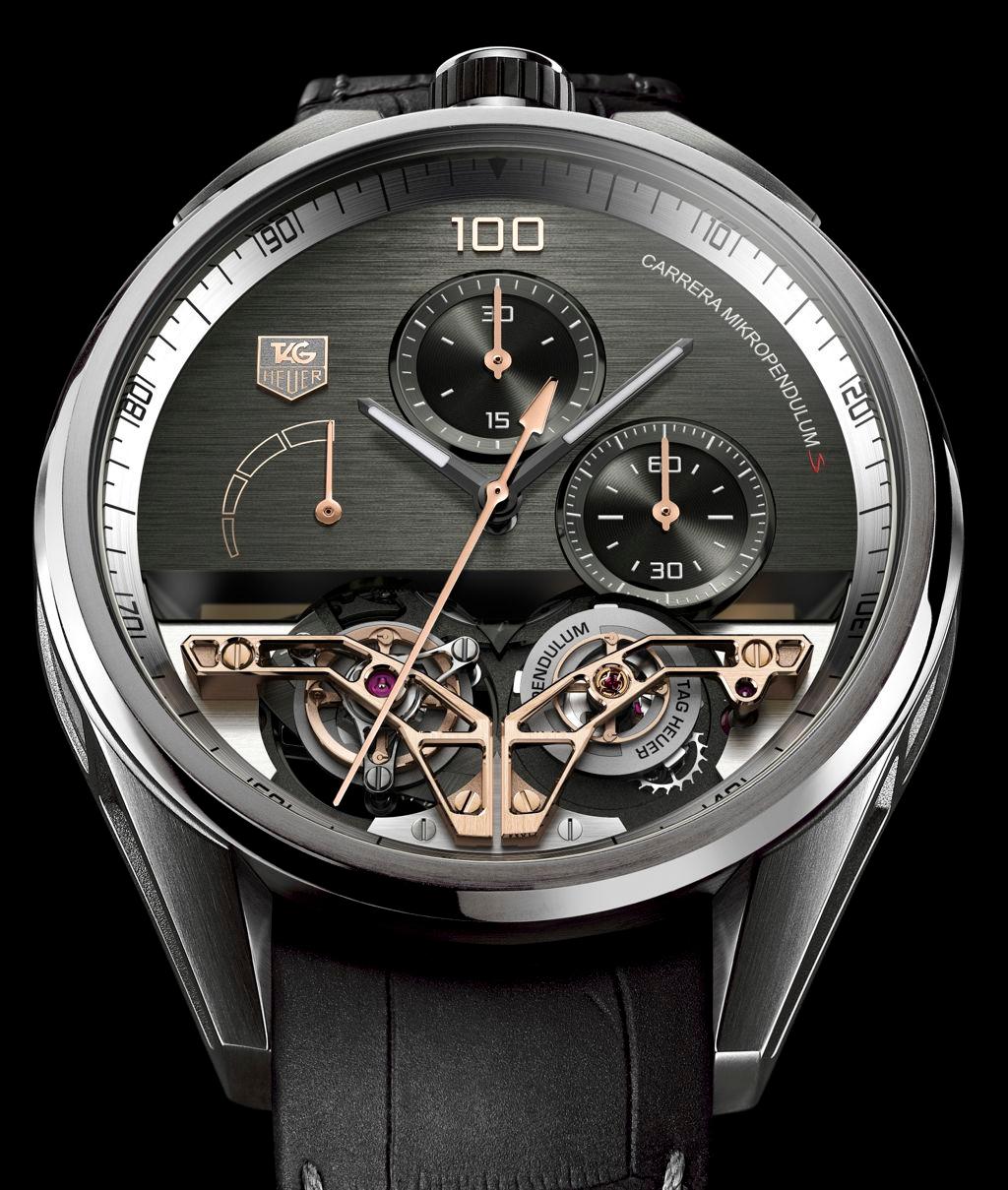

Часы TAG Heuer Carrera MikroPendulumS представляют собой версию модели TAG Heuer Carrera MikrotourbillonS, в которой волосок спирали заменен двумя магнитными маятниками: для часов и для хронографа.
Механизм, изготовленный по уникальной запатентованной TAG Heuer технологии, состоит из 454 рабочих деталей и имеет запас хода 60 минут. Кинематическая цепь часов работает с частотой 12 Гц, а хронографа – с частотой 50 Гц. Самый высокоскоростной в мире турбийон хронографа обеспечивает индикацию сотых долей секунды, работая с частотой 360 000 полуколебаний в час и совершая 12 оборотов в минуту.
Корпус изготовлен из инновационного материала, созданного на основе хрома и кобальта и используемого в авиации и хирургии. Этот биосовместимый сплав, обладающий высокой пластичностью, по твердости превосходит титан, а по блеску не уступает белому золоту.
Дизайн корпуса с традиционным для хронографов размещением заводной головки в положении «12 часов» разработан на основе модели TAG Heuer Carrera Mikrogirder, отмеченной Женевским Гран-при 2012 года в номинации Aiguille d’Or («Золотая стрелка»), и юбилейной серии Carrera 50 Year Anniversary Jack Heuer. Сквозь сатинированный циферблат антрацитового цвета видны два маятниковых турбийона с мостами из цельного розового золота 18 карат 5N.
Характеристики TAG Heuer Carrera MikroPendulumS
Циферблат
• Сатинированный, антрацитового цвета 2 счетчика
• Счетчик минут в положении «12 часов»
• Счетчик секунд в положении «3 часа»
• Индикатор запаса хода в положении «9 часов»
• Два видимых с передней стороны маятниковых турбийона с мостами из цельного розового золота (18 карат, 5n)
• Накладные цифры 100 из цельного розового золота (18 карат, 5n) в положении «12 часов»
• Полированные часовая и минутная стрелки антрацитового цвета с люминесцентными вставками
• Полированная центральная стрелка сотых долей секунды
• Полированные стрелки хронографа (минутная в положении «12 часов» и секундная в положении «3 часа»), а также стрелка индикатора запаса хода в положении «9 часов»
• Накладной логотип TAG Heuer
• Надпись «Carrera mikropendulums»
• Шкала сотых долей секунды на серебристом фланце
Корпус
• Диаметр корпуса: 45 mm
• Подвергнутый пескоструйной обработке, сатинированный и полированный сплав кобальт-хром (co-cr)
• Выпуклое сапфировое стекло с двусторонним антибликовым покрытием
• Кнопки из сатинированного титана степени 5 в положении «11 часов» и «1 час»
• Заводная коронка из титана степени 5 со вставкой из каучука в положении «12 часов»
• Задняя крышка с сапфировым стеклом
• Водонепроницаемость: 100 метров
Ремешок
• Прошитый вручную несъемный ремешок high-tech из кожи аллигатора категории soft touch
• Титановая раскладывающаяся застежка
Механизм
• 454 Детали
• Размеры механизма
• Общий диаметр: 35,8 мм (15 3/4 линии)
• Общая высота: 9,82 мм
• Частота
• 2 маятниковых турбийона:
• Часы: 86 400 полуколебаний в час / 12 гц / 3 оборота турбийона в минуту – 71 деталь
• Хронограф: 360 000 полуколебаний в час / 50 гц / 12 оборотов турбийона в минуту
• 75 Камней
• Запас хода
• Часы: 24 часа
• Хронограф: 60 минут
• Индикация
• Часы
• Минуты
• Хронограф с центральной стрелкой сотых долей секунды
• Минутный счетчик в положении «12 часов»
• Секундный счетчик в положении «3 часа»
• Индикатор запаса хода в положении «9 часов»
• Механические характеристики
• Хронограф с точностью до 1/100 секунды
• 2 маятниковых турбийона
• Автоматическая система двунаправленного подзавода

Источник: http://watchpaper.ru/2013/05/tag-heu...ikropendulums/

[Ego]

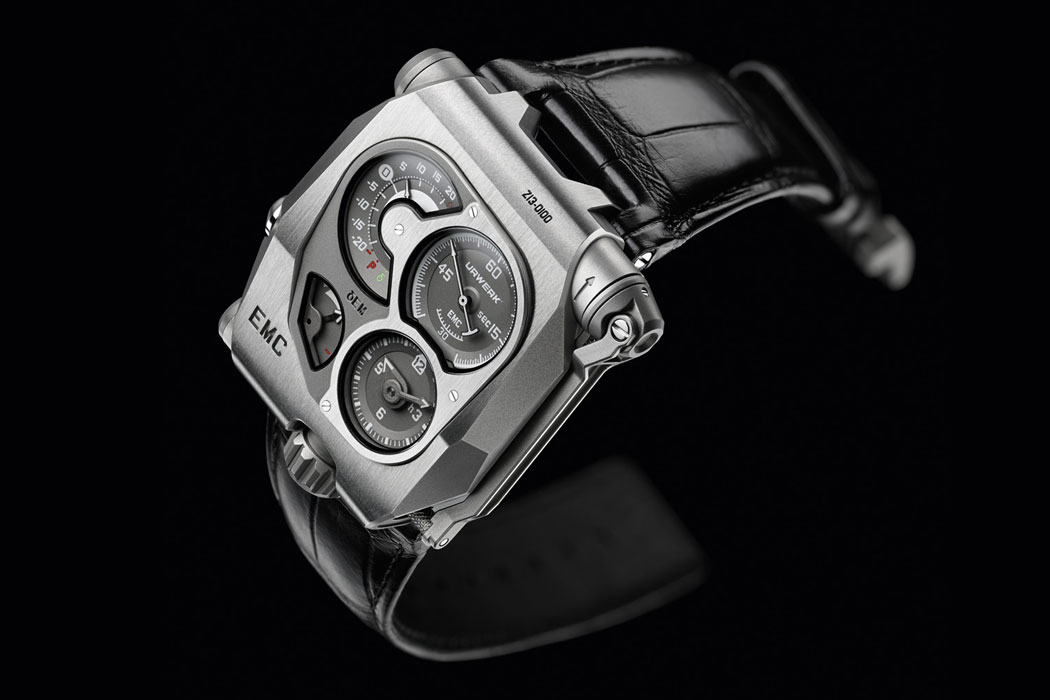

Вложение 453175

Долгожданная весть пришла из стана Urwerk: отцы-основатели камерного часового бренда Феликс Баумгартнер и Мартин Фрай отрапортовали о завершении работ над концепцией ЕМС, впервые в истории высокого часового искусства объединившей традиционную механику и передовую электронику. Механизм оснащен электронной системой из оптического сенсора, расчетного блока с конденсатором и генератора, замеряющей периоды колебаний балансового колеса и устраняющей их погрешности. Система работает без батареек и полностью автономна.
Балансовое колесо (изготовленное из антимагнитного и устойчивого к коррозии медно-никелевого сплава ARCAP) колеблется со скоростью 28800 полуколебаний в час, или 4 герца, тогда как частота колебаний контроллера составляет 16 миллионов герц! Кроме того, механизм оснащен доступным регулировочным винтом, посредством которого можно самостоятельно легко изменять длину спирали, не прибегая к услугам мастера (впрочем, эта опция уже присутствовала в предыдущих моделях Urwerk). К сожалению, авторы удивительного проекта ничего не сообщили о суточных отклонениях хода электронно-механического спуска, однако можно предположить, что таковых не будет вообще, то есть хронометрическая точность ЕМС, по идее, должна быть абсолютной.
Сейчас партнеры работают над минимизацией конструкции до удобоваримого наручного размера, который должен появиться ближе к осени. Тогда же мы узнаем и о реакции на их «ересь» со стороны уважаемых коллег по цеху. В одном из своих недавних интервью Баумгартнер признался, что обсуждал перспективы электронных технологий в классической микромеханике с некоторыми из них, в частности, с Ришаром Милем, и так и не смог найти понимания…

Вложение 453176Вложение 453177Вложение 453178

Источник: http://time.ru/premiere/urwerk_emc_debut/

[Ego]

Вложение 466915

Вложение 466916

Производя инструменты для измерения времени, современные часовщики это самое время безжалостно тратят. Ведь чем сложнее механизм, тем более длительным оказывается процесс его создания. Шесть инженеров швейцарской мануфактуры Piaget в течение трех лет разрабатывали ультратонкий механизм репетира для модели Emperador Coussin [см. о ней на нашем форуме здесь. Ego]. Параллельно шли работы по изготовлению уникального корпуса, способного при своей рекордной толщине не потерять в качестве звучания.
Инженерный перфекционизм
Чрезвычайная тонкость модели, которой мануфактура славится с 1957 года, делает еще более трудной разработку такого технически емкого калибра, как калибр с автоматическим подзаводом и минутным репетиром. Сборка, подгонка и отделка тончайших деталей не оставляют возможности даже для малейшей ошибки. Так, толщина некоторых колес составляет всего 0,12 мм, что ненамного превышает толщину человеческого волоса. А некоторые детали и вовсе имеют в поперечном сечении всего 0,07 мм. Микроротор выполнен из платины, что гарантирует оптимальную силу завода при максимальной тонкости. Стальные молоточки сделаны видимыми со стороны мостов, а положение рычажка репетира зеркально противоположно его обычному положению – при нажатии он сдвигается вниз, а не вверх. Создатели позаботились и о высокой точности калибра 1290Р, оснастив его необычной деталью-сюрпризом, которая обеспечивает оптимальное перемещение в конце 59-й минуты каждого часа таким образом, что механизм боя указывает текущее время с точностью до секунды.
Сам себе композитор
Корпус диаметром 48 мм и толщиной 9,4 мм играет важную роль в передаче звука. С целью добиться оптимального резонанса он был сделан максимально полым. Основной резонанс усиливает основание гонга, соединенное как с механизмом, так и с корпусом при помощи четырех винтов – редкая деталь, как и хитроумный механизм, помещенный под безелем и призванный повысить водонепроницаемость модели. Для разработки корпуса автоматического минутного репетира Emperador Coussin понадобилось не менее 1400 часов. Звук создается вибрациями гонга, в который ударяют молоточки, что обеспечивает оптимальное соотношение их прочности и тяжести. Сам гонг выполнен из цельной металлической заготовки – это гарантирует лучшую передачу вибрации, а значит, и звука – механизму и далее корпусу. С целью сохранить чистоту звучания в течение всего времени его воспроизведения калибр оснащен инерционным маховиком, предназначенным для регулирования ритма в промежутке между началом и концом боя. Несмотря на использование фиксированного гонга, Piaget удалось создать собственную мелодию, обогащенную тремя обертонами, находящимися в почти полной гармонии.
Ремесло как искусство

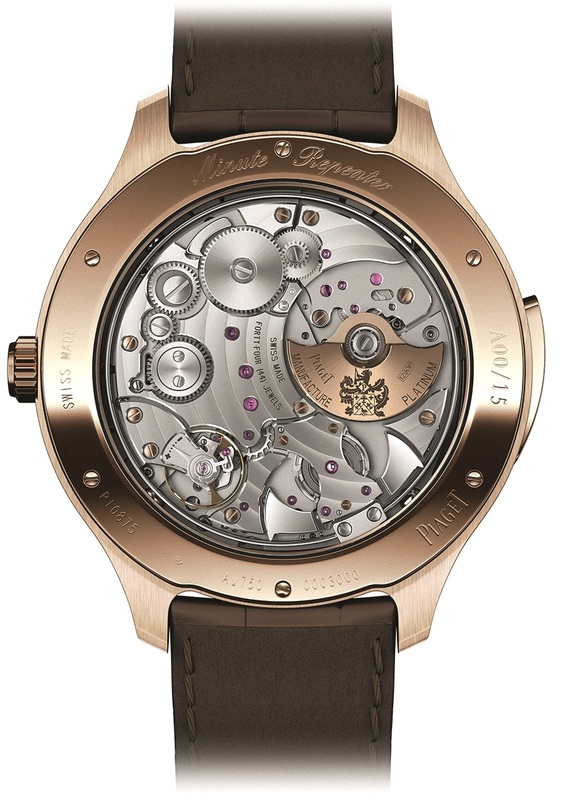

Вся отделка механизма выполнена исключительно вручную. Мосты со скошенными углами отшлифованы при помощи напильника; колеса украшены узором в виде солнечных лучей или круговым матовым узором; винты и ротор имеют покрытие цвета розового золота; некоторые детали украшены зеркальной полировкой. Об исключительном качестве отделки механизма 1290Р, занявшей не менее 70 часов, напоминает логотип Piaget, видимый сквозь отверстие в циферблате, которое открывает вид на инерционный маховик.

Вложение 466917Вложение 466918Вложение 466919

Источник: http://www.watchrussia.com/articles/na-vysokoy-note

[Ego]

Вложение 471032

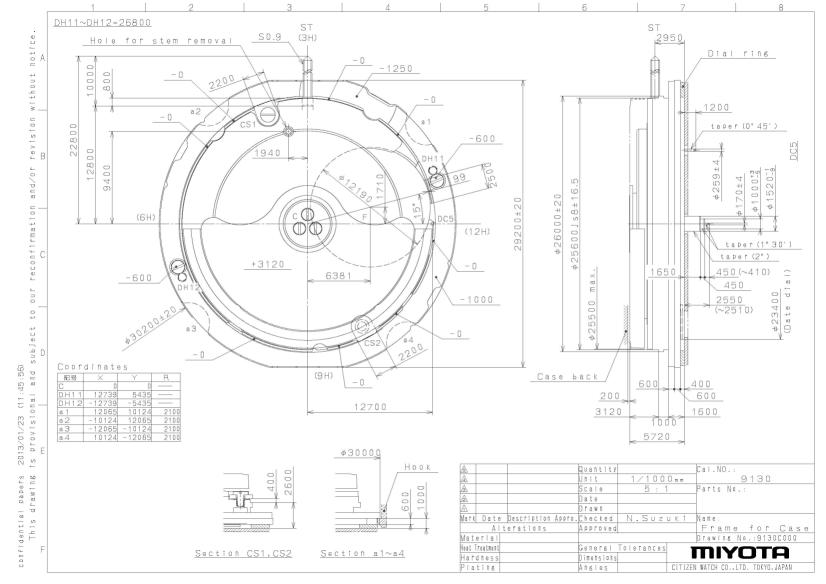

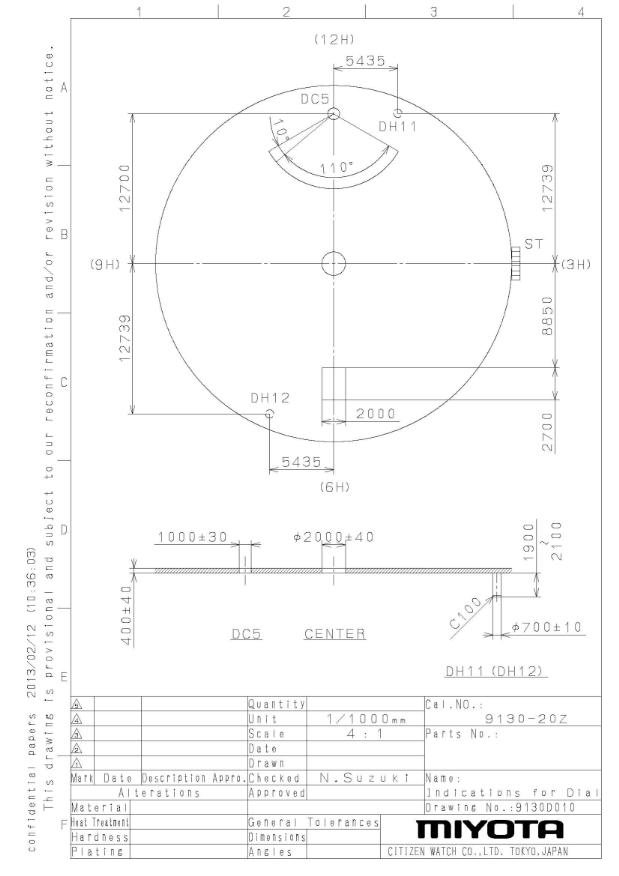

Японская мануфактура Citizen выпустила ряд новых многофункциональных вариантов автоматических часовых механизмов в составе линейки калибра Miyota 9100.
Диаметр новинок составляет 30,2 мм, толщина 5,5 мм, они имеют по 26 камней, балансовую частоту 28800 полуколебаний в час (4 гц) и запас хода более 40 часов. Автоподзавод является однонаправленным (по часовой стрелке). Завод калибра может осуществляться и в ручном режиме.
В механизмах, кроме определения времени, предусмотрены такие часовые усложнения, как индикация даты, месяца, временни в 24-часовом режиме и запаса хода (в различных сочетаниях).




Вложение 471033Вложение 471034Вложение 471035Вложение 471036

Источник: http://forums.timezone.com/index.php...=0#msg_6544641

[Ego]

Вложение 479604

Вложение 479605

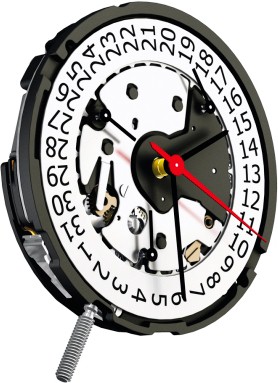

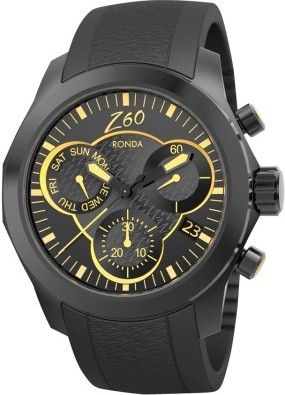

В 2013 году компания Ronda разработала новый кварцевый калибр Z60. Это первый механизм размером 13¼‘‘‘ с функцией хронографа. Диаметр механизма – 30 мм, а высота – 4,6 мм.
Калибр предоставляет возможность использовать центральную секундную стрелку и 30-минутный счетчик. Кроме того, на циферблате расположена апертура с малой секундной стрелкой, а также указатели дня и даты.

Источник: http://www.pam65.ru/news.php?newsId=4605

[Ego]

Вложение 510441

В основе высокоточных часов – эффективный, надежный и выносливый механизм. Подобный механизм должен соответствовать определенным критериям, среди которых допустимая погрешность от -4 до +6 секунд на суточный цикл в пяти положениях. Полученный в мастерской результат следует затем воспроизвести в экстремальных условиях, то есть в реальной жизни, на запястье владельца часов, поскольку изменения температуры, атмосферного давления, ритма жизни, малейшие движения и ударное воздействие нарушают изохронность хронографа. Разработать модель механических часов, владелец которых мог бы регулировать их мельчайшие хронометрические параметры, – таков брошенный EMC вызов. EMC – первые высокоточные механические часы, работу которых можно контролировать по запросу и настраивать извне.
Ровно четыре месяца назад, во время ежегодной Базельской выставки часов и ювелирных украшений Baselworld, компания URWERK представила одну из своих наиболее амбициозных и новаторских на тот момент концепций: EMC – первый «разумный» часовой механизм. За этими тремя знаками таилась разработка Electro Mechanical Control. Речь идет о первых полностью механических часах, заключающих в себе модуль оценки собственных параметров: «Идея EMC возникла около шести лет назад. Ее истоки следует искать в моей непосредственной работе над чертежной доской, – объясняет Феликс Баумгартнер, часовых дел мастер и один из основателей компании URWERK. – Ведь как и у любого часовщика, на моем рабочем столе находится Witschi – контрольно-измерительный прибор, который утверждает (или не утверждает) выполняемую мной работу. Это беспристрастный и бескомпромиссный судья, который «вслушивается» в ритм баланса и выносит вердикт эксплуатационным качествам механизма. Он мой эталон, он – единоличный хозяин в моей мастерской».
Вложение 510442Вложение 510443
Безрассудная идея встроить подобный измерительный прибор, «интеллект», если можно так выразиться, в стопроцентные механические часы возникла как решающий вызов для URWERK. «С помощью простого нажатия кнопки вы получаете точные и надежные данные о ваших часах EMC. До сих пор подобные сведения были доступны лишь специалистам. Благодаря этой модели, вы сможете влиять на работу механических часов – одного из самых захватывающих и доставляющих наслаждение устройств, когда-либо изобретенных человеком, причем в полной безопасности», – продолжает Феликс Баумгартнер.
Принцип действия EMC, таким образом, поставил перед нами тройную задачу: показать влияние внешних параметров (двигательной активности, температуры, давления) на механизм баланс-спиральная пружина; скорректировать деформации в момент их возникновения; обеспечить обмен информацией, способствовать взаимодействию между часами и их владельцем.
Вложение 510444

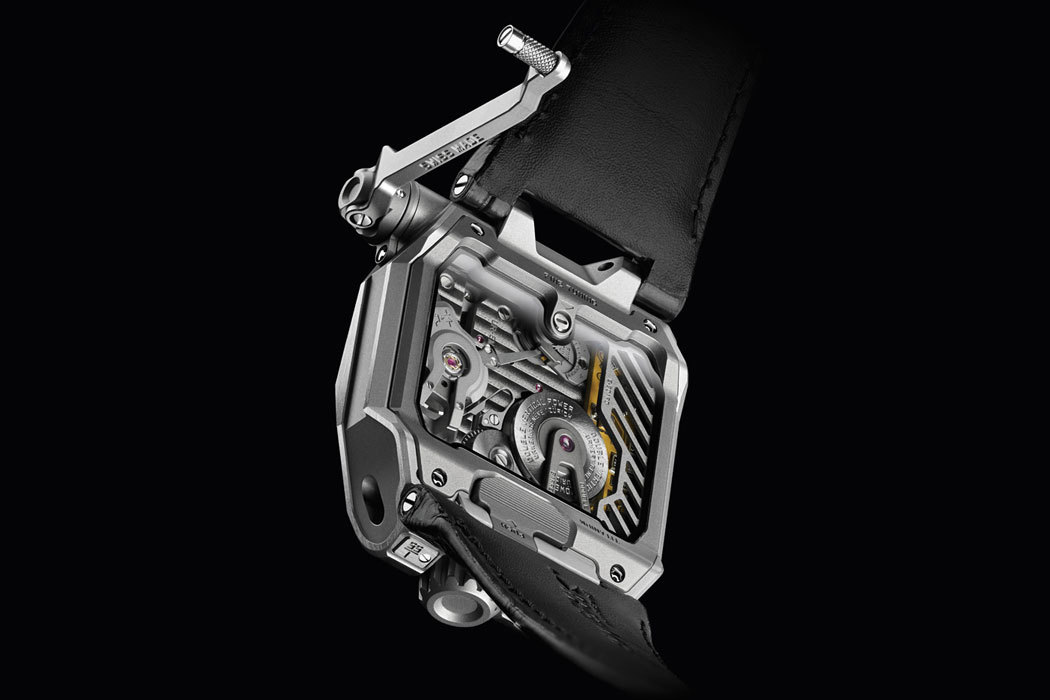

EMC принимает облик панели управления с четырьмя различными шкалами. Особое внимание уделено секундной шкале: она расположена на двухчасовой отметке. Это один из ведущих элементов EMC, образец бесперебойного хода и точности. Слева от секундной шкалы – на десятичасовой отметке – индикация рабочих параметров модели, выраженная в секундах за день. Внизу – на семичасовой отметке – указатель запаса хода EMC. Шкала с классическим обозначением часов и минут расположена на пятичасовой отметке. Впервые для URWERK часы и минуты обозначаются посредством стандартного набора стрелок. Перевернув часы, можно на обратной стороне ЕМС наблюдать за работой фирменного механизма сквозь сапфировое стекло.
Вложение 510445
Этот мануфактурный механизм был задуман, разработан и изготовлен в мастерских URWERK. Он откалиброван в Женеве и отвечает самым требовательным стандартам качества. Его хронометрические показатели проверены в пяти положениях в течение 30-дневного цикла, чтобы убедиться в соответствии механизма самым строгим нормам высокоточных часов. Присущие ЕМС свойства тем самым подтверждены и основаны на следующих технических характеристиках:
- Его баланс был изготовлен из спллава ARCAP, которому URWERK отдает предпочтение за его антимагнитные и противокоррозийные свойства. Оригинальность баланса заметна с первого взгляда: абсолютно линейная форма стала результатом долгих расчетов, цель которых – оптимизировать его аэродинамические свойства и свести до минимума помехи, вызванные трением. Подобная форма позволяет балансу сохранять оптимальную амплитуду.
Вложение 510446

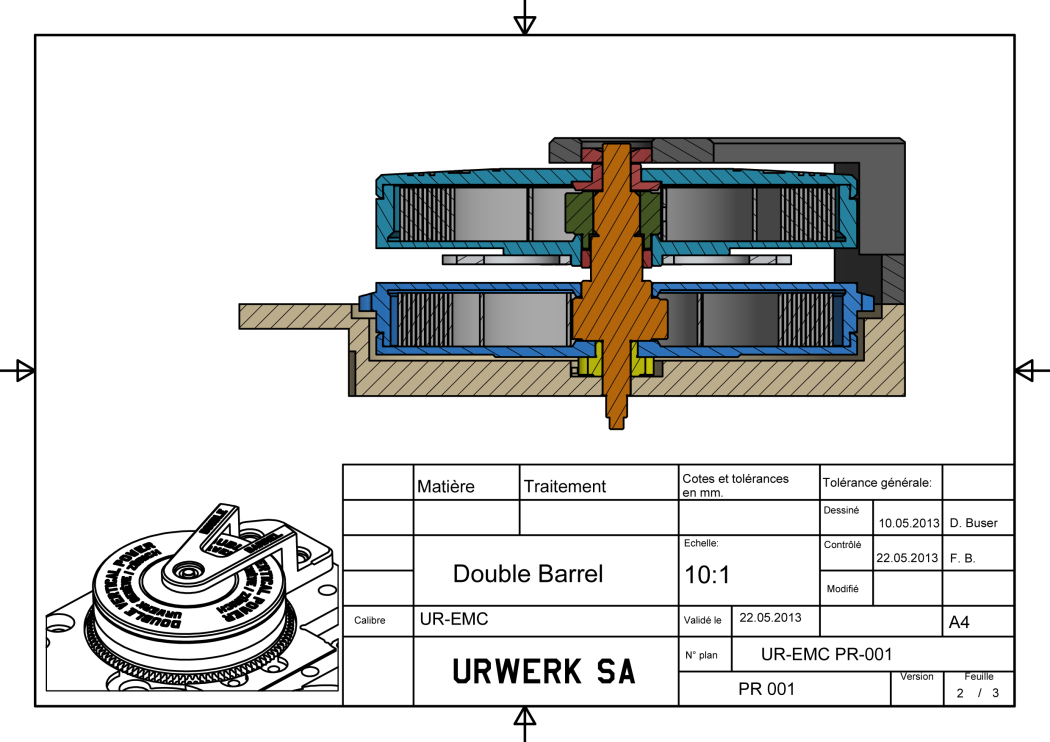

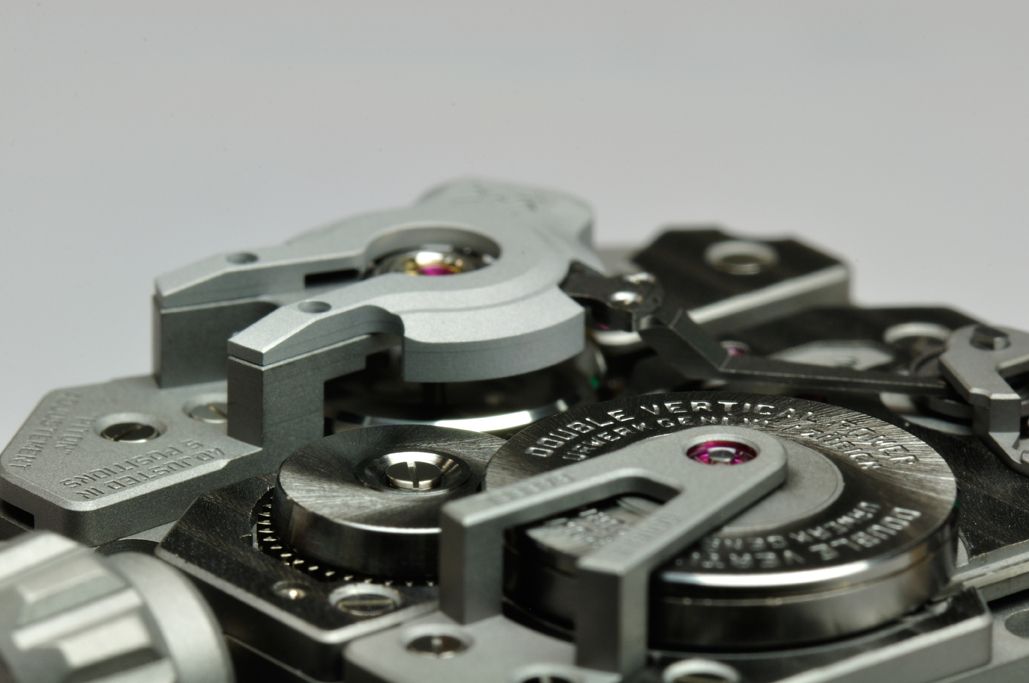

- Приводной механизм принял форму внушительного двойного барабана, вертикально установленного на одном общем валу. Благодаря последовательной сборке, двойной барабан гарантирует стабильность и безукоризненность линейных характеристик часов, а последние позволяют EMC демонстрировать 80 часов запаса хода.
Вложение 510447

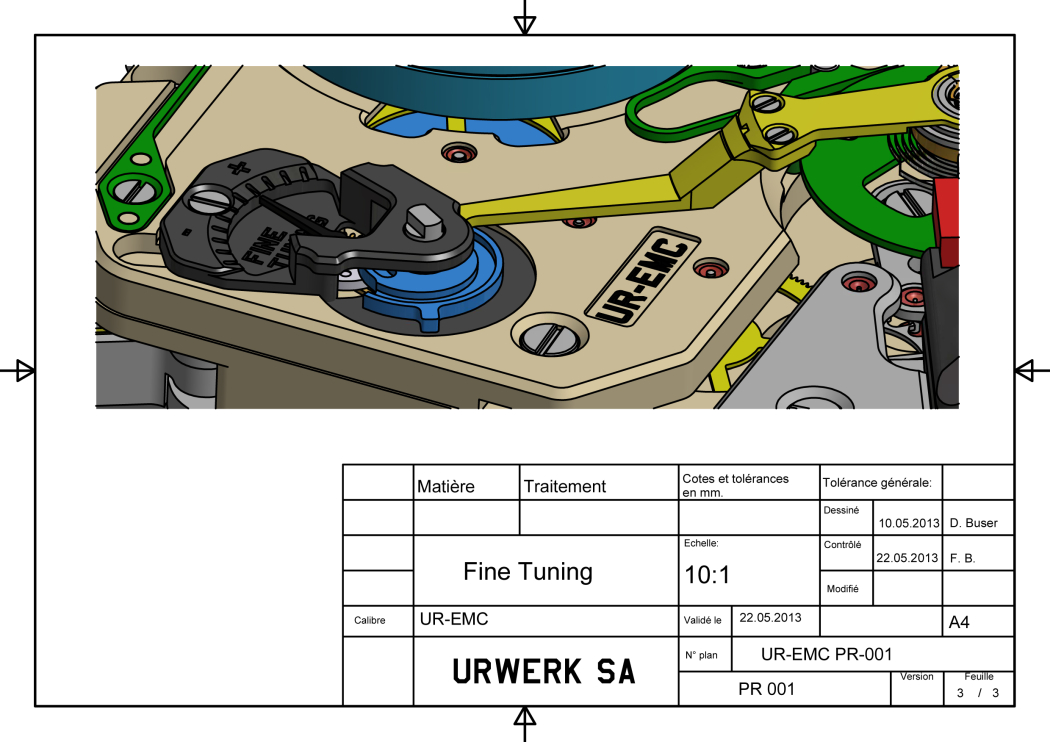

- Доступный извне регулировочный винт часов дает возможность производить точную настройку с помощью пружины, изменяя длину рабочей части спирали.
Вложение 510448
Чтобы наблюдать и оценивать работу этого стопроцентного механизма, оставалось создать его «надзорный орган». Оливье Эвале, разработчик программного обеспечения, страстно увлеченный автоматикой и информатикой, принял активное участие в данном безрассудном проекте: «Наша идея заключалась в том, чтобы использовать точность оптики и светового пучка для измерения хода часового механизма. Погрешность полученных результатов – менее 10 микросекунд. Мы создали систему, способную на долговременную работу. Используемая для питания «интеллекта» EMC батарея – не простая. Это сверхвместительная емкость, которая после 100 000 или 200 000 зарядов теряет лишь малую часть своих свойств. Мы также выбрали генератор с необычайно продолжительным ресурсом работы, неустойчивость которого не превышает три миллионные доли за год».

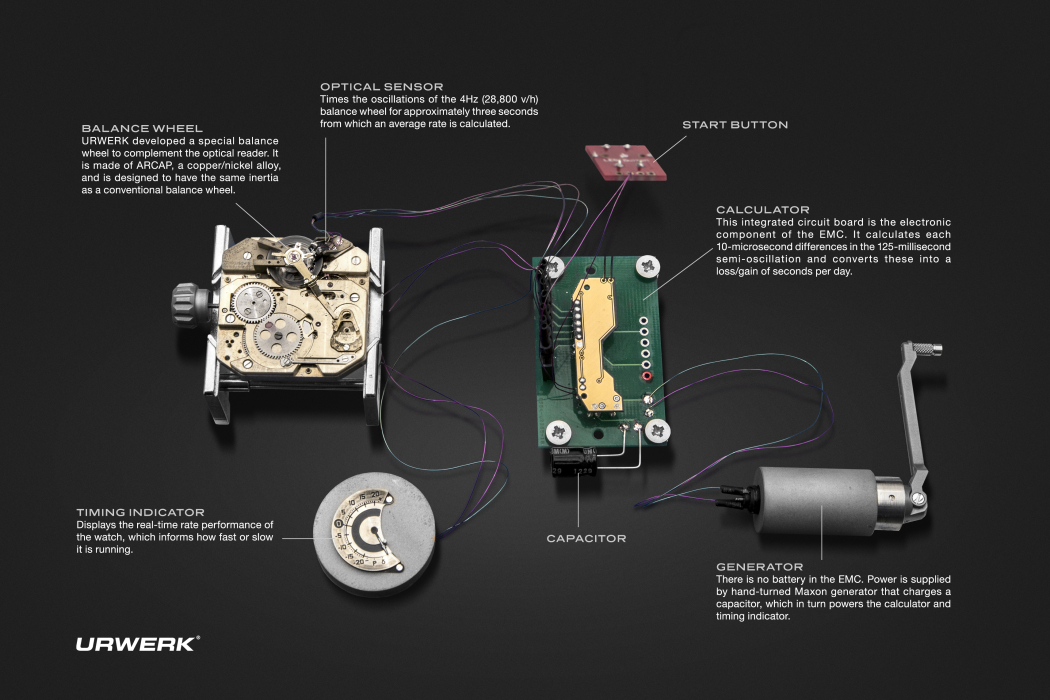

Таким образом, «интеллект» EMC состоит из:
Вложение 510449
- Оптического датчика, связанного с балансом (Optical sensor):
Этот датчик состоит из передающего и принимающего устройств, установленных по обе стороны баланса. Его роль – регистрировать колебания данной составляющей механизма, частота которых 28 800 полуколебаний в час, то есть 4 Герца, за трехсекундный интервал времени. Измерение производится вручную, нажатием на кнопку.
- Электронного генератора колебаний частотой 16 000 000 Герц:
Речь идет об эталонном элементе EMC. Рабочая характеристика баланса EMC (4 Герца) сопоставляется с этим нестандартным генератором с целью получить максимально точный замер.
- Искусственного интеллекта (компьютера):
Это вычислительное устройство способно определить дифференциал (символизируемый знаком δ) мeжду реальным ходом механизма и генератором-эталоном. Каждое различие в микросекунду между двумя составляющими выражается в экономии или потере механизмом одной секунды в сутки. Так, вариация в 0,0000014 секунды за полупериод становится отклонением в одну секунду за сутки.
- Генератор с ручным подзаводом (генератор):
За электропитание «надзорного органа» EMC (оптический датчик и вычислительное устройство) отвечает микроротор производства швейцарской компании Maxon. Она известна тем, что разработала двигатель модуля Pathfinder для НАСА и ее программы исследовательских полетов на Марс.
Написание заключительной главы в создании EMC приходится на долю Мартина Фрая, дизайнера и одного из основателей URWERK. На него была возложена решающая задача объединить все составляющие EMC в корпусе наручных часов: «В компании URWERK точкой отсчета моделей часто становится набросок, пробный чертеж , воплощающий в жизнь идеи Феликса и мои собственные, – говорит он. – В данном случае точкой отсчета стала технология, что значительно усложнило мою задачу. Миниатюризация различных деталей EMC была доведена до предела, следовательно, эти технические достижения и обусловили мое пространтство для маневра. Так что методология работы оказалась весьма прагматичной: от ручки, которую надо было встроить в корпусное кольцо, до аккумулятора энергии – неотъемлемой части корпуса часов. То тут то там чувствуется влияние дорогих мне вещей, таких как старая камера Reflex с ручкой или магнитные ленты Revox на катушке, отразившиеся в дизайне баланса».
Вложение 510450

Источник: http://remontoir.ru/emc-urwerk-udala...heskim-chasam/

[Ego]

Вложение 510935

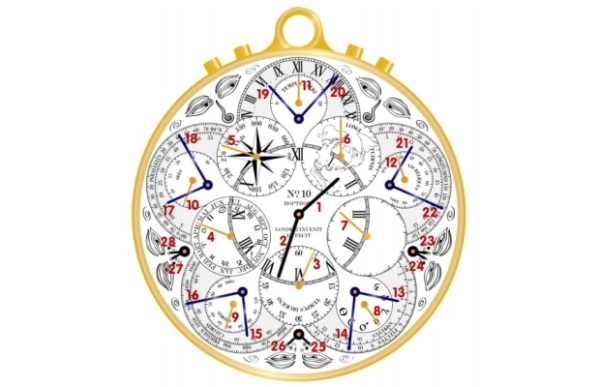

Британский производитель люксовых часов Hoptroff представила первый в мире персональный хронометр с квантовыми (атомными) часами еще в мае 2013 года. Эти часы, как утверждает компания, являются самыми точными в мире, более точными, чем любые другие производимые сегодня кварцевые или механические часы. Новый персональный хронометр называется «Hoptroff No.10» — это десятая линейка, разработанная компанией. Как отмечает Hoptroff, новое устройство имеет «независимую точность полторы секунды на тысячу лет», — это в 240 000 раз точнее, чем Биг-Бен.

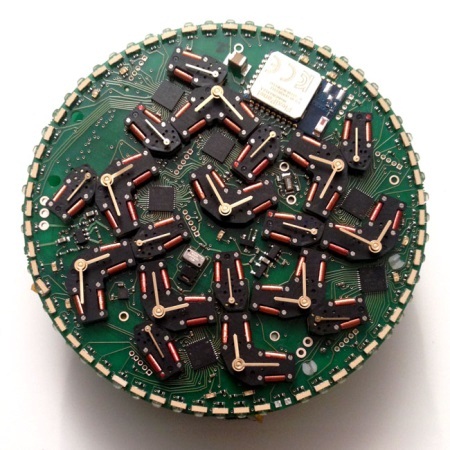

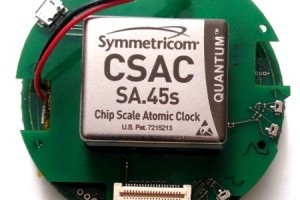

В часах Hoptroff No.10 установлен квантовый часовой механизм Quantum SA.45s, производства американской компании Symmetricom. Он был первоначально разработан совместно с министерством обороны США для использования в крылатых ракетах и беспилотных летательных аппаратах, где существует необходимость обеспечения навигации при помехах сигналов GPS. Естественно, что часовой механизм имеет довольно внушительные размеры — 40 мм х 34,8 мм х 11,3 мм. Поэтому сами часы, имеющие толщину корпуса 25 мм и диаметр 82 мм, больше похожи на карманные часы, чем на наручные.
А недавно производитель представил обновленную версию Hoptroff No.10 - с золотым корпусом, изготовленным с использованием технологии 3D-печати. На разработку этой модели было потрачено 18 месяцев, но, по словам компании, результат оказался потрясающим.

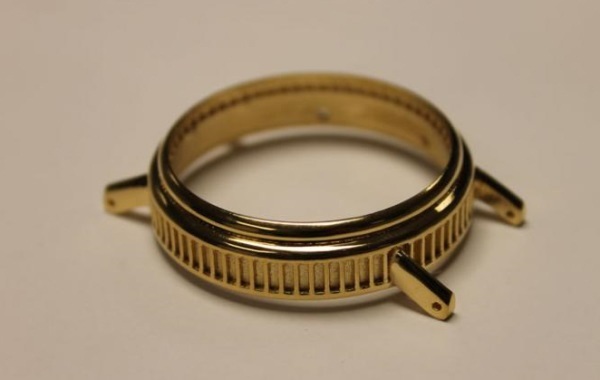

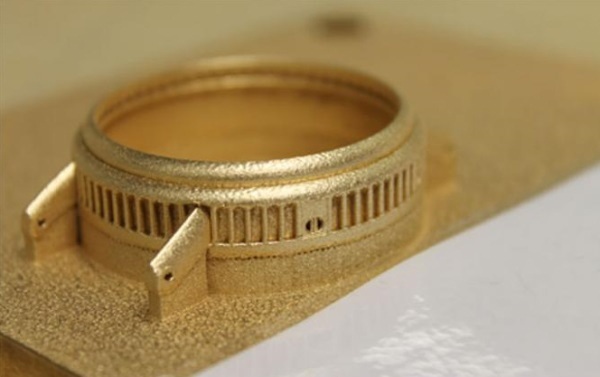

Первый 3D-печатный прототип корпуса часов был напечатан из пластика. Он был успешно протестирован в часах вместо традиционного корпуса, изготовленного обычным фрезерованием. Затем компания построила с использованием метода лазерного спекания металла (DMLS) первый образец корпуса часов из 18-каратного золота.
К слову сказать, стоимость таких высокоточных часов пока не определена. Однако, учитывая количество используемого в корпусе золота, а также затраты на множество проведенных научных исследований во время разработки этого хронометра, можно ожидать, что его конечная розничная цена составит около 50 тысяч английских фунтов стерлингов.
Как ожидается, первые часы Hoptroff No.10 с 3D-напечатанным корпусом будут представлены на выставке SalonQP, которая состоится в ноябре этого года. А в продажу они поступят предположительно в следующем году.

Вложение 510936
Вложение 510937Вложение 510938Вложение 510939

Источник: http://www.n3d.biz/3d-proizvodstvo/h...-korpusom.html
