Обзор часовых механизмов

[Ego]

Вложение 77887

Компания Piaget имеет долгую историю создания ультра-тонких механических часовых клибров, как с ручным заводом, так и автоматических. Теперь она выпустила самый тонкий механизм с ручным заводом, оснащенный турбийоном - Caliber 600P, что является серьезным достижением бренда в техническом плане.
Параметры новинки впечатляют. Ее толщина составляет лишь 3,5 мм, включая парящий турбийон. Изготовлен он, в основном, из 18-каратного розового золота, причем мосты скелетонизированы, а платина инкрустирована бриллиантами. Длина механизма (28,64 мм) и его ширина (22,4 мм), позволяют использовать калибр для оснащения моделей Emperador, с их прямоугольными корпусами. Запас хода достигает 40 часов.
Видео о новинке можно посмотреть здесь.

Источник: http://www.luxist.com/2010/11/08/pia...vement-in-the/

[Ego]

Вложение 80096

Компания Panerai представила свой новый калибр P.3000. Это уже восьмой мануфактурный механизм бренда, после калибров P.2002, P.2003, P.2004, P.2005, P.2006, P.9000 и P.999.
Новинка с ручным заводом, запасом хода 3 дня, на 21 камне, диаметром 16 1/2 линий (около 35 мм), толщиной 5,3 мм, двумя заводными барабанами, балансовой частотой 21600 полуколебаний в час (3 гц).
Калибр P.3000 имеет четыре версии:
- базовый, с индикацией часов и минут;
- P.3000-1 с секундной стрелкой на 9 часах;
- P.3000-2 с секундная стрелка на 9 часах и датой на 3 часах;
- P.3000-3 с усложнением GMT;
Запуск нового механизма, как представляется, позволит Panerai отказаться от использования калибра Unitas 6497. Для сравнения: диаметр у обеих калибров одинаков, P.3000 толще чем Unitas 6497 (5,3 мм и 4,5 мм, соответственно), P.3000 имеет на 4 камня больше, чем Unitas 6497.
По сообщению компании Panerai, новый механизм будет использоваться в моделях Historic Range, наряду с калибрами P.999 и P.2002. Кроме того, он не будет проходить официальную сертификацию COSC.
Калибр уже производится, им будут оснащены модели, которые будут представлены на SIHH 2011.

Вложение 80097
Вложение 80098

Источник: http://horologycrazy.blogspot.com/20...-movement.html

[Ego]

Вложение 83381

Говоря о современных часовых механизмах, следует отметить, что в период после «кварцевой революции», вплоть до, примерно, 2000 года, внимание к калибрам (с точки зрения выяснения их разработчиков и производителей) было явно недостаточным. Связано это, очевидно, с тем, что в 1980-1990-ых годах практически все швейцарские часовые компании закупали готовые механизмы, либо, в лучшем случае, эбоши (Ebauche) калибров (полный комплект для сборки механизмов) ETA. Исключением было несколько компаний Haute Horology, которые производили собственные мануфактурные механизмы (в том числе, Patek Philippe, Jaeger-LeCoultre, Rolex, Zenith, Audemars Piguet, Vacheron Constantin, Girard-Perregaux и некоторые другие. Хотя, справедливости ради, и следует отметить, что некоторые из них также закупали эбоши у Jaeger LeCoultre, Frederic Piguet и Lemania). Поэтому и не было особого смысла интересоваться калибрами, которыми оснащались часы остальных брендов, поскольку в них стояли практически одинаковые механизмы.
Но, в течение последнего десятилетия ситуация существенно изменилась. Отчасти, из-за стратегии Swatch Group в плане сокращения поставок калибров ETA и их прекращения в обозримой перспективе, и отчасти потому, что рынок высококачественных часов за этот период увеличился.
Это, в свою очередь, повлияло на деятельность многих швейцарских часовых компаний, в том числе, и TAG Heuer. В связи с этим, интересным представляется анализ ситуации, связанной с оснащением калибрами часов бренда TAG Heuer.
В 1970-ых годах в модели компании Heuer в основном оснащались часовыми механизмами, поступающими из трех источников. Во-первых, собственный механизм Chronomatic (калибры 11, 12, 14 и 15); во-вторых, механизмы с ручным заводом от швейцарского производителя Valjoux; в-третьих, кварцевые механизмы от ESA. Затем началось поступление механизмов Lemania 5100 и LWO Lemania/Dubois Depraz, а производство калибров Chronomatic прекратилось. Часы бренда в основном начали оснащаться механизмами ETA и к моменту покупки компании TAG Heuer группой LVMH в 2000 году, она вообще не производила часовых механизмов.
По заявлению главы TAG Heuer Жана-Кристофа Бабина (Jean-Christophe Babin) сделанному в марте текущего года, одной из его первых задач, когда он начинал свою деятельность в компании, было сосредоточиться на восстановлении репутации TAG Heuers, как часовщика. Начиная с нуля, компания начала программу инвестирования в инновационные часовые механизмы. Речь идет о следующих калибрах:
- V (Monaco V4);
- HR03 (Microtimer/Monaco);
- S (Quartz tractor, mechanical chronograph module);
- 1887 (Carrera и 300SLR);
- 360 (Chronograph module only).
Кроме того, следует упомянуть механизм Pendulum, который находится в ранней стадии разработки.
В настоящее время, кроме вышеуказанных калибров, часы TAG Heuer оснащаются механизмами, поступающих от следующих производителей.

Вложение 83382

ETA – калибры TAG Heuer 1, 2, 5, 6, 7, 12, 11, 16, 17.
Справочно:
Швейцарский гигант, производящий часовые механизмы, начал свое существование как производство Ebauche часовой компании Eterna. Когда швейцарским законодательством в 1930 году было запрещено одновременное производство одной компанией часовых механизмов и собственно часов, Eterna была разделена на две компании - Eterna Watches и ETA. Последняя вошла в группу AUSAG, которая в итоге превратилась в Swatch Group. Затем, уже Swatch Group объединила своих многочисленных производителей механизмов (в том числе ETA, ESA, Lemania, Valjoux и Unitas) в единый бренд - ETA. Кстати, поэтому калибр 1970-ых годов Valjoux 7750 в настоящее время известен, как ETA 7750.

Вложение 83383

Sellita – калибр 5 в некоторых моделях, в том числе Aquaracer 500m.
Справочно:
Швейцарская компания, которые десятилетиями выпускала усложнения и отделывала детали и калибры для широкого круга клиентов, в том числе и для ETA. Теперь, когда несколько патентов ETA истекли, Sellita начала производство клонов оригинальных механизмов ETA, с некоторыми изменениями и дополнениями - SW-200 (ETA 2824-2), SW-500 (Valjoux ETA 7750) и SW-300 (ETA 2892). Хотя многие предпочитают оригинальные калибры ETA, реальность такова, что Sellita имеет более чем достаточно технических навыков и опыта для производства этих клонов на том же уровне качества, что и ETA. Поэтому сегодня изделия Sellita нельзя рассматривать, как производство "дешевых" версий калибров ETA.

Вложение 83384

Zenith – в моделях Grand Carrera Calibre 36 и Monaco Twenty-Four.
Справочно:
Zenith хорошо известен как часовой бренд, входящий в группу LVMH. Известно также, что в конце прошлого года компании TAG Heuer и Zenith объединилась в холдинговой компании (см. об этом на нашем форуме здесь), а генеральный директор TAG Heuer Жан-Кристоф Бабин возглавил этот холдинг. Zenith производит один из лучших в мире автоматических хронографических калибров - El Primero.
Кстати, с этим калибром связана очень интересная история. В 1975 году Zenith Radio Corporation (компания, которая в то время владела Zenith), решила прекратить производство всех механических калибров и перейти исключительно на кварцевые механизмы. В связи с этим, поступила директива из головного офиса об избавлении от всех станков, инструментов и оснастки, используемых для производства автоматических калибров. В нарушение этого указания, часовщик компании Zenith Чарльз Вермот (Charles Vermot) спрятал и сохранил инструменты, оснастку, прессы и станки, существенно необходимые для производства El Primero. Благодаря этой инициативе часовщика (его фото см. внизу), компания Zenith смогла возобновить производство калибра El Primero в 1984 году и предложить его и эбоши ряду часовых брендов, в том числе и Rolex.

Вложение 83385

Ronda AG – в моделях Formula 1, Golf Watch, Aquaracer Grand Date.
Справочно:
Ronda является швейцарской компанией основанной в 1946 году и размещенной в Lausen. Она специализируется на кварцевых механизмах и производит их как в Швейцарии, так и в Таиланде.

Вложение 83386

Dubois Depraz - хронографические модули для различных калибров, таких как 11 и 12.
Справочно:
Семейная швейцарская компания, которая производит хронографические модули и компоненты. Интересно, что еще в 1969 году, компания Dubois Depraz, будучи партнером Heuer, разработала оригинальный хронографический модуль для калибра Chronomatic.

При выпуске калибра 1887 в прошлом году (о скандале, сопровождавшем этот выпуск см. на нашем форуме здесь), TAG Heuer отметил, что он будет продолжать поиск механизмов от различных внешних поставщиков, а также увеличивать производство собственных калибров. Из нынешних мануфактурных механизмов, только калибры S и 1887 являются основными механизмами, остальные - для нишевых моделей.
Касательно перспектив.
Pendulum: калибр находится в стадии концепта, и пока неясно, будет ли он когда-либо выпускаться, даже в ограниченном количестве. Ключевой проблемой остается его способность сохранять точность хода при различных температурных режимах (подробнее об этом см. на нашем форуме здесь). Но надежда на успешную реализацию этого проекта имеется – ведь в свое время многие специалисты предсказывали, что модель V4 не может быть сделанной, но сейчас она есть и работает.
Калибр 1887: Есть информация, что TAG Heuer хотел бы создать его версию с индикатором запаса хода. Будем надеяться, что увидим ее на выставке в Базеле в марте следующего года.
Mikrograph: Находится в стадии разработки, но он рассматривается как мануфактурный механизм, который придет на смену калибру 360.
Таким образом, можно прийти к выводу, что в дальнейшем, развитие разработок и производства мануфактурных механизмов компанией TAG Heuer приведет, с одной стороны к росту цен на ее модели, развитию немыслимых ранее кооперативных связей (TAG Heuer и Seiko, к примеру), а с другой – позволит обогатить модельный ряд бренда новыми интересными моделями с собственными механизмами.

Вложение 83387

По материалам: http://www.calibre11.com/tag-heuer-movements/

[Ego]

Вложение 87565

Новая модель Rotonde de Cartier Astrorégulateur будет официально представлена в Женеве на SIHH-2010. Модель оснащена калибром 9800 MC Astrorégulateur, который компенсирует влияние гравитации на точность хода механизма в вертикальной позиции. Этот калибр является итогом пятилетней работы мануфактуры Cartier, где он был спроектирован, разработан, изготовлен и собран.
Круглый корпус изготовлен из ниобий-титанового сплава, благодаря чему его вес составил лишь 55 грамм. Его диаметр - 50 мм, водонепроницаемость 30 метров. Титановая заводная головка с сапфировым кобошоном. Сапфировое стекло на лицевой стороне корпуса и на его задней крышки.
Циферблат гильошированный, синевато-серого цвета, с крупными черными римскими цифрами. Стрелки мечевидной формы, из вороненой стали.
Калибр 9800 МС, Astrorégulateur, автоматический, диаметром 15 ¾ линий (35,8 мм) и толщиной 10,1 мм. Он состоит из 281 детали, на 43 камнях, с балансовой частотой 21600 полуколебаний в час, запасом хода 80 часов. Каждый механизм индивидуально пронумерован. Отделка калибра требует около 60 часов ручной работы. Речь идет, в частности, о круговой зернистой обработке платины, скошенных мостах, декорировании Côtes de Genève.
Фактически, конструкторы и мастера Cartier на производстве в La Chaux-de-Fonds разработали решение, которое является альтернативой турбийону. В качестве антигравитационого механизма, вместо каретки турбийона ими использован ротор, который всегда возвращается к той-же позиции в вертикальной плоскости. Поэтому в калибре 9800 MC Astrorégulateur спусковой механизм, осциллятор и секундная стрелка размещены на роторе для поддержания центра тяжести в одной позиции. Кстати, платиновый инерционный блок автоподзавода, также интегрирован в микроротор, что обеспечивает двунаправленный завод.
Модель поставляется на черном ремешке из кожи аллигатора с двойной раскладной застежкой из 18-каратного белого золота.
Лимитированный выпуск 50 пронумерованных экземпляров.

Вложение 87566

По материалам:
http://www.worldtempus.com/en/news/t...teur-movement/
http://cartier.watchprosite.com/show...ti-673858/s-0/

[Ego]

Вложение 89591

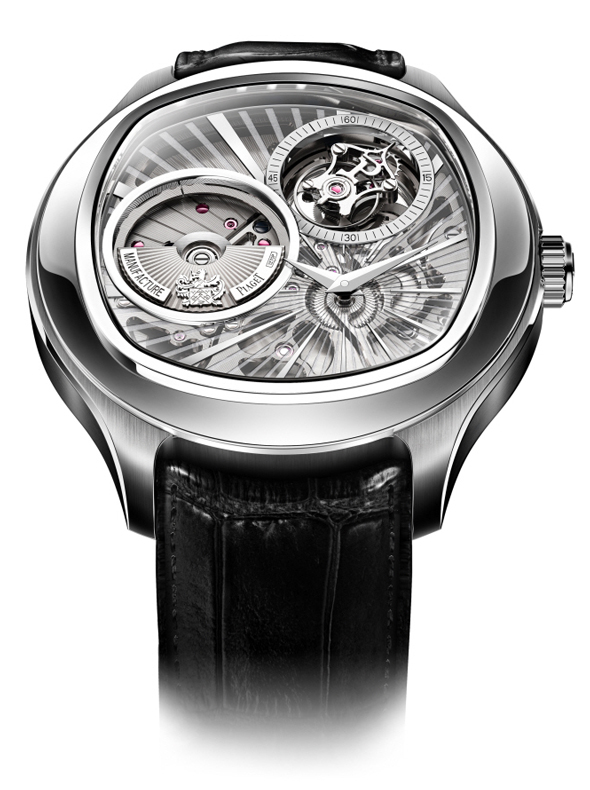

Новая модель Emperador Coussin Tourbillon Ultra-Thin от Piaget будет официально представлена на женевской выставке SIHH-2011 в текущем месяце. Модель создана в результате трехлетних исследований и разработок и является, в настоящее время, самими тонкими в мире наручными автоматическими часами с турбийоном.
Интересно, что автоматический механизм 1270P, которым оснащены часы Emperador Coussin Tourbillon Ultra-Thin, представляет из себя, по существу, комбинацию двух мануфактурных калибров Piaget: 600P и 1208P, выпущенных в 2003 и 2010 годах, соответственно. Первый из них, толщиной 3,5 мм, считается самым тонким калибром с турбийоном, а второй, толщиной 2,35 мм - самым тонким автоматическим механизмом в мире.
В результате, механизм 1270P имеет толщину лишь 5,55 мм, состоит из 269 деталей, причем, некоторые из его зубчатых колес толщиной всего 0,12 мм, что тоньше, чем средний человеческий волос. Калибр на 35 камнях, с балансовой частотой 21600 полуколебаний в час, запасом хода 40 часов. Функции: индикация часов, минут, секунд (на каретке турбийона), запаса хода, парящий минутный турбийон.
Как и у остальных моделей линейки Piaget Emperador, корпус новинки подушкообразной формы. Его диаметр составляет 46,5 мм, толщина 10,4 мм, водонепроницаемость 30 метров. Имеется две версии модели: в 18-каратном розовом золоте (Ref. G0A36041) и в белом золоте (Ref. G0A3604.)
Для обеспечения лучшего обзора нового механизма, циферблат новинки выполнен из сапфирового стекла с лазерной гравировкой, в котором сделаны два выреза: на 1 час и 9 часов, для каретки турбийона и золотого микроротора, соответственно.
Часовая и минутная стрелки золотые, размещены децентрализовано на 5 часах, с коническими часовыми метками, направленными к ним.

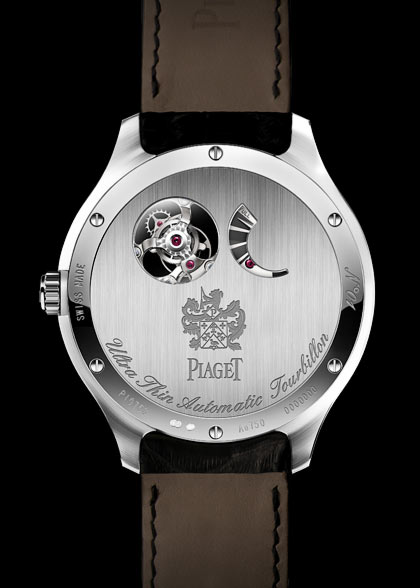

На задней крышке корпуса имеются две апертуры - для каретки турбийона и для индикатора запаса хода.
Ремешок коричневый из кожи аллигатора с застежкой из 18-каратного золота.
Похоже, что Emperador Coussin Tourbillon Ultra-Thin будет одной из самых интересных моделей 2011 года.

Вложение 89584Вложение 89585Вложение 89586
Вложение 89587
Вложение 89588

По материалам:
http://www.worldwatchreview.com/2010...on-ultra-thin/
http://blog.perpetuelle.com/index.ph...ic-ultra-thin/#

[Ego]

Вложение 90158

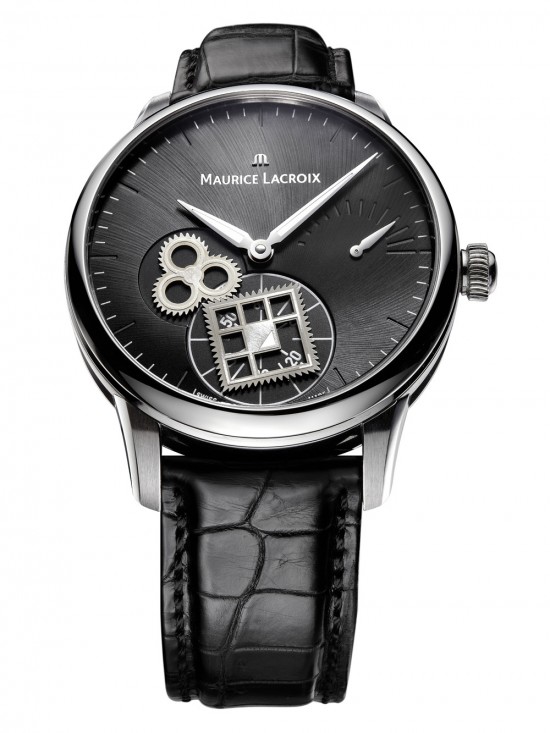

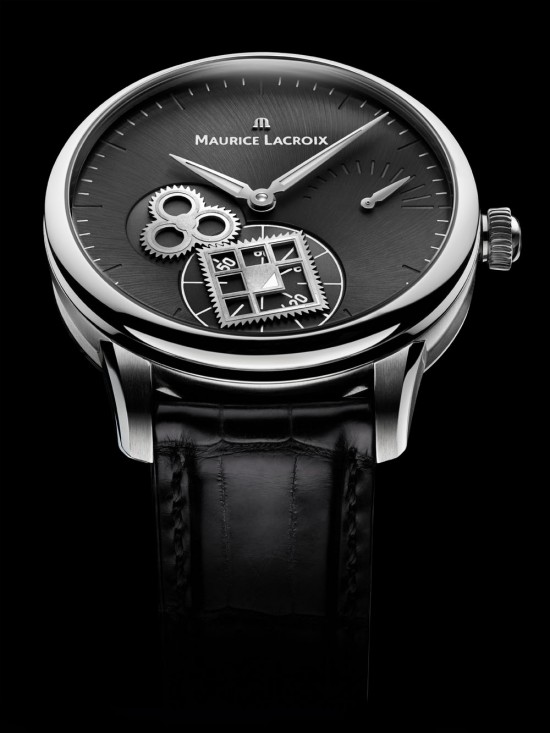

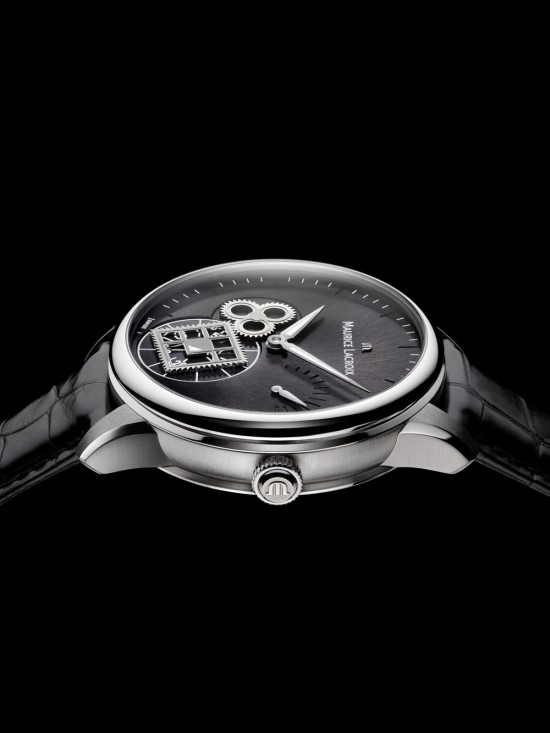

В прошлом году компания Maurice Lacroix представила первый в часовой истории механизм с квадратным колесом, который был использован в модели-регуляторе. В настоящее время, компания предложила использование аналогичного механизма для индикации секунд в новой модели Masterpiece Roue Carrée Seconde (см. об этом на нашем форуме здесь).
Конструирование механизма с квадратным колесом, которым занимался часовщик и инженер Мишель Вермот (Michel Vermot) в сотрудничестве с Haute Ecole Arc du Locle, потребовало несколько лет работы. Проблема заключалась в том, чтобы добиться равномерного сцепления некруглого элемента с круглыми, что было достигнуто разработкой новой формы зубьев в сочетании с такими размерами шестеренок, которые обеспечивают не только равномерный ход, но и высокую точность. Для этого была использована технология LiGA - симбиоз методов фотолитографии и формовки, благодаря чему стало возможным изготавливать миниатюрные детали, которые по всем параметрам превосходят такие же, изготовленные традиционным способом на станке. В итоге получился часовой механизм, в котором круглые и квадратные колеса взаимодействуют друг с другом без потери в точности.
Новинка выпускается в двух версиях: с черным (Ref. MP7158-SS001-900) и родированным (Ref. MP7158-SS001-901) циферблатом.
Круглый корпус из сатинированной и полированной нержавеющей стали, диаметром 43 мм, водонепроницаемый до 50 метров. Выпуклое сапфировое стекло с двусторонним антибликовым покрытием на лицевой стороне корпуса. На его завинчивающейся задней крышке, также, сапфировое стекло.
На циферблате центральные часовая и минутная стрелки, квадратное колесо с указателем секунд на 6 часах (сцепленное с клеверовидным колесом на 8:30 часах) и стрелочный индикатор запаса хода на 3 часах. Часовая, минутная и секундная стрелки с люминесцентным покрытием.
Взаимодействие квадратного колеса с клеверовидным, во время хода часов, создает чрезвычайно динамичный визуальный эффект.
Модель оснащена механизмом с ручным заводом ML 156, на 34 камнях, с балансовой частотой 18000 полуколебаний в час (2,5 гц) и запасом хода 45 часов. Калибр отрегулирован в пяти позициях; отлично отделан в стиле Grand Colimaçon и родирован.
Черный кожаный ремешок из кожи аллигатора с застежкой из нержавеющей стали.

Вложение 90159Вложение 90160Вложение 90161

Источник: http://watchluxus.com/maurice-lacroi...arra-e-seconde

[Ego]

Вложение 91119

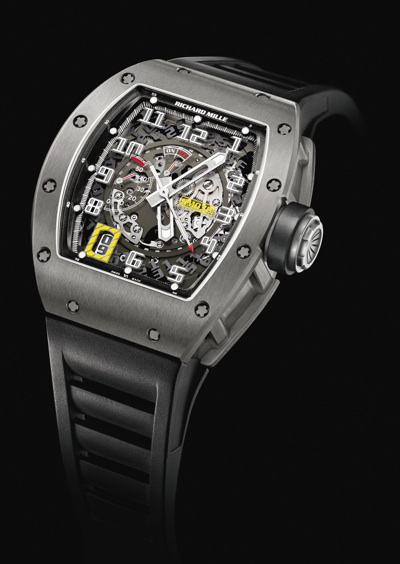

Механизм RMAR1, которым оснащена новая модель RM 030 от Richard Mille, кроме ротора с переменной геометрией, имеет механизм его отключения для недопущения перезавода, соединенный с индикатором запаса хода.
В принципе, автоподзавод часового механизма осуществляется за счет вращения подвижного ротора при любых движениях руки владельца, независимо от того, насколько заведена пружина часов. В момент полного завода возможен перезавод пружины, который может привести к ее повреждению. Для того, чтобы избежать такой ситуации, пружина прикрепляется к барабану не жестко, а с помощью фрикционной накладки, которая плотно прилегает к внутренней поверхности барабана практически по всей его окружности. Ее упругость рассчитана таким образом, чтобы при полной заводке, внешний конец пружины вместе с накладкой проскальзывал в барабане, предохраняя пружину от чрезмерной заводки и поломки. Поэтому, заводя такие часы вручную, можно услышать легкие щелчки - это звук проскальзывающей пружины.
Отключаемый (declutchable) ротор в калибре RMAR1 работает иным образом: когда запас хода достигает 50 часов, ротор автоматически отключается от заводной пружины, благодаря специально разработанной системе передач. И наоборот, когда запас хода уменьшается до 40 часов, ротор автоматически подключается и обеспечивает завод пружины до момента достижения запаса хода 50 часов. Эти процессы можно наблюдать на стрелочном индикаторе, размещенном на 12 часах, на котором указывается, работает ли ротор на завод (on) или же он отключен (off). Такое конструктивное решение потребовало четырех лет работы и, по мнению его создателей, имеет ряд преимуществ, в том числе, и в плане улучшения хронометрических показателей калибра.
Корпус модели RM 030, многокомпонентный, длиной 50 мм, шириной 42,70 мм и толщиной 13,95 мм, водонепроницаемый до 50 метров.
Автоматический механизм RMAR1, на 40 камнях, с балансовой частотой 28800 полуколебаний в час (4 гц), тинановыми платиной и мостами, ротором из белого золота с переменнной геометрией на керамических подшипниках. Функции: индикация часов, минут, секунд (центральные стрелки), даты (цифровой индикатор на 7 часах) и работы ротора (на 12 часах).

Источник: http://www.worldtempus.com/en/news/t...tchable-rotor/

[Ego]

Видео о сборке и тестировании часов Blancpain с турбийоном:
http://www.youtube.com/watch?v=5LYKD...layer_embedded

[nadir]

Отличный ролик

[Ego]

Вложение 100508

Technotime SA, швейцарская компания основанная в 2001 году, расположенная в Брене, известная качеством и надежностью своих кварцевых и механических калибров, выпустила два новых часовых механизма. Они будут официально представлены в марте на выставке BaselWorld-2011.
Первый из них, TECHNOTIME – TT 791, оснащен двумя заводными барабанами (впрочем, как и все механические калибры бренда), с турбийоном и более чем 120-часовым запасом хода. Калибр может быть дополнен рядом часовых усложнений, в том числе, индикаторами запаса хода, ретроградной даты или любым другим модулем, разработанным клиентами. Калибр имеет собственную балансовую пружину и по своим техническим параметрам может быть отрегулирован с тем, чтобы получить официальную сертификацию COSC в качестве хронометра.
Механизм с ручным заводом, минутный турбийон на 9 часах, балансовая частота 28800 полуколебаний в час (4 гц), на 27 камнях, диаметр 30,40 мм, толщина 4,85 мм, индикация часов и минут.

Вложение 100509

Второй, TECHNOTIME – TT 738, фактически предназначенный для для оснащения модулями различных усложнений, с целью удовлетворения потребностей брендов, которые будут использовать этот механизм.
Калибр таже имеет собственную балансовую пружину, и по своим техническим параметрам может быть отрегулирован с тем, чтобы получить официальную сертификацию COSC в качестве хронометра.
Механизм автоматический, два заводных барабана, балансовая частота 28800 полуколебаний в час (4 гц), на 35 камнях, диаметр 30,40 мм, толщина 4,35 мм, запас хода 120 часов, индикация часов, минут, секунд и даты (на 3 часах).

Источник: http://blog.breitlingsource.com/2011...-2011-preview/
