Пендельфедер для Янтаря за 10 минут и 1 доллар

[Sashun]

Инструменты и материалы.
1. Старый порваный или погнутый пендельфедер;
2. Тисочки любые;
3. Нож конторский;
4. Плоскогубчики любые;
5. Иголка швейная или английская булавка;
6. Ножницы острые(!!) среднего/мелкого размера, длина лезвий не менее 40 мм;
7. Молоточек;
8. Пинцет обычный;
9. Линейка с миллиметровыми делениями;
10. Картонка любая толщиной более 3 мм или деревяшка;
11. Б/у старая порваная сетка от электробритвы или купить, например, от электробритвы "Харьков-109" или аналогичной - стоит новая 1 доллар.

1. Удерживая рукой старый пендельфедер, плоскогубцами, поворачивая и потягивая, извлекаем из него поочередно обе оськи. Кладем оськи на рабочий стол.

2. Берем старый пендельфедер за торец - за край латунной обоймы на глубину 1,5-2 мм в тисочки и ножом с молоточком ПРИоткрываем, поочередно, обе обоймы примерно на 30 градусов, извлекаем из тисочков, ДОоткрываем на картонке обоймочки ножом с молоточком , вынимаем из обоймочек остатки порваной пластинчатой пружины.

3. Из сетки для электробритвы ножницами, НА ГЛАЗ (если "слабый глаз", то с линеечкой) из той части сетки, которая без дырочек, вырезаем новую пружину - прямоугольник размерами 19*7 мм. На глаз обрезаем на прямоугольнике 4 уголка 1*1 мм.

4. Пальцами сжимаем обоймочки, оставляя приоткрытый зев примерно 1 мм. Надеваем на короткие стороны пружины обоймочки, равняем до совпадения сторон и "прямоугольности, обжимаем сперва каждую слегка плоскогубцами, равняем, обжимаем крепко в тисочках. Получаем заготовку нового пендельфедера размерами, как у старого, 20*7 мм.

5. Укладываем полученную заготовку на картонку, иглой или английской булавкой через отверстия в обоймочках просто рукой прокалываем в пружине два новых отверстия.

6. На той же картонке, удерживая пинцетом извлеченные ранее оськи, вбиваем их поочередно молоточком в отверстия обоймочек до середины длины осек.

Новый пендельфедер готов!

Справка.
Толщина сетки электробритвы 0,45 мм.

[Vasiliy K]

Толщина-то великовата... А овальное отверстие как обрабатывали?

[Dima343]

если бы там было 0,45 мм, он бы не гнулся
наверное 0,045мм

вот рецепт пендельфедера за 2 доллара:
покупаем в автомагазине набор щупов за 50грн≈2$ (имхо, найти легче, чем сеточку от бритвы Харьков)
пластины 0,05мм хватит на несколько пендельфедеров

раньше я оправки делал на заклепках, но занимало слишком много времени
теперь я их паяю
вырезаем пластину для оправки из старого ненужного циферблата, сгибаем пополам, обрабатываем торцы, удаляем заусенцы, вставляем пластину, вырезанную из щупа, капаем в зазор флюс
потом ставим оправку с пластиной на торец на толстую латунную или медную пластину, на верхний торец кладем кусочек олова, и подогреваем пластину горелкой снизу
олово плавится и аккуратно затекает в зазор


так можно припаять две оправки за раз
если по какой-то причине надо их припаять по очереди, чтобы не распаялась уже припаянная накладка, нагреваем пластину на горелке, убираем горелку и кладем пендельфедер как на рисунке, но чтобы уже припаянная накладка висела в воздухе
за счет накопленного тепла пластина разогреет и расплавит олово на паяемой накладке, а уже припаянная не пострадает

останется только просверлить отверстия под штифты

п.с. прорезь в пластине прорезается абразивными дисками и алмазными шарошками в дремеле

[Sashun]

Сообщение от Dima343

если бы там было 0,45 мм, он бы не гнулся, наверное 0,045мм

Вы совершенно правы! Досадная описка

Осмелюсь полагать, несмотря на другие мнения, что классическое исполнение пружины пендельфедера в виде разделенных проемом "двух ленточек" производится исключительно для БОЛЬШЕЙ ЖЕСТКОСТИ в плоскости пружины при сохранении МИНИМАЛЬНО возможной, ограничиваемой только прочностью, жесткости в перпендикулярном (рабочем) направлении.
Поэтому. на мой взгляд, вполне допустимо, без ухудшения эксплуатационных качеств, изготовление пружины без срединного проема при с использованием ленты ЧУТОК МЕНЬШЕЙ толщины - 45 мк вместо 50 мк.

P.S. Сетки запасные для "Харькова" ЗС-Х109 по 20 грн. за шт. высылаются Новой почтой из Харькова. http://skorovarka.com.ua/index.php?p...art&Itemid=124
Заказал сегодня очередные 5 штук. Одной хватает на 4 пенделя .

Справка.
"Panasonic в своей новой серии бритв применил три инновации, до которых пока не додумались другие производители. А именно: увеличил количество бреющих головок до четырёх, уменьшил толщину сетки до ничтожно малой величины в 41 микрон и изменил степень заточки лезвий, которые теперь вдвое тоньше человеческого волоса — 30 микрон. Все три новшества реализованы в новой бритве ES 8249."

[harris1969]

Лет 25 назад делал пендель по ,приблизительно, аналогичной технологии
из сетки бритвы МОСКВА-ОЛИМПИЙСКАЯ.
Есть предположение, хотя на практике не проверял,
что среднюю перфорированную часть тоже можно использовать,
тогда вообще безотходная технология получается.
Единственно, обращаться с перфорированным пенделем поаккуратнее
придётся.

[nevenbekriev]

Тоже много лет назад я делал пендельфедеры из пружины какого-то дамского калибра - можно из Чайки. Из 2 куска с расстоянием между ними, паял их между латунными пластинками.

[Kolab]

Сообщение от Dima343

вырезаем пластину для оправки из старого ненужного циферблата,

Я использую кусочек трубки от телескопической антенны приёмника, сделав продольный разрез,или вставляю пружинку в трубку и обжимаю

[13MAGOL13]

Пару раз делал пендельфедер из лезвия бритвы спутник и нева, нужно немного его отпуститьнад газовой плитой, остальной процес тот же.
с ув. Андрей!

[astra727]

Я делал из современных лезвий-нормально без отпуска, старые советские-хрупкие, очень прочные если без излома...

[OTARD]

Старые-углеродистая сталь. Более поздние- легированная сталь.

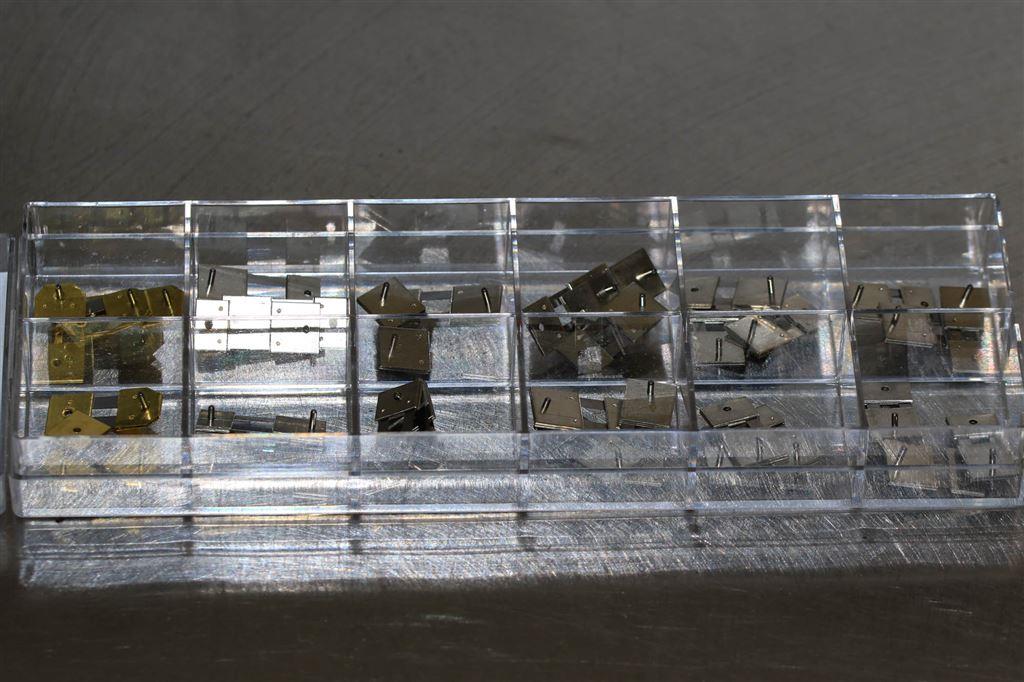

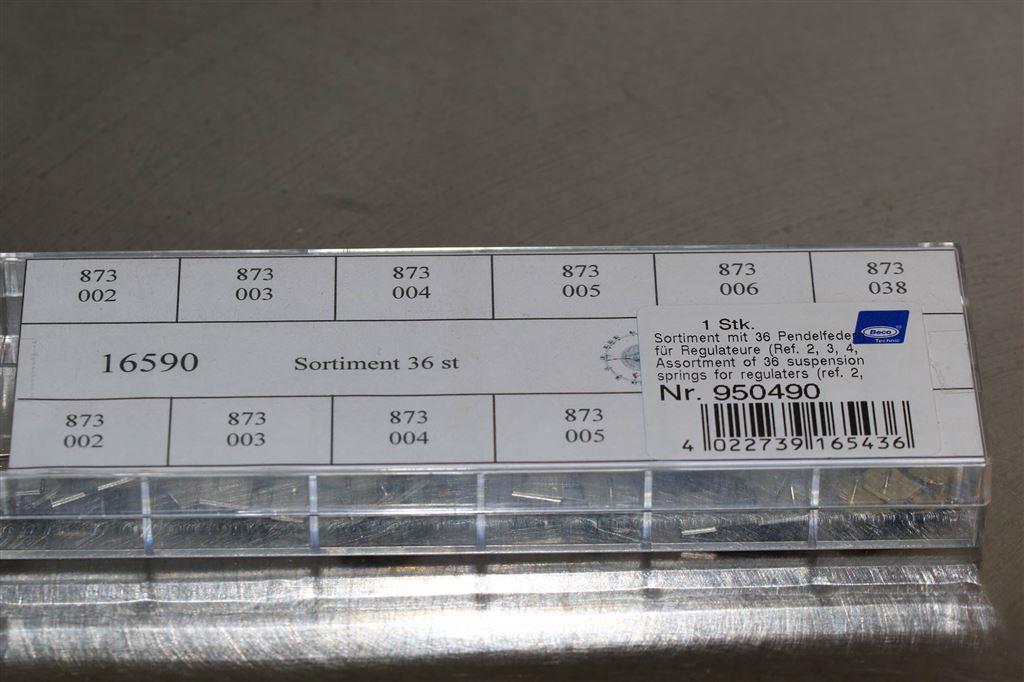

Хотя я предпочитаю вот так...
