Помогите с проблемой в Zenith Calibre 682-684

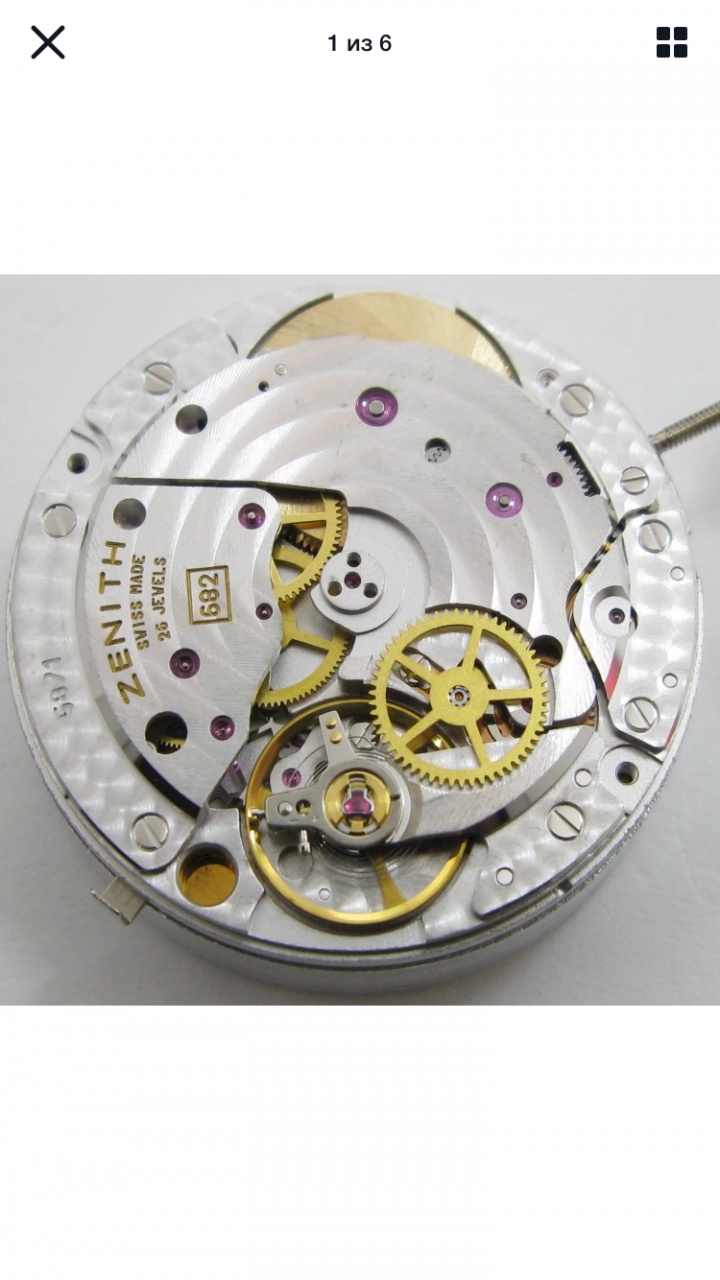

Здравствуйте, помогите извлечь заводной вал с механизма, не знаю как.
Миниатюры
Нажмите на изображение для увеличения
Название: 533D3357-DE1C-464A-9526-13E438BC60F6.jpg
Просмотров: 159
Размер:	186.7 Кб
ID:	3087220   Нажмите на изображение для увеличения
Название: 4DFD4E31-DCEC-4CEA-BB9F-9D23767374E1.jpg
Просмотров: 124
Размер:	165.1 Кб
ID:	3087221   Нажмите на изображение для увеличения
Название: C9E43D24-EE68-4FB9-889C-2031B1CB0A60.jpg
Просмотров: 119
Размер:	212.9 Кб
ID:	3087222
Ответить с цитированием
  #2
Старый 07.11.2020, 09:27
Аватар для 4MASTER
4MASTER 4MASTER вне форума
Форумчанин

Регистрация: 25.03.2013
Адрес: Latvija
Сообщений: 3,210
Сказал(а) спасибо: 181
Поблагодарили 1,164 раз(а) в 984 сообщениях
Так с лицевои стороны видно , способ крепления вытяжки ! переверните механизм и посмотрите.
Ответить с цитированием
  #3
Старый 07.11.2020, 12:12
Romeo1973 Romeo1973 вне форума
Новичок

Регистрация: 11.03.2012
Адрес: Новосибирск
Сообщений: 11
Сказал(а) спасибо: 4
Поблагодарили 2 раз(а) в 2 сообщениях

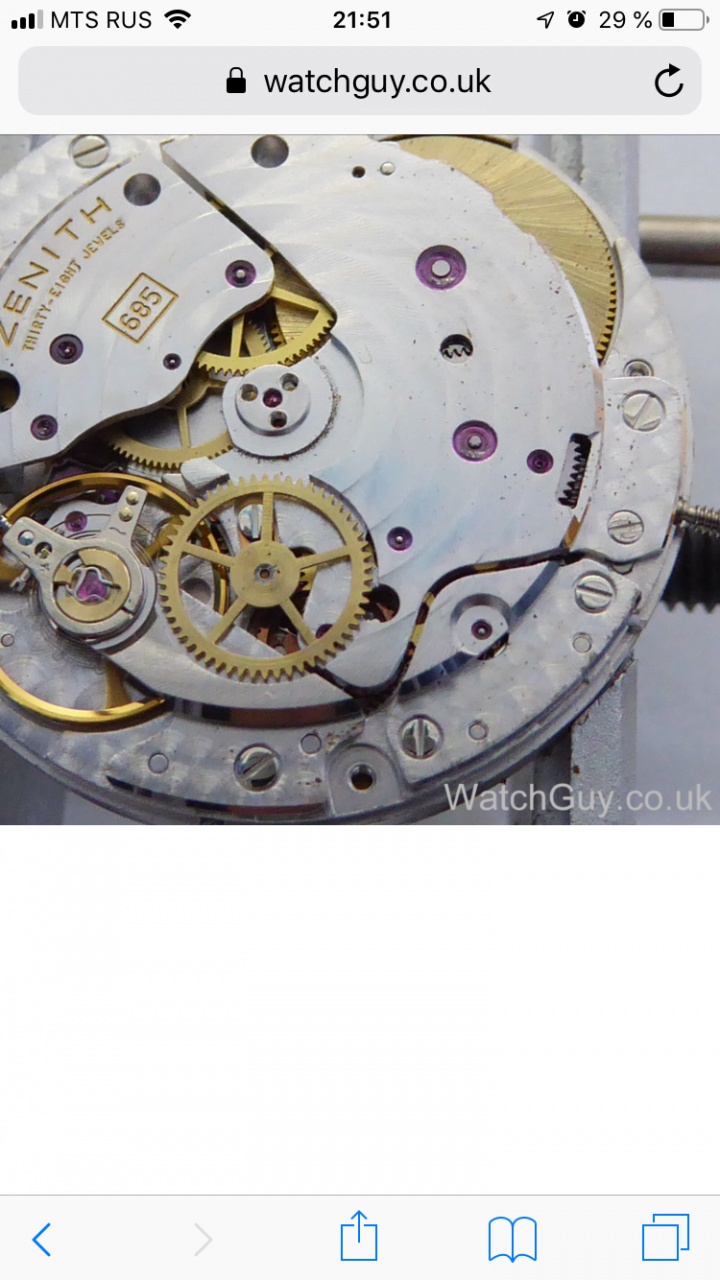

Механизм стоит в корпусе, эти фото я взял для примера.
Ответить с цитированием
  #4
Старый 07.11.2020, 13:00
Wr0ng1eR Wr0ng1eR вне форума
Форумчанин

Регистрация: 04.06.2017
Адрес: Санкт-Петербург
Сообщений: 156
Сказал(а) спасибо: 20
Поблагодарили 43 раз(а) в 40 сообщениях

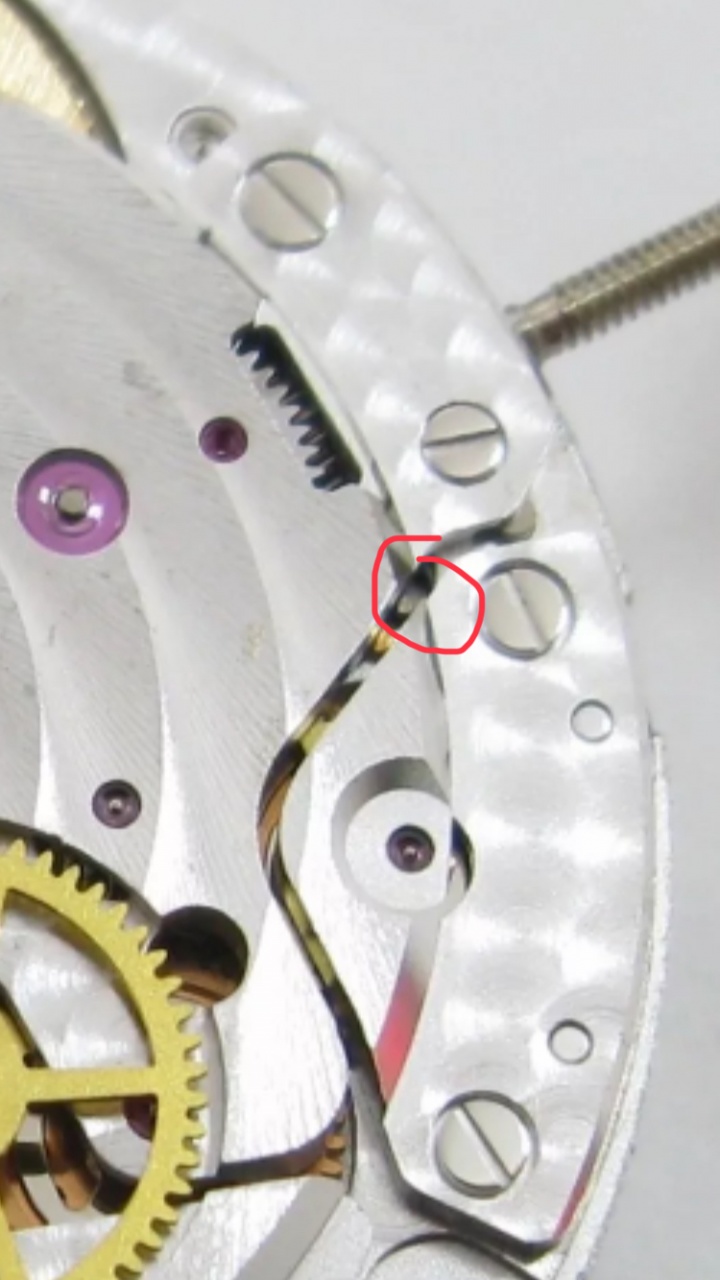

Кнопка выглядывает из под моста около валика. Левее вала и левее винта, который удерживает мост.
Ответить с цитированием
  #5
Старый 07.11.2020, 17:37
Romeo1973 Romeo1973 вне форума
Новичок

Регистрация: 11.03.2012
Адрес: Новосибирск
Сообщений: 11
Сказал(а) спасибо: 4
Поблагодарили 2 раз(а) в 2 сообщениях

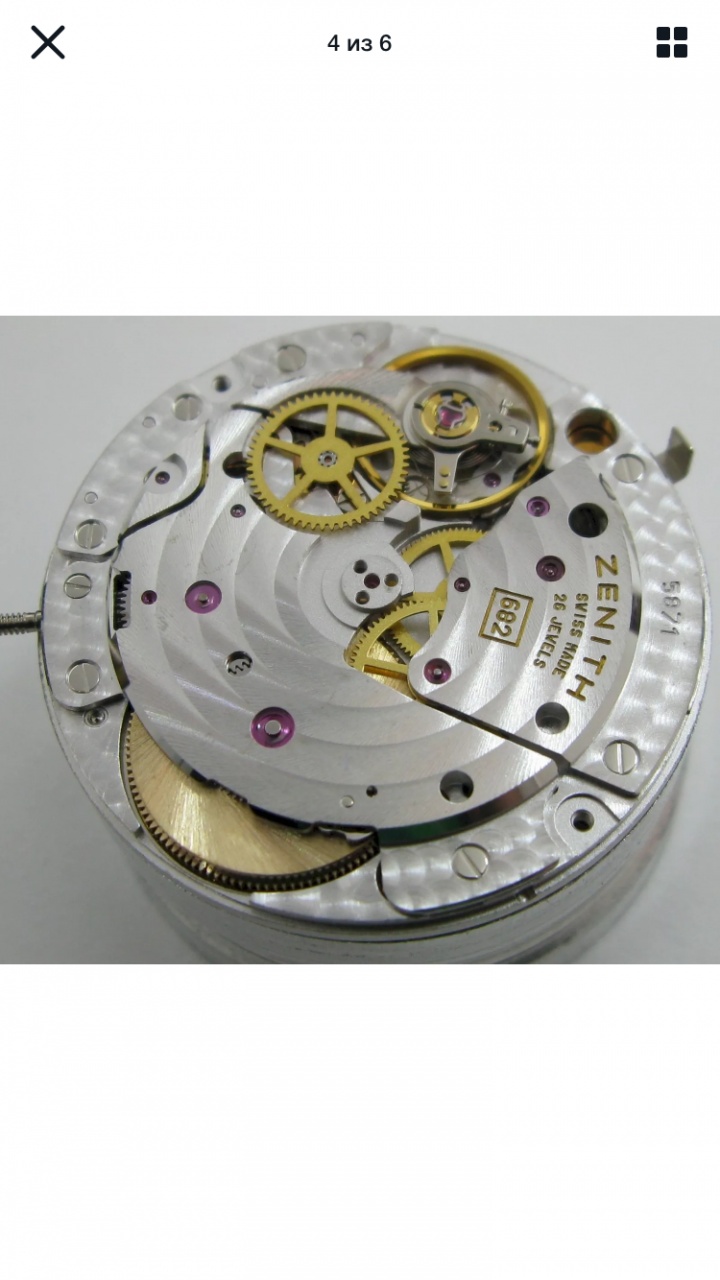

Вот эта?
Миниатюры
Нажмите на изображение для увеличения
Название: 6920DA38-9EA7-4163-A91A-48327C552B85.jpg
Просмотров: 121
Размер:	159.7 Кб
ID:	3087880
Ответить с цитированием
  #6
Старый 07.11.2020, 18:43
Душан Грујић Душан Грујић вне форума
Форумчанин
Светлая память.. R.I.P.

Регистрация: 25.05.2008
Адрес: Белград, Сербия - Sydney, Au
Сообщений: 5,165
Сказал(а) спасибо: 839
Поблагодарили 9,697 раз(а) в 3,309 сообщениях
Цитата:
Сообщение от Romeo1973 Посмотреть сообщение
Здравствуйте, помогите извлечь заводной вал с механизма, не знаю как.

Добрый вечер!

Возможно, Вам будет полезно техническое руководство по обслуживанию.

С уважением, Душан
Вложения
Тип файла: pdf Zenith Elite 660, 661, 670, 682.pdf (6.64 Мб, 102 просмотров)
Ответить с цитированием
Эти 2 пользователей сказали Спасибо! Душан Грујић за это сообщение:
KSI522 (07.11.2020), Romeo1973 (08.11.2020)
  #7
Старый 08.11.2020, 11:25
Romeo1973 Romeo1973 вне форума
Новичок

Регистрация: 11.03.2012
Адрес: Новосибирск
Сообщений: 11
Сказал(а) спасибо: 4
Поблагодарили 2 раз(а) в 2 сообщениях
Спасибо.
Ответить с цитированием
  #8
Старый 13.11.2020, 22:38
Viktor G89 Viktor G89 вне форума
Новичок

Регистрация: 20.11.2019
Адрес: Москва Россия
Сообщений: 86
Сказал(а) спасибо: 2
Поблагодарили 1 раз в 1 сообщении
Доброй вечер! Думаю уже все таки извлекли вал, здесь необходимо выкрутить этот винт, получите доступ к переводному рычагу, далее нажимаете на рычаг через это отверстие, вал таким образом будет извлечен.

Ответить с цитированием
