Ритм

Вопрос по украинским часам "Ритм".
http://www.leningrad.su/museum/show_calc.php?n=302
Возможна ли их модернизация установкой подстроичника для регулировки точности хода и как это лучше сделать? Может кто уже делал.

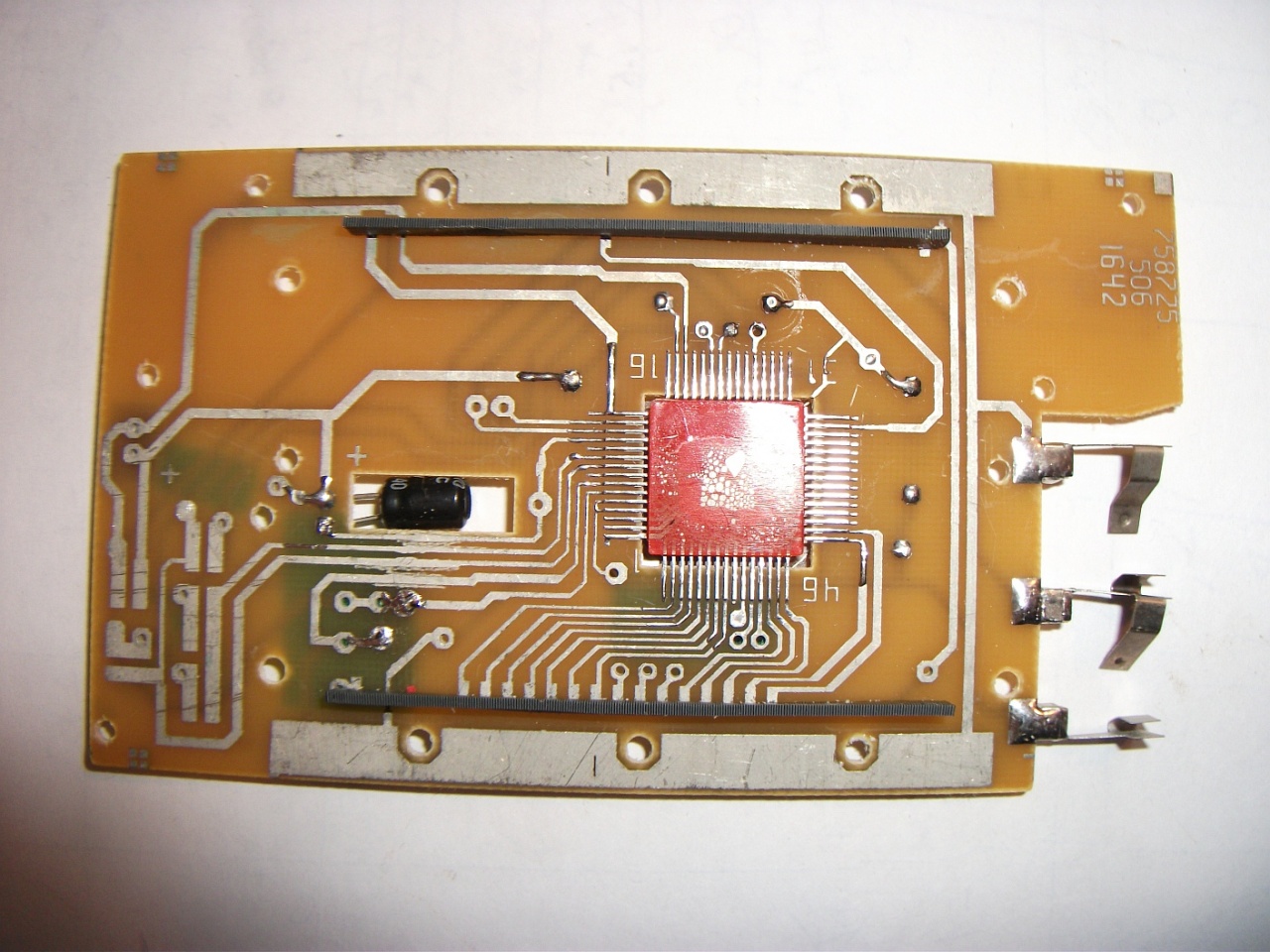

Нажмите на изображение для увеличения
Название: р1.jpg
Просмотров: 185
Размер:	331.9 Кб
ID:	1048019

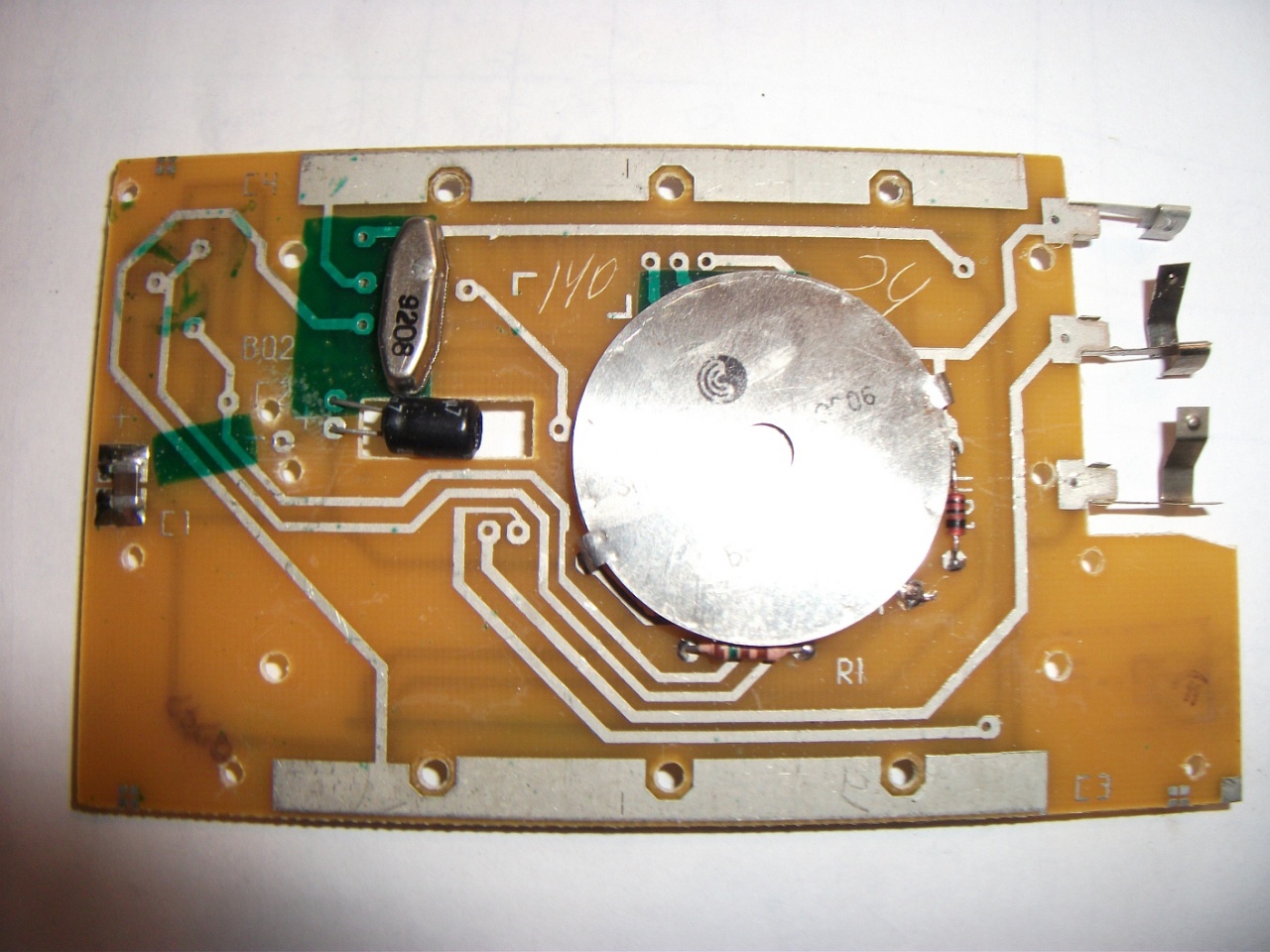

Нажмите на изображение для увеличения
Название: р2.jpg
Просмотров: 153
Размер:	367.1 Кб
ID:	1048020
__________________
Ищу ИЖЦ23-6/7 к часам "Электроника 2-14"
Ответить с цитированием
  #2
Старый 23.06.2015, 15:01
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 19,393
Сказал(а) спасибо: 2,538
Поблагодарили 7,977 раз(а) в 5,774 сообщениях
Возможна. Ставить с одной ноги кварца на плюс или на минус питания параллельно существующему конденсатору или вместо него.
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
Ответить с цитированием
  #3
Старый 23.06.2015, 15:47
V2200 V2200 вне форума
Новичок

Регистрация: 26.07.2014
Адрес: Россия
Сообщений: 43
Сказал(а) спасибо: 7
Поблагодарили 13 раз(а) в 8 сообщениях
Там кварц вообще без конденсаторов подключен. Хорошо, попробую на минус, тот поближе будет.
__________________
Ищу ИЖЦ23-6/7 к часам "Электроника 2-14"
Ответить с цитированием
  #4
Старый 23.06.2015, 15:52
Аватар для necit48
necit48 necit48 вне форума
Форумчанин

Регистрация: 20.10.2010
Адрес: Россия Смоленск
Сообщений: 706
Сказал(а) спасибо: 228
Поблагодарили 561 раз(а) в 220 сообщениях
Кстати не забудьте и сам кварц заменить, эти гробики частенько спешат:-)
__________________
Плохой часовщик лезет в маятник, а хороший чистит колеса
Ответить с цитированием
  #5
Старый 23.06.2015, 18:29
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 19,393
Сказал(а) спасибо: 2,538
Поблагодарили 7,977 раз(а) в 5,774 сообщениях
В этой плате конденсаторами служат две пары длинных полос вдоль краев платы.
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
Ответить с цитированием
Эти 2 пользователей сказали Спасибо! siealex за это сообщение:
V2200 (24.06.2015), vova64 (23.06.2015)
  #6
Старый 23.06.2015, 18:41
Аватар для vova64
vova64 vova64 вне форума
Форумчанин

Регистрация: 08.08.2012
Адрес: Россия, г.Балашиха
Сообщений: 4,074
Сказал(а) спасибо: 12,920
Поблагодарили 3,675 раз(а) в 1,866 сообщениях
Цитата:
Сообщение от siealex Посмотреть сообщение
В этой плате конденсаторами служат две пары длинных полос вдоль краев платы.
Если увеличить толщину олова,емкость увеличиться ? Спасибо.
__________________
...какой президент, такая и водка, ну и остальное тоже..
Ответить с цитированием
  #7
Старый 23.06.2015, 19:15
max-73 max-73 вне форума
Форумчанин

Регистрация: 14.06.2010
Адрес: галактика Млечный Путь
Сообщений: 523
Сказал(а) спасибо: 2,111
Поблагодарили 266 раз(а) в 192 сообщениях
В формулу ёмкости плоского конденсатора входят: диэлектрическая проницаемость среды, находящейся между обкладками, площадь обкладок и расстояние между ними. Толщина обкладок на ёмкость не влияет...
Ответить с цитированием
Этот пользователь сказал Спасибо! max-73 за это сообщение:
vova64 (23.06.2015)
  #8
Старый 23.06.2015, 23:09
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 19,393
Сказал(а) спасибо: 2,538
Поблагодарили 7,977 раз(а) в 5,774 сообщениях
Я кстати на такой же плате отрезал эти площадки и поставил два обычных СМД конденсатора.
