Модификация ППЧ-7М


В некоторых современных устройствах проверки точности хода имеется дополнительная функция: просмотр спектра звуковых колебаний. Утверждается, что это может быть полезно для диагностики некоторых неисправностей.
У ППЧ-7М сзади есть выход на амплитудомер. К нему можно напрямую подключить осциллограф.

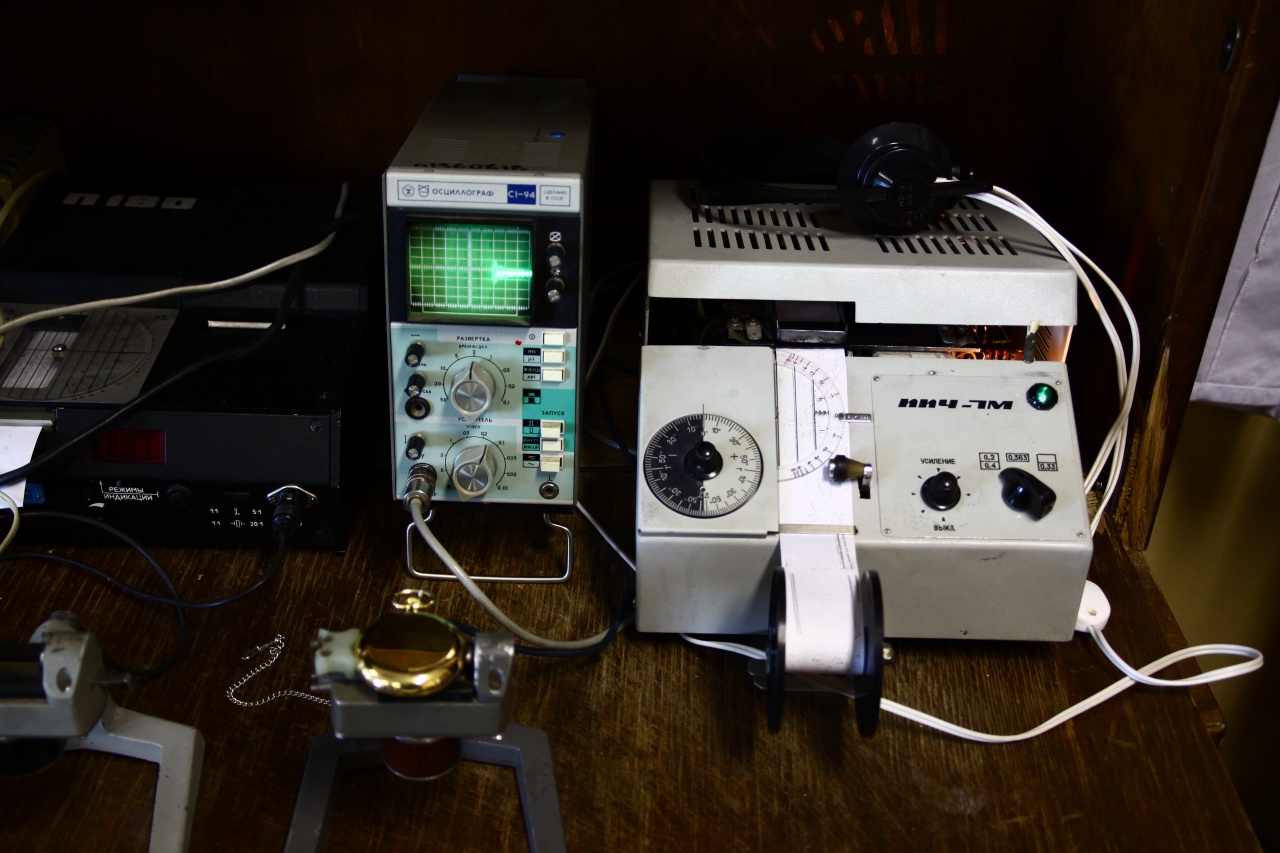

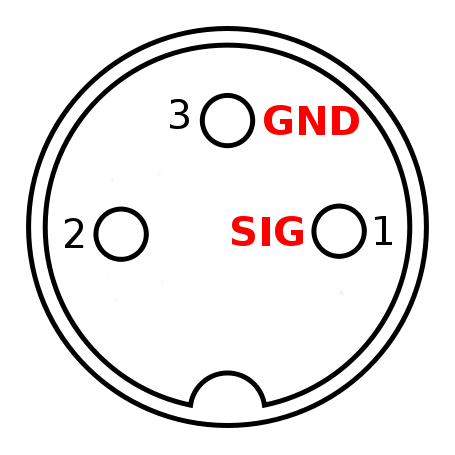

К осциллографу вместо щупа можно подцепить коаксиальный кабель, ко второму концу которого припаян коннектор DIN, который в свою очередь подключается к ППЧ.
Вложение 1243166
Вложение 1243167

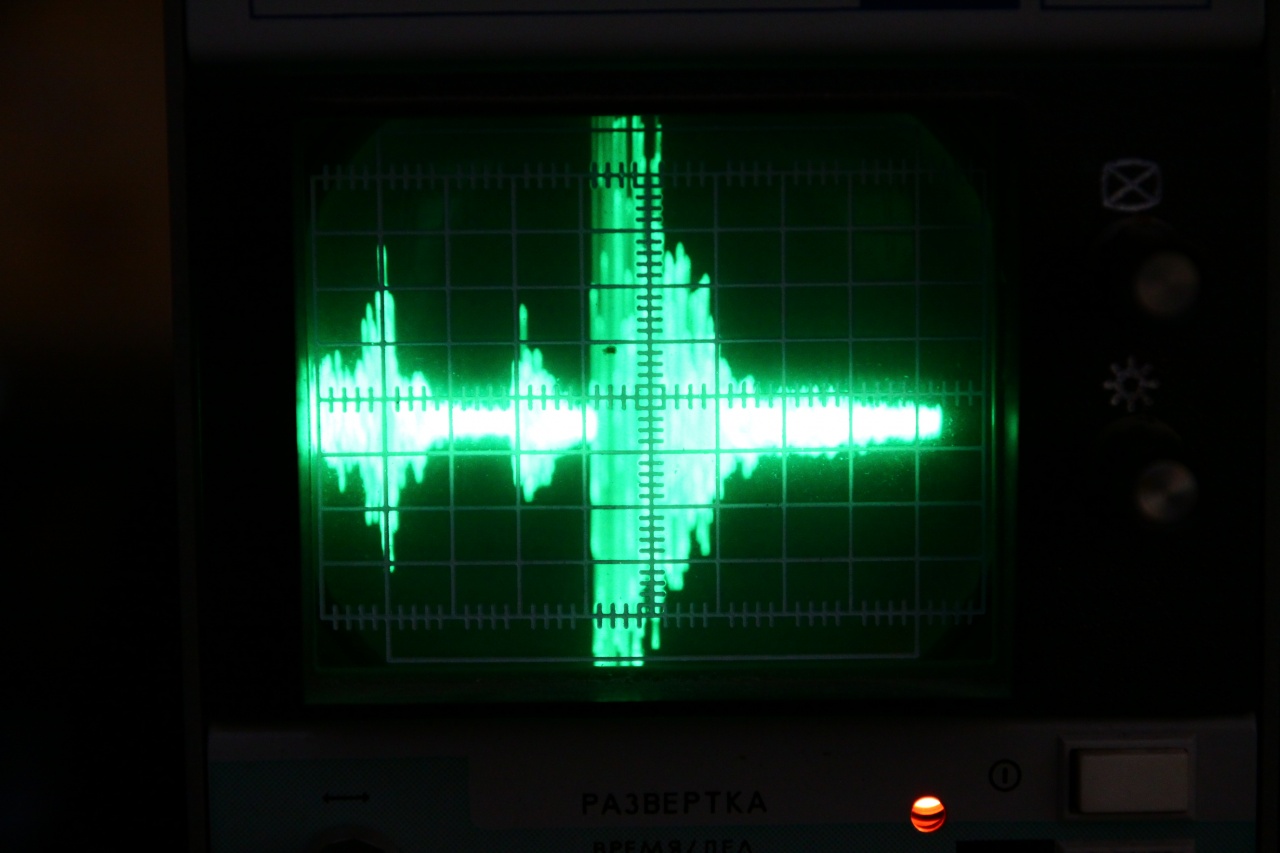

После включения обоих приборов на экране осциллографа можно увидеть спектр шумов, производимых спусковым механизмом часов.
Вложение 1243168

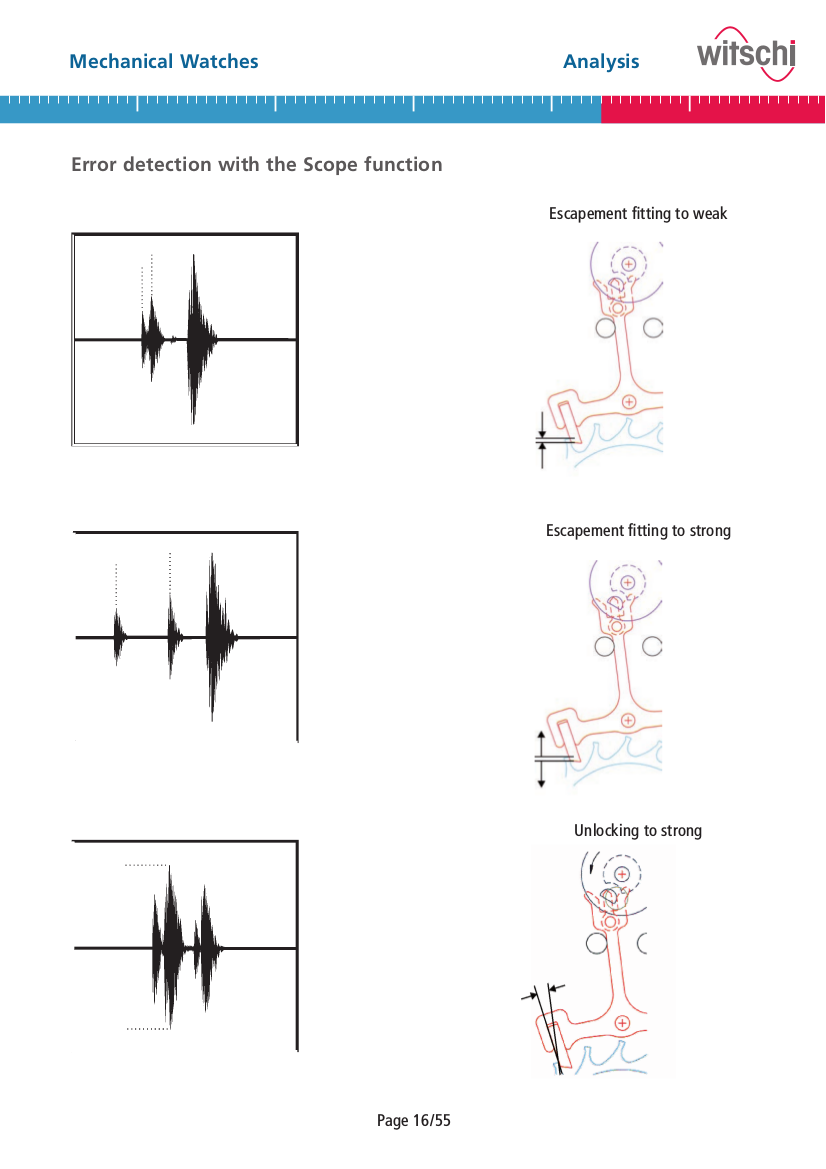

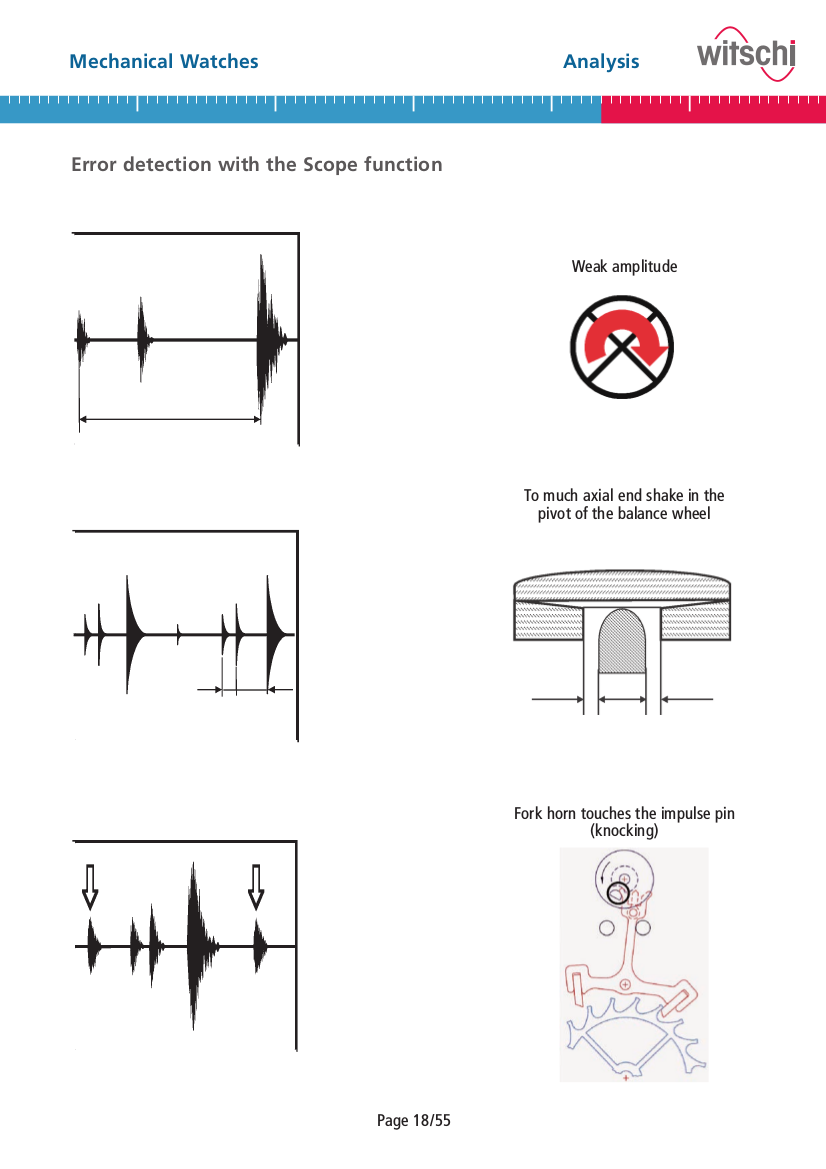

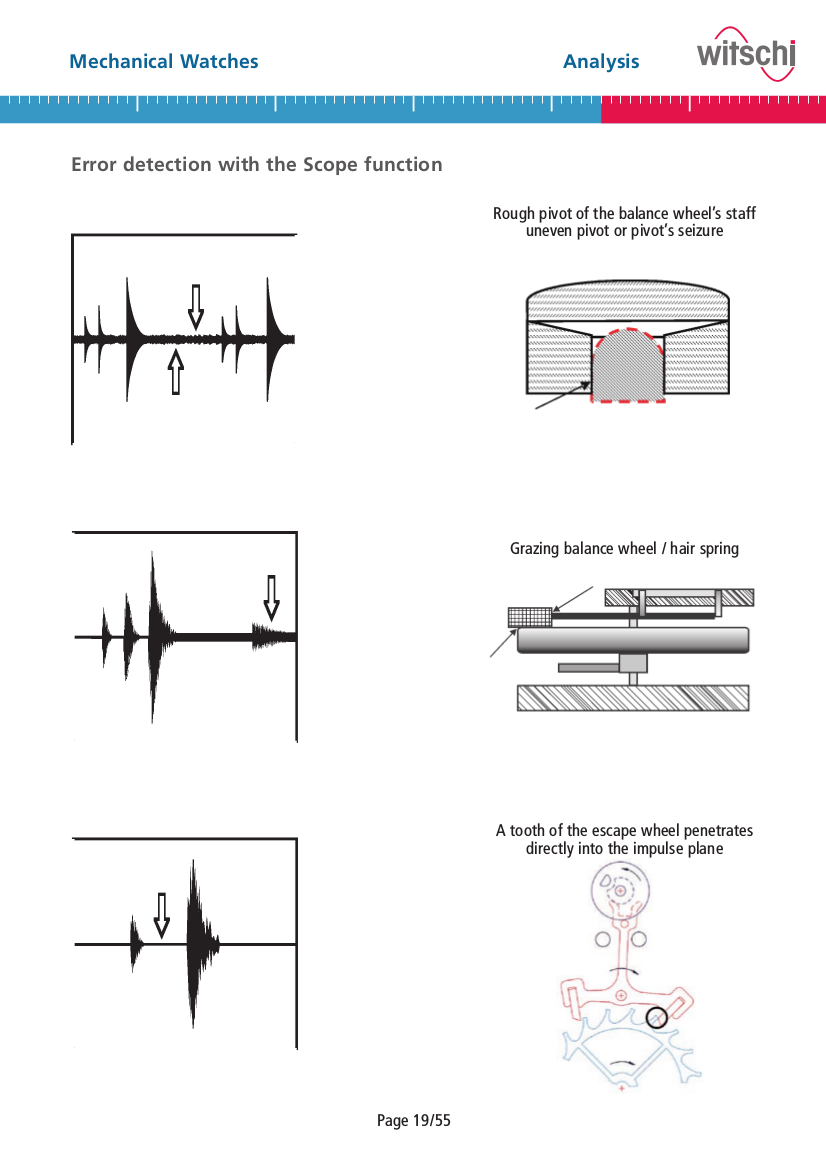

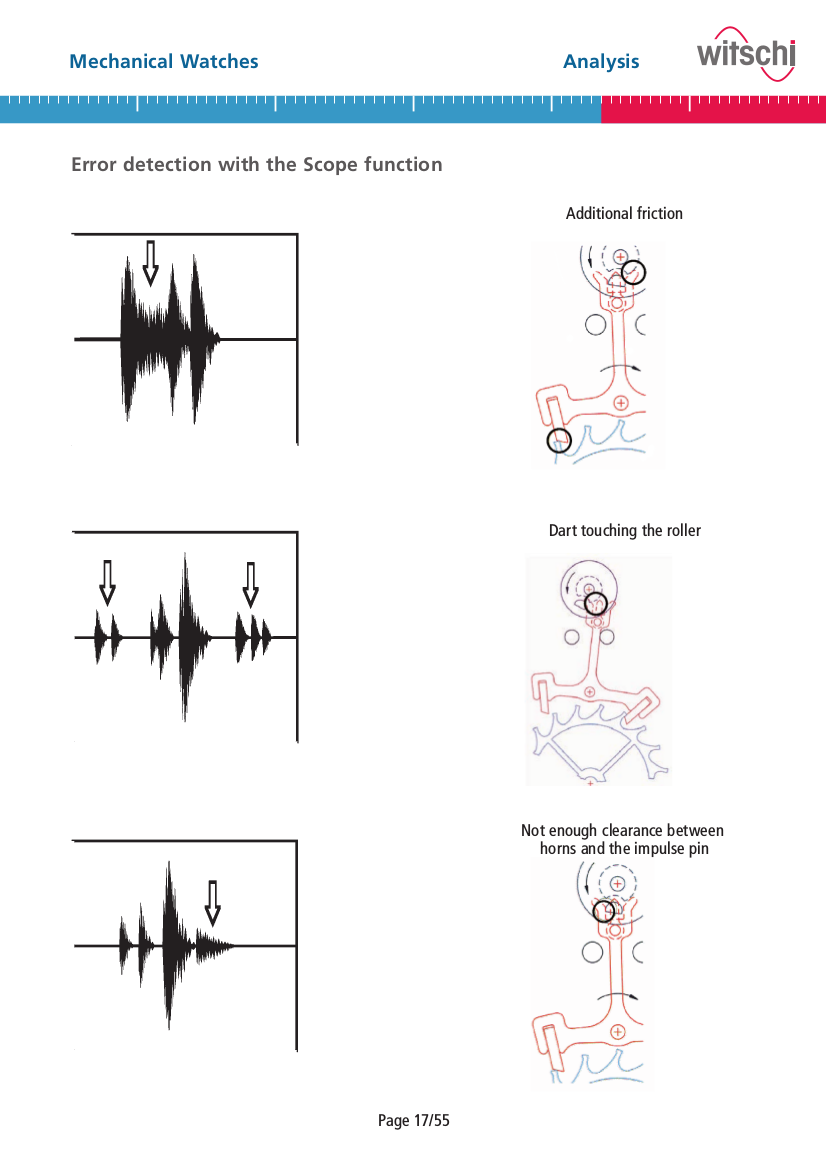

С цифровым осциллографом картинка бы получилась намного приличнее, но так тоже что-то увидеть можно.
Вложение 1243169
Вложение 1243170
Вложение 1243171
Вложение 1243172
