Wallery 03.06.2015 11:54

Часы Артёма из игры "Метро-2033"

Вложений: 12
Давно эти часы не давали мне покоя, просто спал и видел их на своей руке.
Это, конечно не стимпанк, скорее стиль постапокалипсис.

Вложение 1029456

Но, как оказалось, сделать их практически невозможно в том виде, что изображённые на рисунке газоразрядные индикаторы на самом деле существуют, это ИН-17. Но в реальности размеры их таковы, что о наручных часах просто не может быть и речи. Высота самого баллона 22 миллиметра, добавить ещё толщину платы, корпуса и стекла, в итоге получим миллиметров тридцать... Это точно никуда не годится! Единственный выход - сделать имитацию на светодиодных матрицах.

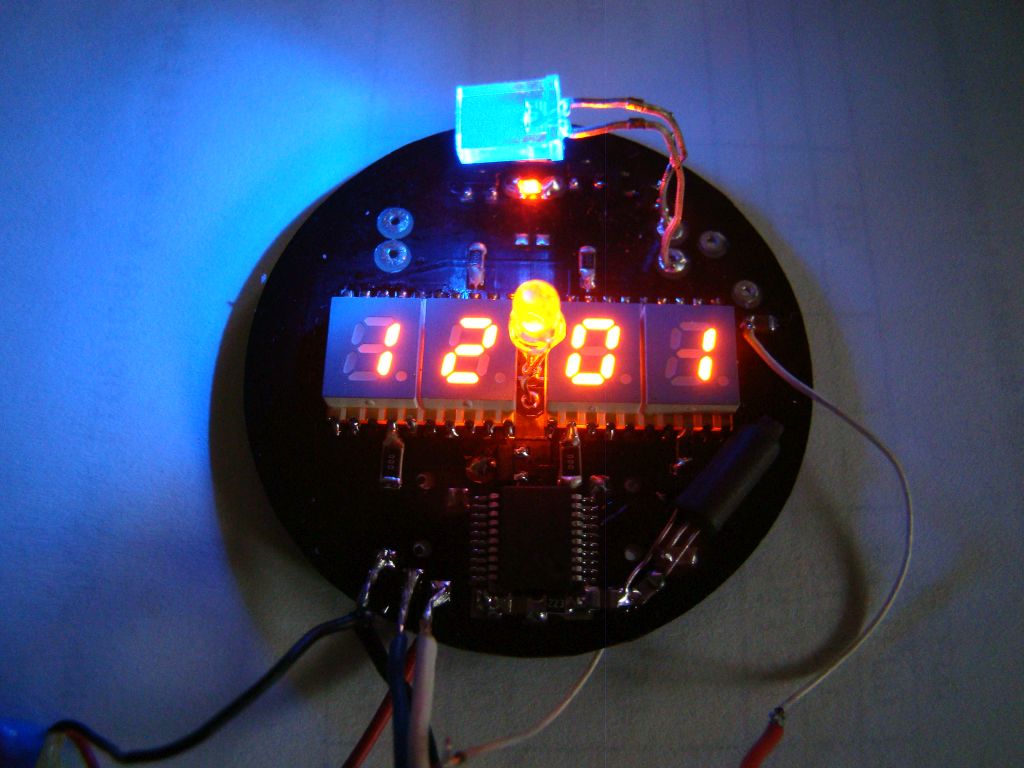

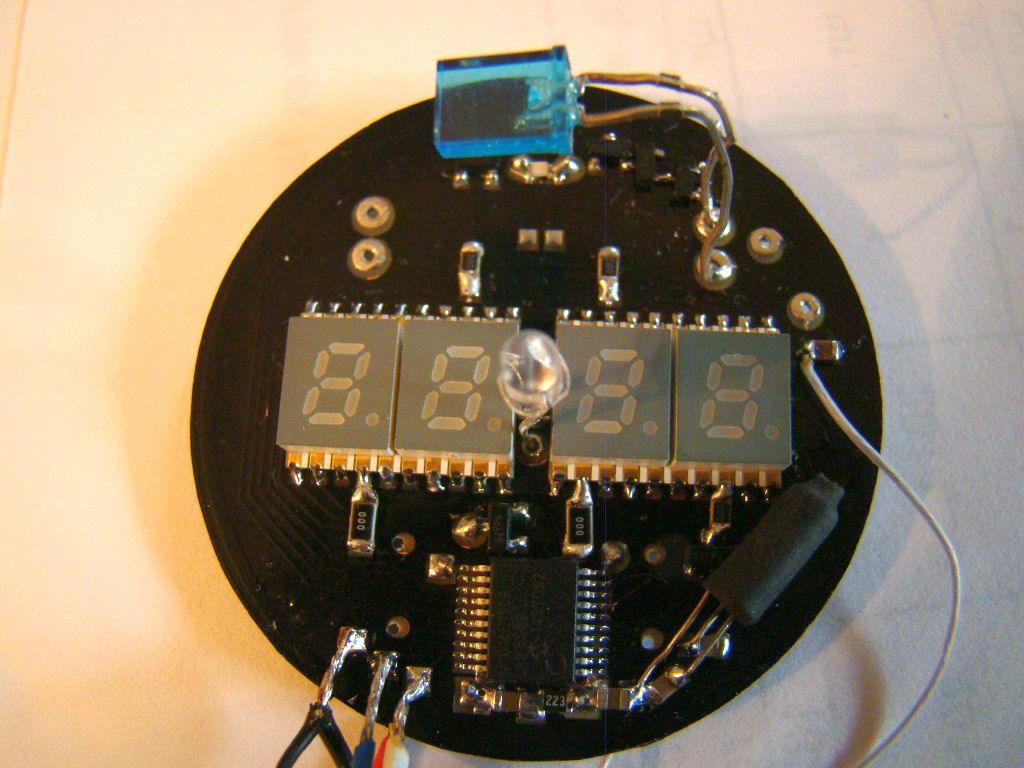

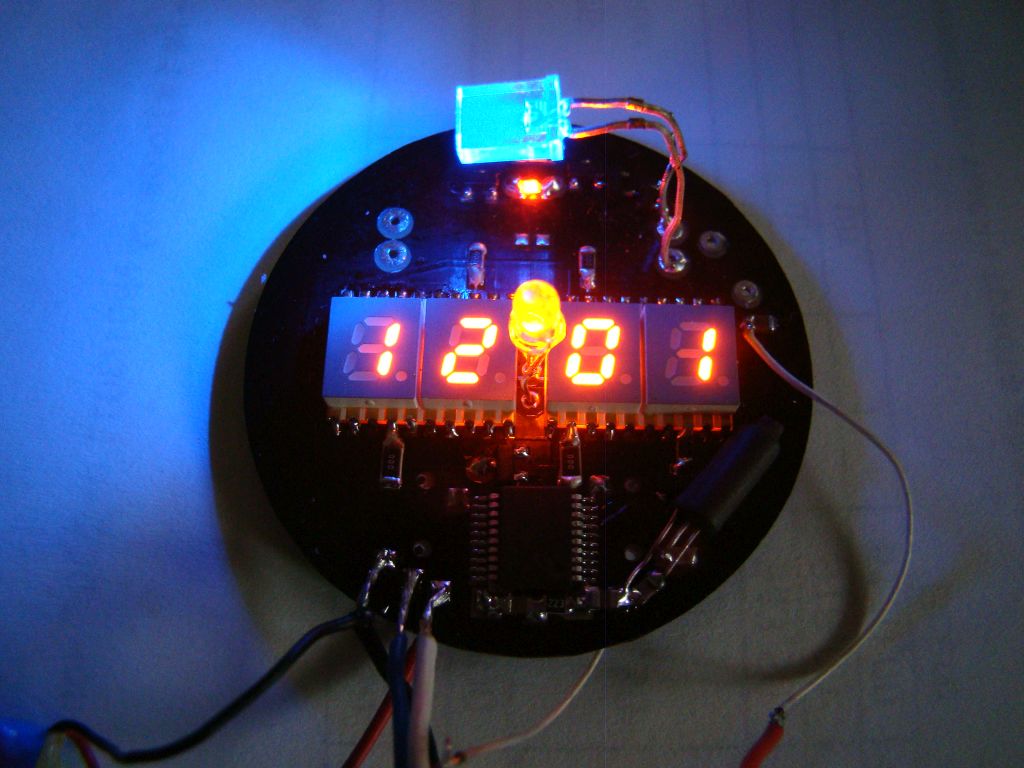

Но это тоже было проблематично по причине того, что надо было отыскать индикаторы именно оранжевого цвета, но везде продаются только красные, зелёные и реже жёлтые. Но в конце концов такие индикаторы нашёл наш пользователь ALS, и дело сдвинулось с мёртвой точки. Он же разработал программное обеспечение и топологию платы с привязкой к моим размерам и пожеланиям. Вот такие получились платы.

Вложение 1029457 Вложение 1029458

Дальше уже было дело техники!

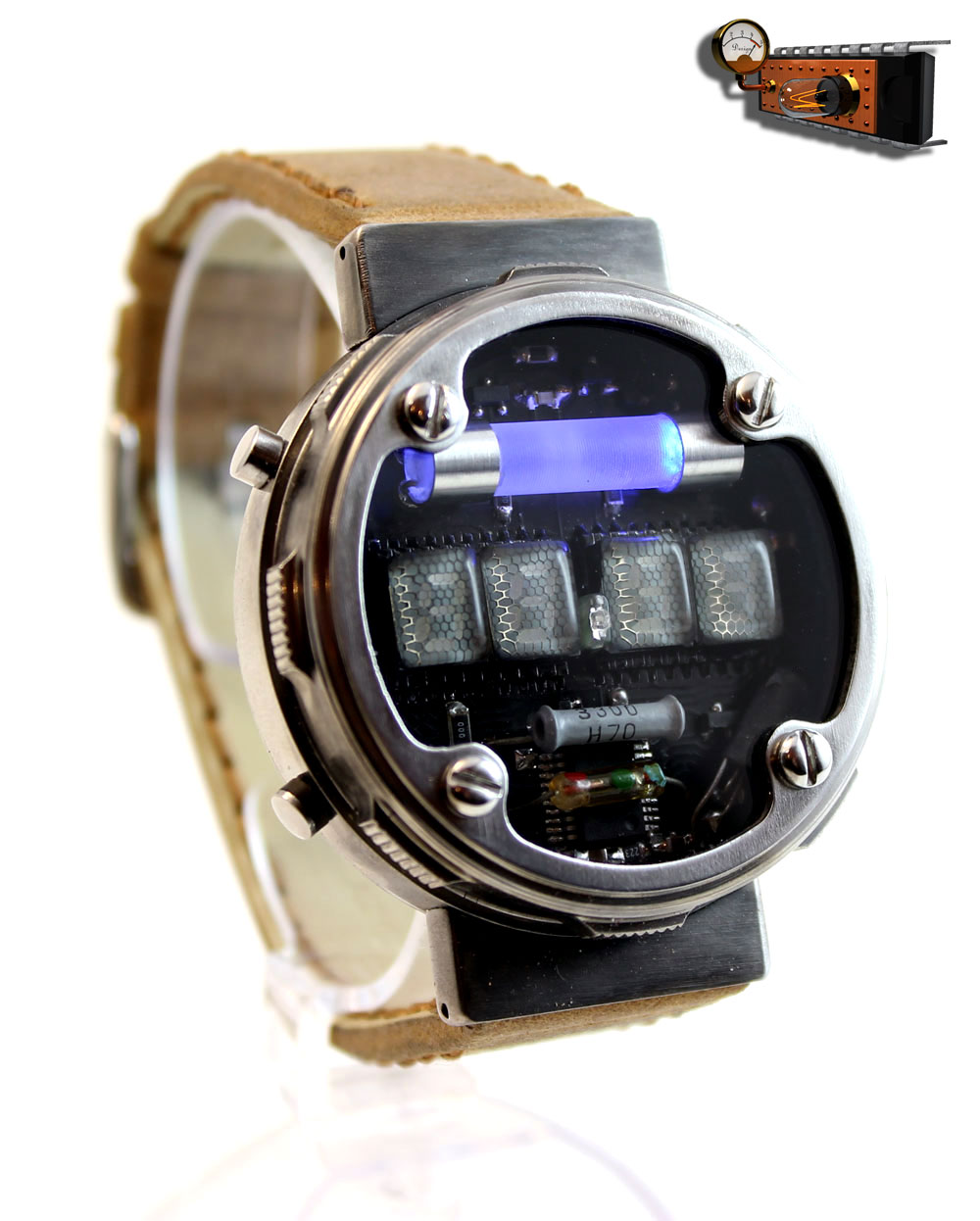

Корпус изготовлен из нержавеющей стали. Для имитации газоразрядных индикаторов изготовил линзы из оргстекла и под них подложил сетку от разбитого индикатора.
"Реактор" над индикатором тоже изготовлен из оргстекла и в него вклеен синий светодиод. Этот "реактор" плавно загорается и плавно затухает каждые пятнадцать секунд. Его выключение свидетельствует о разряде аккумулятора.
Всё управление сведено к одной кнопке, две кнопки корпуса добавлены для антуража и ещё одна служит зарядным контактом.
Аккумулятора хватает на пятнадцать дней.
В отличии от компьютерных часов я применил кожаный ремешок, просто не мог найти в продаже брезентовый.
Часы имеют толщину 13 миллиметров, а диаметр корпуса 48 миллиметров. Масштаб совпадает с часами из игры.

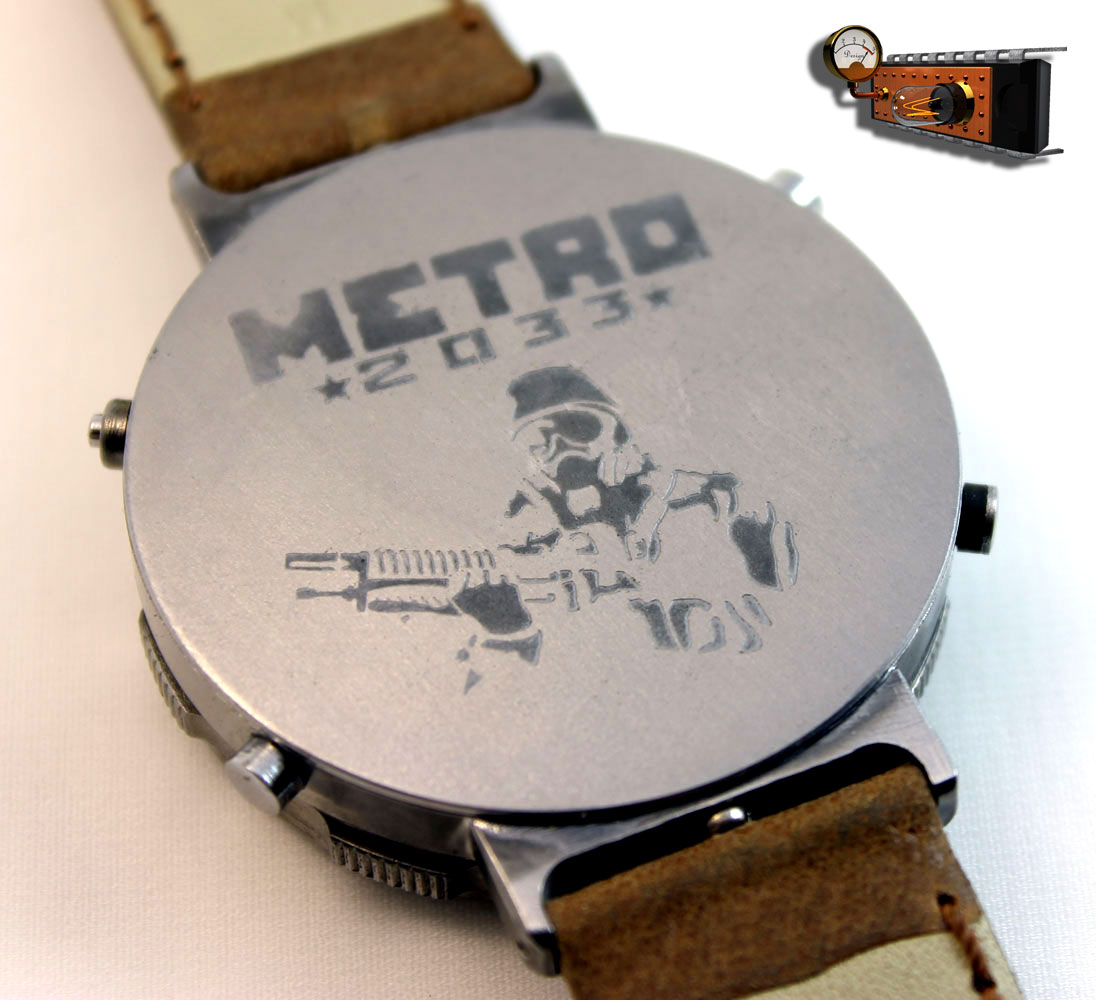

На обратной стороне имеется гравировка с логотипом игры.

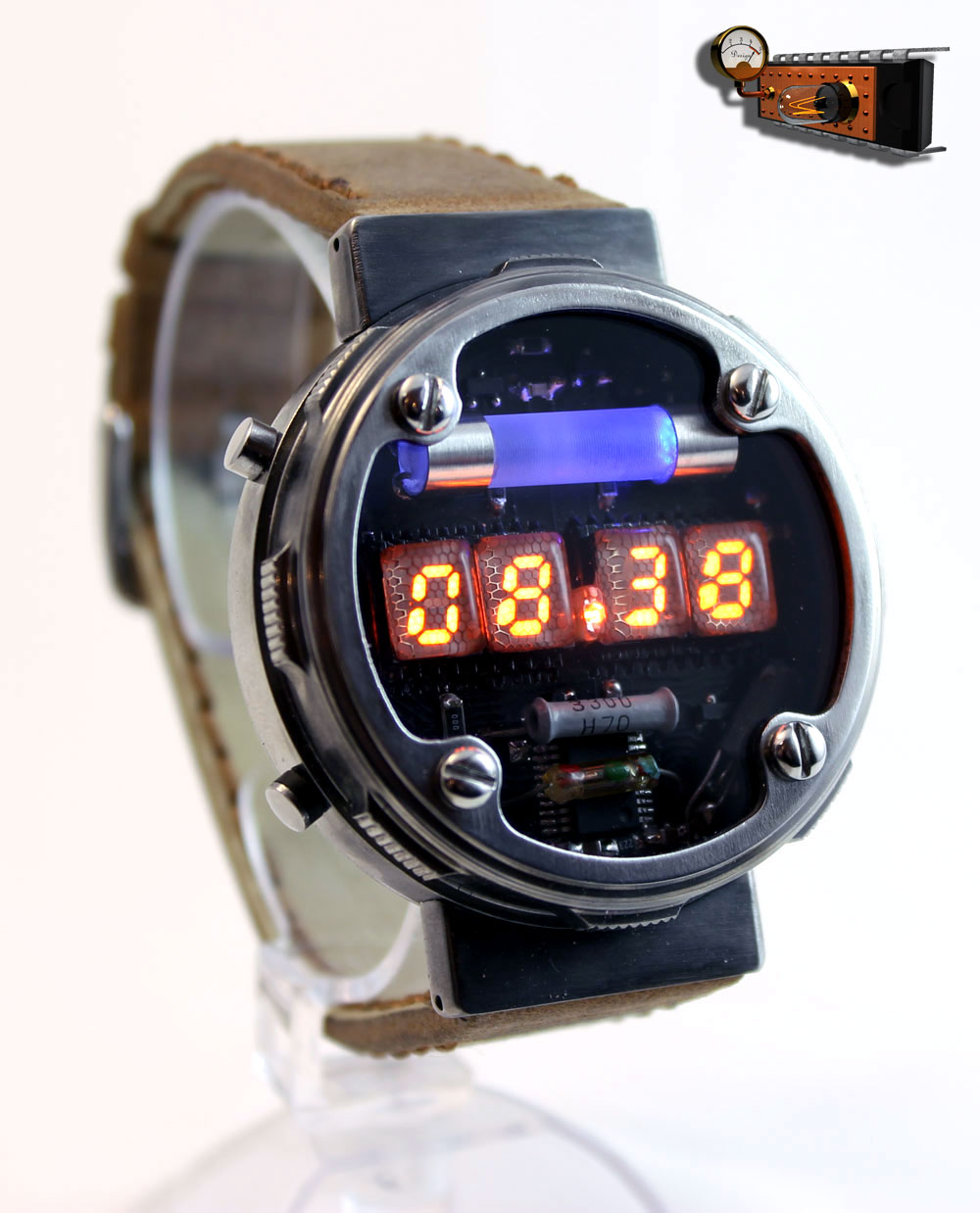

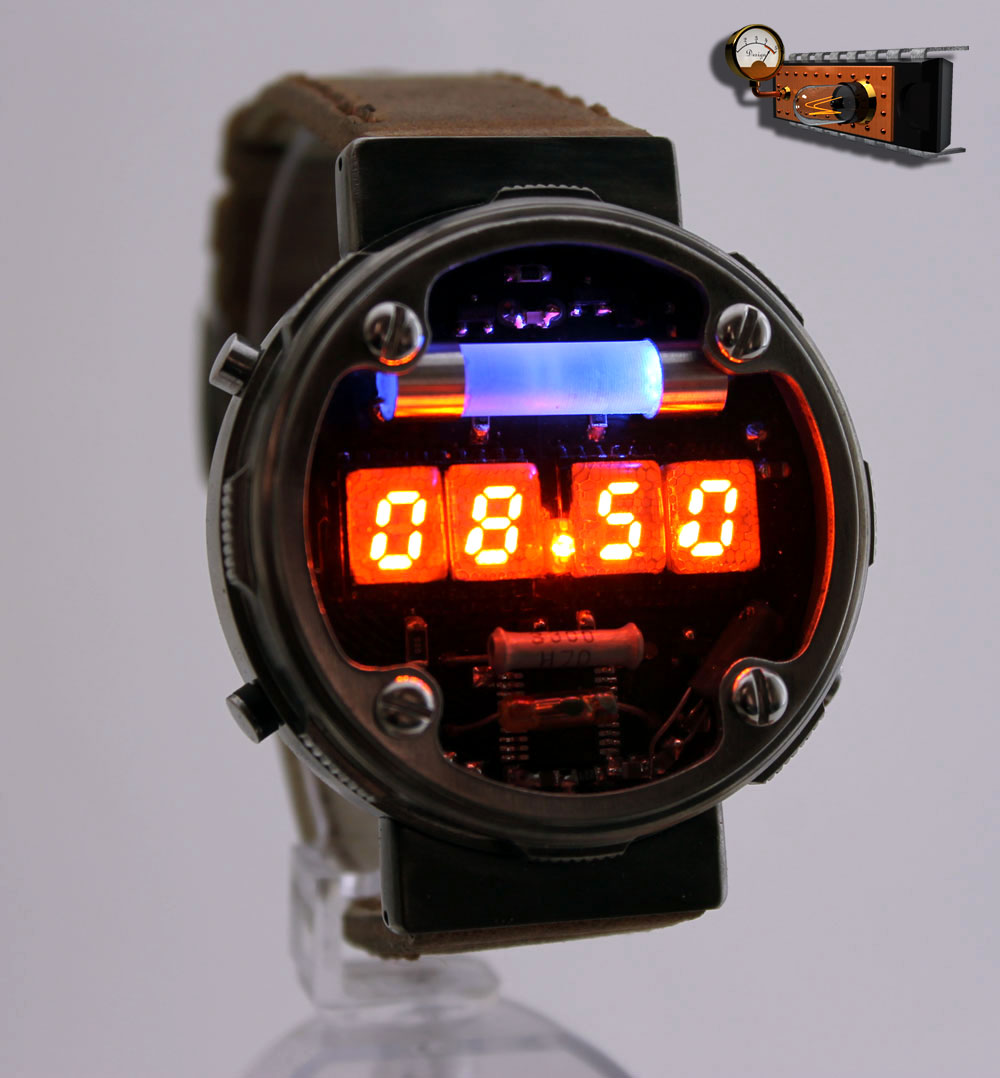

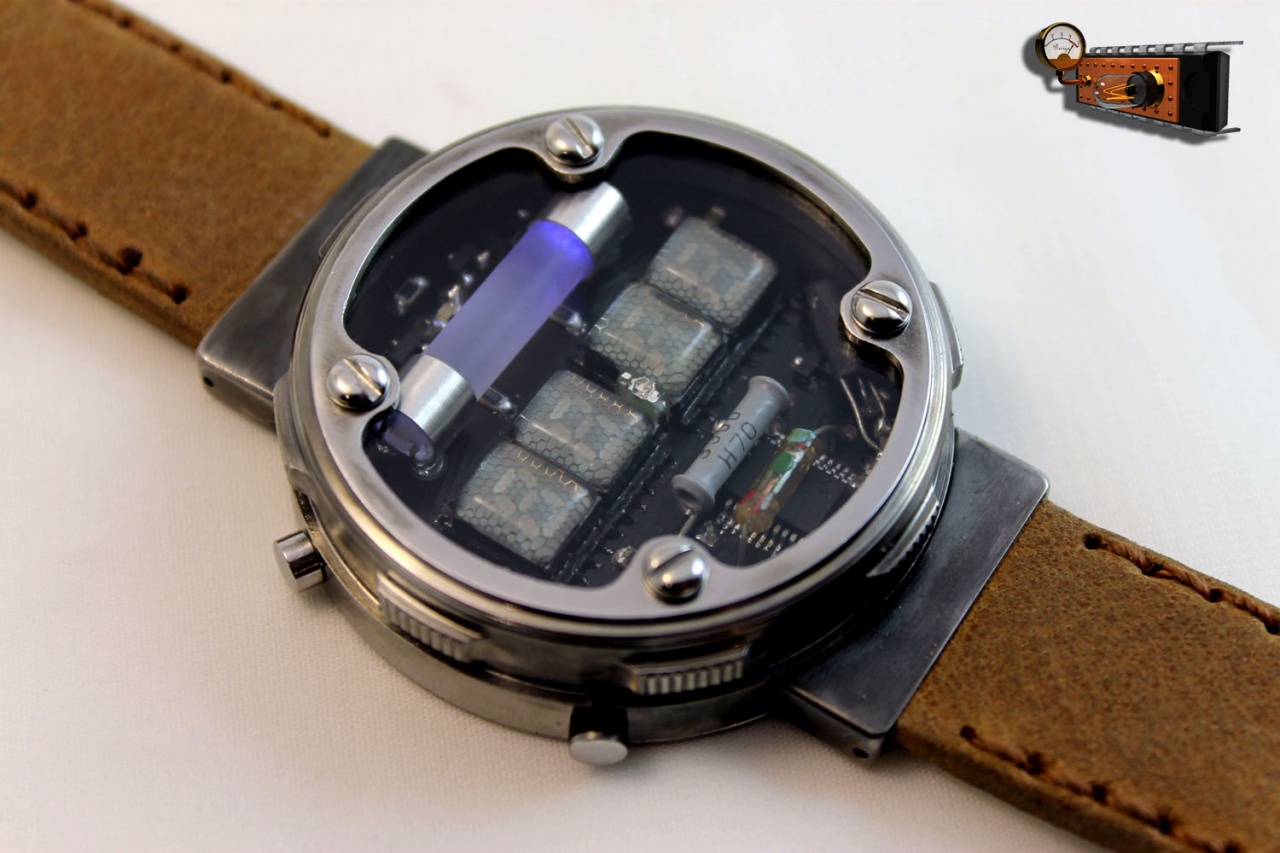

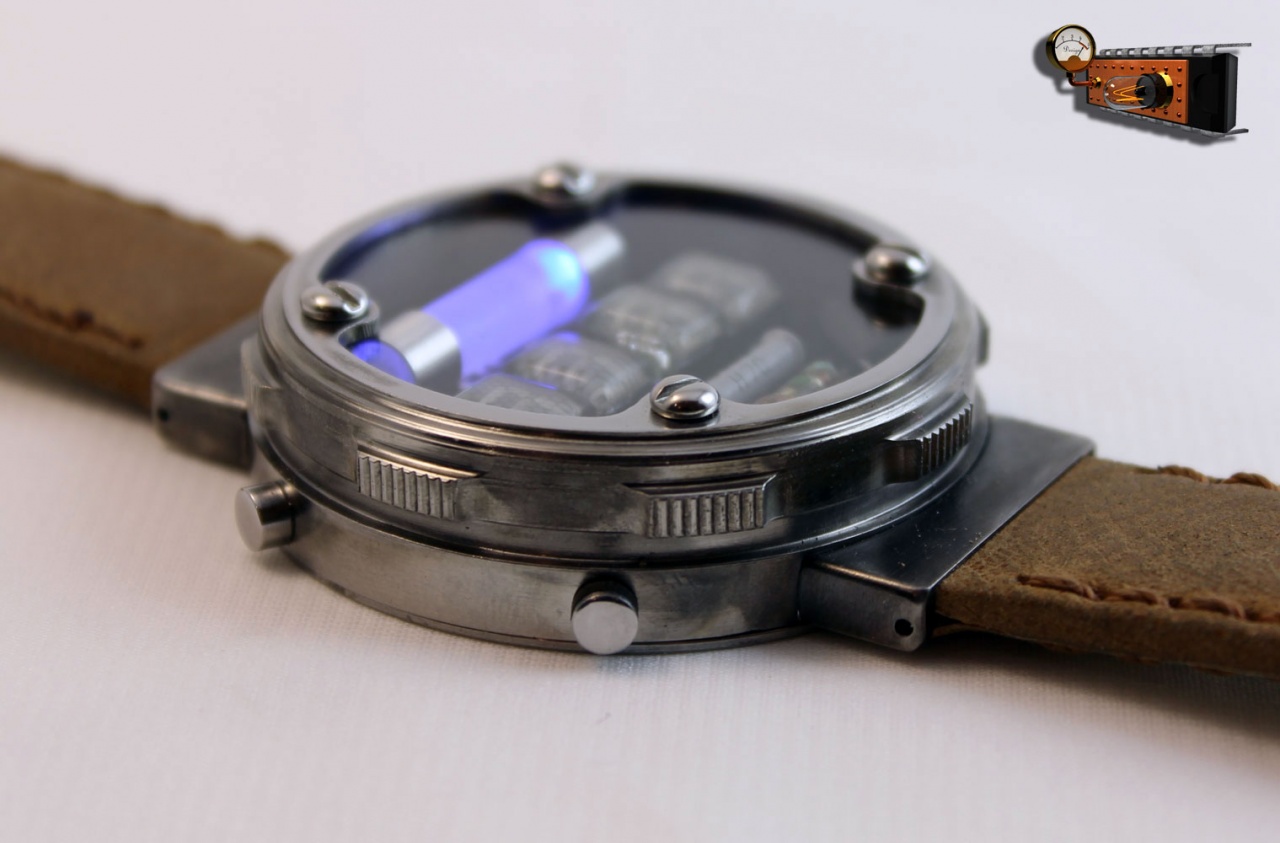

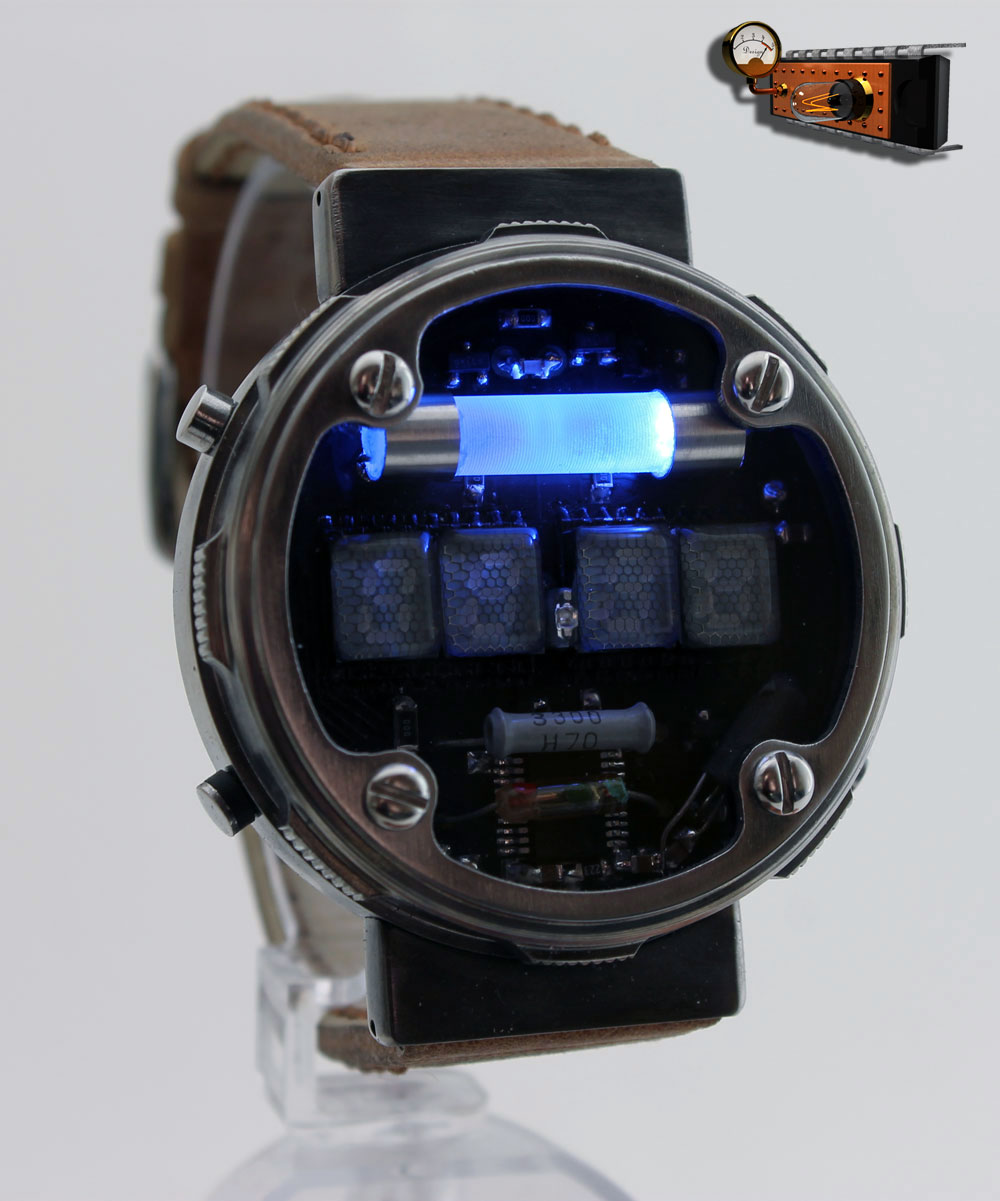

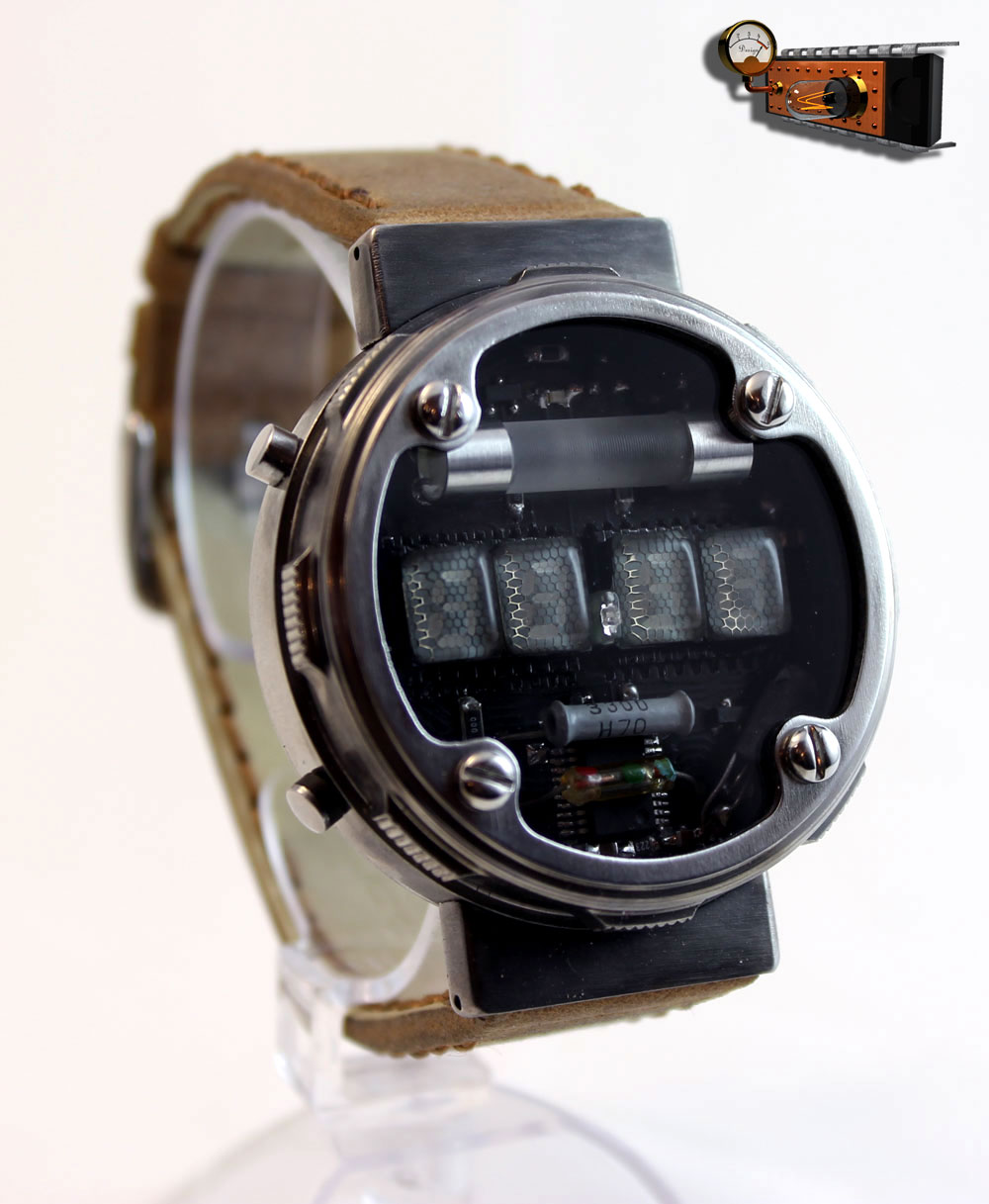

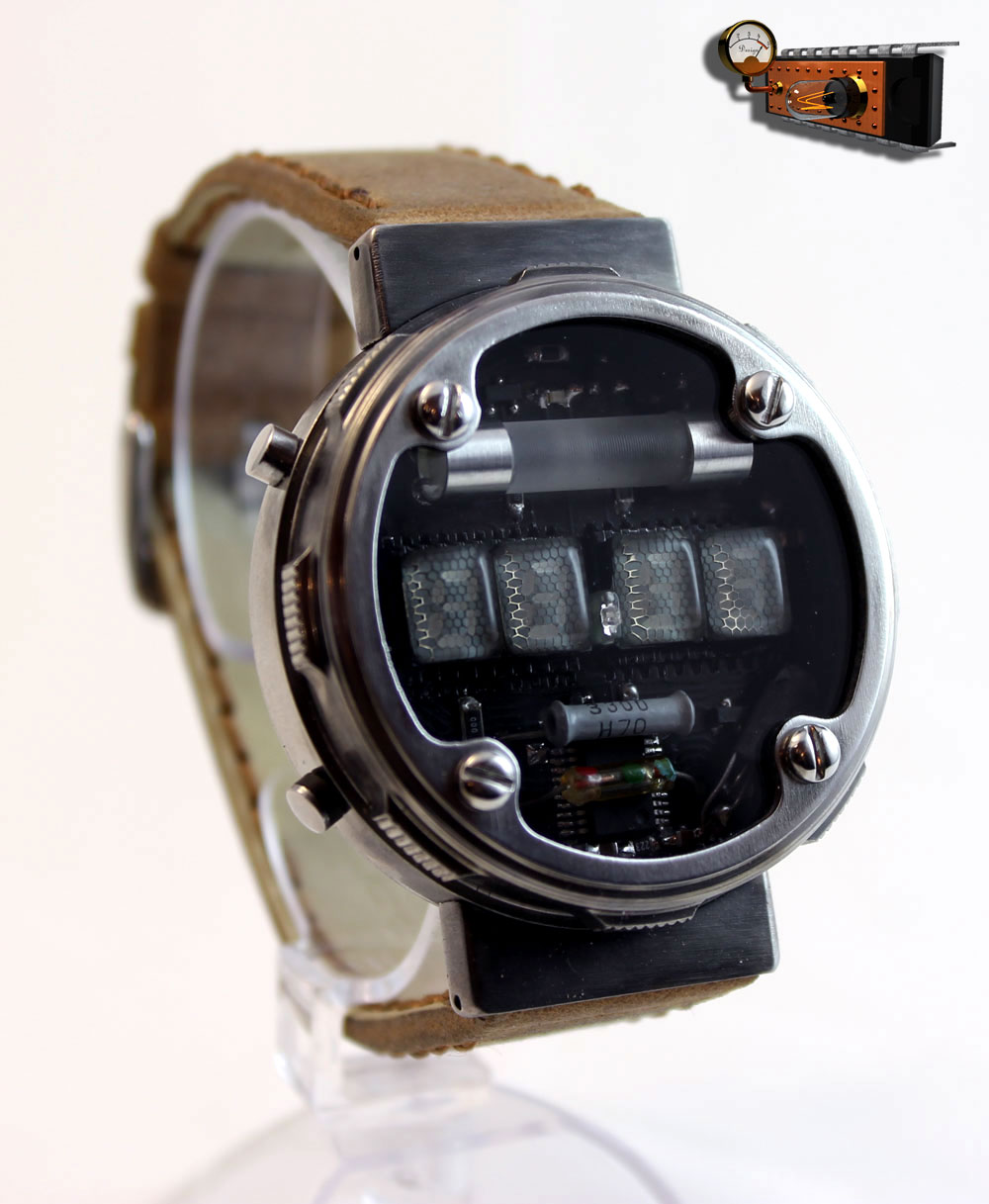

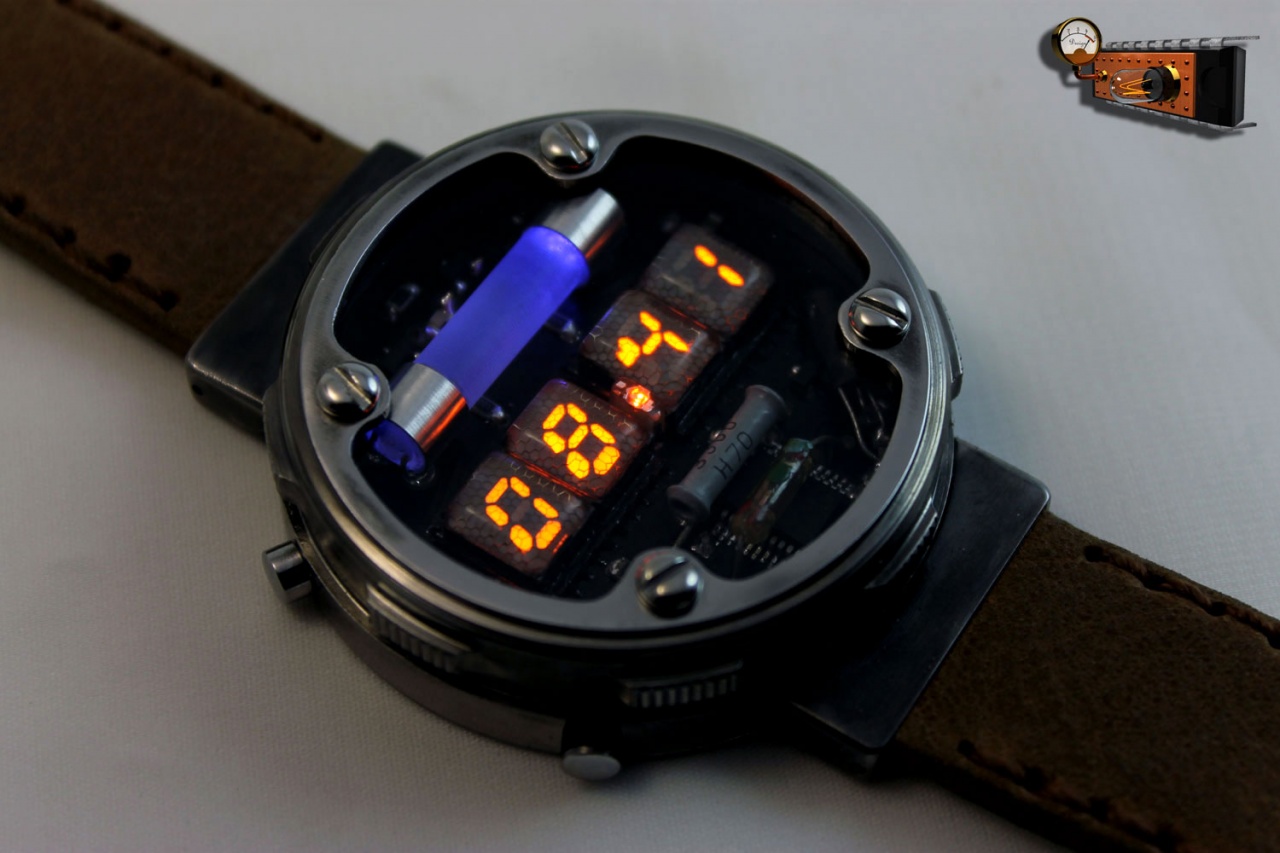

Вот, что получилось.

Вложение 1029459 Вложение 1029460 Вложение 1029461
Вложение 1029463 Вложение 1029464 Вложение 1029465
Вложение 1029466 Вложение 1029467Вложение 1029468

И небольшое видео:

[media]https://youtu.be/8-rdJkaZJRQ[/media]

Спасибо за просмотр!

Yarus 03.06.2015 13:28

а на руке фотки? как окружающие реагируют?

vova64 03.06.2015 13:47

Корпус ,,грамотный,, на любой руке будет сидеть как родной.

Wallery 03.06.2015 16:30

Цитата:

Сообщение от Yarus (Сообщение 3106009)
а на руке фотки? как окружающие реагируют?

Реагируют по разному, но те, кто в курсе готовы оторвать с рукой.

Wallery 03.06.2015 20:09

Вложений: 3

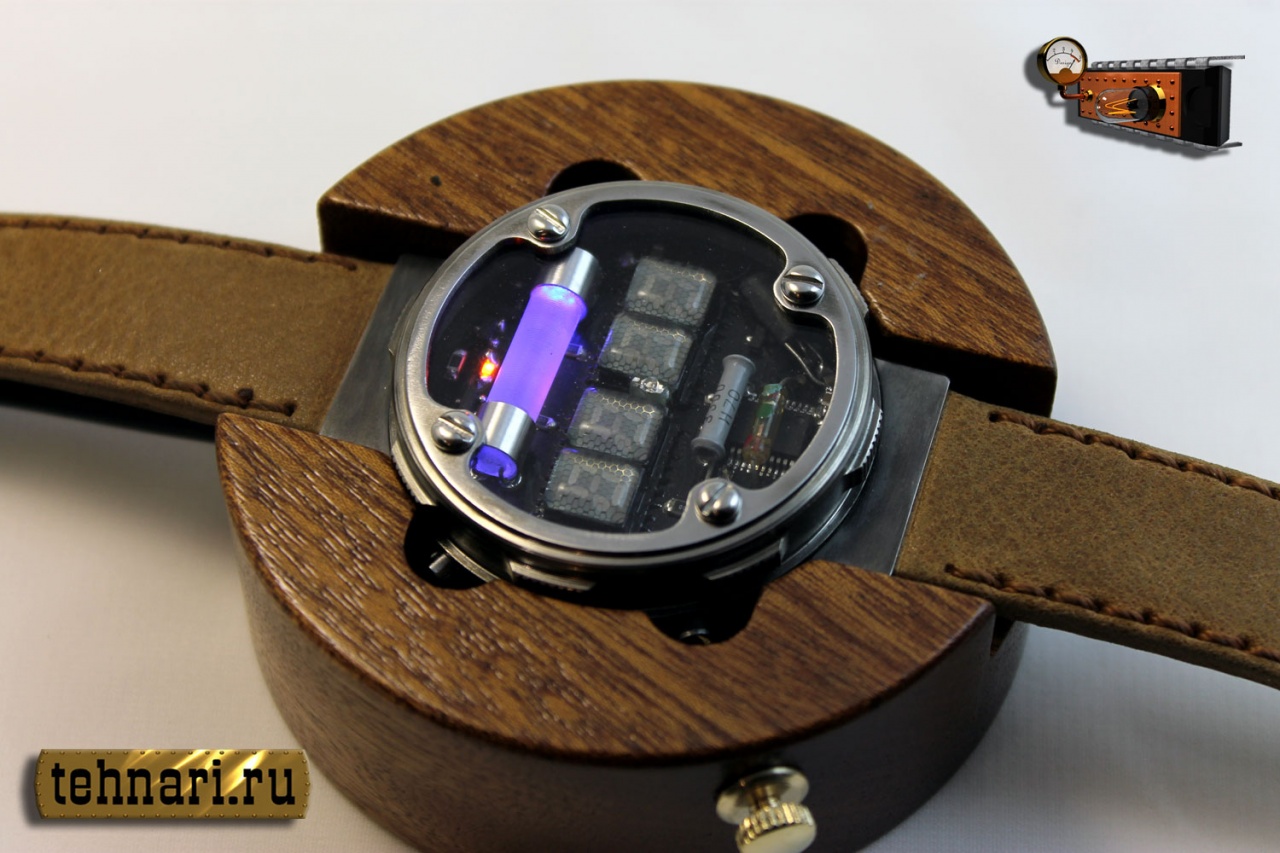

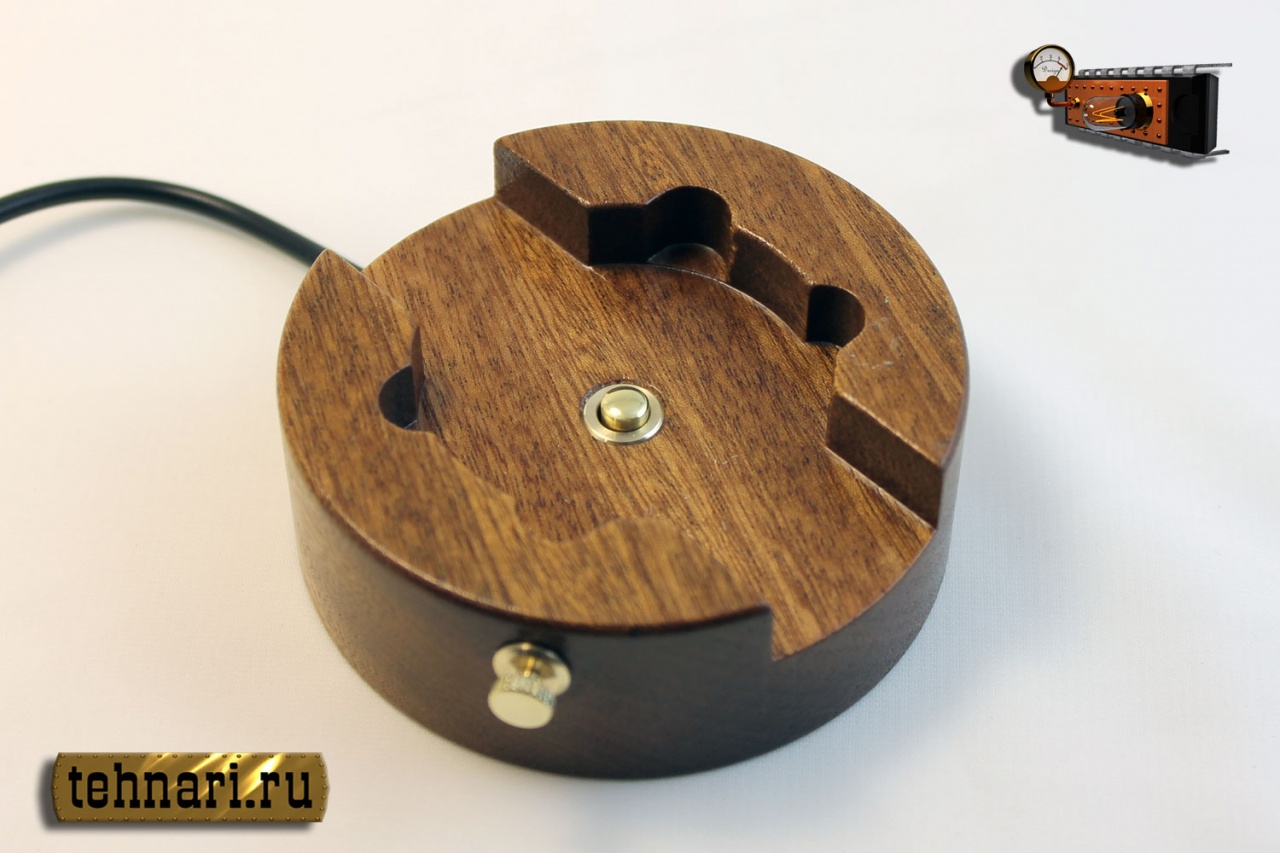

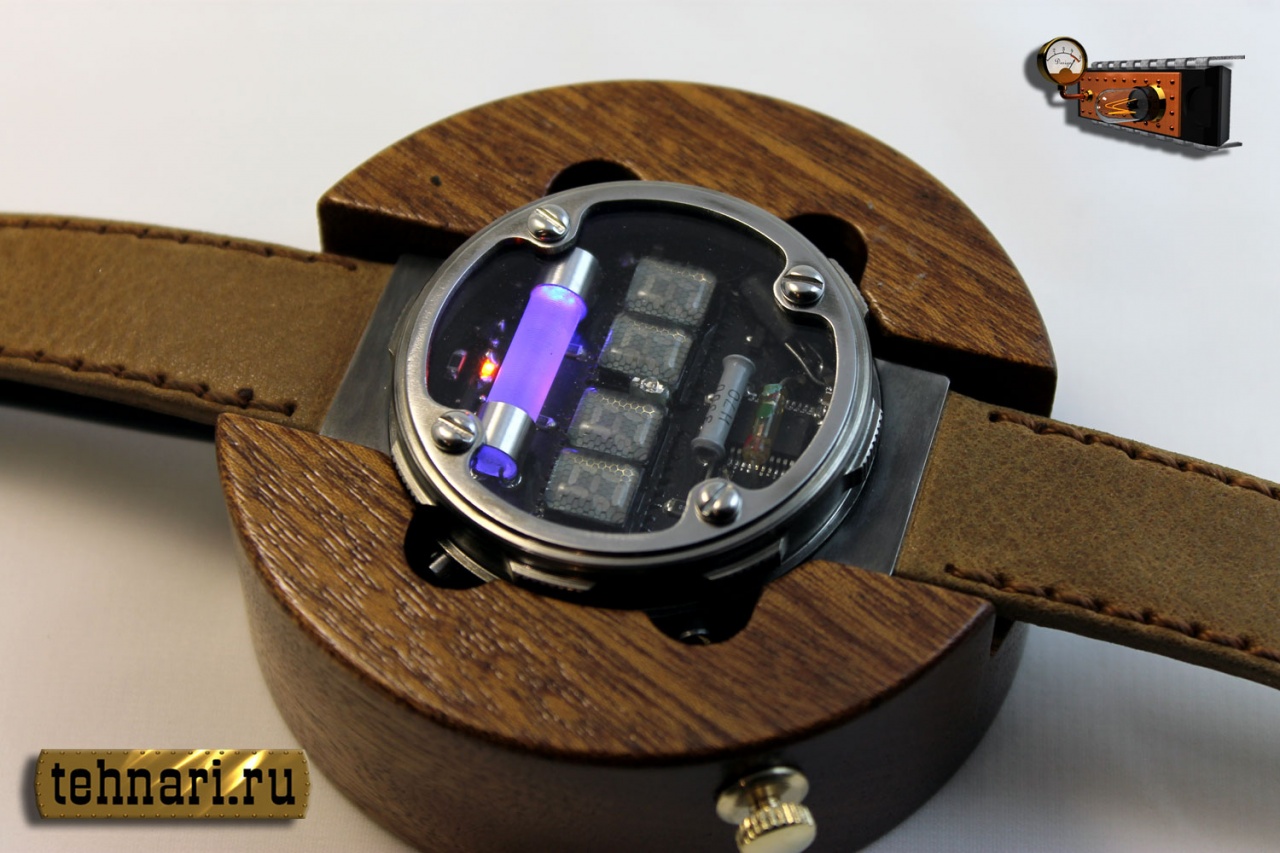

Cделал подставку для зарядки из массива красного дерева.

Вложение 1029995

Во время зарядки светится оранжевая точка, по окончании - погасает.

Вложение 1029996

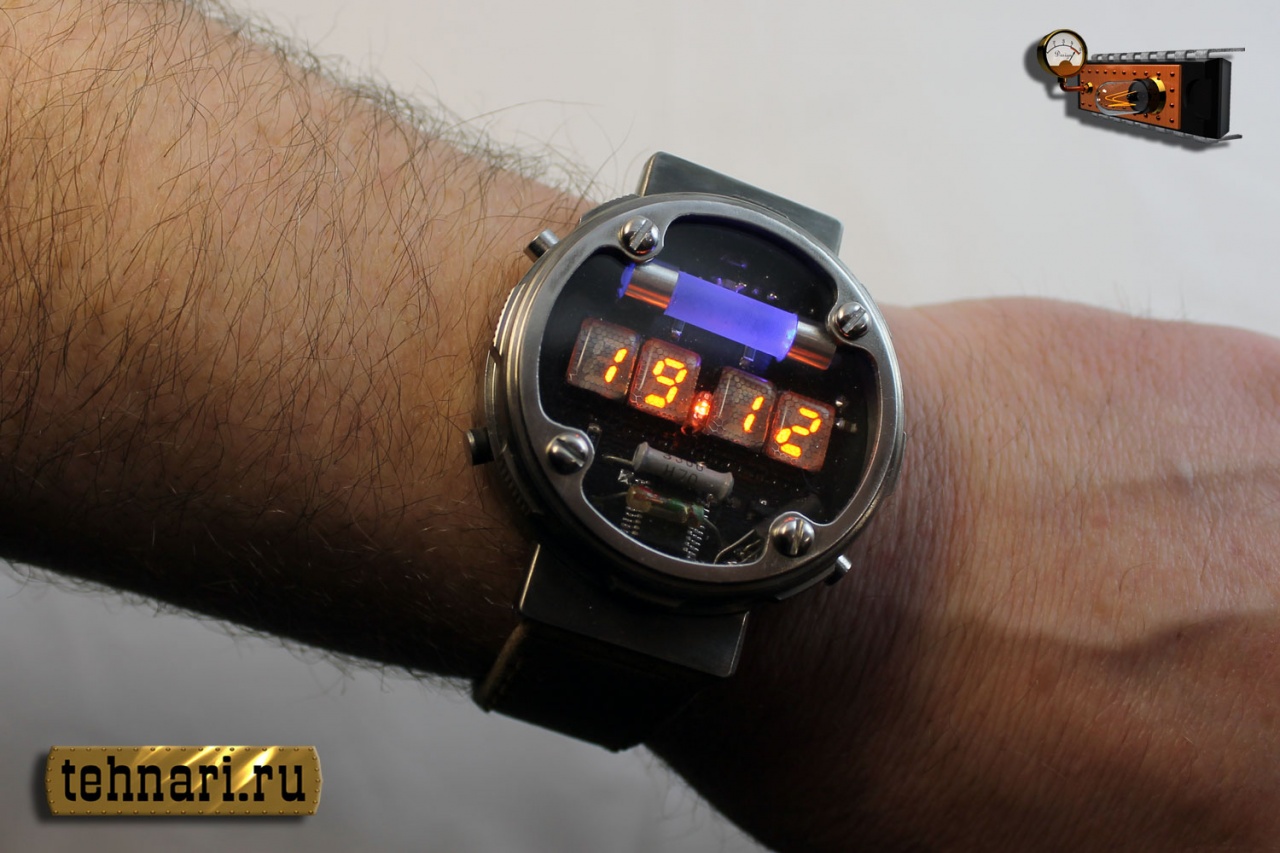

Часы на руке.

Вложение 1029997

siealex 04.06.2015 00:46

Цитата:

Этот "реактор" плавно загорается и плавно затухает каждые пятнадцать секунд. Его выключение свидетельствует о разряде аккумулятора.
А если это убрать - аккумулятора хватило бы на год.

A L S 04.06.2015 01:32

Да.
Но в этих часах это ключевая штука.

redrabbit 04.06.2015 06:56

Like :) Классные часы!

redrabbit 04.06.2015 15:05

Часы уже обсуждаются в "Общем разделе" :)

блэк 04.06.2015 15:17

Всегда с уважением относился к людям умеющим творить. молодец!
