Самодельные часы


Здравствуйте.

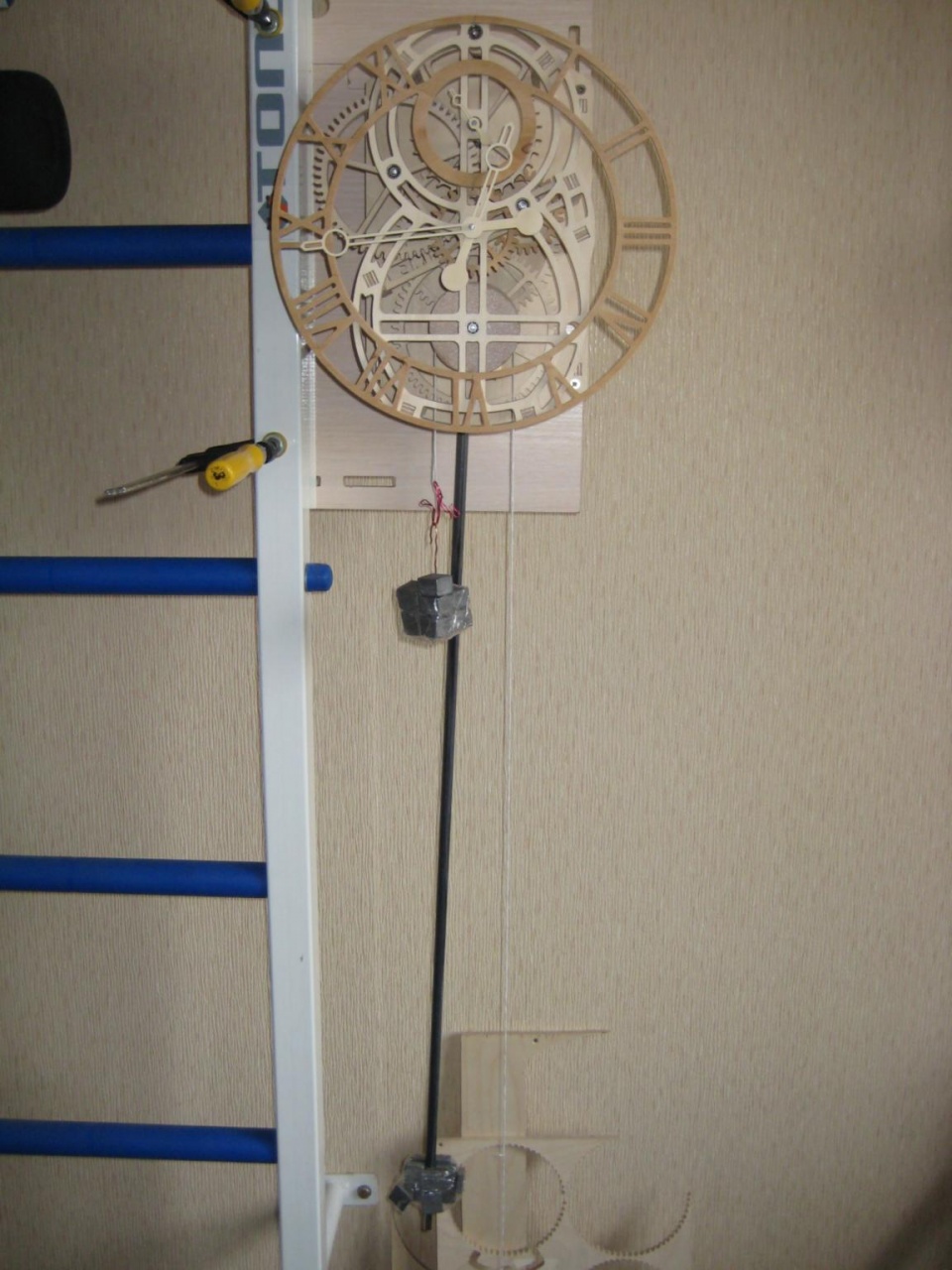

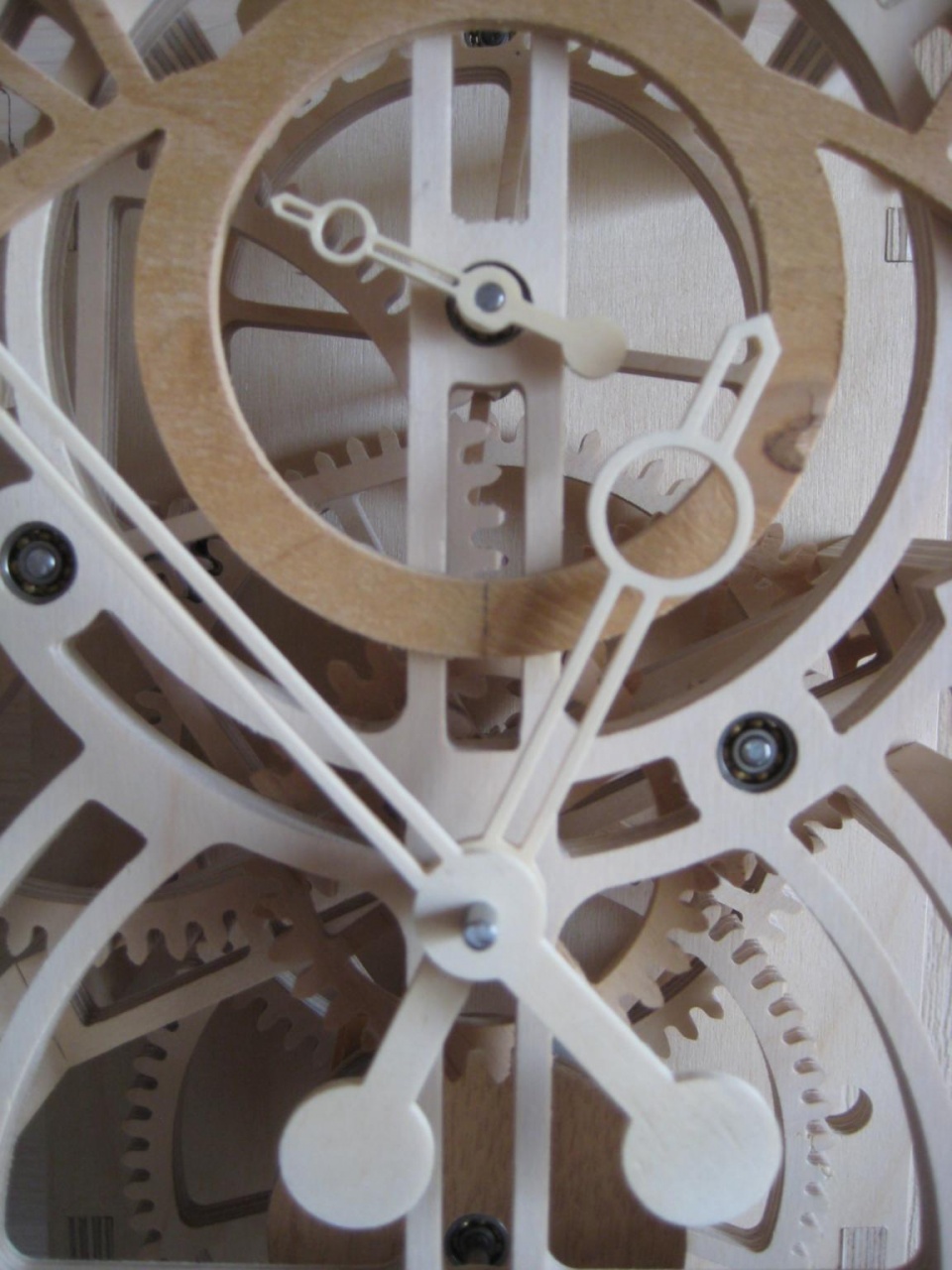

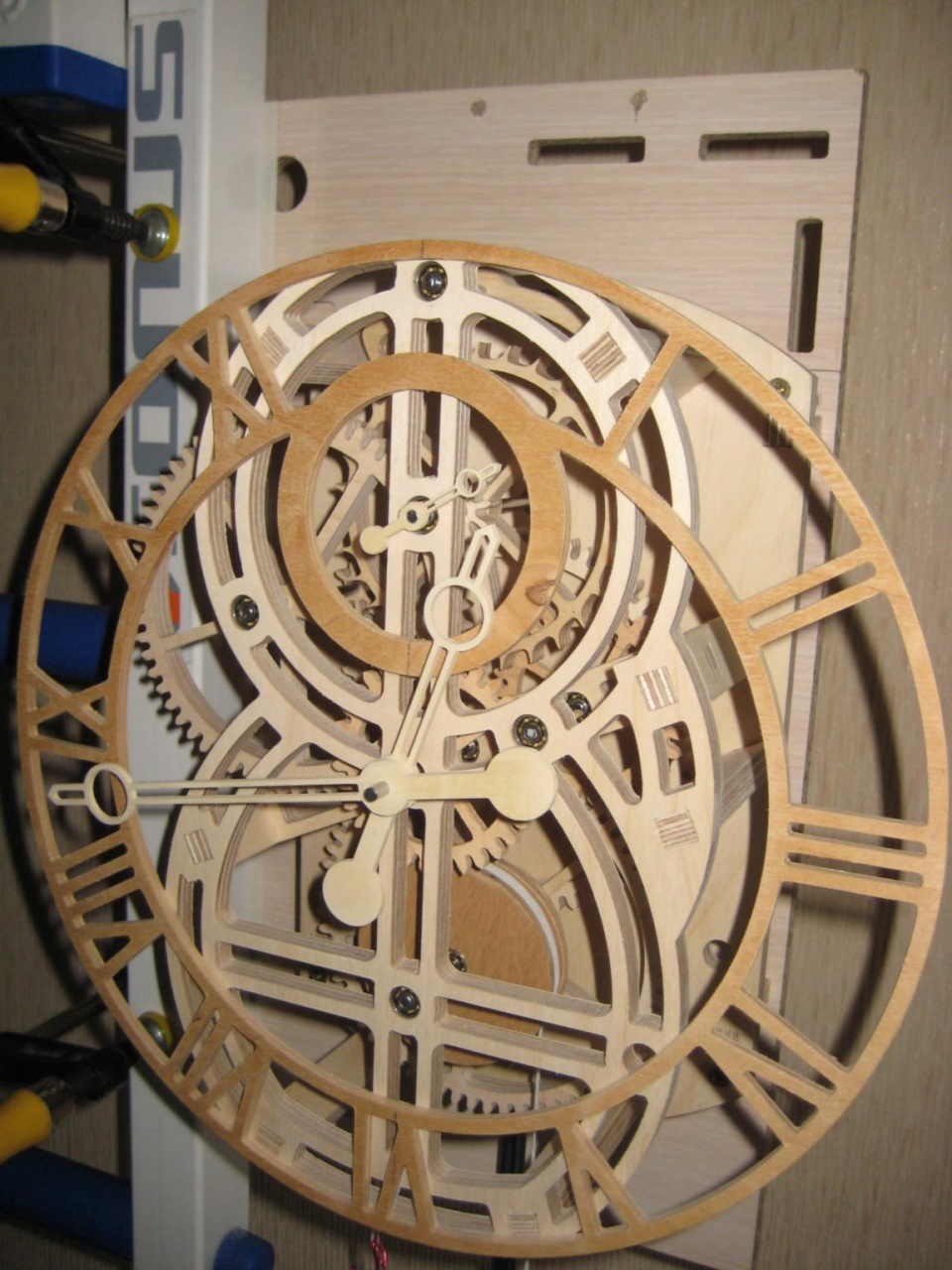

Пол года назад родилась идея создания настенных механических деревянных часов. Прочитав много литературы решился на изготовление. Времени потратил достаточно не мало и получил следующий результат:
Вложение 920117

Вложение 920118

Вложение 920119

Вложение 920120

Вложение 920121
Пока что часы прошли достаточно не много - не более 5-ти суток. Сейчас продолжаю работать над ними: почти доделал груз, сейчас буду разрабатывать маятник, ну и всё нужно будет доработать, частично проморить, и т.д.
Рассчитываю на конструктивную критику и замечания со сторон гуру, потому что образования, связанного с часами, я не имею, и многие моменты, наверняка, не знаю.
Если тема будет интересная, то время от времени буду стараться выкладывать прогресс, замечания и прочую информацию.
С уважением, Алексей.

Вот тут деревяшечники часы делают и даже конкурсы проводят
http://forum.woodtools.ru/

Там и чертежей у них полно.

из дерева сложно, а из бумаги не видали? Типа распечатать на принтере и вырезать ножницами?

------- ДОБАВЛЕНО ЧЕРЕЗ 21 МИН --------

Спасибо, не надо, нашел сам
http://rutracker.org/forum/viewtopic.php?t=1568110
ну делать я такое не стану - проще настоящие купить

а вот эти можно и сделать - хоть вырезать не упарюсь
http://kartonkino.ru/igrushki-dlya-d...-master-klass/

------- ДОБАВЛЕНО ЧЕРЕЗ 11 МИН --------

ну а самым циничным любителям извращений там есть это
http://kartonkino.ru/gofrokarton/igr...yf-iz-kartona/

на подшипниках!
впечатляет

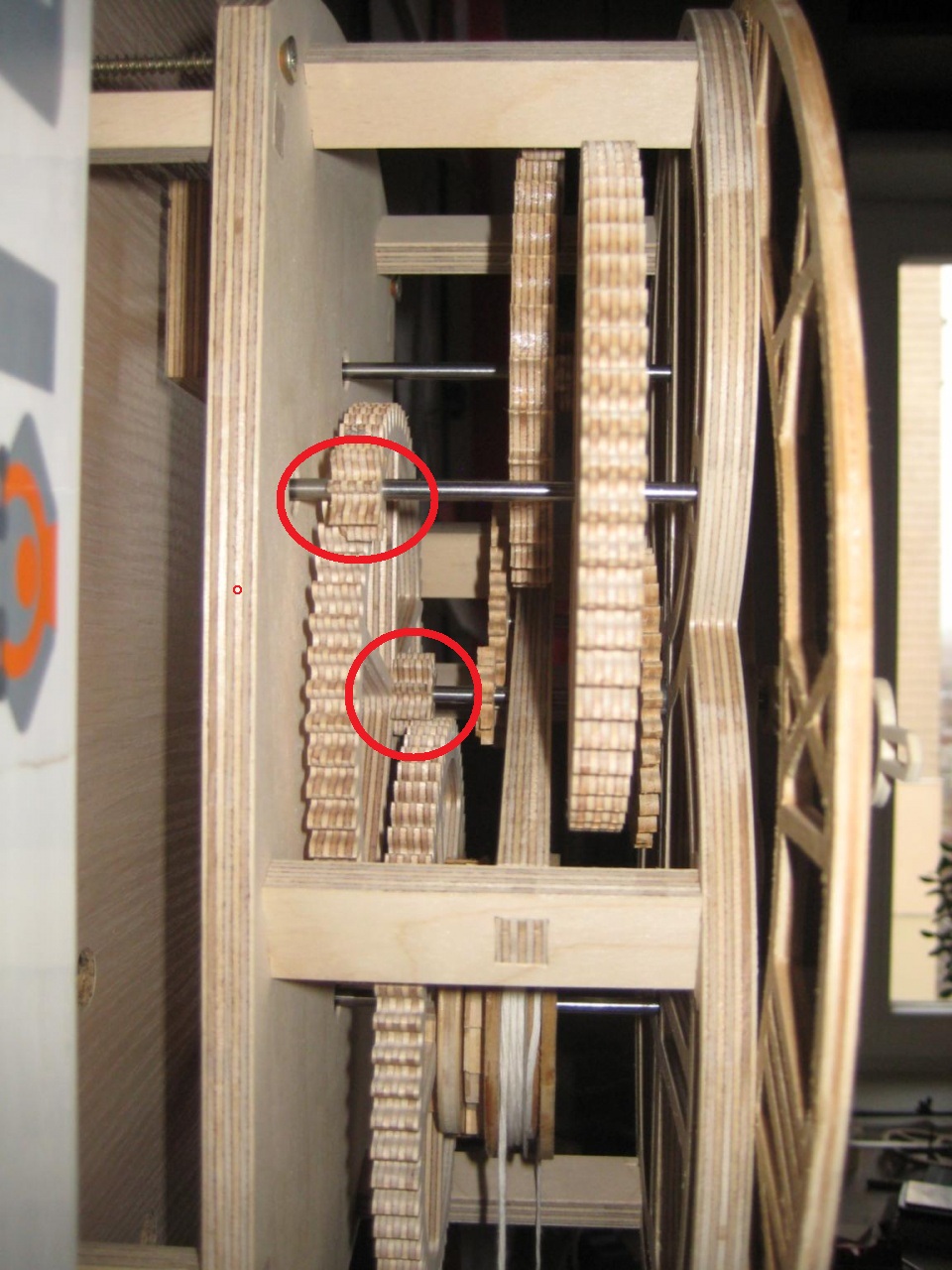

но трибы у вас недостаточно широкие, триб по ширине должен полностью перекрывать полотно колеса
Вложение 922798
лично я бы для трибов использовал дерево твердых пород, для анкерной скобы - тоже (или только сами палеты скобы)

Спасибо всем участвующим.

Дмитрий, по поводу трибов и палет согласен с Вами. Думаю, что будет логично с плотного дерева делать еще и колесо спускового механизма. Спасибо, что еще раз подтвердили мои догадки.
А Вы профессионально занимаетесь часами, или тоже любитель?

Кстати, вот небольшое видео работы механизма: https://www.youtube.com/watch?v=_1LKOh4r7_4

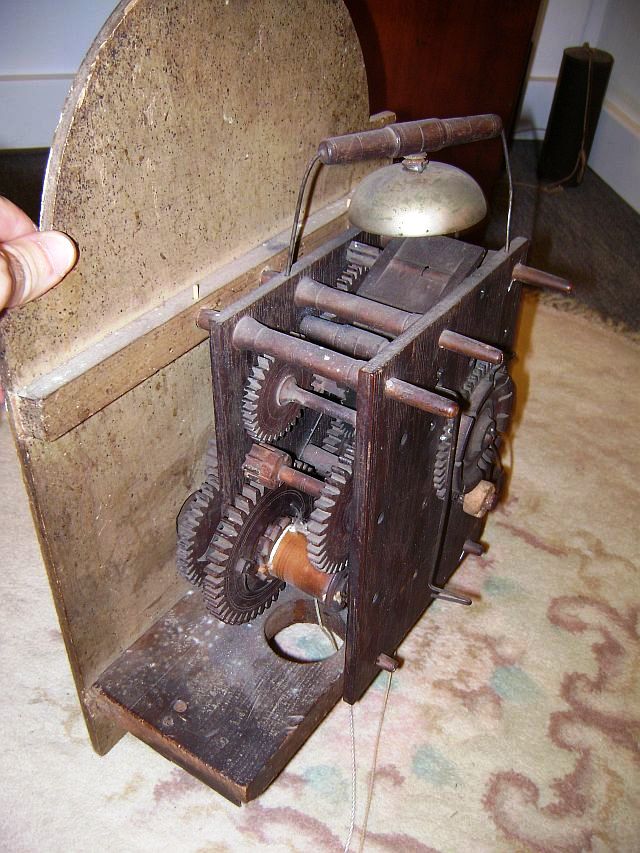

насколько я знаю, в старинных деревянных механизмах шестерни изготавливались из вишни
Вложение 923650
ну, типа того:o

Ну вообще то вишня , материалл довольно мягкий. А зуд колеса , особенно в части завода, испытывает довольно большие нагрузки. Скорее всего зуб там вставной и дерево подготовлено специальным образом. Может пропитка, проварка, закалка.И еще бог знает что, это знали только те кто это делал.
Трибы на ваших часах нормальные, только сдвинуты в сторону от колеса. Из дерева просто так делать не советую. Дерево как известно коробит от времени, перепада влажности. И со временем наверняка триб заклинит. А на трибах изменение геометрии играет большую роль. Если дерево то нужно готовить его как Беозар. Есть в этом разделе его тема.
Паллеты спускового якоря думаю не стоит делать деревянные. Если фанера качественная. Нагрузка на них , доли грамма, правда работают активней любой другой детали механизма. Поэтому желательно снизить трение. Отполировать рабочие плоскости и натереть графитом. Тоже самое с зубцами спускового колеса.

И еще. Я бы подшипники прикрыл чем небудь. И подшипники лучше закрытые брать.
К стати подшипники как говорится не делают погоды на спусковых осях. Они наоборот мешаются. Вот на оси барабана завода и минутной оси это оправдано. В первом случае нагрузка большая и ось нужно довольно толстую. В другом случае ось тоже довольно масивная и нагружена стрелочным механизмом. А на остальных осях лучше проточить цапфы как можно тоньше и если есть желание поставить вместо подшипников втулки, фторопласт, бронза.

[quote=ymba1;2932340]из дерева сложно, а из бумаги не видали? Типа распечатать на принтере и вырезать ножницами?

------- ДОБАВЛЕНО ЧЕРЕЗ 21 МИН --------



а вот эти можно и сделать - хоть вырезать не упарюсь
http://kartonkino.ru/igrushki-dlya-d...-master-klass/

------- ДОБАВЛЕНО ЧЕРЕЗ 11 МИН --------
Солнечные работать не будут,только если Вы заставите Солнце вращаться над гномоном.

А есть кто делал не из дерева? Собственной конструкции

а кто может научить такой штуке?
