Восток 2209


Здравствуйте, уважаемые коллеги!
Вперые взял в работу Восток 2209. После разборки возникли вопросы.
Первый: как обслуживают двойное промежуточное колесо (на схеме пронумеровано №4 и 6)? Колесо №6 свободно вращается на трибе (№5) промежуточного колеса. По идее нужно разобрать 4 и 6 и смазать консистентной смазкой, как это делают с cannon pinion. Это как я понимаю.
Обращаюсь к уважаемому сообществу за помощью. Есть ли в сети какой либо ресурс, где можно найти инструции как обслуживать этот узел и весь калибр в целом?
Заранее благодарю.

p.s. Последующие вопросы буду задавать после выяснения первого. Возможно они отпадут сами собой после ответов на него.

да минутник просто поджимают насколько я знаю просто чтоб стрелки ровно шли а то будет эффект постоянно отстающих часов

rusi, спасибо за ответ.
Что такое минутник (на данной схеме)?
Пождимать, как я понимаю, требуется при сборке/регулировке. А как разобрать?
Извините за тупые вопросы. С русским часовым сленгом почти не знаком. Только осваиваю.

Это колесо порозитное , его задача не давать секундному трибу (сек. стрелке) дергаться в приделах люфта.
Обслуживаетса как и обычные колеса.

я не так понял вопрос ответил по минутнику а не по двойному колесу. по колесу ответили уже

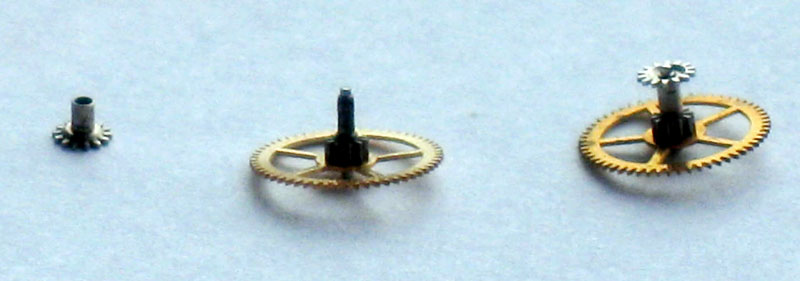

Вложение 860048

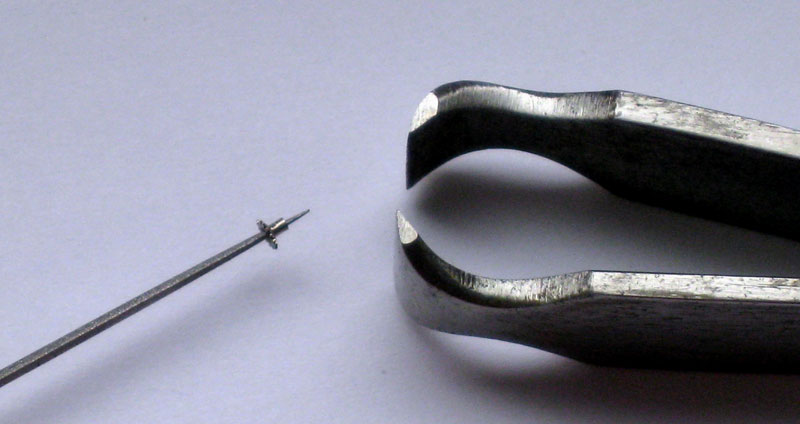

Вложение 860049

двойное колесо не разборное и смазывать его внутри не надо

п.с. технический рисунок у вас к Лучу 2209, а не к Востоку, и там и там есть двойное колесо для натяжения секундного триба, но у Луча минутник классический, а у Востока - смещенный с непрямым приводом стрелок

Спасибо за иллюстрацию! По минутнику всё стало понятно. Разобрал. (Его, кстати, уже походу, поджимали. Видны следы на фрикционной муфте)
Это, кстати был мой второй вопрос. :-)

Ясно, спасибо!

ОК, буду знать!

Спасибо, ребята! Пока вопросов не имею. Как всегда, ответы лаконичны, просты и понятны!:cool:

А реально ли найти замену стеклу (пластик) на эти часы (Восток 18 камней)?

Если нужно, то выложу снимок корпуса.
Пока вот нашел фото похожих на форуме:
http://imageshack.us/a/img31/79/img1753rg.jpg

Замерить точный диаметр пока не могу. Т.к. не хочу вынимать стекло. Боюсь рассыпется. Оно имеет трещину скраю.

Поменять стекло на другое пластиковое и все. Проблема только в том, что желательно использовать старые запасы еще советских стекол с закругленным профилем, а не современные китайские "сковородки". Я, как правило, подпиливаю на такие часы стекло по высоте практически до касания со стрелками, чтобы не портить их тонкий дизайн.

>Поменять стекло на другое пластиковое и все.
Я вот и спрашиваю, где его искать? Своих запасов нет. Просмотрел eBay. Пластиковых стёкол море. Но на советские часы ничего нету. Где то в интернете есть площадка по покупке/обмену? Может на этом форуме можно приобрести?
Если не найду, то просто придётся заполировать как есть.
