Царапины на металлическом корпусе G-Shock


Друзья, всем доброго времени суток! Недавно приобрел часы и за пару носок успел поставить царапины. :( Посоветуйте, пожалуйста, как от них можно и лучше избавиться? Заранее благодарю!

Радикальный способ только 1 - пескоструйка. Были фотки вроде таких после обработки.

Шрамы только украшают G-shock. Подождите, пока равномерно поцарапаются.

поменьше машите руками и поменьше тритесь обо всё
это главное средство от царапин

Шкурка с зерном 1500 или 2000.
Заклеить стекло малярным скотчем или вообще снять эту металлическую накладку.
Шкурку положить на ровную поверхность. На стол. Накладку прижать к шкурке и аккуратным движением в одну сторону медленно провести по направлению сатинирования. После каждого раза проверять результат.

Но надо иметь твердую руку. Лучше потренироваться на чём-нибудь.

Я таких царапин на корпусах и браслетах бессчётное количество вывел...

Спасибо большое за совет!

Есть резинки для стирания карандаша, с одной стороны белая, с другой серая, более грубая. Вот серой частью вдоль направления сатинирования (сверху вниз).

слишком жестко, лучше на галтовку отдать бампер станет матовый и царапиы ему будут особо не страшны

А почему, например, пастой гои не попробовать? Эффект сатинирования не всем нравится. Тем более G-shock на амфибию-бочку ну ни разу не похожа.

Сейчас появился неплохой материал - Scotch bright. Это нетканный абразивный материал, который широко применяется для обработки нержавейки. Он идёт разной зернистости, и выпускается в разных форм факторах, для УШМ, в виде насадки на дрель или гравер, салфетки.
Собираюсь ним восстановить свой браслет от GST-B100.
А пастой ГОИ(это уже вчерашний день) можно заполировать неглубокие царапины, но выглядеть будет как китайская поделка. Да и царапины эта полировка будет ловить даже от одежды. Сатинирование хотя бы скрывает мелкие, а полировка будет просто кричать.

Все это временно, особенно если носить часы "все время" .

Забить в общем.

Вся 5000 серия к "правильным" G-shock относится больше номинально имхо. Примерно как субмаринер к дайверами. Потому убивать их реальным экстримом не очень хочется.

А совет правильный

Scotch bright хорошая штука, но в данном случае не пойдёт. Он мягкий. Будет продавливаться и зацеплять надписи и боковые полированные поверхности.

Шкурка самое верное. Положить на стол, прижать и медленно проводить по направлению сатинирования. Можно шкурку приклеить на что-то плоское, чтобы не скользила.

Вариан 100%. Но нужна тренировка и твердая рука.

Он тоже есть разной плотности, плотнее полировочного круга бывает. А если такой диск маленького диаметра, под гравер например, можно вообще ювелирную работу делать.

я как только одену в металле часы,так сразу рука стремится протереться о все стены,выступы,вот уже несколько дней на работу ношу GA-2100,не разу не теранулся,может магниты в стенах???

1500 шкурка очень мелкая, сатин будет далек от заводского. Надо экспериментировать на 500-1000

Это должно помочь :D

https://avatars.mds.yandex.net/get-z...62a/scale_1200

Кухонная мочалка - аналог скотчбрайта. Проводить строго вдоль и только в одном направлении, вперед-назад нельзя.
Все лишнее обязательно тщательно заклеить малярным скотчем.

Но, с вероятностью, в 99% - получится отстой. Без опыта очень сложно нанести похожее сатинирование, будет или плохо или даже и неплохо, но другое.

Я бы поносил еще, понял насколько много царапин вы ловите - а потом уже все вместе отдал на сатинирование профи.
Потому как есть мысль, что такие "прочерки" по бетону или аналогу - могут быть частыми, просто фишка темперамента/моторики - задеваете часами предметы.

Ниже, на учебном браслете, я сделал несколько движений шкуркой вручную. Под рукой есть только Р320 на основе оксида алюминия (она наиболее агрессивна к нержавейке, и потом Р1200.

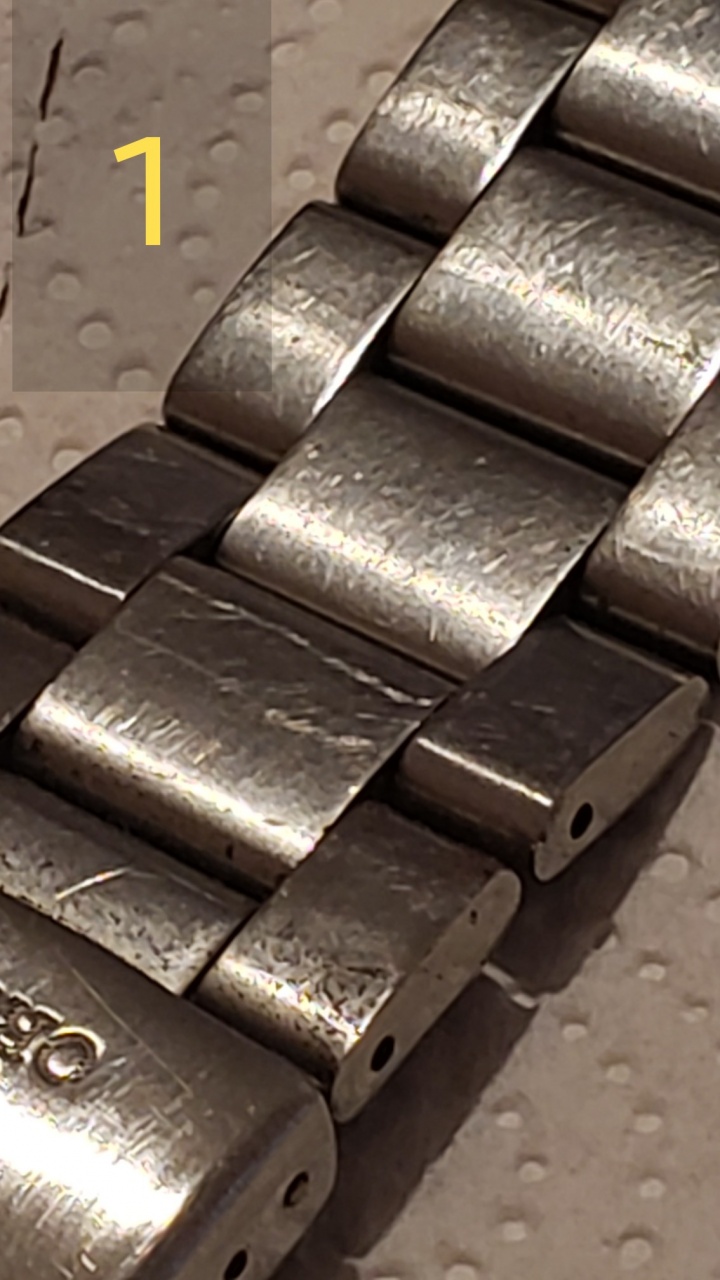

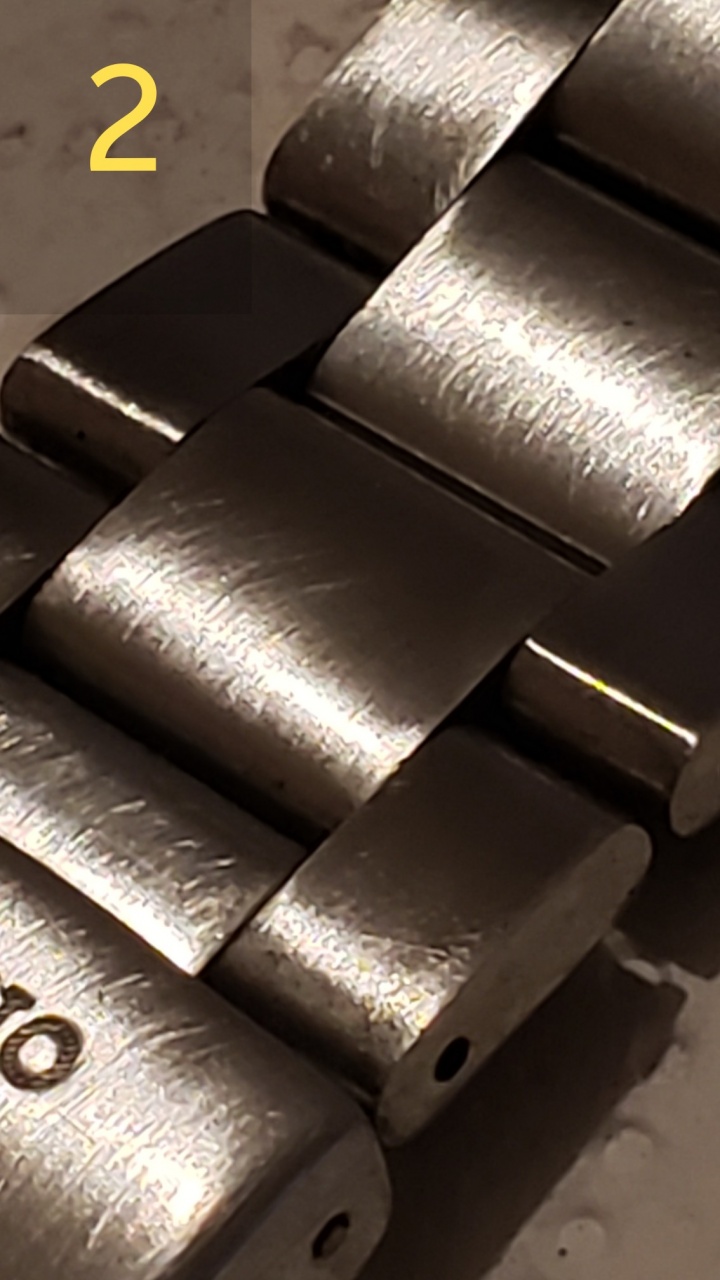

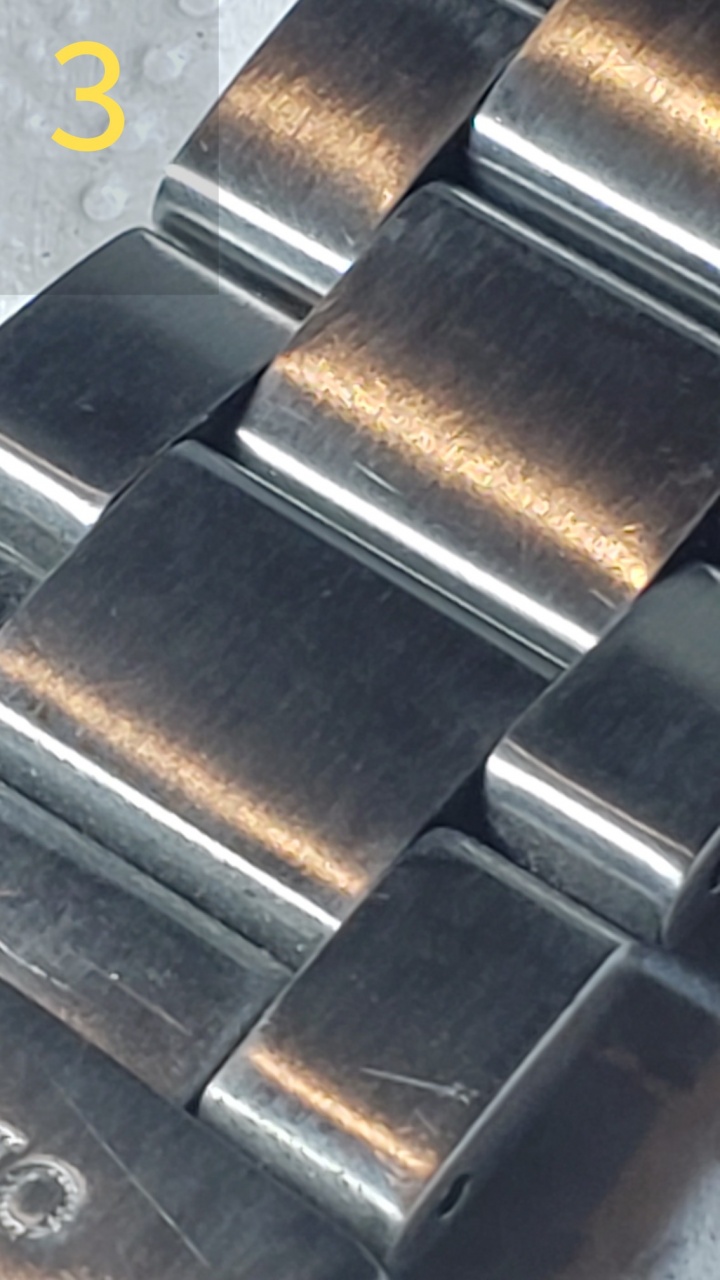

Фото делал на одинаковом зуме 5,7х. 1 - изначальное состояние, 2- Р320, 3 - Р1200. Сделал это просто для примера.
Вложение 2945181Вложение 2945182Вложение 2945183

Вот такой браслет лучше сразу скотч-брайтом обрабатывать. Сначала A VFN, потом S UFN. Только положить браслет надо на на что-то выгнутое, цилиндрическое. Чтобы между звеньями лучше доставало. И давить посильнее. Скотч-брайтом (как на фото) прогибается и ворсинки достают глубоко. Вырезать полоску скотч-брайта примерно по ширине браслета. Результат будет аналогичен новому браслету. Если торцы полированные, то надо заклеить скотчем, а потом полирнуть их отдельно (заклеив сатинированные поверхности).

А вот корпус, как у ТС можно исправит только шкуркой. Всё остальное испортит. И никаких 320, 600. Сразу 1500 надо брать. Там за три-четыре движения всё исправится.

Полировал тренчик стальной 1500й, сатин гораздо мельче чем на лицевой стороне безеля китайского

Удивительная способность найти проблему там где ее нету . ;)

1500 - это эдакое мутное зеркало получится, но никак не крупный сатин, как на том безеле.
Я бы сказал, что где-то в районе 400 наждачки надо пробовать - но на чем-то другом для начала.
Но вангую, что не получится.

Если кто-то не делал подобных вещей, то не надо так авторитетно высказываться. Я уже писал, что много раз такое делал на всех своих часах.

http://forum.watch.ru/attachment.php...1&d=1588743326

Если использовать зерно 400 - это сразу убить корпус.
И не забывайте, что у ТС, судя по виду оригинал, а не ваши китайские моды...

Шкурка должна быть абсолютно новой, не зашорканной.

Я бы не трогал безель, на мой взгляд с огромной долей вероятности получится "так себе" и это "так себе" будет очень видно
Мой совет либо так носить, либо купить новую накладку
Впрочем можно и попробовать, если все равно потом покупать новую:)

У меня очень богатый опыт работы с металлом шкурками от 180 до 6000 грит - плотно работал ими несколько лет и руками, и дремелем - шлифовка, заточка и прочее.
Поэтому какие следы оставляет какое зерно на стали - хорошо представляю.

В реале, уверен, поверхности отличаются по блеску и фактуре - если было не 5-6 движений, а действительно был снят некоторый слой металла, чтобы убрать царапины. Подозреваю, что вы если и убрали - то очень легкие царапки, косвенно это подтверждает явно видная царапка на вроде как обработанном звене.

И да, на оригинальном безеле довольно крупный сатин, не 1500 точно. На браслете заметно меньше.

Чтобы сделать в идеале с часами этими....
Потренить на другой нерже наиболее подходящую наждачку.
Взять ЦЕЛЫЙ лист новой водостойкой качественной наждачки нужного зерна - лучше 3М, можно и Мирка.
Намочить лист и на воде задней стороной приклеить к нестарому зеркалу. Лучше именно к зеркалу, так как оконное стекло обычно имеет более низкое качество поверхности.
Сняв ремень и заклеив все лишнее движениями строго в одном направлении ведем часами по наждачке, делаю новый сатин на всю лицевую поверхность.

Качество будет зависеть соблюдения технологии и твердости руки :D

Я про тоже самое написал в начале. Только без зеркала и воды. У меня бы и так получилось. Там поверхностные царапины...

Не уверен. То, что проходит на кривых линиях браслета и поверхностях малой площади - намного иначе может выглядеть на ровной большой плоскости.

В целом, овчина выделки не стОит - городить такой огород ради Джишока, затратно и долго.

Такие огороды городят больше для удовольствия и самоудовлетворения. Ну и врядли самостоятельный доморощеный сатин будет дороже профессионального. И не факт, что хуже. Мне, к примеру, в ювелирке не восстановили, а испортили часы. И я был вынужден научиться это делать сам. Чему несказанно рад. И поддержу мнение: кривые поверхности- скотч брайт, большие плоскости- шкурка. Идти от мелкого зерна к крупному. А не наоборот. Так меньше переделывать. Ну и однозначно твёрдость рук. Если не можете перелить воду из бутылки в бутылку без воронки, не расплескав- не беритесь за ручной сатин.

Тут как бы и можно согласиться, тем более, что завтра появятся новые царапки. Но каково бы ни было качество обновленного сатина, с полуметра его уже не разглядеть. И огород городить в этом случае точно не стоит, при стоимости новой детали в 82$ на packparts.

И при стоимости 3х листов наждачки в $2))

На РР заказ от 200 долл, кажется, и доставка что-то около полтинника. Так что получаются новые часы. А так творчество, саморазвитие, созидание, и, в конце-концов, удовольствие от результата (любого). И тёплые мысли: " Вишь ты, не токо потреБлять умею!"

В таких случаях пользуюсь губками Bergeron. По линии рисунка..

Один из вариантов. Пескоструйка корпуса и браслета. На любителя.
Фото из сети.

http://forum.watch.ru/picture.php?al...ctureid=175749

http://forum.watch.ru/picture.php?al...ctureid=175748

Вот когда люди выдают подобные советы, они могут назвать конкретное место (фирму, человека), где можно это сделать? Или просто пишут, чтобы отметиться?

Восстановить «сатин» проблем нет.
Как правильно сказали выше, абразив наклеить на плоскую поверхность и по линейке провести.
Единственно, практически уверен, что поверхность на протекторе не плоскость, придётся сначала выровнять! )))

Пескоструйную обработку можно произвести там, где занимаются художественной обработкой металла, ювелирка например, или ножеделание...

С такой обработкой выглядят как пластиковый G-Shock за 70$. Лучше уж умеренно поцарапаная оргинальная полировка

Да так вообще невозможно обработать нержавейку. Нержавейка отпескоструенная будет выглядеть как дешевый механизм без обработки в часах

В тех местах, где сатин на протекторе, как раз плоскость. Этот сатин и первый раз на заводе примерно так же наносили. Только механизировано. По плоскому абразиву провели протектором...

те же яйца, на такой поверхности будет видна любая царапина/затертость

На gmw-b5000gd, стоят отличные черные безель и браслет. Кто ничего против черных, металл. Шоков не имеет, настоятельно рекомендую.
На моих gmw-b5000g, безель девственно чистый, никаких царапок! Хотя год ношу. Покрытие очень стойкое.
Как найду браслет, обязательно докуплю.
