Моя прелесть - четвертной Emes
Вложений: 46

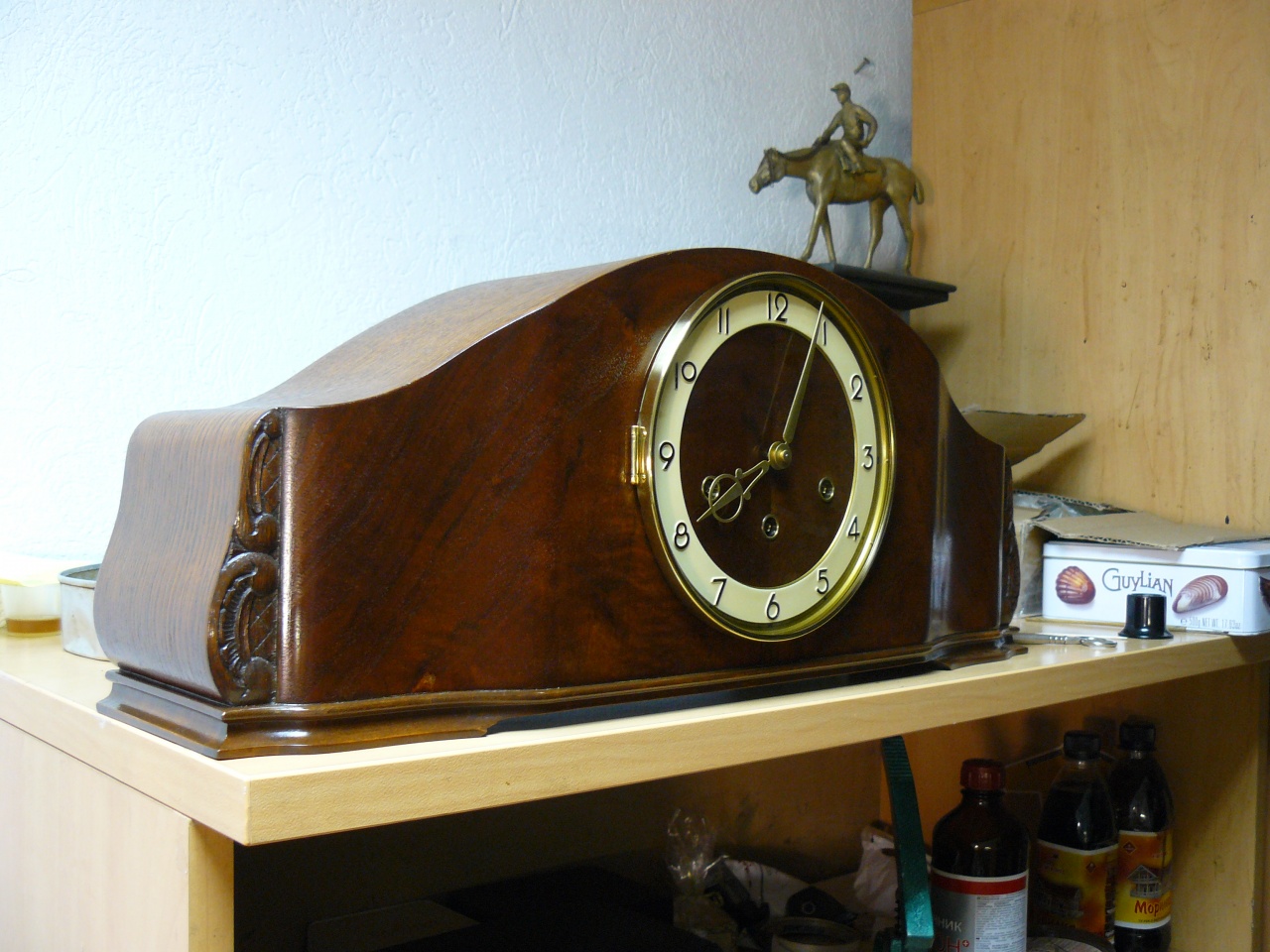

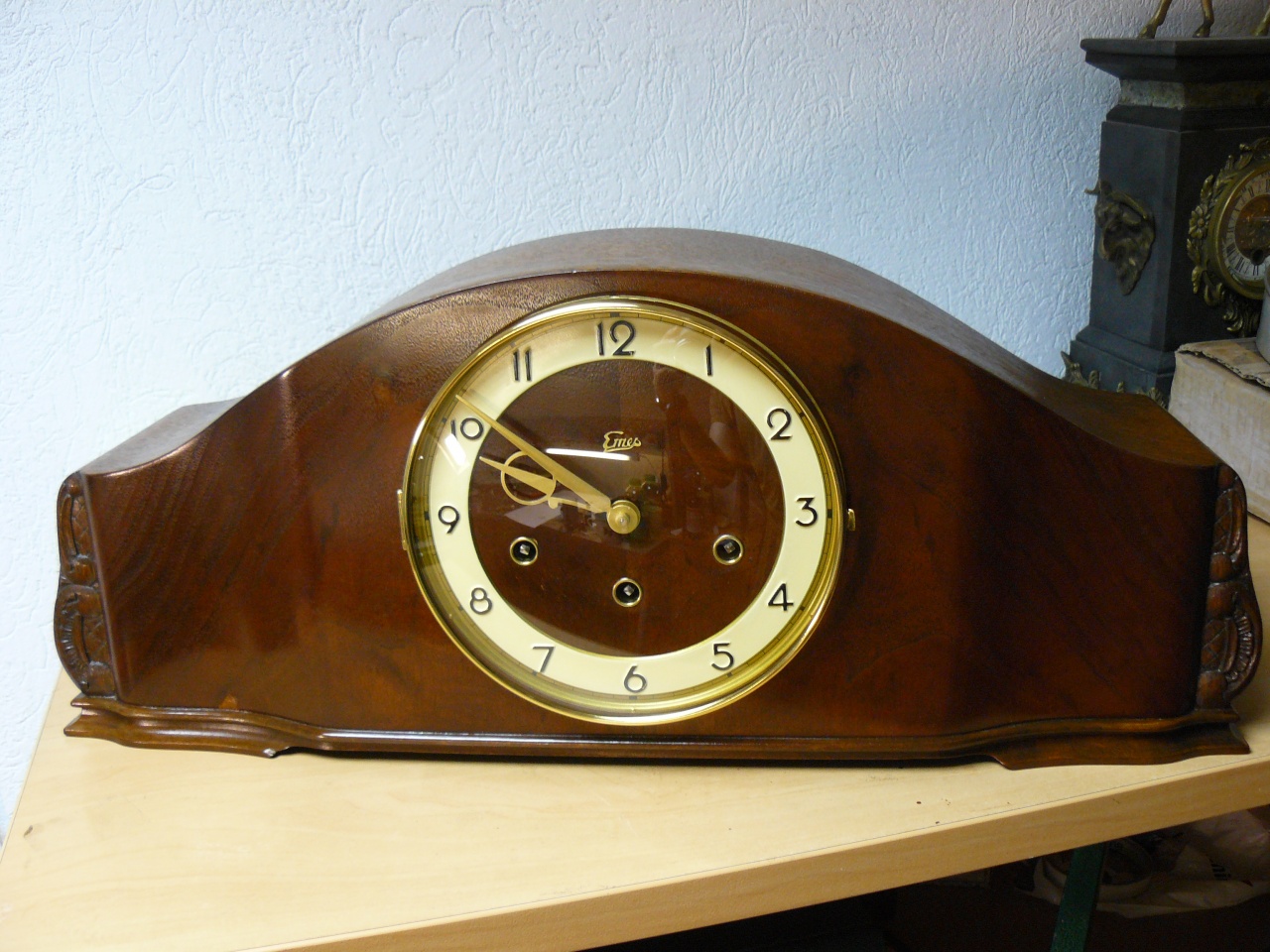

позавчера я закончил реставрацию этих часов

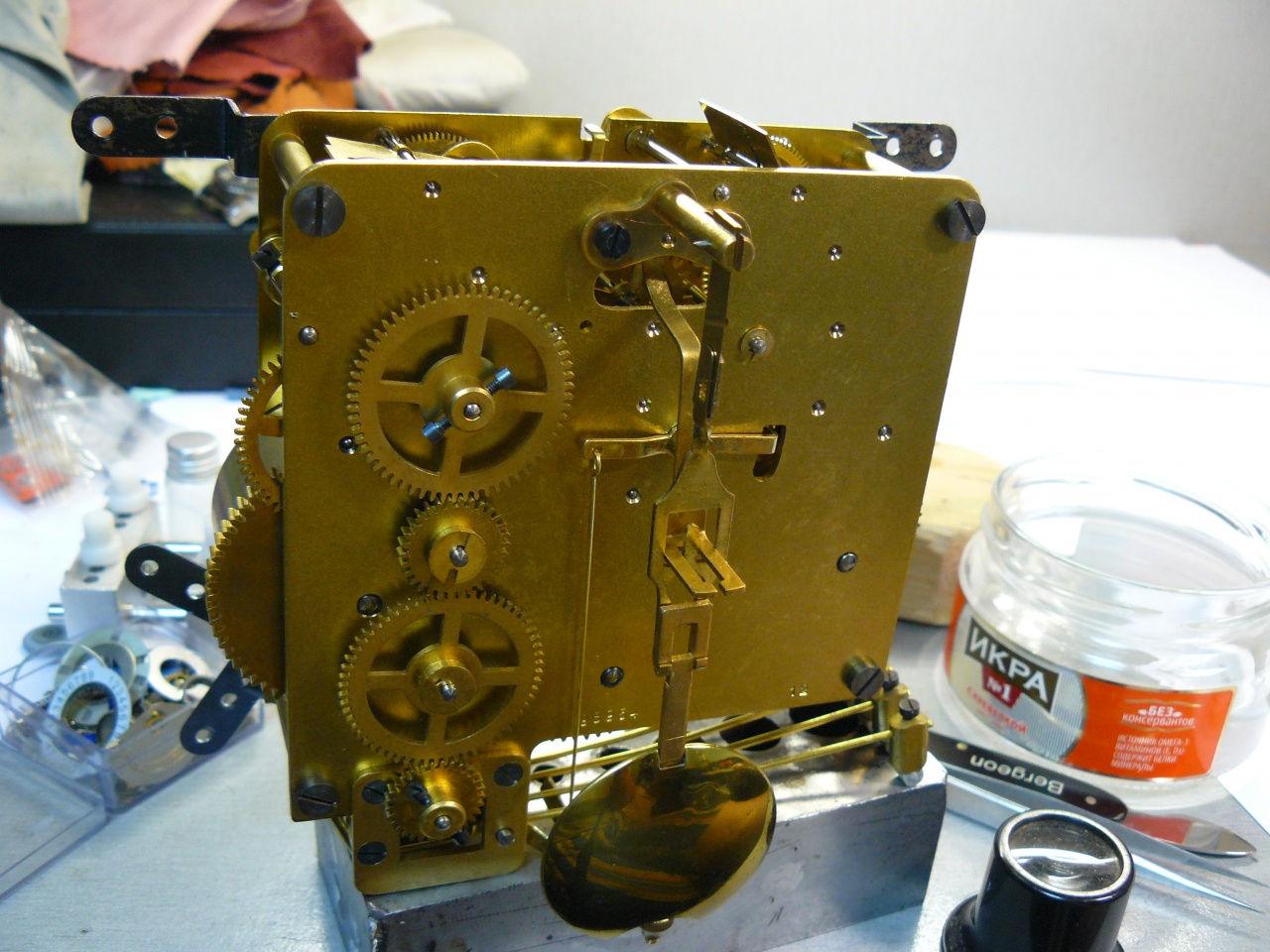

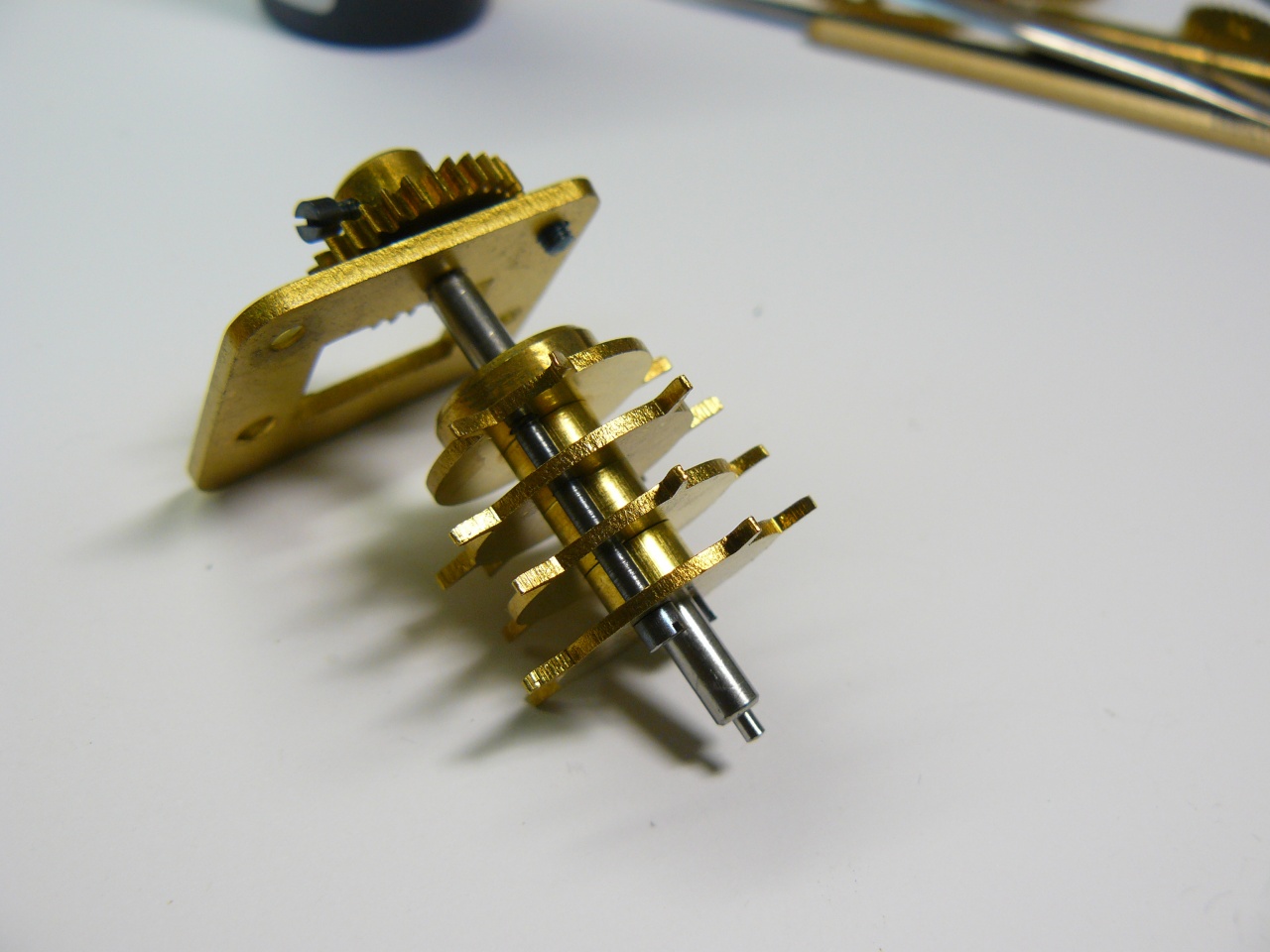

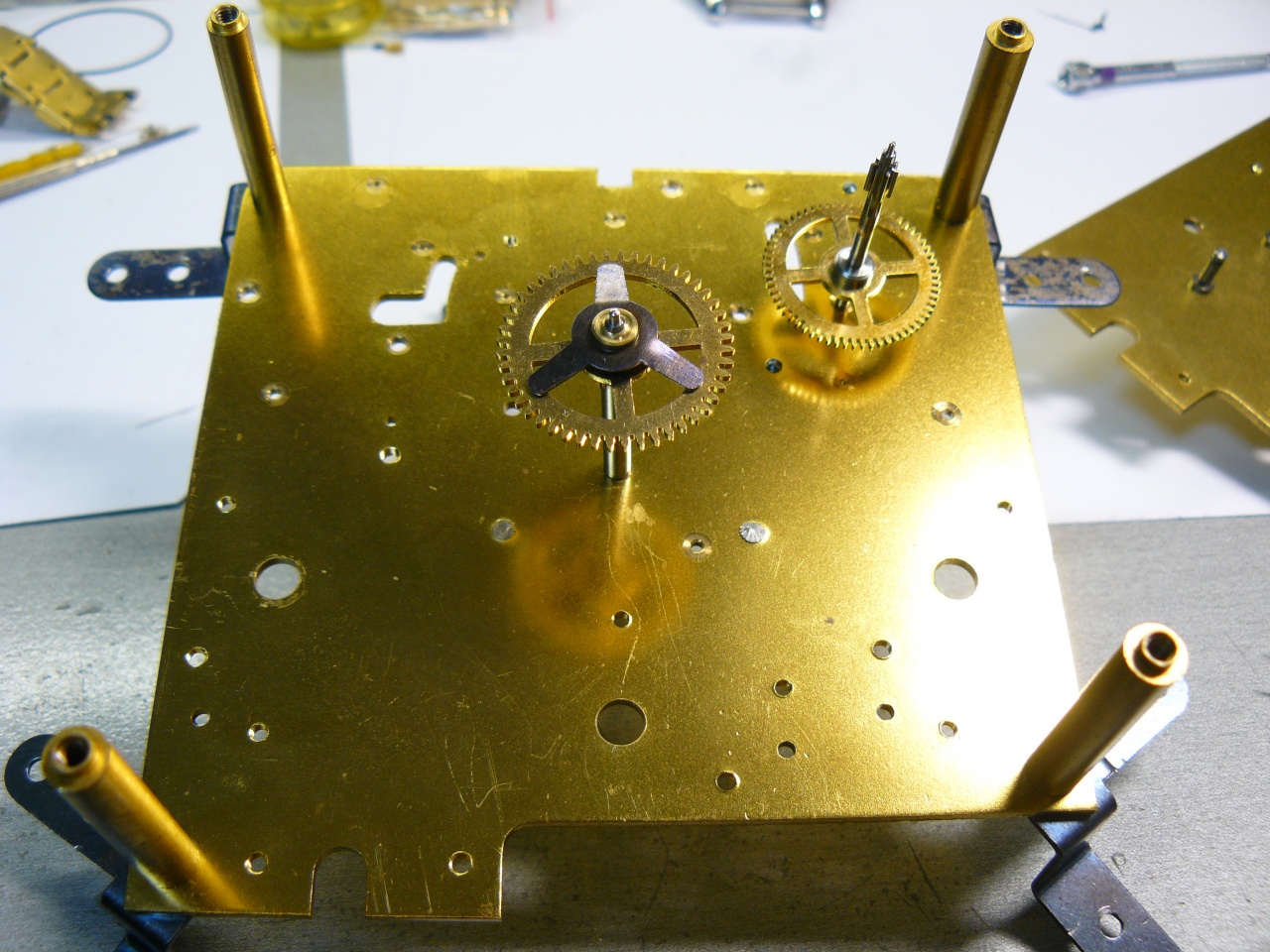

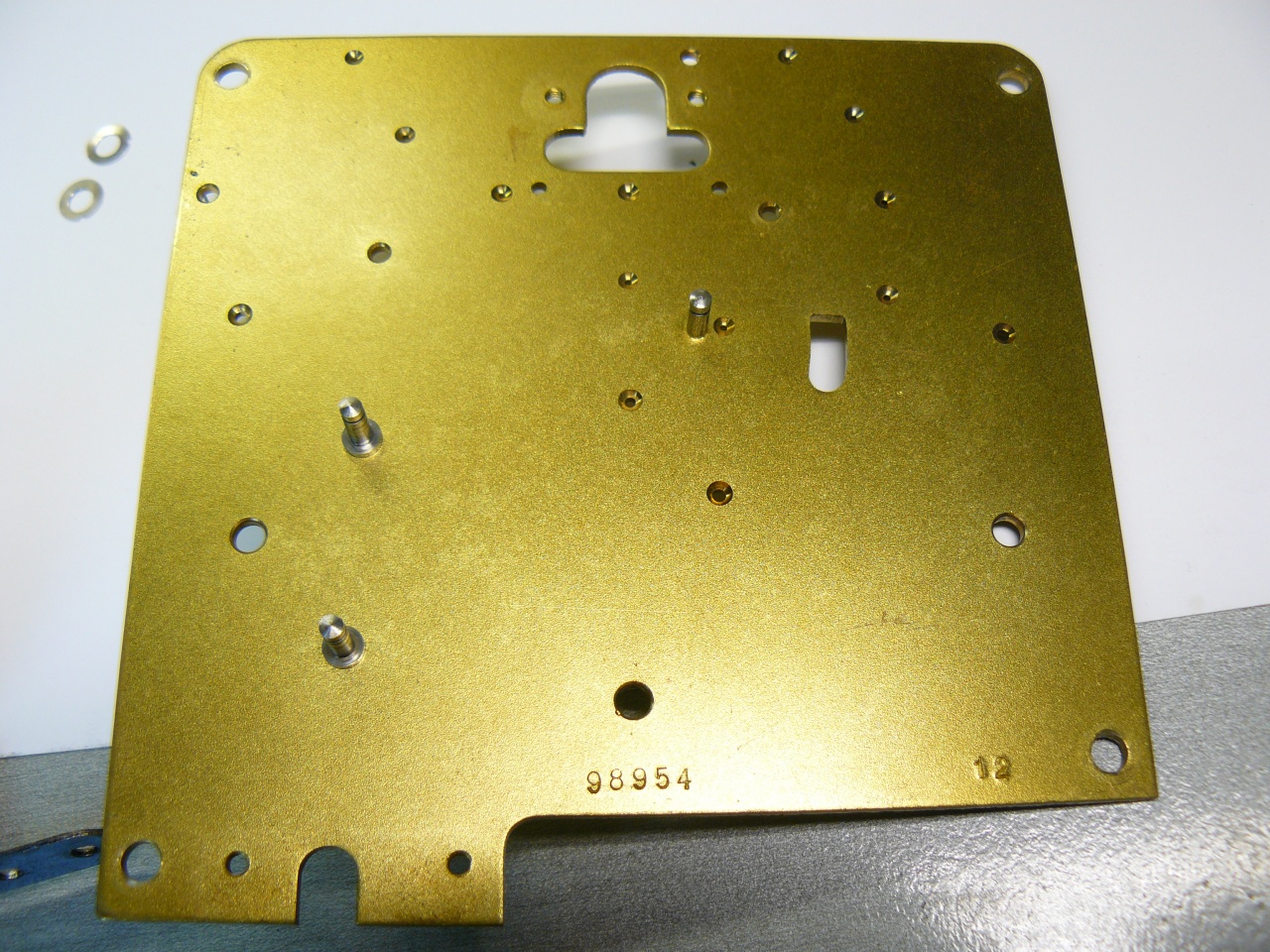

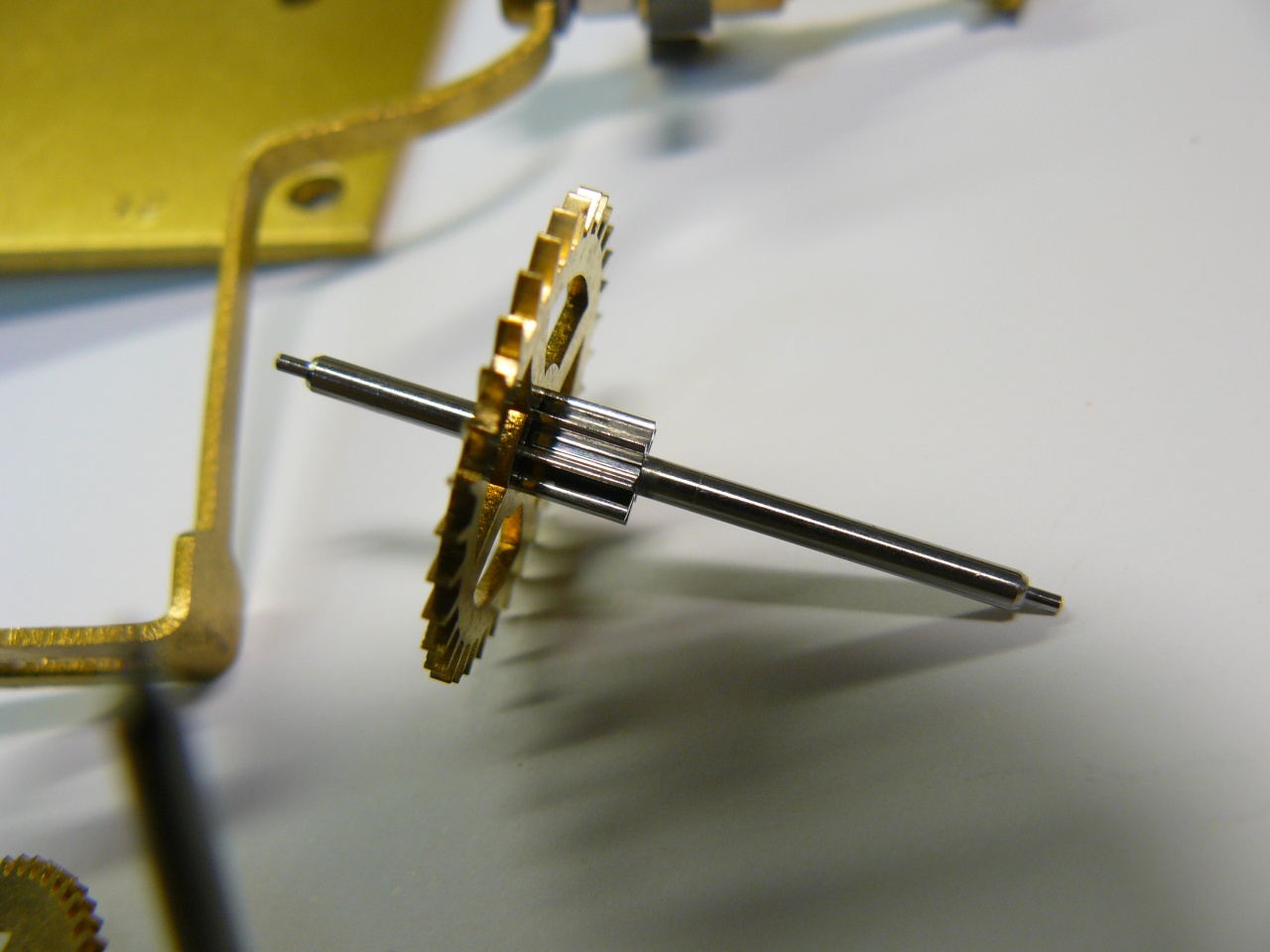

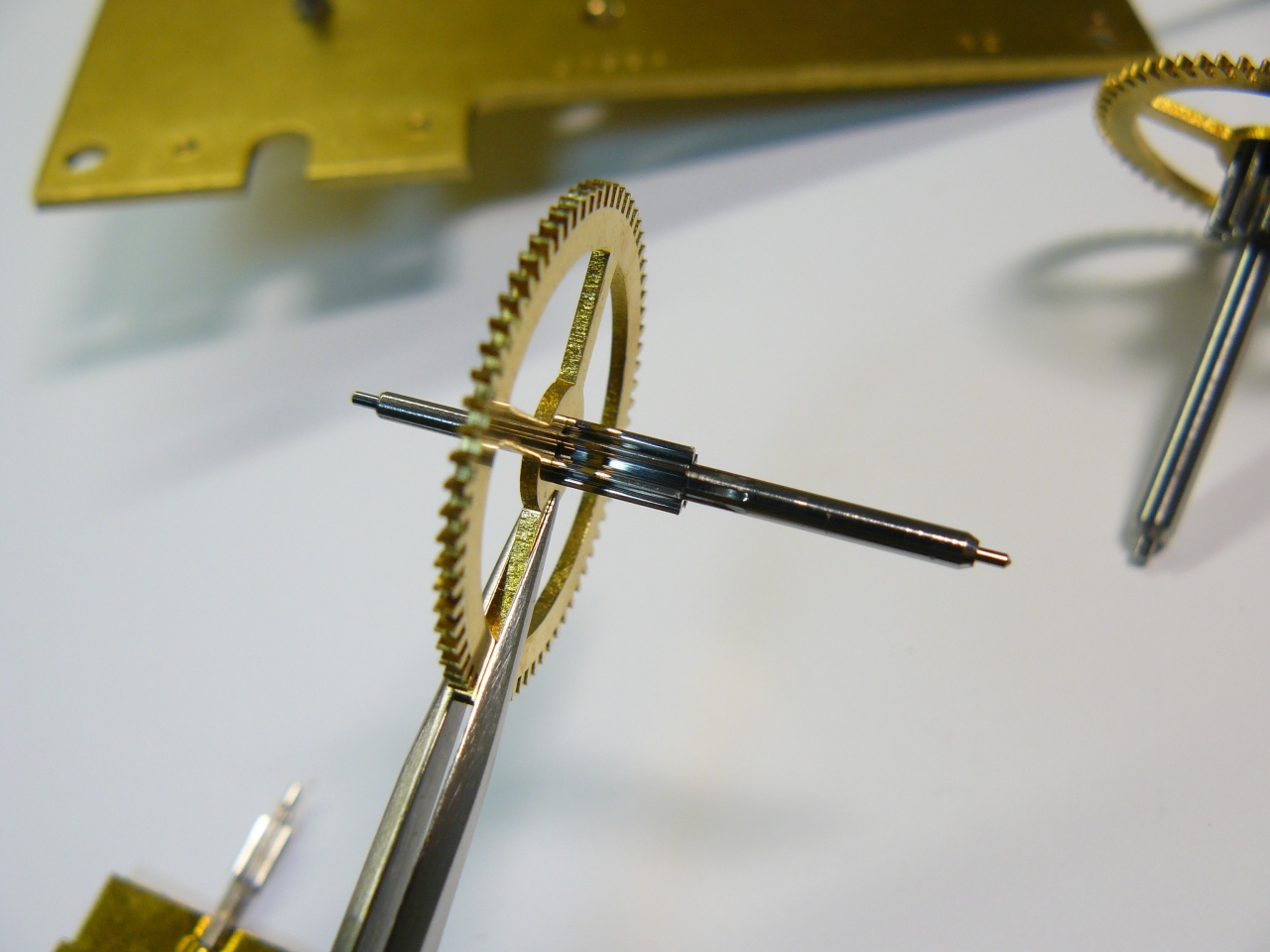

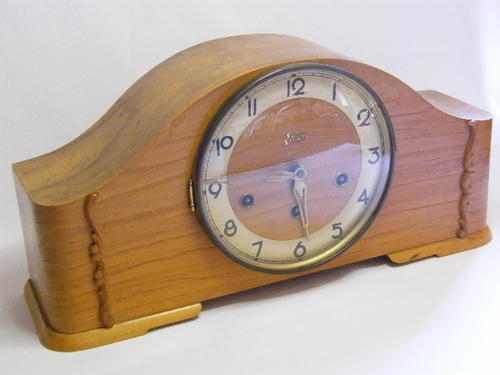

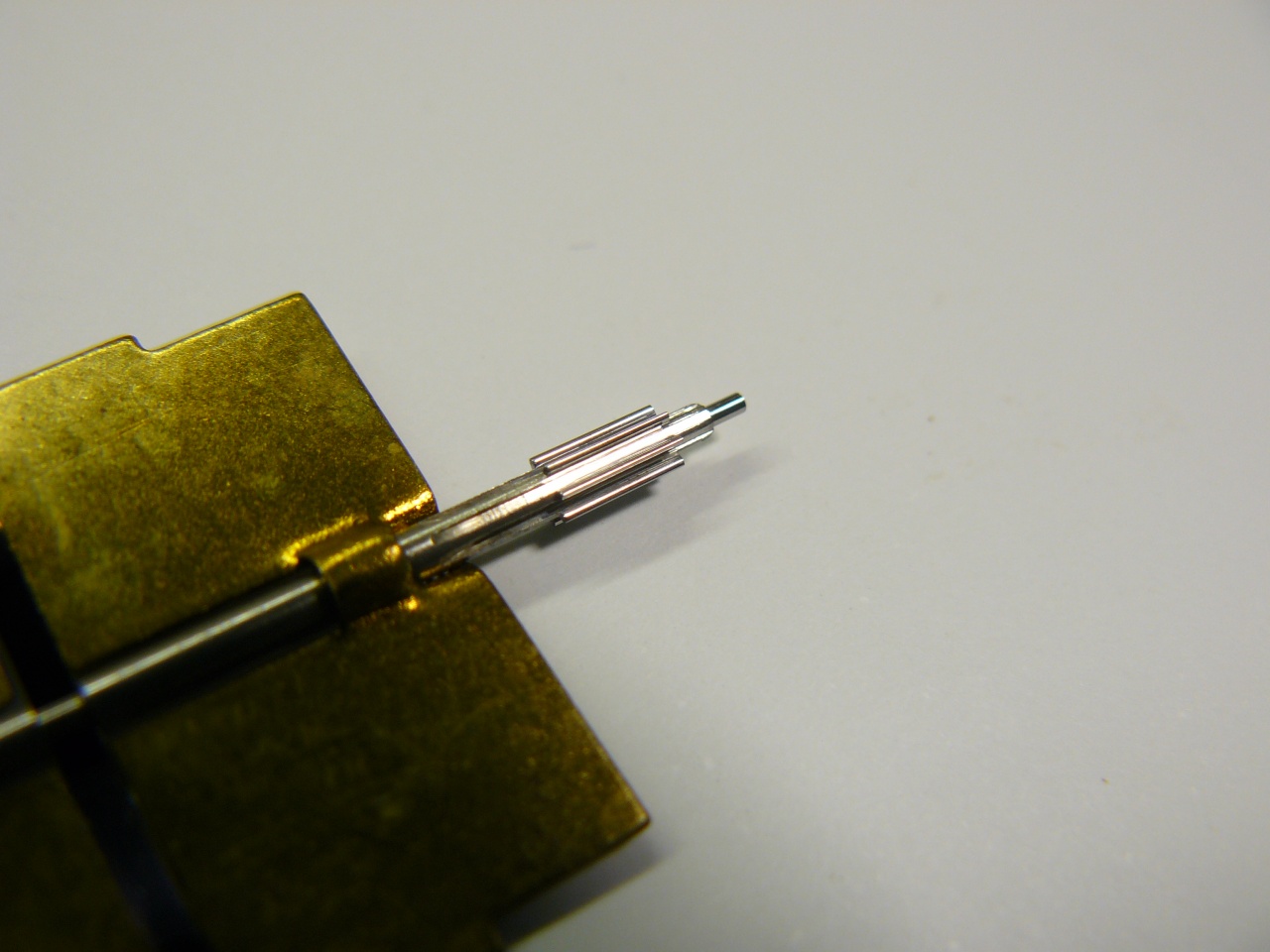

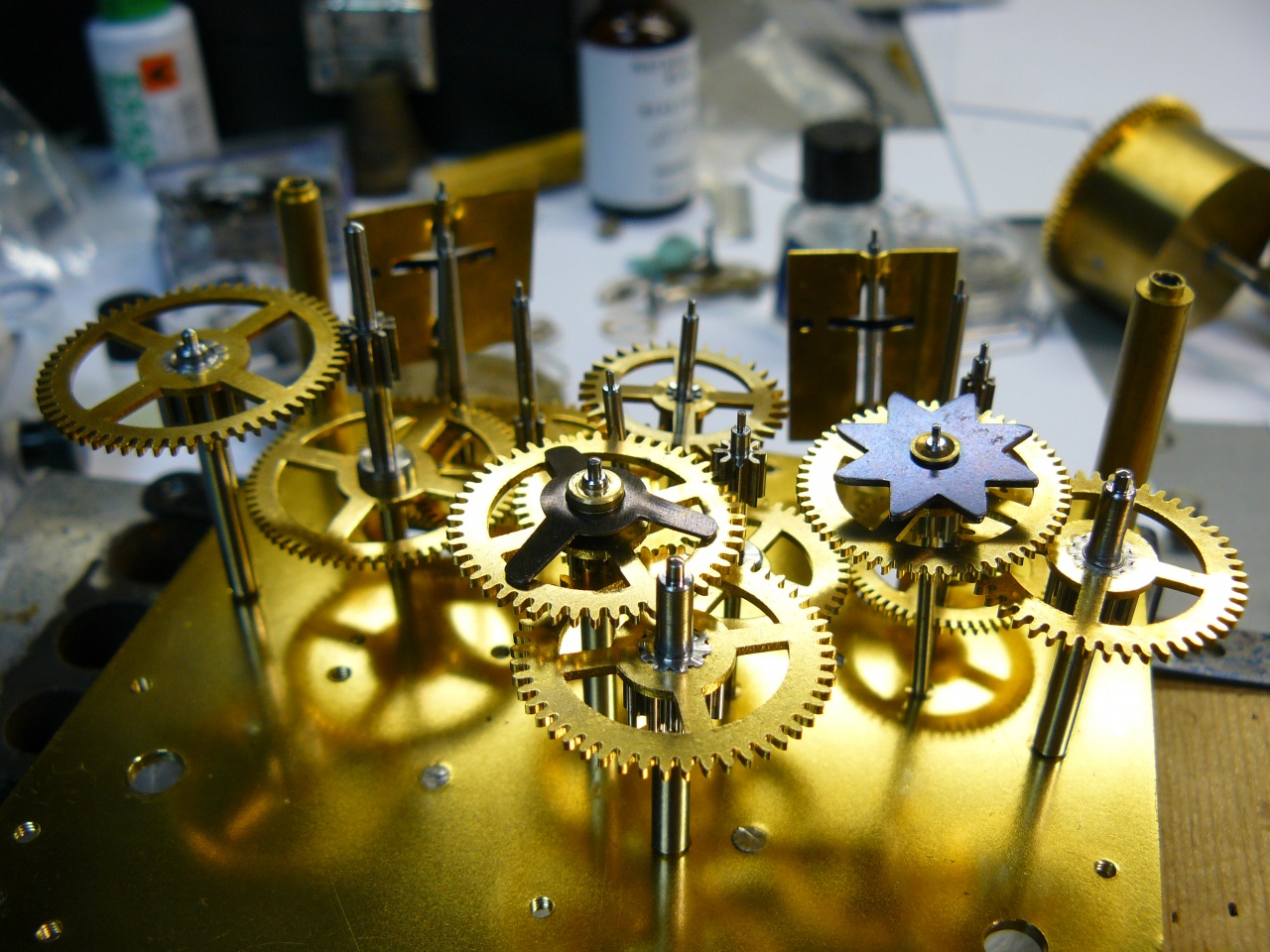

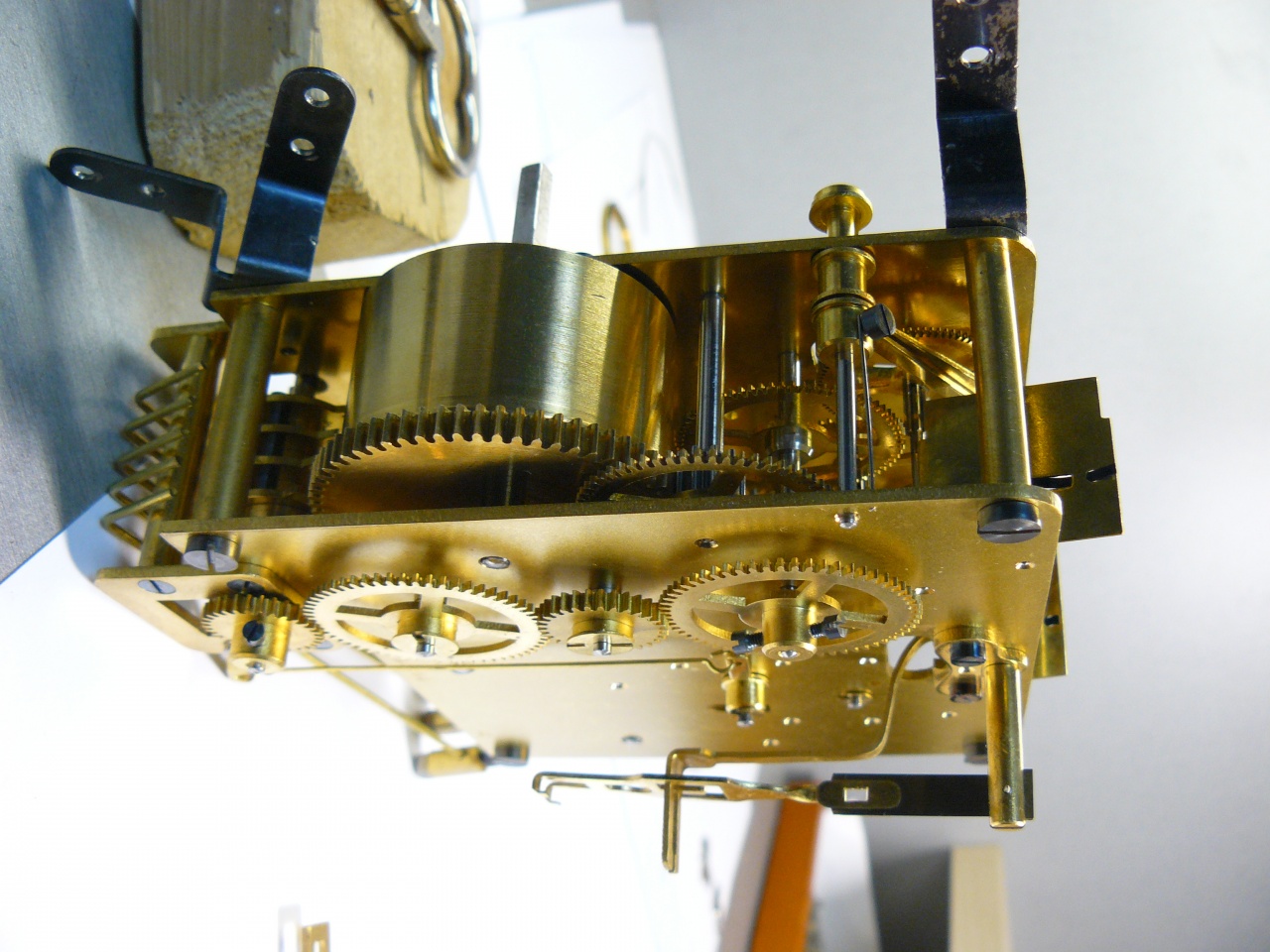

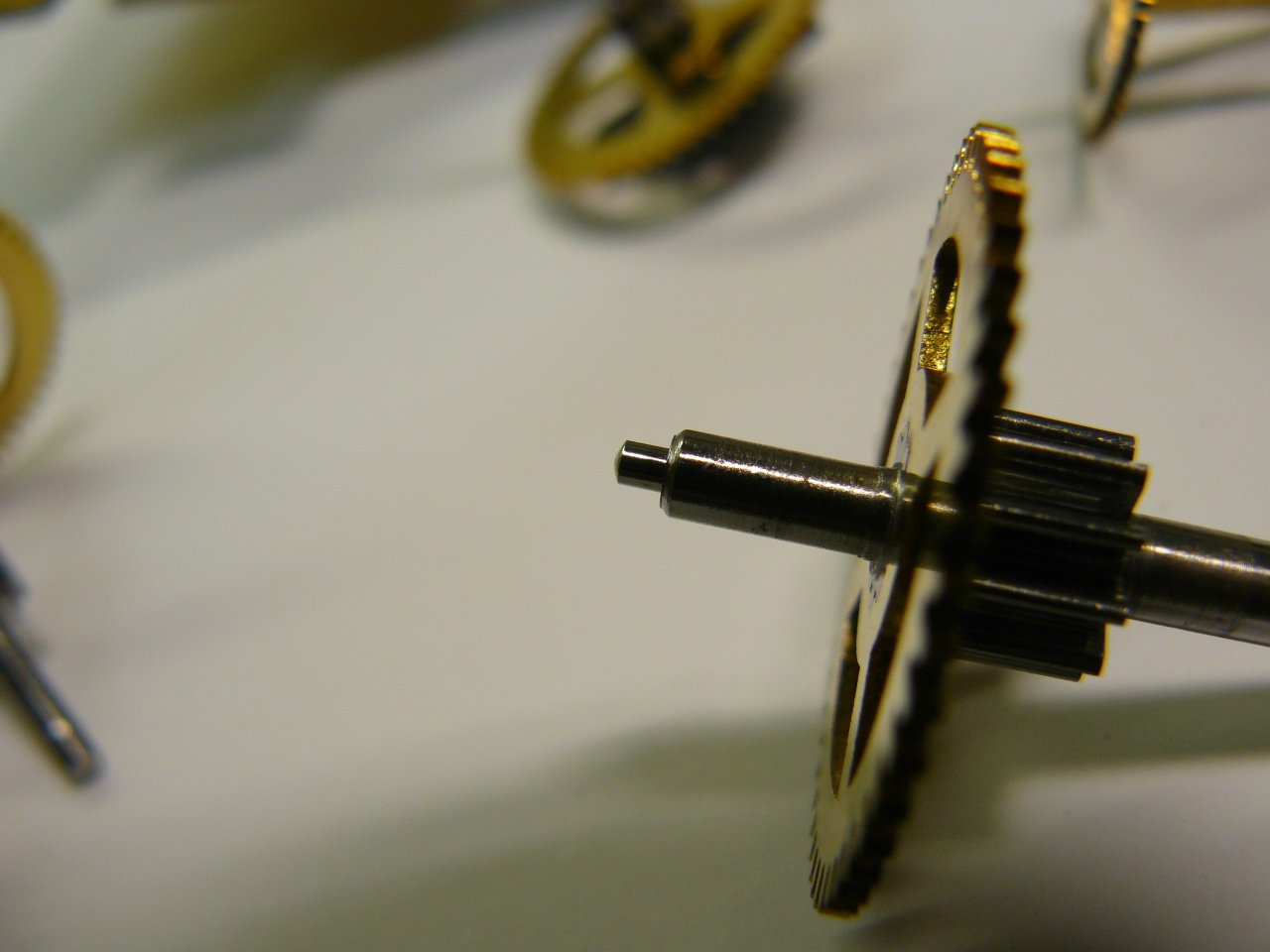

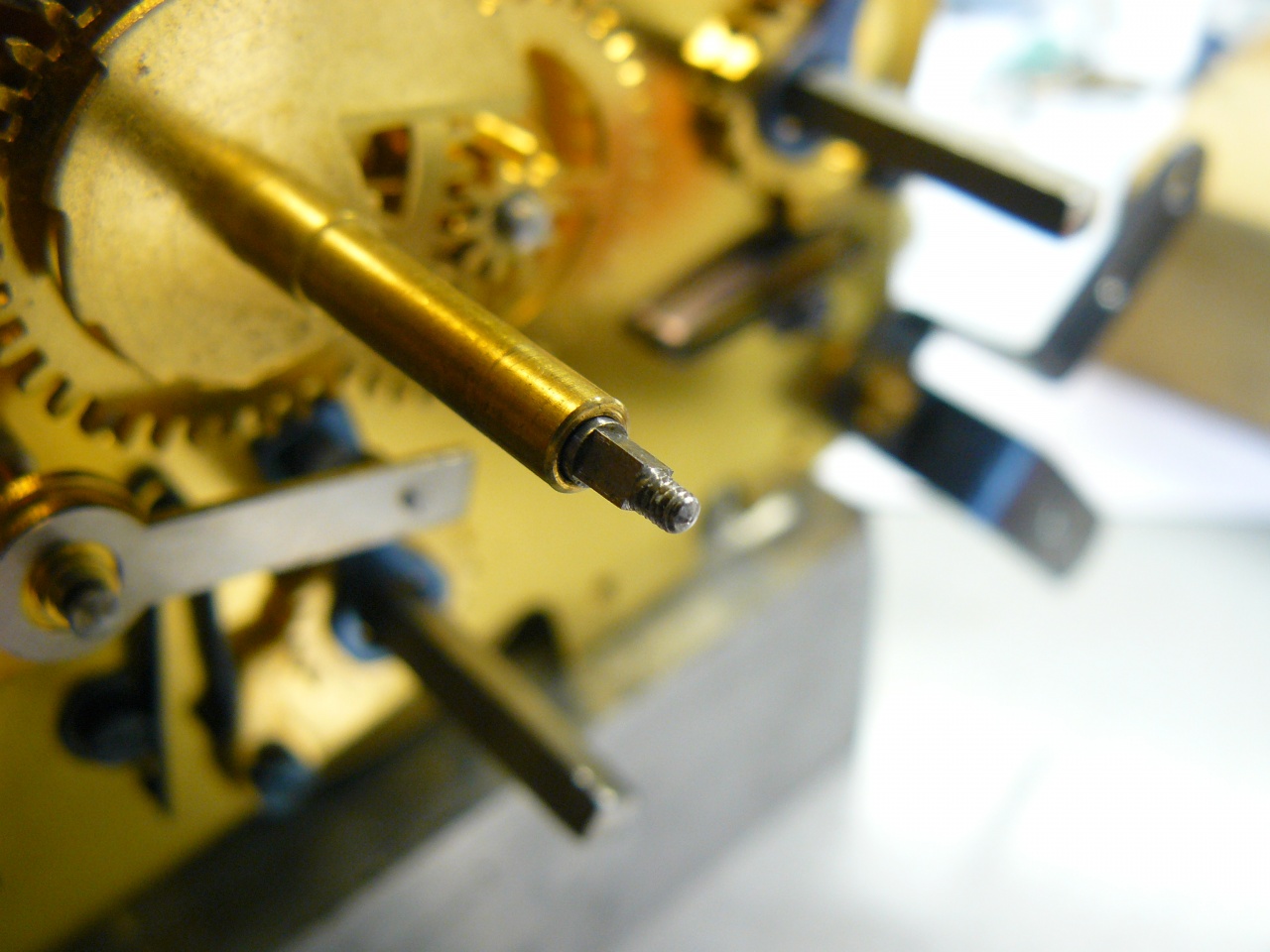

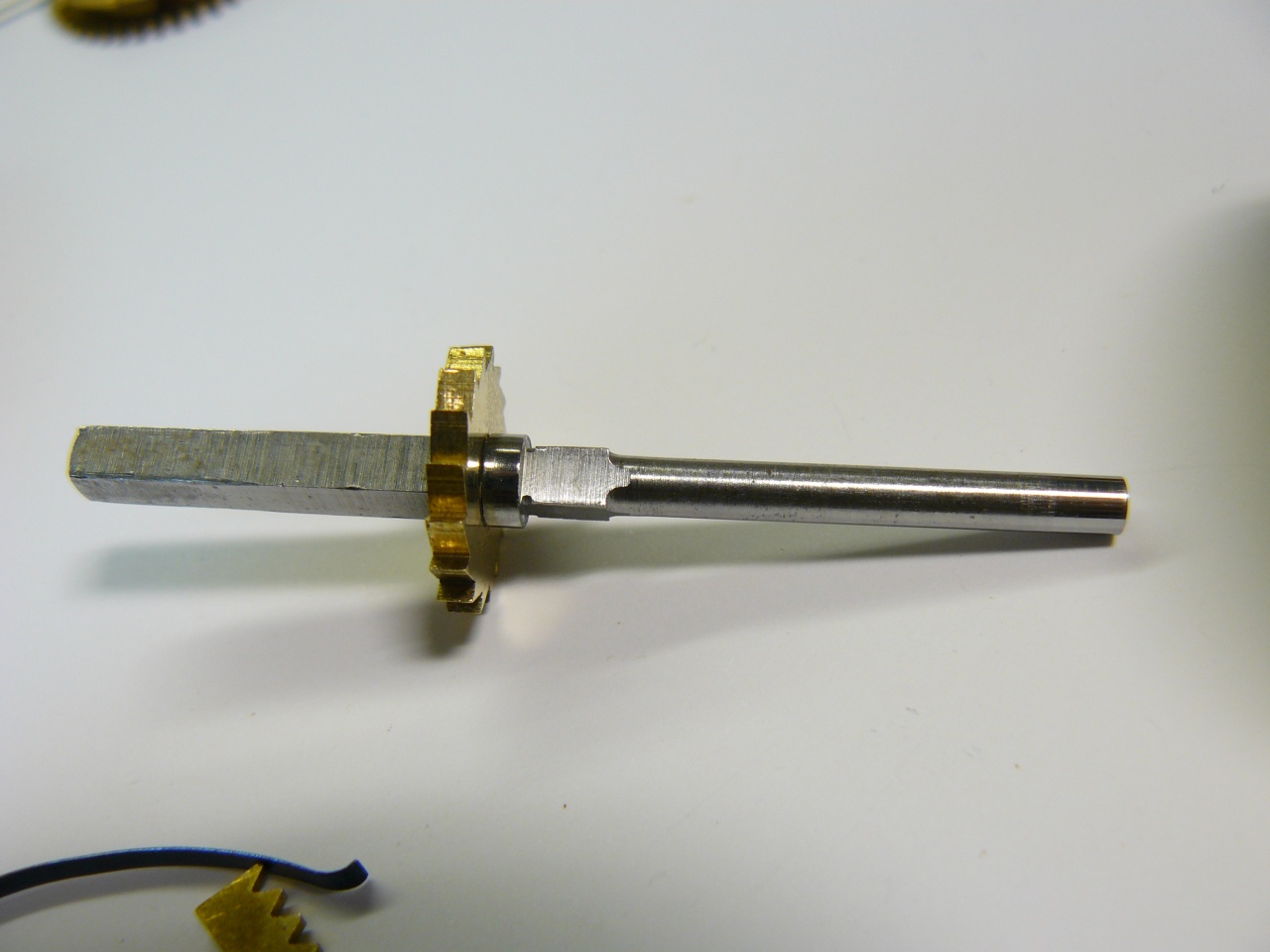

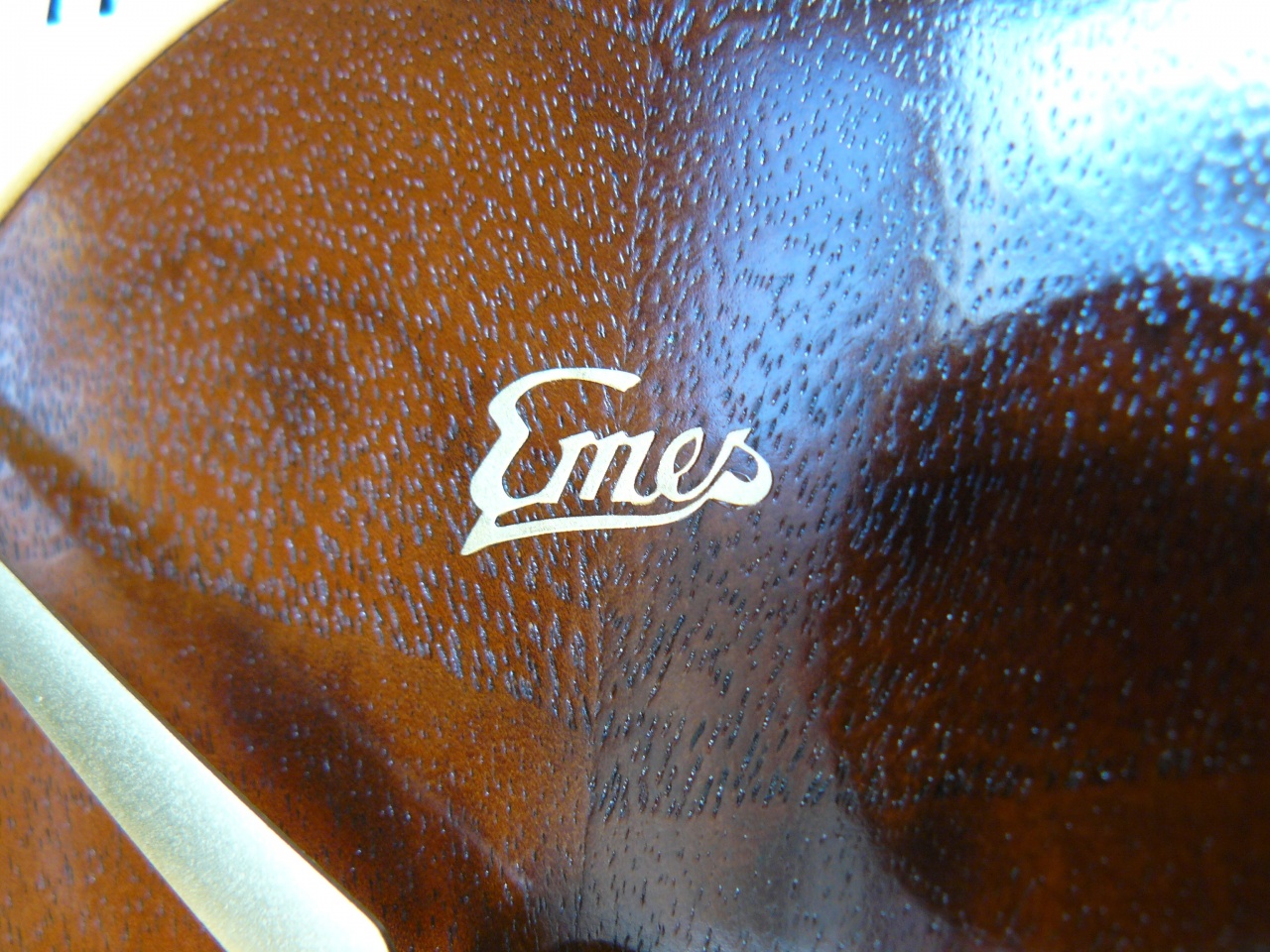

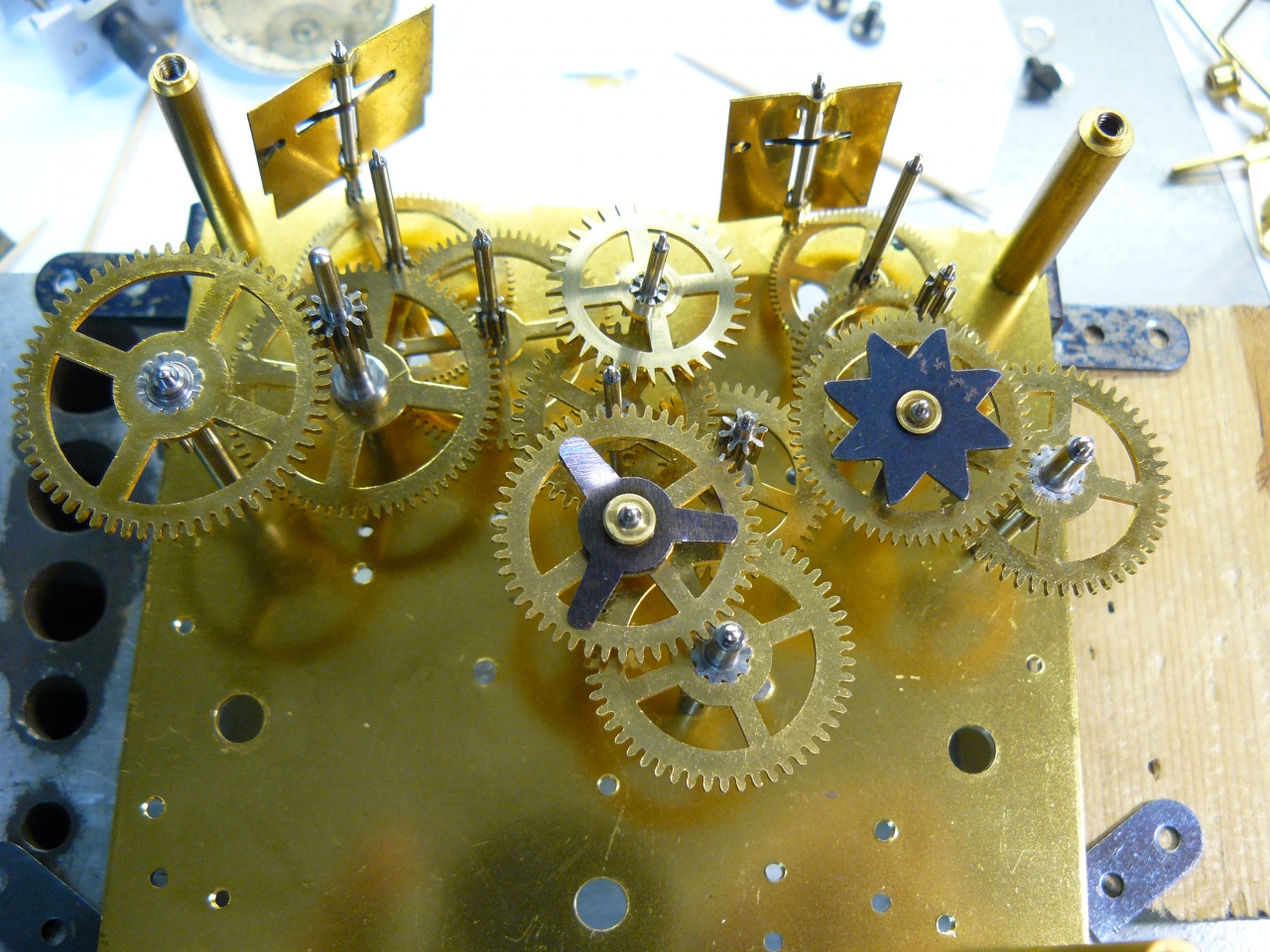

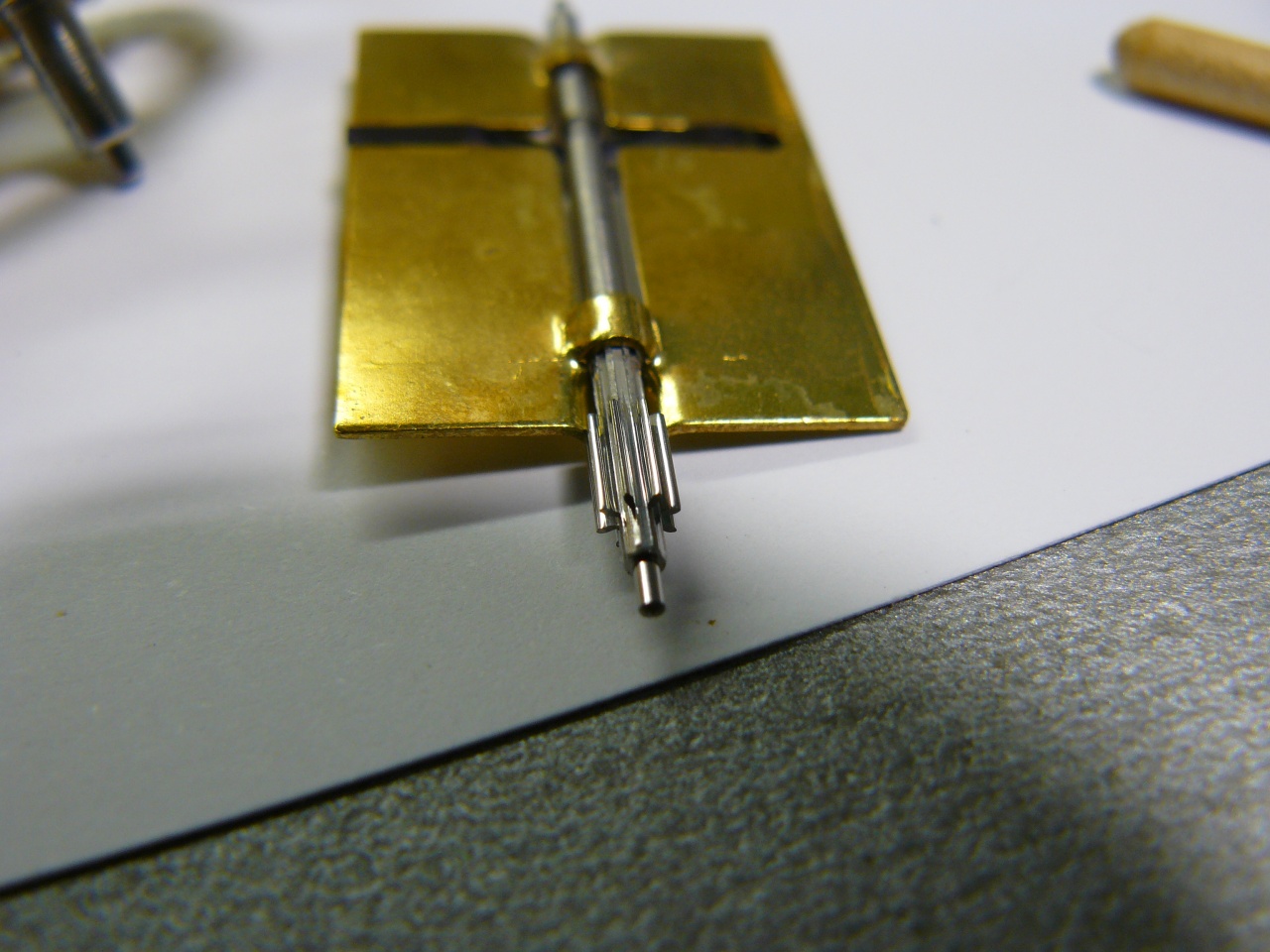

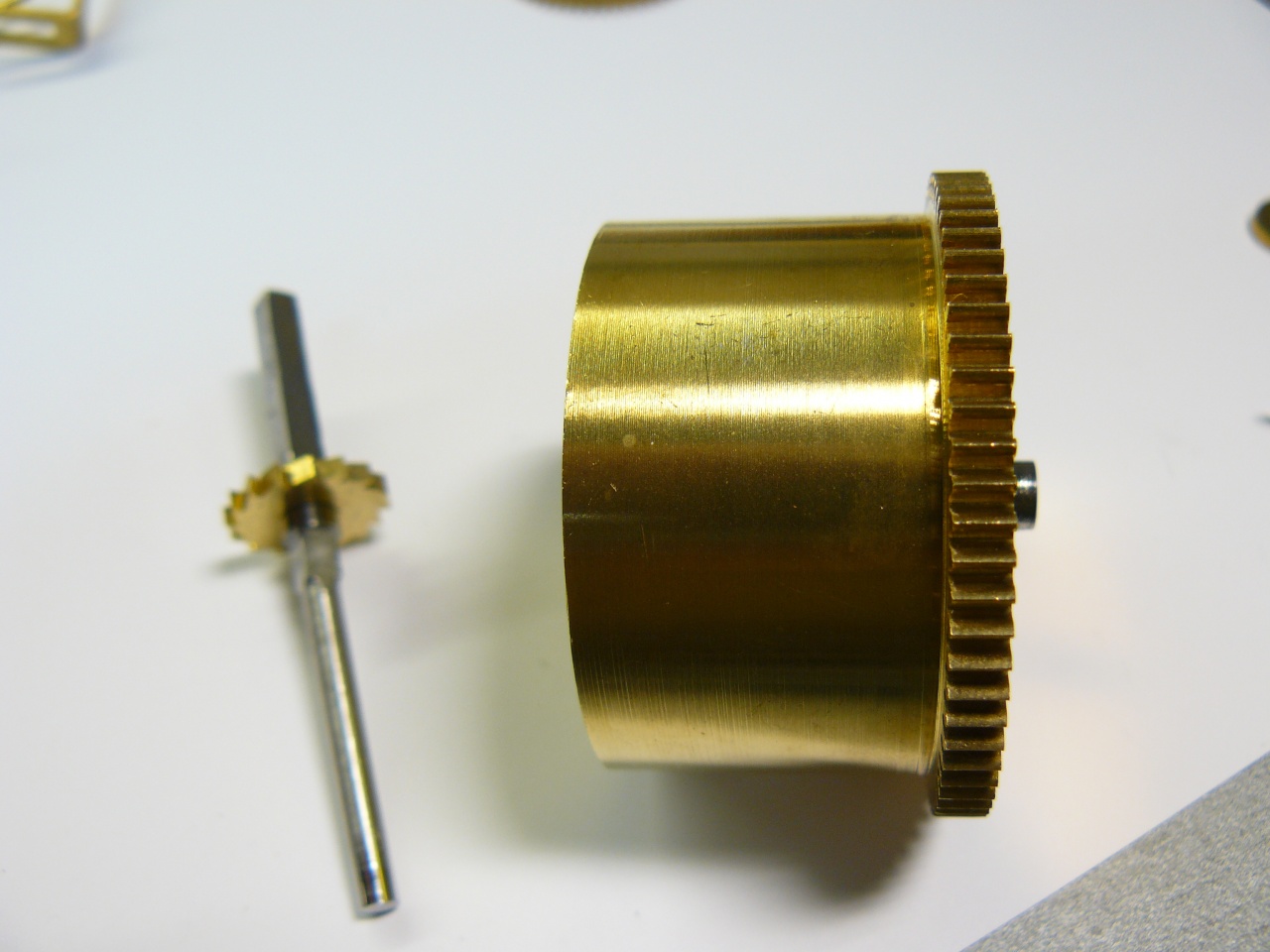

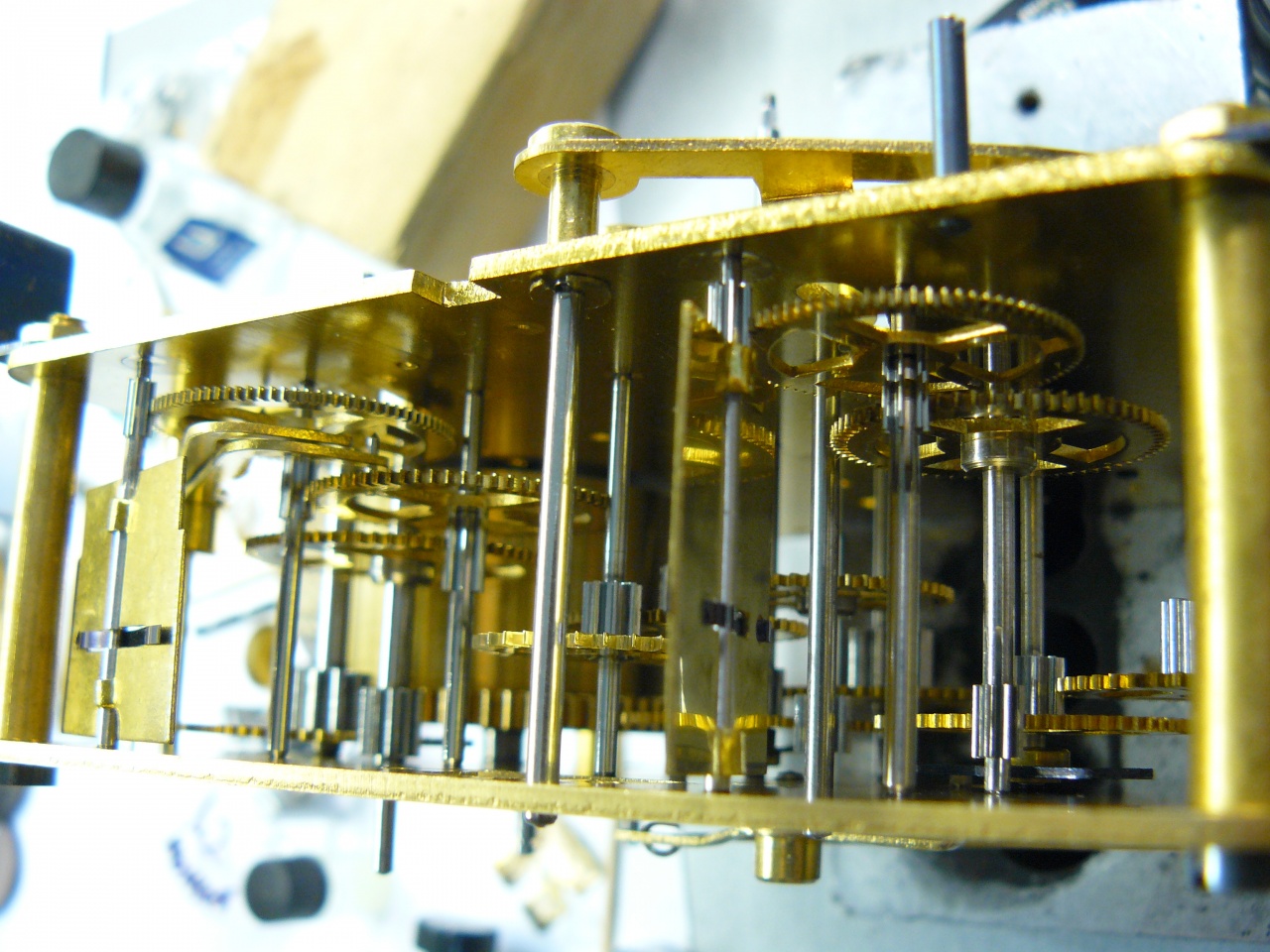

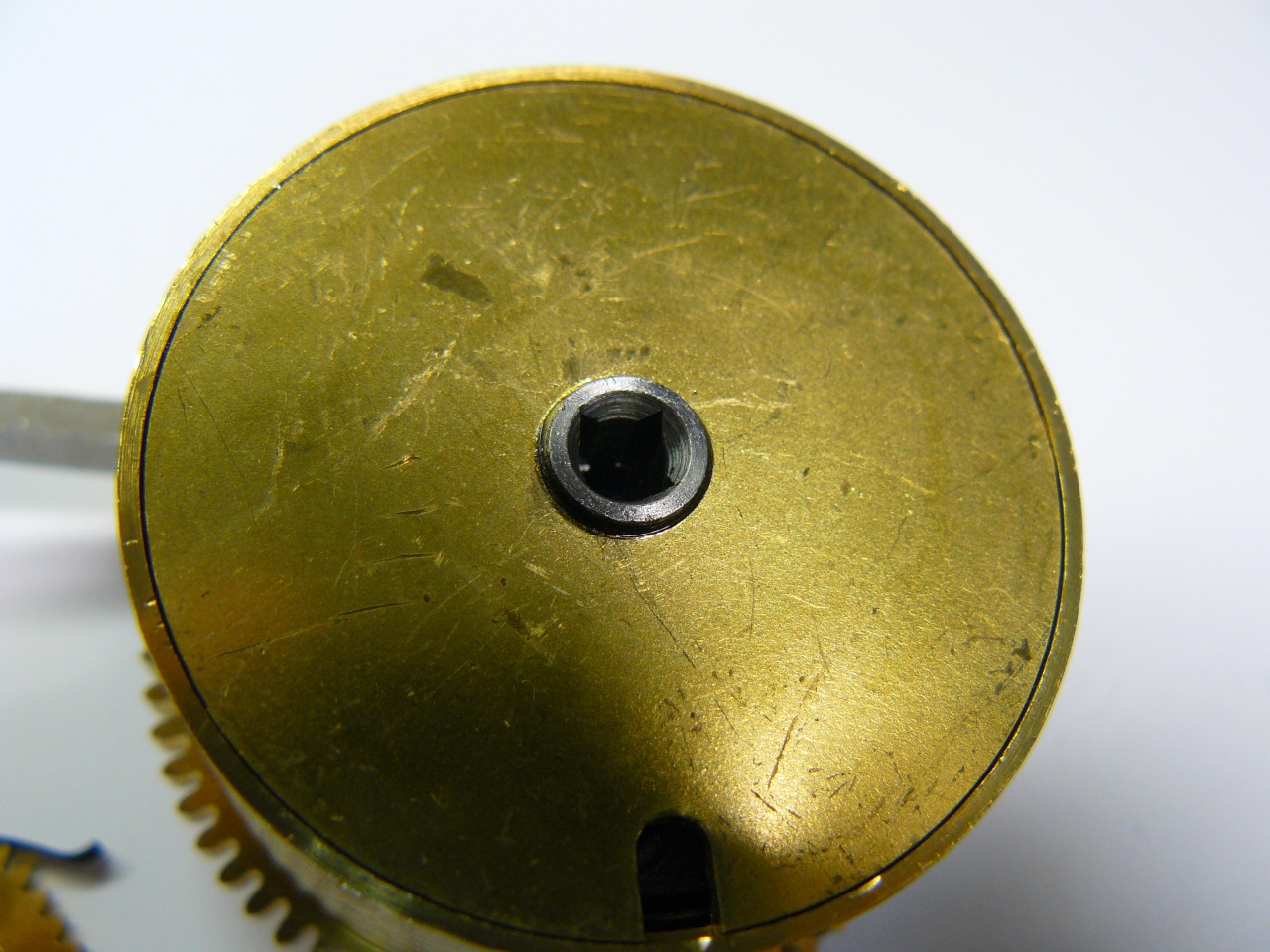

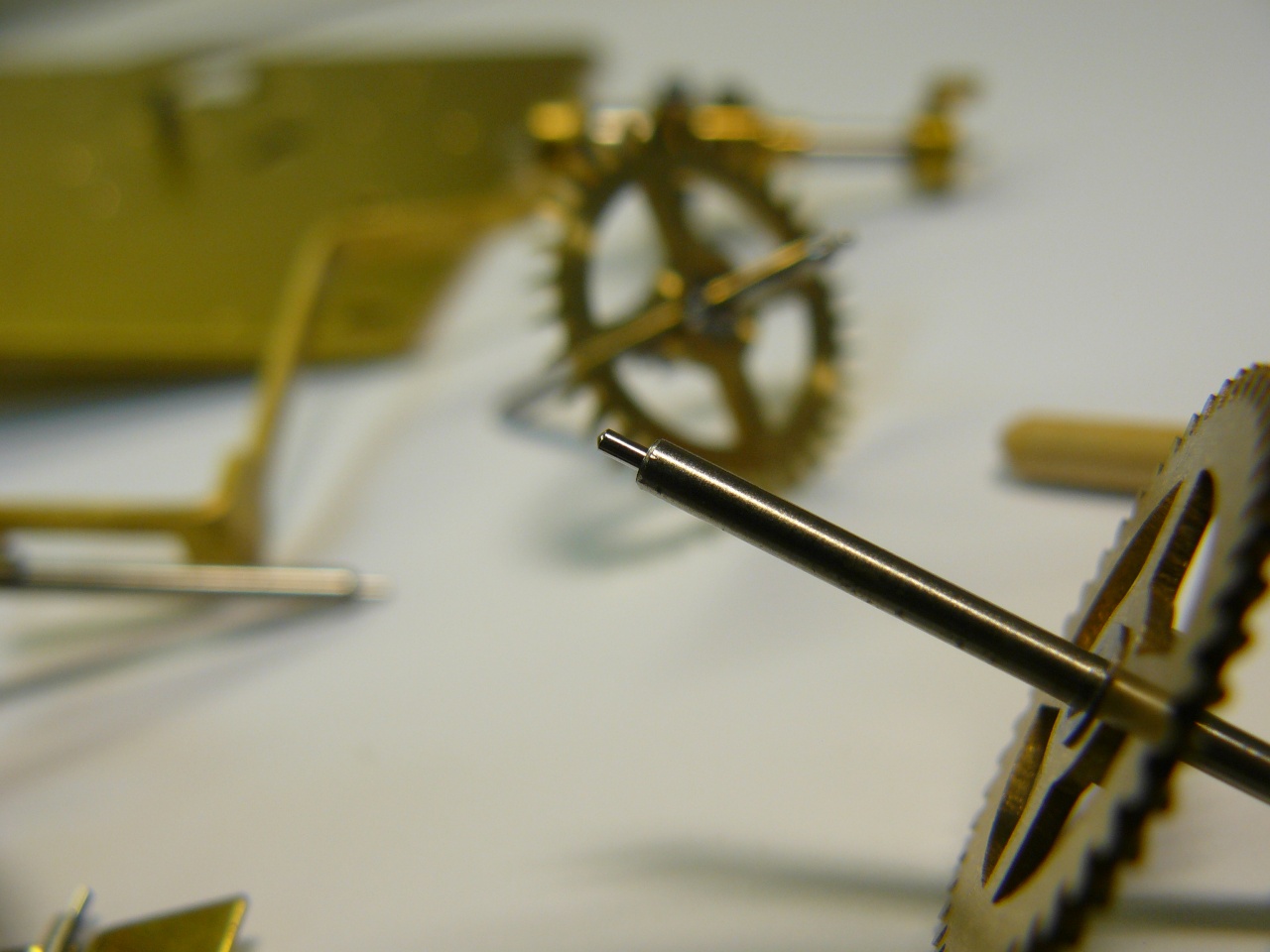

для меня это конец целой эпохи купил их одновременно с этими часами на киевском слете то-ли в 2010-м, то ли в 2011-м по 100$ каждые корпус поверх старого лака измазюкан был кисточкой другим лаком но химия мне помогла все отмыть правда очень злился, что они этой кисточкой и на циферблат местами залезли, пришлось его покрывать полуматовым лаком, чтобы скрыть следы даже не помню сколько раз я переделывал лакировку передней панели, вечно что-то шло не так, понял, что акриловые лаки - это зло, только алкидные или полиуретановые хороши корпус покрывал морилкой Belinka Toplasur (и цвет придает, и защитное покрытие создает) с помощью посудной губки, переднюю панель потом еще алкидным аэрозольным лаком Вложение 1079416Вложение 1079417 немного о фирме EMES - от аббревиатуры MS, т.е. Muller & Schlenker по механизму смог узнать только это The movement was made by both Urgos and Emes (M�ller-Schlenker). Urgos UW 600, or Emes 100, have your choice. Presumably just post WW 2. Later Urgos movements had a "dotted" plates structure. очень понравился механизм в отличии от механизма тех первых часов Suevia, этот выше классом он имеет более толстые платины и разные приятные штучки сначала о недостатках: механизм имеет классическую немецкую схему минутного фрикциона на центральном колесе Вложение 1079419Вложение 1079420Вложение 1079421 работает это нормально, но неудобно в обслуживании - чтобы снять колесо с платины, нужно стянуть 4-рех лопастной кулачок с оси, ну а потом естественно потребуется настройка положения футора в минутной стрелке поэтому я колесо снимать не стал, помыл вместе с платиной в ультразвуке, вымылось хорошо ну а дальше одни достоинства задняя платина имеет красивую пескоструйную обработку, красивые сферические лунки для масла Вложение 1079422 в этом механизме не обнаружилось ни одного изношенного отверстия цапфы и трибы обработаны превосходно, особенно поразила обработка трибов - везде, от нижних силовых колес до ветряков Вложение 1079423Вложение 1079424Вложение 1079425Вложение 1079426Вложение 1079427 Вложение 1079428Вложение 1079429Вложение 1079430Вложение 1079432Вложение 1079433 из необычного - между центральным и анкерным колесом не одно промежуточное колесо, а два Вложение 1079434Вложение 1079435 механизм можно собрать без барабанов, т.к. барабаны быстросъемные Вложение 1079436Вложение 1079437 Вложение 1079438Вложение 1079439Вложение 1079440Вложение 1079441Вложение 1079442 даже квадрат под минутную стрелку сделан не штамповкой, а фрезерованием, с идеально четкими гранями Вложение 1079443 единственная деталь, что потребовала шлифовки-полировки - анкерная скоба Вложение 1079444 игральный вал и узел молоточков Вложение 1079445Вложение 1079446 еще фото Вложение 1079447Вложение 1079448Вложение 1079449 кстати, пендельфедер с частью, на которую вешается маятник, не отсюда, а от часов Маут (пришлось немного переделать), родной детали увы не было схема рычагов боя - классическая немецкая в настройке не настолько удобная, как четвертные ОЧЗ, но ничего особо сложного Вложение 1079450Вложение 1079451 оба ветряка имеют регулируемые эксцентричные бушоны - не самое дешевое конструктивное решение Вложение 1079453 вообще, этот механизм надо поместить в красивую рамку, и снизу подписать: "таким должен быть хороший современный четвертной механизм" часы собраны, четырехлетний долгострой закончен Вложение 1079454Вложение 1079455Вложение 1079456Вложение 1079457 Вложение 1079458 при работе боя шум ветряков и работу зубчатых колес почти не слышно - высокий класс механизма, та же Suevia далеко не бесшумна Вложение 1079459Вложение 1079460Вложение 1079461 под конец все же решил приклеить эмблему Вложение 1079462Вложение 1079463Вложение 1079464 днем может сделаю видео с работой боя |
Поздравляю с окончанием!
У мня тоже бывает что не идет какая-то работа. Откладываю и через некоторое время с новыми силами и мыслями продолжаю. |
Цитата:
На моей Леройке тоже есть такой бушон и бой там очень частит, можно ли как-то его притормозить? |
регулируется глубина зацепления для достижения максимальной тишины работы пары триб ветряка-колесо боя
притормозить - попробуйте более тонкую и слабую пружину, более густую смазку цапф ветряка, изготовить новую, более широкую пластину для ветряка, если есть место |
Вложений: 5

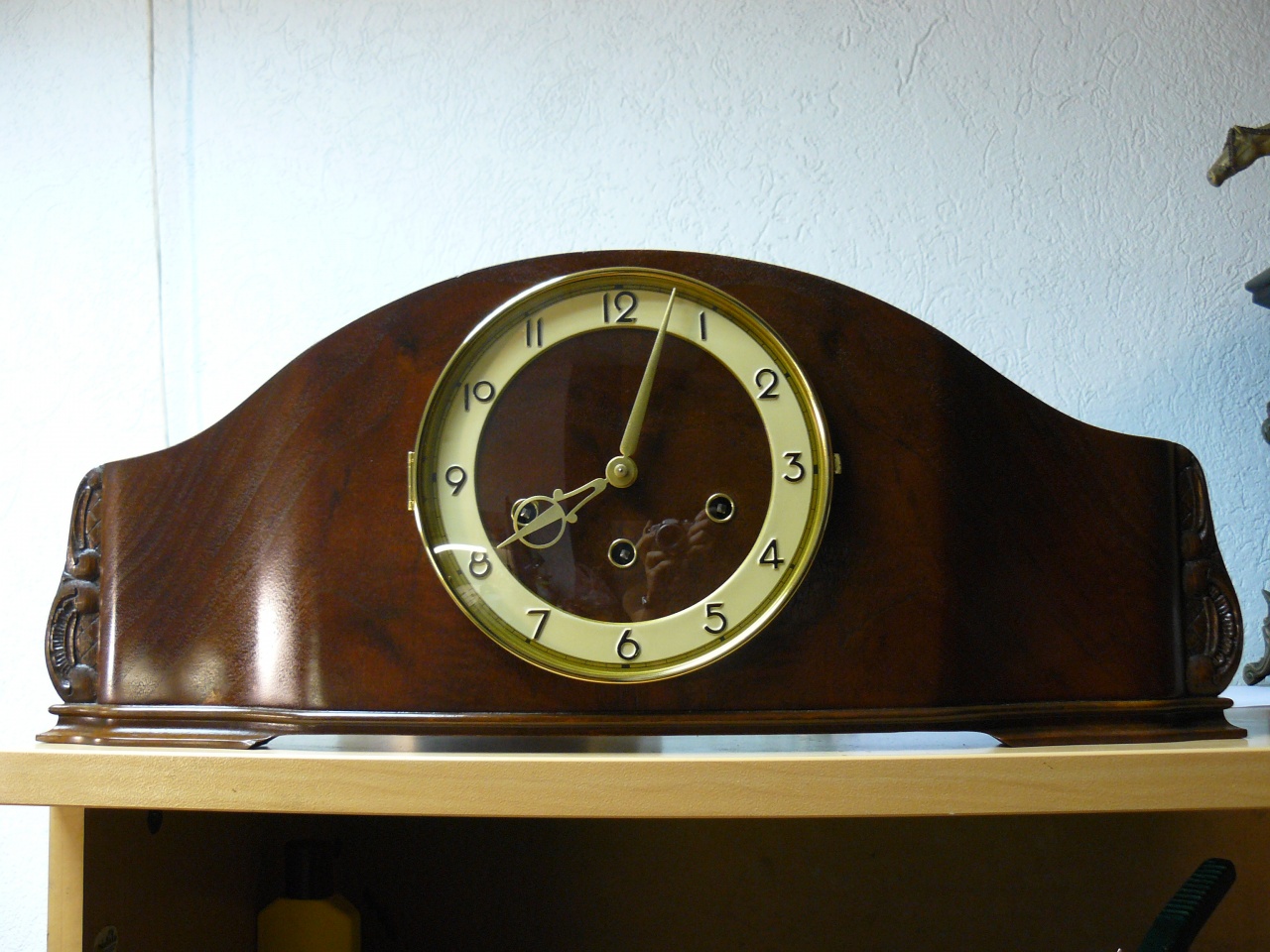

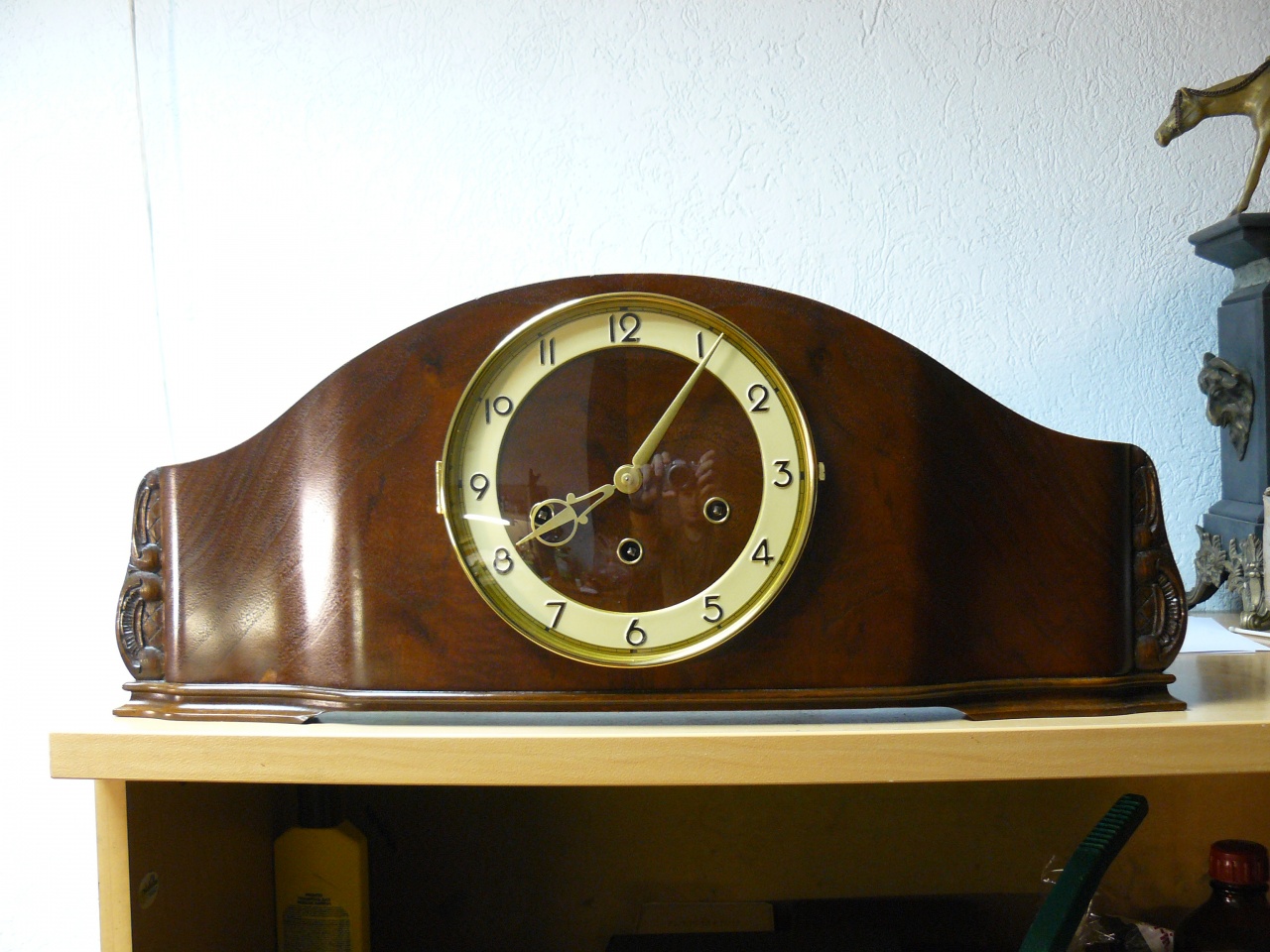

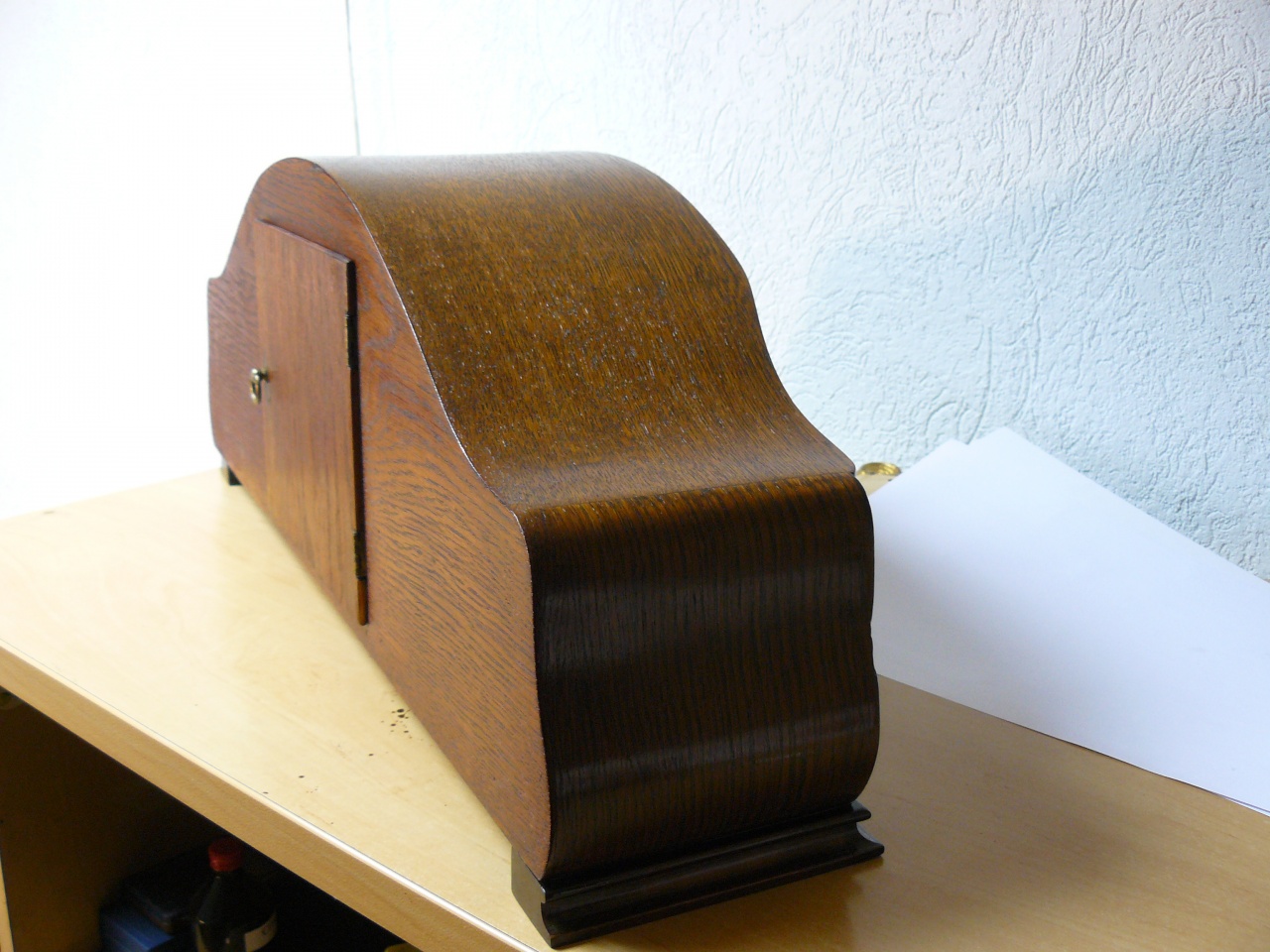

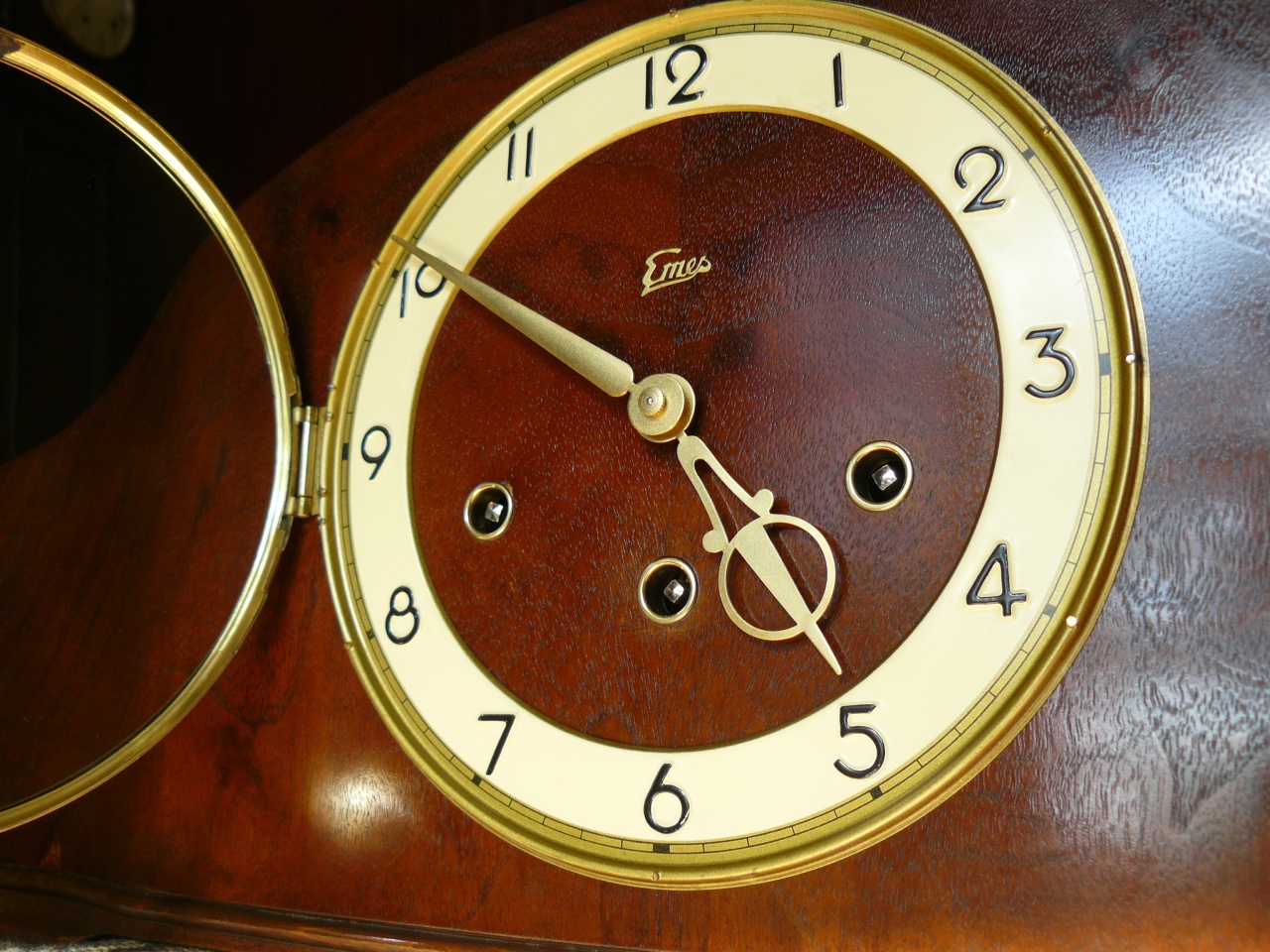

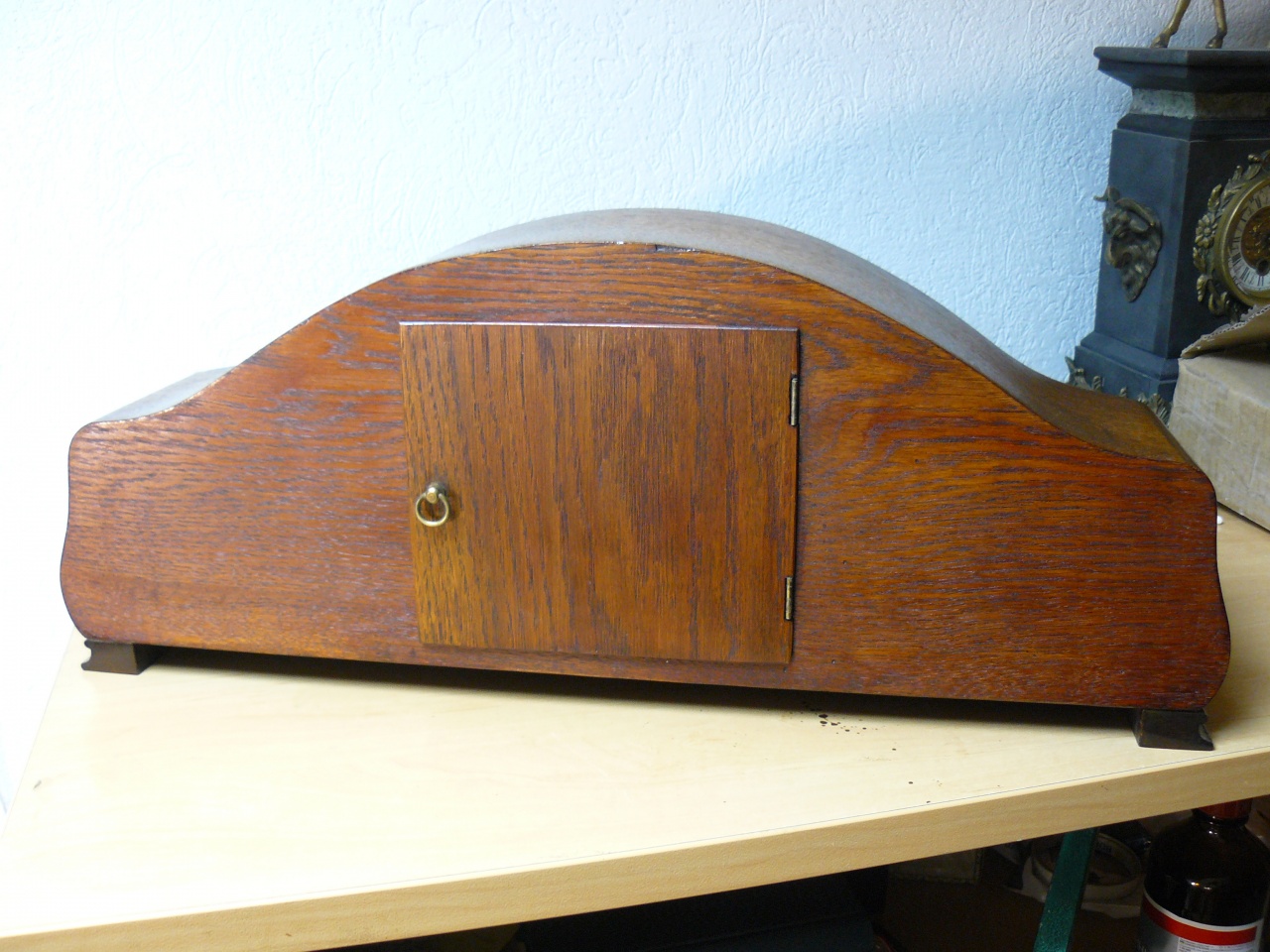

несколько фото при свете дня

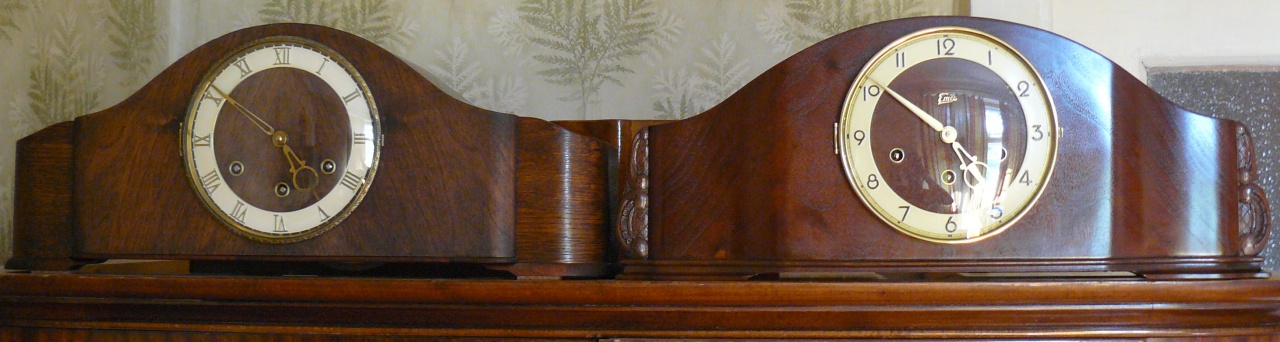

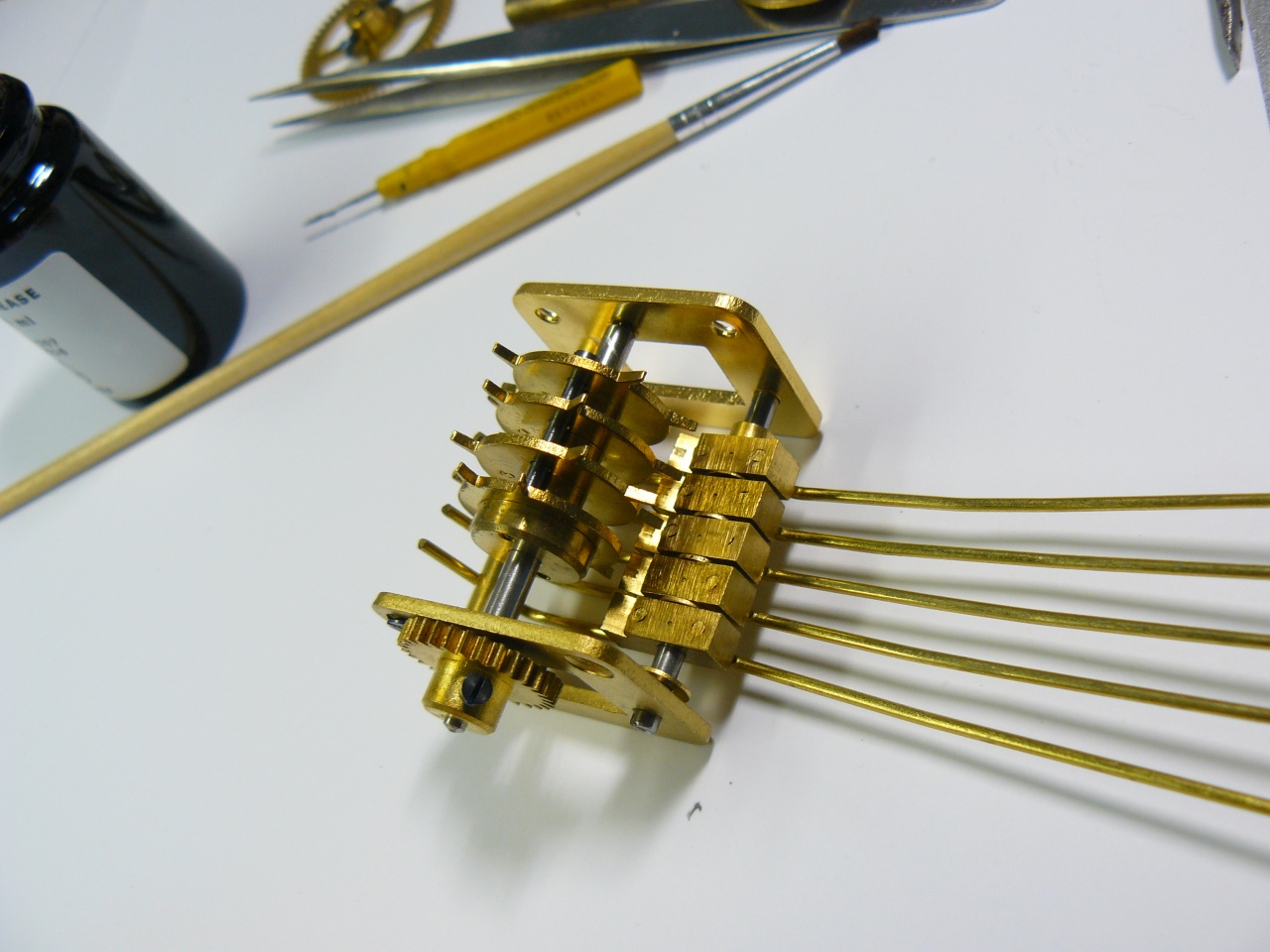

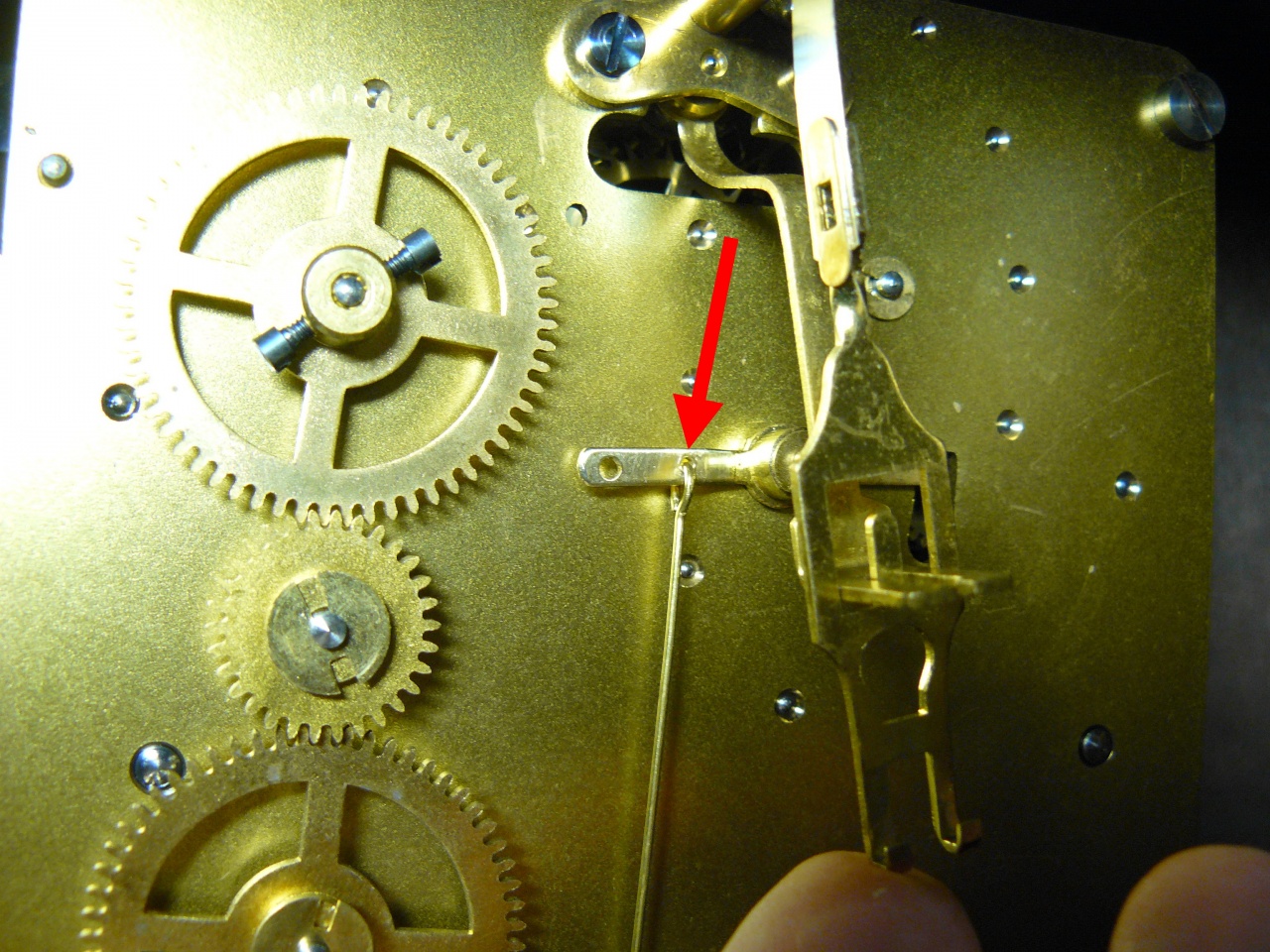

Вложение 1080031Вложение 1080032Вложение 1080033 братья: Вложение 1080034 часовой бой был слишком громким, и я решел сделать его тише, уменьшив угол подъема молоточков для этого просверлил новое отверстие для проволочной тяги, ближе к оси рычага Вложение 1080039 и обещанное видео [media]https://www.youtube.com/watch?v=bDSsY-CMpXQ[/media] |
Цитата:
Виси оно так во веки веков! |
Опечатки:латанную-латунную;ветрянка-ветряка.влесто-вместо.
|
И какой у часов запас хода?
|
не знаю пока, не меньше недели
я их на полную еще не завел - надо найти подходящий ключ с квадратом 3,75 |
Цитата:
Опечатки можно редактировать прямо в сообщении. Для этого есть опция "Правка". Я иногда так и делаю, когда "опечатаюсь". :D |
Да время уже ушло ,а с ним и правка.
|
Дмитрий, отличная работа, как всегда! Только часам этим более 80 лет, на современные ну совсем не тянет =)))
С ув, Олег |
Шикарно, что тут скажешь! сам обожаю четвертнеые часы.
|
Цитата:
стиль корпуса и обработка деталей механизма (лакированные платины, минутная стрелка, крепящаяся гаечкой, а не штифтом) |
Dima343 а что с акриловым лаком не так ? его не достатки ?
|
извините за глупыи вопрос . ответ наиден. разные основы лазурь и лака ( лак может слезть пленкои ).
|
недостатки - даже после полного высыхания легко растворяется бензином калоша, мягкий какой-то
и да, были местами проблемы несовместимости Цитата:
|
я не могу это обьяснить - прочитал в инете ( где продают эту самую Belinka Toplasur ). И что бы акрил лак не слезал пленкои дерево нужно подготовить ( обработать каким то составом ) перед тем как наносить Toplasur. Вот своими словами как то так.
|
в том и дело, что с самой Belinka Toplasur - никаких проблем
очистил корпус смывкой от старого лака, отшлифовал наждачкой и покрыл этой Белинкой без всякой обработки специальным составом прочно держится, не слазит, уже не один год боковые стенки и задняя ничем кроме Белинки не покрыты лаком покрывалась только передняя стенка, т.к. она покрыта шпоном твердой породы дерева, у которого низкая впитываемость, если покрыть только Белинкой, она не впитается, и будет некрасиво и с разводами, поэтому сразу после нанесения Белинки излишки вытираются, цвет от Белинки остается, но дерево получается матовым и темным, а вот лак и раскрывает всю красоту шпона кстати, я и другой корпус тоже сначала покрывал Белинкой, потом излишки сразу вытирал, и после высыхания покрывал полиуретановым лаком Rust Oleum - вышло хорошо |
Цитата:
|
по Perivale читал где-то на зарубежном форуме, что если с штифтом - довоенные, с гайкой - послевоенные
скорее всего у вас они послевоенные а мои Perivale со штифтом, но сделаны как-то грубее что-ли, возможно в военное время делались |
Возможно... Я-то думал, что в 40-х уже более большие и длинные корпуса были. Ну да ладно...
|
это же англичане со своей вечной нехваткой места
поэтому и корпуса такие короткие у немцев были длиннее, да |
Конечно , рыбаку перед рассказом,какую он поймал рыбу,связывают руки.
Можете не верить,но я держал в руках подобные часы длинной не менее 80 см. Вдоль всего корпуса шли гонги-звук был фантастический!Уговаривал продать.Не вышло. |
подобрал ключ, завел на полную
будем наблюдать, на сколько хватит завода у меня от этого видео слюни текут и начинается острый приступ часовой лихорадки [media]https://www.youtube.com/watch?v=KqCl1wavZ2w[/media] вот это коллекция, особенно Гаррард (1-й) и Густав Беккеры (7,8) |
Цитата:
Цитата:
|
Вложений: 7
разочаровала меня моя прелесть:(

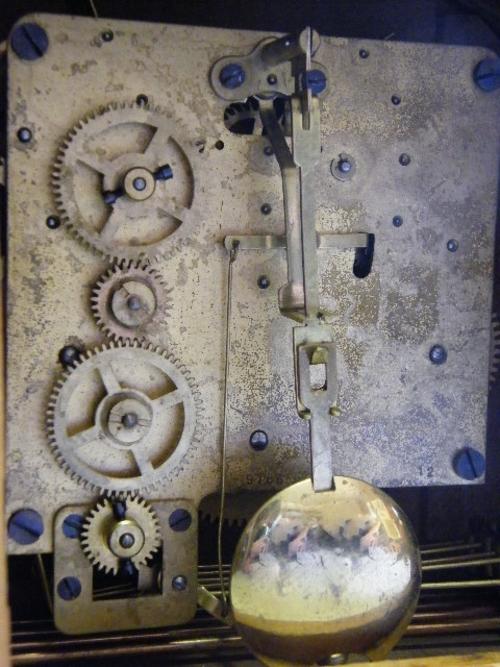

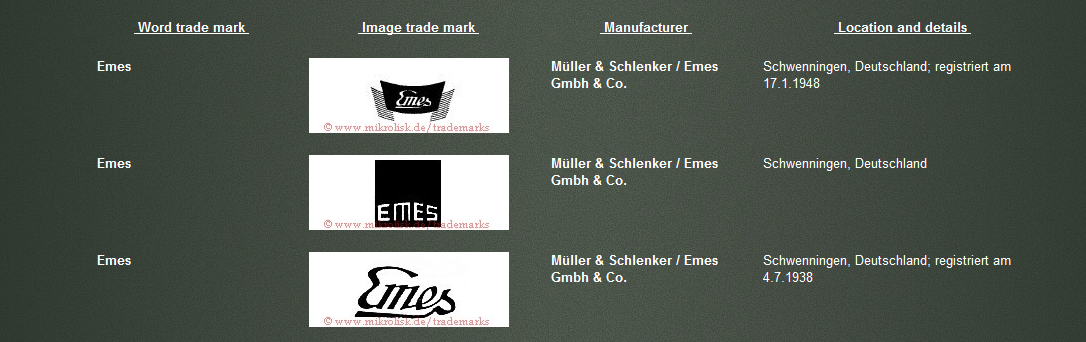

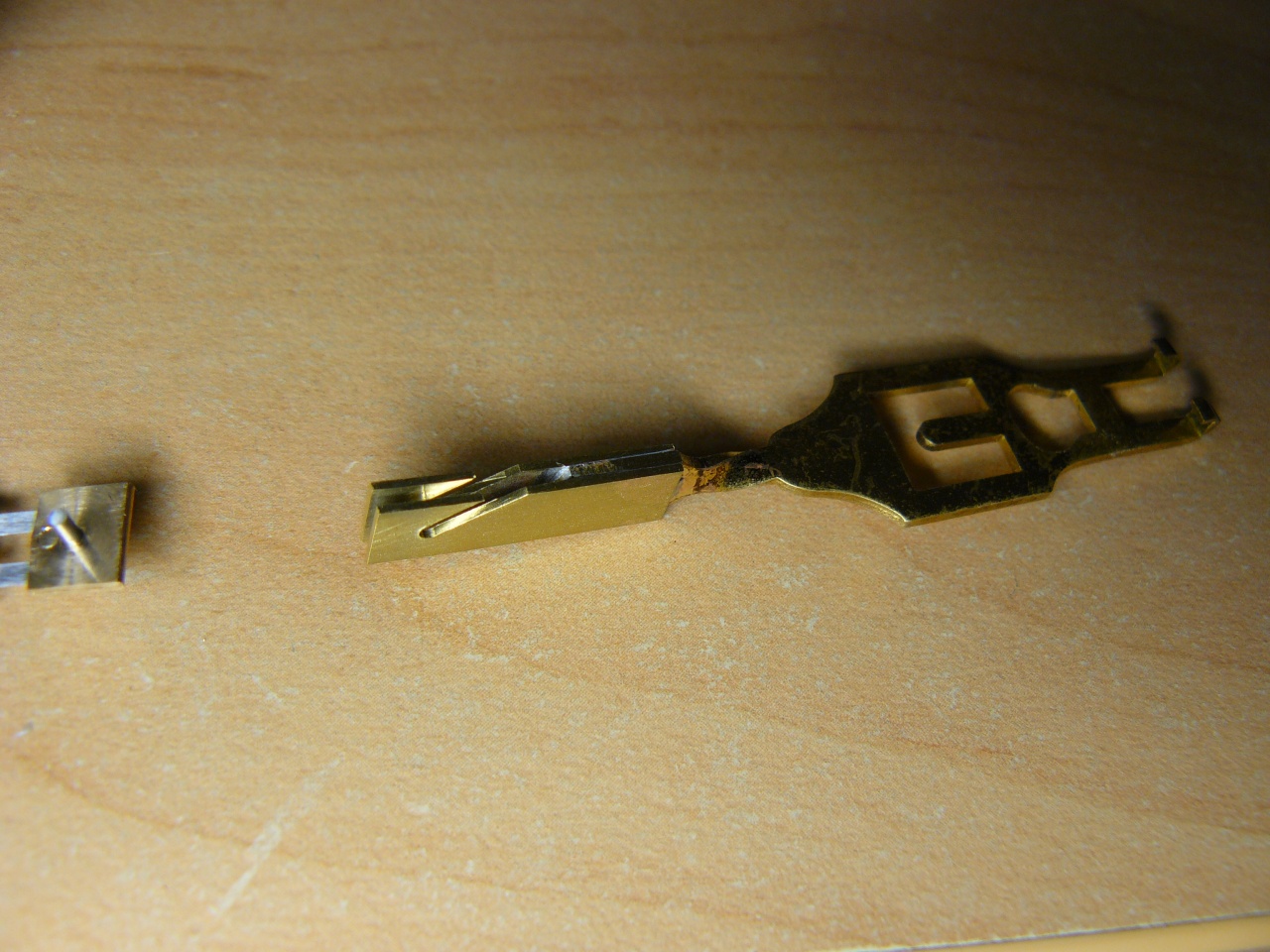

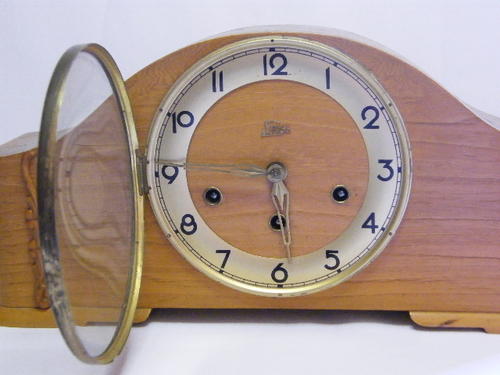

после завода часы ушли вперед на 2 минуты за 14 часов, хотя на неполном заводе шли точно даже не знаю что винить сам маятник в них родной, неродные только пендельфедер с железкой, на которую вешается маятник, они от часов Mauthe может ли эта деталь давать такой плохой изохронизм? вот фото моего подвеса Вложение 1086363Вложение 1086364 и родной подвес Вложение 1086366 видно, что пендельфедер намного короче кстати, о датировке, часы, фото механизма которых я привел, подписаны 51 годом Вложение 1086373Вложение 1086374Вложение 1086375 а логотип зарегистрирован в 1938 году Вложение 1086381 |
Предположение:Дело в пендельфедере.
Ваш составляет значительную часть общей длины маятника.Улучшение изохронности Пендельфедером (компенсация увеличения периода при больших амплитудах ) здесь чрезмерна.(Эффективная длина маятника сильно уменьшается при увеличении амплитуды)Такой пендельфедер в настенных часах этого эффекта не имеет-амплитуда(угловая )меньше ,да и пружина по сравнению с общей длиной маятника мала. Для подтверждения этого предположения было бы интересно знать амплитуды при полном и слабом заводе. |
Цитата:
[media]https://youtu.be/jA-OS9S0WnE[/media] вот средний-малый завод [media]https://www.youtube.com/watch?v=bDSsY-CMpXQ[/media] по моему, не сильно отличается |
Первый ролик не открывается.
А если замерить линейкой по кончику. Амплитуда и во втором случае довольно большая , т. е.изохронность уже сомнительна,и мы имеем дело,если можно так выразиться,с разностью двух неизохронностей при сильном и слабом заводе. Только предположения. На всякий случай:2 мин.за 14 часов при длине маятника 120 соответствуют изменению длинны 0,57 мм. |
и сейчас ролика не видно?
извините за качество, фотик пришлось отдать, снимал древней нокией вообще, иногда я думаю, что дело не в пендельфедере, а в крючковом ходе (ход с отходом назад) чем больше крутящий момент на анкерном колесе, тем больше влияние отхода назад на маятник, т.е. отход назад тормозит маятник после импульса, и получается, колебания перестают быть свободными, спуск навязывает маятнику бОльшую частоту |
Цитата:
|
Вопрос к Dima343. Как Вы красили циферблат? Цифры там выдавлены штамповкой, защищали цифры перед покраской или как...? Имею подобные часы, краска на циферблате частично осыпалась от сырости.
|
я не красил циферблат
только покрыл его полуматовым лаком, чтобы скрыть мелкие огрехи и места, куда заехали кисточкой горе-реставраторы |
Вложений: 6
итак, апдейт по часам:

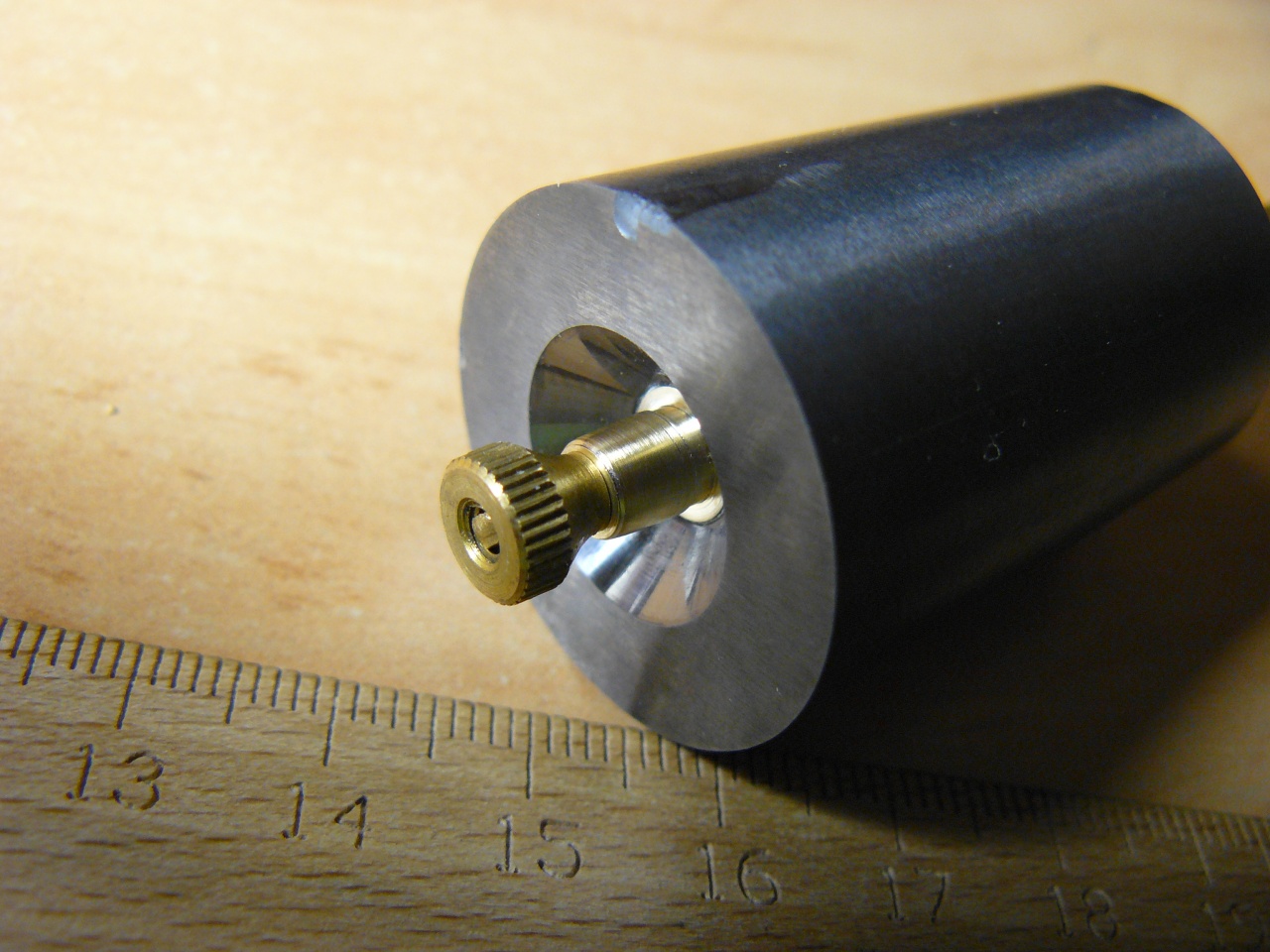

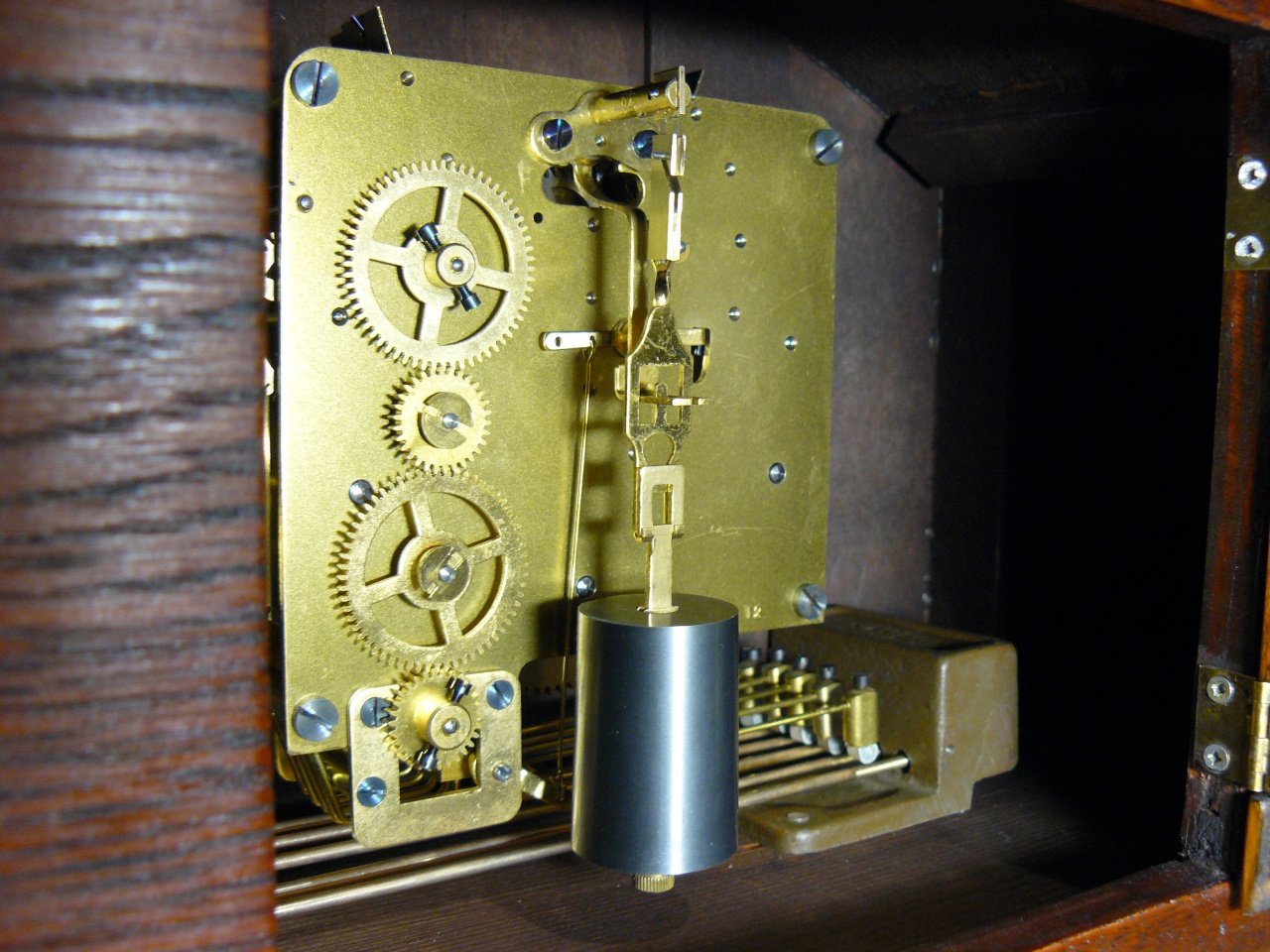

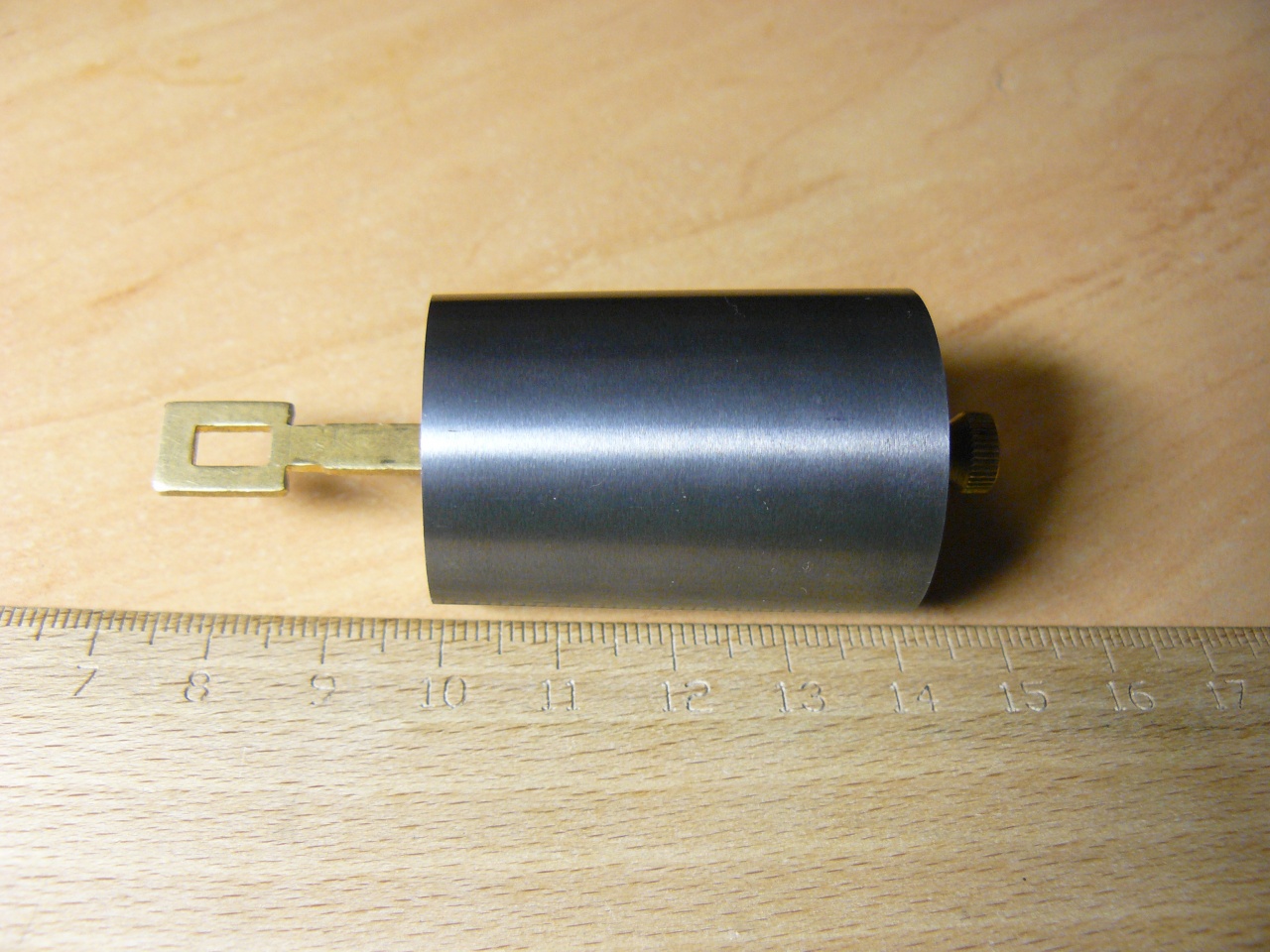

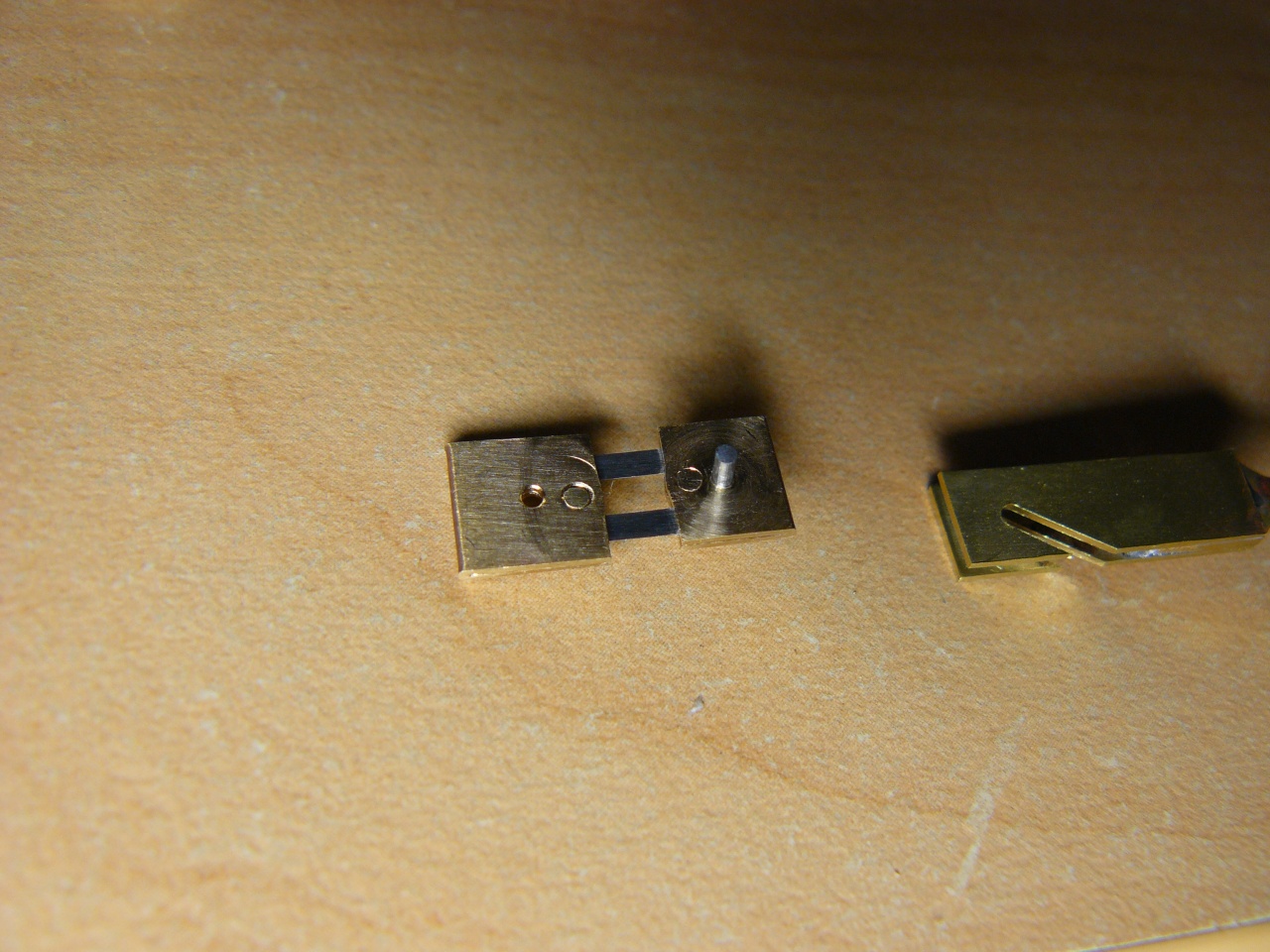

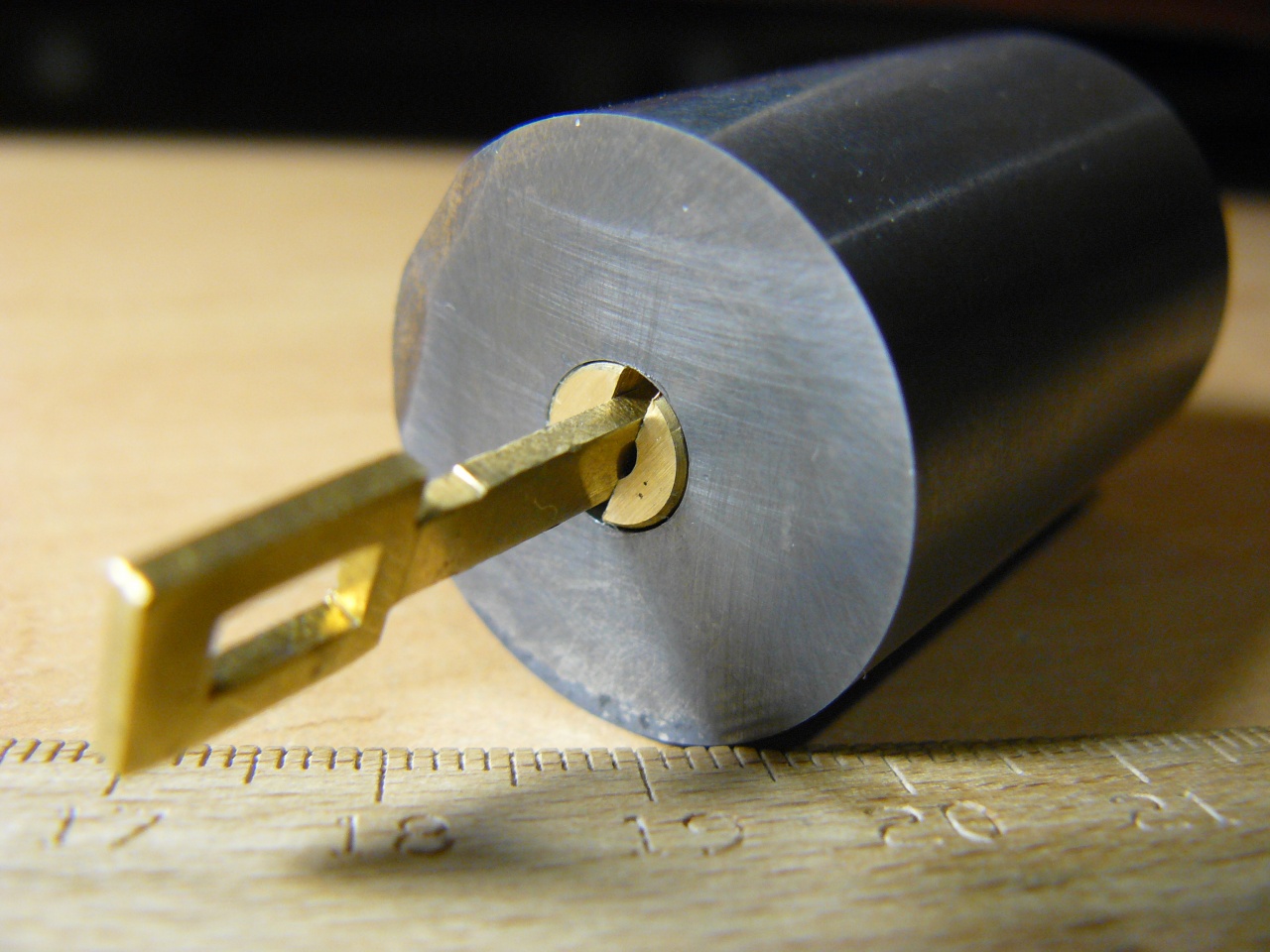

сделал новый пендельфедер близкий к оригиналу, и переделал под него поводок от Мауте Вложение 1228690Вложение 1228691 толщина пластин 0,05мм ошибку изохронизма это может и уменьшило, но не намного потом, по совету nevenbekriev из этой темы http://forum.watch.ru/showthread.php?t=299965 сделал максимально глубокое зацепление анкера с колесом изохронность улучшилась немного, но все равно к концу недели набегало минут 7 затем решился на более радикальные меры по утяжелению маятника купил на рынке чушку (фильер) из карбида вольфрама и приспособил ее вместо оригинальной линзы Вложение 1228692Вложение 1228693Вложение 1228694Вложение 1228695 вес увеличился в 4 раза, с 75 до 295 грамм и одновременно поменял пружину хода, новая пружина имеет S образную форму в вынутом состоянии, но при этом чуть слабее старой на полном заводе изохронизм улучшился, но не стал идеальным теперь к концу недели набегает отставание полторы минуты, хотя первые три дня идут почти секунда в секунду механизм уверенно тянет тяжелый маятник на максимально глубоком зацеплении, запас хода не уменьшился [media]https://www.youtube.com/watch?v=BxxYfbdeB48[/media] |
