Часы Артёма из игры "Метро-2033"
Вложений: 12
Давно эти часы не давали мне покоя, просто спал и видел их на своей руке.

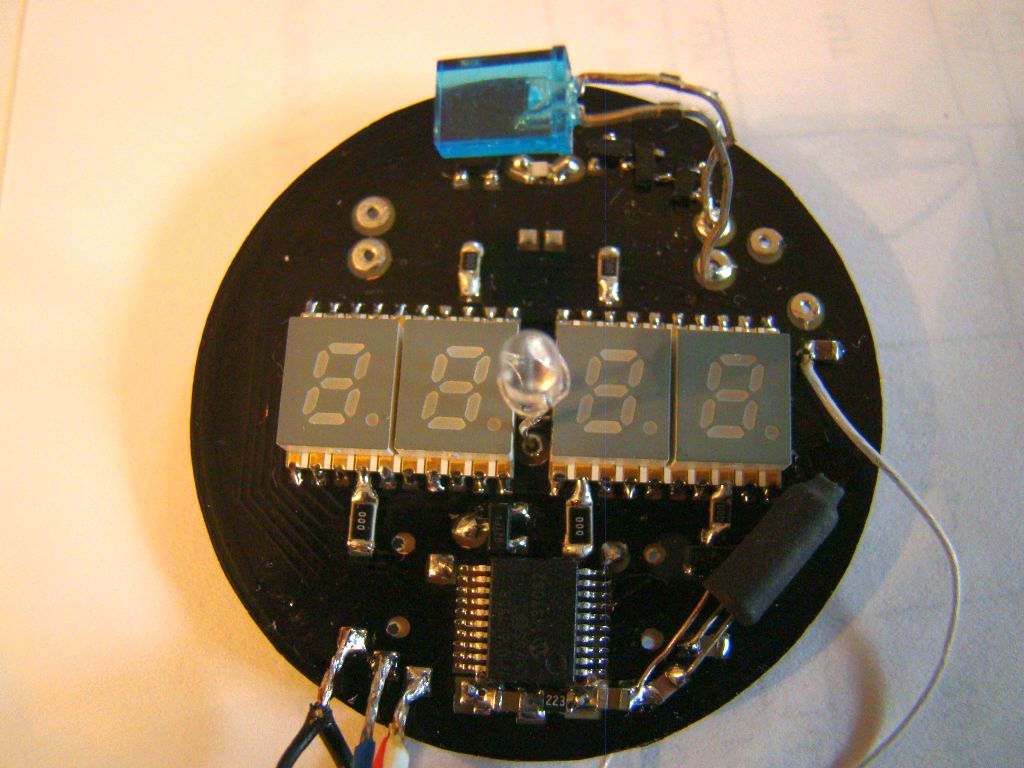

Это, конечно не стимпанк, скорее стиль постапокалипсис. Вложение 1029456 Но, как оказалось, сделать их практически невозможно в том виде, что изображённые на рисунке газоразрядные индикаторы на самом деле существуют, это ИН-17. Но в реальности размеры их таковы, что о наручных часах просто не может быть и речи. Высота самого баллона 22 миллиметра, добавить ещё толщину платы, корпуса и стекла, в итоге получим миллиметров тридцать... Это точно никуда не годится! Единственный выход - сделать имитацию на светодиодных матрицах. Но это тоже было проблематично по причине того, что надо было отыскать индикаторы именно оранжевого цвета, но везде продаются только красные, зелёные и реже жёлтые. Но в конце концов такие индикаторы нашёл наш пользователь ALS, и дело сдвинулось с мёртвой точки. Он же разработал программное обеспечение и топологию платы с привязкой к моим размерам и пожеланиям. Вот такие получились платы. Вложение 1029457 Вложение 1029458 Дальше уже было дело техники! Корпус изготовлен из нержавеющей стали. Для имитации газоразрядных индикаторов изготовил линзы из оргстекла и под них подложил сетку от разбитого индикатора. "Реактор" над индикатором тоже изготовлен из оргстекла и в него вклеен синий светодиод. Этот "реактор" плавно загорается и плавно затухает каждые пятнадцать секунд. Его выключение свидетельствует о разряде аккумулятора. Всё управление сведено к одной кнопке, две кнопки корпуса добавлены для антуража и ещё одна служит зарядным контактом. Аккумулятора хватает на пятнадцать дней. В отличии от компьютерных часов я применил кожаный ремешок, просто не мог найти в продаже брезентовый. Часы имеют толщину 13 миллиметров, а диаметр корпуса 48 миллиметров. Масштаб совпадает с часами из игры. На обратной стороне имеется гравировка с логотипом игры. Вот, что получилось. Вложение 1029459 Вложение 1029460 Вложение 1029461 Вложение 1029463 Вложение 1029464 Вложение 1029465 Вложение 1029466 Вложение 1029467Вложение 1029468 И небольшое видео: [media]https://youtu.be/8-rdJkaZJRQ[/media] Спасибо за просмотр! |
а на руке фотки? как окружающие реагируют?
|
Корпус ,,грамотный,, на любой руке будет сидеть как родной.
|
Цитата:
|
Вложений: 3
Cделал подставку для зарядки из массива красного дерева.
Вложение 1029995 Во время зарядки светится оранжевая точка, по окончании - погасает. Вложение 1029996 Часы на руке. Вложение 1029997 |
Цитата:
|
Да.
Но в этих часах это ключевая штука. |
Like :) Классные часы!
|
Часы уже обсуждаются в "Общем разделе" :)
|
Всегда с уважением относился к людям умеющим творить. молодец!
|
А что за аккумулятор стоит и сколько весят часы?
|
ALS , будет ли выложена схема этого дэвайса? Хотелось бы собрать такие же часы, в дополнение к детектеру "отклик"
|
Djejik
Там нет особых секретов, схема стандартная - микроконтроллер, анодные ключи и светодиодные матрицы. Но выкладывать в свободный доступ ни ее, ни прошивки мы пока не планировали, сорри. Red devil Аккумулятор можно использовать практически любой литий-ионный емкостью от 150 до 250 мА/ч. Точного веса часов я не знаю, думаю, ок. ста грамм. |
Цитата:
|
сам люблю что-нить сконструировать, но тут меня автор просто убил...:eek: я в хорошем смысле этого слова(С) . он не просто молодец..он гений
|
Очень классно! И подставка для зарядки вообще улет. Вам с такими подставками сделать бы проект на Кикстартер для зарядки Pebble и Apple Watch. Для Pebble не одной подставки нет чтобы заряжать их...
|
Это круть несусветная !
|
Wallery
очень впечатлило исполнение. |
Спасибо за наглядный пример, как можно своими руками сделать ВЕЩЬ. Браво!!!
|
Если в серию будете запускать, прошу внести в список.
|
Это чистый восторг! Браво! Надеюсь талант принесет вам достойных богатств.
|
МЕГА Респект МАСТЕРУ !!!!! Восхитили, слов нет.
|
часы классные.
Привет ALS ! ;) твои два девайса еще живы, правда сильно переделаны ) будешь в москве , звони. +79152374003, у мен6я лаба по электронике на павелецкой. |
