Восток 2209


Здравствуйте, уважаемые коллеги!
Вперые взял в работу Восток 2209. После разборки возникли вопросы.
Первый: как обслуживают двойное промежуточное колесо (на схеме пронумеровано №4 и 6)? Колесо №6 свободно вращается на трибе (№5) промежуточного колеса. По идее нужно разобрать 4 и 6 и смазать консистентной смазкой, как это делают с cannon pinion. Это как я понимаю.
Обращаюсь к уважаемому сообществу за помощью. Есть ли в сети какой либо ресурс, где можно найти инструции как обслуживать этот узел и весь калибр в целом?
Заранее благодарю.

p.s. Последующие вопросы буду задавать после выяснения первого. Возможно они отпадут сами собой после ответов на него.

да минутник просто поджимают насколько я знаю просто чтоб стрелки ровно шли а то будет эффект постоянно отстающих часов

rusi, спасибо за ответ.
Что такое минутник (на данной схеме)?
Пождимать, как я понимаю, требуется при сборке/регулировке. А как разобрать?
Извините за тупые вопросы. С русским часовым сленгом почти не знаком. Только осваиваю.

Это колесо порозитное , его задача не давать секундному трибу (сек. стрелке) дергаться в приделах люфта.
Обслуживаетса как и обычные колеса.

я не так понял вопрос ответил по минутнику а не по двойному колесу. по колесу ответили уже

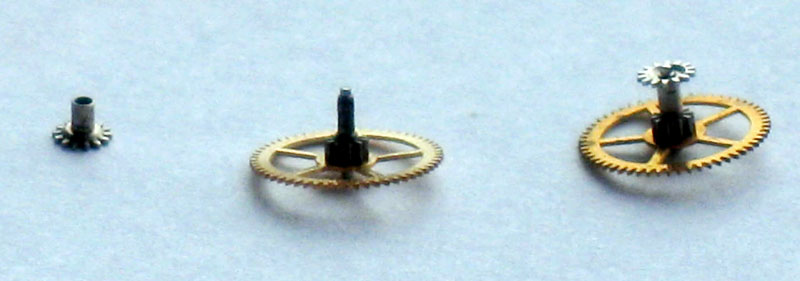

Вложение 860048

Вложение 860049

двойное колесо не разборное и смазывать его внутри не надо

п.с. технический рисунок у вас к Лучу 2209, а не к Востоку, и там и там есть двойное колесо для натяжения секундного триба, но у Луча минутник классический, а у Востока - смещенный с непрямым приводом стрелок

Спасибо за иллюстрацию! По минутнику всё стало понятно. Разобрал. (Его, кстати, уже походу, поджимали. Видны следы на фрикционной муфте)
Это, кстати был мой второй вопрос. :-)

Ясно, спасибо!

ОК, буду знать!

Спасибо, ребята! Пока вопросов не имею. Как всегда, ответы лаконичны, просты и понятны!:cool:

А реально ли найти замену стеклу (пластик) на эти часы (Восток 18 камней)?

Если нужно, то выложу снимок корпуса.
Пока вот нашел фото похожих на форуме:
http://imageshack.us/a/img31/79/img1753rg.jpg

Замерить точный диаметр пока не могу. Т.к. не хочу вынимать стекло. Боюсь рассыпется. Оно имеет трещину скраю.

Поменять стекло на другое пластиковое и все. Проблема только в том, что желательно использовать старые запасы еще советских стекол с закругленным профилем, а не современные китайские "сковородки". Я, как правило, подпиливаю на такие часы стекло по высоте практически до касания со стрелками, чтобы не портить их тонкий дизайн.

>Поменять стекло на другое пластиковое и все.
Я вот и спрашиваю, где его искать? Своих запасов нет. Просмотрел eBay. Пластиковых стёкол море. Но на советские часы ничего нету. Где то в интернете есть площадка по покупке/обмену? Может на этом форуме можно приобрести?
Если не найду, то просто придётся заполировать как есть.

Стекла ищите известных производителей: BCL, Sternkreuz, Stella, Bergeon.Для часов с центральной секундной стрелкой используйте профиль high dome(HD).Старое стекло придется снять - иначе вы не попадете в точный размер диаметра стекла.Промерять диаметр нужно с точностью до 0,1мм.

Менять стекло должен мастер, т.к. для нормальной установки стекла нужен либо "краб", либо качественный клей с УФ сушкой. Иначе все будет полной халтурой. Стекол у любого нормального мастера море, т.к. это стандартный расходный материал. Искать стекло надо по диаметру, для этого надо снять старое и померять диаметр с точностью до 0.1 мм. Тащить простейшее стекло с e-bay полная глупость, оно будет для Вас золотым с учетом стоимости доставки. Да и гарантии, что получится хорошо никакой, важна еще и высота стекла, Hi-Dome это практически сковородка, которая эти часы просто испоганит, стекло нужно с низким профилем на Восток. Отдайте часы профессионалу и он решит Вам эту проблему за час.

Хочу пояснить свою ситуацию. Я -- энтузиаст-любитель. Разумеется я не могу сделать работу так качественно как её сделает профессионал. Но я стараюсь.
Экспериментирую на убитых механизмах и безвозмездной основе. За мастера себя не выдаю. Друзья и знакомые об этом знают.

Есть и Bergeon'овский краб и качественный клей.

В радиусе 10000км от меня нету "любого мастера" с советскими стёклами. А слать часы в Россию или прилегающие территории для ремонта будет дороже, чем купить стекло на ebay.

Я и не собираюсь тащить простейшее. Я интересуюсь, имеется ли место в интернете где покупают/обменивают з/части на советские часы. Например, есть сайт любителей Bulova, где кроме прочего, народ ищет (и находит) стёкла на Bulova между коллег.
Интересуюсь, есть ли у кого новое или б/у стекло на обмен/продажу? Если есть в принципе, я извлеку оригинал, обмеряю и будем совершать транзакцию. Если нет, то оствлю как есть.

Абсолютно согласен. Поэтому и не спешу извлекать старое.

Не сомневаюсь. Но где самому брать опыт тогда?

Надеюсь, уважаемый ТС не обидится, если задам вопрос в данной теме - касается именно стекла в часах Восток 2209.
Продаются эти часы. Продавец утверждает, что все части оригинальные, однако стекло дает искажения по краям.
Подскажите, пожалуйста, может ли такое стекло быть "родным" или если есть искажения, то это 100%-ный признак, что новодельное низкого качества?
Вот так это выглядит:
http://i64.fastpic.ru/thumb/2014/121...b7247ad79.jpeg
И еще - взаимозаменяемы ли стекла на Полетах / Лучах / Востоках / Вымпелах с мех. 2209?

Стекла меняные на 99% советских часов. На оригиналах тоже не всегда все по краям было идеально, хотя и лучше, чем на кустарно выдавленных стеклах. Стекла в запчасти еще в советские времена практически не поставлялись, т.к. на заводах делались из японского плекса, который закупался на валюту и выдавался в обрез под производственный план. Практически все что шло в запчасти делалось на специальных участках в системе "Ремчаса" из советского плекса или оргстекла, кое что часовщики делали сами, имея специальные клещи с весьма ограниченным набором матриц и пуансонов. Поэтому часто приходилось и приходится подпиливать или обтачивать стекла и по высоте и по диаметру, скорее обращая внимание на профиль исходного стекла, чтобы он после обработки максимально напоминал профиль стекла оригинального. То что сейчас поставляется в запчасти полное китайское дерьмо в форме "сковородок". Ставят такую бяку только полные халтурщики. Вид часов полностью поганится, правда искажений нет, т.к. стекло плоское. Покупать хорошие дорогие импортные стекла в товарных количествах никто не будет, т.к. найдется немного желающих платить по 20-25$ за замену пластикового стекла. Само стекло стоит в районе 6-7$ плюс доставка примерно через месяц за 10-15$, а со сроком доставки в неделю - 50$. А держать полный ассортимент размеров и профилей из нескольких сотен стекол по 6$ может себе позволить только очень крутой часовщик, имеющий массу капризных платежеспособных клиентов. Да и не факт, что в ассортименте фирм-производителей есть весьма экзотические стекла, которые ставились в советские часы. Особенно это относится к стеклам не круглой формы.
На лучах, Полетах и Вымпелах стекла практически одинаковые, на Востоках совсем другие по диаметру.

Любые размеры пластиковых стекол изготавливаются по месту достаточно иметь плексиглаз толщиной 1-или0,8 мм .Изготавливается корпусом или рантом часов на которые требуется стекло ,нагрев над электроплиткой ,постоянно проводя пластиком над спиралью и затем выдавливаете новое стекло положив нагретую заготовку на любое меньшее стекло и надавливая рантом на нагретую заготовку ,затем откусываете лишнее и опиливаете напильником .
2-3 мин на любой размер часов .Какой ибей .Зачем что то искать ,кусочек нового плексиглаза и все дела

Володя, страшные стекла таким методом получаются, да и руку набитую надо иметь. Собственно,, человек и пишет, что на месте изгиба ни черта не видно, это и есть первый признак самопала. У родных стекол заводских структура была однородная, т.к. они отливались на термопластавтомате, а не выдавливались из плоского плекса. При выдавливании в месте изгиба структура материала полностью меняется и появляются сильные оптические искажения.
