Вложений: 1
Иногда в отверстии под минутную ось, если нет центрального камня, появляется сильный износ (со стороны циферблата). Зинковки нет как на мостике, поэтому, чтобы словить центр при засверливании под ремонтную втулку, нужно выточить направляющую. Это толстая шайба из железа с колиброванныи отверстием, плотно вставляется в проточку под часовое колесо. Перовым сверлом, точно подходящим к отверстию в направляющей шайбе, я прохожу платину часов, увеличивать отверстие стараюсь минимально. Втулку точу из бериллиевой бронзы.
С уважением Graf. |
Цитата:
Не так всегда, иногда проточка под часовом колесом, будет эксцентрична. Тогда будет необходимо использовать план-шайбу. Поставит платину в план-шайбу с мостиком монтированным, центрироваться по мостику, закрепит чтобы предотвратить смещение, снимается мостик и сверлит с развертки для установление камней (reamer) подходящий размере, чтобы подготовить для установление кольца из латуни. Похожи способ я использую при ремонте моста барабана когда изношен и отверстие стало овальным, а также используем для другие аналогичные повреждения. Разница в этом что центрирование сделаем с стороне платине, затем положим в месте мостик, закрепляем его, и потом сверлим. Зенкеруем с горнее и нижней сторон, установится кольцо и потом закрепляться в потанси, вернуться на платины и точу ровно с поверхностью моста. Еще раз сверлим с калиброванном развертки точно на размер от осей центрального колеса. http://s004.radikal.ru/i206/1004/41/7b7034678716t.jpg http://s09.radikal.ru/i182/1004/f7/5fb34f763307t.jpg http://s61.radikal.ru/i172/1004/db/175095693960t.jpghttp://s58.radikal.ru/i160/1004/b6/8af451859f59t.jpg http://i067.radikal.ru/1004/4b/5a614ed87975t.jpg Описание как подготовить отверстие и как потом заклепывать латунный бушонь. Не маленькое дело чтобы это описать, с плохим знанием русского языка. http://i036.radikal.ru/0806/bb/13205d66318et.jpg С уважением Душан |
Планшайбу обожаю - ремонт стоечек заводных колес превратился в баловство на 10-15 минут.
|
Цитата:
|
Обычно появляется износ стоечки с одной стороны. Мост барабана устанавливаем в пленшайбу, центруем по отверстию под винт в изношенной стойке. Резцом стачиваем до некоего диаметра, после изготавливаем колечко с внешним диаметром в допуск под заводное колесо, а внутренний - под натяг под тот самый некий диаметр.
|
Вложений: 3
Цитата:
|
Цитата:
А электрическая схема этого аппарата есть? И если не сложно как им пользоваться, буду очень признателен. С увыжением Graf. |
Цитата:
Это и есть электрическая схема аппарата! Очень просто. А Алексей описал использование в одном сообщении. Цитата:
Вот здесь руководство от Bergeon прибора, очень похожее. Нажмите здесь С уважением Душан |
Вложений: 5
Очень не люблю открывать часы универсальными ключами, если нужен спецключ. Но не на каждые можно его купить, или он может пригодиться один раз в жизни. Поэтому я их делаю (особенно это касается золотых часов, очень легко сорвать грани. В данном случае уважаю дюраль или другие алюминевые сплавы, попавшие под руку, подходот и дюраль. Не портят обработку корпуса и обрабатываются легко. На снимках- сразу фрезерую, затем вырезаю остатки, недоступные фрезе, вручную штихелем или резцом.
|
Цитата:
Лучше подобрать винт, засверлить в шляпке отверстие в токарном станке, вкрутить в платинку и по нему центроваться. http://forum.watch.ru/attachment.php...5&d=1273209255 На этом снимке резьба нарезана соосно, но отцентровать по ней не получится. |
Здравствуйте. Несколько лет тому назад приобрел станок с 95 на барахолке, без шпинделя и без резцедержателя. На места шпинделя посадил патрон 6 мм. но резец так и не установил. У меня такая просьба кто может дат фотографии станка полном комплекте. хочется восстановит и использовать станок. Спасибо всем.
|
Цитата:
Добрый вечер! Попробуйте на http://www.chipmaker.ru там Вам будет легко найти картинок от С-95 и его приспособления, тоже и заводской паспорт можно скачать, который содержит некоторых технических чертежах в нем. С уважением Душан |
Цитата:
http://german242.com/books/c95.djvu |
Огромное спасибо.
|
Добрый вечер. Обясните пожалуста как вставить изображение? Перетаскиват изображение на места адреса не получается, адрес тоже не панимаю как надо указат. Попытался но у меня места фото появился красный крест.
|
Выложите фото на файлообменик, к примеру http://www.radikal.ru/
Здесь вставьте ссылку. ИЛИ При ответе, внизу страницы, есть кнопка "Управление вложениями". Загрузите фото на форум, прямо с компьютера (есть ограничения на объем файла) PS При вставке фото в сообщении, не нарушьте пункт 3.9 Правил форума Цитата:
|
Устал от часов с "хитрыми" завинчивающими крышками:) Пришлось покупать насадки, но без стойки (станины, пресса?) они бесполезны. Покупать показалось дорого (Bergeon 500$), поэтому сделал сам
http://s61.radikal.ru/i171/1009/21/133b7ea0ae07t.jpg http://s04.radikal.ru/i177/1009/8b/7e37be7b6339t.jpg http://s46.radikal.ru/i111/1009/03/0f79f45bc1ddt.jpg http://s003.radikal.ru/i201/1009/d8/be338e4a21eat.jpg В качестве доноров, были использованы - фотоувеличитель, стиральная машина, 2 швейных машины, 2 дверных замка, толстое оргстекло и кучка болтиков:) |
Здорово! Очень интересная получилась конструкция :). А черная часть, которая под углом стоит, какую функцию несет?
|
Как бы-основную :) Она все и держит, остальное так - прилагаемое.
PS Вот фото Bergeon: http://s57.radikal.ru/i157/1009/f6/86428291ccb7t.jpg |
Цитата:
|
Вариант использования держателя корпусов для работы с кварцевыми часами. Удобно при долговременном измерении тока, подачи импульсов на катушку и тп
http://s014.radikal.ru/i328/1010/2e/46d7652a6d24t.jpg http://s013.radikal.ru/i323/1010/2b/cfe596280055t.jpg http://s009.radikal.ru/i308/1010/ba/f0a8557ae5eat.jpg Резьбовые втулки и винты от советских настенных кварцевых часов, если не ошибаюсь от Янтаря. PS вышеприведенные картинки ссылками http://radikal.ru/F/s014.radikal.ru/...d7652a6d24.jpg http://radikal.ru/F/s013.radikal.ru/...e596280055.jpg http://radikal.ru/F/s009.radikal.ru/...a8557ae5ea.jpg |
Вложений: 3

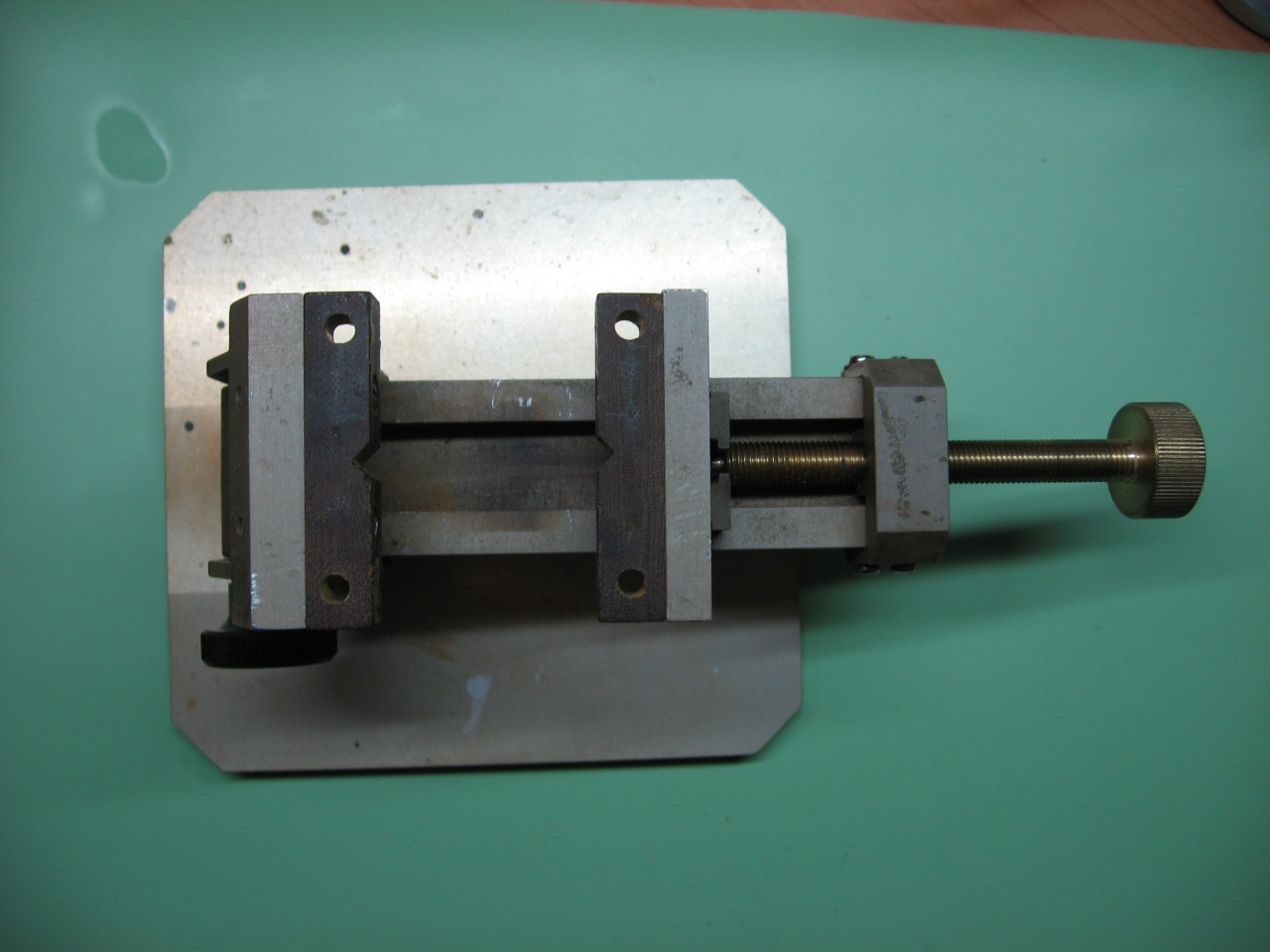

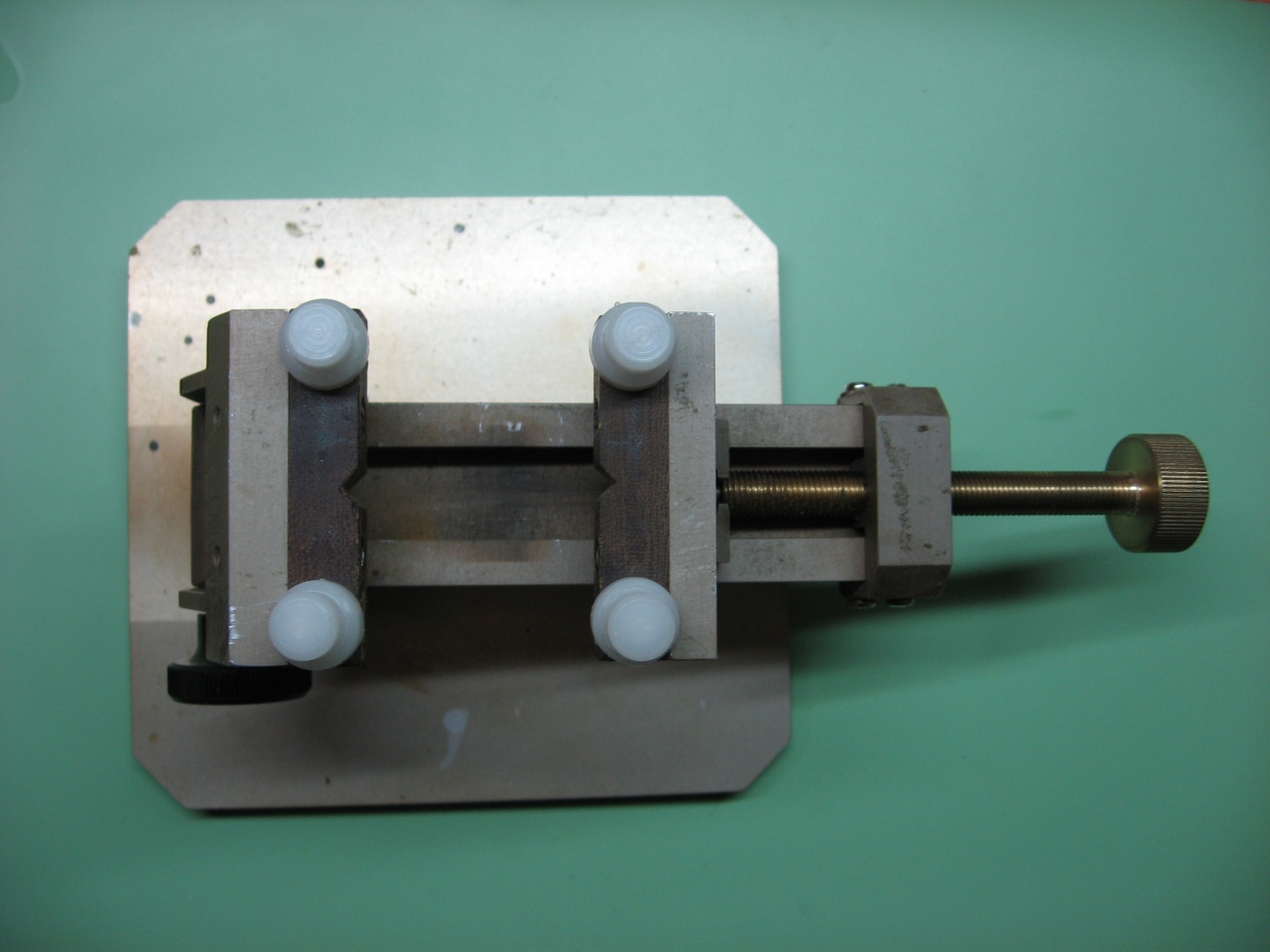

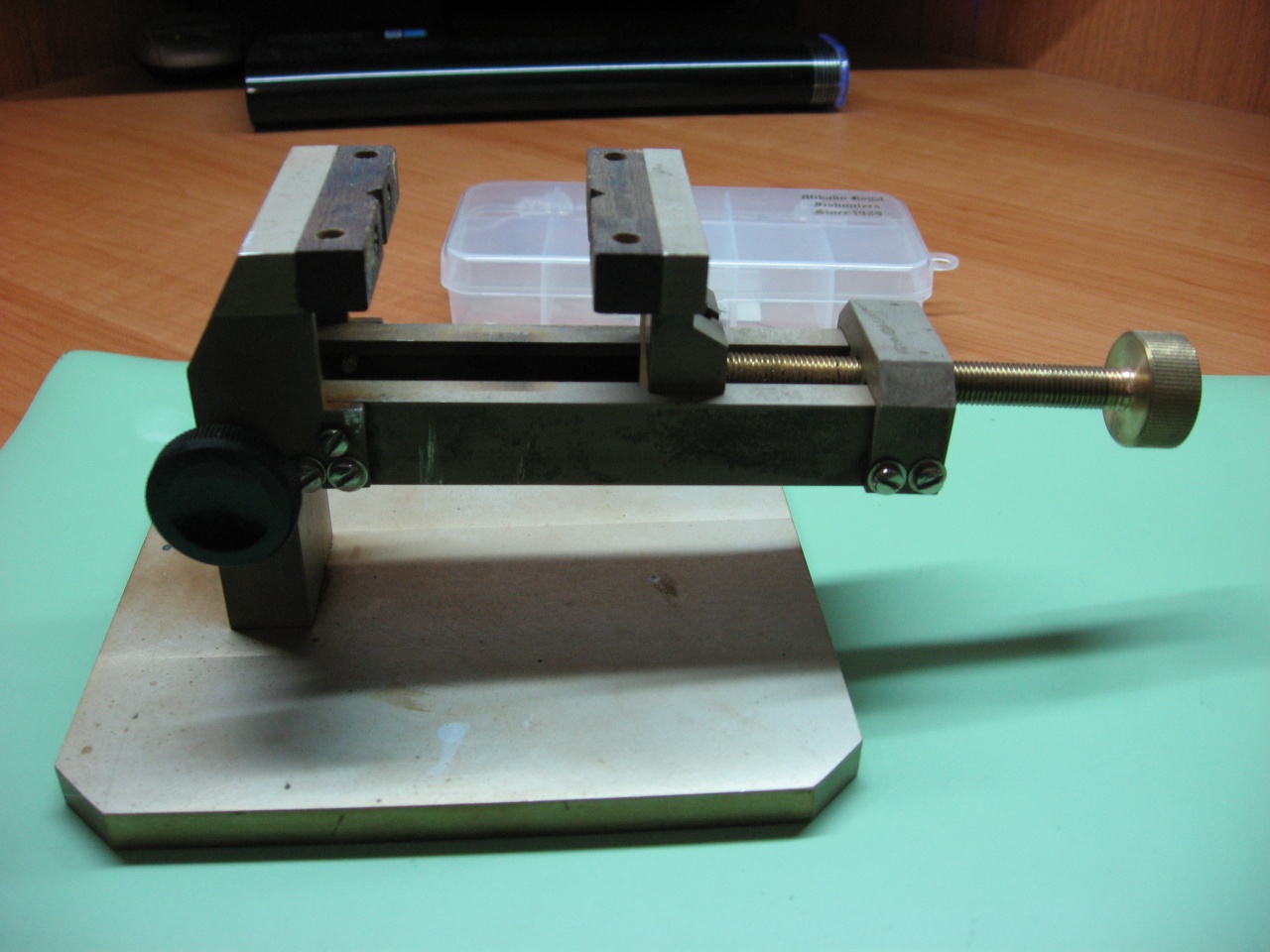

Вот ещё вариант держателя для корпусов больших размеров. В губках тисков сделал отверстия под опоры от стандартного держателя. При необходимости просто переставляю их.
Вложение 77978 Вложение 77979 Вложение 77980 |
Цитата:
|
Нет это не переделка.это действительно такие тиски. Мне их подарили. Я даже видел на подобии таких где-то в продаже. Вспомню или увижу обязательно напишу.
|
Зашёл в магазин инструментов и увидел такие тиски. Очень лёгкие(салюминовые). Могут также послужить основой держателя и вашего станочка для открывания крышек. http://www.sapphire.ru/vcd-265-1-535/goodsinfo.html
|
Вложений: 3

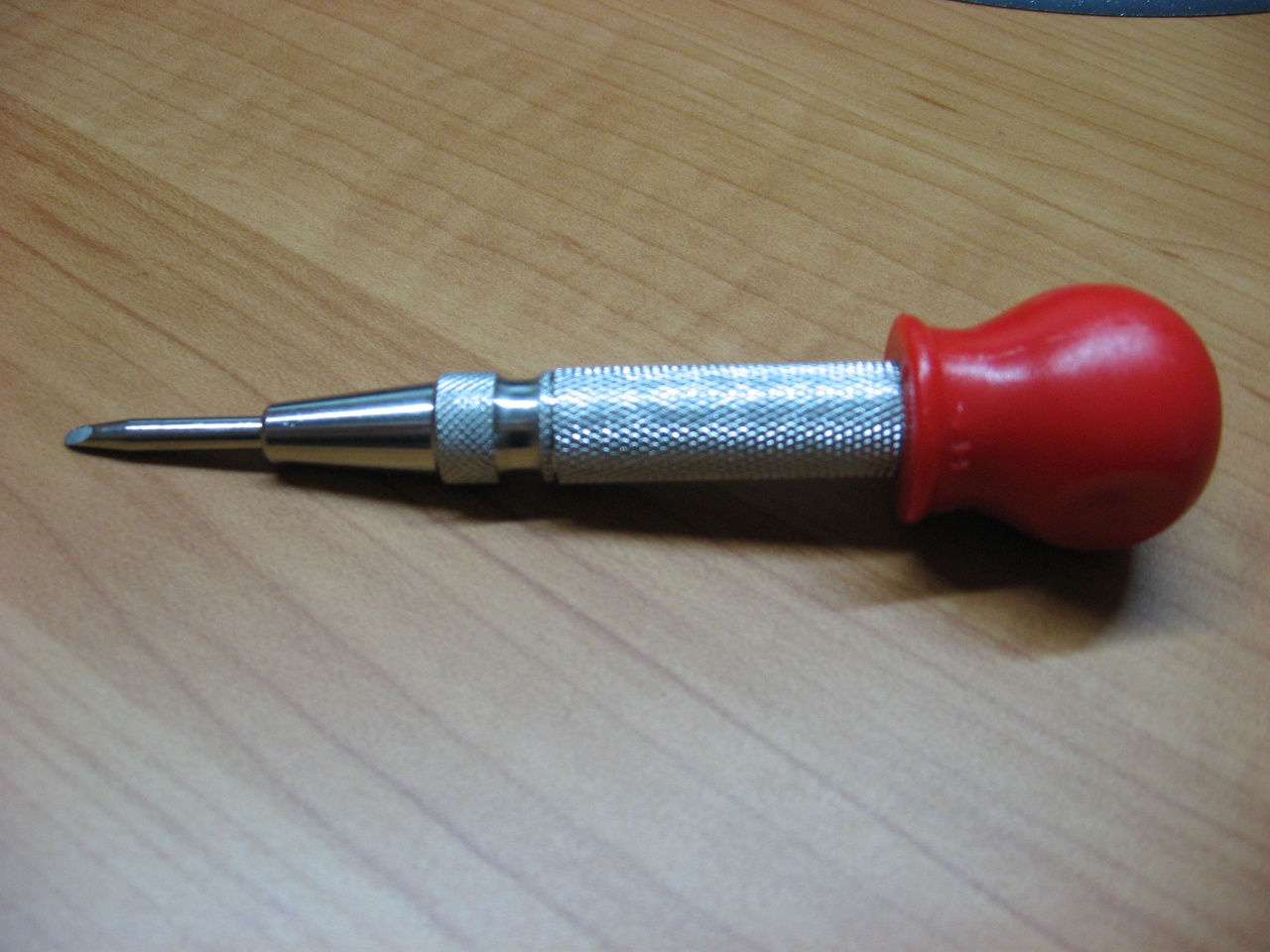

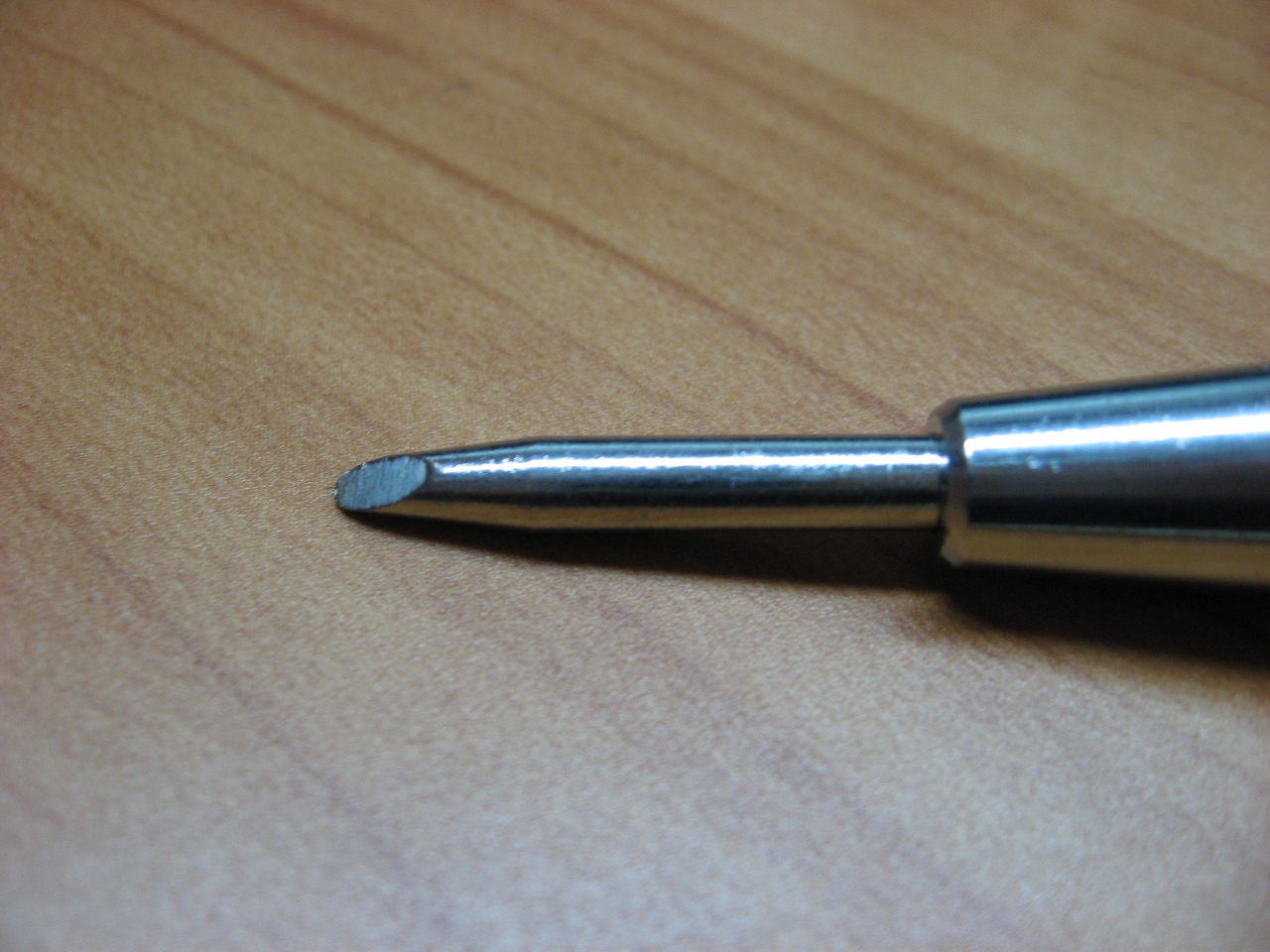

Импульсная(ударная открывалка). Купил на рынке ударный кернер(350 руб) и немного подточил жало на точильном станке. Вложение 78165

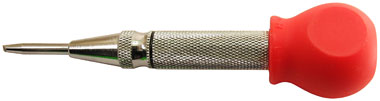

Вложение 78166 А этот продаётся в часовом магазине, но дороже, найдите десять отличий :) Вложение 78167 |
Цитата:
Тиски я уже переделал, хотя и надобность отпала. Сменил все разом. Вот сравнение самодельных тисков и Bergeon: http://s014.radikal.ru/i328/1011/6d/42717db911d9.jpg Цитата:
|
Узнал на счёт моих тисочков. Они оказываются делаются на заводе для своих нужд, в продаже к сожалению нет.
|
Сделал простой стрелкосъемник для крупногабаритных часов
http://i049.radikal.ru/1011/9b/dbc047ff6df9t.jpg http://s011.radikal.ru/i316/1011/cf/bd1ff4ae6e56t.jpg Пропилы делал алмазным отрезным диском по кафелю, отверстие - победитовым сверлом по стеклу. |
Такой штукой можно и минутники закусывать без риска переборщить.
|
Вложений: 1
Этот инструмент я делал когда только начинал заниматься ремонтом часов и не имел вообще инструментов. Не смотря на это вот уже почти 20 лет он постоянно у меня под рукой, особенно если что-то нужно крепко зажать, нарезать резьбу или просверлить и зазинковать.
С уважением Graf. |
Вложений: 2
Кто может объяснить преднозначение данного инструмента?
|
Цитата:
Попробуйте посмотрить в этой теме нажмите здесь очень интересны инструмент! Тут есть несколько сообщений по этому поводу. С уважением Душан |
Здравствуйте!Для работы с волоском удобно пользоваться приспособлением сделаным из алюминиего корпуса,взятого от старого электоролобзика ,сверху положен лист матового стекла, в корпусе закреплена электролампа 25 Вт . Для правки волосок снимается с баланса и обрабатывается на приспособлении.
|
Цитата:
Можно ли Вам сделать несколько фото? Простите, за мой русский, но мне не совсем понятно слово "электоролобзик", а так я не могу себе представить это устройство, которое вы создали. С уважением Душан |
Цитата:
:) |
Тут важна другая мысль - смотрим на волос в проходящем свете через матовое стекло. Я думаю, даже лабораторный бинокулярный микроскоп сгодится - у них и свет такой, и стекло матовое.
|
Цитата:
Конечно, самое важно это то, что свет является проходящим через матовое предметное стекло и таким способом оно не делает тени, которая может вызвать путаницу. Я спрашивал только чтобы понять, как выглядит это самодельное приспособление. У меня есть прибор которой позволяет работать со светом, который отражается или проходящий, или оба варианта. Также имеет возможность увеличения изображения в несколько шагов, от восьми до пятидесяти раз (8, 12,5, 20, 32 и 50). Показано в моем посту нажмите здесь. С уважением Душан |
Добрый день Душан Груjиh!Фотографию показать не могу,так как нет фотоаппарата. Расскажу о своем приспособлении для размагничивания часов,деталей и инструмента.Используется катушка и магнитопровод от электропускателя ПМЕ-210 ,катушка расчитана на напряжение 380 v иначе (если 220v) будет быстро нагреваться и может произойти короткое замыкание.Подобным приспособлением можно размагничивать часы разных калибров,т.е. и наручные,и настольные.
|
