Ето только Вам ршать, как игра только Ваша.
А если нужно испрвить часы, значит нужно наидти неисправность, а играть ненадо.
Тоесть - Вам нужно понять что ето такое 'тригер', как он в таком именно исполнение работает, как он переключается...

Согласен с Вами.Десять деталей.По отдельности как бы исправны.Вместе не работает.Хорошо.Как Вы советуете---отдельный ключ должен передать туже форму сигнала что и на входе ?? /по факту -размах не тот и искажения формы. ???/.

Резистор в форму сигнала искажения вносить не должен. Поэтому, либо конденсатор, либо транзистор течёт

Конденсатор 10пф- проверить/не каждый прибор......./ только заменой.Которая по сути "картину" не меняет. Резисторы-А какие напряжения должны быть для питания триггера - вопрос /т.е для его устойчивой работы/.Тоже вопрос.

В старой схеме на сборках повышающих схем нет, но есть стабилизатор на 1,2 В. Т.е. из батарейки от1,6 до 1,2 В получать 1,2. Понижайка. Как вариант - дать от ЛБП стабильное питание.

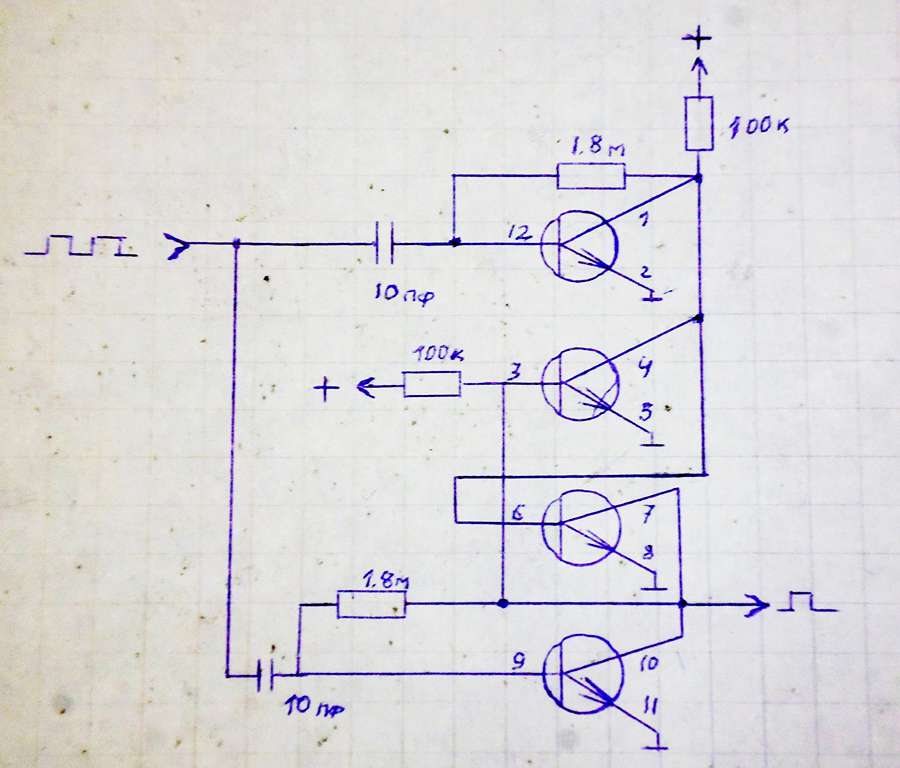

Оставьте в покой питание и сосредоточитесь на то, что такое тригер. В етой схеме есть 8 тригеров, все из них одинаковые. Каждый тригер состоится из двух транзисторов и двух резисторов. Остальные два транзистора и резистора - они вспомагательные. Соберите ету схемку одной ячейки отдельно, на експериментальной платине и поиграйте с ней, чтобы узнать как она себя ведет. Ето цифровая схема, в ней сигналы имеют другое значение, не как в усулителя например. Сигнал там не искажается, просто логика другая. Етот тригер должен переключться как ручку с кнопкой наверху. Нажимаете на кнопку - включается. Опять нажимаете - выключается и т.д.

Мое ИМХО-там ошибка. На схеме классический асинхронный RS триггер (https://all-electronic.ru/teoriya/rs-trigger ), который обладает кучей недостатков. Один из них-неопределенное (запрещенное ) состояние при определенной комбинации сигналов на входе ( читайте статью). Поэтому объединять входы R S нельзя , а в схеме они объединены. Идеальный вариант подачи входных сигналов для этого триггера - противофаза.

А Вы в електронной схемотехнике разбираетесь? Так в схем на вашем сайте нет конденсаторов? Может они имеют некоторое значение? Причем, ету схему (часов Весна) придумали другие люди, к которым уже вероятно невозможно обратиться, ети часы производились давно и уже поздно изменять их схему, как их уже давно не производят, а они с такой схемой как-то работали, много лет... Еще, тригеры там ето Т-тригеры, а не RS.

Если отвечать по порядку заданных вопросов -то вот:
1."А Вы в електронной схемотехнике разбираетесь?"-мал мал разбираюсь. А Вы..???
2." Так в схеме на вашем сайте нет конденсаторов?" -конечно нет.
А зачем в обсуждаемой схеме часов конденсаторы ?Они изолируют входы RS триггера по постоянному току,но объединяют их по фазе меандра-,а это для RS триггера делать нельзя.
Все это к тому ,что в упомянутой схеме ошибка (соединение конденсаторов в одной точке -вход).

Ну, я всю жизнь етим и занимаюсь.

Если разбираетесь, тогда разглядите фотографии платы, они есть с обе стороны, и нарисуйте нам верную схему. Может тогда разберемся.
