Нестандартный подход к механизмам часов

[Javier]

Вопрос к уважаемому Олегу Коровину, навеянный переделкой боковой секунды в центральную: что надо для переделки 3105 в секунду на 6 вместо 9 ? Понадобится ли дополнительный мост?

[Dima343]

попробую я ответить
такое можно сделать только с помощью дополнительной зубчатой передачи под циферблатом
со стороны мостов не пробиться: вывести ось секунды на 6 часов сквозь механизм будет мешать барабан

учитывая то, что расположение дополнительной зубчатой передачи под циферблатом увеличит толщину и без того толстого механизма, вряд ли такую переделку кто-то захочет делать

ну или полностью отказаться от даты, и вместо диска и моста даты смонтировать модуль с зубчатой передачей для секунды на 6 часах

[Javier]

Спасибо! Отказаться от даты не жалко. А куда денется функционал перевода даты ЗГ? Будет вращаться вхолостую?

[korovin]

Сообщение от Javier

навеянный переделкой боковой секунды в центральную:

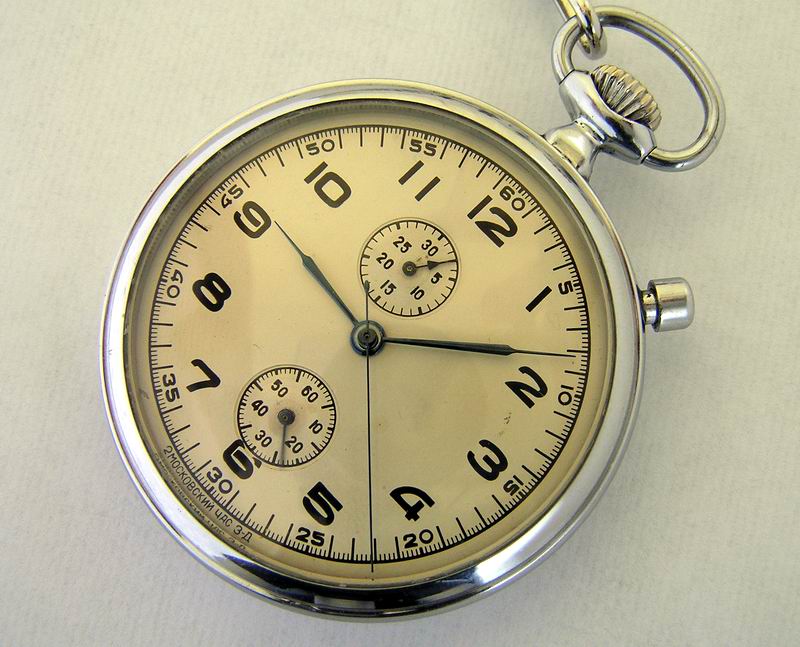

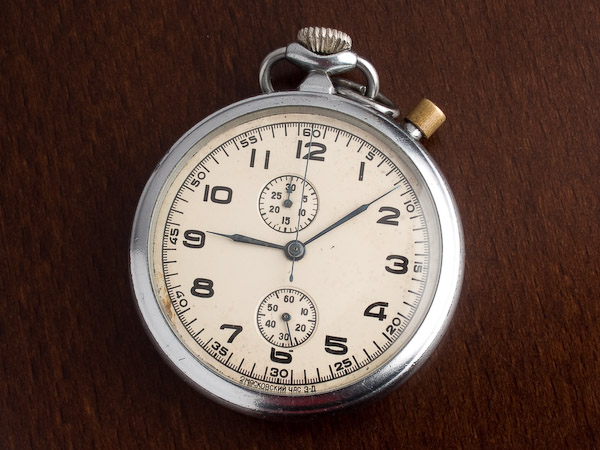

Дмитрий очень понятно ответил на ваш вопрос... Хочу добавить к этому то что если речь идёт о переделки любого механизма часов то вы невольно будете подстраиваться под существующие параметры механизма и не всегда сможете установить какую то функцию именно туда куда желаете.. так что зачастую дополнительные функции в переделке механизма будут стоять только в том месте где это позволительно а не там где хотите. Живой пример этого Хронограф "Молния" где стрелка счётчика стоит криво (не соосно другой стрелки)

У китайцев есть механизм который изначально выпускался с центральной секундной стрелкой и когда потребовалось установить боковую секундную стрелку в районе цифры "6" то выяснилось что секундное колесо (красная стрелка) находиться не в том месте где нужно. Вот они и выстроили колесную передачу к тому месту где требовалось секундная ось (синяя стрелка). С задачей они конечно справились, но при этом значительно ухудшили механизм. И теперь косяк этого механизма именно в этой проблемы. Механизм стал не послушным (Нету стабильности ангренажа) часто часы останавливаются..

[Javier]

Если я верно понимаю, в свиссмейде это решается накладными модулями - меньше проблем с размещением, но увеличиваютсч габариты. Штучно, конечно, только изменять сам механизм.

[korovin]

Обычно Швейцарские часовые производители такой фигнёй не страдают и под функции уже создают механизмы новые. Исключение ЕТА где уже предусмотрен различный "абгрейд" и навешивание различных дополнительных блоков. С китайцами всё по другому, создавая кучу различных копий часов с одним и тем же механизмом, они идут вот на такие ухищрения. Хотя в последние время они стали более оперативные и отсутствие ГОСТов и стандартов позволяет тупо быстро перестраиваться под нужную функцию на очень короткий промежуток производства.

[korovin]

Усложнение в часах не только с целью точности хода, но и чисто для красоты. Лишь только в последние время, когда технологии промышленной механики развились до определённого уровня, это стало нормой часового механизма. И хотя такие усложнение не всегда положительно влияют на механизм часов, некоторым часовым компаниям удалось и в этом преуспеть.

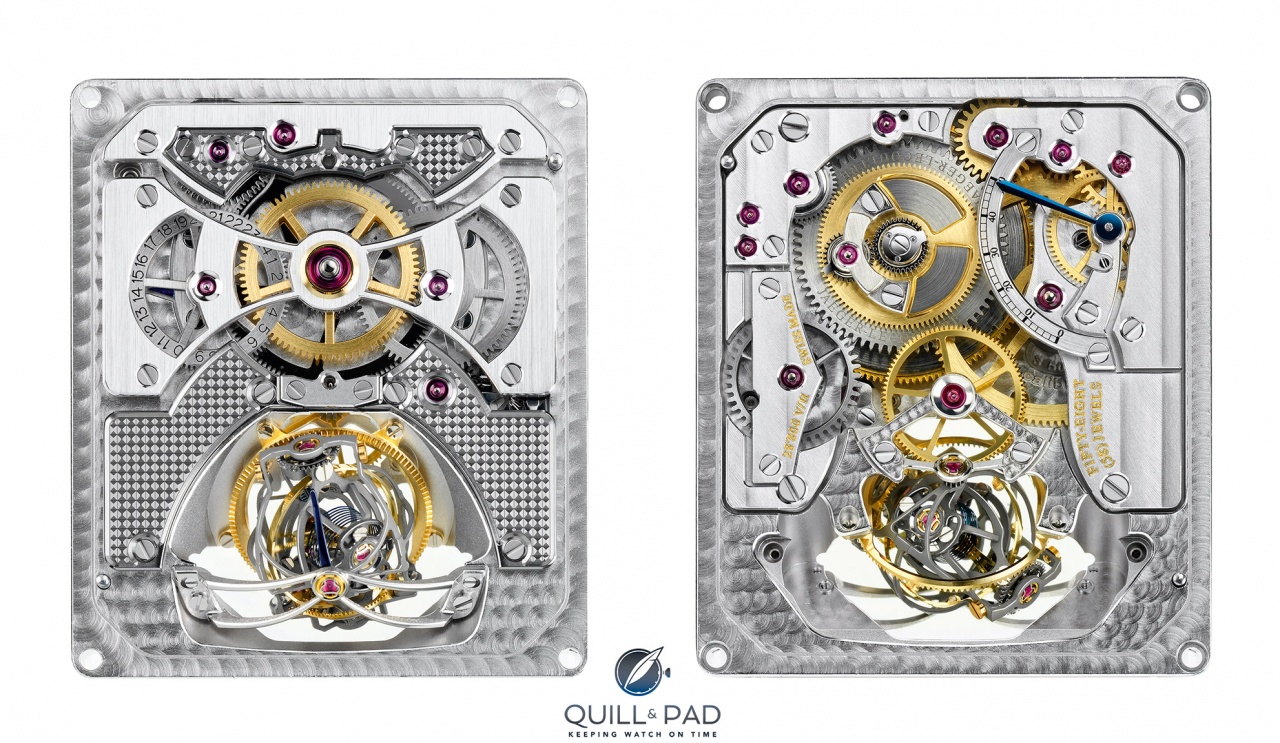

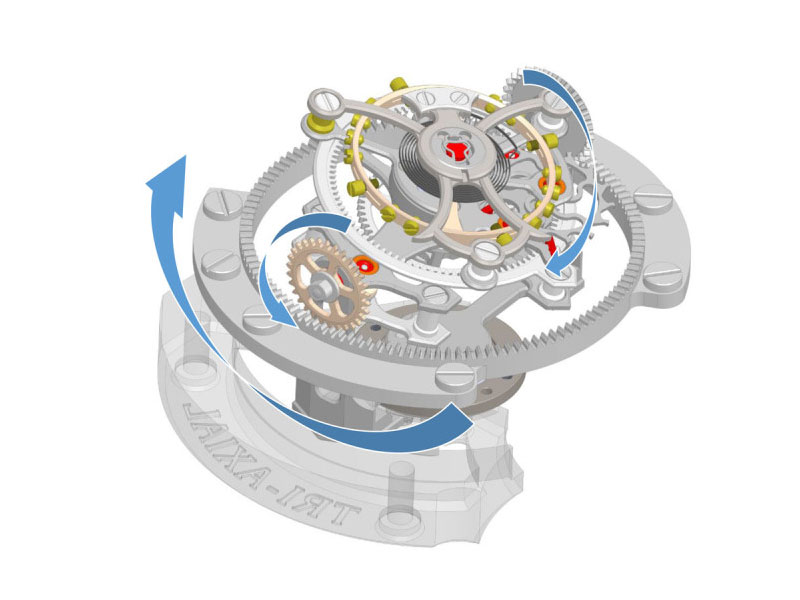

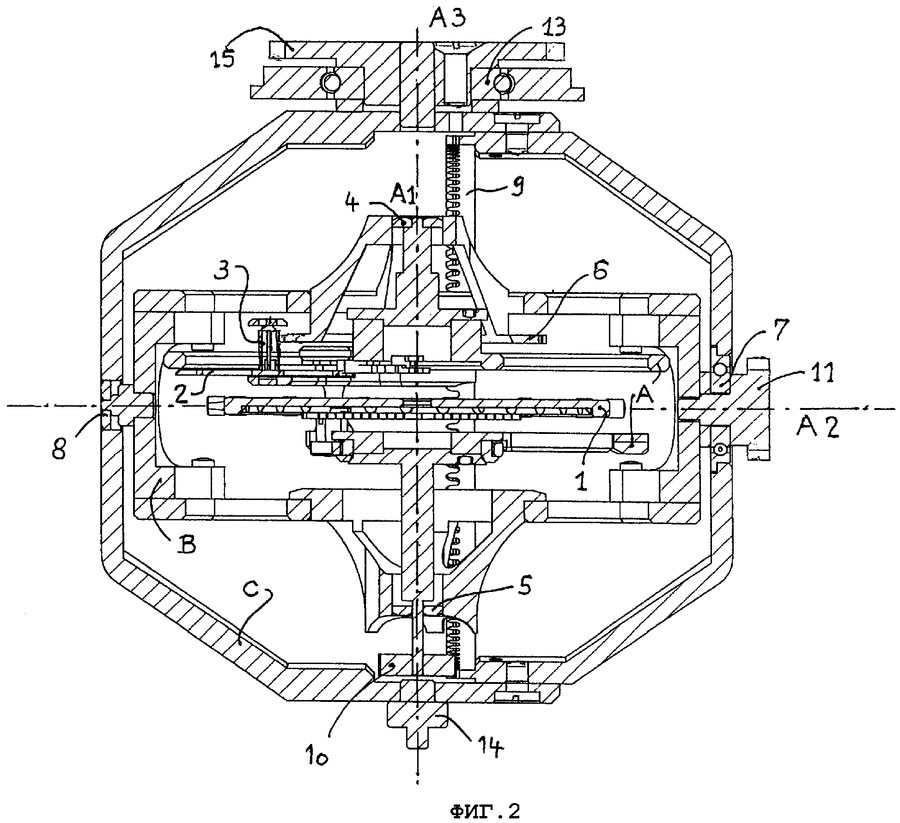

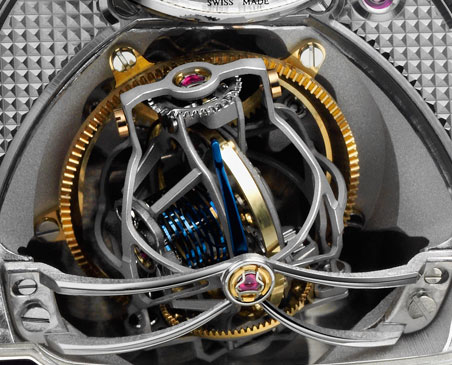

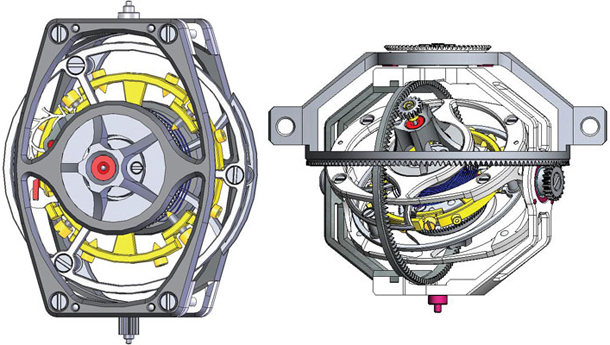

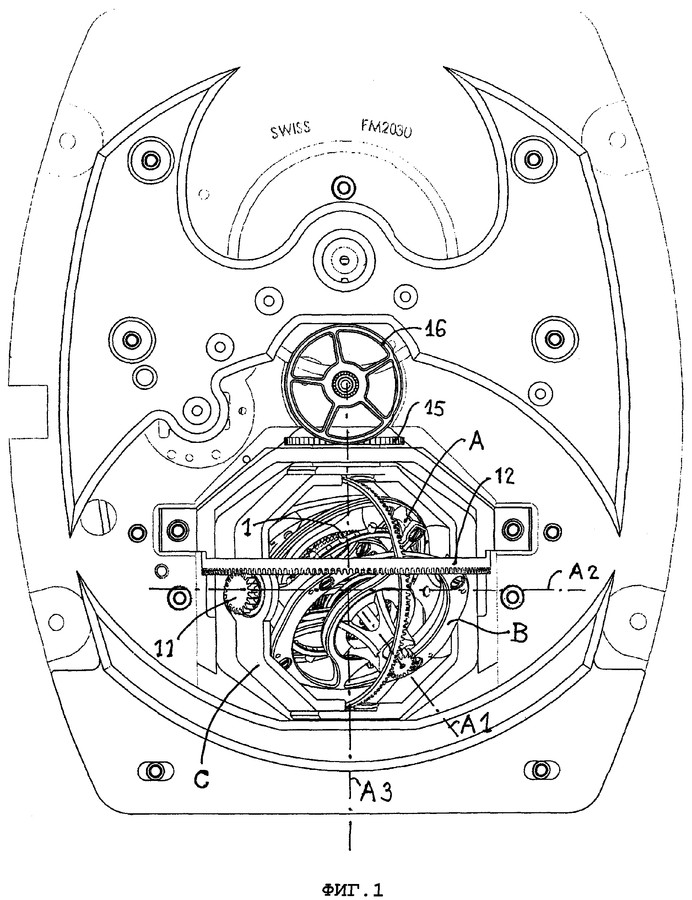

Пожалуй яркий пример этих систем, является Турбийон, сам же он был изобретён 1801 году для борьбы с гравитацией для неподвижных часов, но вот реально сложной механической системой для красоты в наручных часах, он стал недавно. Разновидностей Турбийонов много также и самих же принципов механических движений. И имеют название: Парящий турбийон, Гиротурбийон, Двойной турбийон, Трехосный турбийон. В некоторых системах даже применяется дифференциал, что является редкостью для механических часов.

[rumi]

Сообщение от korovin

Пожалуй это самый яркий пример когда используется планетарная передача в механизме часов.
На фото представлены необычные часы Harry Winston Opus Eleven.
В 2011 году компания Harry Winston представила модель из серии Opus. Часы выполнены в виде причудливого сочетания трех панелей цилиндрической формы, (корпус из трёх цилиндров) расположенных на разных уровнях, две из которых вливаются своими осями в основную панель. Одна состоит из двух дисков со шкалами, которые показывают минуты и десятки минут, а вторая демонстрирует работу большого балансового колеса из титана. Из за своеобразной формы часы получили прозвище в народе "Мики Маус"

Визуальный образ Opus Eleven выполнен в духе абстракционизма. Основной циферблат состоит из множества валиков и шестерней, на которых в хаотичном порядке располагаются 24 панельки с половинками цифр, каждый час «взрывающиеся» и собирающиеся в соответствующее число в самом центре табло. Задняя панель выполнена из прозрачного трехслойного стекла и обнажает 566 деталей механизма на 155 камнях.
В ограниченный тираж серии вошло всего 111 экземпляров.
Посмотреть устройство этого механизма можно здесь https://www.youtube.com/watch?v=TI3pFW6AVjM

Видел такие у одного человека на руке, он коллекционер дорогих часов и автомобилей. Никогда не забуду как он стучал пальцем по стеклу и ругался на некорректную работу часов

[korovin]

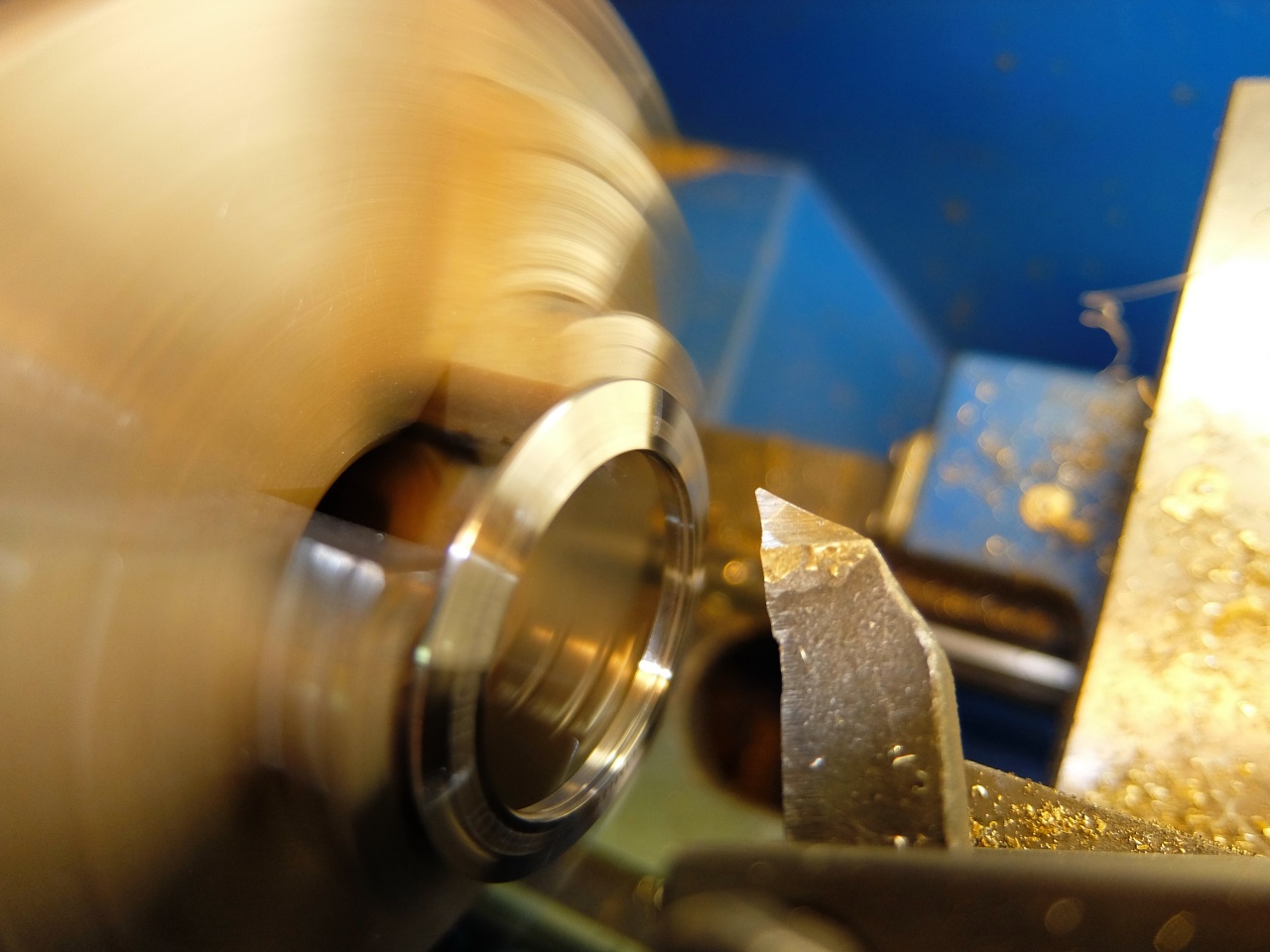

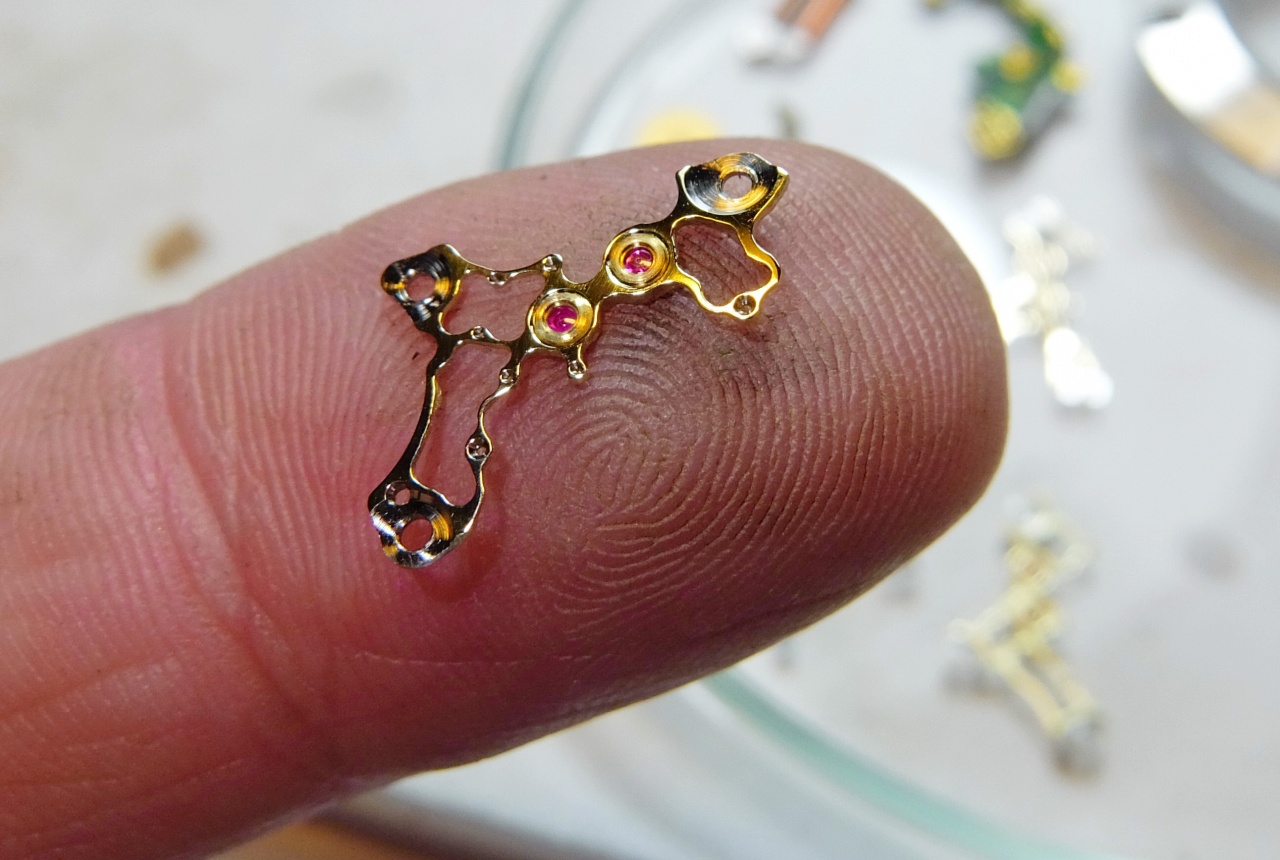

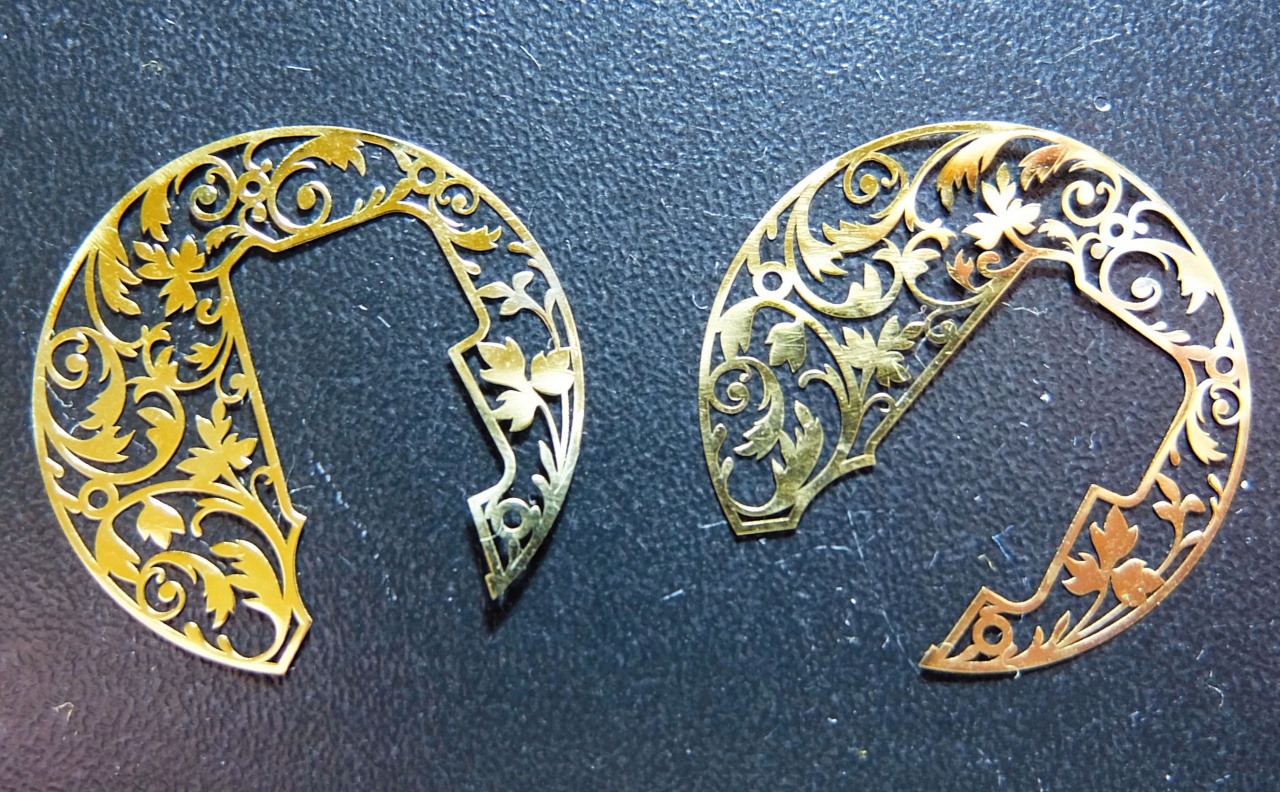

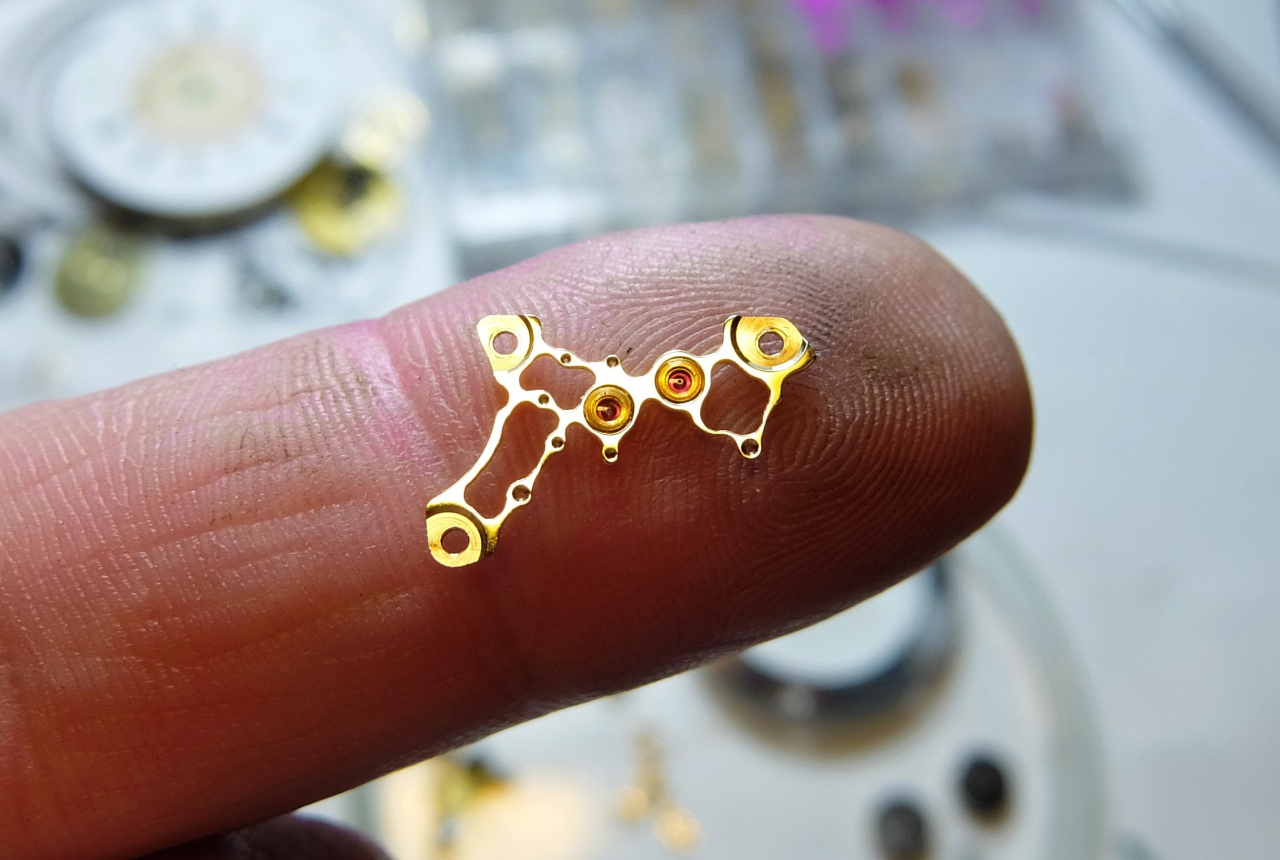

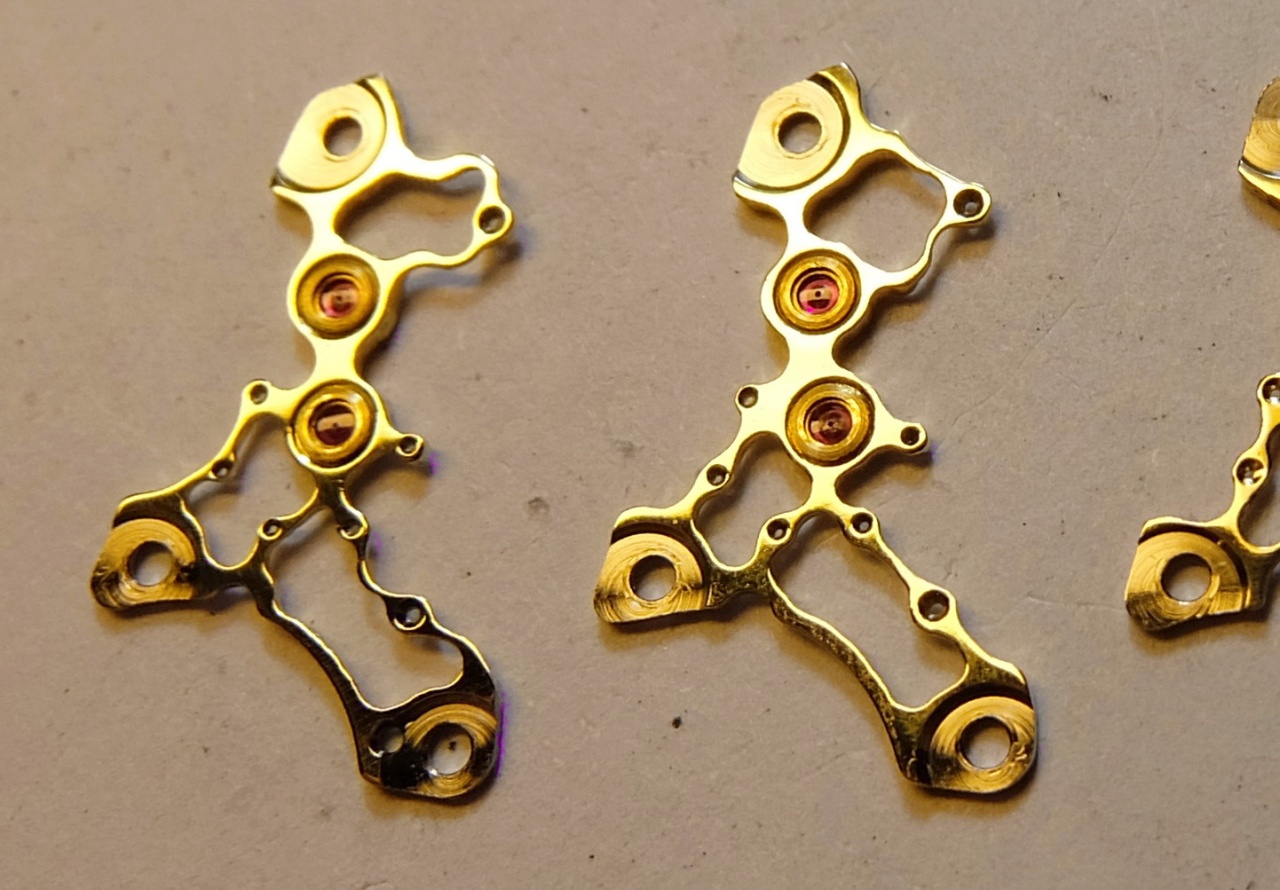

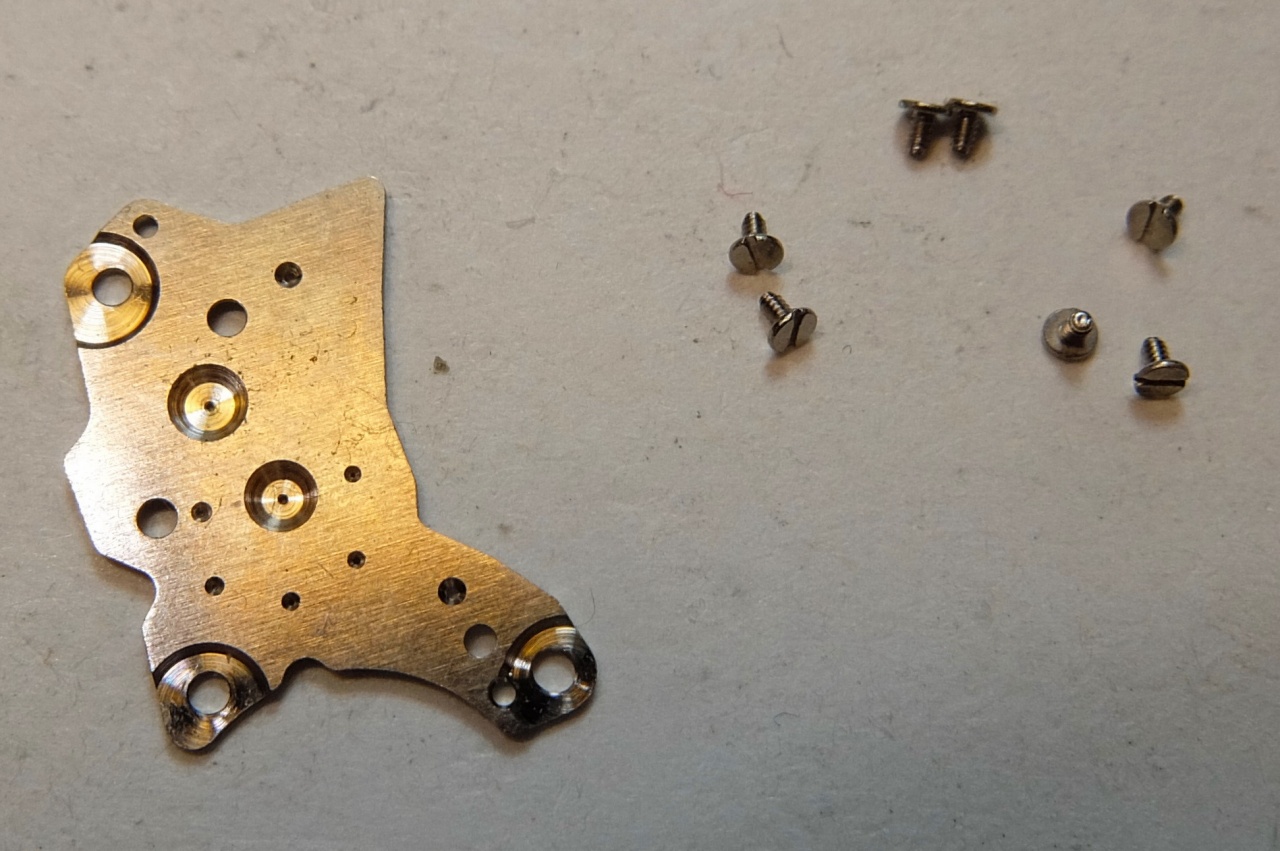

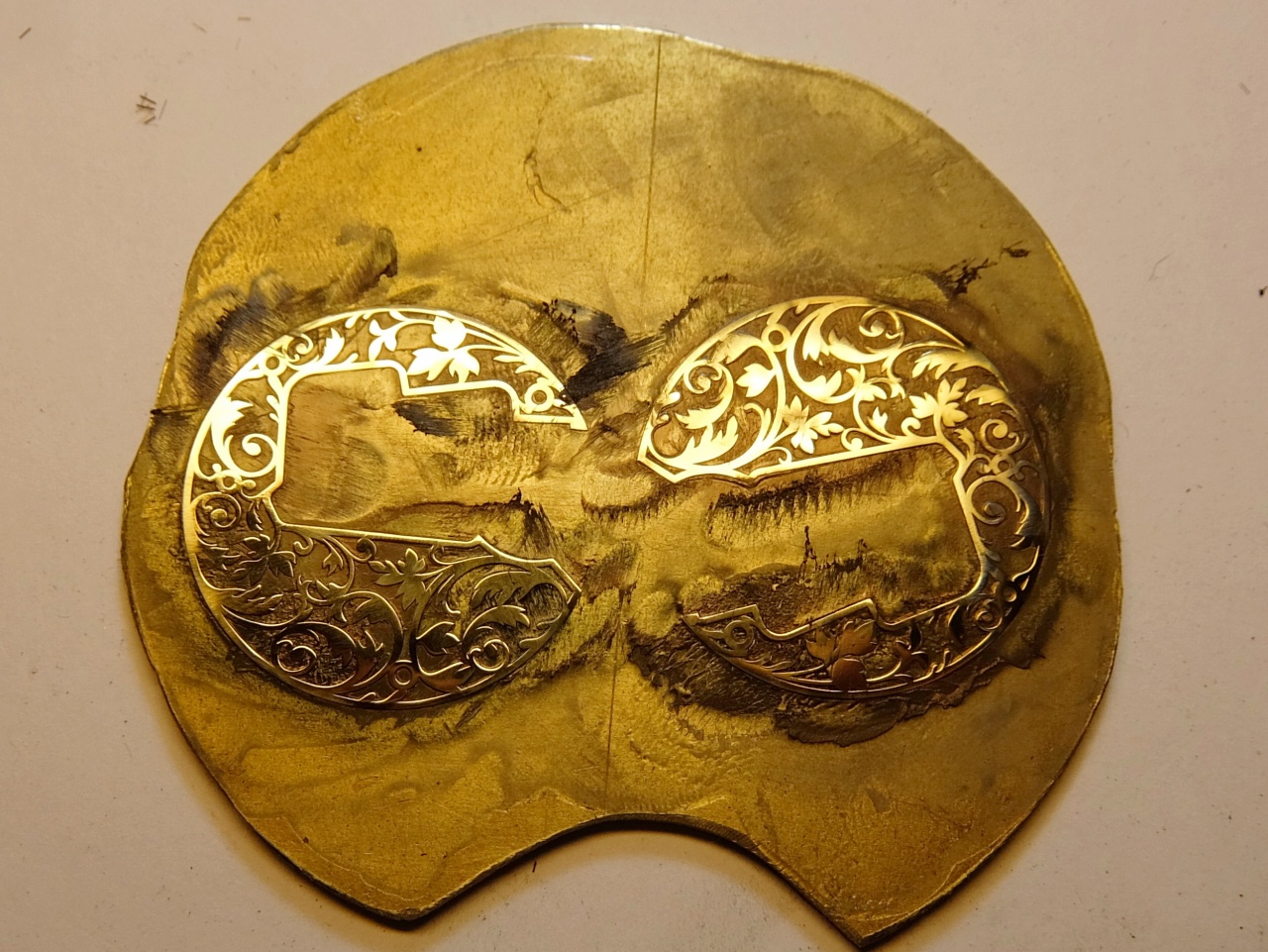

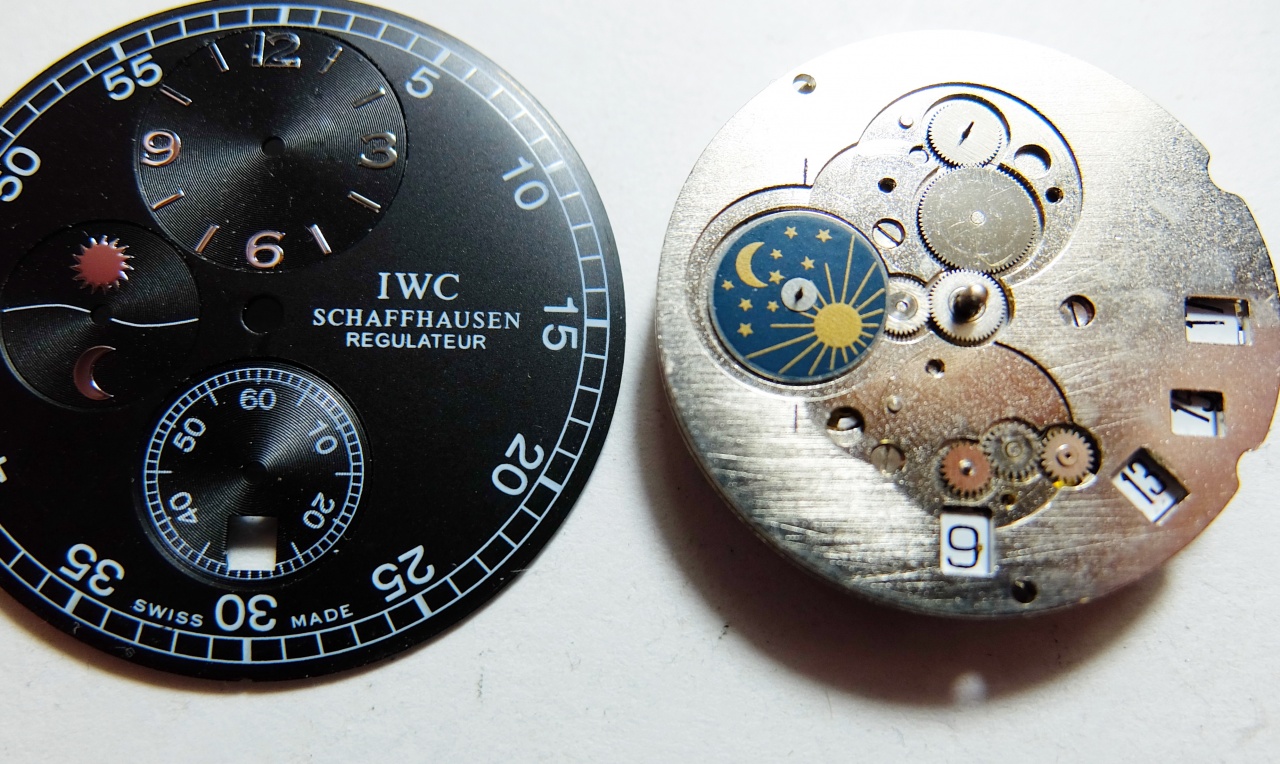

Пожалуй самый простой вариант внести изменение в дешёвые часы.. Так сказать, «Эконом класс».

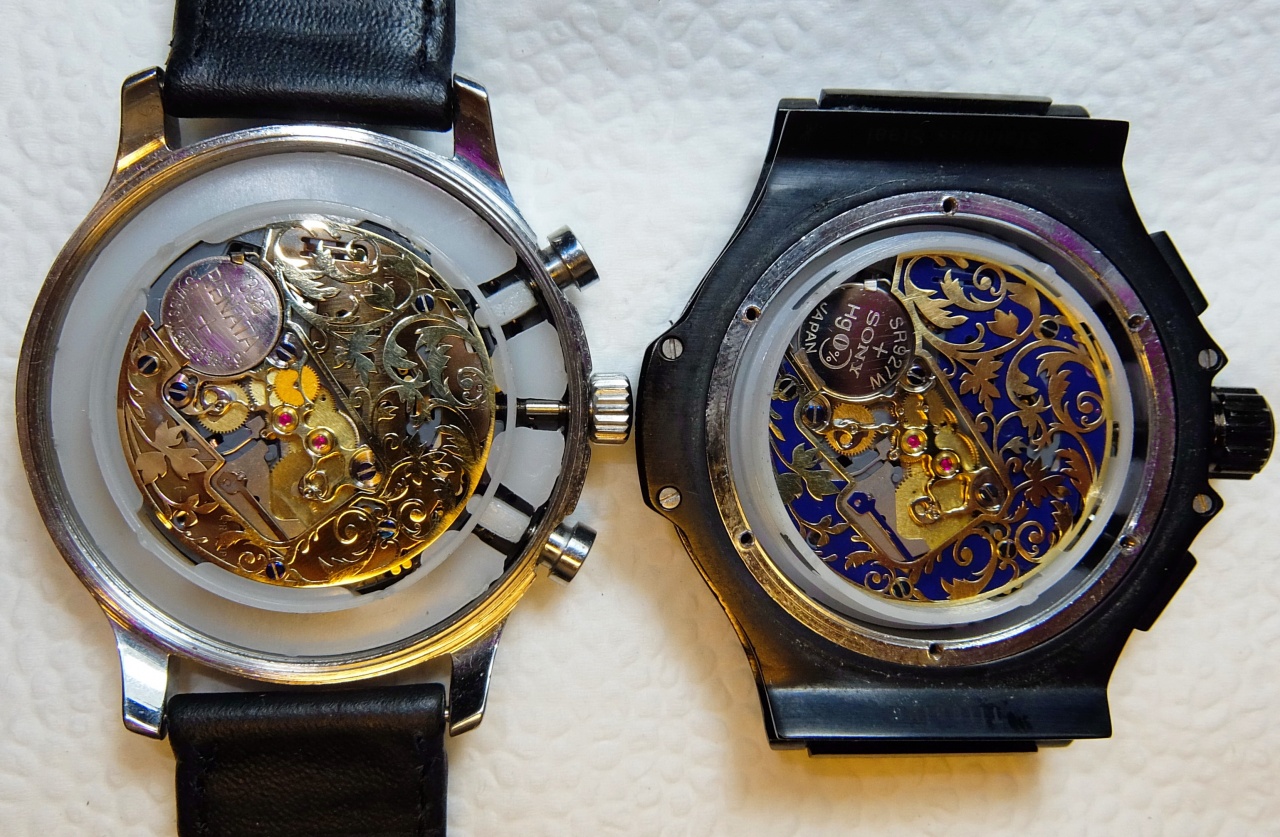

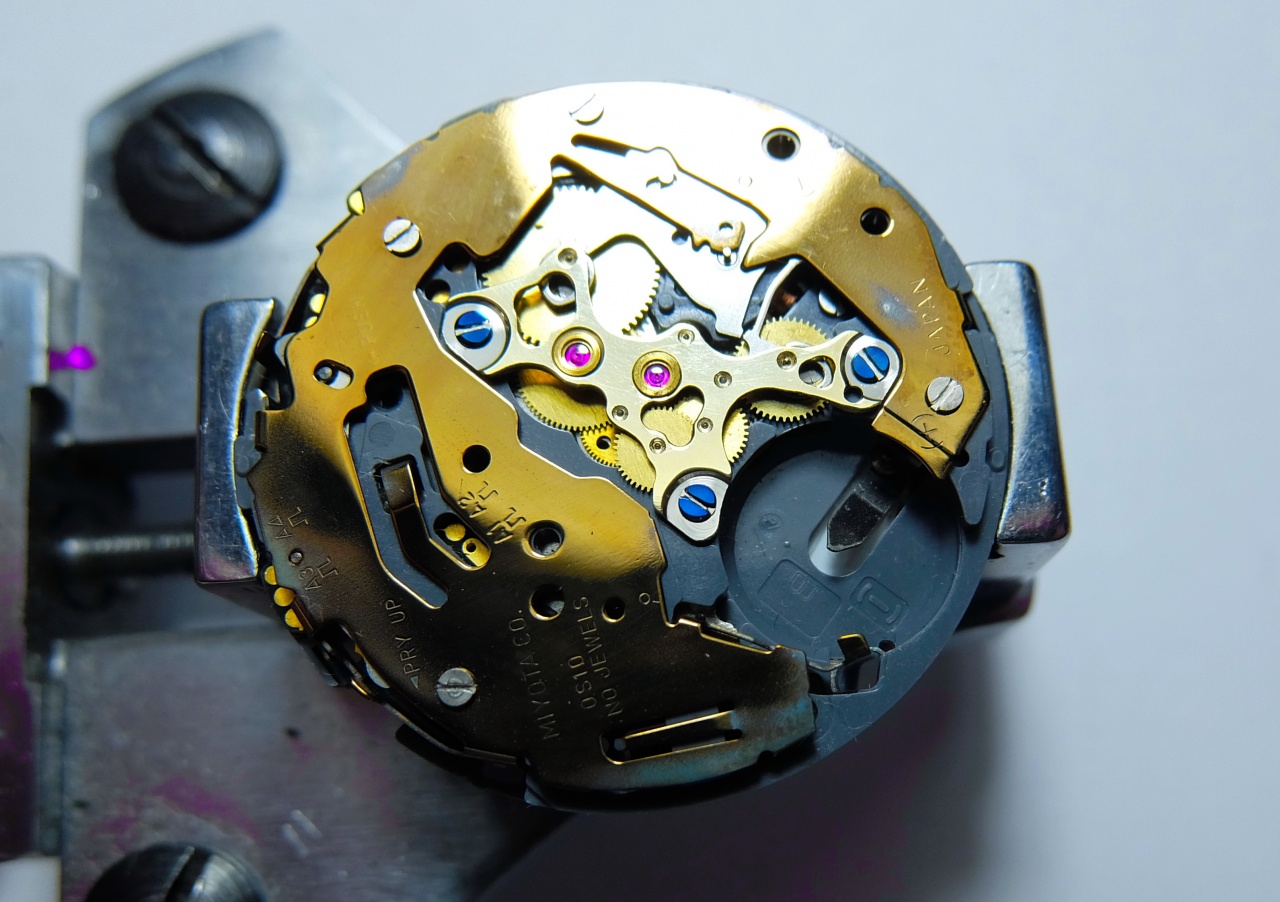

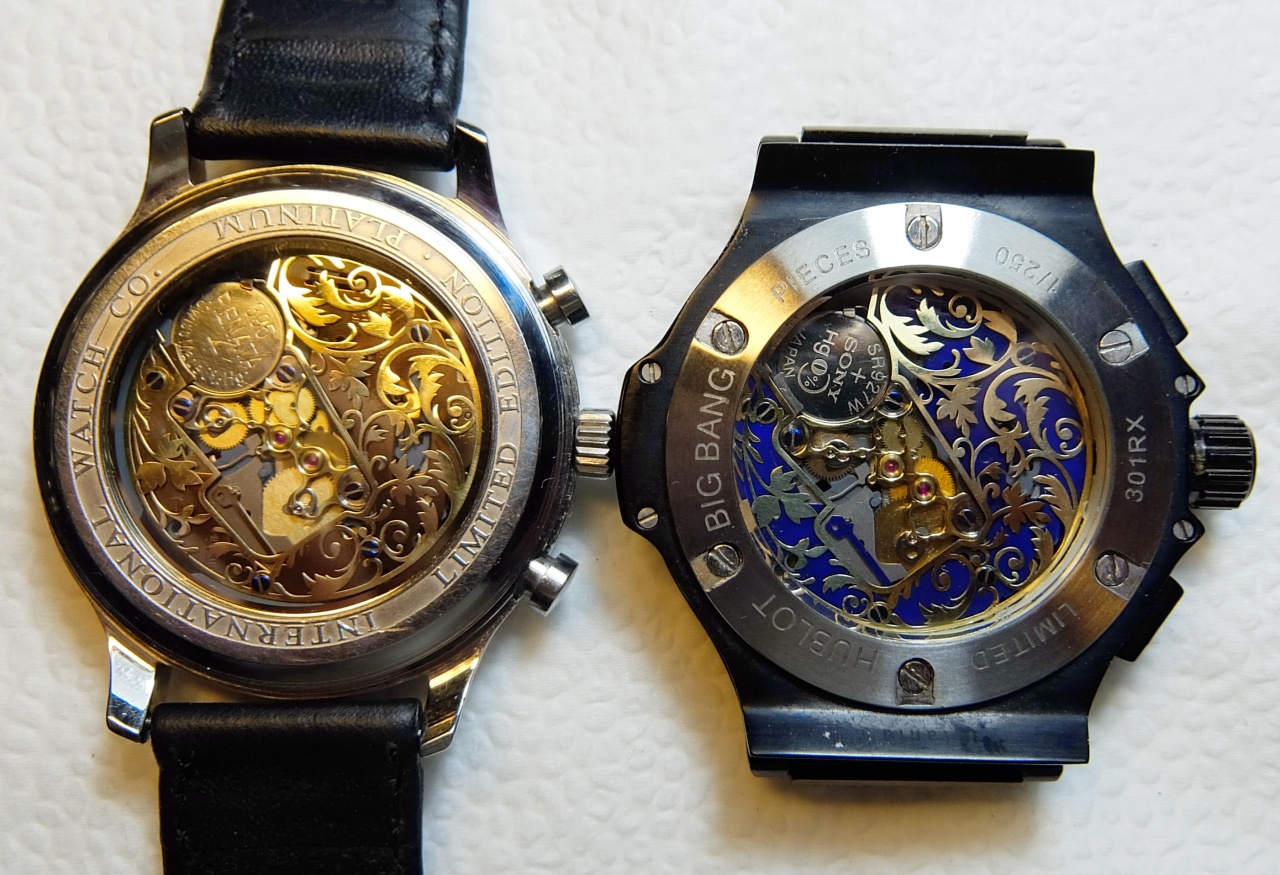

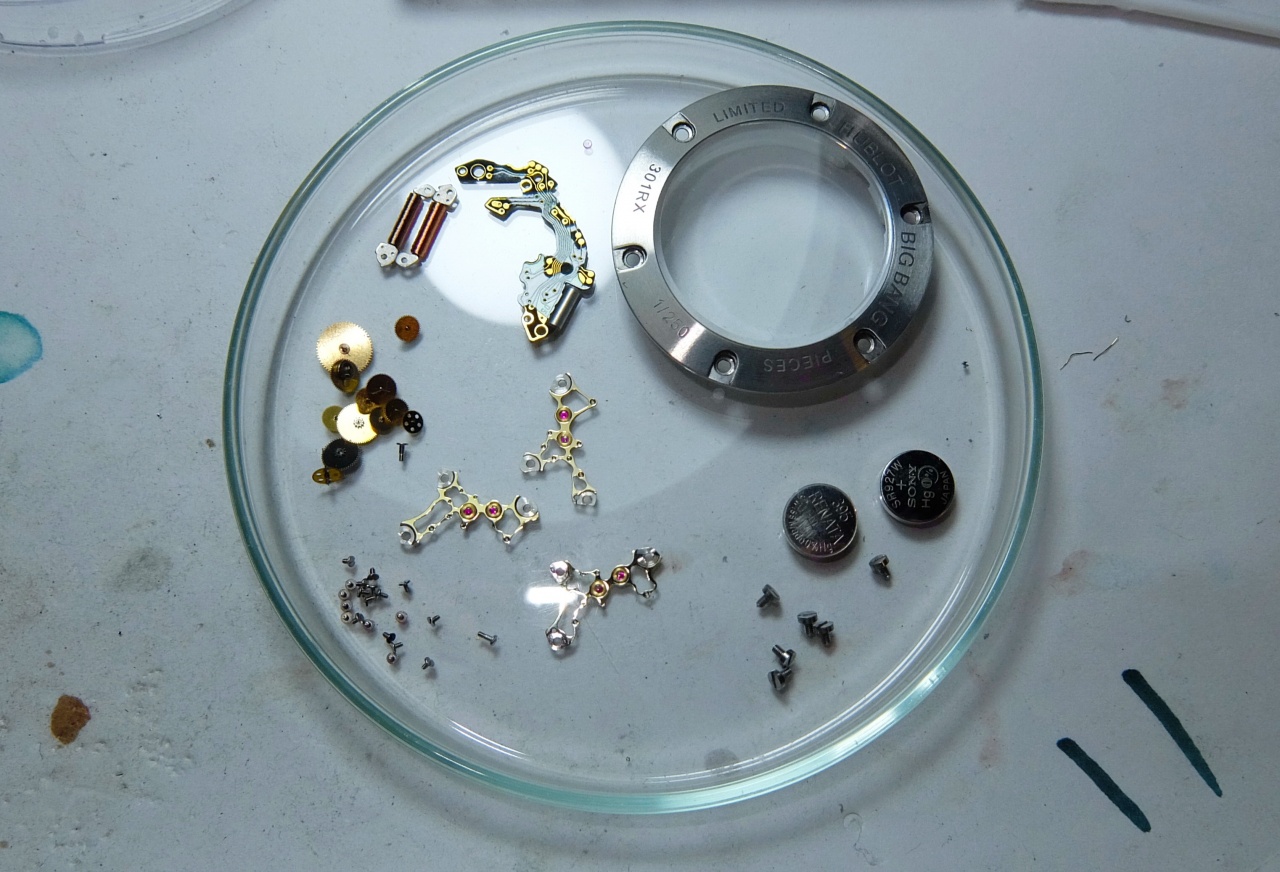

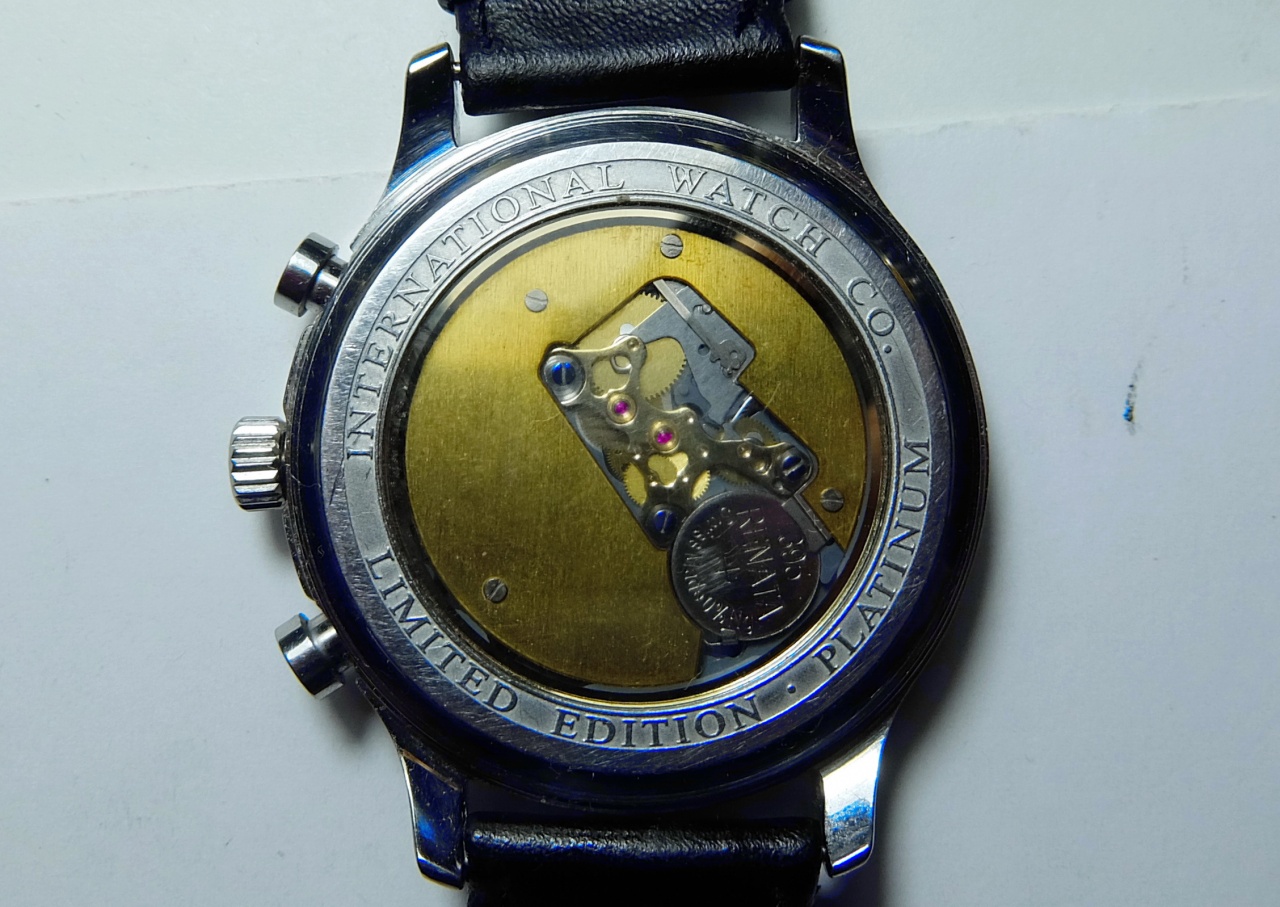

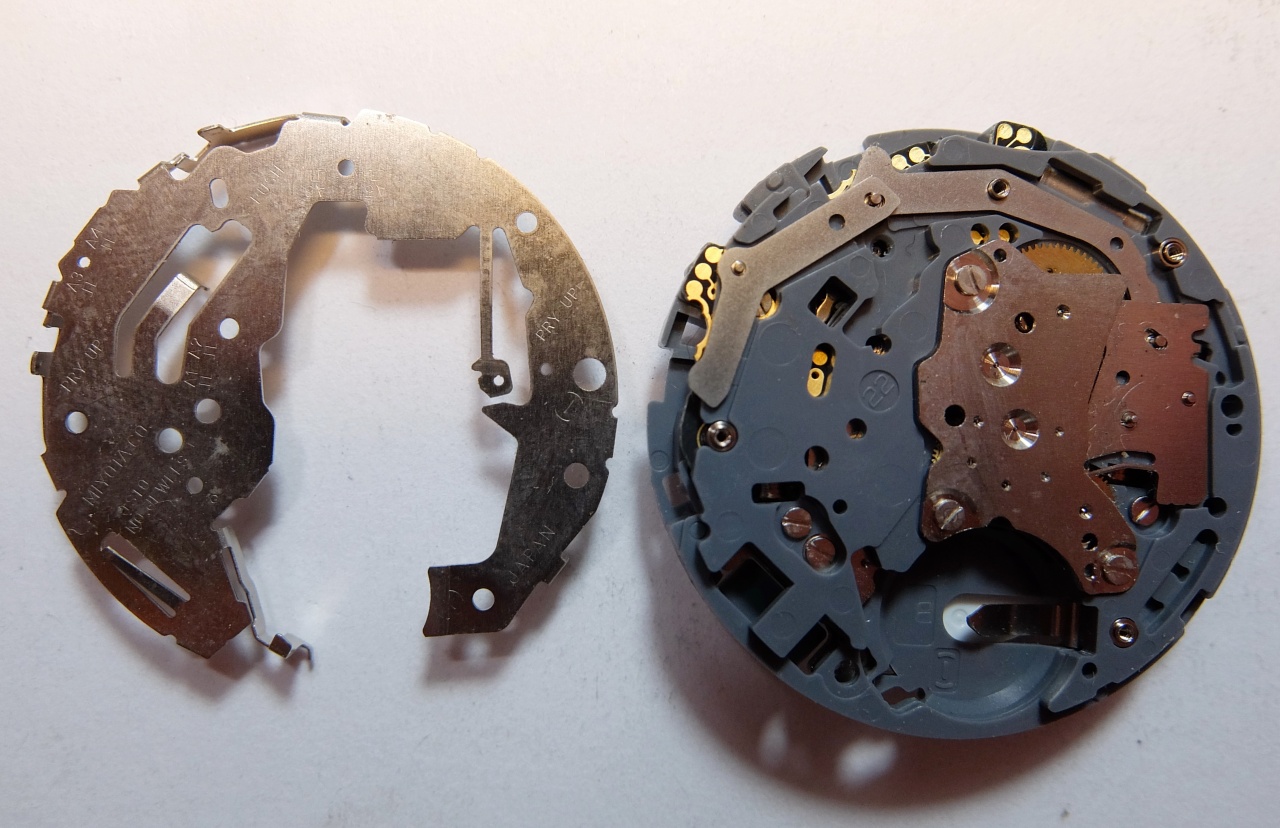

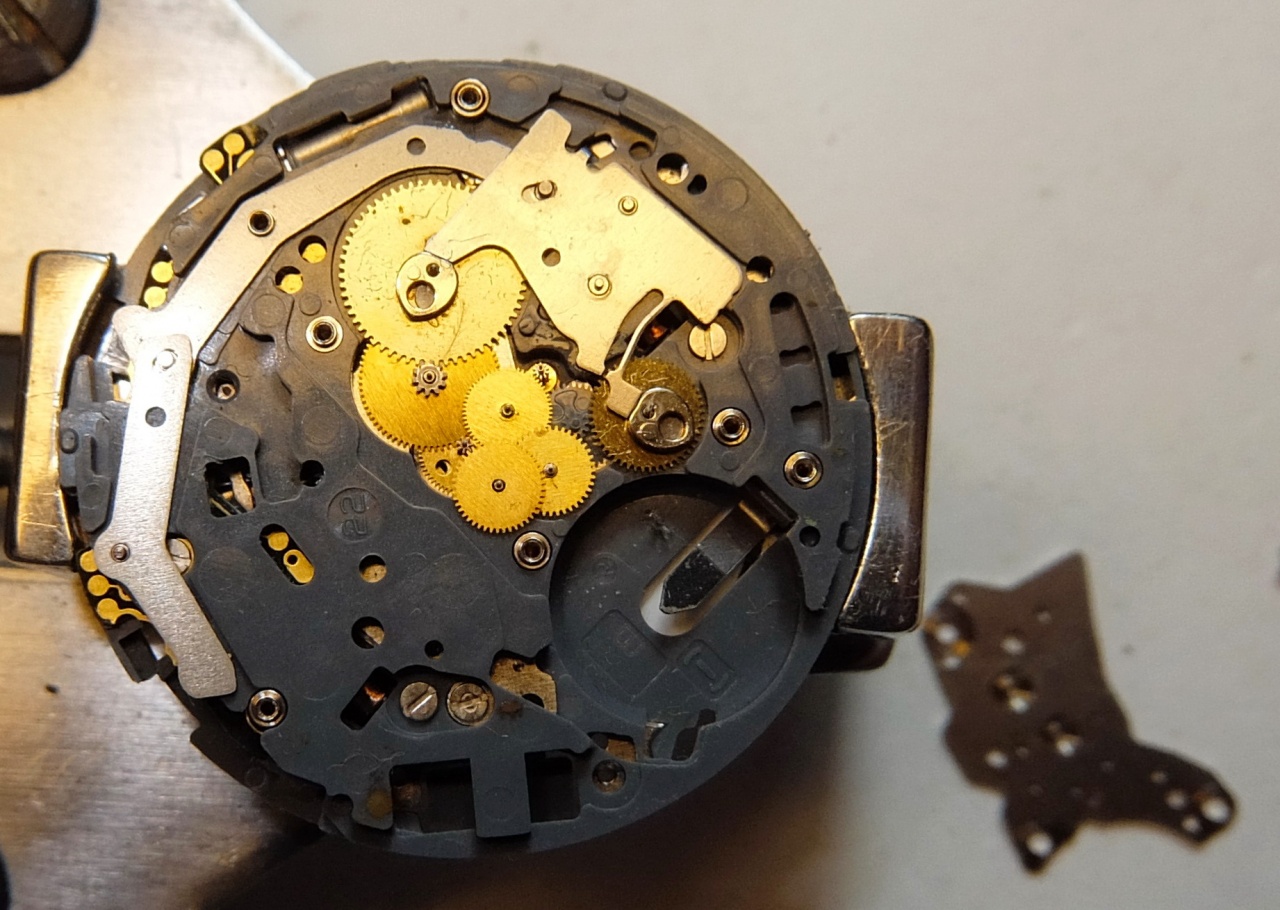

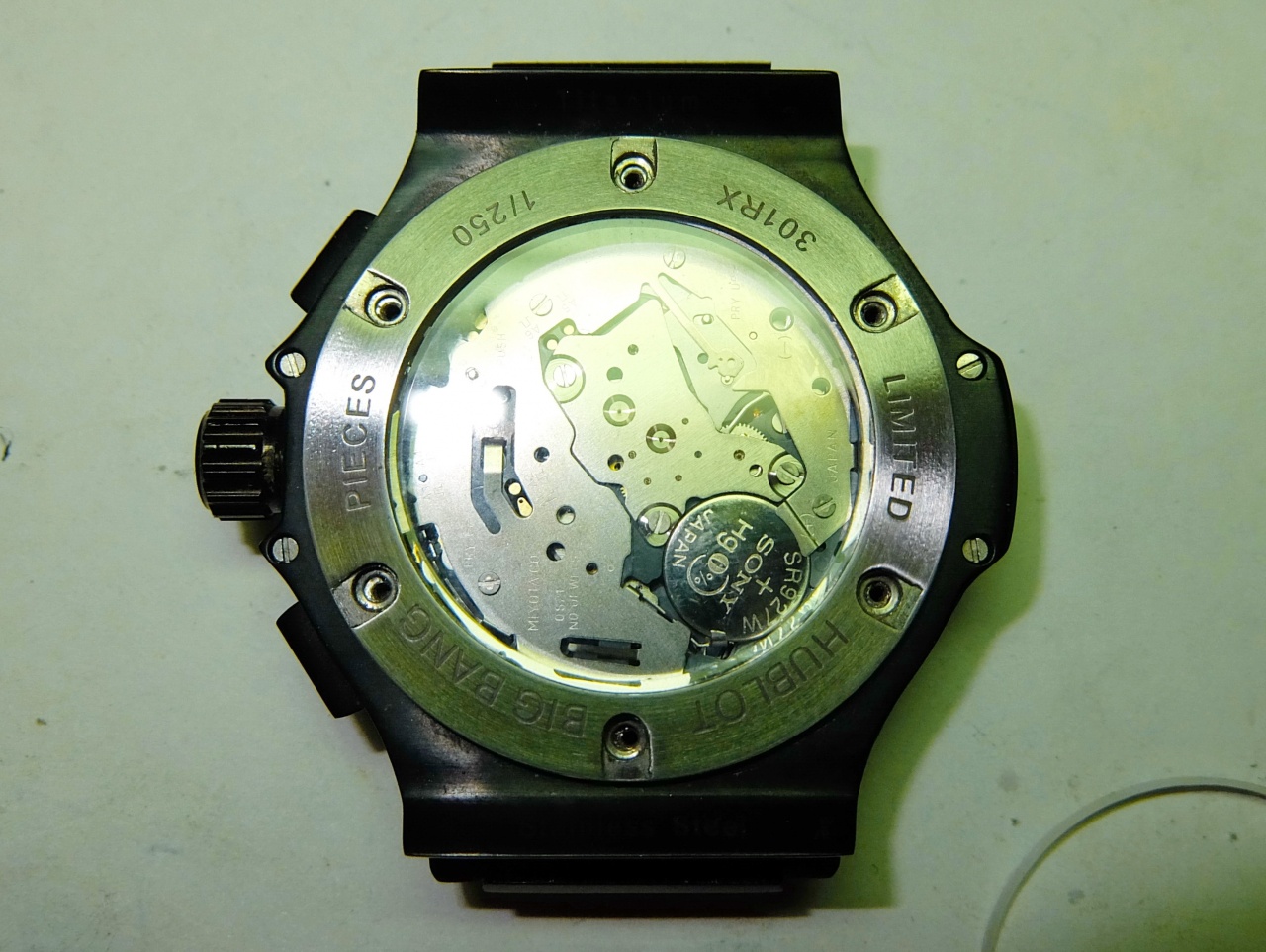

На фото кварцевый хронограф Miyota в процессе «Апгрейда»

[Sergei77]

Сообщение от korovin

На фото кварцевый хронограф Miyota в процессе «Апгрейда»

Помнится, тут один товарищ кварцевый скелетон искал.
