Советы от часового мастера Душана Грујић

Graf · #**141** 15.06.2012, 09:25

Понимаю что несколько опаздал со снимком, но для наглядности возможных допусков всётаки выложу.
Оси сплита почемуто все имеют овальное сечение, поэтому и диаметр указан по максимуму. Детали все новые.

dmvt1 · #**142** 15.06.2012, 10:53

Дима, не исключено, что это специально сделано для уменьшения трения путем минимизации площади поверхности контакта. Нагрузок там ноль, люфт в этом месте ни на что никакого влияния не оказывает, как собственно и в любом другом хронографе.

Graf · #**143** 16.06.2012, 12:18

Цитата:

Сообщение от dmvt1

уменьшения трения путем минимизации площади поверхности контакта.

Добрый день dmvt1.
Рад бы оправдать, но скорее никто об этом не задумывался, это "небольшое" откланение. Теперь осталось придумать с какой целью припуск отверстия втулки 10% от диаметра оси. Да и вобще наши анегдоты не на пустом месте появлялись, круглое таскаем, квадратное катаем...

Graf · #**144** 09.07.2012, 23:40

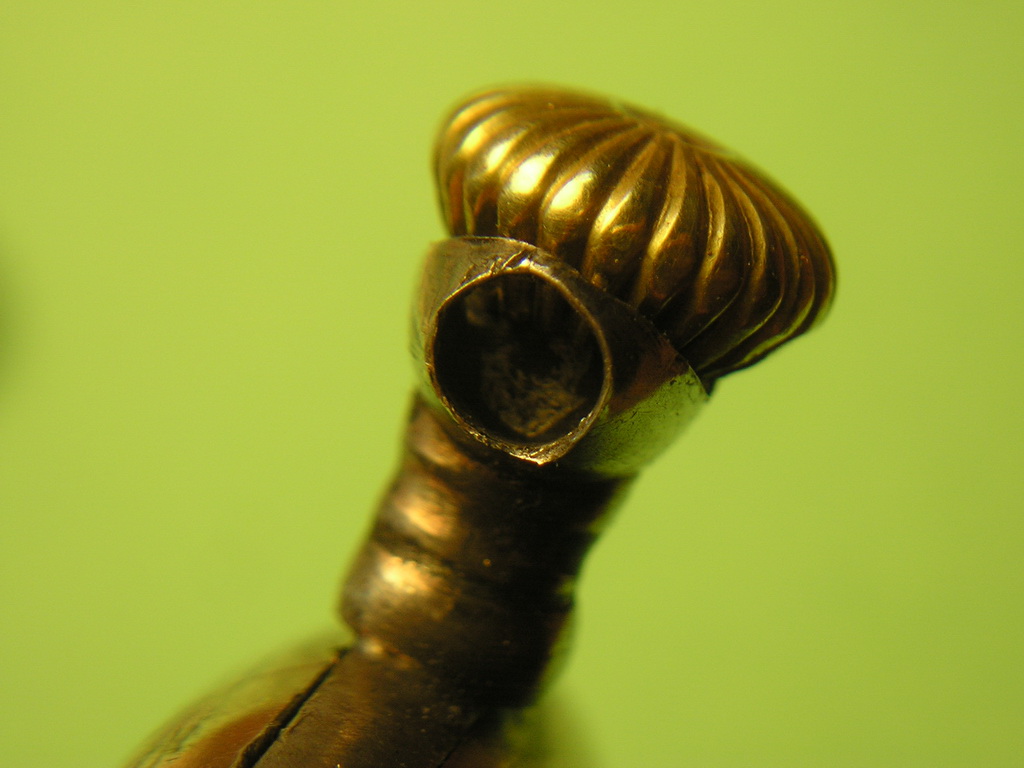

Знакомая картина, часики простенькие, ювелиру дурить голову нет экономической целесообразности.

Душан Грујић · #**145** 10.07.2012, 00:36

Цитата:

Сообщение от Graf

Знакомая картина, часики простенькие, ювелиру дурить голову нет экономической целесообразности.

Добрый вечер, всем!

Легче купить готовых футоров чем их изготавливать. Бранд "Torpedo" как на фото еще можно купить. Кому нужно, адрес поставщика по ЛС.

С уважением

Душан

Андрей Бабанин · #**146** 10.07.2012, 01:34

Все сплиты, что мне попадались были с чудовищным зазором - похоже, что не ось, а трубочка (футер) стрелки участвует во взаимодействии с стенками трубочки внешнего колеса.

Graf · #**147** 10.07.2012, 07:13

Добрый день Душан.
ОЧЕНЬ ПРАКТИЧНАЯ НОВОСТЬ!
Я кстати встречался с такими вставками в часах, с удовольствием купил-бы, хотя асартимент невелик. На моих снимках посадка одной на 4 сотки меньше чем другой. Плотненько подгонял каждую в своё гнездо.

Wlad · #**148** 18.07.2012, 20:58

Интересно, а кто-нибудь знает технологию и процесс изготовления заводной головки . Было бы интересно узнать каким способом делают внутреннюю проточку . У меня есть небольшие наработки, но это не промышленный способ.

OddyRash · #**149** 18.07.2012, 23:14

Цитата:

Сообщение от Wlad

каким способом делают внутреннюю проточку

Торцевой фрезой делают. Торец заточен подобно зубьям заводного триба.

Душан Грујић · #**150** 19.07.2012, 10:53

Доброе утро, всем!

У меня есть вопрос. Я хотел бы посмотреть, как вы организуете маленький инструмент на верстаках чтобы избежать путаницы и потери времени чтобы избежать непрерывного поиска.

Имею воле изготовить чего-то что будет нужно чтоб лучшее организовал рабочее место.

Будет интересно услышат любые идеи.

С уважением

Душан
