Обзор часовых механизмов

[Ego]

Вложение 102539

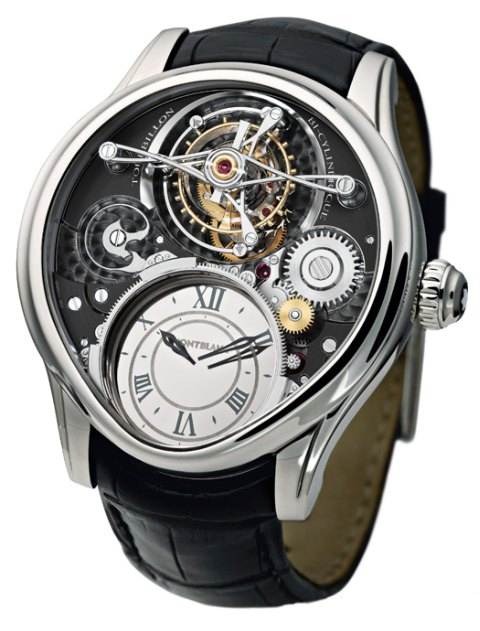

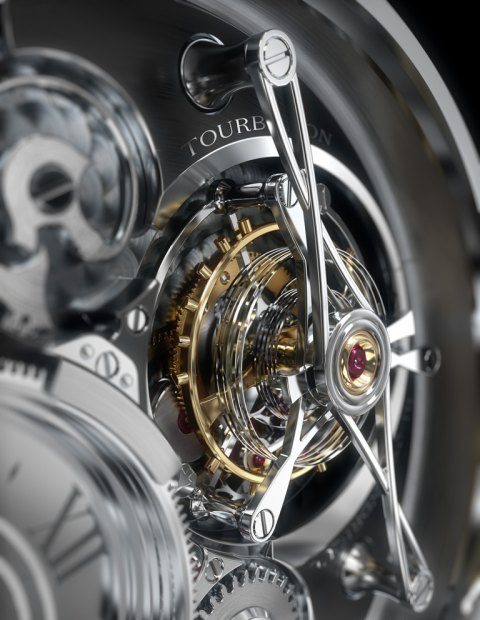

Montblanc представил эксклюзивное усложнение в новинке Tourbillon Bi-Cylindrique. Это первые наручные часы с турбийоном, оснащенным двойной цилиндрической пружиной баланса. Эту смелую идею воплотили в жизнь часовщик Деметрио Кабидду и его коллеги.
Tourbillon Bi-Cylindrique отдает должное изобретению, которое занимало важное место среди измерительных приборов два столетия назад. Цилиндрические пружины баланса были изобретены в конце 18-го века и были установлены в морские хронометры, чья точность и стабильность показателей до сих пор вызывает восхищение часовщиков и ученых.
Как и стандартная пружина баланса, цилиндрическая сделана из эластичного металла; но вместо вращения из стороны в сторону она вращается вокруг своей оси. Это устраняет эксцентричность центра тяжести, который всегда считался слабым местом спиральных пружин баланса. Второе преимущество цилиндрической пружины баланса – ее концентричность и симметрия. Это обязательные условия изохронизма, т.е. независимость колебаний пружины от их амплитуды.
Tourbillon Bi-Cylindrique имеет две цилиндрические пружины баланса, расположенные одна внутри другой, каждая со своим диаметром, но обе с идентичным крутящим моментом. Пружины совершают противоположные движения, то растягиваясь, то сжимаясь. При этом крутящий момент остается прежним, таким образом оптимизируя изохронизм.
Этот механизм был разработан инженерами Montblanc и никогда прежде не использовался в наручных часах, не говоря уже об установке его в механизм турбийона. Чтобы создать сложную конструкцию турбийона, специалисты Montblabc тратят более трех недель.
Новый TourbillonBi-Cylindrique выпускается ограниченной серией: один экземпляр из платины, 8 штук из белого 18-каратного золота, 8 штук из розового 18-каратного золота.

Вложение 102540

Montblanc Collection Villeret 1858 Tourbillon Bi-Cylindrique
Механизм: турбийон с ручным заводом, Калибр МВ М65.63
Размеры механизма: диаметр – 38.4 мм, высота – 10.3 мм
Количество деталей: 284
Камни: 26
Запас хода: 46 часа
Частота колебаний баланса: 18 000 пк/час (2,5 Гц)
Турбийон: диаметр – 18.4 мм, 95 деталей, вес – 0,96 грамм, совершает один оборот за одну минуту
Корпус: платина (1 шт.), розовое золото (8 шт.), белое золото (8 шт.)
Сапфировое стекло с антибликовым покрытием
Размеры корпуса: диаметр 47 мм, высота 15 мм
Водонепроницаемость: 30 метров
Коронка с перламутровой эмблемой Montblanc
Стрелки: черные металлические на сапфировом диске
Ремешок из кожи аллигатора с золотой или платиновой застежкой

Источник: http://luxwatch.ua/news/view/1022

[Ego]

Вложение 112467

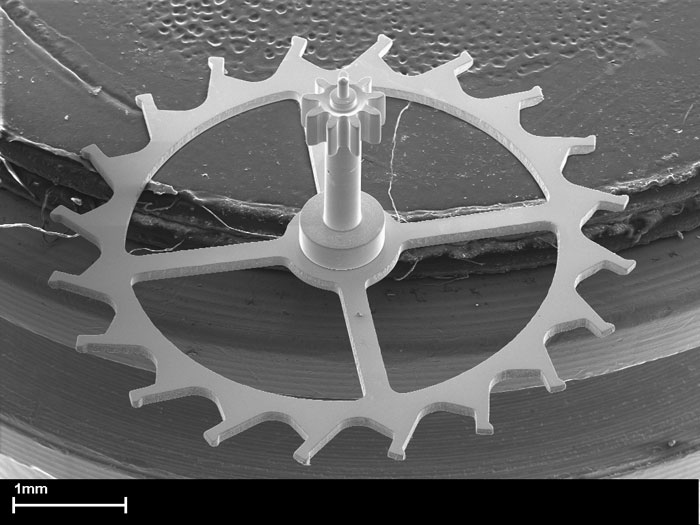

Новый калибр UN-118 от Ulysse Nardin, представленный на выставке Baselworld-2011, подтверждает лидирующие позиции бренда в инновационном использовании авангардных материалов в часовой индустрии.

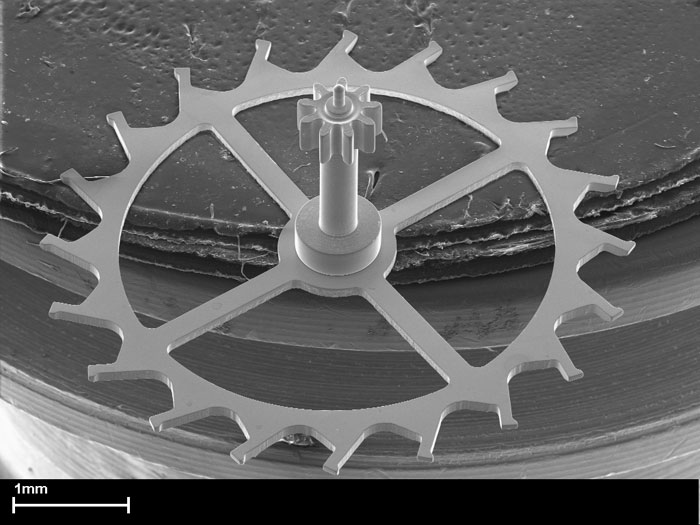

Спуск нового механизма производится совместно с компанией Sigatec из Sion (Швейцария). Последняя является сегодня единственной компанией в мире, владеющей нанотехнологией для производства DIAMonSIL (революционный сплав кремния и искусственных алмазов, очень легкий, но твердый материал, который практически полностью устраняет трение и, соответственно, необходимость в смазке спуска).
Калибр UN-118, диаметром 31,60 мм, толщиной 6,45 мм, состоит из 248 деталей, на 50 камнях, с кремниевым волоском, балансовой частотой 28800 полуколебаний в час (4 гц), запасом хода 60 часов, с функциями индикации часов, минут (центральные стрелки), секунд (на боковом циферблате), запаса хода, даты (на 6 часах, с быстрой корректировкой ее вперед и назад).
Механизм декорирован Côtes de Genève, Circular Côtes de Genève, Circular graining, Diamond angling (покрытие сплавом платиноидов).
Калибр сертифицирован COSC в качестве хронометра.

Вложение 112468Вложение 112469Вложение 112470Вложение 112471Вложение 112472

Источник: http://forums.timezone.com/index.php...=5586495&rid=0

[bellachao]

вчера РР представили новый кремневый баланс GyromaxSi из Silinvar и обновленную систему спуска Pulsomax
*коротко этапы кремневой интервенции PP:
2005-первый спуск из silinvar,не требующий смазки
2006-волосок баланса Spiromax
2008-спуск Pulsomax

примененная композиция этих трех элементов в механизме 240 Q Si получила название Oscillomax

1.GyromaxSi

баланс состоит из silinvar и 24К золота
концепция была опробована еще в 40г,запатентована РР в 1951 году
2.спуск Pulsomax

3.Spiromax

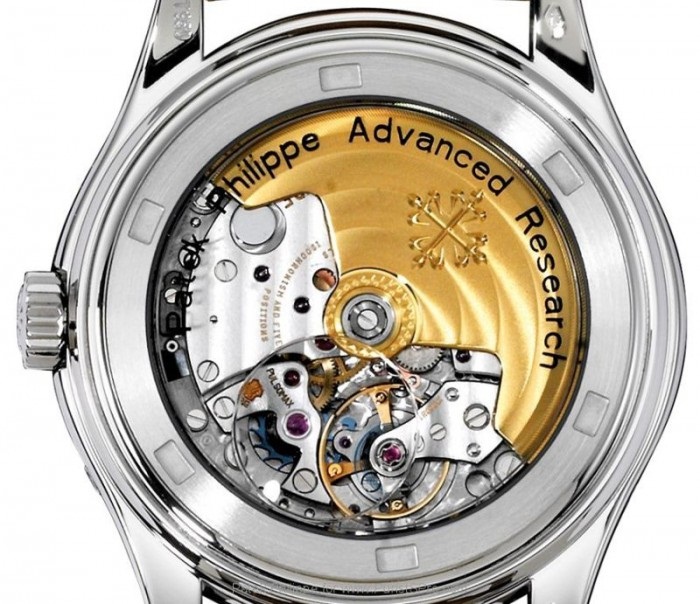

вот как это выглядит в сборе:

фото:watchtime.com
Patek Philippe подала заявку на получение в общей сложности 17 патентов в сочетании с Oscillomax сборки в целом, а также подала патентные заявки на его отдельные компоненты
Система будет опробована в модели 5550Р(вечный календарь),выпуск составит 300шт.
http://www.worldtempus.com/uploads/R...P_img7.jpg.jpg

и немного о том что привносит эти технология(silinvar):
Спуск Pulsomax не требует смазки, что упрощает обслуживание и повышает долгосрочную надежность. silinvar дает точность изготовления, низкую плотность(почти в 4 раза от традиционных материалов) и равномерность распределения масс, повышает антимагнитные характеристики и устойчивость к коррозии,обладает жесткостью и высокой ударопрочностью.
Применительно к новому балансу GiromaxSi
достигнуты качественные изменения в производительности(например резерв хода в механизме удалось поднять до 70ч)
а также в таких критериях как переменный момент инерции и аэродинамическое трение.

например резерв хода в механизме удалось поднять до 70ч)
а также в таких критериях как переменный момент инерции и аэродинамическое трение.

[Ego]

Вложение 118042

Хронометры лимитированных серий Patek Philippe Advanced Research уже несколько лет оснащаются спиралями баланса Spiromax, сделанными из материала Silinvar. Он не требует смазки, не реагирует на температурные изменения, не подвержен воздействию магнитного поля и коррозии. Его использование в спирали баланса позволяет обеспечить стабильность частоты полуколебаний и, в конечном счете, улучшить точность хода часов. В прошлом году такая спираль появилась, к примеру, в автоматическом механизме Caliber 324 и в хронографе CH 28-520. Но этого компании мало, она планирует перевести на силинвар все свои новые механизмы. Это важное объявление сделал почетный президент Patek Philippe Филипп Штерн.
Спираль Spiromax обычно шла в паре с силинваровым механизмом спуска Pulsomax. Его анкерные вилки изготавливаются в специальных ионно-плазменных реакторах, и качество их исполнения вдвое выше, чем у традиционных вилок. Они тоже заметно увеличивают стабильность и точность хода, а также, благодаря особой конструкции, потребляют меньше энергии – запас хода увеличивается на 30%.
В апреле дуэт Spiromax-Pulsomax превратился в трио. Третьим стал баланс GyromaxSi – преемник легендарного «патековского» баланса Gyromax, который разрабатывался на протяжении 1940-х годов и был запатентован в 1951 году. Обновленный узел выполнен уже не в форме колеса. Это плоский силинваровый блок, формой напоминающий песочные часы. Он утяжелен двумя 24-каратными золотыми ободками и четырьмя золотыми винтами, которые позволяют регулировать точность хода. Золото было выбрано из-за своей высокой плотности – это позволило сделать детали менее объемными, а значит и сократить уровень их сопротивления воздуху при работе механизма. Испытания показали, что новый баланс потребляет энергии на 20% меньше традиционного.
Новая комбинация трех узлов была названа Oscillomax. В разработке этих компонентов участвовал департамент перспективных исследований Patek Philippe и ряд научных организаций. Например, Швейцарский центр электроники и микротехнологий (CSEM), Институт микроинжиниринга (IMT) и Швейцарский федеральный технологический институт (EPFL). Кроме того, партнерами Patek Philippe в этом деле стали компании Rolex, Ulysse Nardin и Swatch Group.
Появление на свет узла Oscillomax было отмечено презентацией ограниченной серии из 300 часов с механизмами Caliber 240 Q Si. Все три элемента в этих калибрах присутствуют и их можно увидеть – через сапфировую крышку автоматического хронометра Ref. 5550P, который стал первым вместилищем для инновационного узла. Часы усложнены вечным календарем, запас хода составляет 70 часов.

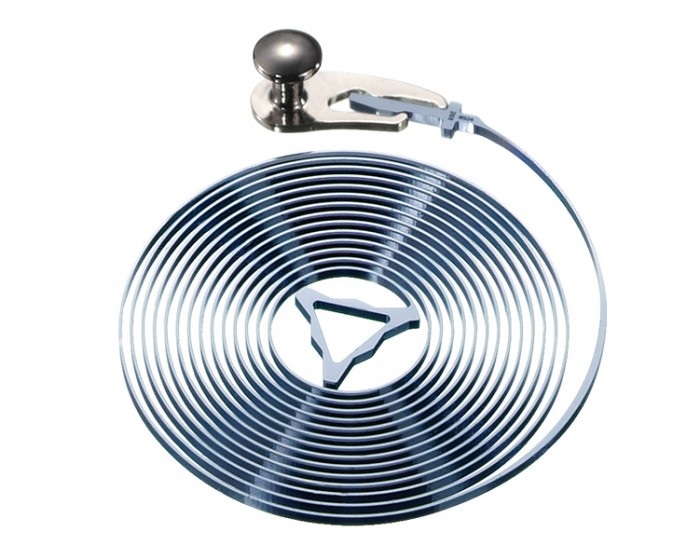

Спираль баланса Spiromax:
Вложение 118043

GyromaxSi:
Вложение 118044

Oscillomax:
Вложение 118045

Источник: http://chronoscope.ru/2011/04/patek-...pe-oscillomax/

[Ego]

Вложение 133219

Вложение 133220

В мире часопроизводства считается, что нужно некоторое время для идеального урегулирования хода нового механизма. Микроскопические неточности со временем стираются, а масло для смазки равномерно распространяется по поверхности механизма. Шведская компания Arlanch методом исследований решила разбить этот «миф». Основной целью исследований, проводимых компанией, является решение проблемы износа. В мастерской компании поставили эксперимент: под электронным микроскопом проследили за работой только что выпущенного спускового колеса (на левом фото) и колеса, которое начало свой ход 30 дней назад (на правом фото). Спусковое колесо было выбрано в силу того, что он является самым быстрым вращающимся колесом в секундном механизме и уступает в быстроте только колесу баланса.
Результат не заставил себя долго ждать. Оба колеса выглядели идентично. Эксперимент доказал очевидный факт – механизм портится в случае неравномерного распространения масла для смазки и когда его компоненты тщательно не отполированы.
Подобные эксперименты не новость для молодой часовой компании Arlanch, основанной в 2007 году Габриелем Арланчем. Ведь основная концепция бренда – выпуск экологических часов, в процессе создания которых используется золото вторичной обработки, кожаные ремешки без добавления полихлоропрена, а кварцевый механизм не содержит примесь свинца, ртути и кадмия.

Источник: http://www.pam65.ru/news.php?newsId=543

[Ego]

Вложение 144422

Вложение 144421

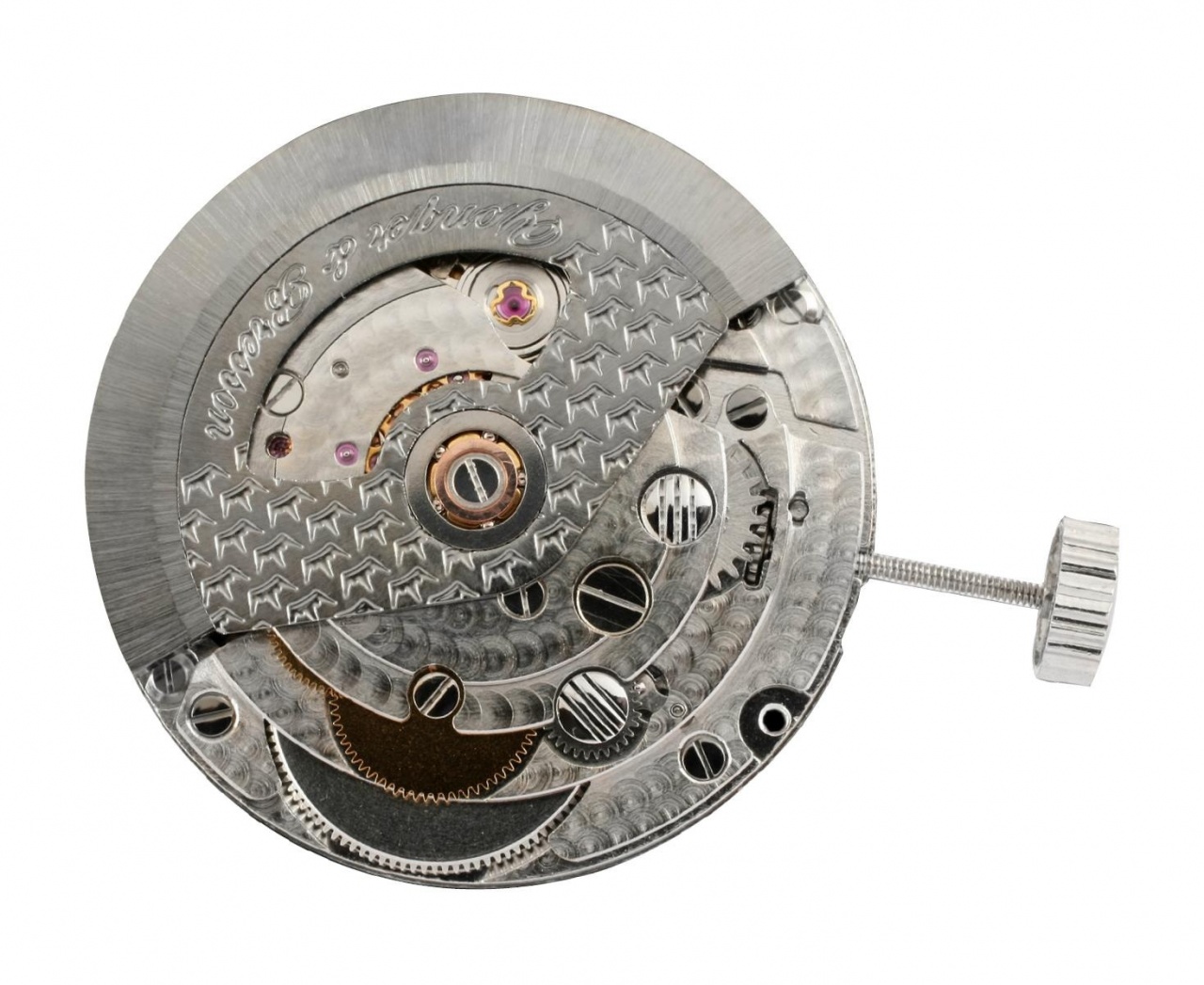

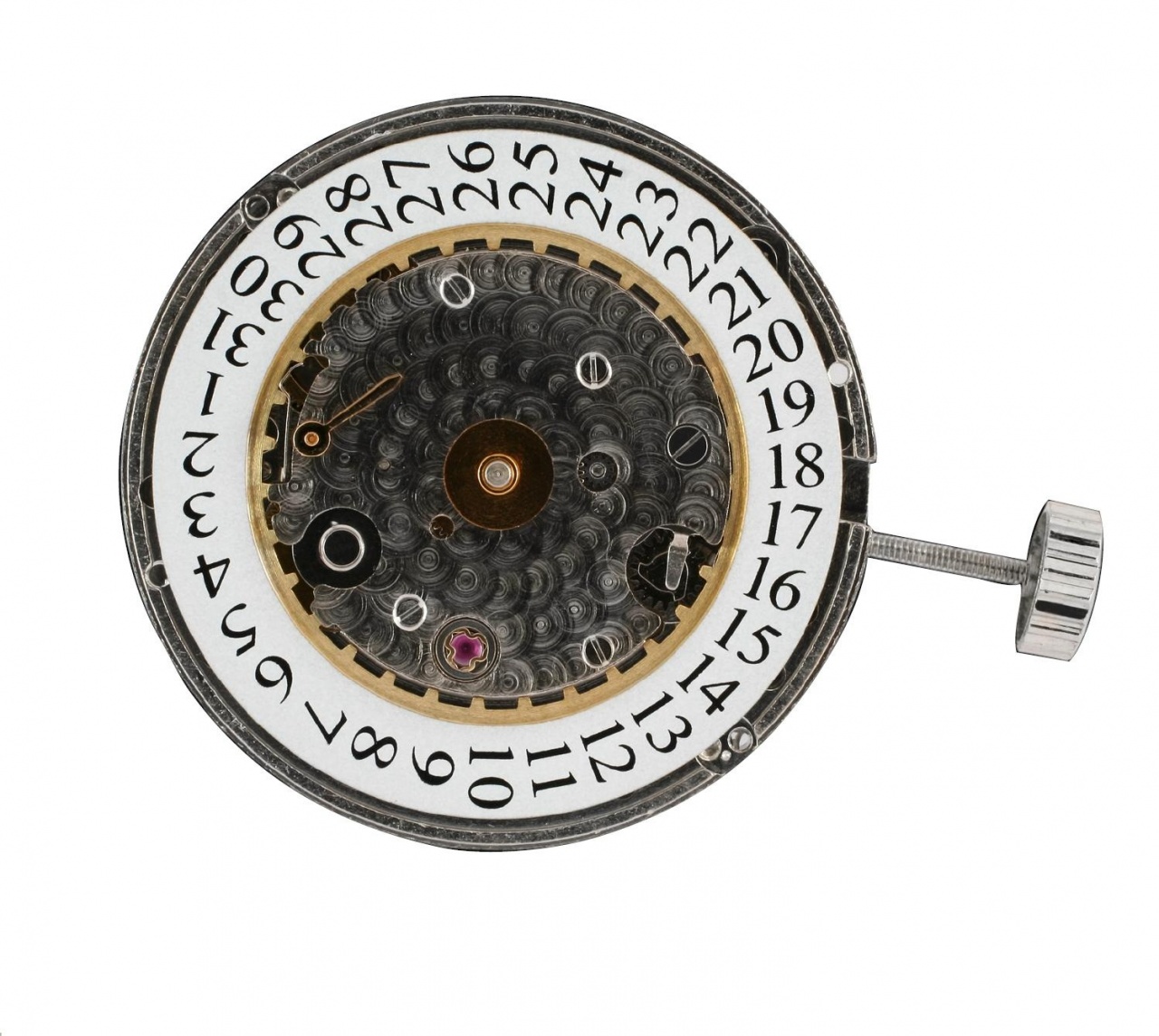

Французская Ambre Group представила свой первый автоматический часовой механизм, разработаный, изготовленный и собранный в Morteau, в Doubs department (французский производитель часов) и названный "Ambre". По заявлению Jean-Paul Boillot, директора по производству группы, для этого понадобилось два года работы специалистов Ambre Group.
Уже с момента начала выпуска этого калибра, он доступен в трех версиях, каждая из которых имеет функцию индикации даты. Первая из них является трехстрелочником с центральными стрелками, вторая - с боковым секундным циферблатом, третья - дополнена индикатором запаса хода.
Ротор с двусторонним автоподзаводом установлен на шарикоподшипниках. Калибр имеет запас хода 45 часов, 31 камень, балансовую частоту 28800 полуколебаний в час, функцию остановки секундной стрелки.
В будущем предполагается выпуск автоматического механизма "Ambre" с другими усложнениями, в том числе с хронографом, индикатором фаз Луны, вечным календарем, турбийоном, а также в скелетонизированном варианте.

Источник: http://forums.timezone.com/index.php...=5749300&rid=0

[Ego]

Вложение 145225

Вложение 145226

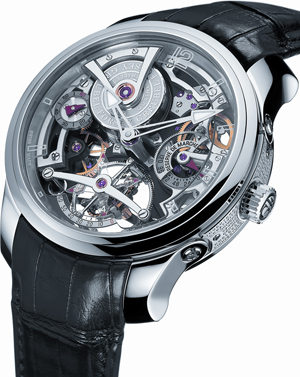

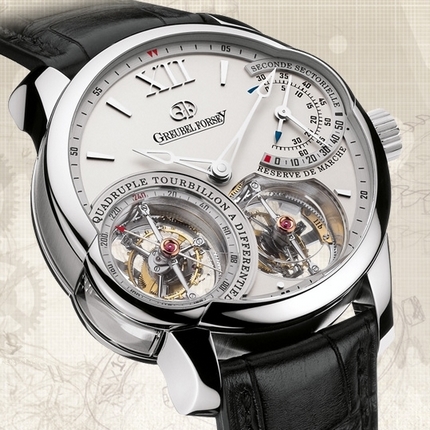

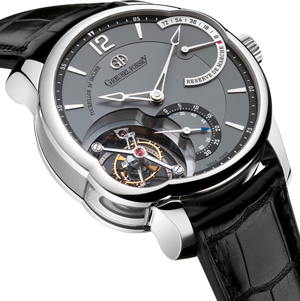

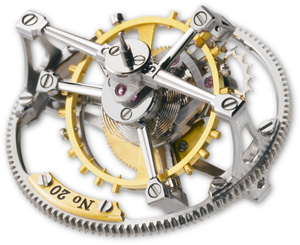

Лауреатами Женевского часового Гран-При (Grand Prix d’Horlogerie de Geneve-2009) стали модель хронографа Greuel Forsey Double Tourbillon 30° Technique (в категории усложненных часов) и англичанин Энтони Рэнделл (признан лучшим часовщиком). Именно произведения Рэнделла и Ричарда Гуда в области многоосных турбийонов были для Greubel Forcey начальной точкой в их путешествии во времени. Задумка турбийона как средства, которое позволило бы повысить точность балансовых часов за счет снижения возмущений, вносимых силой тяготения, появилась больше 200 лет назад. Бреге разрабатывал замысел турбийона для карманных часов, которые находились бы преимущественно в вертикальном положении. В наручных часах, меняющих свое положение в пространстве, дополнительный довольно сложный модуль не только не приносил нужного эффекта, но и постоянно ухудшал показатели. Так и возникла мысль многоосных турбийонов. В первых двухосных механизмах угол между осями составлял 90°. Влияние гравитации уменьшилось, а показатели точности ухудшились. Маленькие размеры корпуса наручных хронографов ограничивали размеры кареток турбийона. Уменьшение баланса мгновенно повлекло за собой снижение момента инерции. Инерционные свойства снижались пропорционально почти кубу перемены диаметра. В конце концов часы получались сложнее, мощнее и хуже по главным характеристикам, чем стандартные. Чтобы приспособить турбийон к наручным часам, Грюбель и Форси изобрели конструкцию, новейшую в истории часового мастерства: двойной турбийон, где вторая каретка наклонена на 30° и помещена в первую. Внутренняя каретка вращается со стандартной для турбийонов скоростью – один оборот в минуту, а внешняя – в четыре раза медленнее. Такая система позволила решить несколько задач: снизить до минимума позиционную погрешность, уменьшить размер часов, сохранив большой размер баланса и его инерционные свойства, и обеспечить максимальную картинность. Устройство двойного турбийона состоит из 128 деталей. Для реализации замысла часовым мастерам пришлось создавать уникальный вид конической зубчатой передачи, потому что ничего похожего в часах раньше не применялось. Эта передача должна была не просто передавать вращение, а обеспечивать очень высокий КПД. Разработки были в области формы зубьев, материалов и технологии производства таких нестандартных деталей. Прежде чем выпустить Double Tourbillon 30°, производитель тестировал точность хронографа. В качестве образцов, кроме «кривого турбийона», тестировались те же часы Greubel Forsey с горизонтально закрепленной кареткой турбийона и часы без турбийона. Тесты подтвердили: в отличие от двух других моделей часов характеристики Double Tourbillon 30° почти не зависят от положения в пространстве. Эксперименты показали, что характер движений, совершаемых балансом в Double Tourbillon 30°, получается более сложным, чем в системе, где угол между каретками составляет 90 градусов. В итоге выходит, что турбийон задействован большую часть времени, что уменьшает разброс между крайними показателями в различных положениях. Чтобы победить гравитацию, компаньоны сочинили девиз: на случайные изменения положения часов, неизбежные в жизни, нужно ответить сложными, почти случайными изменениями положения баланса. Для реализации этого девиза была придумана следующая модель хронографов– Quadruple Tourbillon. В ней две пары «кривых» турбийонов связаны между собой дифференциалом и вращаются в разные стороны. Зрительно часы получились завораживающими. По расчетам мастеров, при скорости вращения внешней каретки один оборот за 4 минуты разница в суточном ходе двух «половинок» часов не превышает 4 секунд в сутки. С помощью дифференциала, который связывает турбийоны, показатели точности часов являются средним арифметическим показателем каждого из них. При мощной технической загруженности корпус Quadruple Tourbillon не кажется огромным и изумительно сидит на запястье. И выступающую за пределы конструкции каретку одного из турбийонов очень успешно обыграли, сделав для нее выступ и окошко в боковой поверхности корпуса. Если положение запястья меняется чаще, чем период обращения каретки, то работа турбийона становится в какой-то степени бесполезной. Вслед за хронографами Quadruple Tourbillon часовой дом решил создать часы для динамичных и активных людей. В Tourbillon 24 Secondes Incline единственная наклонная клетка совершает оборот за 24 секунды. Высокая скорость оборотов заставила превосходить серьезные технические трудности. Основная из них была связана с тем, что каретка в часах «прыгает» в два с половиной раза быстрее, чем в стандартном турбийоне, и это накладывает большие ограничения на ее массу. В итоге исследований для ее производства был подобран уникальный сплав – авионал (AlCuMg2), который применяется в космонавтике и авиации, а часть деталей сделана из титана. В результате этого вес 85 деталей снизился до 0,469 граммов. Вскоре был создан Double Tourbillon 30°. Эксклюзивный Double Tourbillon 30° приводили в движение два последовательно соединенные барабана, обеспечивающих запас хода в 72 часа. Получилась совершенно новая и эксклюзивная модель. Часовые мастера постарались передать архитектуру современных стильных хронографов, дать обладателю возможность оценить очарование движения времени. Благодаря отсутствию традиционного циферблата, можно увидеть все детали усложненного механизма: колесную передачу, идущую от барабанов к турбийону, на центральные стрелки и помещенный в положение «9 часов» индикатор секунд. Для стильной по дизайну конструкции пришлось создавать новейший корпус, отражающий его характер. Обводы линий Technique совершенно полностью передают модернистский настрой хронографа. В часах продумано все , и винты, закрепляющиеся к корпусу ушками ремня, и табличка с выбитым девизом часового дома, закрепленная по окружности заводной головки. Всего же Greubel-Forcey выпускает 100 экземпляров наручных часов в год.

Вложение 145227Вложение 145228

Источник: http://www.pam65.ru/brand.php?name=G...nGreubelForcey

[Ego]

Вложение 145535

На сегодняшний день существует огромное разнообразие современных часов, состоящих из очень небольшого количества элементов: баланс, пружина, календарь, стрелка, турбийон, хронограф, репетир и т. д., образующих стандартную базу, освоить которую стремится любой часовой бренд. Некоторые компании работают над усовершенствованием уже существующих механизмов. Но Maurice Lacroix удалось сделать нечто другое, а именно, создать первые в мире механические часы Memoire 1, способные запоминать время. Стрелки таких часов указывают минуты и секунды, а цифры на прозрачном диске вокруг циферблата - часы. Часы также можно перевести в режим хронографа нажатием интегрированной в заводную головку кнопки. В случае, если хронограф находится в активном режиме, достаточно снова нажать на заводную головку, чтобы стрелки вернулись в режим отображения текущего времени, а механизм продолжил отсчитывать интервал. Часы позволяют в любой момент переключаться в режим хронографа и обратно, так как механизм запоминает и текущее время, и длительность засекаемого интервала. Именно эта функция и определила название модели Memoire.
Работа над Memoire 1 началась несколько лет назад, когда в компанию пришел новый директор по развитию - Сандро Регинелли. Наряду с созданием собственной мануфактуры этот проект стал частью общей стратегии Maurice Lacroix, призванной обеспечить перепозиционирование марки. Над созданием Memoire 1 трудились молодые и амбициозные конструкторы, часовщики и дизайнеры. За короткое время стали вырисовываться основные черты будущей модели и уже на выставке в Базеле компанией Maurice Lacroix была проведена закрытая презентация проекта для 20 избранных журналистов со всего мира. Новый, поражающий воображение механизм с 1000 деталей, занял статус самого сложного в мире.
На первой презентации уникальных наручных часов разработчики новой модели не спешили открывать все секреты работы высокоточного механизма, объясняя, что часть нововведений еще не запатентована.
Главными составляющими Maurice Lacroix Memoire 1 являются три модуля памяти, состоящие из множества колес, каждое из которых «запоминает» часы, минуты и секунды. Колесо модуля памяти связано с основной колесной передачей и вращается постоянно, независимо от выбранного режима: хронограф или просто показания времени. На его ось нанизаны ещё несколько колес с ровными плоскостями, позволяющими колесам взаимодействовать между собой. Не менее важной деталью, отличающей новый механизм Maurice Lacroix Memoire 1 от всех остальных, является привод стрелок, вращение которых осуществляется через сложную систему промежуточных элементов.
Список технических особенностей Memoire 1 невероятно велик, но все же первым, что привлекает внимание, является способность механизма запоминать время. Дизайнеры модели сделали в циферблате специальное окошко, через которое можно увидеть сложную конструкцию одного из модулей памяти. Прозрачная задняя крышка ультрасовременных наручных часов также позволяет наблюдать за работой механизма.
Внешний вид Memoire 1 подтверждает эксклюзивность этих часов. Изначально дизайнеры проекта ставили перед собой цель - соединить воедино замысловатый дизайн с функциональностью. Разработчикам удалось добиться того, чтобы управление сверхсложным механизмом осуществлялось так же, как и обычным хронографом, при этом учитывая еще и удобство чтения циферблата. Круглый корпус Memoire 1 не сравним с другими часами. Многоуровневый циферблат и эксклюзивная конструкция безеля, показывающая боковую шкалу секунд, отражают сложность механизма с виду довольно простых часов. У Memoire 1 всего лишь две стрелки, которые служат для отображения минут и секунд. Для индикации часов служит прозрачный диск на внешней части циферблата. Классический черно-белый стиль перекликается с дизайном большинства последних моделей бренда, за одну из которых она получила несколько международных наград.
Memoire 1, безусловно, является эксклюзивным продуктом, не предназначенным для массовой продажи, поэтому часовая компания выпустила лимитированную серию Memoire 1 в количестве 50 экземпляров. Модель Memoire 1 открыла для Maurice Lacroix двери в часовую индустрию мирового уровня. Этот проект одновременно служит для часового бренда схемой создания принципиально новых продуктов.

Вложение 145536
Вложение 145537

Источник: http://www.pam65.ru/brand.php?name=M...enomenalmemory

[Ego]

Вложение 159450

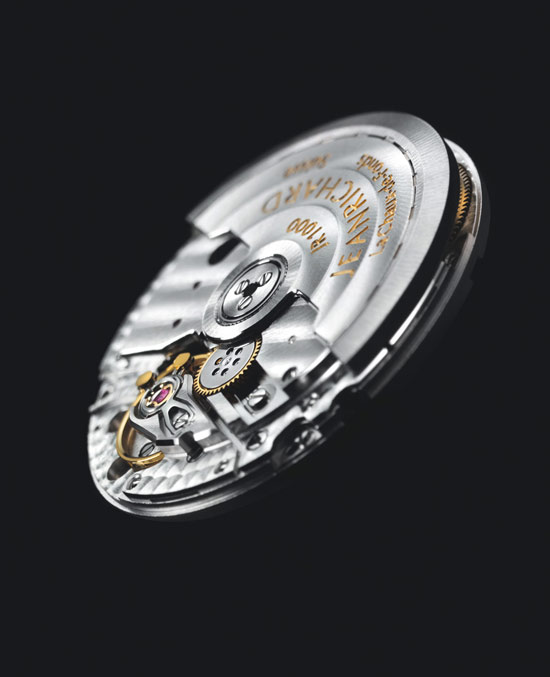

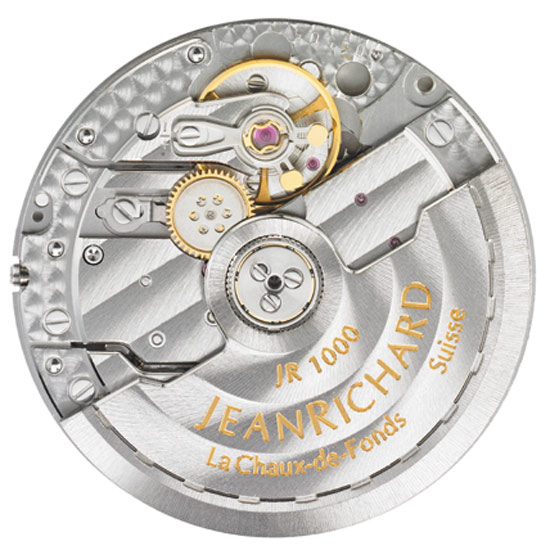

Каждые часы JEANRICHARD оснащены механизмом, разработанным и произведённым непосредственно в стенах собственной мануфактуры. Маркой был разработан свой собственный часовой механизм JR1000, а так же портфолио из 9-ти усложнений. Пять лет технических изысканий позволили прийти к реальному созданию этого механизма с автоматическим подзаводом, в котором используются технические решения, гарантирующие его абсолютную надежность. Калибр JR1000 демонстрирует, таким образом, превосходные технические показатели и сохраняет отличную стабильность хода. Кроме того, конструкция механизма позволяет интегрировать различные усложнения. Это позволяет осуществить почти неограниченное расширение функций. Например, часы можно дополнить указателем второго часового пояса в квадратном окошке на циферблатеили линейным указателем запаса хода.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Колебательный груз с однонаправленным подзаводом
• Толщина часового механизма: 3,77 мм
• Диаметр : 25,60 мм
• Калибр 11 ½ ’’’
• Минимальный запас хода: 48 часов
• Частота колебаний: 28 800 колебаний в час (4 Гц)
• Точная регулировка
• Противоударная система
• Трёхпозиционный стержень заводной коронки

УКРАШЕНИЕ И ОТДЕЛКА

• Колебательный груз: скошенные углы, круговая декоративная обработка «Côtes de Genève», гравировка логотипов JEANRICHARD и JR1000
• Мосты: скошенные углы, декоративная обработка «Côtes de Genève» в виде полос
• Платина: «жемчужная» отделка (зернение)

Вложение 159451Вложение 159452Вложение 159453Вложение 159454

Источник: http://www.horlogerie.ru/watches/jr1000.html

[Ego]

Вложение 163527

Женевскому клейму ("Poinçon de Genève" или "Hallmark of Geneva"), являющемуся международно признанным символом качества женевского высокого часового искусства, 9 ноября 2011 года исполнится 125 лет. Именно в 1886 году Большой совет республики и кантона Женева, по просьбе Association des Horlogers ("Часовой ассоциации"), учредил офис для добровольного контроля качества часов, выпускаемых в кантоне, с целью повышения их репутации.
Этот офис, изначально созданный на базе Женевской часовой школы ("Geneva School of Watchmaking") был предназначен для:
- тестирования часовых механизмов, в соответствии с утвержденными требованиями, нанесения на них официального государственного клейма, подтверждающего результаты тестирования и то, что механизм принадлежит мануфактуре, расположенной в кантоне Женева и собран там-же;
- выпуск и предоставление официальных сертификатов соответствия.
Хотя на протяжении последующих десятилетий, технические требования претерпели некоторые изменения, они никогда не отступали от первоначального духа совершенства, который остается мощным знаком высокого качества и подлинности часов, выпускаемых в Женеве.
В конце 2009 года, согласно решения парламента республики и кантона, Женевская часовая школа передала функции, связанные с присуждением Женевского клейма – Женевской лаборатории часового искусства и микроинженерии (Geneva Laboratory of Horology and Microengineering) или TIMELAB (об этом см. на нашем форуме здесь).
Полный перечень критериев для Женевского клейма можно посмотреть на нашем форуме здесь и здесь.

Источник: http://journal.hautehorlogerie.org/e...xistence-2924/
