Электроника 5-204


Здравствуйте всем. Извините, что снова пользуюсь Google Translate
Опять же, часы пришли нерабочими, и даже новые батарейки не помогли.

Что я сделал:
-почистил контакты
-вставил новые батарейки
-заменил кварцевый резонатор

Могу сказать:
-когда я нажимаю кнопку лампочки, она загорается.

-на обоих концах есть 3 В, а по центру с каждой стороны — 1,5 В.
-с оригинальным кварцевым резонатором ничего не происходило (или едва видна одна цифра).
с замененным я вижу некоторые цифры, но они застряли.
(Думаю, мой новый кварцевый резонатор не совсем совпадает по номиналу с оригинальным, но я видел много таких же моделей с новым 524 МГц, которые работают).
Оригинальный — 9,8 МГц (524 МГц).

Я могу найти вот такие (9,8304 МГц), но не знаю, подойдут ли они. Значения:
https://protonbg.bg/kvarc-98304m-hc4...t-hc49-s-11582
https://protonbg.bg/kvarc-98304m-hc4...-20pf-tht-7160

Есть один металлический зажим, назначение которого мне неизвестно, и куда его вставлять (на картинке с желтой бумагой и маленькой металлической деталью).

Есть ли функция "сброса" при замене батареи?


фотографии:
https://ibb.co/MLxcgdM
https://ibb.co/23Sxw8Dm
https://ibb.co/ynHB3dWh
https://ibb.co/ZpVGJKdK
https://ibb.co/0dYL6FN

Резонатор там 32768 Гц, а не мегагерцы.

1. а чё у вас плата то не привёрнута на все 4 винта

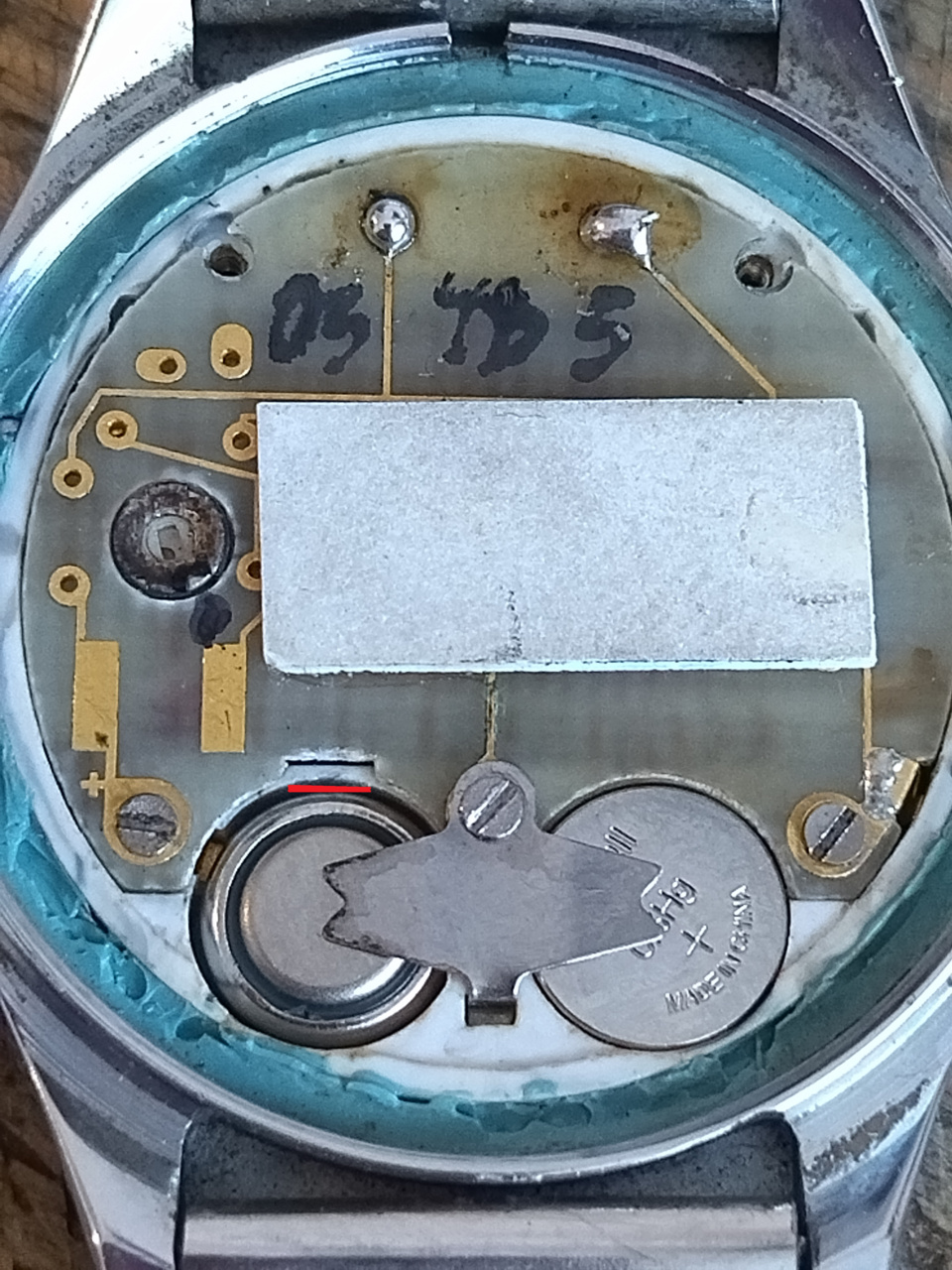

2. от плюса к корпусу(крышке)усиками к крышке(один вижу обломан) этот "металический зажим" (на самом деле это контакт) в батарейном отсеке(от той что минусом вверх стоит)

Вложение 3952835

1.Вы имеете в виду, что нужно затянуть все четыре винта?
2.Я сфотографировала тарелку на одном из снимков, но не знаю, как её следует разместить.

Да естественно все 4,а как иначе то они корректно заработают??

про "тарелку" ничего не понятно......но если речь идёт о контакте(с усиками) то его надо вставить между батарейкой и обоймой в месте как на рисунке......чтобы усики(один оставшийся) торчали вверх к крышке,крышка должна соедениться с плюсом,чтоб плюс пошол по корпусу часов.....такая их особенность(оно для срабатывания кнопок так задумывалось)
