Астрономические часы


С самых древних времён развитие науки измерения времени шло вместе с развитием астрономии. Первые часы создала природа: ежедневное чередование дня и ночи, движение Солнца по небосводу, эволюция фазы Луны... Первыми часами было Солнце, первым календарём Луна, Этих природных "часов" в течение долгого времени вполне хватало нашим предкам, до тех пор, пока не стала развиваться городская цивилизация с городским темпом жизни, недостатком свободного времени и необходимостью заранее планировать свои дела, Так получилось, что бурное развитие городов примерно совпало по времени с развитием технологии механических измерителей времени устройств, которые могли при тогдашнем уровне технологии обеспечить достаточные равномерность и точность отсчёта времени. Когда небесные тела стали постепенно утрачивать доминирующую роль в измерении времени, ситуация повернулась в обратную сторону: теперь уже часовые мастера многих веков стали стараться отобразить их движение по небосводу на циферблатах сложных и не очень сложных механизмов.

Астрономия и измерение времени

С самых древних времён развитие науки измерения времени шло вместе с развитием астрономии. Первые часы создала природа: ежедневное чередование дня и ночи, движение Солнца по небосводу, эволюция фазы Луны... Первыми часами было Солнце, первым календарём Луна, Этих природных "часов" в течение долгого времени вполне хватало нашим предкам, до тех пор, пока не стала развиваться городская цивилизация с городским темпом жизни, недостатком свободного времени и необходимостью заранее планировать свои дела, Так получилось, что бурное развитие городов примерно совпало по времени с развитием технологии механических измерителей времени устройств, которые могли при тогдашнем уровне технологии обеспечить достаточные равномерность и точность отсчёта времени. Когда небесные тела стали постепенно утрачивать доминирующую роль в измерении времени, ситуация повернулась в обратную сторону: теперь уже часовые мастера многих веков стали стараться отобразить их движение по небосводу на циферблатах сложных и не очень сложных механизмов.
Знание "расписания" астрономических явлений, в основном это смена фаз Луны, по-видимому, имело большое практическое значение до начала XX века, и не только из-за календаря религиозных событий, в значительной степени ориентированных на чередование лунных месяцев, наследие тех времён, когда религии были молоды. Земледелие и мореходство в древности, очевидно, тоже ориентировались на Луну. Не нужно забывать и астрологию. Наверное, благодаря всему этому астрономические функции не исчезли с циферблатов часов.

Астрономические часы

Обычные часы показывают поясное среднее солнечное время и поэтому, вообще говоря, не могут называться астрономическими. Астрономическими принято называть те часы, которые в той или иной форме отображают реальное движение небесных светил. Диапазон современных астрономических часов очень широк: от простого указателя фазы Луны до крайне сложных моделей со многими астрономическими функциями. Данный обзор посвящён только механическим часам.
Какие из астрономических объектов можно найти на циферблатах астрономических часов? Ответ на этот вопрос Вы найдёте в нижеследующем разделе.

Луна

Из всех астрономических функций наиболее часто встречается указатель фазы Луны, и это не удивительно. Во-первых, из-за красоты, а во-вторых, из-за относительной простоты конструкции указателя и достаточно низкой стоимости, которую указатель фазы Луны добавляет к часам. Указатель фазы Луны чаще всего используется в сочетании с календарными функциями, и почти всегда присутствует в часах с вечным календарём. Это логично, ведь сама проблема вечного календаря или деления года на равные части (сутки, недели и месяцы) появилась отчасти из-за того, что длительность лунного месяца оказалась для этой цели плохо подходящей, а за исходный "образец" календарного месяца в незапамятные времена был взят лунный.

Солнце

С Солнцем связаны две астрономические функции: время восхода и захода Солнца и уравнение времени. Эти две функции довольно редко используются, в основном из-за того, что для их реализации требуются довольно сложные конструкции.

Указатель времени восхода и захода Солнца

Указатель времени восхода и захода Солнца раньше редко использовался даже в самых сложных карманных часах, а сейчас является большой редкостью и среди наручных. В современных часах эта функция реализована фирмами Audemars Piguet, Martin Braun и Ulysse Nardin. Часы должны быть настроены на географические координаты того места, для которого планируется верное функционирование указателя времени восхода и захода Солнца. Настройку механизма, как правило, делают сами фирмы-производители по запросу клиента.

Уравнение времени

Солнечные часы показывают истинное солнечное время, а механические часы настроены на равномерное исчисление времени. Разница между общепринятой равномерной шкалой времени, в которой длительность суток одинакова в течение всего года, и истинным солнечным временем называется уравнением времени. До появления маятниковых часов проблема уравнения времени интересовала только учёных, так как точности механических часов не хватало для того, чтобы определить разницу между истинным солнечным и средним временем. Затем, во время совместного "существования" механических и солнечных часов примерно до конца XVIII века эта проблема имела большое практическое значение. Многие солнечные и механические часы снабжались таблицами уравнения времени.
Сейчас функция уравнения времени переместилась в область высокого часового искусства. Существуют два способа индикации: на дополнительной шкале и в виде второй минутной стрелки, с помощью которой часы показывают истинное солнечное время. Значение времени предлагается вычислять владельцу часов самостоятельно.
Сейчас серийные модели наручных часов со стрелочным указателем уравнения времени производят такие фирмы, как Audemars Piguet (Jules Audemars Equation of Time), Breguet (Classique Equation of Time), Jaquet Droz (Equation du Temps) и Pierre Kunz (Equation du Temps). Франк Мюллер для своих сложных часов выбрал "табличный" метод индикации уравнения времени, добавив к меткам указателя месяца соответствующие значения уравнения времени.
Максимальное положительное значение поправки уравнения времени к среднему времени бывает 11 февраля (14 минут и 22 секунды), максимальное отрицательное 4 ноября (16 минут и 23 секунды). Солнечное время равно среднему четыре дня в году 16 апреля, 15 июня, 2 сентября и 26 декабря.

Солнечная система

Планетарий одно из самых сложных для реализации направлений в часовом искусстве. За все века существования механических часов часы-планетарии изготовлялись в единичных экземплярах, а те, что сохранились до наших дней, являются гордостью музейных и частных коллекций. Самый известный из наручных "планетариев" часы Planetarium Copernicus фирмы Ulysse Nardin, одни из немногих часов, отмеченных за сложность в "Книге рекордов Гиннеса". Недавно наручные часы с планетарием изготовил независимый часовой мастер и член AHCI Christiaan van der Klaauw из Голландии.

Земля

Земля как астрономический объект очень редкий гость на циферблатах часов, особенно наручных. Земля стала "главной героиней" часов Tellurium Johannes Kepler. Несмотря на кажущуюся простоту этих часов, набор астрономических функций впечатляет: времена восхода и захода Солнца, указатель фазы Луны, указатель затмений Солнца и Луны, а также индикатор линии, отделяющей освещённую сторону Земли от ночной.

Звёзды и звёздное небо

Вращающаяся вокруг Полярной звезды карта звёздного неба позволяет увидеть (или представить) звёзды на циферблатах карманных и наручных часов даже днём. Как правило, на циферблате показывается лишь та часть звёздного неба, которая видна над горизонтом (либо горизонт представляется в виде овала, нанесённого на стекло над звёздной картой), поэтому такие часы "привязаны" к географическому положению конкретного места. Понятно, что в Южном полушарии Полярной звезды не увидишь. Например, в знаменитых карманных часах Генри Грейвса мастера Patek Philippe настроили звёздную карту для Нью-Йорка.
Звёздное небо, как символ возврата к первоначальным основам астрономии и науки измерения времени, является меткой самых редких и самых сложных часов в истории часового дела, будь это наручные часы Sky Moon и Sky Moon Tourbillon фирмы Patek Philippe, самые сложные в мире карманные часы "Калибр 89" той же фирмы или знаменитые астрономические часы Страсбургского собора.
Астролябия мало напоминает карту звёздного неба, но всё же, в сущности, ею является. Астролябия как научный прибор предназначена для определения времени и географических координат по положению самых ярких звёзд небосвода. Это, наверное, самая редкая функция из используемых в часах, неслучайно именно с часов Astrolabium Galileo Galilei началась знаменитая серия астрономических часов фирмы Ulysse Nardin.

Точные указатели фазы Луны

Полный оборот Луны вокруг нашей планеты по среднему солнечному времени происходит в среднем за 29 суток 12 часов 44 минуты и 2,82 секунды (синодический месяц). В течение года длительность лунного месяца изменяется: Луна движется не по круговой, а по эллиптической орбите вокруг Земли, Земля также движется не по круговой, а по эллиптической орбите вокруг Солнца, на Луну воздействует притяжение и Земли, и Солнца. Все эти факторы оказывают влияние на расписание смены фазы Луны, и точная картина получается довольно сложной. Лишь немногие часовщики взялись за проблему учёта неравномерности движения Луны, в их числе знаменитые Джованни Донди, Антид Жанвьер и Томас Мюдж. В наручных часах таких попыток, насколько известно автору, ещё не было.
Обычные указатели фазы Луны, в большинстве конструкций которых используется колесо с 59 зубцами, округляющее длительность лунного месяца до 29,5 суток и показывающее усреднённую (синодическую) эволюцию фазы Луны. Часы с такой конструкцией указателя фазы Луны, вообще говоря, показывают её в достаточно грубом приближении. Это, во-первых, приводит к расхождению с реальной длительностью лунного месяца в 44 минуты и 3 секунды, что эквивалентно ошибке в одни сутки за два с половиной года. Во-вторых, обычная конструкция со скачкообразным перемещением указателя один или два раза в сутки даёт ещё одну погрешность, которая может достигать примерно 6 (переключение раз в сутки) или 3 градусов (переключение два раза в сутки). Конечно, для человека, который не ставит перед собой цель иметь на запястье точное отражение того, что творится на небесах, подобные расхождения не представляются значительными, но для остальных...
Для остальных некоторые из часовых фирм предлагают особенные часы. К сожалению, превосходная точность отображения фазы Луны является в некотором смысле "вещью в себе", так как все требующиеся для этого конструктивные особенности скрыты в механизме. В клуб производителей прецизионных указателей фазы Луны входят A. Lange & Sohne, Audemars Piguet, IWC, LLeroy, Parmigiani Fleurier, Patek Philippe и Roger Dubuis. В часах Вианнея Альтера, изготовленных для Goldpfeil, указатель фазы Луны накапливает суточную ошибку за 139 лет.
В часах Lange I Moonphase использована сложная колёсная система, непрерывно вращающая диск указателя фазы Луны, так что в каждый момент указатель соответствует истинному синодическому времени. Кроме того, колёсная система за счёт применения более точного передаточного числа снижает ошибку указателя до очень малой величины: примерно 1,9 секунды в сутки, или 57 секунд за лунный месяц, или одни сутки в 122,6 года. Такой же точностью обладает указатель фазы Луны часов Jules Audemars Equation of Time фирмы Audemars Piguet.
В указателе фазы Луны часов Portuguese Perpetual Calendar фирмы IWC за счёт использования большого колеса привода указателя его ошибка снижена ещё в большей степени, чем это было сделано в часах Lange I Moonphase. Для накопления расхождения в одни сутки механизму часов Portuguese Perpetual Calendar требуется 577 лет.
Один из самых точных указателей фазы Луны наручных часов (естественно, теоретически самый точный, так как в расчёте точности учитывается только отклонение, вызываемое несовпадением длительности лунного месяца с истинным значением при использованном передаточном числе колёсной передачи) реализован в часах Patek Philippe Sky Moon Tourbillon Ref. 5002 и Sky Moon Ref. 5102. Ошибка указателя фазы Луны этих моделей Patek Philippe составляет всего 6,51 секунды в течение одного лунного месяца или одни сутки за более чем тысячу лет!
Примерно такой же точностью (одно-суточное отклонение за 1058 лет) обладает указатель фазы Луны часов Lange 1815 Moonphase.

Фаза Луны для Южного полушария

Только полнолуние и новолуние выглядят одинаково в Северном и Южном полушариях. Часовщики долгое время не обращали внимания на тот факт, что изменение фазы Луны в Северном и Южном полушариях выглядит по-разному. Поскольку вся история часовой индустрии сконцентрировалась в странах Северного полушария, то совершенно не удивительно, что этому факту не придавали значения. Две часовые компании A. Lange & Sohne из Гласхютте (Германия) и IWC из Шаффхау-зена (Швейцария) предложили часы, в которых учитывается то, как фаза Луны меняется в обоих полушариях. Фирма Lange предлагает набор из двух часов Grand Lange I Luna Mundi, в котором одни часы настроены на Северное полушарие, а другие на Южное. Фирме IWC удалось совместить указатели фазы Луны для обоих полушарий в одних часах Portuguese Perpetual Calendar.

Луна: дополнительная функция для женских часов

Есть женские турбийоны, женские хронографы, даже женские минутные репетиры. Астрономические часы для прекрасных дам, к сожалению, немногочисленны. Что удивляет, так как указатель фазы Луны один из самых красивых дополнительных индикаторов на часовом циферблате. Фирма Patek Philippe предлагает женские наручные часы с указателем фазы Луны Ref. 4858' в которых кроме указателя фазы Луны нет других дополнительных функций. Vacheron Constantin и Breguet решили, что в женских астрономических часах в дополнение к указателю фазы Луны необходим указатель запаса хода, а фирма Maurice Lacroix предлагает часы классического дизайна с указателем фазы Луны и тройным календарём. Самые сложные женские астрономические часы предлагает Франсуа-Поль Журн. У его новой модели Octa Divine (кстати, это вообще первые женские часы F.-P. Journe) кроме указателя фазы Луны есть большой указатель даты и указатель запаса хода на 120 часов (или 5 суток немало для женских часов!).

Цикл солнечной активности

Необычную часовую функцию при желании можно изобрести. Особенно в области астрономических часов, где нет недостатка в действующих лицах. Одному из них Солнцу посвящена уникальная часовая функция, показывающая 11-летний цикл солнечной активности. Эта функция реализована в карманных часах Sun Spot фирмы Gubelin.

Приливы и отливы

Функция указателя приливов и отливов по идее не являлась бы астрономической, если бы не причина, их вызывающая. Приливами и отливами командуют два главных небесных светила Луна и Солнце, причём Луне в этом деле принадлежит явное главенство. Приливы происходят с периодом 12 часов 25 минут, в полнолуние и новолуние воздействие Луны и Солнца на Землю суммируется и амплитуда приливов и отливов максимальна (сигизийные приливы), соответственно, во время первой или последней четверти амплитуда приливов и отливов минимальна (квадратурные приливы). Всю информацию о приливах можно найти на циферблате часов Admiral's Cup Marees фирмы Corum.

Источник: http://www.oclock.info/forbuyers/art...tid=16&aid=798

Вложение 62454
Башенные часы Колби-колледжа в Уотервилле штата Мэн (США). Маленький дублирующий циферблат значительно облегчает обслуживание часов. Фото (Creative Commons license): Joseph O'Connell

Среди первых мыслей в голове туриста, оказавшегося на Староместской площади и рассматривающего удивительные циферблаты Пражского орлоя, должна быть мысль об их очевидном и странном анахронизме. Экскурсоводы на разных языках вкратце рассказывают историю часов, говорят об исчислении времени, пасхальном календаре, поясняют сюжет кукольного представления, упоминают и о том, что часы в Праге дают сразу несколько вариантов времяисчисления: немецкое (время Центральной Европы), старочешское и вавилонское их показывает стрелка с позолоченной рукой на конце, а также звездное. Конечно, не все это появилось сразу, но тем не менее сами часы уже были в 1410 году, то есть более чем за два века до изобретения современного часового механизма. В XV веке для управления ходом стрелок не использовались ни маятник, ни анкерный механизм.
Среднестатистический землянин на вопрос о том, каким бывает время, вспомнит про летнее и зимнее, а также поясное время. Но, судя по тому, как умные операционные системы дважды в год предлагают перевести часы, а операторы мобильной связи напоминают в роуминге о нахождении в другом часовом поясе, и эти познания вскоре простым гражданам будут не нужны. Как давно уже забылось, что означает выражение «битый час», превратившееся теперь в синоним долгого ожидания. А ведь некогда в «битых часах» измерялось время! Никакого циферблата не было, и механизм часов управлял не стрелками, а колоколом (лат. Clocca отсюда английское clock).
Но и механические часы с боем были не первой попыткой исчисления времени. Солнечные, водяные и песочные часы более простые приборы, с помощью которых люди издревле пытались вести отсчет времени. Солнечные часы были самым естественным и самым распространенным хронометрическим прибором, независимо возникшим на разных континентах. При всех различиях в конструкции, они были основаны на суточном, а порой и годовом движении Солнца. Такие часы сильно зависели от времени суток и сезона, а главное от погоды, однако их и по сей день можно увидеть на стенах крепостей и храмов по всей Европе.

Вложение 62455

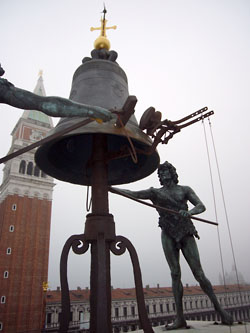

Колокол часов на площади Сан-Марко в Венеции. Фото (Creative Commons license): ezioman

Как часть солнечных часов было естественно использовать купола храмов. Самый известный пример купол собора Санта-Мария-дель-Фьоре во Флоренции. В 1474 году известный учёный эпохи Возрождения и гуманист Паоло Тосканелли (Paolo Toscanelli, 13971482) установил в храме свой знаменитый гномон, с помощью которого момент полудня определялся с точностью до полусекунды. На высоте 90 м у южного окна он прикрепил бронзовую пластинку с отверстием посередине, а слева от главного алтаря, в полу капеллы Санта-Кроче, сделал линейку с делениями. Солнечный луч проходил через отверстие диска и достигал пола храма ровно два месяца в году, с конца мая по конец июля. Прибор просуществовал до конца XIX века, пока не был уничтожен реставраторами по незнанию. А ведь с помощью гномона Тосканелли уточнил существовавшие астрономические таблицы и получил первое в эпоху Возрождения относительно точное значение для длины земного меридиана.
Для создания водяных или механических часов требовалось уже довольно высокое развитие техники, которое впервые было достигнуто, по-видимому, только в эллинистический период в Александрии. В средневековой Европе особый интерес к часам проявляли монахи. Уже Петр Дамиан (St. Petrus Damianus, 10071072) писал о необходимости соизмерять монастырскую жизнь по часам. Эти часы общего пользования не имели циферблата, о течении времени сообщалось ударами механической фигурки по колоколу.
К концу XIII века мысль о необходимости пользоваться единым стандартом времени не только в монастырской, но и в светской жизни проникает в общественное сознание почти повсеместно. Петрарка (Francesco Petrarca, 13041374) окрестил такие часы «публичными» (publicum horologium). Постановления о сооружении «публичных» часов, относящиеся к XIV веку, хранятся в муниципальных архивах почти всех крупных городов: Орвието (1307), Модена (1309), Дубровник (1322), Милан (1336), Виндзор (1351), Авиньон (1353), Прага (1354), Регенсбург (1358)& Иногда их предполагалось размещать на башнях ратуши, иногда на церковных строениях. К сожалению, по дошедшим до наших дней источникам не удается восстановить, какие из этих проектов были действительно реализованы. Возможно, в числе первых были башенные часы британских аббатств: Вестминстерского (1288 год) и Кентерберийского (1292 год). Возможно, первенство принадлежит Милану в 1335 году. И для того и для другого суждения есть основания, но историки не считают их в достаточной степени подтвержденными.
Первым достоверным случаем установки городских башенных часов признают лишь работу немецкого мастера Генри де Вика (Henri de Vic) 1364 года. Король Франции Карл V Мудрый (Charles V de France, 13381380) пригласил его в Париж специально для того, чтобы он сконструировал и построил на дворце башенные часы с боем. Это, кстати, стало и первым случаем стандартизации государственного времени: король издал указ, в соответствии с которым все церкви города должны были равняться на точный прибор и отбивать по нему часы и четверти часа. Постепенно по парижским часам стала жить и вся страна. И только к XVI веку башенные часы распространились уже по всей Европе они появились в Италии, Великобритании, Франции, Бельгии, Германии, Швейцарии, Чехии, России.
Довольно трудно сказать, когда в точности появился циферблат с часовой стрелкой, но про минутную известно точно: 1577 год ею швейцарский мастер Йост Бюрги (Jost Bürgi, 15521632) по просьбе Тихо Браге (Tycho Brahe, 15461600) оснастил водяные часы последнего, чтобы тот мог с большей точностью проводить астрономические наблюдения. Секундная была невозможна до работ Гюйгенса (Christiaan Huygens, 16291695), а до появления хронометра Гаррисона (John Harrison, 16931776) ход городских часов контролировали по солнечному времени.

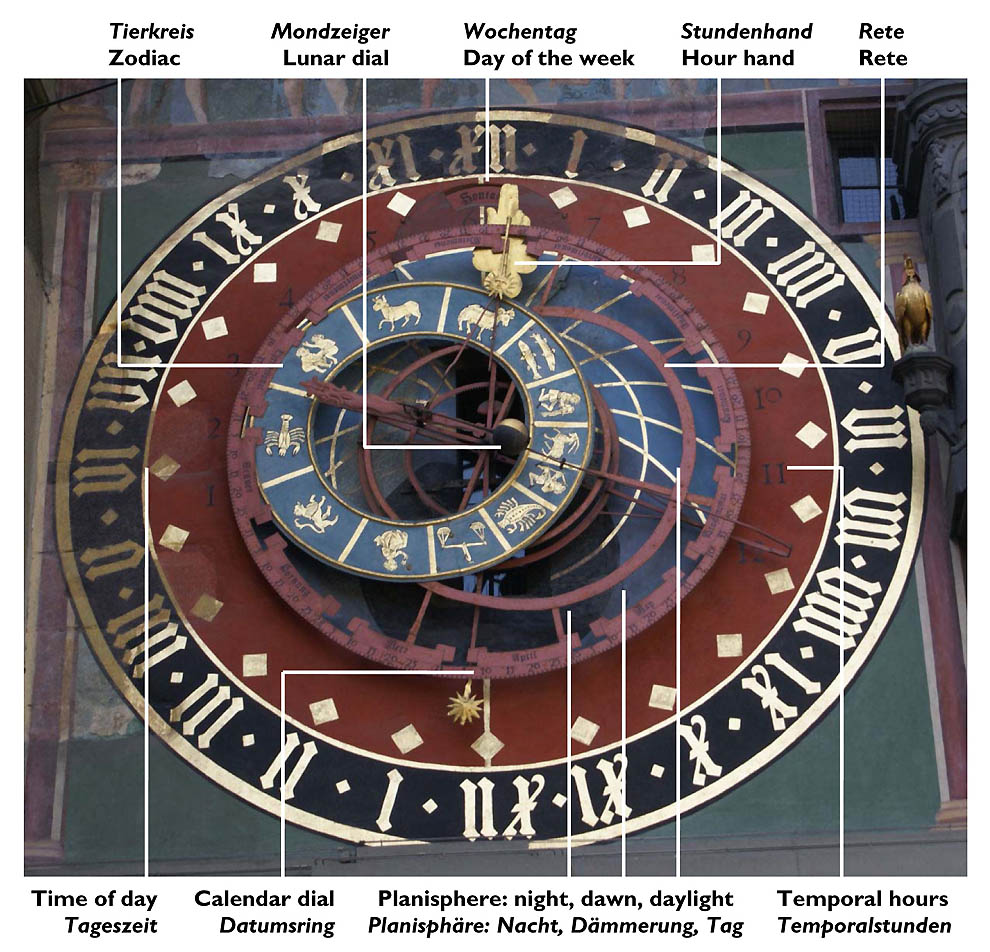

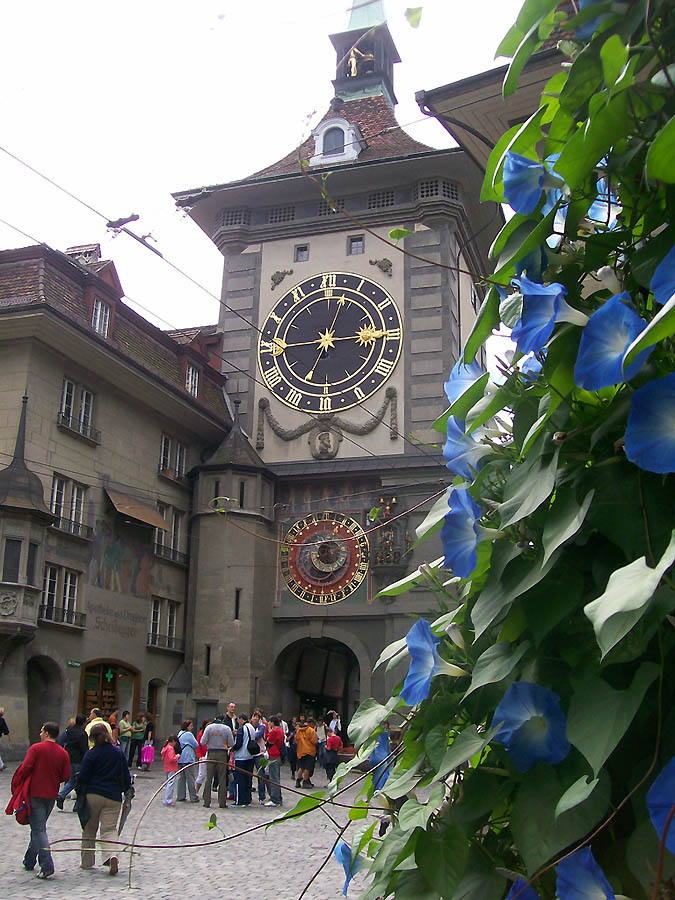

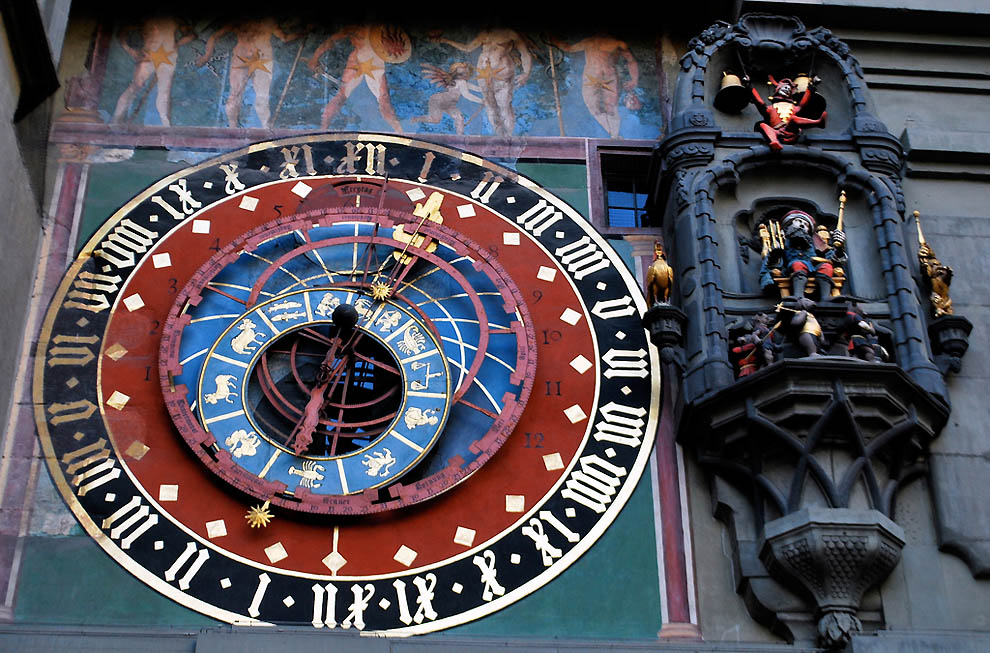

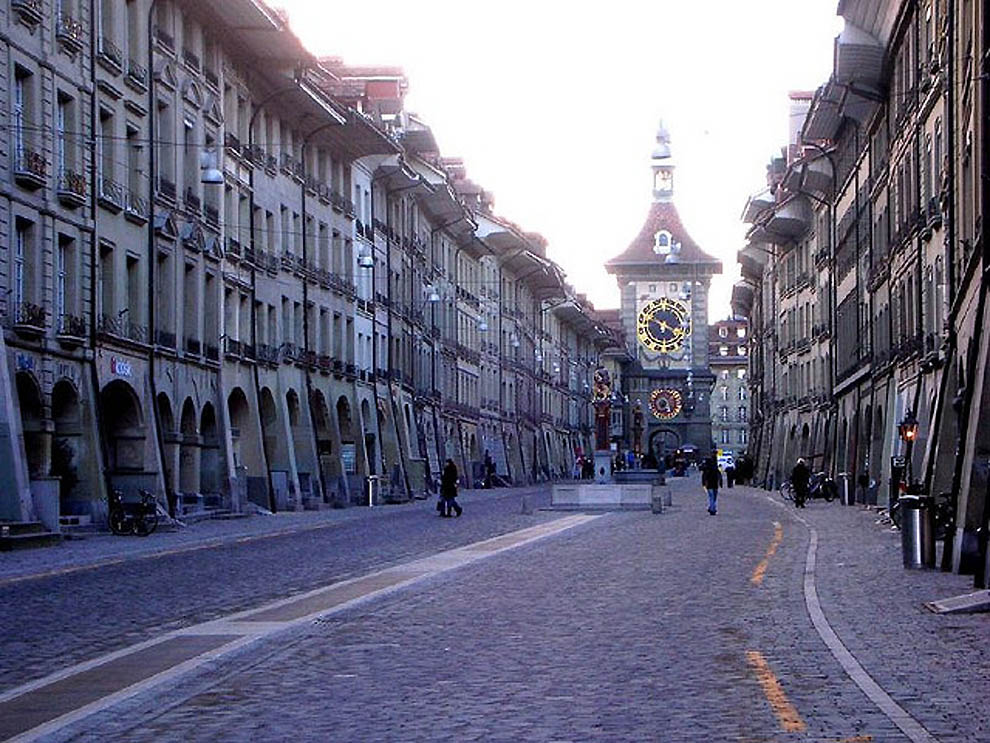

Сегодня астрономические часы можно увидеть во многих городах. В Берне и Праге они установлены на башнях, а в Мюнстере (Германия) или Лунде (Швеция) часы украшают местные кафедральные соборы. Однако первые астрономические часы были построены в Страсбурском кафедральном соборе (Франция) в 1354 году. Они были высотой около 12 м и имели годовое календарное колесо диаметром около 3 м. Астролябия перед часами показывала движение Солнца, Луны и дневных звезд. Ежедневно в полдень перед фигуркой Богородицы проходила процессия волхвов, а механический петух кричал, размахивая крыльями. Позже часы не раз реконструировались, пока в 1842 году не приняли знакомый многим вид. Сложная техническая конструкция выросла до 30 м, в часах установлен передвижной церковный календарь, рассчитанный на десять тысяч лет (он выставляется раз в год, так чтобы указатели дат Пасхи и остальных праздников соответствовали текущему календарю), планетарий демонстрирует положение Солнца, Земли и Луны согласно системе Коперника. Перед часами расположен небесный глобус, показывающий ежедневное движение звезд над Страсбуром. Усовершенствованы и фигурки: в астрономический полдень по местному времени (12 ч. 30 мин.) они устраивают представление смены четырех возрастов жизни, а механический Христос благословляет кукольных Апостолов и прихожан.

Вложение 62456

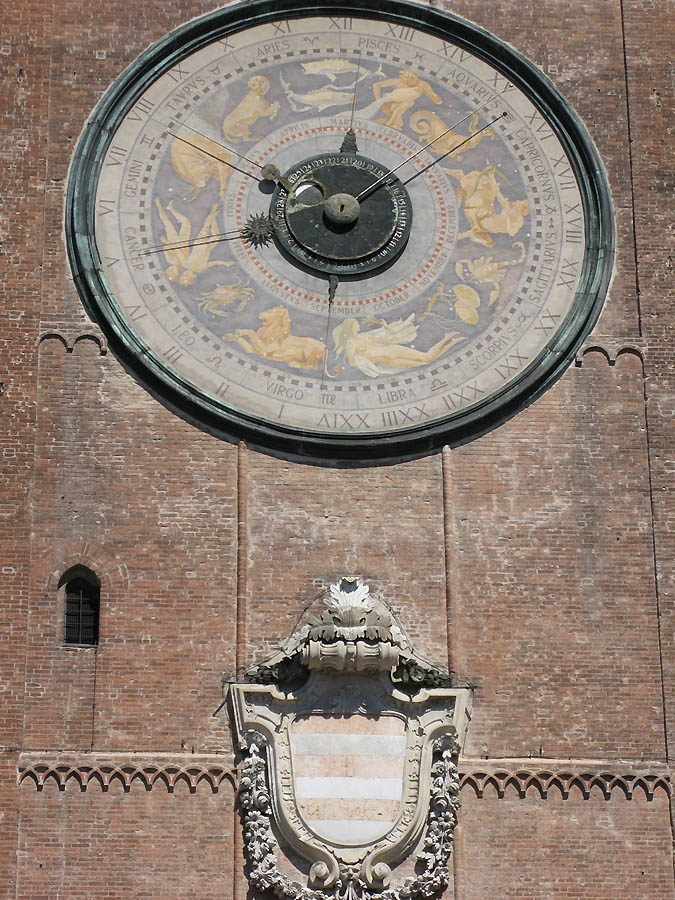

Часовая стрелка на часах кафедрального собора Флоренции до сих пор движется в противоположном направлении и вдвое медленнее, пробегая в течение суток от первого часа до двадцать четвертого. Фото (Creative Commons license): Antony Oliver

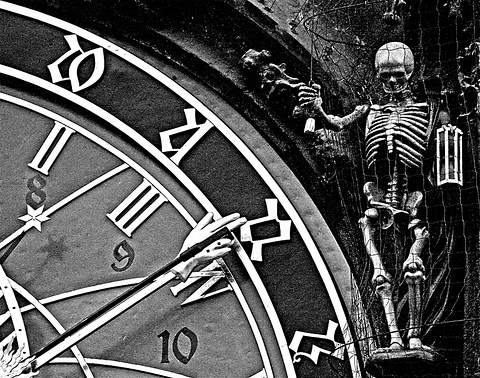

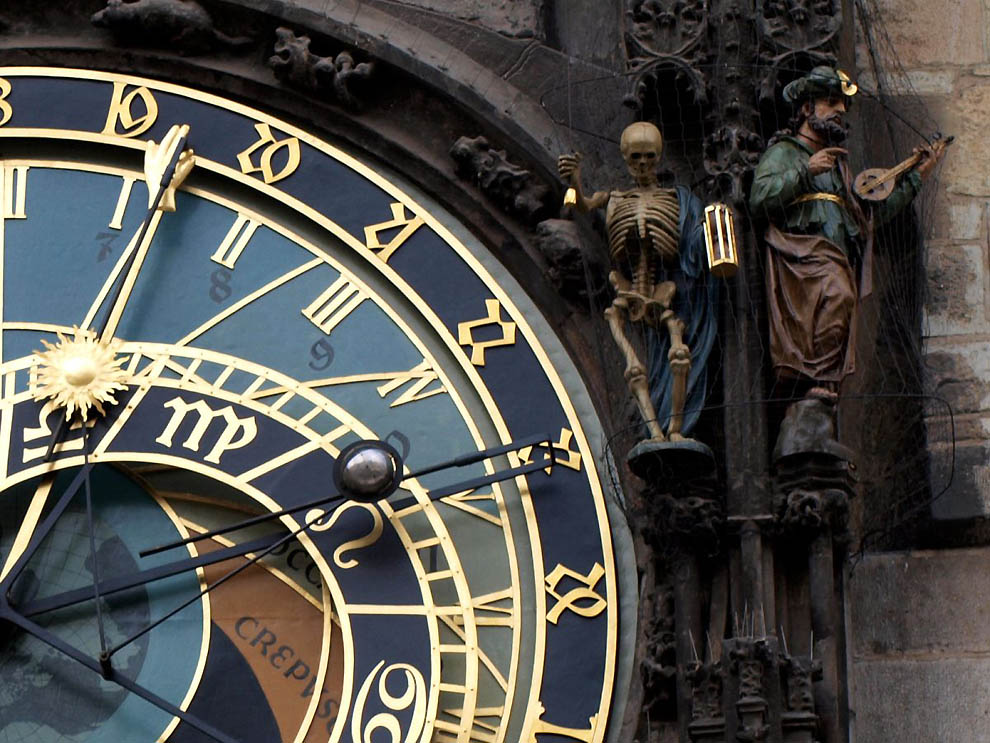

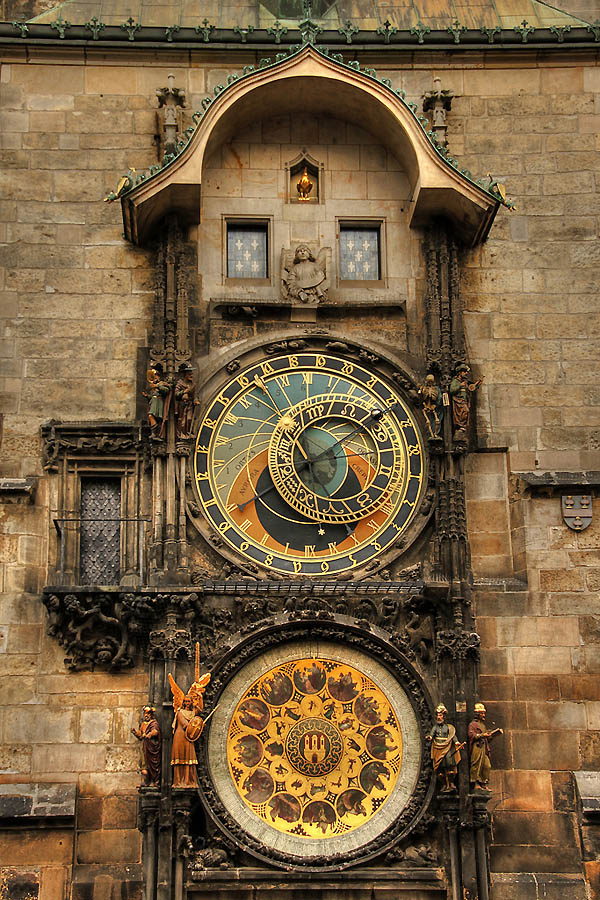

В XVI веке в Прагу переехал двор императора Священной Римской империи германской нации Рудольфа II Габсбурга (Rudolf II Habsburg, 15521612), получившего прозвище «короля алхимиков». Как утверждали современники, всякий чудак, умеющий рассуждать об ангелах, демонах и магии, мог рассчитывать на место при дворе. Именно тут нашел последние пристанище последний гений доинструментальной астрономии Тихо Браге, тут же прошли лучшие годы создателя астрофизики Иоганна Кеплера (Johannes Kepler, 15711630).
Первое упоминание о курантах на Староместской площади относится к 1402 году, а по официальным данным они были установлены на левой стороне башни ратуши в 1410 году. Часовщик Микулаш из Кодани (Mikuláš z Kadaně) сделал механизм, а ректор пражского университета, математик и астроном Ян Шиндель (Jan Šindel, 1370 ок.1443) вычислил астрономическую часть.

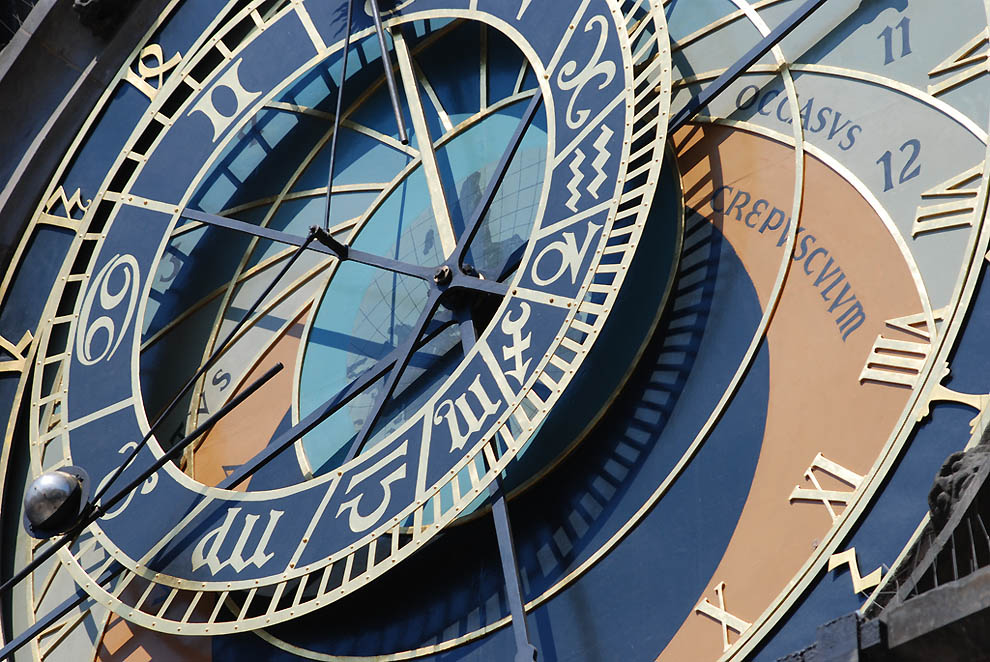

Внешний черный циферблат с двадцатью четырьмя позолоченными готическими цифрами показывает старочешское время, которое отсчитывалось от захода Солнца. Поскольку момент заката меняется на протяжении всего года, старочешский циферблат медленно вращается и синхронизируется с соседней римской цифрой на следующем круге. Здесь римскими цифрами дважды по 12 часов показывается немецкое время. Отсчет времени от 1 до 24 начинался с восхода Солнца и долго сохранялся как в некоторых городах Германии, так и Италии. С 1560 года эти часы показывают привычное нам время: полдень обозначен цифрой XII в крайней верхней точке, на голубом фоне, полночь (тоже XII) на противоположной, темной стороне циферблата.
Схожий со старочешским циферблат с началом исчисления суток с момента заката (итальянское время), можно увидеть и на башенных часах на площади Сан-Марко в Венеции. Причем тогда числа записывались римскими цифрами без вычитаний: число четыре выглядело как IIII, а не как привычная нам IV, то же самое можно сказать и о девятке, выглядевшей как VIIII. В Праге уже применялась привычная нам форма.
Ещё более интересные часы находятся в соборе Санта-Мария-дель-Фьоре во Флоренции. Здесь деления расположены против хода единственной часовой стрелки, переход к новым суткам начинается в крайней нижней точке циферблата и исчислялся от заката, когда читалась молитва «Ave, Maria». Коррекция хода часов в соответствии со временем истинного заката проводилась каждые 89 дней вручную, а не механически, как в Праге. Итальянское время было принято в Европе вплоть до позднего Средневековья.

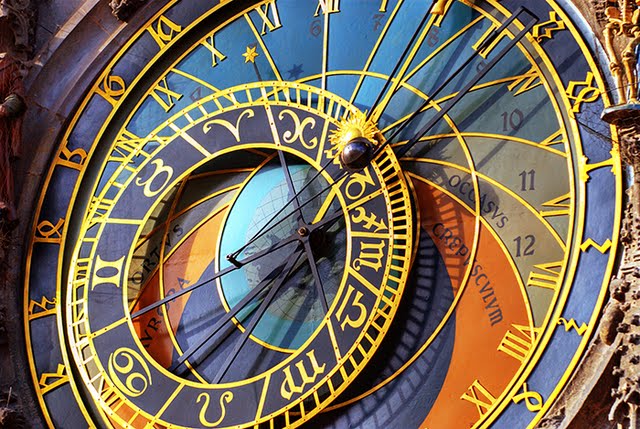

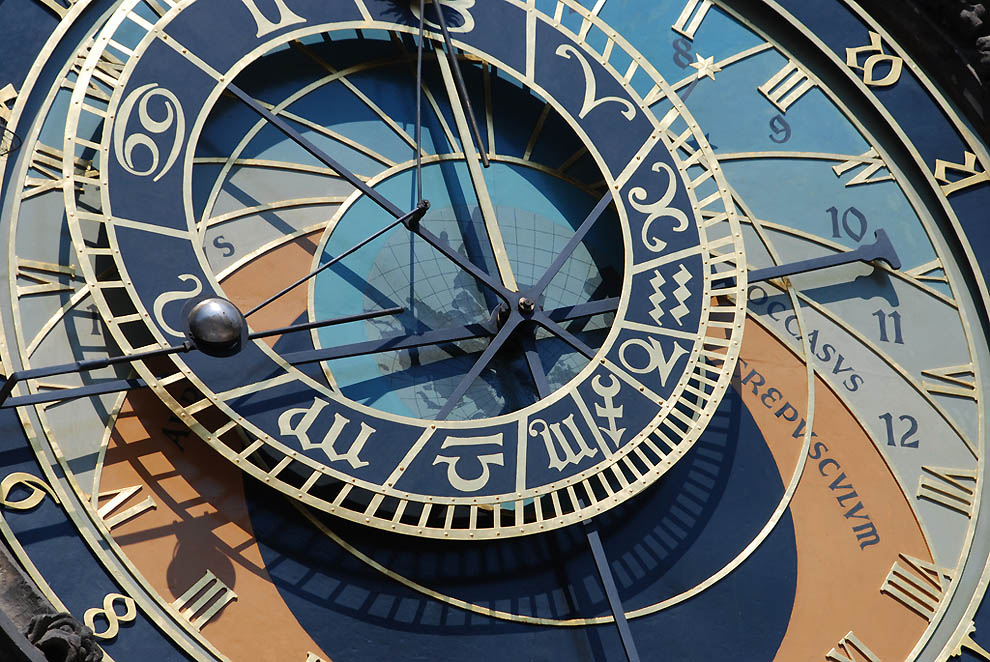

Центр Пражского орлоя символизирует Землю (в соответствии со средневековыми представлениями о мироустройстве), ось стрелки часов указывает на географический центр Праги. Черный круг внизу циферблата изображает ночь, коричневое поле область рассвета и сумерек, а голубое поле обозначает область дня. Пояснительные надписи на латыни на границе областей уточняют что есть что: aurora («заря»), ortus («восход»), оccasus («закат») и crepusculum («сумерки»).
Позолоченные окружности, расходящиеся от оси часов, последовательно обозначают Тропик Козерога, Экватор и Тропик Рака. А позолоченные дугообразные линии на голубом поле показывают вавилонское, или планетарное время, т.е. сколько часов назад взошло Солнце. На вавилонском времени была основана система планетных часов. Его показывает третий циферблат двенадцать меняющихся в зависимости от времени года (так называемый «косых») дневных часов, обозначенных черными арабскими цифрами, отсчитывали время от восхода Солнца. Летом каждый вавилонский час длится дольше, чем зимой.
Позолоченное солнышко на небольшой стрелке поверх часовой показывает положение Солнца на небосводе в соответствии с временем года. Постепенно Солнце перемещается из одного знака зодиака в другой. Сложная система рычагов соединяет Солнце с Луной она представлена в виде сферы из двух половинок темной и светлой на лунной стрелке. Сфера показывает фазы Луны, и одновременно можно определить, в каком знаке зодиака находится спутник Земли. Знаки зодиака находятся на кольце эклиптики, благодаря чему всегда можно определить, какой знак восходит сейчас в Праге.

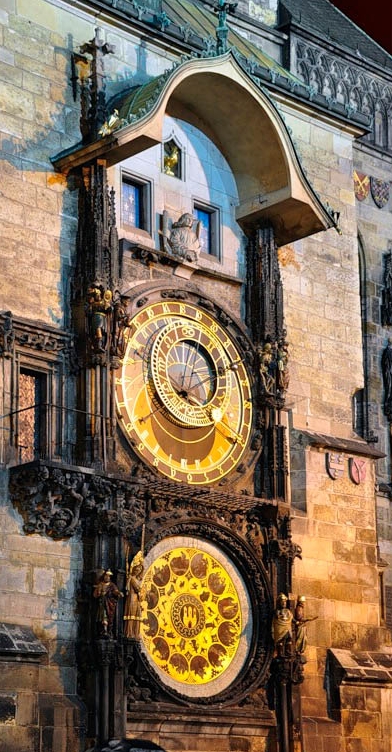

Вложение 62457
Одного взгляда на циферблат Пражского орлоя достаточно, чтобы не только узнать, «который час», но восходящий знак зодиака, знак солнца и знак луны, а также определить время по «косым» часам. Только смотреть лучше в бинокль. Фото автора

Ещё одна небольшая стрелка с восьмиконечной звездочкой показывает звездное время. Она направлена на римские цифры второго круга циферблата, и по ней заметно, что среднеевропейское время не соответствует точному звездному пражскому.
Под часовым циферблатом находится вторая часть часов календарь. Он был создан в 1866 году. Круглая медная пластина в течение года поворачивается вокруг центральной оси под гербом квартала Старо Место. Позолоченная метка в верхней части указывает на конкретную дату. У края пластины написаны маленькие цитаты из старочешского календаря XVI века, которые служили для запоминания главных церковных праздников. В следующем поясе находятся буквы A-G, обозначающие дни недели. Их использовали для расчета дня Пасхи. На внутреннем поясе готические цифры обозначают дни в месяце. По внешнему периметру внутри круга расположены двенадцать медальонов символических картинок месяцев года, а ближе к центру двенадцать знаков зодиака.
К сожалению, невооруженным глазом рассмотреть всю эту красоту в подробностях невозможно: нужен хороший бинокль или фотоаппарат с длиннофокусным объективом, чтобы потом рассмотреть часы на компьютере.
Пражские часы стали третьими астрономическими часами в мире. В 1552 году мастер Ян Табораский (Jan Taborský) отремонтировал и усовершенствовал механизм часов. Ничего подобного до этого времени в Европе не было. Часы постоянно ломались, ремонтировались и усовершенствовались, однако в течение следующих 200 лет сохранилась их первоначальная конструкция. Поворотным моментом их дальнейшей истории, как известно, когда древний колесный механизм заменили более совершенным. Впрочем, по правде говоря, после этого часы стали лишь точнее показывать все то, что показывали и раньше.

Источник: http://www.vokrugsveta.ru/telegraph/technics/775/

Sky Moon от Patek Philippe 5102 (Celestial Sky)

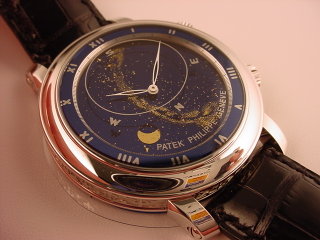

Астрономические часы Patek Philippe ref. 5102 Sky Moon с большой картой звездного неба и интегрированным указателем фаз луны продолжают традицию исключительно точной механики, создаваемой в женевской мастерской компании.
В октябре 2000 года Patek Philippe представил публике Star Caliber 2000, одни из самых сложных карманных часов в истории, с поражающим воображение набором астрономических функций. Это были первые в мире часы, которые отображали точную конфигурацию ночного неба с видимым движением звезд, положением луны и ее сменяющимися фазами в течение лунного цикла.
Через шесть месяцев мастера Patek Philippe представили Sky Moon Tourbillon Ref. 5002 сложнейшие наручные часы, для создания которых механику астрономических функций пришлось уменьшить и интегрировать дисплей со звездным небом на оборотную сторону корпуса.

Вложение 62434
Небесный свод можно наблюдать на циферблате на лицевой стороне часов.

Эти часы включают в себя самые необычные функции для наручных часов. Небосвод Северного полушария вращается против часовой стрелки, показывая угловое смещение звезд относительно меридиана Сириуса. В то же время отображается меридиан и фазы Луны. Две центральные стрелки показывают часы и минуты стандартного времени на циферблате с римскими цифрами.
Комплексный астрономический дисплей состоит из системы наложенных друг на друга сапфировых дисков, которые вращаются с различной скоростью и создают гипнотическое впечатление глубины. Основа дисплея синий сапфировый диск, управляемый колесом с 279 зубьями. Этот диск воспроизводит орбиту Луны. Через планетарную зубчатую передачу он также управляет дополнительным сапфировым диском, показывающим рост или убывание луны в маленькой круглой апертуре. Над ним, в колесе с 356 зубьями, лежит прозрачный сапфировой диск, на котором с одной стороны изображена карта звездного неба, а с другой стороны галактика Млечный Путь. Эти три диска защищены сапфировом стеклом с нанесенным внутри эллипсом, который ограничивает участок звездного неба, видимый из Женевы, таким образом, эта карта актуальна для широт от северной границы США до южного Средиземноморья. Эта система защищена швейцарским патентом CH 688 171 B5.

Вложение 62435
Инновационный механизм часов Sky Moon показывает поразительную степень точности для астрономических часов.

- лунные сутки показывают ошибку 0,05 сек / сутки, 18,385 сек / год, или 30 мин и 38,5 сек за сто лет;
- звездные сутки точны до 0,088 сек / сутки, 32,139 сек / год, или 53 мин и 33,9 сек за сто лет;
- указатель фаз луны дает ошибку в 6,51 сек за лунный месяц.

Автоматический механизм часов Sky Moon это шедевр точной микромеханики, состоящий из 301 детали, скрупулезно обработанных вручную. Грани все стальных компонентов скошены и полированы, каждый зуб каждого колеса вручную отполирован твердым деревом. И это не просто совершенство ради совершенства столь высокая степень обработки снижает трение в точках соприкосновения колес и обеспечивает высочайшую степень точности и долговечности качества, которым марка Patek Philippe обязана своей безупречной репутацией. Платина обработана круговым зернением с обеих сторон, мосты гильошированы. Из-за этих сложных операций и многочисленных проверок, требуемых в процессе сборки, изготовление каждого механизма занимает несколько месяцев. В результате безукоризненный механизм, по праву несущий Женевскую Печать как официальный знак соответствия высочайшим стандартам качества механических часов.
Автоматический механизм получает энергию от мини-ротора, смещенного от центра. Даже легких движений руки достаточно для получения необходимой энергии ротор сделан из тяжелого 22-каратного золота. По этим причинам механизм имеет всего лишь 6,26 мм в высоту, несмотря на его сложность; корпус часов также на удивление тонкий.
Механизм Sky Moon защищает корпус из 18-каратного белого золота диаметром 43,1 мм и высотой 9,78 мм. Боковая сторона корпуса украшена орнаментом с мотивом креста Калатравы. В положении «2 часы» расположена головка для подзаводки часов и выставления времени. Вторая головка, в положении «4 часа», корректирует карту звездного неба при вращении в одном направлении, угловую позицию Луны и ее фазы при вращении в обратном направлении. Прозрачная сапфировая задняя крышка позволяет любоваться изысканной гравировкой механизма и золотым гильошированным ротором.
Эта серия не лимитирована, однако желающему купить часы придется довольно долго ждать, пока они будут созданы. Однако, собеседования с владельцем мануфактуры для приобретения этой модели не требуется. Ну а теперь фотки:

Вложение 62436
Вложение 62437
Вложение 62438
Вложение 62439
Вложение 62440

Источник: http://alien-mouse.livejournal.com/29821.html

В Санкт-Петербурге появился модуль Пасхи


Мастер из Северной столицы изобрел механические часы, которые показывают не только время, но и дату православного праздника Пасхи и даже реальную карту звездного неба над городом на Неве. На выставке в Швейцарии местные мастера пытались понять, где у часов электронный микрочип. Они все никак не могли поверить, что изобретение  полностью механическая работа.

Корреспондент НТВ Павел Рыжков осмотрел уникальные часы и побеседовал с мастером.

Самые сложные в мире астрономические часы под названием «Воскресенье» готовятся к выставке. Механизм, несмотря на точность хода, периодически нуждается в профилактике. Автор уникальных часов приехал в Янтарную галерею, чтобы забрать их лично. Константин Чайкин про время знает все. Оказывается, за всю историю механических хронометров часов, показывающих даты Пасхи, было создано в мире всего семь. Первые сделаны в XIV веке, но они не сохранились.

Константин Чайкин, создатель часов «Воскресенье»: «А вторые были созданы в Страсбургском соборе. Это известные астрономические часы, которые имеют много астрономических функций, имеют встроенный театр, они на сегодняшний день тоже указывают дату Пасхи». Сложность в том, что Пасха может выпасть на один из 35 дней. Православный праздник не должен совпадать с иудейской Пасхой, он наступает после весеннего равноденствия с учетом восходящей фазы Луны. Чайкин все рассчитал, разложил на шестеренки и теперь демонстрирует некий механический компьютер, который называет модулем Пасхи. Механизм установлен в часах, он срабатывает один раз в год в Рождество по Юлианскому календарю. Стрелка в этот момент указывает дату главного православного праздника.

Константин Чайкин, создатель часов «Воскресенье»: «На данный момент эти часы являются вечными, то есть они указывают дату Пасхи, и все остальные праздники, а также дату, числа и дни недели по Юлианскому календарю, что традиционно и канонически соответствует позиции православной церкви». Часы Чайкина в специальных окнах показывают фазы Луны и реальную карту звездного неба над Петербургом. Также они имеют еще один важный показатель для тех, кого интересует астрономическое время: золотая стрелка с бриллиантом показывает, на сколько минут астрономические зимние сутки отличаются от летних.

Уникальные астрономические часы могут со временем обзавестись еще одной важной функцией  боем. Как обещал Константин Чайкин, звук гонга его часов будет так же торжественен, как на старинных часах XIX века. Первоначально янтарный корпус часов планировалось заменить на более прочный. Но именно в таком виде их представили на выставке в Швейцарии. Так что теперь внешний вид менять не будут. А изобретение русского часовщика прославилось тем, что швейцарцы старательно искали чип.

Чайкин не боится показывать свое творение. Ведь, во-первых, все запатентовано, во-вторых, сделать аналог почти невозможно. По роковой случайности у мастера не сохранились чертежи. Потомкам он оставит завещание  в 2100 году поменять панель с разницей дат старого и нового стилей. В ней добавится еще один день. А так механизм может работать и показывать время еще семь тысячелетий подряд.

Видео см. по ссылке на источник.


Источник: http://news.ntv.ru/spb/148153/

Интересно, а то что первая модель Astrodea была выпущена в 1984 году - это не считается?

Считаться-то считается, но это-же не механика.;)
См. обсуждение:
http://forum.watch.ru/showthread.php?t=6197

http://apollinaria-spb.livejournal.com/24740.html Фотографии некоторых часов, представленных выше.

А в статье не написано слово "механика". Написано:Про Микротаймер ТАГовский тоже писали, что это первые в мире, которые ,000 а япы задолго до этого тихим сапом сделали ,000 и никому не сказали :)

А про это мне известно, как никому другому, ибо являюсь счастливым обладателем Astrodea ;)

"...астрономические часы — вещь для избранных: понять, как они работают, способны очень немногие. Например, немецкий часовщик Мартин Браун, создавший в 2006 году часы Notos c уравнением времени (механизмом, учитывающим разницу между общепринятым временем, которое показывают обычные часы, и реальным солнечным временем) и дисплеем отклонения солнца, за несколько лет продал всего 70 таких экземпляров. Фирма Martin Braun практически прекратила их продвижение. И причина не столько в цене, сколько в том, что выставить правильные показания на подобных часах — сложная математическая задача, решить которую способен далеко не каждый продавец часового магазина".


Источник: http://friday.vedomosti.ru/article.s...09/02/06/14366

Речь вот об этих часах:

http://www.chasy.com.ua/wtch4u/mbr/images/mb19.jpg

Пишут, что на базе калибра ETA 2892-2, к которому добавлен уникальный модуль, который собственно и заведует индикацией астрономического склонения Солнца и уравнения времени.

Для справки: Уравнение времени, equation of time (англ.) - разница между временем, которое показывают обычные часы , и временем, которое показывают солнечные часы

http://www.tvkultura.ru/i/video_4.gif
Самые большие в мире астрономические часы высотой более двенадцати метров находятся в Соборе святого Петра во французском городе Бовэ. Самыми красивыми считаются знаменитые Пражские куранты, а шедевр русского часового искусства хранится в Военно-морском музее Санкт-Петербурга. Над сложнейшими «планетными часами» уроженец Ярославля Лев Нечаев трудился более десяти лет. Его творение поражает точностью и множеством функций. Нечаев даже снабдил свой хронометр музыкальным ящиком, игравшим русские народные песни при восходе и заходе Солнца. Сегодня уникальные часы нуждаются в реставрации. Рассказывают "Новости культуры".
Эти часы молчат вот уже несколько десятилетий. Разумеется, главный хронометр Военно-морского музея неоднократно пытались запустить вновь, но чудесный механизм, который создал бывший крепостной крестьянин Лев Нечаев, так и остался загадкой для мастеров.
За это техническое достижение Нечаев получил от императора Николая Первого медаль и тысячу рублей – огромную по тем временам сумму. Хронометр отмечал не только время, но и дни недели. На его голубом циферблате каждое утро восходило Солнце. Мастер создавал свой механизм на протяжении четырнадцати лет. Сегодня наверняка известна только дата, на которой остановилась стрелка часов. «Здесь календарь стоит на 6 марта 1946 года. Думаю, это дата возвращения из эвакуации», – поясняет сотрудник музея Георгий Рогачев.
Эти часы украшали Мраморный дворец, затем училище Фрунзе. В начале прошлого века в качестве астрономического прибора они попали в корабельные фонды Военно-морского музея, пережили войну и вновь вернулись в музей. Теперь хронометр собираются отправить пока на экспертизу, а затем, возможно, на реставрацию:. «Мы сделаем подробное их описание – по сути, техпаспорт. Тщательно отфотографируем все детали, затем будем принимать решение», – поясняет часовой мастер, реставратор Виктор Лаптанский.
Осмотреть и, возможно, отремонтировать нечаевские часы взялась лучшая часовая лаборатория России, которая расположена в Петербурге. Полтора месяца специалисты будут только осматривать и описывать уникальный механизм. Если удастся, его починят к середине года, ведь до сих пор это не удавалось никому.


Источник: http://www.tvkultura.ru/news.html?id=307768&cid=178

Старинные астрономические часы

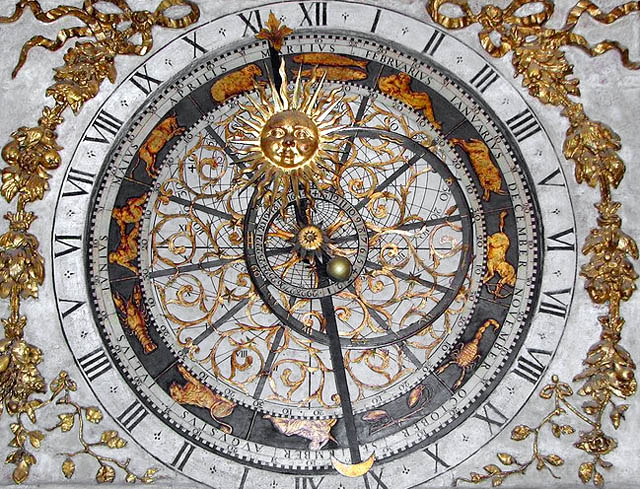

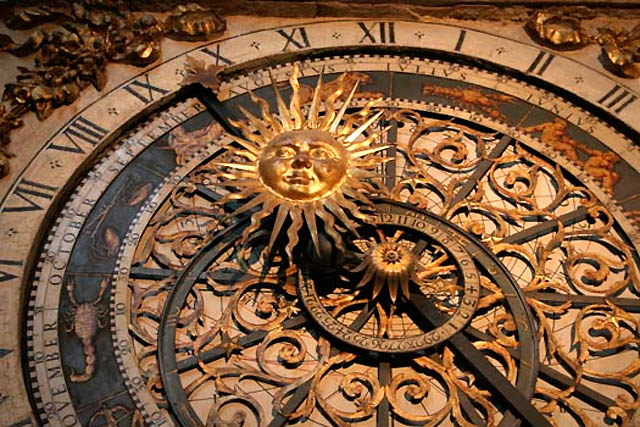

Астрономические часы в соборе Сен-Жан в Лионе
Действующие астрономические часы, находящиеся в соборе, — самые старые во Франции. Они ведут свою историю с XIV века. После разрушения гугенотами, реставрировались с 1572 по 1600 год. Свой барочный вид они приобрели в 1655 году. В XVIII веке на них появился минутный циферблат со стрелкой. Несмотря на многократные ремонты и переделки, часы содержат некоторые железные детали, выплавленные в конце XVI века. Показывают часы, минуты, дату, положение Луны и Солнца относительно Земли, а также восход наиболее ярких звёзд над Лионом. Четыре раза в течение дня (в 12, 14, 15 и 16 часов) раздаётся звон часов, сопровождаемый движением кукол-автоматов, расположенных в верхней части часов и изображающих сценки на религиозные темы.

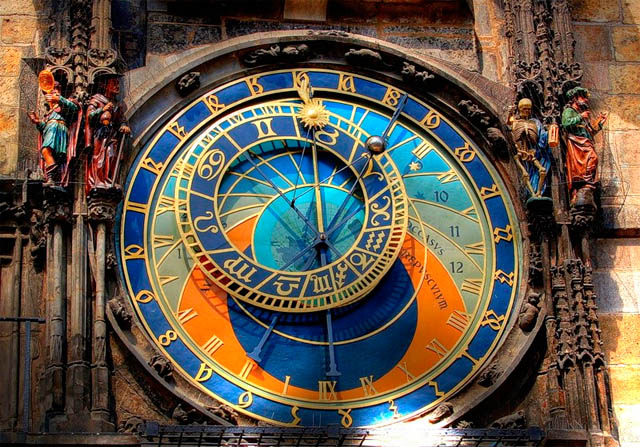

Астрономические башенные часы городской ратуши Праги ("Орлой")
В 1410 году по заказу пражских властей астроном Ян Шиндел создал астрономический круг, а Микулаш из Кодани изготовил механизм курантов. Так появились астрономические часы, которые разместили на южной стороне городской ратуши. Спустя сто лет часы впервые остановились. Чинить их в 1490 году пришлось уже другому часовщику - Ганушу з Руже. Кроме ремонта, Гануш модернизировал механизм курантов. Да так, что городские власти побоялись, чтобы талантливый часовщик не смог создать что-нибудь подобное или, чего хуже, сделать новые часы. Гануша приказали ослепить. В отместку часовщик решил остановить куранты. Легенду об ослеплении пражского часовщика продумал чешский писатель-историк Алоис Йирасек. Никто не знает, было ли это на самом деле, но большинство жителей Праги Алоису Йираску верит и рассказывает легенду всем приезжающим туристам.
Доподлинно известно, что в 1778 году на очередной ремонт курантов не было денег, поэтому пражские власти решили разобрать их на металлолом. Часовщик Ян Ландесбергер, в стремлении сохранить уникальный механизм, вызвался отремонтировать астрономические часы за свой счет. Часы снова начали идти, а вот астрономический календарь так и не привели в движение.
В 1861 году история повторилась. Часы постоянно останавливались или шли неправильно, поэтому в 1865 году механизм демонтировали, а Ромуальд Божек сделал хронометр, который до сих пор управляет часами. Этот хронометр, которому уже почти 200 лет, отстает лишь на полминуты за неделю. В 1866 году астрономические часы снова заработали и продолжали идти до 5 мая 1945 года, когда ратушная башня была разрушена немцами. Башню и часы восстановили за два года.
Астрономические диски представляют собой форму механической астролябии, устройства, используемого в средневековой астрономии. Можно считать, что Орлой представляет собой примитивный планетарий, показывающий текущее состояние вселенной.

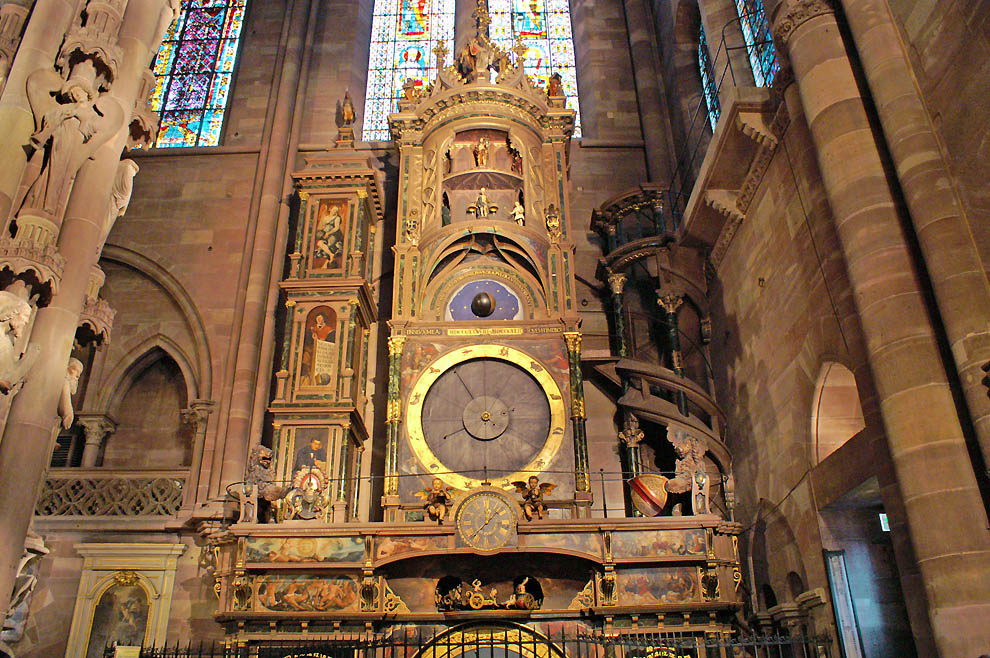

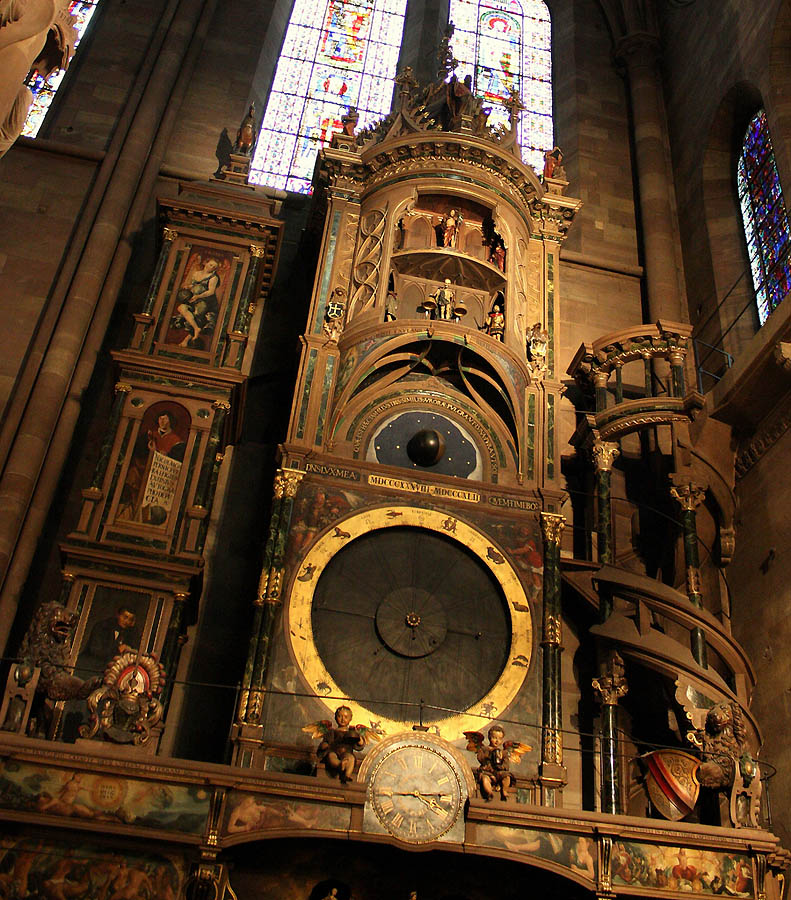

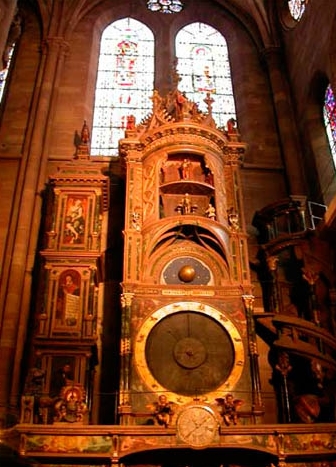

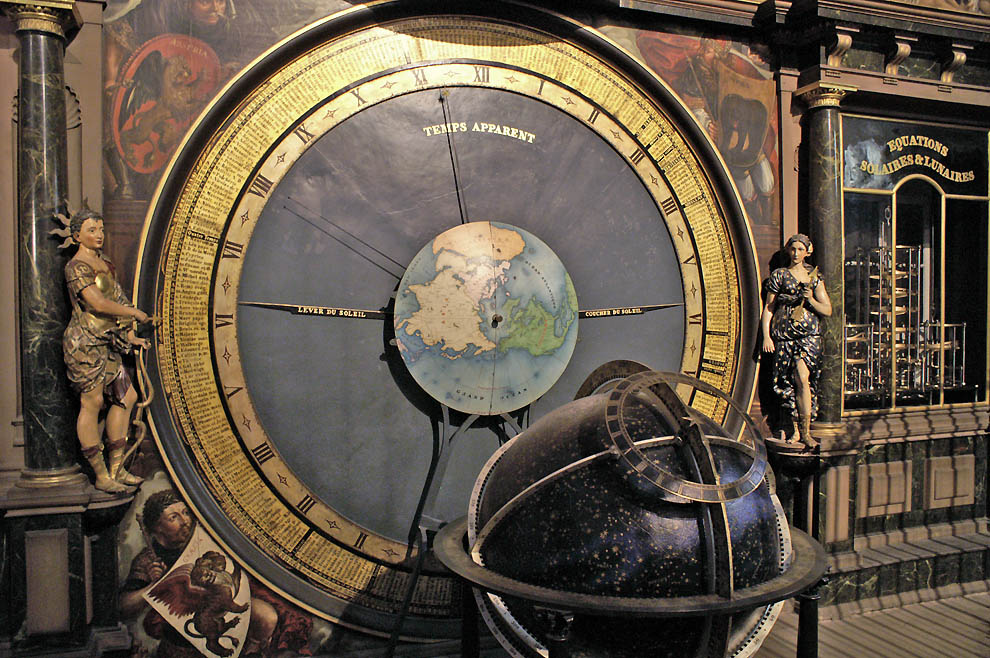

Астрономические часы Страсбургского собора

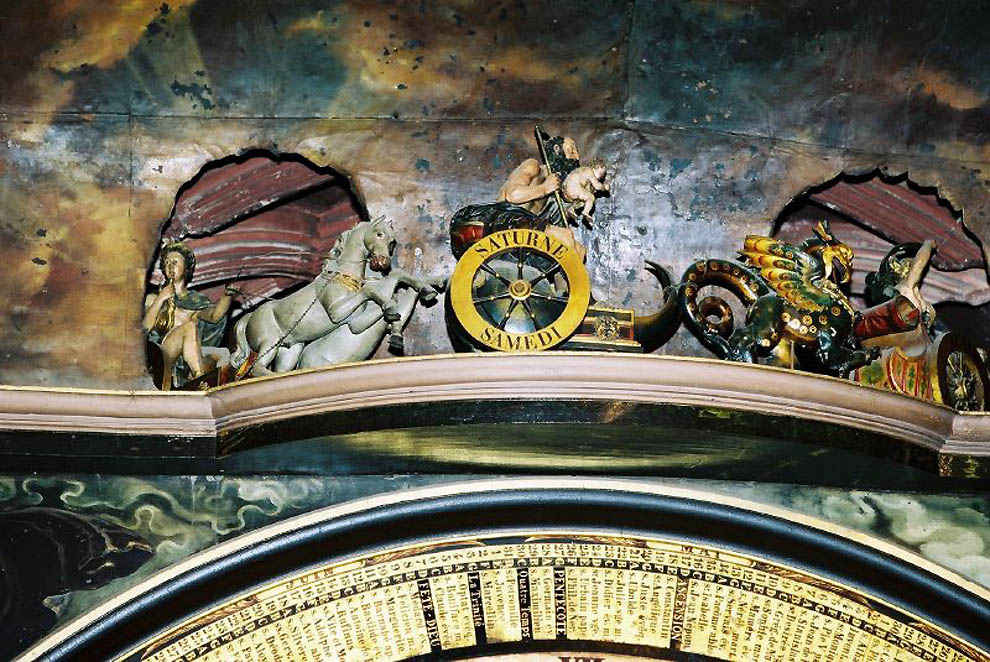

Первые астрономические часы Страсбургского собора были установлены в 1354 году и работали примерно до середины XVI века. Они были высотой около 12 метров, показывали движение Солнца и Луны, также имели календарь "переходящих" церковных праздников. В 1547 году началась разработка конструкции вторых часов, их изготовление завершилось в 1574 году. Часы шли по 1789 год и по праву считались одним из чудес механики. Строительство третьих часов продолжалось с 1838 по 1842 год, а в 1857 году был добавлен звёздный глобус с более чем пятью тысячами звёзд. Кроме звёздного глобуса на часах имеются вечный календарь с датами "переходящих" церковных праздников, указатели солнечного времени, времени восхода и захода Солнца, фазы и положения Луны, солнечных и лунных затмений, а также планетарий, показывающий движение вокруг Солнца Меркурия, Венеры, Земли с Луной, Марса, Юпитера и Сатурна.

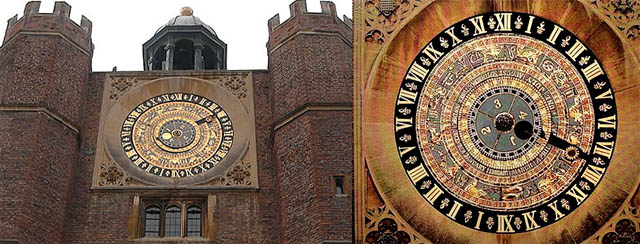

Астрономические часы во Дворце Хэмптон Корт
Астрономические часы, находящиеся в его надвратной башне, созданы в 1540 году и показывают время, месяц, число, количество дней от начала года, фазы луны и время подъема воды у Лондонского моста.

Источник: http://dver-v-detstvo.livejournal.com/4092.html

Luminor 1950 Equation of Time Tourbillon Titanio - L’Astronomo от Officine Panerai


Один из самых престижных итальянских брендов - Officine Panerai - знает, как очаровать своих поклонников. Теперь компания представила новую выдающуюся модель, названную Luminor 1950 Equation of Time Tourbillon Titanio - L’Astronomo. Посвященные гению Галилео Галилея, эти часы представляют собой великолепный сплав харизматического дизайна и превосходного мастерства.
Модель имеет следующие усложнения: турбийон, индикаторы уравнения времени и времени восхода и захода солнца для города, выбранного владельцем часов, а также изображение ночного звездного неба над этим городом (на задней панели).
Эта увлекательная новинка от Officine Panerai украшена элегантным черным циферблатом, выполненным в виде сэндвича. Люминесцентный состав, размещенный между двумя слоями циферблата, обеспечивает прекрасную считываемость арабских цифр и часовых маркеров во тьме. Апертура для индикатора даты расположена на 3 часах. Там-же размещен стрелочный указатель месяца. На время восхода и заката солнца указывает два курсора, передвигающиеся вдоль круговых секторов. Оно зависит не только от сезона, но и от широты, выбраной владельцем часов. Боковой секундный циферблат на 9 часах, там-же и крохотный дисковый индикатор вращения турбийона.
Линейный указатель уравнения времени находится на 6 часах, он указывает разницу между реальным и солнечным временем. Этот интервал составляет до 15 минут, что объясняется эксцентричностью земной орбиты и наклоном ее оси.
Модель оснащена мануфактурным калибром P.2005/G с ручным заводом, состоящим из 375 деталей, на 46 камнях, с частотой 28800 полуколебаний в час и 4-дневным запасом хода.
Карта звездного неба находится на нижней части механизма. В зависимости от выбранного полушария, небесный свод движется либо по часовой стрелке, либо против нее. Его позиция постоянно обновляется в зависимости от города, выбранного пользователем.
У Luminor 1950 Equation of Time Tourbillon Titanio сатинированный титановый корпус, диаметром 50 мм и водозащитой до 100 метров. Кроме того, эти часы предлагаются и в розовом золоте. Безель выполнен из полированного титана. На лицевой стороне корпуса - сапфировое стекло с антибликовым покрытием, изготовленное из корунда, толщиной 2 мм, на задней крышке - сапфировое стекло.
Ремешок из кожи аллигатора с сатинированной титановой пряжкой, а таже, сменный ремешок с инструментами для их перестановки.

Вложение 47298

Источник: http://watches.infoniac.com/luminor-...astronomo.html

Старейшие в мире башенные часы теперь с электромотором


Самые старые в мире непрерывно работающие астрономические механические часы, установленные еще в 1380 году на башне Уэльского собора (Wells Cathedral) в Сомерсете, теперь обзаведутся электромотором.
Причина банальна. Нынешний хранитель часов, 63-летний Поль Фишер (Paul Fisher), подал в отставку, отказавшись продолжать вручную заводить часы, поскольку это весьма продолжительный и трудоемкий процесс. Речь шла о необходимости трижды в неделю манипулировать тремя гирями, весом 250 килограммов, поворачивая их по 800 раз.
Поэтому, со следующей недели их завод будет обеспечиваться электромотором.
Соборные часы показывают не только время, но и положение Солнца и фазы Луны. Каждый час на часах появляется фигурка-жакемар, которую называют Джеком Блендиферсом (Jack Blandifers), отбивающая время молотком и каблуками. А каждые пятнадцать минут пара рыцарей преследуют друг-друга над циферблатом.

Источник: http://www.telegraph.co.uk/culture/c...last-time.html

Master Grande Tradition Grande Complication от Jaeger-LeCoultre


Престижная линейка Master Grand Tradition от Jaeger-LeCoultre пополнилась новой моделью Master Grande Tradition Grande Complication.
Новинка может похвастаться тремя часовыми усложнениями: минутным репетиром, парящим турбийоном и зодиакальным календарем, каждое из которых отвечает самым высоким часовым стандартам.
Классический круглый платиновый корпус, диаметром 44 мм, водонепроницаемый до 50 метров.
Турбийон совершает обороты вокруг циферблата (который представляет из себя небо Северного полушария), при этом он не отсчитывает минуты официальных 24-часовых суток, вместо этого, - рассчитан на время звездных суток, которые короче солнечных на, примерно, четыре минуты. Кроме того, по внешней сфере циферблата вращается крошечное "солнышко", указывающее на текущие знаки зодиака и двенадцать месяцев, а также отвечающее за индикацию нашего "официального" среднего солнечного времени.
Модель оснащена новым мануфактурным механизмом с ручным заводом 945, состоящим из 527 деталей, полностью собранным и отрегулированным одним мастером-часовщиком. Калибр на 49 камнях, с балансовой частотой 28800 полуколебаний в час и запасом хода 48 часов.
Парящий турбийон включает инновационный кремниевый спуск, разработанный для использования в ультра-легкой титановой клетке.
Минутный репетир, использованный в этой модели, является результатом пятилетних исследований и разработок. Его звук генерируется уникальной системой "crystal gong", когда гонги особой формы прикасаются к часовому стеклу. Использован, также, новый ударный механизм "trebuchet hammers", который обеспечивает передачу 80% энергии к гонгам. В результате, часы издают удивительно четкий и гармонично полный звук.
Модель на ремешке из кожи аллигатора с раскладной застежкой из платины.
Лимитированный выпуск 75 экземпляров.

Источник: http://watches.infoniac.com/master-g...tre-watch.html

Astronomical Skeleton Clock


Увидел!!!:eek: Не силён в английском ,но должен привлечь всеобщее внимание. ПОРАЗИТЕЛЬНАЯ вещь!!!! http://www.my-time-machines.net/my_current_project3.htm И видео http://www.youtube.com/watch?v=R6mDL...layer_embedded

Real Moon 1980 от Christiaan van der Klaauw


В текущем году голландская часовая компания Christiaan van der Klaauw, известная своими астономическими часами, представила свою новую модель Real Moon 1980. Модель выпускается в трех версиях: с корпусами из 18-каратного розового или белого золота, а также - из платины (последний вариант выпущен лимитированным тиражом 8 экземпляров).
Корпус круглый, диаметром 40 мм. Сапфировое стекло на лицевой стороне корпуса (с антибликовым покрытием) и на его задней крышке.
Циферблат серебристый с синими часовыми индексами в виде римских цифр.
Модель оснащена модифицированным автоматическим механизмом CK1094, с мануфактурным модулем Real Moon 1980, функциями индикации часов, минут, секунд (центральные стрелки), даты и месяца (на 9 часах), фаз Луны (на 12 часах), солнечных и лунных затмений (круглый стрелочный указатель на 3 часах), а также - относительного положения Солнца на горизонте в зависимости от времени года (указатель на 12 часах). Ротор выполнен из 18-каратного золота с реалистическим изображением Луны, выгравированным вручную Jochen Benzinger.
Поставляется на черном ремешке из кожи аллигатора.

Вложение 122708Вложение 122710Вложение 122712Вложение 122713

Источник: http://www.klaauw.com/en/collection/...tro&title=real moon 1980

Наручный планетарий от Christiaan van der Klaauw


Голландская часовая компания Christiaan van der Klaauw представила самый маленький в мире механический планетарий, выполненный в формате наручных часов - CK MASTERPIECE Planetarium. Новинка выпускается в нескольких версиях: с корпусами из розового, белого золота и из платины (последний вариант - лимитированной серией из 8 экземпляров), с различными циферблатами и стрелками.
Круглый корпус, диаметром 40 мм. Сапфировое стекло на лицевой стороне корпуса (с антибликовым покрытием) и на его задней крышке.
Модель оснащена автоматическим механизмом CK 1196 с мануфактурным модулем Planetarium, функциями индикации часов, минут, секунд (центральные стрелки), даты (круглый стрелочный указатель между 7 и 8 часами), месяца (круглый стрелочный указатель между 4 и 5 часами), а также с орбитами Меркурия, Венеры, Земли, Марса, Юпитера и Сатурна вокруг Солнца (круглый указатель на 12 часах).
Черный или синий ремешок из кожи аллигатора с застежкой из золота или платины.

Источник: http://www.horozima.com/2011/06/ck-m...tarium-by.html

Еще раз о Septagraph от Borgeaud


Известная швейцарская часовая компания Borgeaud выпустила новый сверхсложный хронограф Septagraph [о его мировой премьере у нас на форуме см. здесь. Ego], разбивший традиционные концепты в часовом производстве. Автоматический хронограф объединяет в себе достижения швейцарского часового мастерства и трехтысячелетний индийский опыт астрономических и астрологических наблюдений.
В новых моделях мужских и женских наручных часах представлено новое виденье времени. Представьте себе, что вы сами регулируете время, и в течение дня вы становитесь обладателем собственного мини-отрезка времени, причем он будет меняться с наступлением нового дня.
Модель Septagraph сочетает в себе часовое мастерство и древние астрономические знания. Среди календарей, созданных человечеством, индийский календарь Panchang датируется третьим тысячелетием. Он разделен на эры с циклом в 60 лет, сравнимые с 60 минутами, затем пошло разделение 12 лунных месяцев, которые в свою очередь делятся на недели с семью днями, а день делится на 24 часа. Индийские астрономы и математики взяли этот 24-часовой период и поделили его на два 12-часовых периода, длительность которых составляет от восхода солнца до захода. Условно эта периодичность была зафиксирована от 6 часов утра до 6 часов вечера. Далее 12-часовой период в дальнейшем размечен 90-минутными сегментами. И именно один из этих сегментов был назван Раху Kaal, что в переводе означает время Раху. Предполагается, что в это время нужно размышлять и задумываться, а не действовать. Этот период предназначен для личного пользования и его можно назвать стратегическим периодом.
Эти временные периоды с идеальным размещением отражают те стратегические разметки, необходимые в ежедневном вихре времени. И компания Borgeaud нашла превосходное решение, создав новое механическое осложнение, напоминающее нам о специфических ежедневных моментах нашей жизни. Компания Borgeaud спроектировала уникальное запатентованное часовое усложнение Septagraph, где латинское слово «septua» означает «семь», а древнегреческое «graphien» - писать. В течение недельного цикла каждый день имеет собственное зарезервированное время, которое активизируется обратным отсчетом механизма, работающего в течение 90 минут. Данный отрезок времени, называемый стратегическим периодом, меняется изо дня в день. Счетчик с показателями стратегического периода установлен между временными индексами 6 и 9. Ровно в полночь «прыгающая» стрелка счетчика автоматически передвигается на только что начавшийся день.
Каждый день, в назначенное время для активации стратегического периода, широкая стрелка, расположенная между временными индексами 3 и 5, мгновенно наполняется цветом, подавая сигнал о начале периода и его обратном отсчете. Параллельно с ним круг на конце стрелки, на котором выгравированы литеры SP, также наполняется цветом и затем цветовая подсветка по истечении времени постепенно отходит и снова становится белой. Это время, которое мы будем отдавать только себе, не закрывается за нами, а, наоборот, открывается перед нами.
Женская версия модели Septagraph базируется на кварцевом механизме BRG Q1051. Уникальность механизма состоит в том, что он управляет механическим усложнением при помощи вращающегося диска, на котором декорированы три цветных лепестка лотоса. В женской версии модели счетчик стратегического периода расположен на лотосе.
Под лотосом, который закреплен в центре рубином, в определенный отрезок времени мгновенно появляется цветной диск, а три лепестка отсчитывают по 30 минут. Цветок лотоса выполнен из розового золота и инкрустирован бриллиантами, в то время как решетка с изысканным цветочным орнаментом из белого золота завершает грандиозную картину. Решетка тщательно отполирована и отражает световые блики на солнце.
Модель часов оснащена механическим фирменным усложнением под названием Manège. Его работа не зависит от механизма часов. Вместо десяти часовых меток установлены бриллианты с мобильной опорной поверхностью. При каждом движении запястья владельца часов бриллиантовые маркеры начинают поворачиваться. Технически бриллианты со специальной огранкой поддерживаются тремя регуляторами, установленными на центральной оси маленького светящегося валика с отполированными боками. Эта ось прикреплена шестеренкой с вирирующейся заводной головкой, расположенной за пределами циферблата. При каждом неуравновешенном движении запястья заводная головка начинает управлять бриллиантами и заставляет их вращаться вокруг своей оси, тем самым символизируя круглые формы часовых меток в бешеном ритме времени.
Роскошные корпуса диаметром 40 мм из розового или белого золота подходят как для женских моделей, так и для мужских моделей. На заводной головке во всех версиях корпусов красуются бриллианты чистой воды. А вот модель Borgeaud 8795 оснащена перламутровым циферблатом и декорированным многочисленными бриллиантами безелем. Задняя крышка защищена дымчатым сапфировым стеклом, на котором по желанию клиента могут быть выгравированы его инициалы. Все детали часов компании Borgeaud производятся и собираются в Швейцарии, используя сеть квалифицированных поставщиков. Такой подход способствует тому, чтобы часы марки характеризуются совершенством и безупречным качеством.

Вложение 137536Вложение 137537

Источник: http://www.pam65.ru/news.php?newsId=621

Астрономические часы – в прямом и переносном смыслах


Часы это часы как часы – что может быть необычного? Но в Европе есть часы астрономические не только по размерам, но и по сути. Вот немного информации об астрономических часах Европы.
Вложение 167865
Термин "астрономические часы" используется довольно неоднозначно. В принципе, любые часы, показывающие помимо времени какую-либо астрономическую информацию, могут быть названы астрономическими. Они могут показывать положение Солнца или Луны (а также ее фазы) на небе, текущий знак зодиака или даже звездные карты. Мы начнем с самых известных – Орлой в Праге.
Вложение 167866
Говорить, что эти часы астрономические, значит утверждать очевидное. Еще одно слово, которое может описать их: "шедевр". Первое, что следует о них знать, это то, что они были установлены за 80 лет до открытия Америк Колумбом, то есть в 1410 году. Сразу бросается в глаза циферблат в центре, который показывает положение Солнца и Луны. Туристов в Орлое привлекают еще механические фигурки апостолов, которые движутся каждый час. Кроме того, есть и другие движущиеся фигуры и циферблат с месяцами года.
Вложение 167867
Вложение 167868
Существует поверье, что если жители не будут ухаживать за часами, на город обрушится проклятье, и становится понятно, почему спустя столько лет часы все ещё в идеальном состоянии. Конечно, их несколько раз пришлось восстанавливать. Пожар из-за обстрела площади в 1945 году во время восстания нацистов сильно повредил часы. Прошли годы, прежде чем удалось полностью отремонтировать часы. Например, фигура "Смерть и турок" были почти полностью уничтожены.

Лунд, Швеция
Вложение 167869

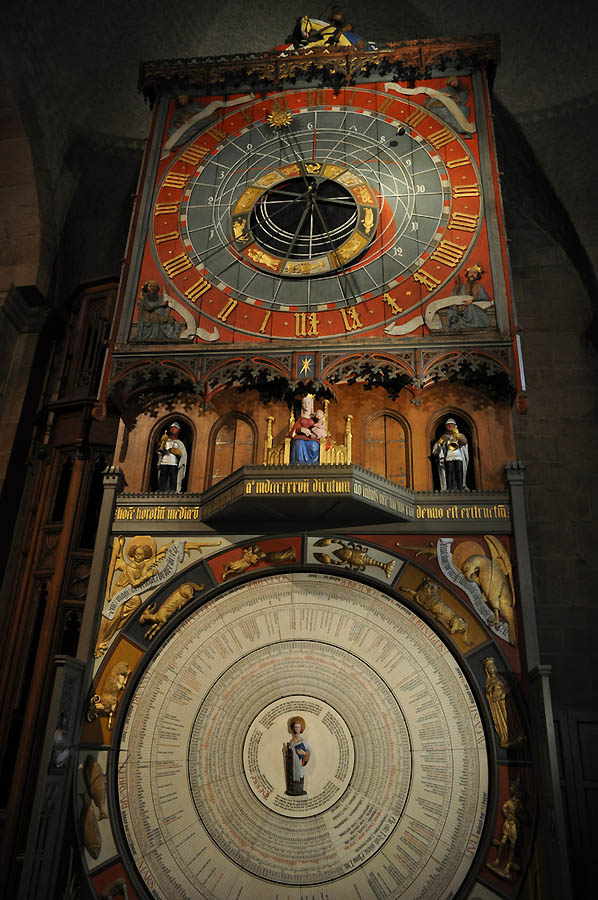

А вот часы немного младше пражских. Они находятся в соборе города Лунд в Швеции.
Вложение 167870

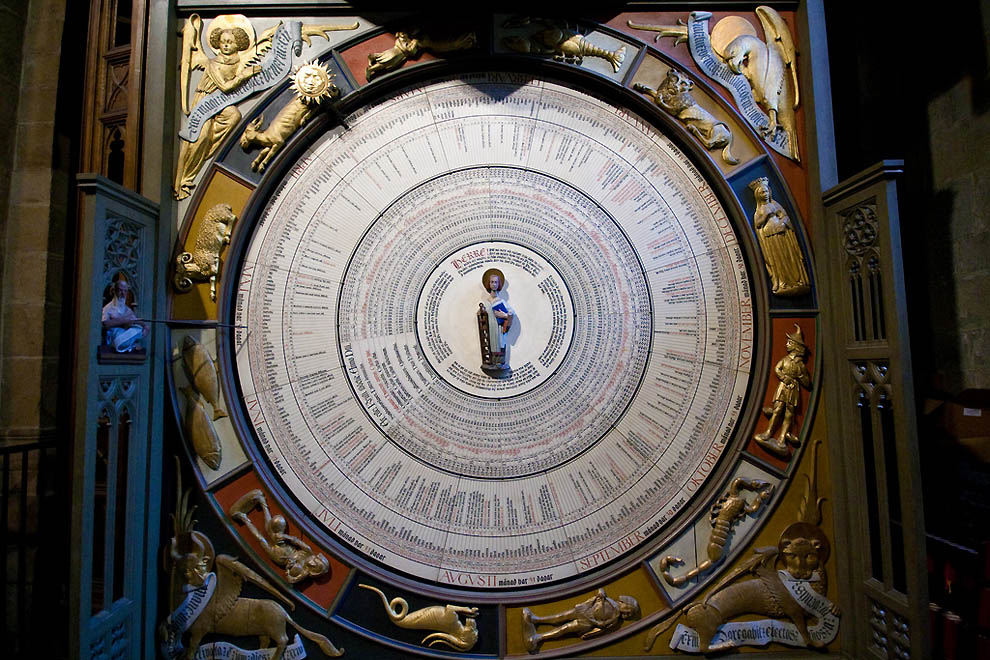

Считается, что работа над часами была завершена в 1424 году. Полное название часов звучит Horologium mirabile Lundense. В 1827 году их разобрали, и их восстановление заняло почти сто лет. Каждый час часы играют на небольшом органе, и трое волхвов со слугами проходят мимо фигурок Иисуса и Марии (на фото внизу). Осознать, что такой сложный механизм был создан в пятнадцатом веке почти не представляется возможным.
Вложение 167871
Вложение 167872

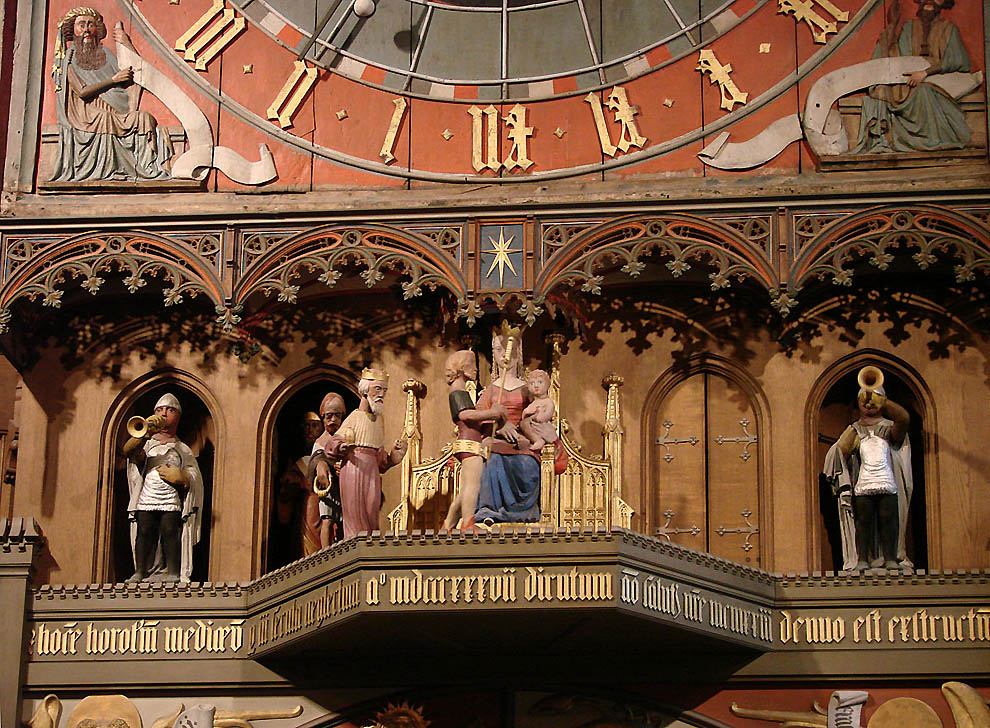

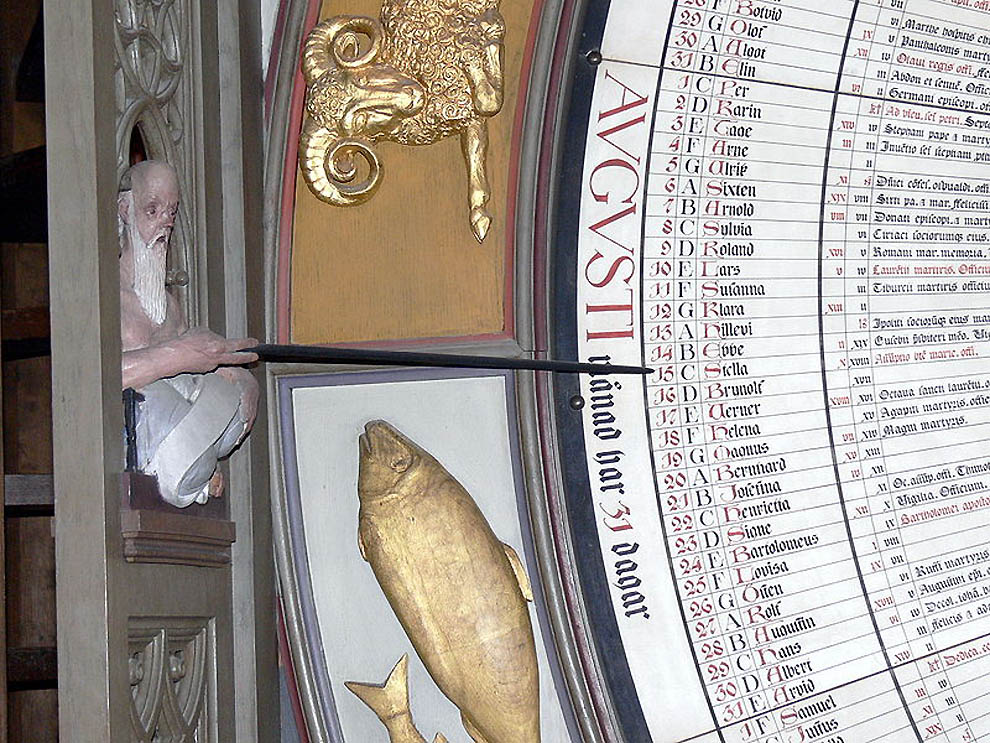

Два рыцаря на верхушке отмечают часы, а астрономические циферблаты показывают фазы Луны, где и когда зайдет Солнце и многое другое. Третий циферблат сверху это календарь. С помощью него наши предки вычисляли даты религиозных праздников, но мы сегодня тоже сможем это сделать, так как циферблат меняется раз в сто лет. Этот нужно будет заменить в 2123. Как видите, не все календари заканчиваются 2012-м годом.

Страсбург, Франция
Вложение 167873
В соборе Страсбурга находилось целых трое астрономических часов.
Вложение 167874
Первые были установлены в 1352 году и проработали двести лет, пока не установили более совершенные в 1547-м, проработавшие до 1788-го. В 1838-м году были установлены последние – те, которые стоят и по сей день, и являются памятником амбициям и делу всей жизни из создателя. Если бы часы, стоящие в обычных домах нужно было заменять только дважды за шестьсот лет…
Вложение 167875
Жан Батист Швильге начал работу над часами в 1838. Он родился в 1766 и с детства мечтал построить новые часы для собора. Спустя пятьдесят лет он исполнил мечту – именно столько заняло изучение механики, математики и часовых механизмов. Перед тем, как начать работу, он и тридцать его помощников потратили год на проектирование. И потраченное время окупилось: часы были закончены менее чем за пять лет и заработали в 1842.
Вложение 167876
Вложение 167877

Оломоуц, Чехия
Вложение 167878

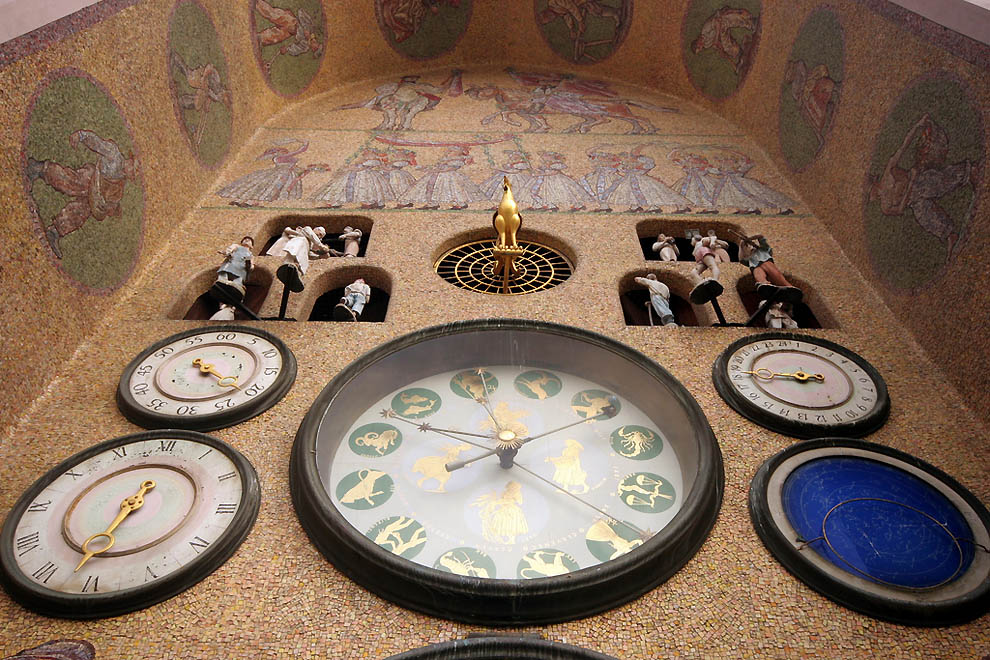

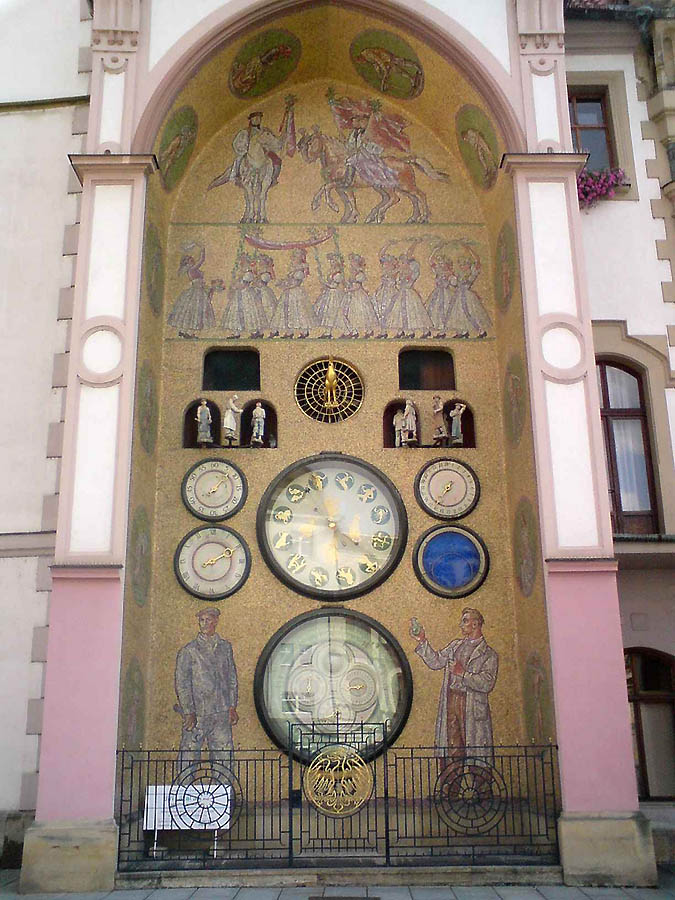

Мы снова в Чехии, на этот раз в городе Оломоуц. В 1420 году, когда были построены эти часы, город был столицей государства Моравия. Часы установлены на главной площади города, и перестраивались примерно раз в сто лет.
Вложение 167879
Вложение 167880
Чехия сильно пострадала в конце Второй мировой, когда в 1945 германские войска отступали под напором советских. Расстрелянные немцами часы, точнее их остатки, хранятся в местном музее. Чехословакия после войны попала под власть СССР, и когда часы восстанавливали, это сделали с большим тщанием. Но, конечно же, святые и короли, известные всем, были заменены спортсменами и рабочими.
Вложение 167881

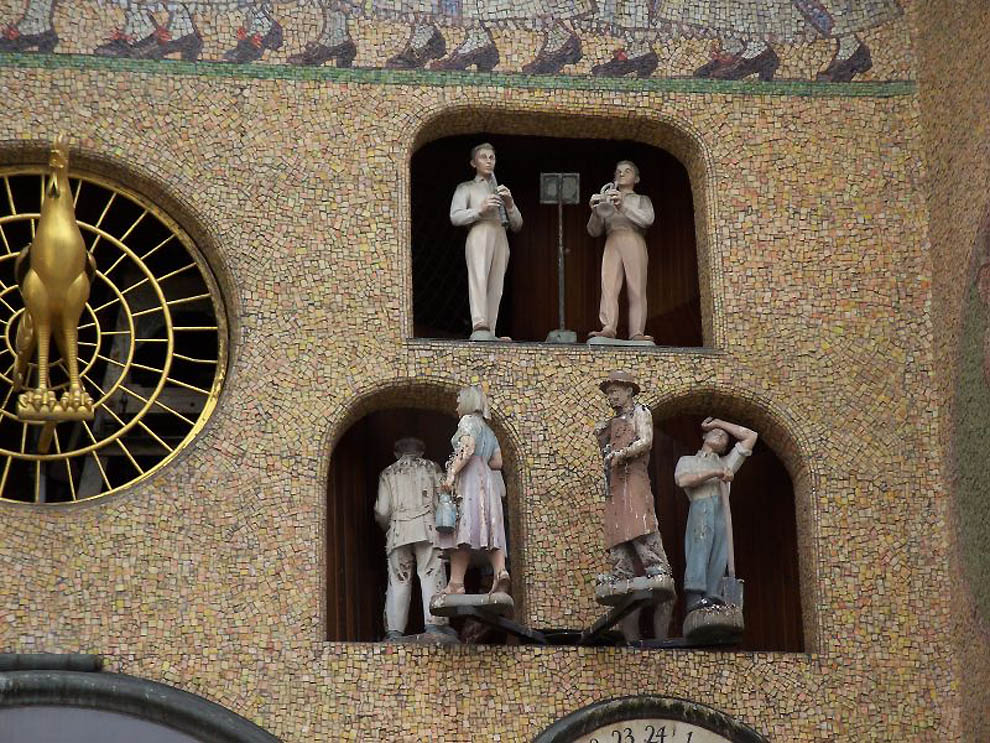

Издалека часы выглядят древними, и лишь когда подходишь вплотную, становятся видны фигуры, следы режима, прожившего вдвое меньше, чем каждые новые часы, установленные добрыми гражданами Оломуца.

Уэллс, Великобритания
Вложение 167882
Все часы, о которых мы рассказывали до этого, были установлены внутри или снаружи зданий.

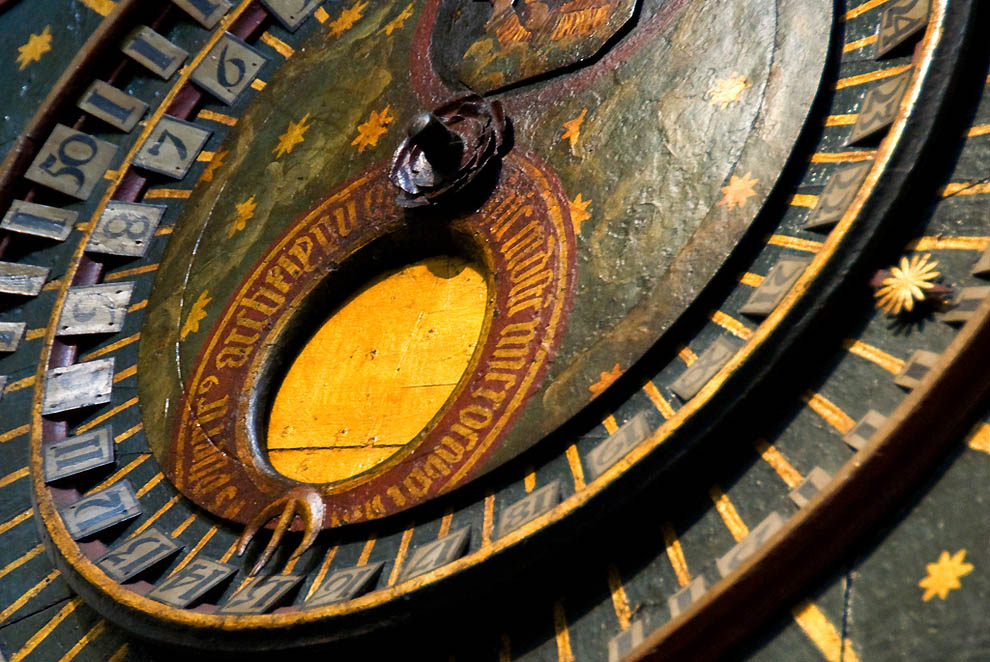

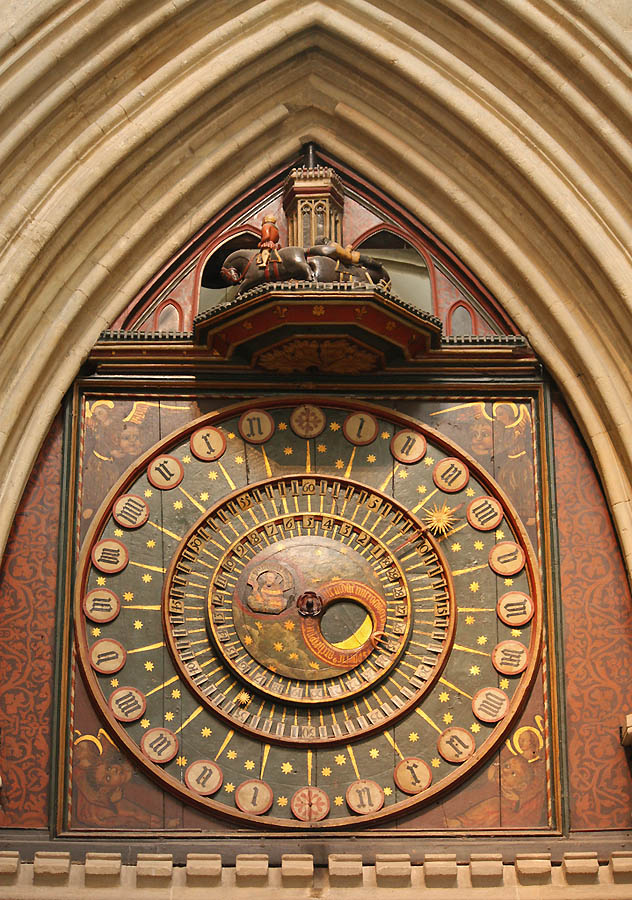

Жители города Уэллса на западе Англии в четырнадцатом веке решили построить такие часы, которые были бы сразу и там и там. На фото вверху – внутренняя часть часов. На этом циферблате – модель Вселенной. Солнце движется по кругу на фоне звезд. На 24х часовом циферблате есть часы от одного до двенадцати после полудня и от одного до двенадцати после полуночи.
Вложение 167883

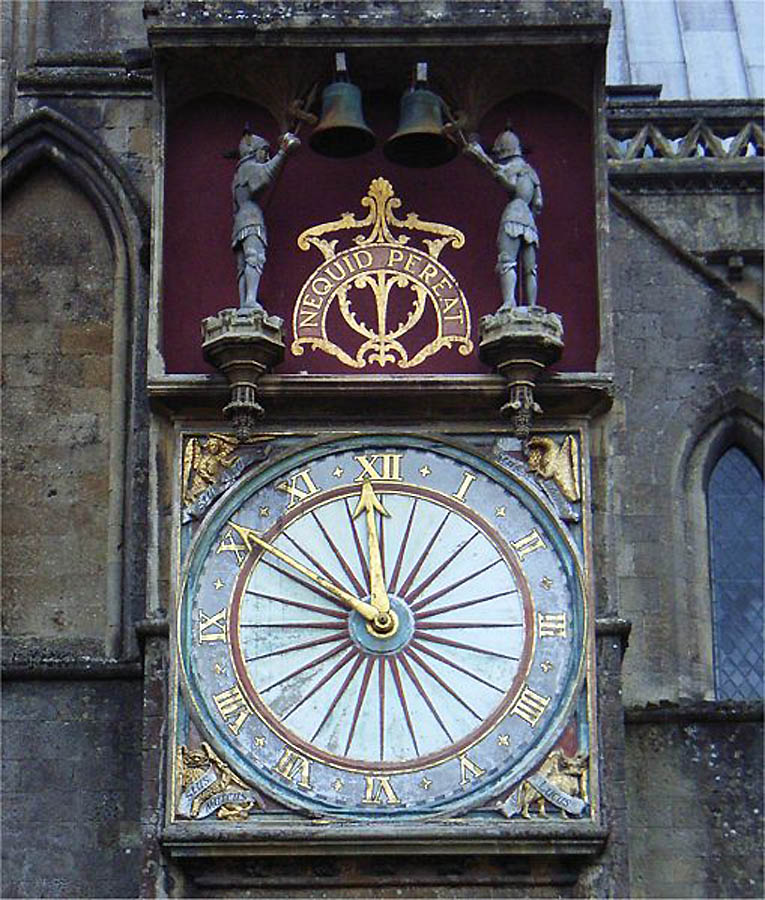

Тот же самый механизм приводит в движение часы снаружи собора, чтобы людям не приходилось заходить в святое место только для того, чтобы узнать который час.
Вложение 167884

Берн, Швейцария
Вложение 167885
Хотя Швейцария знаменита за часы с кукушкой, самой узнаваемой достопримечательностью Берна является башня Цитглогге. Она была построена в тринадцатом веке, а астрономические часы установили в пятнадцатом. Циферблат имеет форму астролябии, навигационного инструмента, определяющего положение по звездам, Солнцу, Луне и планетам. Также если измерить астролябией высоту над горизонтом, можно узнать местное время, и наоборот.
Вложение 167886
Вложение 167887
Циферблат восхитительно раскрашен, и, как и другие часы, о которых мы рассказывали, неоднократно реставрировался. Швейцария не участвовала ни в одном из европейских конфликтов двадцатого века, но у времени свои законы, и потребовалась масса усилий, чтобы поддерживать часы в рабочем состоянии. Чтобы лучше понять, что обозначают части циферблата, смотрите фото ниже.
Вложение 167888
Вложение 167889

Кремона, Италия
Вложение 167890

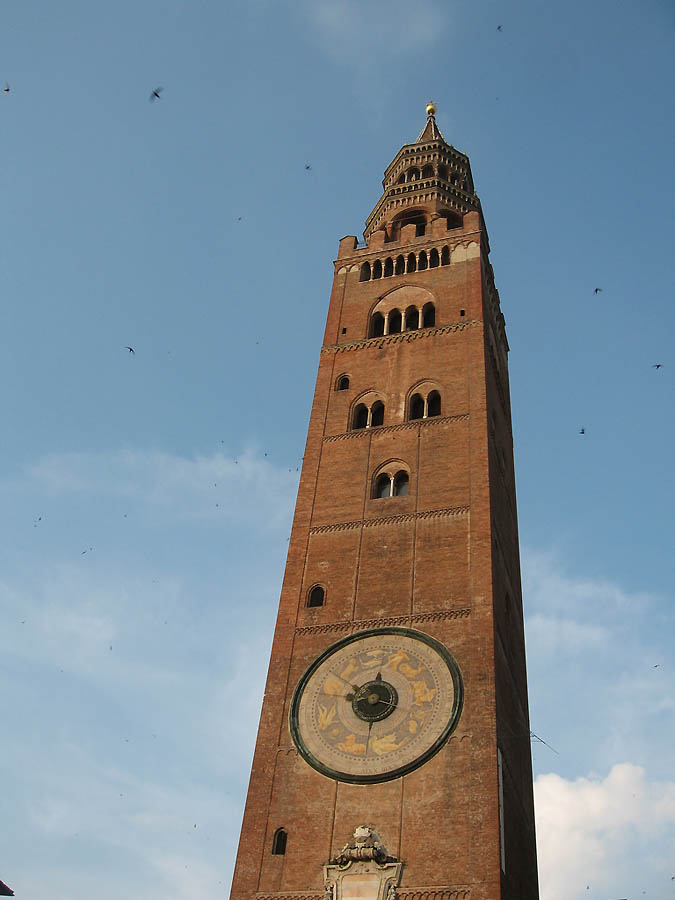

Напоследок – самые большие астрономические часы. Они находятся в Кремоне, в Италии, во второй по высоте кирпичной башне мира.
Вложение 167891
Сама башня была построена в начале тринадцатого века, но местные жители хвастаются, что строительство начали еще в восьмом. И, конечно же, неудивительно, что археологи обнаружили под ней древнеримский фундамент.
Часы были созданы отцом и сыном – Франческо и Джованни Дивициоли. На циферблате показано прохождение Солнца по знакам Зодиака.

Источник: http://bigpicture.ru/?p=204307

Астрономические часы Страсбургского кафедрального собора.

Страсбургский собор Нотр-Дам (Собор Страсбургской Богоматери, кафедральный собор Страсбурга) (Cathédrale Notre-Dame de Strasbourg)
— один из крупнейших готических соборов в истории европейской архитектуры.
С 1647 по 1874 год Страсбургский собор был самым высоким зданием в мире (потом его обогнала церковь Св. Николая в Гамбурге, а также соборы в Ульме и Кёльне).
Высота башни собора со шпилем составляет 142 м (на сегодняшний день это самый высокий собор Франции после 151-метрового Руанского).
Масштабы собора изумляют, но не подавляют из-за готической легкости конструкции и тысяч скульптур на фасаде. Собор как будто взлетает.
Неслучайно храм называют парящим розовым ангелом. Снаружи здание кажется отделанным кружевом, сплетенным из красновато-коричневого песчаника.

http://forum.watch.ru/attachment.php...1&d=1320923777

http://forum.watch.ru/attachment.php...1&d=1320923777

В южной части трансепта также находятся знаменитые астрономические часы (L'Horloge astronomique), созданные в XVI веке,
— одна из самых популярных достопримечательностей собора Страсбурга. В свое время они считались одним из семи чудес Германии.

http://forum.watch.ru/attachment.php...1&d=1320923777

Немного об истории часов. Для создания дивного устройства в Страсбург по приглашению епископа прибыла целая команда мастеров:
математик Конрад Дазиподиус (Conrad Dasypodius) (1530-1600), братья-механики Хабрехты (Josias и Isaac Habrecht),
художник Тобиас Штиммер (Tobias Stimmer) и другие. Работы велись в два этапа, в период с 1547 по 1574 год.
Астрономические часы в соборе Страсбурга. Старинная гравюра.

http://forum.watch.ru/attachment.php...1&d=1320923777

Как и о многих других подобных часах, относительно этих существует легенда, что их мастеру по приказу магистрата выкололи глаза,
дабы он не смог больше нигде воспроизвести свой шедевр. А мастер, из чувства мести, якобы разрушил свое творение под предлогом,
что ему нужно что-тоеще подправить в механизме. На самом деле Дазиподиуса никогда не лишали зрения,
а его детище испортилось только в 1788, да и то просто от времени, а не чьего-то злого умысла.
Во время Великой французской революции часы перестали идти и оставались в нерабочем состоянии вплоть до 1838 года,
когда началось создание нового механизма: к 1842 году эльзасский самоучка, часовщик и математик,
талантливый инженер Жан-Батист Швильге (Jean-Baptiste Schwilgué) (1776-1856) заменил устаревший механизм,
добавив к прежней конструкции церковный календарь и мини-планетарий с 4 циферблатами,
где Солнце, Земля и Луна занимали места по отношению друг к другу согласно системе Коперника.
Всё остальное сохранилось таким, каким было в конце XVI века (только вот спектакля с шествием апостолов раньше не было).
Башенку слева украшают картины, изображающие музу астрономии Уранию и Коперника.

http://forum.watch.ru/attachment.php...1&d=1320923777

Почти как часы Дазиподиуса, механизм Швильге определяет даты переходящих праздников на будущий год.
Это своего рода вечный календарь (у Дазиподиуса расчет велся только на 100 лет). Кроме того, насколько известно,
именно Швильге первым (еще в 1816 году) создал механизм для расчета даты Пасхи по григорианскому календарю.
Часы показывают не только время, но также день, месяц, год, знак зодиака, фазу луны, положение планет
и некоторые астрономические данные (например, часы точно предсказали лунное затмение 28 марта 2006 года).
Часы заводят раз в неделю, по понедельникам.
Туристов астрономические часы Страсбургского собора в первую очередь привлекают работой своих механизмов.
Каждые 15 минут часы «оживают»: перед зрителями проплывает одна из четырех фигурок, которые символизируют бренность бытия.
Фигурки аллегорически изображают четыре человеческих возраста: в первую четверть часа перед Смертью (изображенной в виде скелета) проходит младенец,
потом часы обходит молодой человек, затем человек уже зрелый (воин) и, наконец, старик,
который сообщает о своей смерти и скором появлении младенца. Затем цикл смены четырех возрастов повторяется заново.

http://forum.watch.ru/attachment.php...1&d=1320923777

Каждый час Ангел переворачивает песочные часы, появляется Иисус Христос и под звон больших колоколов
на башне прогоняет скелетообразную Смерть, не позволяя той косить уходящее время.

http://forum.watch.ru/attachment.php...1&d=1320923777

Но самый главный спектакль разыгрывается перед зрителями всего один раз в день.
Каждый день в 12-30 начинают двигаться все автоматические устройства часов. Один ангел звонит в колокольчик,
а другой переворачивает песочные часы, и четыре персонажа, символизирующих возрасты жизни, поочередно проходят перед Смертью.
На верхнем ярусе разыгрывается следующая сцена: выходит Иисус Христос, затем появляются, склоняясь перед его ликом,
двенадцать апостолов; потом, расправив крылья, кукарекает и хлопает крыльями петух, возвещая об отречении Петра.
Иисус трижды благословляет фигурки апостолов, а затем поворачивается с благословением к прихожанам.
Представление завершают античные боги на элегантных колесницах — символы дней недели.
Диана символизирует понедельник, Марс — вторник, Меркурий — среду, Юпитер — четверг, Венера — пятницу, Сатурн — субботу и Аполлон — воскресенье.

http://forum.watch.ru/attachment.php...1&d=1320923777

На южном фасаде, на первом ярусе, находится красивый циферблат — наружная часть находящихся в соборе астрономических часов.
Под циферблатом расположена относительно современная скульптура Богоматери с Младенцем.

http://forum.watch.ru/attachment.php...1&d=1320923777

http://www.mishanita.ru/2010/02/03/3010/

Астрономические часы Мюнстерского кафедрального собора. Германия.

http://forum.watch.ru/attachment.php...1&d=1320930952

Собор Святого Павла (нем. St.-Paulus-Dom) — одно из самых значительных церковных сооружение в Вестфалии,
находится на площади Домплац в городе Мюнстере (федеральная земля Северный Рейн-Вестфалия).
Наряду с исторической ратушей собор Святого Павла является одним из самых значительным памятников архитектуры
исторического центра города Мюнстер и его символом. В соборе находится кафедра Мюнстерского епископа.

Астрономические часы.

http://forum.watch.ru/attachment.php...1&d=1320930952

Первые астрономические часы, установленные в соборе в 1408 году, были уничтожены анабаптистами в 1534 году.
Новые часы создавались в 1540—1542 годах. Расчёт часов выполнил математик Дитрих Цвивель и францисканский монах Иоганн фон Аахен.
Часовой механизм изготовил слесарь Николаус Виндемакер, а художественное оформление выполнил Людгер том Ринг Старший.

В связи с тем, что в результате календарной реформы в католических странах, когда взамен старого юлианского календаря
был введён папой Григорием XIII новый Григорианский календарь, следующим днём после четверга 4 октября 1582 года стала пятница 15 октября.
Также было изменено правило високосного года (по-прежнему високосным оставался год, номер которого кратен четырём,
но исключение делалось для тех, которые были кратны 100, отныне такие годы были високосными только тогда, когда делились ещё и на 400).
Это привело к тому, что теперь Пасхалия, определяемая с помощью астрономических часов собора Святого Павла стала неточной.

http://forum.watch.ru/attachment.php...1&d=1320930952

В 1696 году был обновлён часовой механизм, добавлены фигуры бога Хроноса и Смерти. В 1818 году в часах был установлен
новый 4-х метровый маятник, что привело к увеличению шумности механизма и привело к постоянным жалобам верующих.

В 1927 году часы демонтировали для капитального ремонта. Расчёты для нового часового механизма выполнили Эрнст Шульц и Эрих Хюттенхайн.
Работы выполнялись на часовом заводе Генриха Эггерингхауза в 1929—1932 годах.

Во время второй мировой войны часы были эвакуированы и запущены снова 21 декабря 1951 года.
В настоящее время часы показывают не только время, но и фазы Луны, положение планет, имеют вечный календарь до 2071 года.
Каждый час на трубе играет механический человечек, женская фигура бьёт в колокол. Смерть отбивает каждые четверть часа,
при этом Хронос переворачивает песочные часы. Ежедневно в полдень фигуры трёх волхвов окружают фигуры Девы Марии с Младенцем на коленях.

Технические данные часов.

- Высота — 7,8 м
- Ширина — 4,1 м
- Диаметр циферблата — 3,0 м
- Вес — 110 кг

P.S.: Активную ссылку в общую хронологию добавлю позже.

http://ru.wikipedia.org/wiki/%D0%9C%...B1%D0%BE%D1%80

Об астролябии и об Astrolabium от Christiaan van der Klaauw


Талантливый независимый часовщик Кристиан ван де Клаув (Christiaan van der Klaauw) начал свои шаги в часовой индустрии в 1974 году, начав создание своих уникальных и крайне сложных измерителей времени. Страстно увлеченный астрономией, Кристиан воплотил свое увлечение в своих часах, которые приобрели астрономическую специфику. Не случайно, что мастер не обделил вниманием такой астрономический прибор, как астролябия, искусно поместив его на наручные часы.
Астролябия – гениальный механический прибор для определения времени с помощью положения Солнца и звезд. В переводе с греческого «астролябия» означает «беря звезду». На протяжении всей истории были разработаны различные типы этого инструмента, однако самым известным является планисферическая астролябия, в которой звездное небо отображено в виде вращающегося диска. О принципах такого способа проекции существует упоминание, датируемое 150 лет до Рождества Христова. Астролябия изображала картину звездного неба в определенном месте и в определенный момент. Небесный свод отображается с помощью символов таким образом, что их достаточно легко считывать. Астролябия также широко использовалась астрологами, которые использовали ее для определения положения планет при создании гороскопов (до появления эфемерид). Считается, что создателем астролябии является Гиппарх – величайший греческий астроном, хотя некоторые ученые склоны считать создателем астролябии Птолемея. Обычно астролябия, диаметр которой составлял около 15 сантиметров, изготавливалась из латуни. История астролябии началась более 2000 лет назад, когда, по мнению некоторых, Птолемей заложил основы астролябии в письменной форме. Впервые астролябии появились в Греции. Известно, что еще за 200 лет до н. э. проекции астролябии активно изучались греками. Впервые упоминание об устройстве, которое напоминало астролябию, можно встреть у Марка Витрувия Паллиона (26 год до н. э.). Однако знания об астролябии были потеряны, и лишь благодаря арабским источникам астролябия была восстановлена. Астролябия была завезена в Европу через Испанию еще в 12 – ом веке благодаря маврам Андалусии и вскоре была восстановлена по сохранившимся арабским рукописям. На протяжении более 500 лет астролябия была самым важным астрономическим прибором, пока в середине 17 – го века роль астролябии была отведена другим инструментам.
Модель часов Astrolabium является настоящим шедевром и вершиной человеческой мысли и мастерства. При создании часов Astrolabium искусный мастер Кристиан ван де Клаув (Christiaan van der Klaauw) черпал вдохновение из вековых инструментов – астролябиев. Безупречный и яркий дизайн, высококачественные материалы и, главное, гениальный механизм превращают этот часовой шедевр в желаемый атрибут. Часы Astrolabium уже завоевали статус легендарных часов. Эти часы способны «рассказать» о многом, нежели просто о времени. Часы указывают дату, местное солнечное время, положение Солнца и Луны на эклиптике положение нисходящего и восходящего узла лунной орбиты (ручной дракон), и затмений Солнце и Луна. На циферблате, то время и место, где входит и заходит Солнце обозначено пересечением солнечной стрелки и внешней окружностью кольца эклиптики. Помимо местного солнечного времени, солнечная стрелка указывает текущую дату. Луна, как и Солнце, движется по эклиптике. Точка пересечения лунной стрелки с внешней окружностью кольца эклиптики указывает положение Луны на своей околоземной орбите. Если точка пересечения оказалась на западном горизонте, значит, в данный момент Луна восходит. Расстояние между Луной и Солнцем указывает на фазу Луны в данный момент: если Солнце и Луна полностью перекрыты – это новая Луна. В случае если они прямо противоположны друг другу – это полная Луна. Третья стрелка – «драконовая стрелка». Луна и Солнце находятся в одной плоскости эклиптики. Однако Луна движется вокруг Земли под углом 5˚ по отношению к эклиптике. Луна имеет две точки пересечения с плоскостью эклиптики. Точки пересечений, которые также называются узлами, обозначены головой и хвостом «драконовой стрелки». Когда Луна полная и находится на одном из своих узлов, то это затмение Луны. Когда Луна и Солнце полностью пересекаются на одном из узлов, то это затмение Солнца.
Модель часов – астролябия CK astrolabium CKAL1166 уникальное и неповторимое творение. Безупречно круглый корпус диаметром 40 мм выполнен из розового золота. Трехцветный циферблат с черными индексами и синими воронеными стрелками, а также задняя крышка, покрыты прочным сапфировым стеклом с антибликовым покрытием. Ход часов обеспечивает модифицированный механизм с автоподзаводом CK 1198 со встроенным модулем астролябии. Синий ремешок выполнен из кожи аллигатора и оснащен надежной застежкой также из розового золота. Часы – астролябии от Кристиан ван де Клаува – настоящая находка для коллекционеров.

Источник: http://www.pam65.ru/brand.php?name=C...einAstrolabium

B-47 Mysterious Planets от Fortis


В следующем году швейцарская часовая компания Fortis будет отмечать свой столетний юбилей. В связи с этим событием, бренд сообщил о выпуске новой лимитированной модели B-47 Mysterious Planets. Новинка выпускается в двух вариантах: с синим (ref. 677-20-35-M) и с черным (ref. 677-20-31-L01) циферблатом. Дизайн модели отражает космическую тематику моделей Fortis и вдохновлен планетами Солнечной системы.
Круглый корпус из нержавеющей стали, водонепроницаемый до 200 метров. Сапфировое стекло защищает вращающийся циферблат, на котором представлены Меркурий, Венера, Земля, Марс и Юпитер и их орбиты вокруг Солнца. Каждая из планет представляет из себя апертуру, в которых неожиданно и случайно каждый час появляются соответствующие арабские цифры. Такой способ индикации времени, действительно отличает B-47 Mysterious Planets от других наручных астрономических часов, выпускаемых в настоящее время.
Модель оснащена автоматическим механизмом. Поставляется на браслете из нержавеющей стали, на черном кожаном ремешке, на черном каучуковом ремешке или на ремешке из синего силикона.
Лимитированный выпуск 500 экземпляров.
Цена модели от $ 5500 и зависит от выбранного ремешка.

Вложение 187418Вложение 187419

Источник: http://gevrilgroup.com/watchbrands/n...on-collection/

Geo. Graham The Moon


Роскошная новинка Geo. Graham The Moon с ретроградным индикатором фаз Луны уже покорила сердца поклонников так называемых астрономических часов не только изысканным дизайном, но и техническими возможностями.
Полностью выполненная в синем цвете, модель предлагает полюбоваться богато декорированным циферблатом, на котором изображены созвездия Жираф, Персей, Кассиопея, Большая и Малая Медведица, а также Полярная звезда. В верхней части циферблата привлекает внимание реалистичное изображение Луны, а в нижней каретка турбийона. Чтобы усилить эффект мерцающего ночного неба, в качестве звезд выступают 34 бриллианта, а еще 11 драгоценных камней украшают безель часов. Заводную головку венчает сапфировый кабошон.
В корпусе диаметром 46 мм и толщиной 17, 6 мм из 18К розового золота установлен механизм с ручным заводом с 96-часовым запасом хода.

Источник: http://www.watchnews.com.ua/new-prod...urbijonom.html

Пострадали самые старые во Франции астрономические часы


В древнем католическом соборе французского Лиона иранец разбил астрономические часы. По информации Le Progres.fr, 23 марта 28-летний гражданин Ирана железным прутом попытался вывести из строя механизм часов XIV в. в соборе Сен-Жан. Часть механизма пострадала.
Вскоре вандал был арестован. Он объяснил свои действия тем, что великолепие часов мешает сосредоточиться на молитве.
Лионский собор Сен-Жан, строительство которого продолжалось в период с XII по XV вв., является объектом Всемирного наследия ЮНЕСКО. В соборе находятся действующие астрономические часы, самые старые во Франции и одни из самых старых в мире. Часы были сконструированы в XIV в. Реставрировались после разрушения гугенотами в последней четверти XVI в. Свой барочный вид часы приобрели в 1655 г. В XVIII в. на них появился минутный циферблат со стрелкой. Показывают часы, минуты, дату, положение Луны и Солнца относительно Земли, а также восход наиболее ярких звёзд над Лионом. Звон часов, сопровождаемый движением кукол-автоматов, расположенных в верхней части часов и изображающих сценки на религиозные темы, раздается 4 раза в день.

Источник: http://www.sedmitza.ru/news/3565839.html

Baselworld-2013: Antikythera SunMoon от Hublot


Через год после презентации механизма Tribute to the Antikythera Mechanism в Археологическом музее Афин компания Hublot представляет часы Antikythera SunMoon с высокоточной индикацией положения Луны и Солнца.
Антикитерский механизм является одним из самых загадочных предметов в истории нашей цивилизации. Обнаруженный в море неподалеку от берегов Греции в 1901 году механизм считается первым "астрономическим калькулятором" в истории человечества и датируется 2 веком до н.э. (приблизительно между 150 и 100 гг до н.э.).
5 апреля 2012 года останки корабля, его сокровища и Антикитерский механизм были представлены на экспозиции в знаменитом Национальном археологическом музее Афин, на открытии которой присутствовал министр культуры Греции.
Она стала крупным событием в международных археологических и научных кругах. Одним из экспонатов были часы Tribute to the Antikythera Mechanism, которые представляли собой сложный часовой механизм, разработанный Hublot как дань уважения первому "астрономическому калькулятору" в истории человечества, который был создан предположительно во 2 веке до н.э. Компания Hublot стала первой часовой мануфактурой, удостоенной чести представить свою работу в музее.
Она изготовила четыре модели, каждая из которых является миниатюрной копией настоящего механизма: первая из них находится в Музее искусств и ремесел в Париже (Musée des Arts et Métiers), вторая – в Национальном археологическом музее в Афинах, третья будет храниться компанией в знак признания мастерства и таланта ее инженеров и часовых мастеров. Четвертый механизм будет продан на аукционе в 2014 году.
В рамках выставки Baselworld 2013 компания Hublot представляет свои часы Antikythera SunMoon, которые выпущены ограниченной серией из 20 экземпляров и являются упрощенной миниатюрной версией старинного механизма. Они призваны отдать дань уважения знаменитому шедевру Античности.
Представленная сегодня модель оснащена механизмом из 295 деталей с 7 сложными функциями (по сравнению с 495 деталями и 14 функциями калибра Hublot, выставленного на показ в музее в Афинах). Она оснащена только индикацией положения Солнца и Луны, которые располагаются на циферблате. Часы Antikythera SunMoon оснащены как лунным, так и солнечным календарем, а также индикатором сидерического положения Солнца и Луны.
Это означает, что владелец часов может не только считывать время (часы и минуты), но и определять с высокой точностью фазы Луны в выбранный им день, а точнее ее форму на небе, название созвездия в котором она находится и время, которое ей необходимо, чтобы пройти через него. Для этого же дня часы указывают созвездие, в котором находится Солнце и время, необходимое ему, чтобы пройти через него. Эта модель также оснащена "парящим" турбийоном (без шариковых подшипников), который совершает одно вращение в минуту и указывает секунды. При этом часы и минуты указываются установленными на циферблате центральными стрелками. Частота колебаний 21 600 пк/час (3 Гц) Запас хода 120 часов.
Antikythera SunMoon. Описание механизма и его функций
1. Основной механизм: Механизм с ручным заводом, оснащенный "парящим" турбийоном (без шарикового подшипника), совершающий одно вращение в минуту и указывающий секунды. Часы и минуты указываются традиционными центральными стрелками, установленными на циферблате. Запас хода 120 часов (5 дней) Частота колебаний 21 600 пк/час (3Гц) Мосты платины сделаны из меди со скошенными и полированными фасками, круговым зернением в расточках и черным рутениевым покрытием поверхности. Колеса также украшены круговым зернением, скошенными фасками и родиевым покрытием. Сталь с матовой отделкой, скошенными и полированными фасками. Количество деталей: 295 Количество камней: 37
2. Механизм оснащен двумя головками: одна находится в положении "3 часа", а другая – в положении "9 часов". Головка в положении "3 часа" предназначена для завода и установки времени. В первом положении она используется для завода пружины, а во втором – для установки времени (часов и минут) в обоих направлениях. Вторая головка, находящаяся у метки "9 часов", имеет только одно положение и используется для просмотра лунно-солнечного календаря в обоих направлениях.
3. Индикация:
В отличие от Антикитерского механизма, у этих часов нет индикаций на обратной стороне. Все они расположены со стороны циферблата: в центре механизма вращается стрелка лунного индикатора, при этом a. лунные фазы указываются в круглом окошке, а наконечник стрелки показывает на первой круглой шкале сидерическое положение Луны с точки зрения находящегося на Земле обозревателя (владельца часов).
Сидерическое положение определяется созвездием, расположенным непосредственно за Луной при наблюдении за ней владельцем часов. Индикация созвездий не ограничивается простым указанием их названий, как это часто бывает в часах с индикатором знаков зодиака. В этой модели их представляют соответствующие символы.
Это существенное различие, так как на первой круглой шкале секторы со знаками зодиака имеют разные размеры. Время, которое необходимо Луне и Солнцу для прохождения через эти созвездия варьируется, поскольку они отличаются по своей форме. Например, знак Девы представлен символом лежащей на боку женщины, а Рак обрел форму маленького квадратного краба. Иными словами, этот индикатор указывает сектор неба, в котором находится Луна в данный момент.
b. Стрелка, имеющая общий центр с индикатором лунного календаря, украшена изображением Солнца на конце и указывает: при помощи своего наконечника на второй внешней шкале циферблата день месяца в солнечном году, т.е. дату; она также указывает сидерическое положение Солнца при наблюдении за ним с Земли (владельцем часов).
4. Эти два лунно-солнечные индикатора связаны между собой. Владелец часов может изменить показания стрелок календаря при помощи заводной головки в положении "9 часов", при этом дата указывается наконечником стрелки солнечного индикатора. Механизм автоматически вычисляет все остальные данные для лунного индикатора.
5. Для чего нужны эти часы? Владелец часов может не только считывать время (часы и минуты), но и определять в выбранный им день по солнечному календарю название созвездия, в котором находится Солнце и время, которое ему необходимо, чтобы пройти через него. Для этого же дня он может вычислить фазы Луны, а точнее ее форму на небе, название созвездия, в котором она находится, и время, которое ей необходимо, чтобы пройти через него.
6. Механизм обеспечивает высокую точность показаний:
a. лунная фаза или лунный месяц, т.е. период между двумя новолуниями, длится 29,36 дня.
b. Время полного оборота Луны вокруг Земли по отношению к звездам (сидерический месяц) составляет 27,322 дня.
Более того, скорость вращения Луны в этом механизме меняется, что позволяет компенсировать разницу в 2 часа 20 минут, которая возникает, когда она вращается вокруг Земли.
c. Стрелка солнечного индикатора совершает один оборот за сидерический год, который длится 365.256363051 дня.

Вложение 432189

Источник: http://luxwatch.ua/news/view/2282

Geo.Graham Tourbillon Orrery


Марка Graham представляет удивительную механическую конструкцию - наручные часы с центральным турбионом и интегрированной действующей моделью солнечной системы.
Презентовать модель Geo.Graham Tourbillon Orrery Эрик Лот - CEO компании Graham - не доверяет никому. Что очень хорошо, поскольку, наверняка, ни один человек в мире не в состоянии даже приблизиться к тому уровню эмоциональности и вдохновения, с которым генеральный директор Graham рассказывает об уникальной новинке его марки, представленной в Базеле в этом году.
Г-н Лот с заразительным энтузиазмом рассказал о том, как Джордж Грэм в 1713 году впервые в мире изготовил действующую механическую модель солнечной размером с карманные часы. О том, как граф Орери, не менее страстный поклонник тонкой механики, гордо демонстрировал всем и каждому эту модель, от чего конструкция, собственно, и получила имя нарицательное – orrery.
Сегодня, 300 лет спустя, современные поклонники и последователи гения Джорджа Грэма с гордостью демонстрируют новое достижение – действующую механическую модель солнечной системы, но уже размером с наручные часы.
Уникальный калибр G1800, разработанный по заказу марки Graham выдающимся часовщиком Кристофом Кларе, представляет собой механизм ручного завода с центральным турбийоном и индикацией часов и минут. Но это только верхушка айсберга. Механическая солнечная система, в центре которой сияет турбийон, увенчанный бриллиантом, одновременно является календарем, рассчитанным на 300 лет. Индикатор года располагается на задней стороне часов. Движение сапфировой Земли, родиевой Луны и рубинового Марса, который также представлен на циферблате, может быть скорректировано без особого труда самим владельцем часов. Это по достоинству смогут оценить владельцы других моделей с вечным календарем, которые после остановки механизма своих «вечников» вынуждены обращаться на фабрику для их перезапуска.
72-часовый запас хода модели Geo.Graham Tourbillon Orrery обеспечивается двойным барабаном.
Все это механическое великолепие облачено в 48-миллиметровый корпус из розового золота, водонепроницаемый до 50 м. Толщина корпуса 17,6 мм. Головка корректировки движения планет находится на "2 часа". Корректор движения Луны располагается на «4 часа», а Марса на "10 часов". Ремешок из крокодиловой кожи сшит вручную и оснащен классической золотой пряжкой.
По словам Эрика Лота, за два с половиной года будет выпущено всего 20 единиц этих сложнейших часов. Стоимость их составит около 300 000 шв. фр., и на одну страну придется не более одного экземпляра. Доставляться они будут только коллекционерам. Первый экземпляр обретет своего хозяина уже этой осенью.

Вложение 434142Вложение 434145Вложение 434148Вложение 434151
Вложение 434152Вложение 434153

Источник: http://watchyourtime.net/haute-horlo...on-orrery.html

Sky Moon Tourbillon Ref. 6002 от Patek Philippe


Сегодня вечером в Женеве гранд швейцарского часпрома Patek Philippe представит новую версию своей легендарной сложнейшей модели Sky Moon Tourbillon - Ref. 6002.

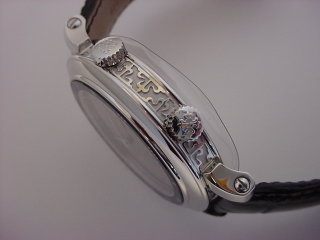

Новинка отличается от своей предшественницы (Ref. 5002), прежде всего, круглым корпусом, изготовленным из 18-каратного белого золота, практически полностью покрытым великолепной объемной гравировкой (для ее нанесения требуется более ста часов ручной работы), диаметром 43 мм, толщиной 18 мм. Заводная головка, расположенная на 4 часах, служит для подзавода часового механизма (на направление ее вращения указывает стрелка, выгравированная на ее торце) и установки стрелок на переднем циферблате часов. Головка же, расположенная на 2 часах, корректирует (на заднем циферблате часов) положение схемы звездного неба и стрелок, показывающих звездное время; при вращении в противоположном направлении, она корректирует положение Луны и дисплей лунных фаз. На 9 часах расположена продолговатая кнопка управления минутным репетиром.
Еще одной отличительной особенностью Ref. 6002 является циферблат, покрытый синей эмалью, выполненный в техниках выемчатой и перегородчатой эмали. Римские цифры, изготовленные из белого золота, накладные. Золотые же, часовая и минутная стрелки, покрыты гравировкой, выполненной вручную.
Кроме того, отличием новинки от модели-предшественницы, является индикация дня недели, месяца и високосного года посредством соответствующих буквенных и цифрового указателей в апертурах, в отличие от аналоговой их индикации в модели Ref. 5002.
Модель оснащена мануфактурным швейцарским механизмом с ручным заводом Patek Philippe 686, толщиной 12,6 мм (довольно небольшой для такого сложнейшего калибра), с функциями индикации времени, вечного календаря с ретроградной стрелкой даты, минутного репетира, турбийона, дисплея звездного времени, а также отображения ночного неба с движением звезд, орбиты и фаз Луны. Калибр отменно отделан и декорирован.
Поскольку, судя по всему, новинка будет выпускаться вместо модели Ref. 5002, ее тираж будет таким-же, как и у предшественницы - два экземпляра в год. Что касается цены, то, судя по последним продажам на аукционах Christies, Antiquorum модели-предшественницы, она будет стоить не менее $ 1000000.

Вложение 453133Вложение 453134
Вложение 453135Вложение 453136Вложение 453137Вложение 453138Вложение 453139
Вложение 453140Вложение 453145
Вложение 453146

Источник: http://blog.perpetuelle.com/watches/...on-tourbillon/

Новинка от Patek Philippe из коллекции Men Grand Complications


Новинка от Patek Philippe — мужские часы, декорированные 60 бриллиантами: 38 бриллиантов общим весом 4,27 к обрамляют циферблат, 22 камня общим весом 1,13 к — украшают застежку ремешка из крокодиловой кожи. 44-миллиметровый корпус сделан из белого золота, а синий циферблат представляет собой звездную карту, отображающую текущие значения углового положения звезд, фазу и орбиту Луны, а также время прохождения меридиана Сириусом и Луной. Часы оснащены индикатором даты (третья стрелка с красным наконечником) и механическим калибром 240 LU CL C, обеспечивающим 48-часовой запас хода.

Источник: http://buro247.ru/fashion/accessories/novye-chasy-patek-philippe-so-zvezdnym-nebom-na-tc.html

Новые модели Van Cleef and Arpels на SIHH-2014


Работая над очередным поэтическим усложнением, компания Van Cleef and Arpels обратилась за помощью к независимому голландскому мастеру Кристиану ван дер Клаауву. Он известен своей любовью к астрономии, а его любимое дело — это производство часов с астролябиями и планетариями. Кристиан моделирует на циферблатах планетарные системы, которые, питаясь энергией часового механизма (он любит ETA), в точности воспроизводят ход космических тел.
Часы Midnight Planétarium Poetic Complication, показанные на женевской выставке 2014 года, представляют собой как раз такую модель. На их циферблате расположены шесть планет Солнечной системы, которые вращаются вокруг Солнца, находящегося посреди авантюринового космоса. Полный оборот каждая планета совершает за определенное количество дней: Меркурий — за 88 дней, Венера — за 224, Земля — за 365, Марс за 687, Юпитер — за 12 лет, Сатурн — за 29 лет.
Солнце выполнено из золота, все остальные тела — из полудрагоценных камней. Посмотрите на схему, в ней описаны все минералы, задействованные в модели.
Вложение 621519
Время на циферблате указывает падающая звезда, которая перемещается по его периметру вдоль 24-часовой шкалы. Никаких других индикаторов нет, так что определение минут и секунд — задача глазомера и интуиции. Внешний край циферблата размечен еще и названиями месяцев. Вращая безель, можно в любой части этого календаря установить красную стрелку, которая указывает на некий «счастливый день». В означенный счастливый день голубой шарик, символизирующий нашу планету, окажется над звездой, выгравированной на сапфировом стекле. Можно выставлять на часах памятные даты или тешить своего внутреннего тирана, наблюдая за тем, как целая планета движется в заданную тобой точку.
Вложение 621499
Механизм часов создан мануфактурой Roger Dubuis (калибр RD821), а вот модуль, отвечающий за работу планетария, изготовил ван дер Клааув. Корпус золотой, диаметр — 44 мм. Цена: $258 000. Есть еще более дорогой вариант часов — с бриллиантами.


Компания Van Cleef and Arpels показала на выставке и другие часы. Нам особенно пришлись по вкусу мужские Pierre Arpels Heure d’ici & Heure d’ailleurs — их механизм создан фабрикой Agenhor, в нем есть такие усложнения как двойной прыгающий час (в окошках показывается местное и домашнее время) и ретроградный счетчик минут. Значения в обоих окошках переключаются одновременно. Циферблат с узором пике покрыт белым лаком. Механизм автоматический, сектор автоподзавода выполнен из платины. Корпус сделан из белого золота (42 мм), заводная головка украшена бриллиантом.
Вложение 621500
Что касается астрономической темы, то она не была исчерпана поэтическим планетарием. Часы, оформление которых связано с темой небес, созвездий и знаков зодиака появились в серии Extraordinary Dials. Вот, например, модель Midnight Nuit Boréale с циферблатом декорированным в технике гризайль. Корпус часов выполнен из белого золота. Модель выпущена тиражом 22 экземпляра.
Вложение 621501
А это часы Midnight Constellations — четыре модели, изображающие созвездия Пегаса, Орла, Феникса и Петуха. Циферблаты и золотые корпуса украшены бриллиантами, гравировкой и отделаны эмалью. Тираж каждой модели — 22 штуки.
Вложение 621502Вложение 621503
И, наконец, самая обширная коллекция — Lady Arpels Zodiac, посвященная знакам зодиака. В оформлении циферблатов мастера компании прибегали к искусству гравировки, украшали их эмалью, резным перламутром и драгоценными камнями.
Вложение 621504Вложение 621505Вложение 621506Вложение 621507Вложение 621508Вложение 621509
И немного живых фотографий:
Вложение 621510Вложение 621511Вложение 621512Вложение 621513
Вложение 621514Вложение 621516Вложение 621517Вложение 621518

Источник: http://chronoscope.ru/2014/01/van-cl...-at-sihh-2014/
