Не было шестерни боя с часов Lenzkirch


Здравствуйте! Помогите пожалуйста, не было шестерни боя с часов Lenzkirch, подобрал шестерню, но не с 10 а с 9 кулачками, соответственно бой не могу отладить, решение только переделывать на 10 или есть ещё какие то варианты?

Доброе утро!

А что Вы ожидали?

Вариант есть, нужно изготовить новый цевочный триб с точным числом зубов 10, и установить на вал колеса.

С уважением, Душан

Кулачки это что?

Переделывать (менять) на 10 штифтов (кулачков).

Я понимаю так что это как у Юнгхансов, "звёздочка" с лучами, которые автор называет "кулачки".

У Ленца обычно функцию толкателя молотка выполняют штифты в теле колеса, их 10

Я почти уверен что и колесо с неправильным количеством зубов тогда.

Для боя это не критично.
Возможно изменится скорость, но количество ударов измениться не должно.

Это не верно. Остальные колеса будут неправильно взаимодействовать.

Да штифты, и на звёздочке на 2 зуба больше, соответственно на следующих двух шестернях штифты по другому будут работать, есть какое то решение?

------- ДОБАВЛЕНО ЧЕРЕЗ 11 МИН --------

должно быть 70? У меня 72 зуба.

Решений два
1- поставить колесо с трибкой имеющие первоначальные заводские значения.
2- оставить вновь установленное колесо с трибкой и заменить все остальные соответствующего расчёта.

------- ДОБАВЛЕНО ЧЕРЕЗ 15 МИН --------

Для боя это гораздо более критично чем для хода. Ход можно будет длинной маятника настроить, а вот Система боя нарушится Основательно.

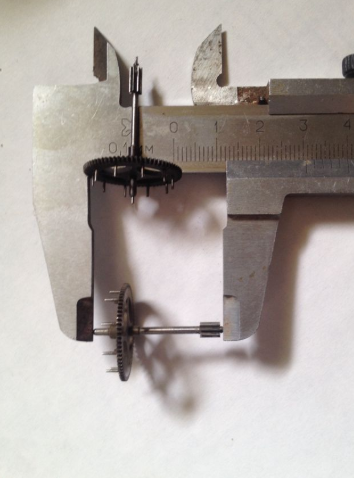

Вложение 2393117 я эту имею в виду шестерню

Это мы уже поняли.

И сколько всё таки должно быть зубьев? у Lenzkirch

Если мне не изменяет память 10.

Хотя не плохо бы уточнить.

Это я про штифты.:)

Если память не изменяет, 70.

А ведь это все легко просчитать,и зубья, и штифты.Не нужно ничего гадать и вспоминать.
А для новичка тренировка.

Согласен. У Генриха Канна подробно есть.

Без Канна интересней.Поможем для начала новичку.
Колесо ближайшее к барабану совершает один оборот в полсуток,и при этом производится 90 ударов.
Дальше сам.

про колесо понятно, дальше интересней

будем считать, всем большое спасибо!

Шестерня счетного колеса-72
Триб боевого колеса-8
Шестерня боя-70
Триб запорного колеса -7
Шестерня запорного колеса 70
Триб повесткового колеса -7
Дальше значения повесткового колеса и триб ветряка влияют на частоту боя( скорость) , поэтому значениями можно играть.

Да все очень просто. Отсуствует только одно колесо.
Если триб следующего колеса, которое делает ровно один поворот за один удар боя, имеет 7 зубя, значит количество щифтов К и зубья полотна Z связаны Z=7xK. Если есть 10 щифтов, тогда полотно имеет 7х10=70 зубья. Но тоже возможно 9/63.
Чужое колесо, которое Тс пытается использовать, имеет 9 щифтов и 72 зубья, значит триб соседнего должен иметь 72/9=8 зубья. Тоесть, если изменить триб соседнего колеса с 7 на 8 зубья, тогда все будет корректно. Нооо ... не важно только количество зубьев колес, тоже очень важно чтобы они имели одинаковые модули, чтобы могли зацепляться правильно!!! Если взять триб соседнего колеса из того механизма, из которого взяли и колесо со щифтами, значит будут зацепляться правильно. но будет нужно изменить положение колеса со щифтами, чтобы было на нужное расстояние для правильного зацепления. Еще, зацепляется ли его триб хорошо с недельным колесом???

ПП А бой какой - с гребенкой или со счетным колесом? Если со счетным, тогда передаточное отношение между нем и колесом со щифтами, тоже имее большое значение и должно участвувать в счет

clockclub совершенно прав, нужно искать шестерню боя (триб 8 шестерня 70 штифтов 10), согласно расчётам.

нашёл, поставил, всё работает как часы.
