Четвертной бой с гребёнкой


Выпала мне честь заняться ремонтом вот такого замечательного механизма. Один из наших уважаемых форумчан купил его с лопнувшей пружиной боя часов. Пружину-то я уже укоротил, осталось промыть и поставить. А вот с чем вышла заминка: у этого механизма четвертной бой с гребёнкой. Поскольку бой - "Вестминстер", то было предусмотрено устройство для его самоустановки в случае сбивания, чтобы мелодия начиналась с нужного места (было бы простое повторение одной четверти, как в напольных ОЧЗ - это было бы не нужно). Для этой цели предусмотрено дополнительное колесо с мощным штифтом, приводимое от игрального вала, оно делает 1 оборот в час. Также есть дополнительный штифт на гребёнке четвертного боя и резьбовое отверстие на одном из рычагов. Я сделал уже два опытных образца рычага, который должен здесь стоять. Его задача - заблокировать колесо со штифтом до того момента, когда минутная стрелка подойдёт к 12 и гребёнка максимально уйдёт влево, а горизонтальный рычаг максимально поднимется вверх. Но пока нормальной работы не добился, думать и экспериментировать тут можно долго... Пересмотрел на форуме все фотографии подобных механизмов - ничего похожего. Может, кто подскажет, какой формы должен быть этот злополучный рычаг?

А минутный четырехлепестковый кулачок какой?
3 коротких зуба и один длинный, или 3 длинных и один короткий?

3 коротких и один длинный.

И этот длинный поднимает рычаг, когда стрелка на двенадцать?

Именно так. Сейчас хозяин часов уже предлагает обслужить механизм "как есть", не восстанавливая этого злополучного рычага. Жаль, но сейчас и ему и мне просто некогда... Постараюсь хотя бы отфотографировать поподробнее, когда буду разбирать.

Так, просто мысли
Вложение 2038165

Ведь штифт на колесе по идее активирует часовой бой, следовательно перед началом 4 четверти он находится примерно в позиции 7-8 часов

Длинный зуб минутного триба поднимает рычаг до тех пор, пока острый конец рычага автокоррекции не соскочит со штифта колеса

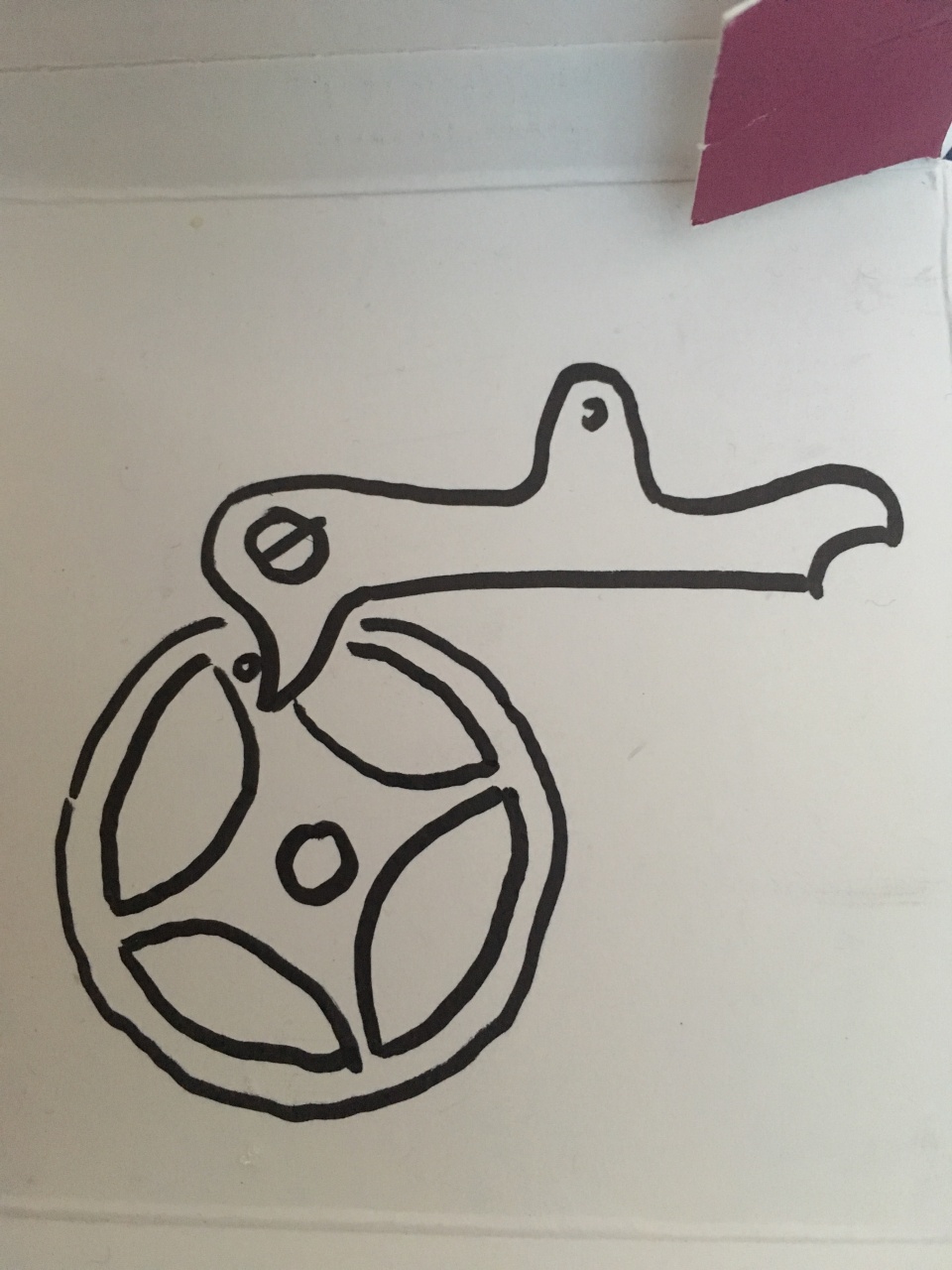

Я предлагаю такой вариант:

Дмитрий, в том-то и штука, что часовой бой запускается без участия этого колеса (которое сейчас вообще ни с чем не соединяется). Вечером обслужу этот механизм, ещё раз в руках покручу, если никакие мысли больше не придут - придётся отдавать без рычага, самому досадно так делать... Попробую видео работы боя снять и выложить.

Нашёл что это за марка по логотипу
Uhrenfabrik Muhlheim
Уже нашёл четвертные часы этой марки на ебэе, но там механизм не показан
Но уже есть зацепка

Пс интернет великая сила
Вложение 2038463Вложение 2038479
Но теперь все ещё непонятнее
Какой умник придумал столько колёс со штифтами и ещё стопорить ветряк
Наверное им двигало желание сделать все не как у остальных

Дмитрий, спасибо огромное! Это явно такой же механизм. На искомом рычаге виден штифт, он уходит ли он в отверстие на платине для стопорения ветряка. Это, в принципе, неплохо, так как "удержать" механизм за штифт на колесе самоустановки сложно. Этот рычаг ещё и взаимодействует с рычагом отключения боя (у "моего" механизма рычаг отключения тоже есть, просто на фото он снят). Единственное отличие - здесь нет штифта на гребёнке четвертного боя. Явно тут отключение блокировки боя этим самым рычагом происходит благодаря максимальному подъёму длинного рычага при подходе минутной стрелки к 12. Но зачем тогда у меня штифт на гребёнке? Вечером произведу мозговой штурм.

Штифт на гребенке виден, он или латунный, или ржавый
Если это действительно рычаг отключения боя, то при фиксации в нижнем положении он своим зацепом блокирует штифт колеса четвертного боя между платинами, далее его верхний длинный конец нагибает двуплечий рычаг часового боя, и тот стопорит бой часов, нижняя длинная искривлённая часть рычага прижимает штифт на четвертной гребенке

Да, разглядел. Заготовка есть, вечером запускаю свою "слесарку". :) О результатах отпишусь.

Автокоррекция тогда работает так:
Перед началом четвёртой четверти ( при окончании третьей) штифт на большом колесе с приводом от игрального вала упирается в носик рычага автокоррекции, рычаг автокоррекции поднимается и блокирует ветряк
Вложение 2038651
Если произошло рассогласование, и вместо длинного зуба на минутном трибе рычаг пуска боя поднимает короткий( т.е. мин стрелка не на 12-ти) то гребенка четвертей освобождается все равно, но бой не запускается, т.к. рычаг автокоррекции продолжает блокировать ветряк
Только когда подойдёт длинный зуб на минутном трибе, он поднимет рычаг пуска боя достаточно высоко, чтобы носик рычага автокоррекции соскочил со штифта, и тогда рычаг автокоррекции упадёт на своё место и освободит ветряк, и бой начнётся

Именно. Я, когда до этого опыты ставил, сходу не сообразил, что блокировать надо ветряк, а не колесо со штифтом. Не обратил я внимания на отверстие в платине напротив ветряка.
Всё, вопрос решён, ещё раз спасибо.

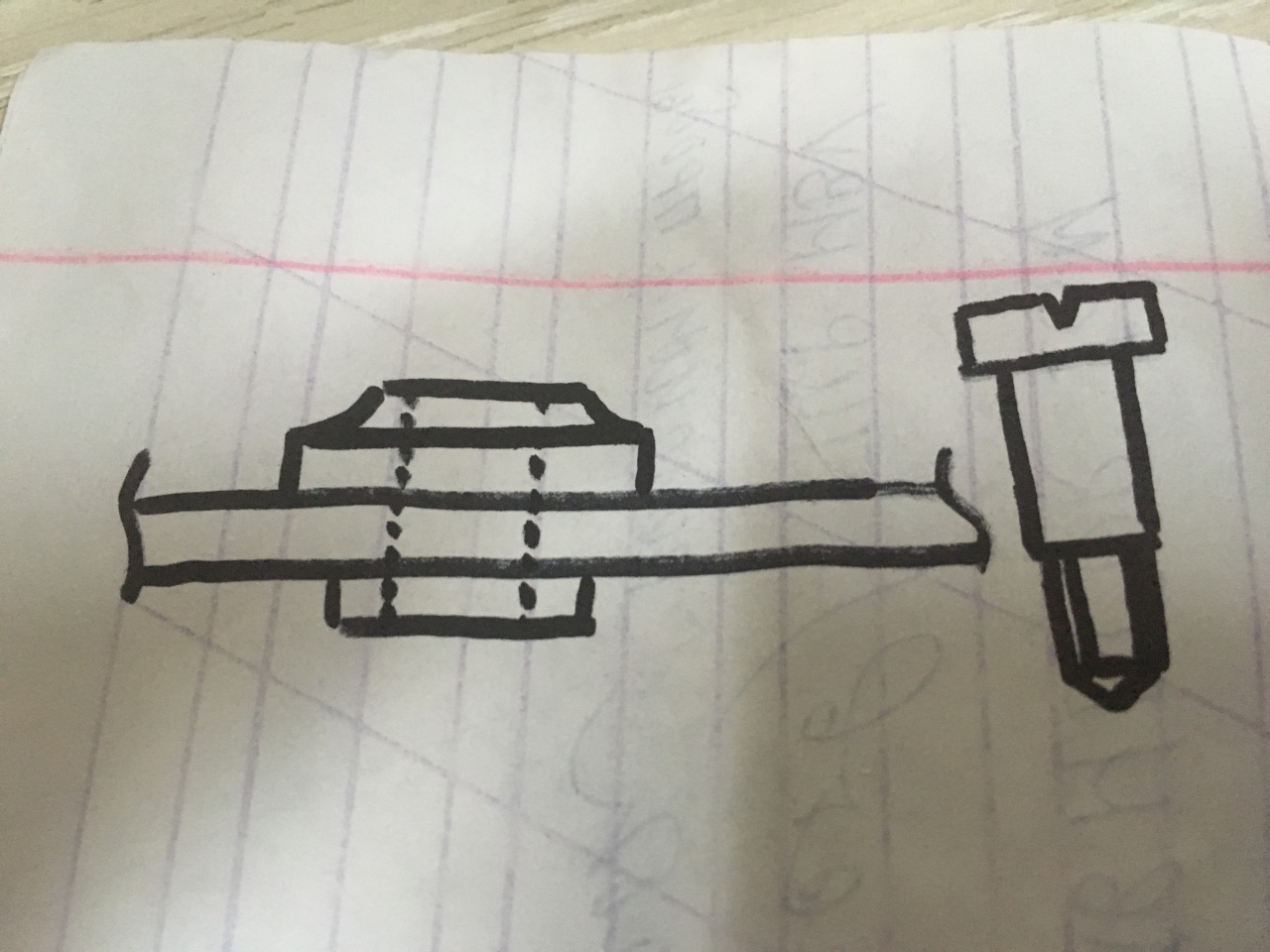

Думаю рычаг автокоррекции лучше сделать с латунной ступенчатой втулкой, которая будет толще толщины рычага, чтобы исключить перекосы во время работы
И опорную шейку винта отполировать тщательно и подогнать точно под диаметр отверстия во втулке
Вложение 2042484

Это было бы неплохо, но и не обязательно. Резьба в длинном рычаге какая-то дюймовая, да и в не очень хорошем состоянии, поэтому я подобрал ступенчатый винтик с резьбой меньшего диаметра и гайкой. Некоторый перекос присутствует, но на работоспособность не влияет. Помня ваши, Дмитрий, прошлые пожелания насчёт внешнего вида деталей, постарался приблизить внешний контур рычага к оригиналу.
