Нужен механизм для больших настенных часов.


Приветствую уважаемые!
Жена дизайнет гостиную, и по замыслу над фальшкамином висят большие настенные часы, диаметром 80 см -100 см.
Каркас будет сварен, то бишь будет "скелетон"))
Так вот вопрос - натолкните на мысль пожста, откуда взять механизм немаленького размера, что б смотрелся при таком размере циферблата. Все настольные, настенные часы что у меня есть, например, размеры механизмов - 15х15 см максимум. Да и думаю бОльших по размеру стрелок не выдержат.
Короче домашние куранты))

Может, механизм от напольных ОЧЗ? Размер платин по горизонтали 212 мм, четвертной бой, отличные качество и внешний вид.

Башенные часы продают по цене около 100 т.р. Но на счет скелетона, не уверен.
Из фанеры на ЧПУ часы тоже режут.

На французском ебае видел не раз такие часы кварцевые, с метровым циферблатом. Про механику забудьте, не ваш вариант.

С ув,
Олег

Встречал такие. Hermle усиленные, с металлическими осями под часовую и минутную стрелки. Механизм со стрелками можно заказать.

Можно пойти по другому пути. Купить пару часовая станция - вторичный механизм (кварцевые, с боем, GPS и автокоррекцией). Тогда будет можно циферблат закрыть стеклом и больше не открывать. Управление стрелками с часовой станции.

Спасибо за идеи.
Хочется именно механические, по крайней мере мне)
Изначально , откуда и пошла идея, жена увидела где-то большой циферблат под старину на кварцевом механизме. Я еле выторговал, что кварца у нас не будет) найду механический.
Вот с напольными ОЧЗ я тоже думал , просто ни разу не встречались, поищу.
Башенные наверно совсем большие, избыточного размера тоже не хочется, в понедельник постарабьята выложить фото идеи , для понимания, с телефона не получается.

такими здоровенными стрелками ворочить проще всего на городских часах, что на столбах. это как правило электрические вторичные часы, еще с довоенных времен

куда маятник и гири девать будете?
да и не каждая механика потянет такие стрелки
они должны быть легкие (из алюминия) и полностью уравновешенные
я видел механизм от часов с проходной, пружинный, маятниковый, два барабана на ход, должен быть мощным
например
http://www.ebay.de/itm/Altes-Uhrwerk...wAAOSwNphWWs05
но он ржавый, и минутная ось обломана

Маятник и гири мне кажется наоборот придадут необычность часам. Я думаю сначала найти механизм, потом под него, под маятник, гири , под его конструкцию думать над окончательным дизайном циферблата.

На счет французских Вы правы Олег, как раз такие она и увидела изначально)

Вот то же самое, только цифры римские, цифер каркасный.

Трудно решаемая проблема: "Часы механические скелетон большого размера над фальшкамином". Ключевое слово, видимо, здесь СКЕЛЕТОН, тоесть открытый механизм, который виден в деталях. Не понимаю, как эту задачу можно решить с помощью механизма напольных ОЧЗ. Да, есть маятниковые настенные скелетоны: http://www.ebay.co.uk/itm/Wall-clock...-/141840338895 или Hermle с гиревым приводом, но механизм для Вас слишком маленький (диаметр циферблата около 15 см):
http://www.ebay.com/itm/German-Herml...8AAOSwfZ1WYuZb
Я вижу тут единственный реальный путь -- обращаться к механизмам из фанеры, что, видимо, не входит в ваши планы. Но в противном случае, мне кажется, это будет не вполне скелетон, а пародия на него. Поэтому я бы не стал городить огород, а удовлетворился бы кварцевым механизмом, как Вам уже советовали, например, HOWARD MILLER, благо с ними нет никаких проблем на Ebay: https://www.google.ru/search?q=HOWAR...HQkpCjUQsAQIEw
P.S. Кстати скелетоны из фанеры сегодня изготовляют многие фирмы, в том числе и в виде конструктора: https://www.youtube.com/watch?v=Bf8q6z4oIyo
Чтобы в этом убедиться, достаточно в поисковике набрать "large wooden skeleton clock", "wooden gear clock", "механизм часов из фанеры", "youtube механизм часов из фанеры" и т.д. Главное, не погружаться в эту тему слишком глубоко, а то может появиться опрометчивое желание заняться изготовлением подобных механизмов самому:).

Можно и у ОЧЗшного механизма окна в платинах выфрезеровать, при их толщине жёсткость они не потеряют. Но у меня бы рука не поднялась. Можно при возможности изготовить или заказать новые платины, с окнами и декоративными элементами. На станках с ЧПУ чего только не делают! А вот представленные кварцевые механизмы мне кажутся откровенным убожеством.

У нас ведь часто так: сначала мы сделаем что-то, а потом думаем, как к нему приладить стандартные детали. И, как правило, оказывается, что хорошо сделать по ранее задуманному уже нельзя. Вот и приходится придумывать, где бы нам ещё окна в платинах выфрезеровать или заказать из недешёвой стандартной детали дорогой эксклюзив, понимая при этом, что придётся по сути переделывать обычный механизм в скелетон, а размеры колёс механизма слишком малы для такого громадного корпуса. И хорошо в конечном итоге вряд ли получится.

Ни автор темы, ни я пока ещё ничего не сделали, к чему Вы это? Кварцевые механизмы с полубутафорскими колёсами уж точно выглядят не лучше "тюнингованной" "механики", да и размер, всё равно, маловат. А фанера - это детские игрушки, тут к точности и долговечности у меня большие вопросы. А человеку, как я понял, нужны часы чтобы время смотреть, а не только любоваться.

Да, вы правы. Ещё не поздно. Корпус пока ещё не сделан, но размеры 80 х 100см заданы. Я высказал свою точку зрения. Она, кстати, полностью совпадает с мнением жены ТС, хотя она, видимо, далека от темы. Женская интуиция -- большое дело. Вряд ли её обрадуют большие расходы с мало понятным конечным результатом. Проблему, конечно, можно снять, если отказаться в задании от ключевого слова СКЕЛЕТОН.

Почему бы не упростить задачу. Если есть фальшкамин (другими словами псевдокамин), над ним можно установить псевдоскелетон.

Друзья, я прошу прощения, я прочитал первое свое сообшение, и понял что, не совсем понятно написал фразу. Не механизм скелетон, а циферблат скелетон, каркасный правильнее сказать. С механизмом я конечно ничего не собирался делать!)

Думаю всетаки решаемо с механизмом от напольных часов. Необходимо поработать со стрелками, они должны быть легкими. Размер не думаю что будет большой, под размер циферблата.

Вот, что-то типа этого циферблата, только без идиотических колес.

Пока нет механизма, есть только общее представление как хотелось бы чтобы это выглядело.

вы же понимаете, что механизм от напольных часов требует метра полтора свободного пространства под собой?
для маятника и для гирь, чтобы они могли опускаться
а у вас там камин...

либо искать мощный двухбарабанный пружинный механизм от часов с проходной

либо делать такой изврат, где механизм будет в самом верху, и приводить в движение стрелки с помощью цепной или конической передачи
Вложение 1217905

------- ДОБАВЛЕНО ЧЕРЕЗ 18 МИН --------

возможно это то, что вам нужно
http://www.ebay.de/itm/Art-Deco-Wand...8AAOxypNtSk5Sj
думаю тут оба завода на ход
жаль, нет фото механизма

у него и так циферблат более 2 метров диаметром, вон написано же про метровые стрелки

нет, циферблат диаметром 1 метр

Вот отличное представление того что мы хотим сделать. Кстати, гармонично смотрятся относительно небольшие стрелки.
Наверное можно использовать механизм и от настенных часов, тех же ОЧЗ, такие у меня есть, попробую сделать макет и поэкспериментировать с внешним видом.
Все таки идея с механизмом от напольных часов мне кажется очень интересной, в плане более длинного маятника - эстетичней, и гиревого подвеса - заводить удобнее, чем лазить и заводить ключом. Да, при этом придется пожертвовать длительностью хода - укоротить цепи подвеса до уровня камина.
Спасибо за ссылки, есть на что обратить внимание.

А еще хотел спросить - что за часы с проходной?)
они так и называются если их искать на барахолках, или есть название производителя?

От темы она действительно далека, поэтому про расходы мы ей рассказывать не будем))

Это часы с компостером. Отпечатывают в рабочей карточке время прихода и ухода.
Скорее, вам хотели сказать о часах, которые висели в общественных местах, вроде Буре или Мозера. Они были круглые и самых разных размеров.

это часы сторожа, а с проходной - электроника-7

нет-нет-нет
никакие ни Буре или Мозеры

именно часы с компостером, маятниковые
там мощный двухбарабанный механизм с ходом грахама, от которого идет карданный привод к этому самому компостеру

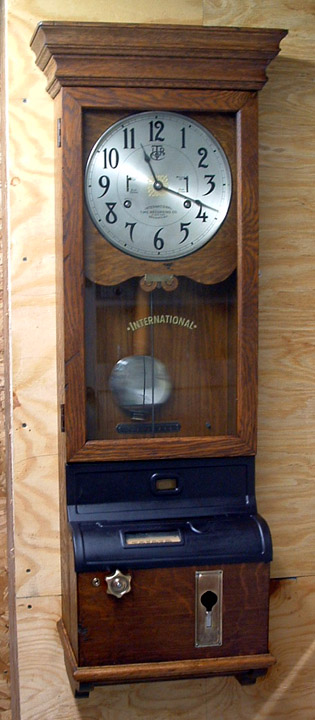

вот например
Вложение 1218562

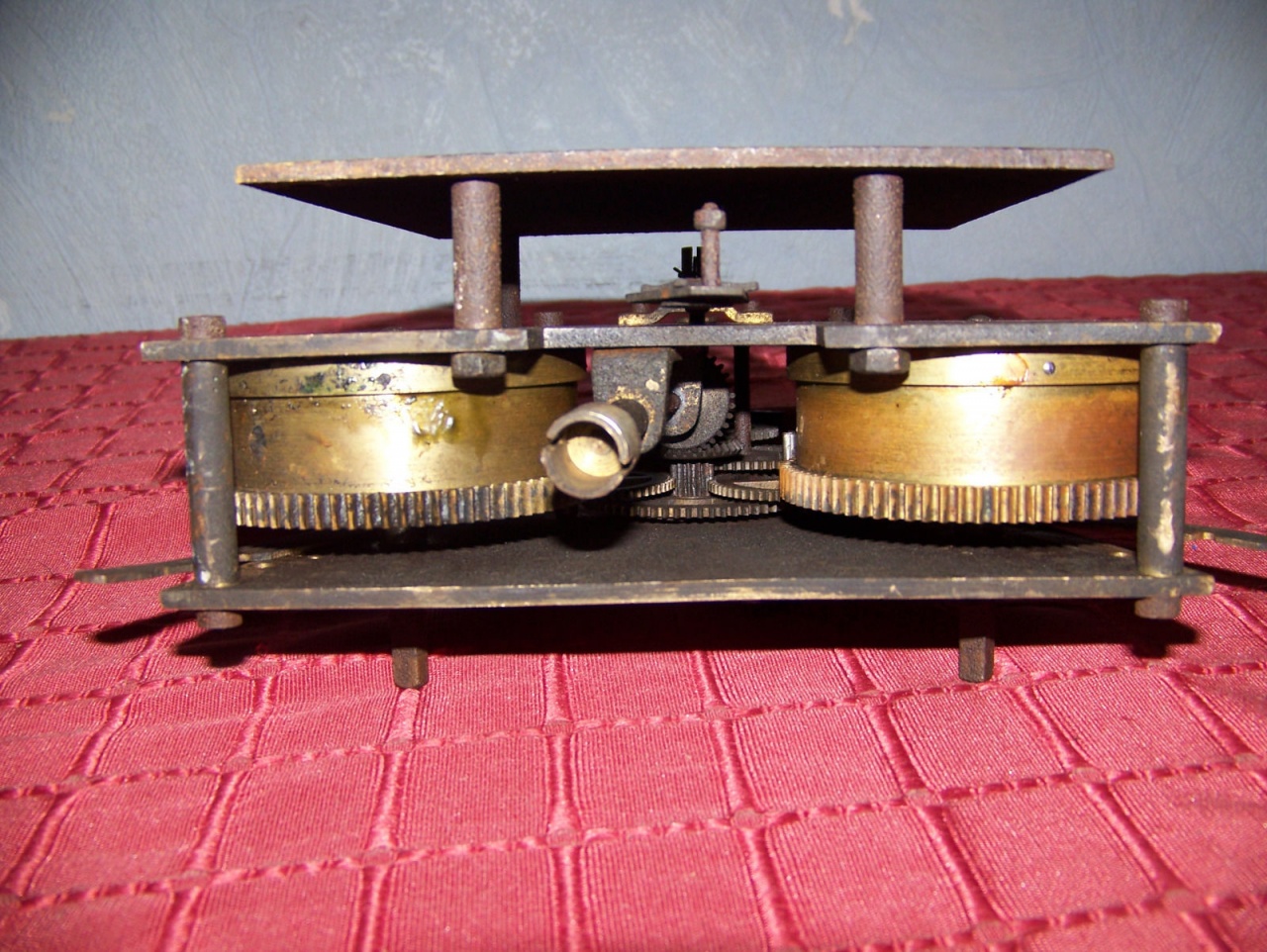

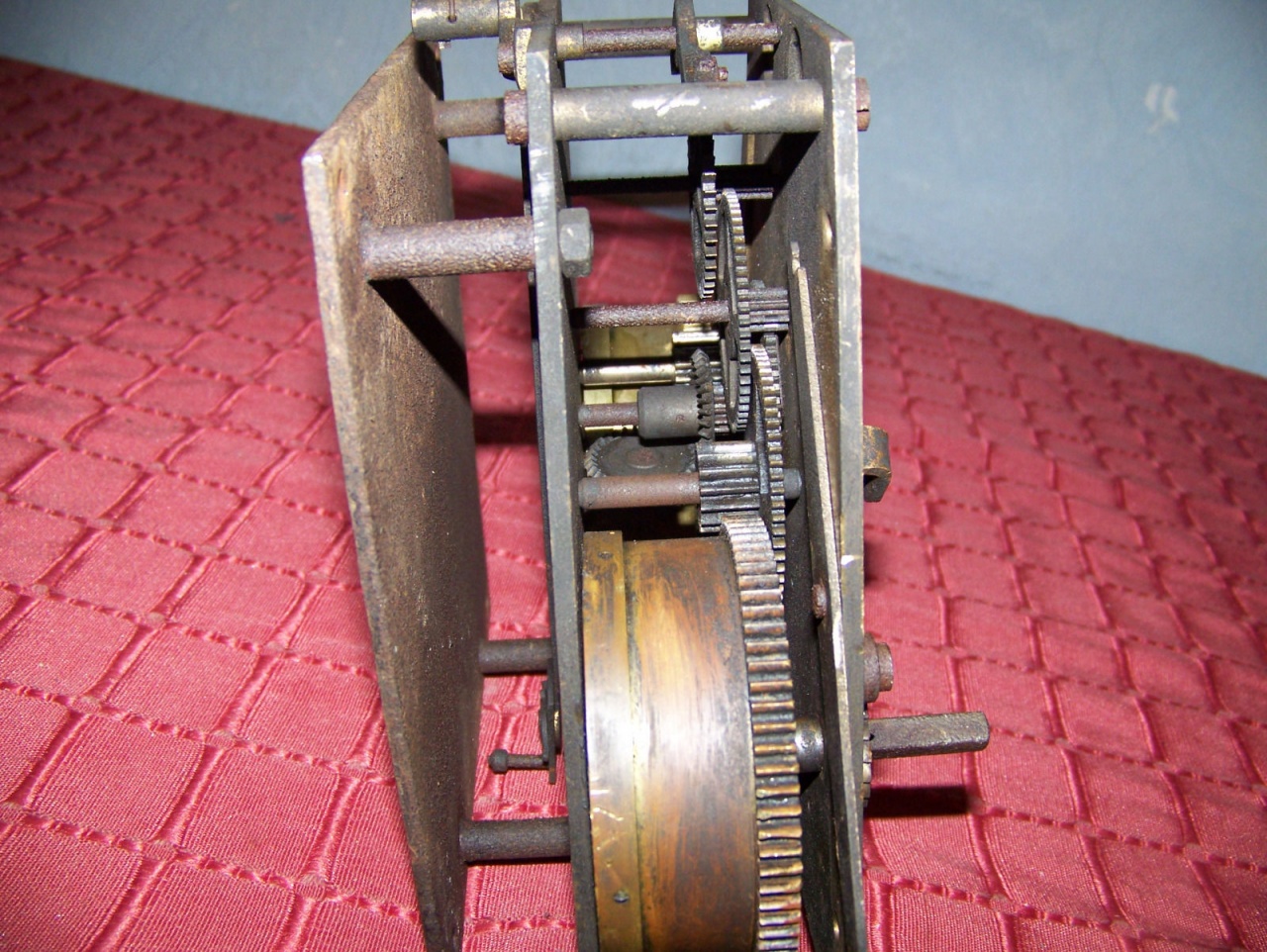

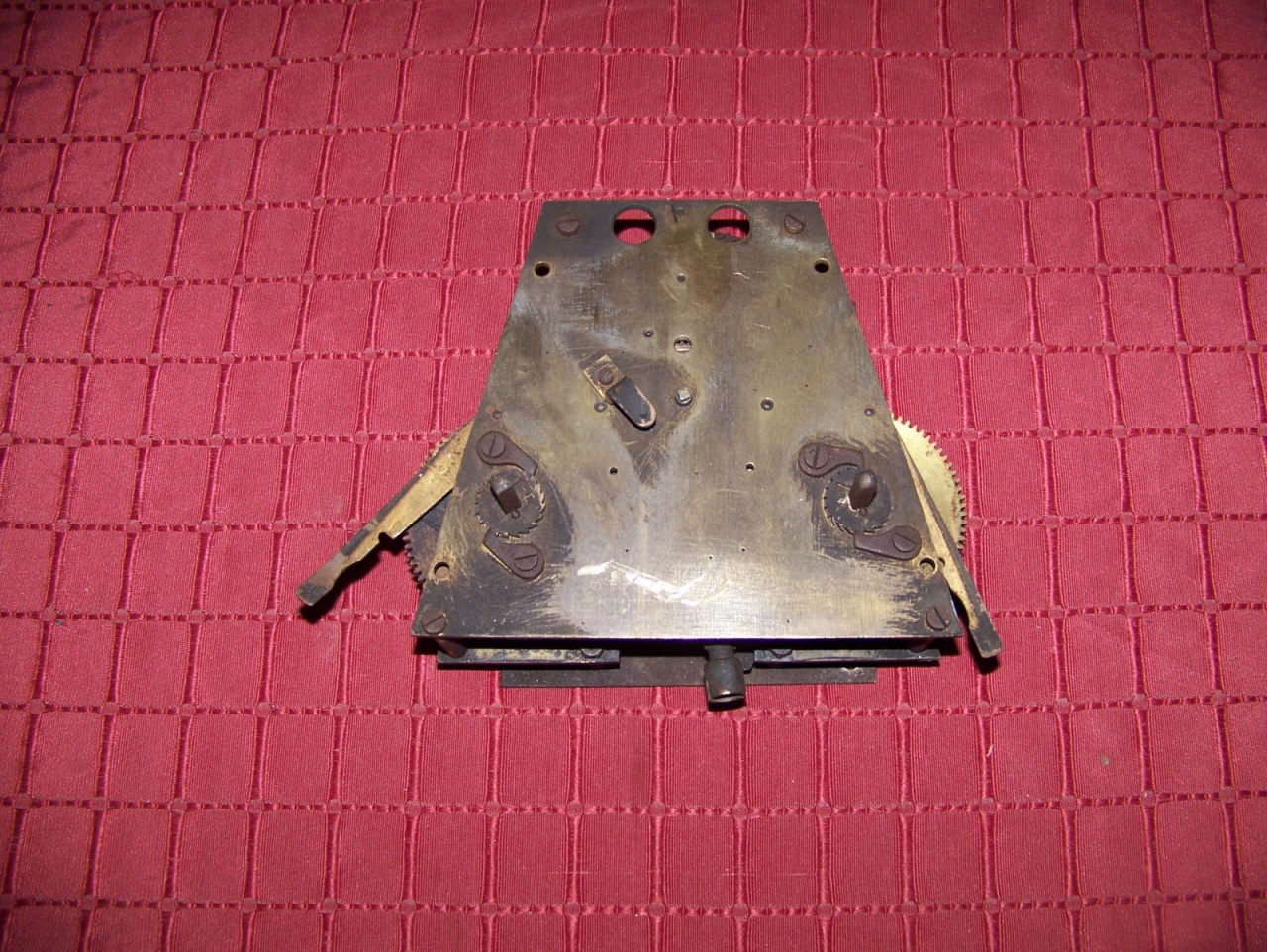

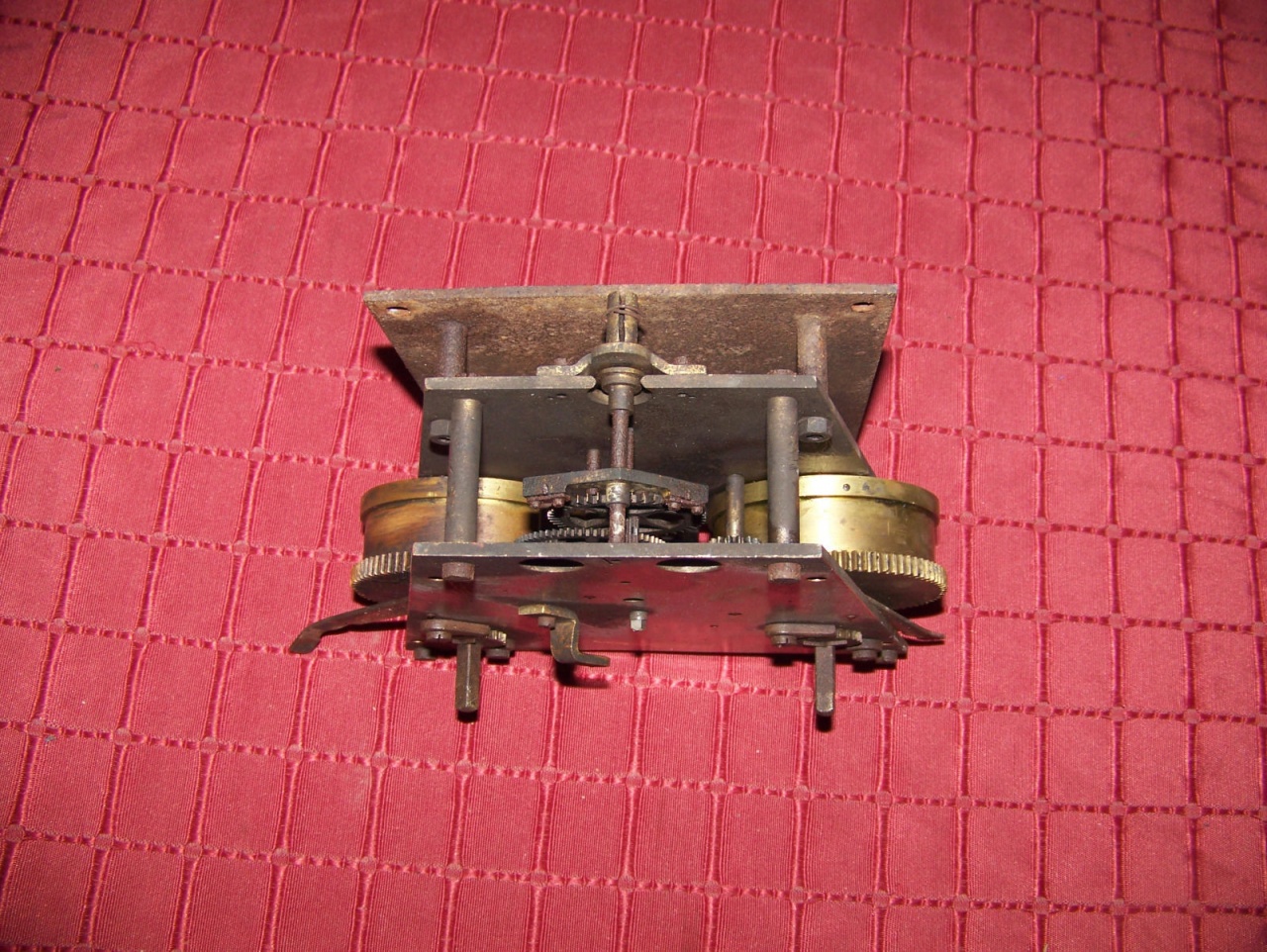

я же выкладывал ссылку на то, как выглядит такой механизм
Вложение 1218557
Вложение 1218558
Вложение 1218559
Вложение 1218560

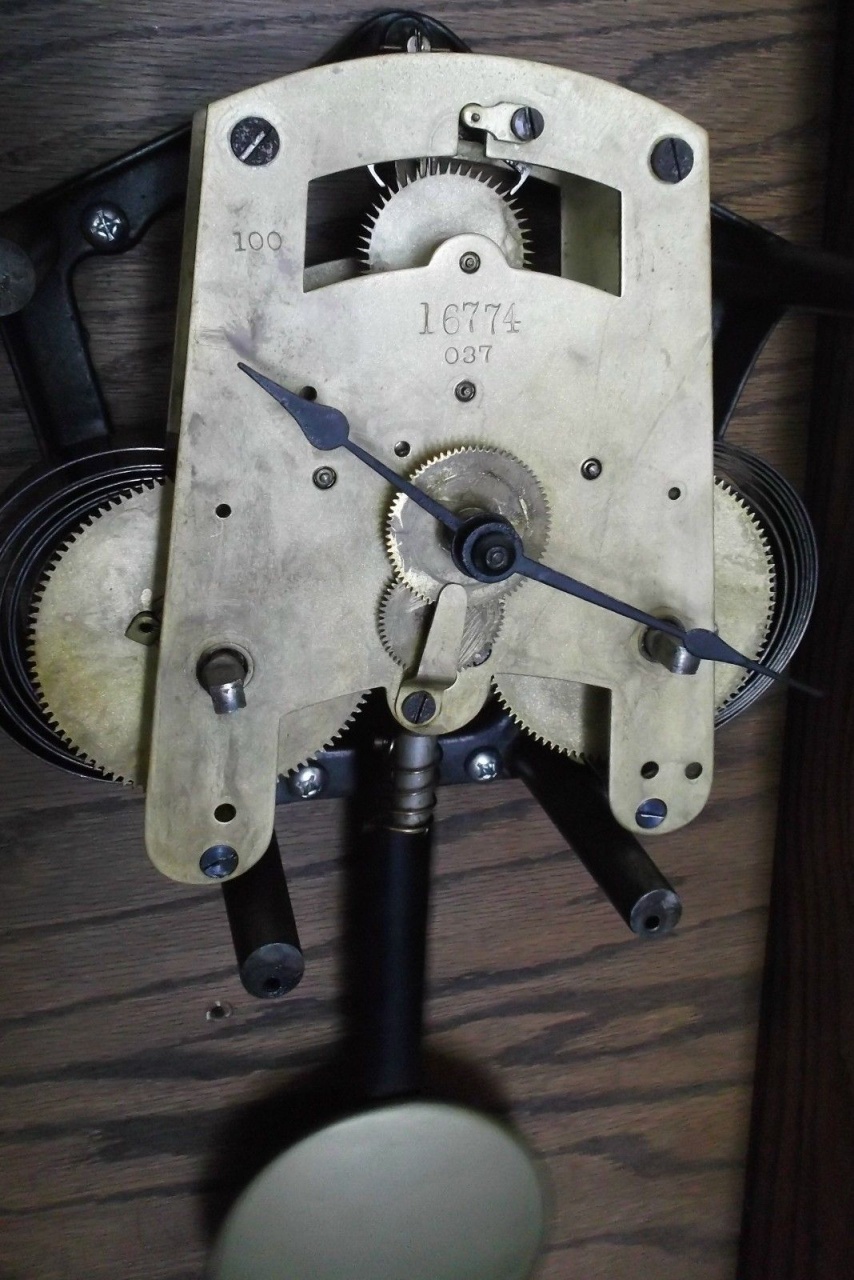

и американский
Вложение 1218563
ведь ТС нужен именно мощный механизм, который с уверенностью будет вращать стрелки
мне кажется, такого типа механизмы должны подойти

можно искать по словам Time Recording Clock

А чем плохи для такого камина "ФАЛЬШЧАСЫ"? Будет весьма гармонично:D Или проекционные, или со световыми (лазерными) стрелками..... Тут для дизайна большой простор.

Да, на вид то что надо! Буду смотреть на ebay, прицениваться, спасибо.

Как человек, увлекающийся часами, Вам, человеку также увлекающемуся часами (а почему тогда Вы здесь):), скажу - фальшкамин это одно, а вот ФАЛЬШЧАСЫ это другое, не буду приводить старый пример с резиновой женщиной)
Вот тут http://forum.watch.ru/showpost.php?p...43&postcount=9 показан фальшкамин, то есть у нас не будет установлен электрокамин или его подобие.

Если камин бутафорский, тогда что мешает продолбить дырку,
чтобы гири опускались в недра этого ,,камина":confused:

Мне думается, можно использовать механизм настенных часов, ОЧЗ с длинным маятником, например. Усилить узел осей стрелок, стрелки выполнить с противовесом (для балансировки), маятник сделать не стандартный, гораздо длиннее, нижняя часть лёгкая, имитирует линзу, а главный вес маятника скрытно располагается выше. Гонги заменить на колокольчики (ящика нет, гонги не звучат). 40-45 см стрелки, не так уж много для лёгкого пластика оформленного под металл....

сомневаюсь, что мех от настенных ОЧЗ потянет
да и некрасивый он
даже если стрелки будут полностью уравновешены, у них останется большой момент инерции
механизм ведь не движется непрерывно
при каждом импульсе механизму надо разгонять эти стрелки

кстати, как в этих часах механизм будет защищен от пыли?

В субботу сфотографирую то что уже построено, выложу. "фальш" выступает от стены только на размер плинтуса, долбить нечего.

А вот об этом не подумал, никак.

Вот пример немаленьких кмк часов https://www.*********/moskva/chasy_i...hasy_690583640
если изготовить стрелки, не намного больше чем родные, из более легкого материала.

ссылку не показывает, это авито.

я знаю что это за часы
это часы 2-го часового завода, потом их начал выпускать Орловский часовой завод
как раз механизм от таких у меня в ремонте
он реально небольшой и не мощный, да и часы небольшие, это вам по фото показалось, что они большие

имхо, лучше вам завязать с идеей всунуть механику в эти дизайнерские часы, и поставить кварц

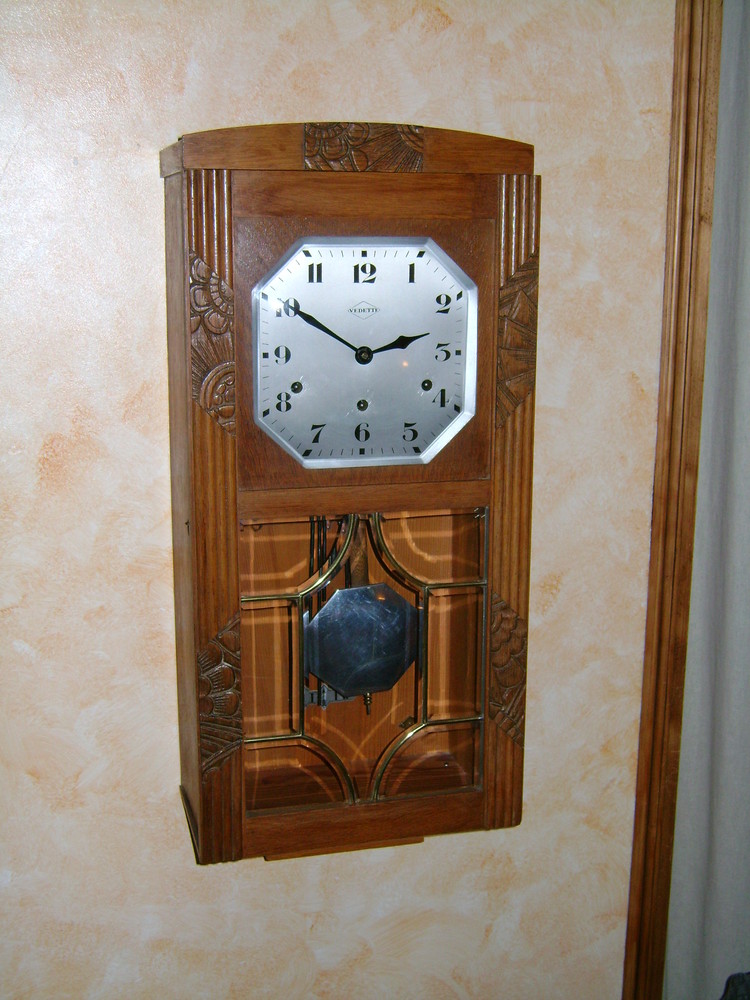

или купить хорошие старые настенные часы, например Vedette с четвертным боем в стиле Ар-Деко
Вложение 1218879

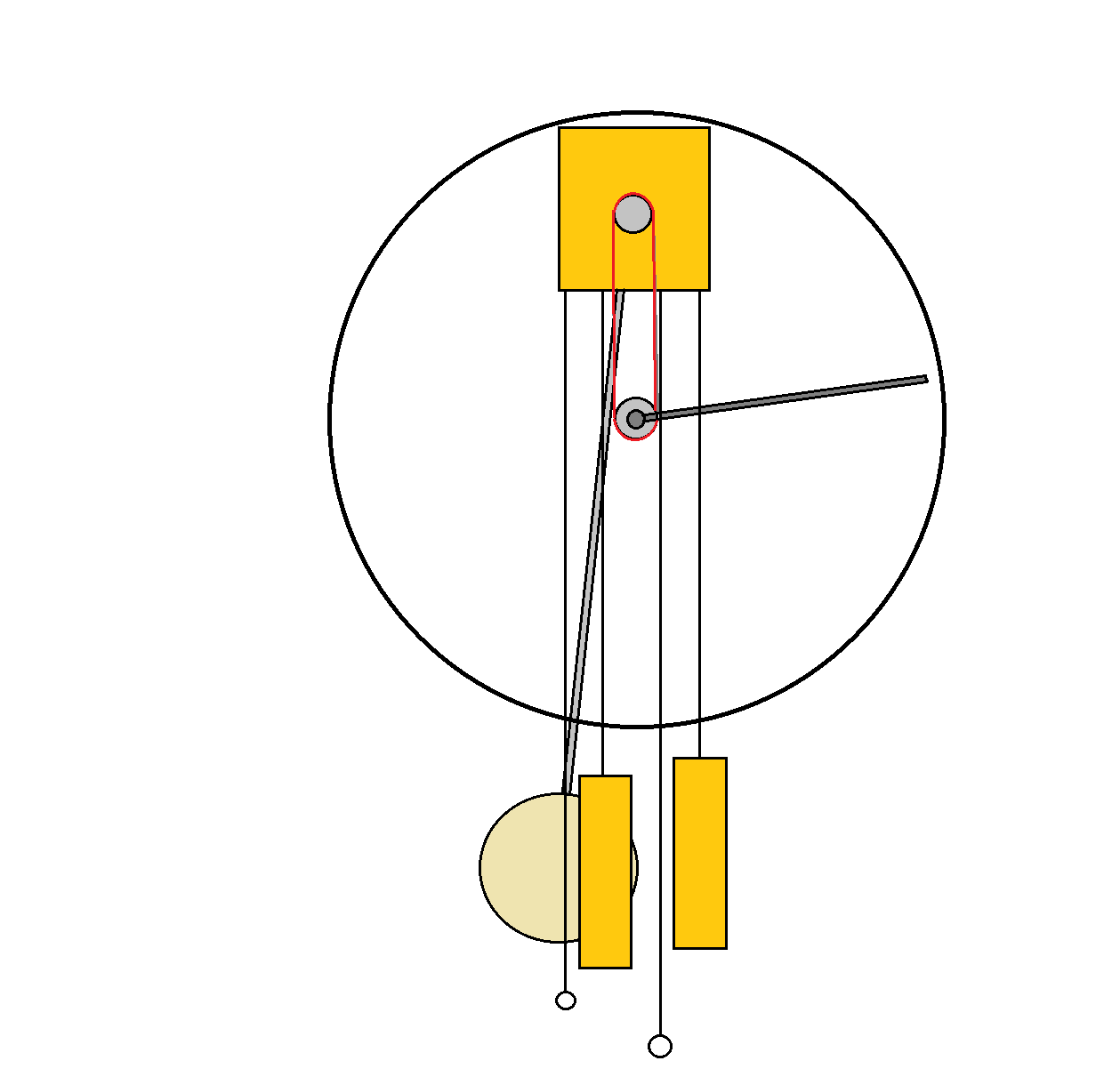

Вот, я тут набросал проектик.
Красным - центральный циферблат, можно оставить родной циферблат от донора, только перекрасить, заодно скроет "некрасивый" механизм.
Ну и самое главное - большие стрелки необязательны.

Маятник.

К вышесказанному добавлю, что стрелки можно сделать из пластмассы. Тогда и момент инерции невелик будет.

лучше из тонкого алюминия с П - образным сечением
не думаю, что пластик будет достаточно жесткий и его не поведет
разве что карбон

вот вам и механизм, и стрелки, 90см диаметр
http://www.amazon.co.uk/Nextime-Hand...3QWYYPNR66735E
http://www.time4you.ru/2269zw.html
у вас же метровый циферблат?

просто попытки что-то прикрыть в центре выглядят жалко, без обид

даже если вы вставите туда механику, оно не будет давать того ощущения, которое дают хорошие механические настенные часы, будет кулибинщина, имхо

Понятно, что любая механика на таких часах будет мелковата и какой механизм установлен большой разницы не заметно, если не рассматривать идею развития наглядности системы боя. Поэтому кварц пожалуй самый подходящий и доступный вариант. Спасибо китайцам, на Алиэкспрес большой выбор комплектов для таких конструкций.

Механизм - Takane High Torque Clock Movement 318HT
специально разработан для использования в больших часах.

Сам давно хочу собрать настенные часы с сендвич циферблатом, уже всё есть осталось дело за малым. но лень матушка (((

Да, пожалуй все таки кварц((
Показал тут жене давеча мою задумку, как это должно выглядеть в живую, пока с механизмом ОЧЗ. И был разбит в пух и прах простой фразой - От стены далеко... про толщину механизма я как то не подумал.

Этот подойдет, спасибо.

Вот такие готовые купите и все

http://fotonetstore.ru/chasy-skeleto...25-517-crosby/

Ну или вот эти, даже симпатичнее и дешевле:

http://fotonetstore.ru/chasy-skeleto...la-skeleton-2/

С ув,
Олег

ЗЫ: к вышеуказанному ресурсу отношения не имею =)

А что, жене для часов места жалко?!:rolleyes::)

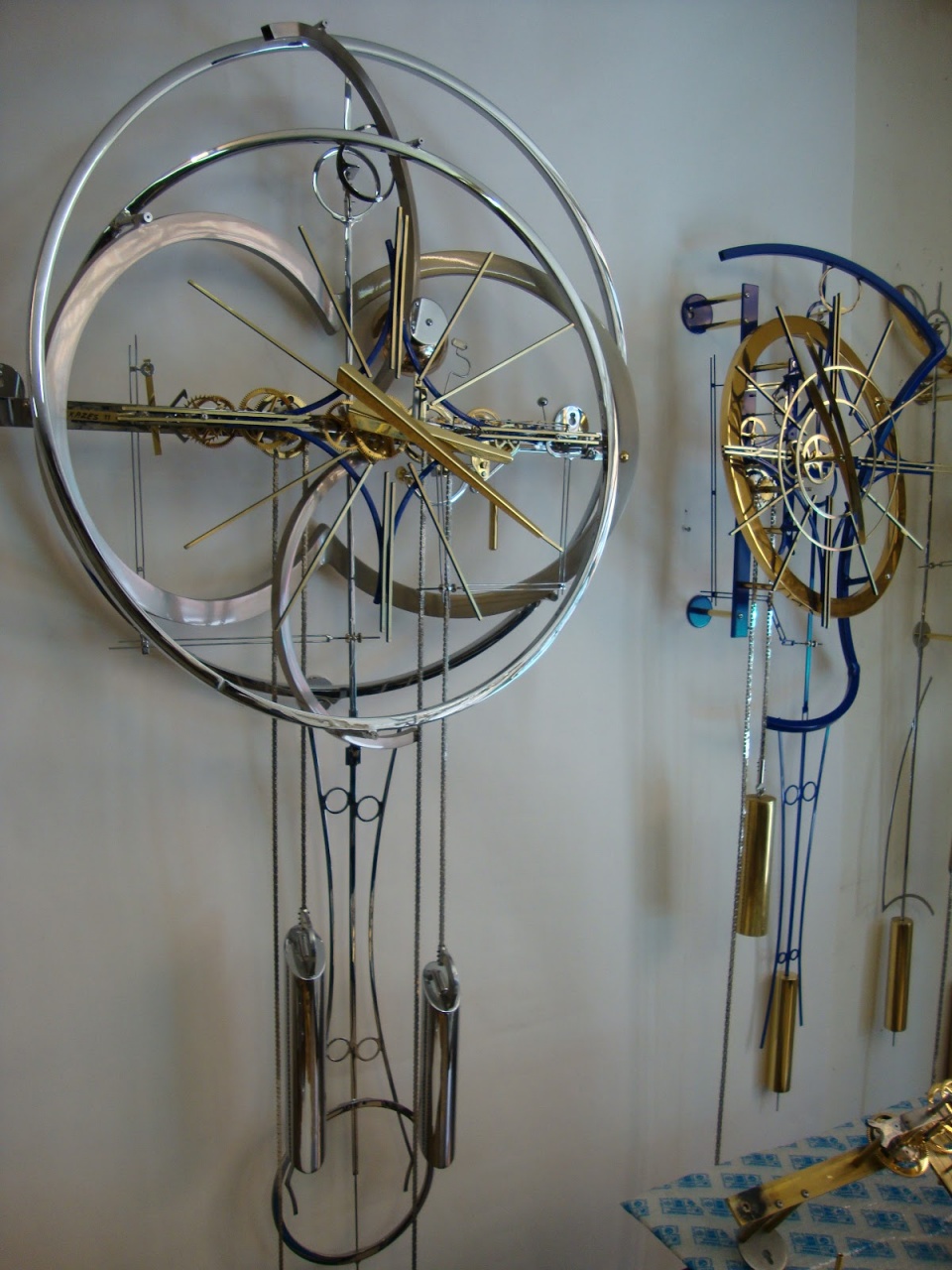

да оно просто некрасиво будет, если эта жестяная тарелка будет далеко от стены торчать
другое дело, когда скелетон делается механическим изначально
Вложение 1223317

А как пыль протирать? =)))))))))))
