Пружинный барабан.

Дорогие профессионалы!
Подскажите пожалуйста как самым простым способом замедлить раскручивание спаральной пружины в барабане? У меня имеется в наличии пружинный барабан от старых часов, хотел собрать машинку в виде лунохода, т.е точность раскручивания пружины неважна. Как можно это сделать не использовав анкерную вилку с анкерным колесом или баланса?
Заранее благодарен.
С уважением Станислав.
Ответить с цитированием
  #2
Старый 01.04.2014, 21:35
Аватар для Dima343
Dima343 Dima343 вне форума
Форумчанин

Регистрация: 29.03.2012
Адрес: Украина, Киев
Сообщений: 9,999
Сказал(а) спасибо: 2,115
Поблагодарили 12,781 раз(а) в 4,923 сообщениях

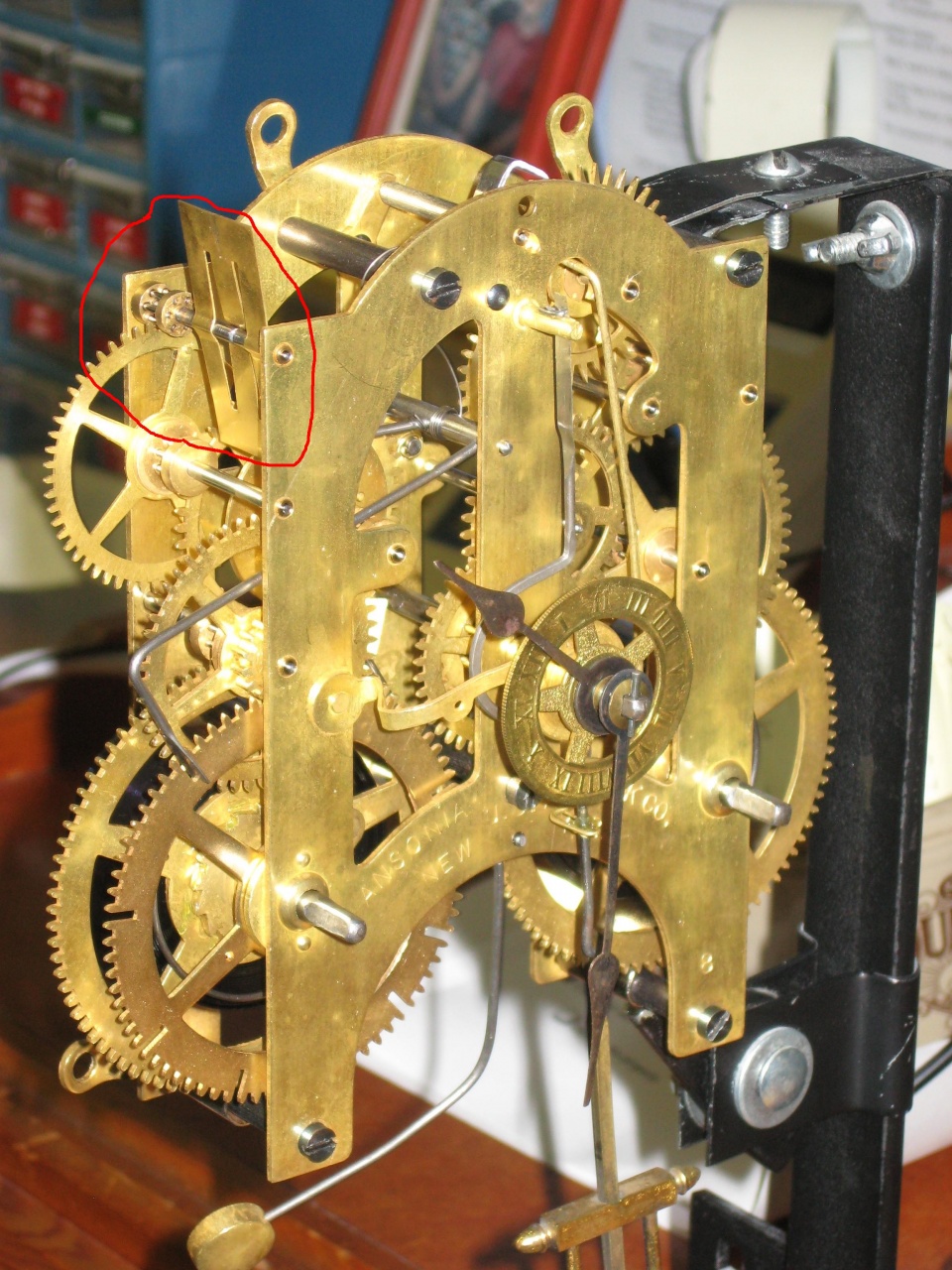

использовать ветряк, как в механизме боя часов с боем
Нажмите на изображение для увеличения
Название: IMG_3578d.jpg
Просмотров: 251
Размер:	447.5 Кб
ID:	672563
Ответить с цитированием
Эти 2 пользователей сказали Спасибо! Dima343 за это сообщение:
MegaZur (15.06.2016), Staschek (01.04.2014)
  #3
Старый 01.04.2014, 22:22
Аватар для alexm441051
alexm441051 alexm441051 вне форума
Форумчанин

Регистрация: 24.11.2013
Адрес: Германия
Сообщений: 3,729
Сказал(а) спасибо: 323
Поблагодарили 1,105 раз(а) в 967 сообщениях
Для уменьшения или увеличения крутящего момента использовали редуктор. Это было промежуточным звеном, и можно было добиться , что бы мех-зм двигался быстрее или медленьнее. Это, как в музыкальных мех- мах. Стоит маленький редуктор. Увеличивая или уменьшая передаточное число редуктора,( для каждого редуктора- это стандарт) можно добиться необходимого числа оборотов вращения. Каждый редуктор снабжен надписью о передаточном числе и, соответственно, скоростью вращения вала. Вы просто подбираете эти значения, а не расчитываете. Вы должны выбрать необходимый редуктор.
Ответить с цитированием
Этот пользователь сказал Спасибо! alexm441051 за это сообщение:
Staschek (01.04.2014)
  #4
Старый 01.04.2014, 23:28
Staschek Staschek вне форума   Автор этой темы
Новичок

Регистрация: 01.04.2014
Адрес: Deutschland
Сообщений: 5
Сказал(а) спасибо: 5
Поблагодарили 0 раз(а) в 0 сообщениях
Цитата:
Сообщение от Dima343 Посмотреть сообщение
использовать ветряк, как в механизме боя часов с боем
Вложение 672563
Спасибо Дима что откликнулся! Я думаю что это как раз то что мне надо, только я пока не могу понять как он работает???
У меня на заводном барабане стоит шестеренка, которая в свою очередь передает вращение двум осям, в моем случае переднему и заднему мосту. А как работает ветряк? Ты немог бы мне пожалуйста подробней объяснить как он работает. Как мне все это упростить?
Заранее благодарен!

------- ДОБАВЛЕНО ЧЕРЕЗ 20 МИН --------

Цитата:
Сообщение от alexm441051 Посмотреть сообщение
Для уменьшения или увеличения крутящего момента использовали редуктор. Это было промежуточным звеном, и можно было добиться , что бы мех-зм двигался быстрее или медленьнее. Это, как в музыкальных мех- мах. Стоит маленький редуктор. Увеличивая или уменьшая передаточное число редуктора,( для каждого редуктора- это стандарт) можно добиться необходимого числа оборотов вращения. Каждый редуктор снабжен надписью о передаточном числе и, соответственно, скоростью вращения вала. Вы просто подбираете эти значения, а не расчитываете. Вы должны выбрать необходимый редуктор.
Спасибо alexm441051!
Хочу сразу признаться это моя первая работа в этом направление и все для меня новое. Скорей всего редуктор это самое оптимальное предложение. Это очень сильно упращает всю конструкцию и если при всем при этом есть возможность регулировать передаточное число оборотово, то это просто то что я искал. Спасибо еще раз.
Ответить с цитированием
  #5
Старый 01.04.2014, 23:37
Аватар для Dima343
Dima343 Dima343 вне форума
Форумчанин

Регистрация: 29.03.2012
Адрес: Украина, Киев
Сообщений: 9,999
Сказал(а) спасибо: 2,115
Поблагодарили 12,781 раз(а) в 4,923 сообщениях
естественно, кроме пружины вам нужен еще и редуктор, просто я думал что для вас это очевидно
схема такая:

барабан - ведущая ось - редуктор - ветряк
Ответить с цитированием
Этот пользователь сказал Спасибо! Dima343 за это сообщение:
Staschek (02.04.2014)
  #6
Старый 02.04.2014, 00:51
Staschek Staschek вне форума   Автор этой темы
Новичок

Регистрация: 01.04.2014
Адрес: Deutschland
Сообщений: 5
Сказал(а) спасибо: 5
Поблагодарили 0 раз(а) в 0 сообщениях
Спасибо Дима.
Дело осталось за малым найти редуктор. Я как выше писал никогда с этим не салкивался. В наличии имел только пружинный барабан и две оси.
Стал гуглить, пока без результатно, дело еще в том что я живу а Германии и конечно здесь все подругому, пока еще не нашел редуктор.
Я вам очень благодарен за отзыв. Спасибо!
Ответить с цитированием
  #7
Старый 02.04.2014, 11:24
Аватар для alexm441051
alexm441051 alexm441051 вне форума
Форумчанин

Регистрация: 24.11.2013
Адрес: Германия
Сообщений: 3,729
Сказал(а) спасибо: 323
Поблагодарили 1,105 раз(а) в 967 сообщениях
Staschek. Вам, как раз проще. Найдите на базаре заводящуюся игрушку с нужным редуктором. Их полно продают. Если хотите, чтобы Ваш луноход ещё и исполнял музыку, я пришлю вам музык. мех-зм из шкатулки.
Ответить с цитированием
Этот пользователь сказал Спасибо! alexm441051 за это сообщение:
Staschek (02.04.2014)
  #8
Старый 02.04.2014, 17:59
Staschek Staschek вне форума   Автор этой темы
Новичок

Регистрация: 01.04.2014
Адрес: Deutschland
Сообщений: 5
Сказал(а) спасибо: 5
Поблагодарили 0 раз(а) в 0 сообщениях
Базары только по выходным, это идея у меня тоже была. Но я не стал дожидаться выходных поехал по магазинам и купил дешевые китайски часы с мелодие. Разобрал, вот смотрю как все устроино. Разговаривал с одним продавцом в магазине в котором все продается для хобби, не знаю правда или нет, он мне сказал что механические редукторы больше не выпускаются.
Луноход с музыкой вообще тема!!!
Спасибо еще раз.
Ответить с цитированием
  #9
Старый 02.04.2014, 22:21
Аватар для alexm441051
alexm441051 alexm441051 вне форума
Форумчанин

Регистрация: 24.11.2013
Адрес: Германия
Сообщений: 3,729
Сказал(а) спасибо: 323
Поблагодарили 1,105 раз(а) в 967 сообщениях
Часы-это не луноход и врятли редуктор из часов подойдёт. На базаре, как раз и продают механические игрушки, где стоит редуктор вместе с заводным барабаном. Так что может Вам и не понадобится ваш заводной барабан. Вариантов много. Желаю удачи!.
Ответить с цитированием
  #10
Старый 02.04.2014, 23:08
Аватар для ZOV
ZOV ZOV вне форума
Форумчанин

Регистрация: 20.09.2009
Адрес: Россия, Архангельск
Сообщений: 7,366
Сказал(а) спасибо: 4,549
Поблагодарили 6,450 раз(а) в 4,120 сообщениях
Ребята, а почему никто не поинтересовался от каких часов двигатель?
Цитата:
Сообщение от Dima343 Посмотреть сообщение
барабан - ведущая ось - редуктор - ветряк
Немного не так.
Барабан пружины(барабанное колесо) - промежуточные колеса (редуктор) - ведущая ось - ось регулятора (эксцентрика или ветряка). Для движущейся модели с ощутимой массой эксцентрик предпочтительнее. Работа регулятора состоит в том, что с увеличением числа оборотов его оси увеличивается центробежная сила, от этого трение оси о подшипник возрастает и создаётся плавно возрастающий тормозящий момент. А редуктор как раз необходим для придания нужного числа оборотов ведущей оси.
Нагрузки там весьма приличные, и износ может быть ощутим, так что набрать редуктор из часовых колес можно, но он отработает считанное число запусков.
И еще одна задача - разобщение двигателя с механизмом. Иначе как удержать пружину в заведенном состоянии до пуска?
Простая рекомендация: найти заводную машинку/паровозик и посмотреть, как это сделано.
__________________
Где время, там и часы... Или где часы, там и время?
Ответить с цитированием
Этот пользователь сказал Спасибо! ZOV за это сообщение:
Staschek (07.04.2014)
