evgeniy_k · #**871** 13.12.2021, 10:50

Это какая то миниатюрная контактная сварка?

Андрей Бабанин · #**872** 13.12.2021, 14:08

называется ультразвуковая сварка. Концевик в виде иголки с ниткой (алюминиевой проволокой 25 микрон) из кварцевого стекла наступает с усилием порядка 25 грамм на проводок и начинает вибрировать вроде как 64 кГц, втирая алюминий в поверхность. Естественно без температуры, что критично для микросхем из кремния.

evgeniy_k · #**873** 13.12.2021, 16:26

Ну я не удивлен что в большой мастерской такая штука была...

Андрей Бабанин · #**874** 20.12.2021, 11:28

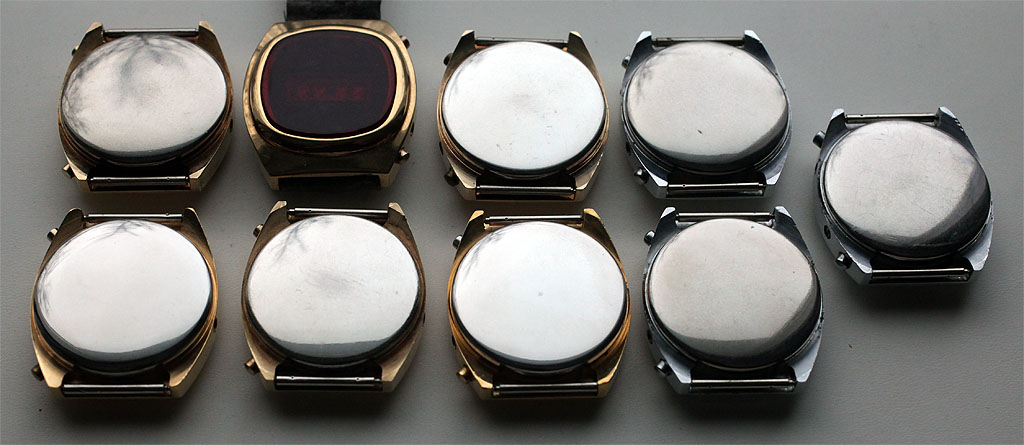

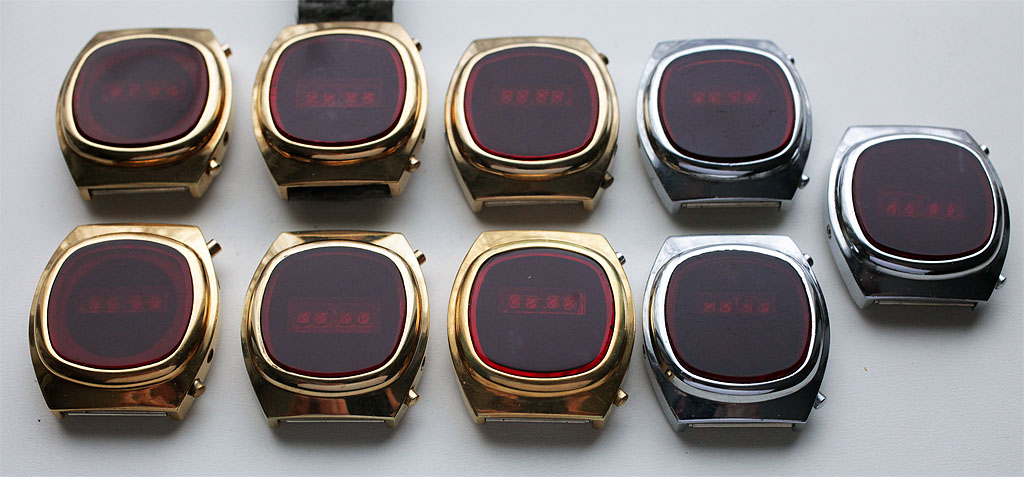

Некая выборка часов с тремя типами модуля Э1 производства Интеграл и Пульсар в 1975-1977 годах. Всех их объединяет крышка - хлопушка. Как и с 3049 позолоченные корпуса шли в те же годы, а затем пропали.

Андрей Бабанин · #**875** 25.12.2021, 03:02

Вернусь к теме карманных часов. Давно лежит такой муляж. Это раздражает, что только муляж. Часы созданы к 200-летию со дня открытия памятника Петру I, изготовленного скульптором Фальконе Э.М.

Спасибо форумчанину, помог изготовить кольцо из пластика по моим размерам. Появилась возможность сделать из муляжа полноценные часы.
Вот такое колечко со смещенным немного внутренним отверстием.

Обточил по месту на станке, фрезером сделал площадку под контакты и места под провода

Но тут я понял, что допустил небольшой просчет - экран модуля располагается чуть ниже центра апертуры, что не эстетично.

Поэтому я подумал, что незачем переделывать стандартный модуль, надо сделать индивидуальный модуль под эти часы.

За основу взята плата примерно 78-79 годов. Индикаторы я наклеил максимально близко к верхней кромке платы. Теперь индикаторы по центру окна.

Наклеиваю остальные элементы часов.

Развариваю детали часов, проверяю работу, заклеиваю колодцы с БИС и ИС крышечками, индикаторы - блоком линз, устанавливаю на винты контактную площадку кнопок и соединяю ее проводочками с модулем.

Вот так модуль выглядит сзади

Теперь, чтобы открыть крышку, надо нажать на кнопку сбоку, она же включает и индикацию времени.

siealex · #**876** 25.12.2021, 13:35

Без комментариев...

Андрей Бабанин · #**877** 31.12.2021, 00:55

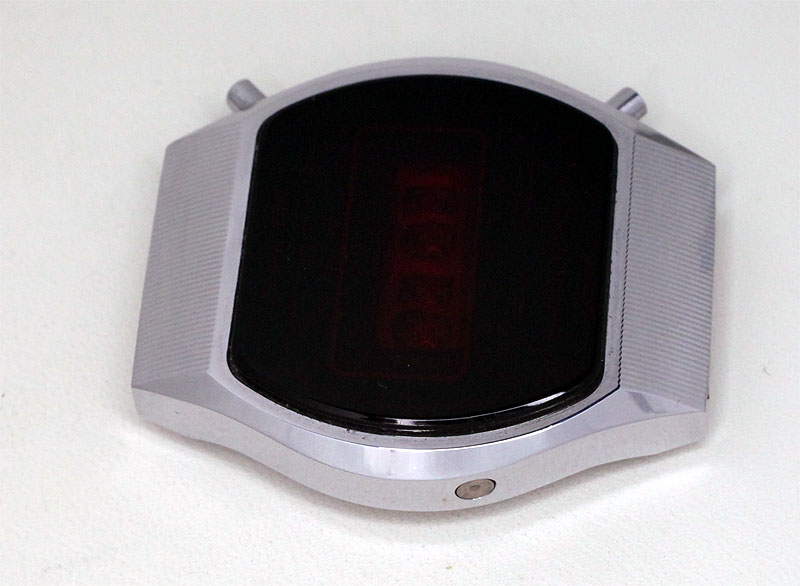

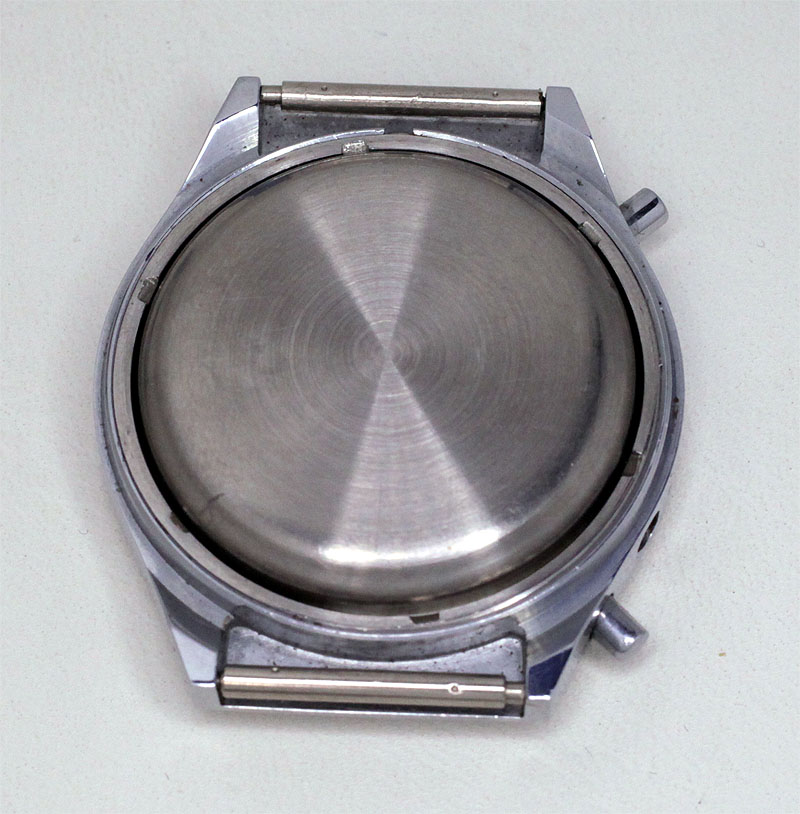

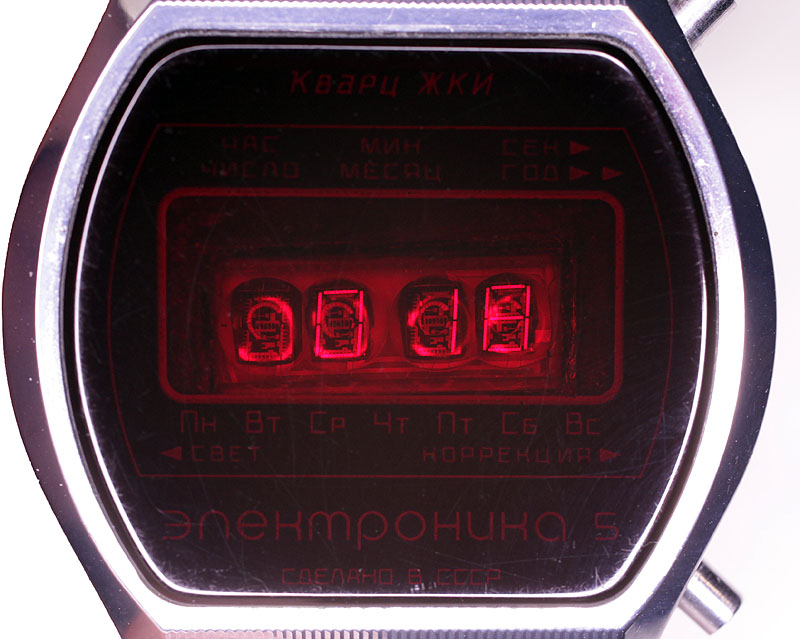

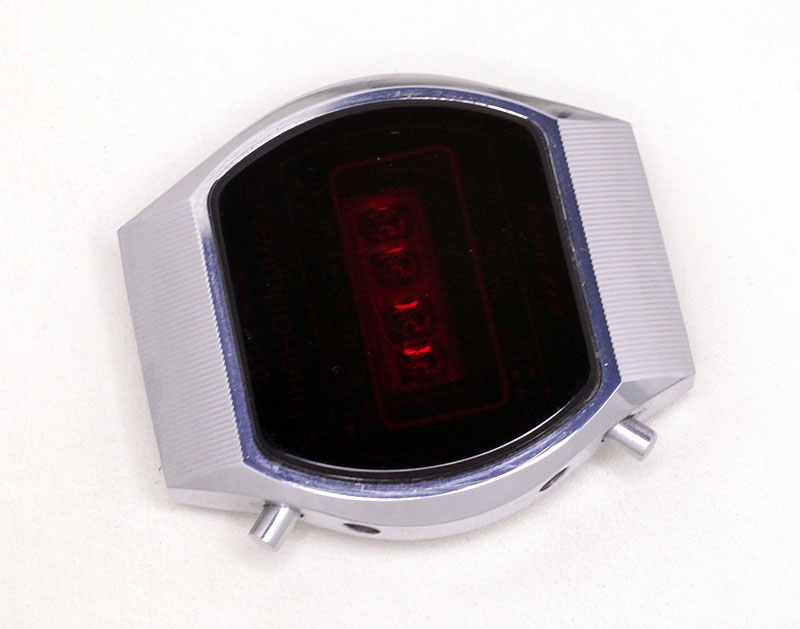

Завершаю год проектами, давно хотел этот корпус сделать часами. Получилось. Корпус имеет кнопки под Э1, сделанные заводским способом, стекло изначально красного цвета, хотя на нем имеется изображение маски Электроники 206. Когда поставил крышку от 206Б, модуль сразу удачно влез. Выточил проставочное кольцо с 30 мм на 26 мм, чтобы калибр хорошо фиксировался в корпусе.

Андрей Бабанин · #**878** 31.12.2021, 01:13

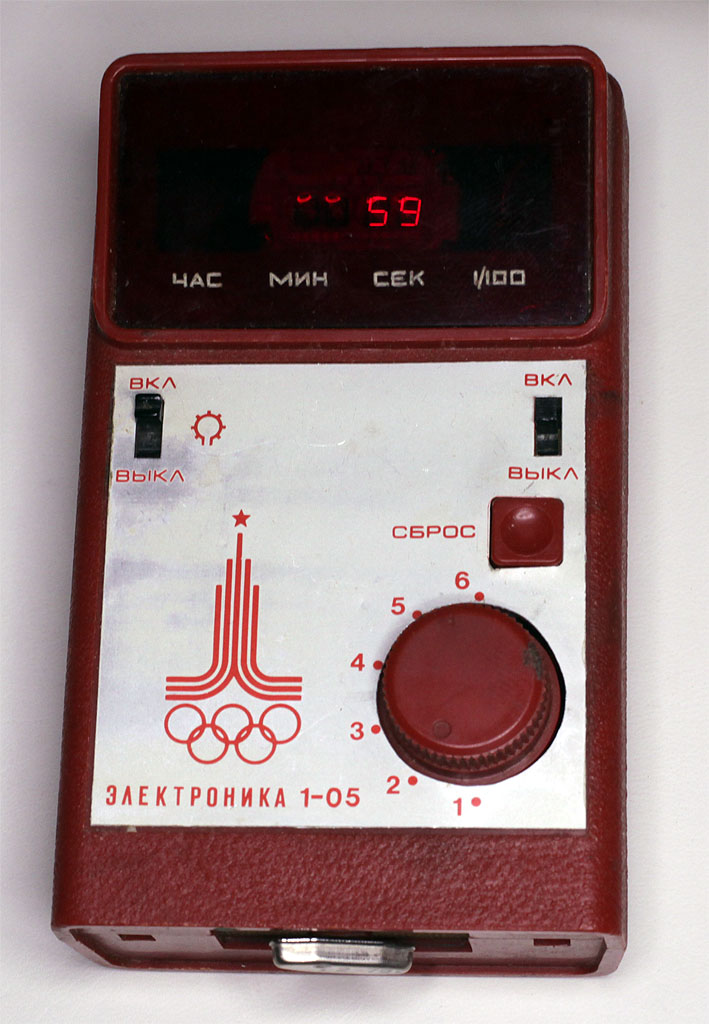

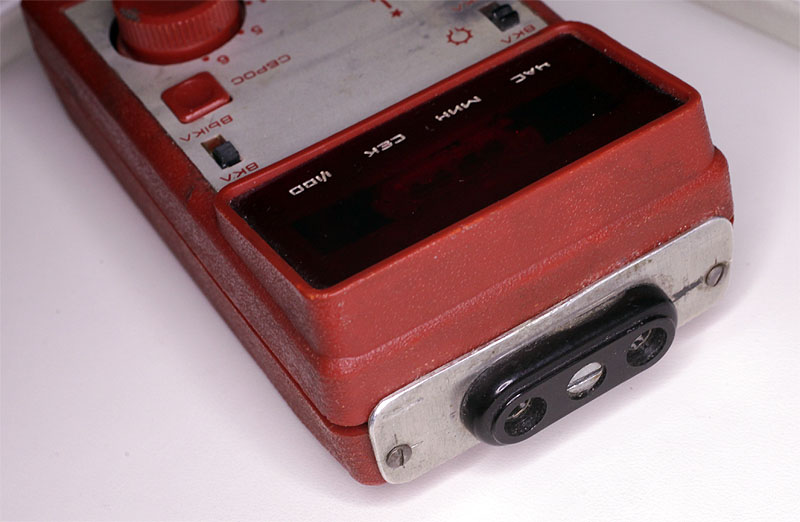

Прибор проверки кварцевых резонаторов путем замера несущей частоты схемы.

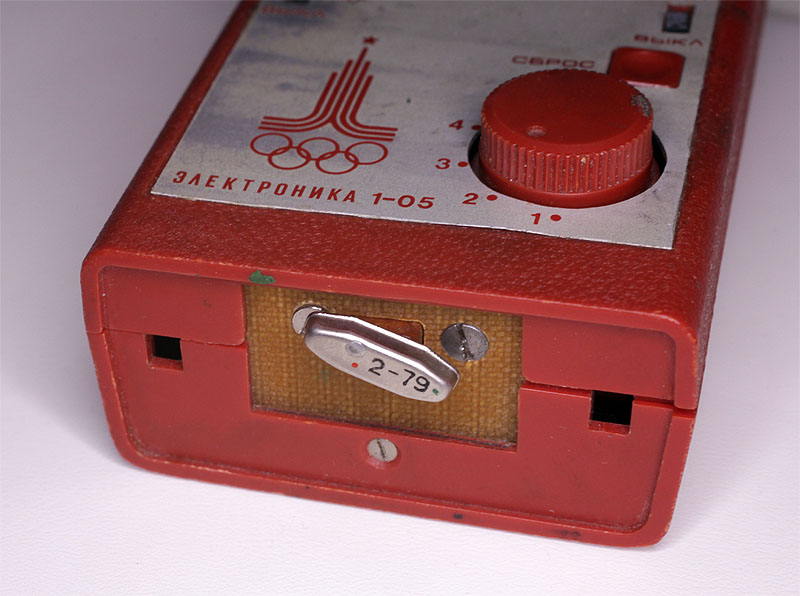

Прибор изготовлен работником завода из корпуса олимпийского секундомера Электроника 1-05. Внутри находится обычный модуль 2651, который распаян к органам управления и розеткам. Левый выключатель включает питание, правый индикацию. В нижней части прибора находится гнездо для подключения кварцевых резонатором, сверху вывод на частотомер. Ручка - это управление потенциометром, впаянным вместо КПЕ.
Принцип работы прост - прибор подключается к частотомеру, в гнездо вставляется испытуемый кварц. Потенциометром проверяется диапазон работы кварца. Частотомер проверяет рабочую частоту схемы - 256 или 512 Гц. Проверка кварца в этой схеме возможна лишь при включенной индикации.

Андрей Бабанин · #**879** 31.01.2022, 14:10

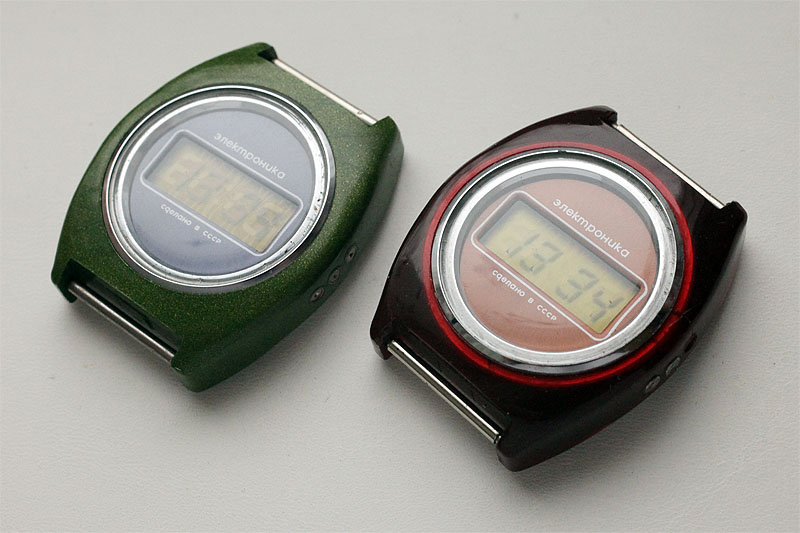

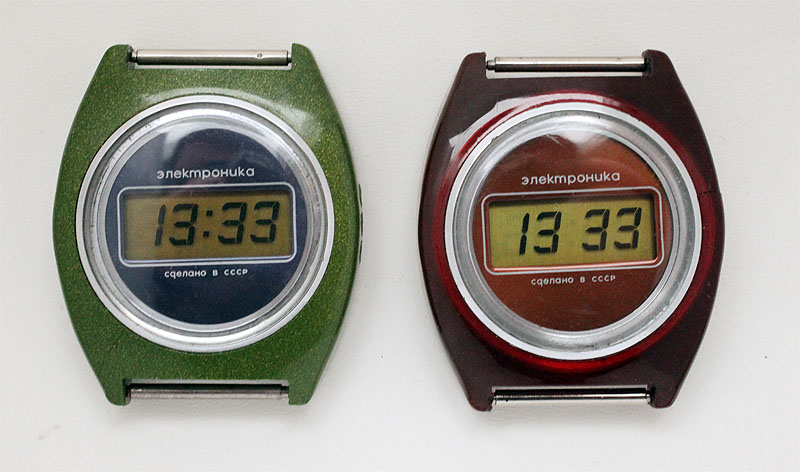

Предположу, что пластмассовых Электроник 3049 была целая серия по цветам. Случайно нашлись вторые часы в пластике.

siealex · #**880** 31.01.2022, 14:35

К зелёному корпусу точно синяя маска, не светло-зелёная?
