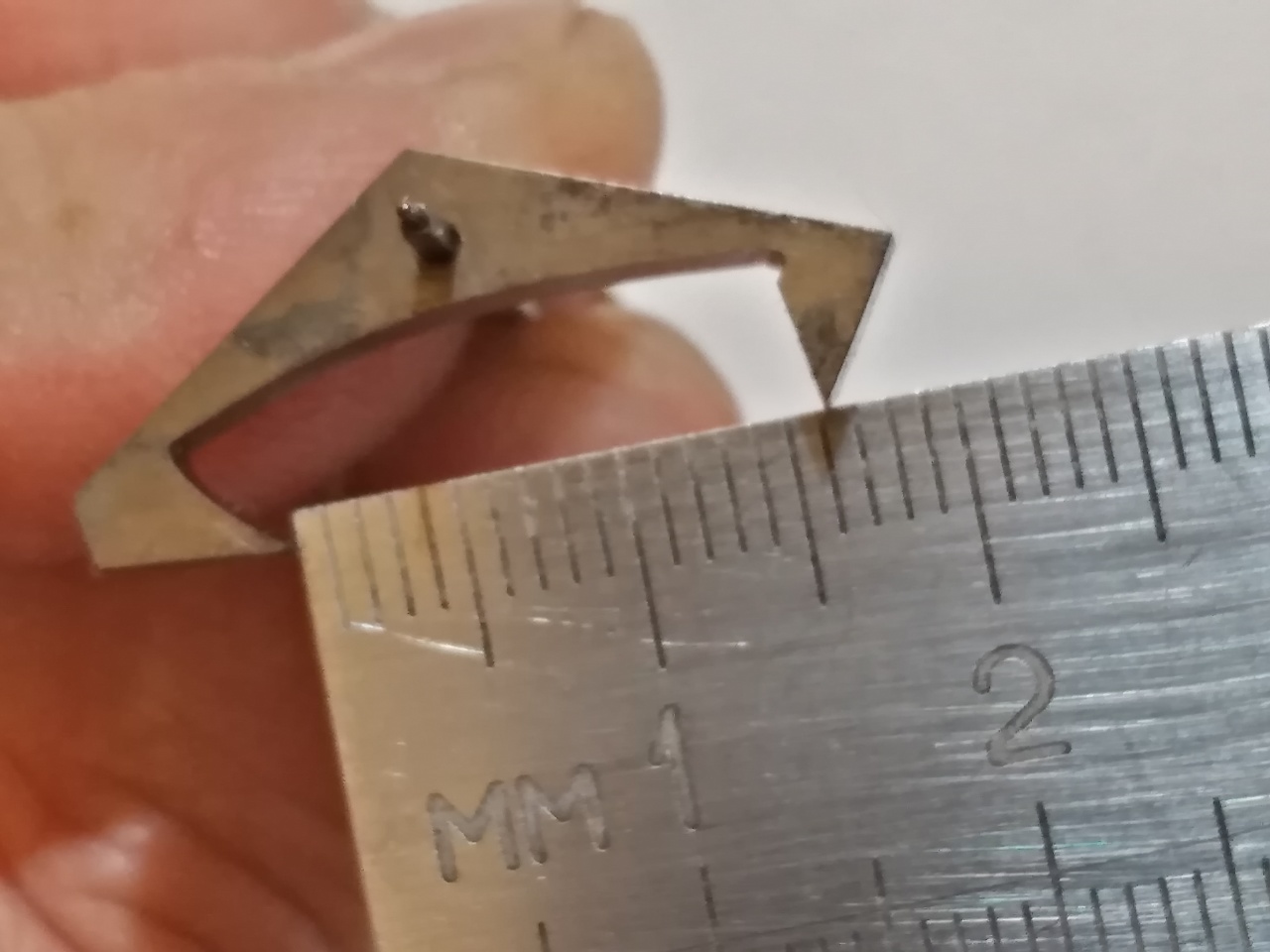

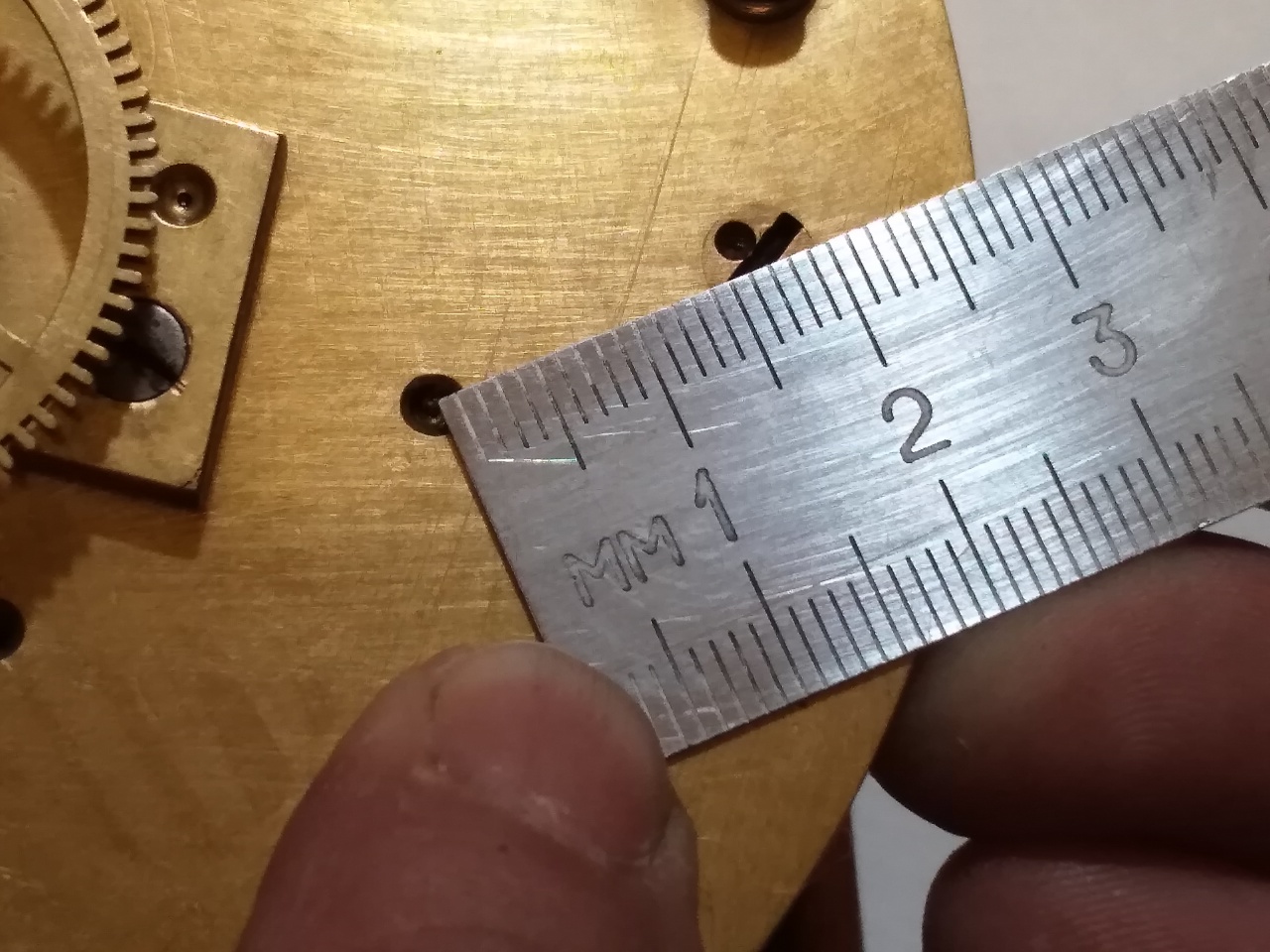

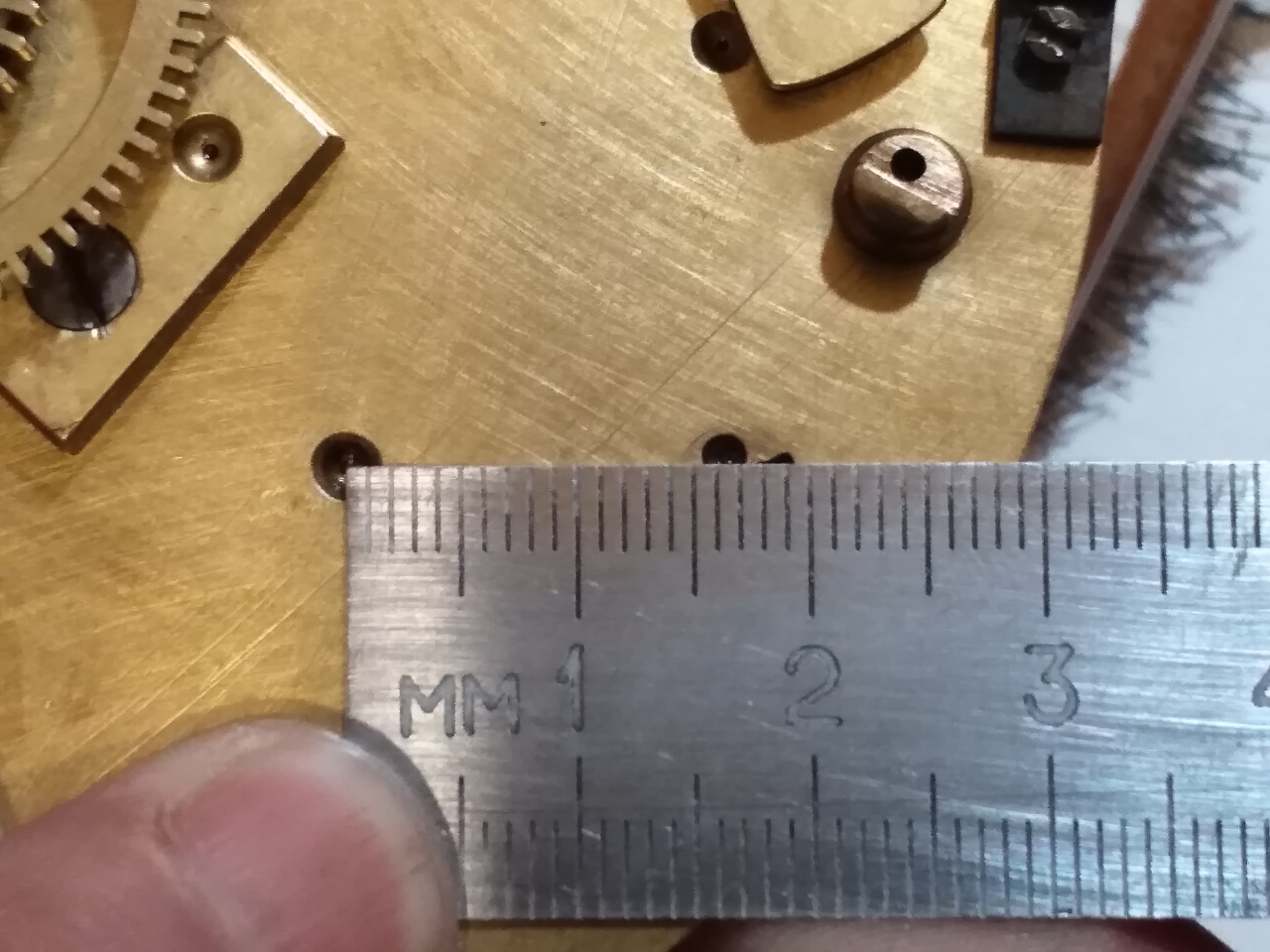

Вот размеры. Линейка ГОСТ. На последней фотке размер до подшипника в бушоне

[aleks1960]

Серёж, спасибо ! отличные фото.
У меня колесо стоит как раз ~ на 25 мм., но его уже вряд ли восстановишь, а в запчастях вчера глянул, колёса на 20 и 30 мм. как на зло, на 25 нет.
Будем искать.

[Oled]

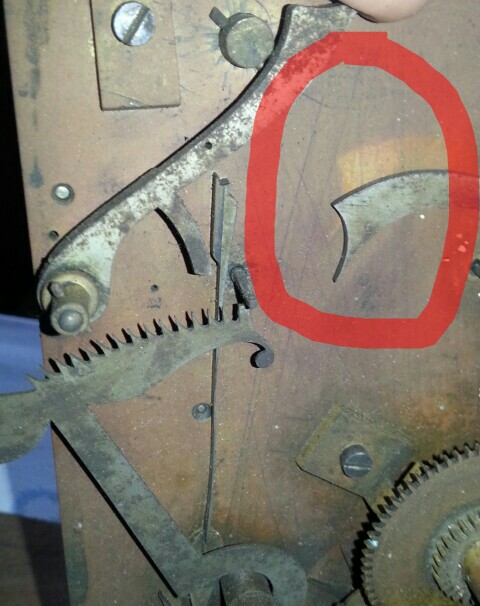

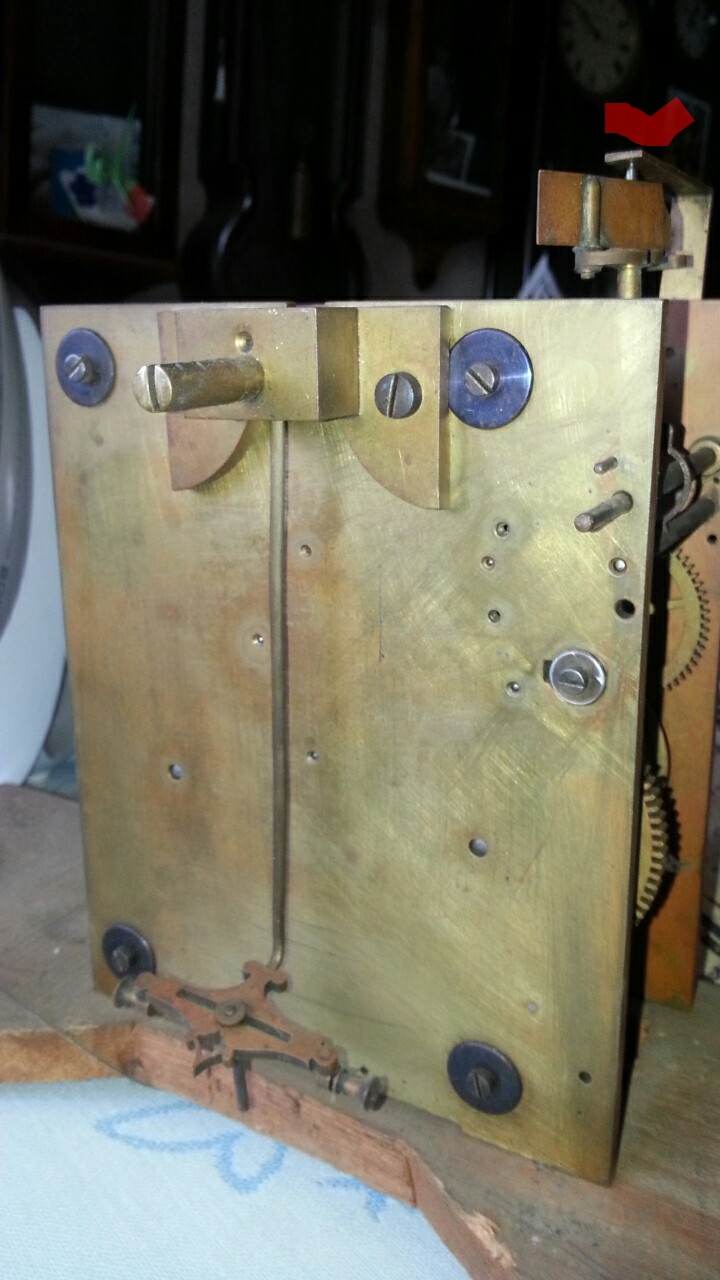

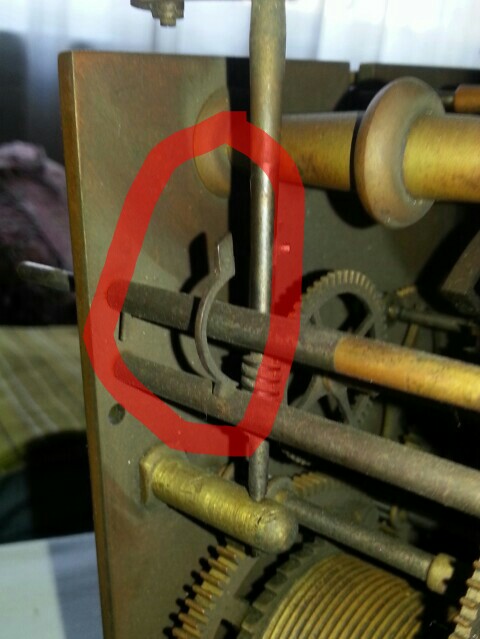

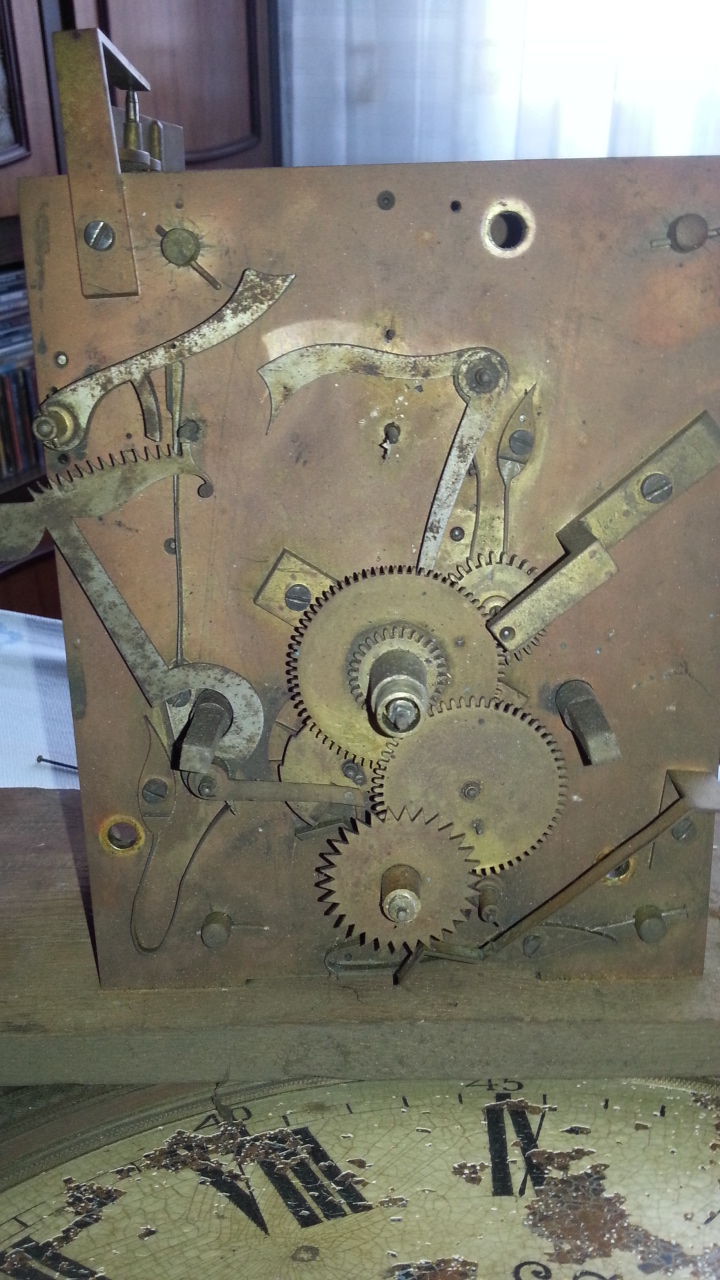

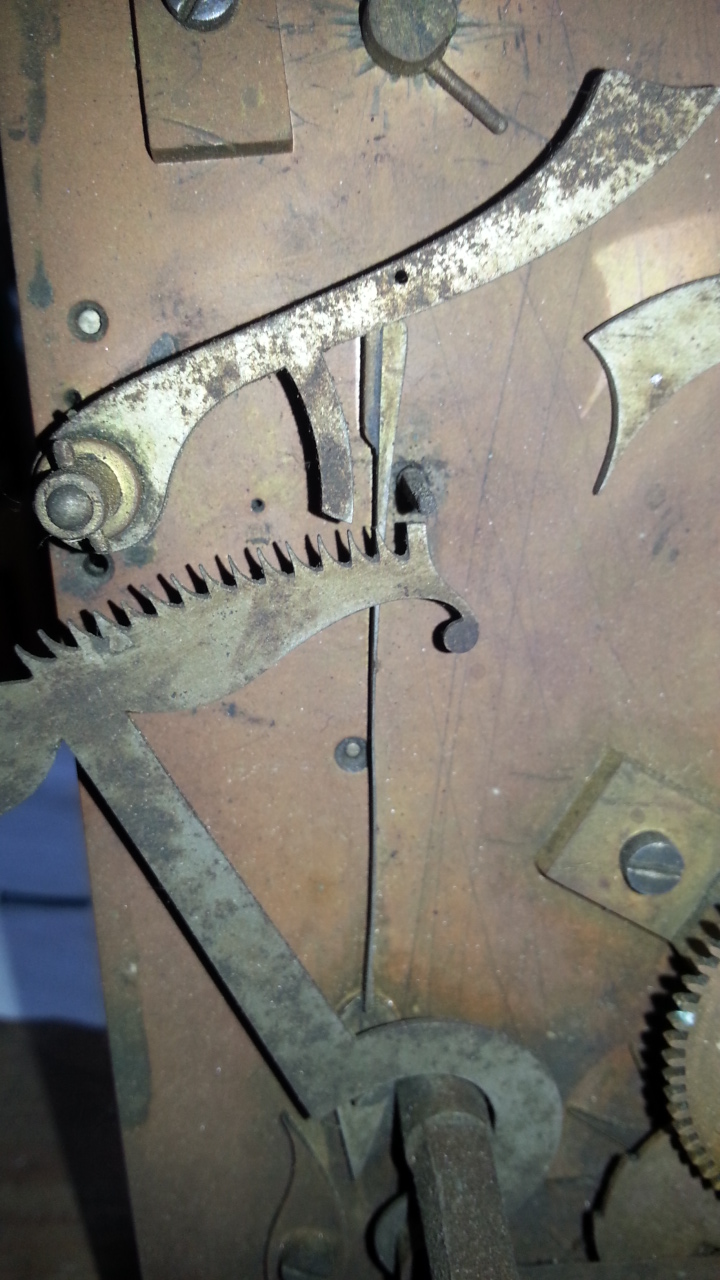

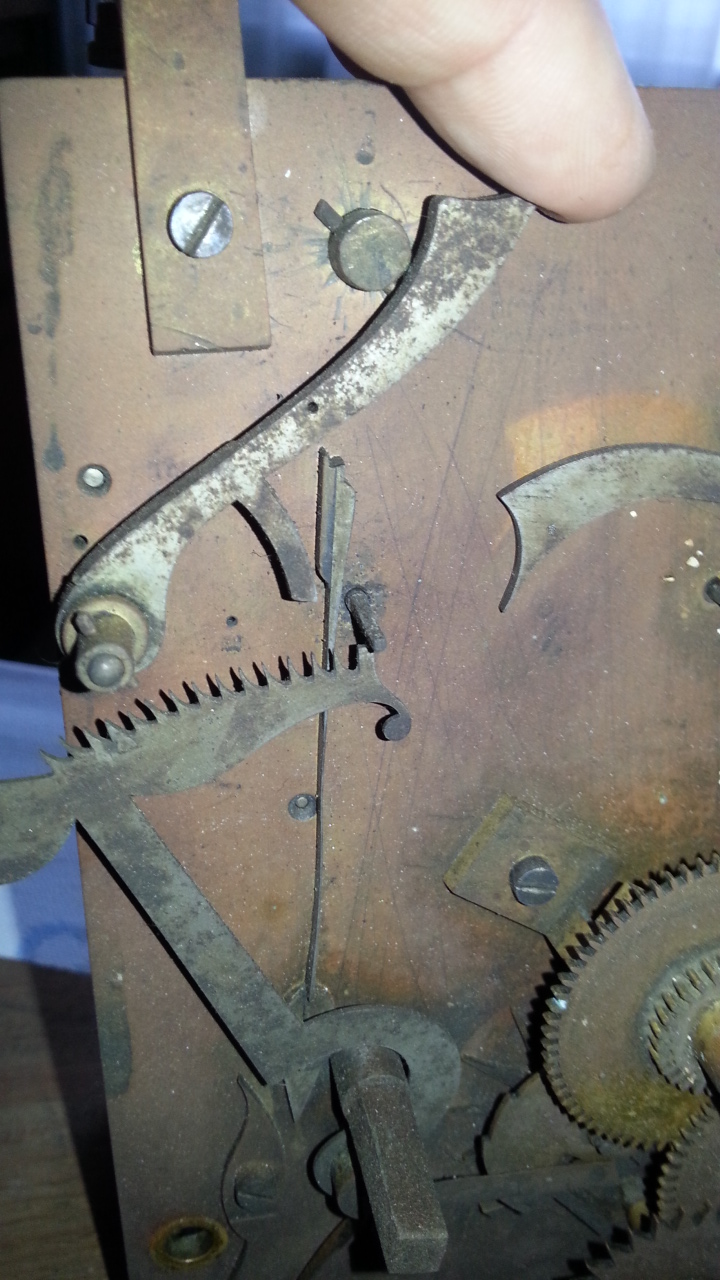

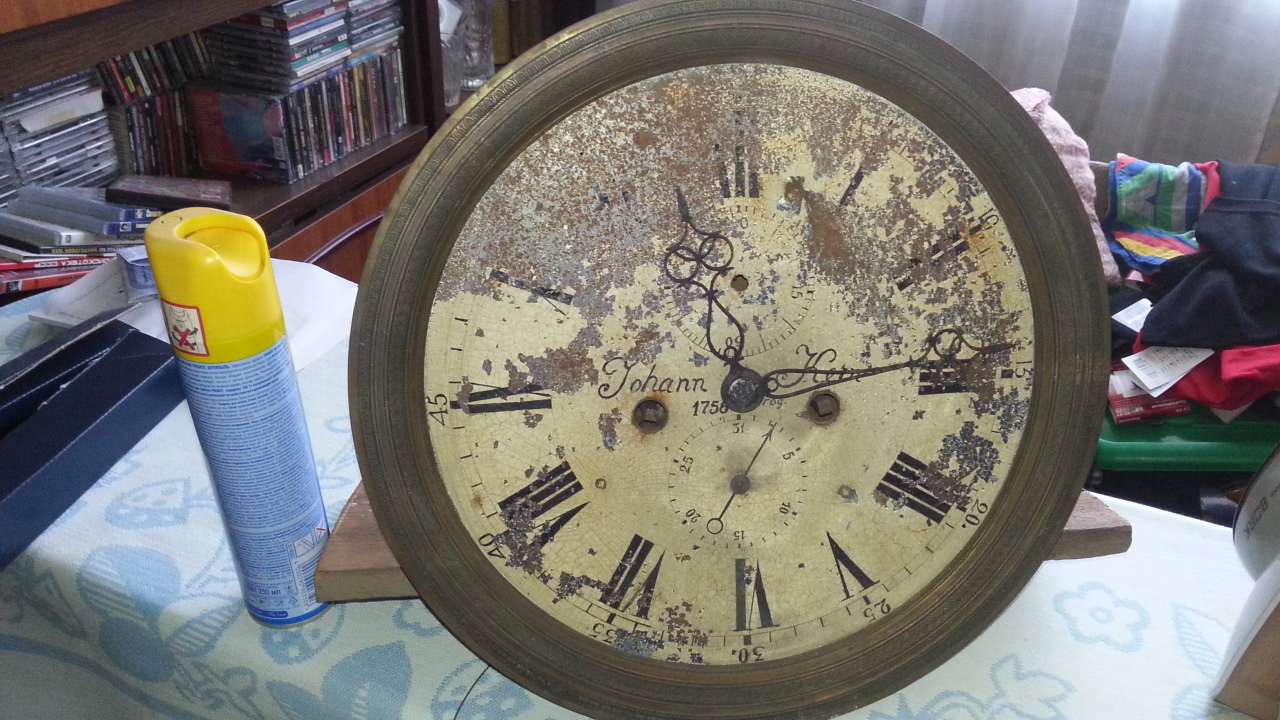

Коллеги, всем огромное спасибо, кто вчера с Керном поддержал, я вам очень очень признателен! Механизм оказался любопытный (помимо размера): на передней платине видны устройства пока непонятного для меня назначения. К примеру, специальная пружина, на конце которой зацеп, удерживающий счетный рычаг. У рычага сзади штифт, который опускается на зацеп и не позволяет рычагу опустится на рейку. Для чего? При каких условиях пружина с зацепом должна отходить в сторону тоже непонятно... Зато есть классный немецкий стоячий ветряк с червячной передачей, жаль, немного изношенной.

Недостает счетной палеты, как обычно...

С уважением,
Олег

[aleks1960]

Олег, ещё раз с удачной покупкой !
Задал ты задачку на ночь, с этой пружиной )))) вот теперь не уснуть)))
А ветряк классный ! только я что-то не пойму где у него второй "подшипник" ?

------- ДОБАВЛЕНО ЧЕРЕЗ 24 МИН --------

Нашёл)))

[Oled]

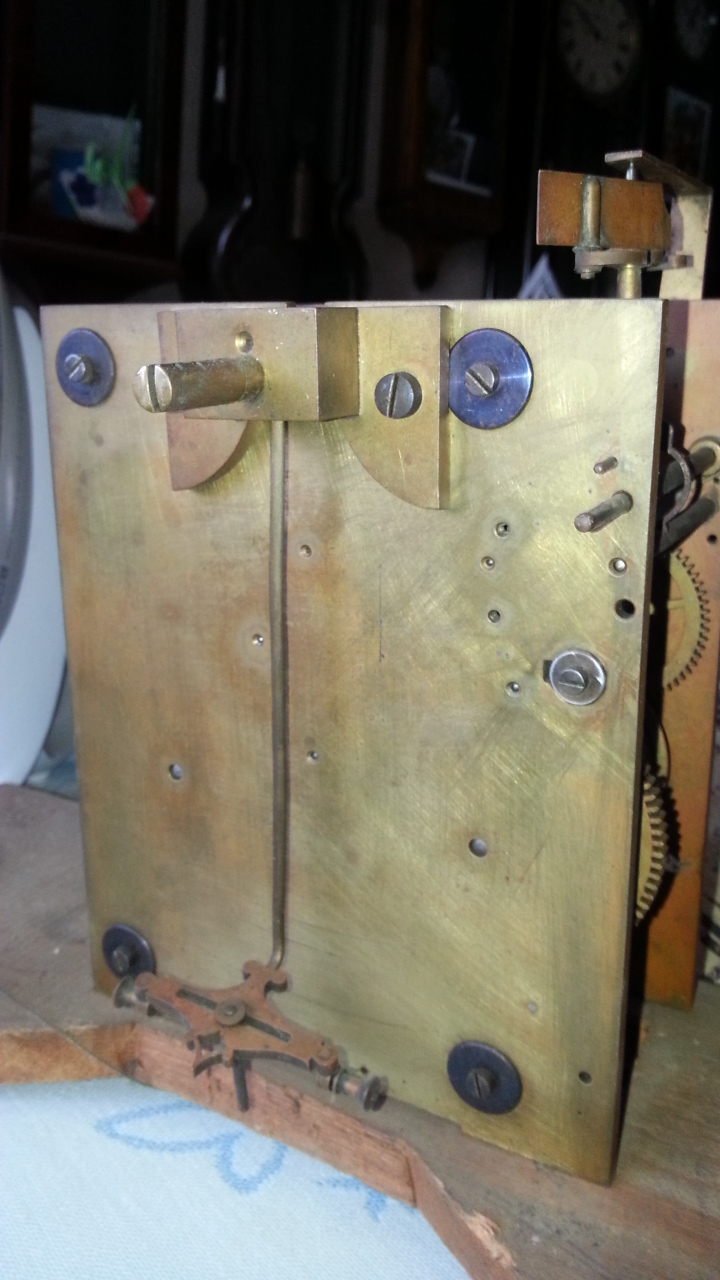

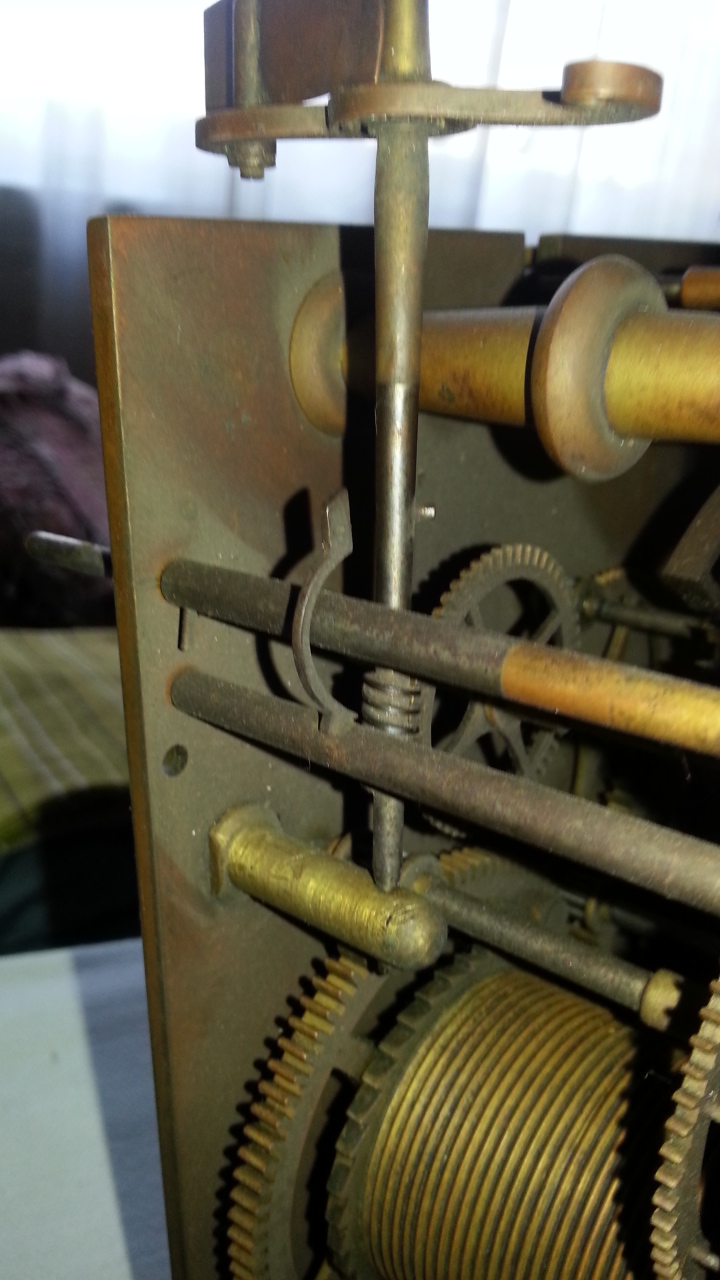

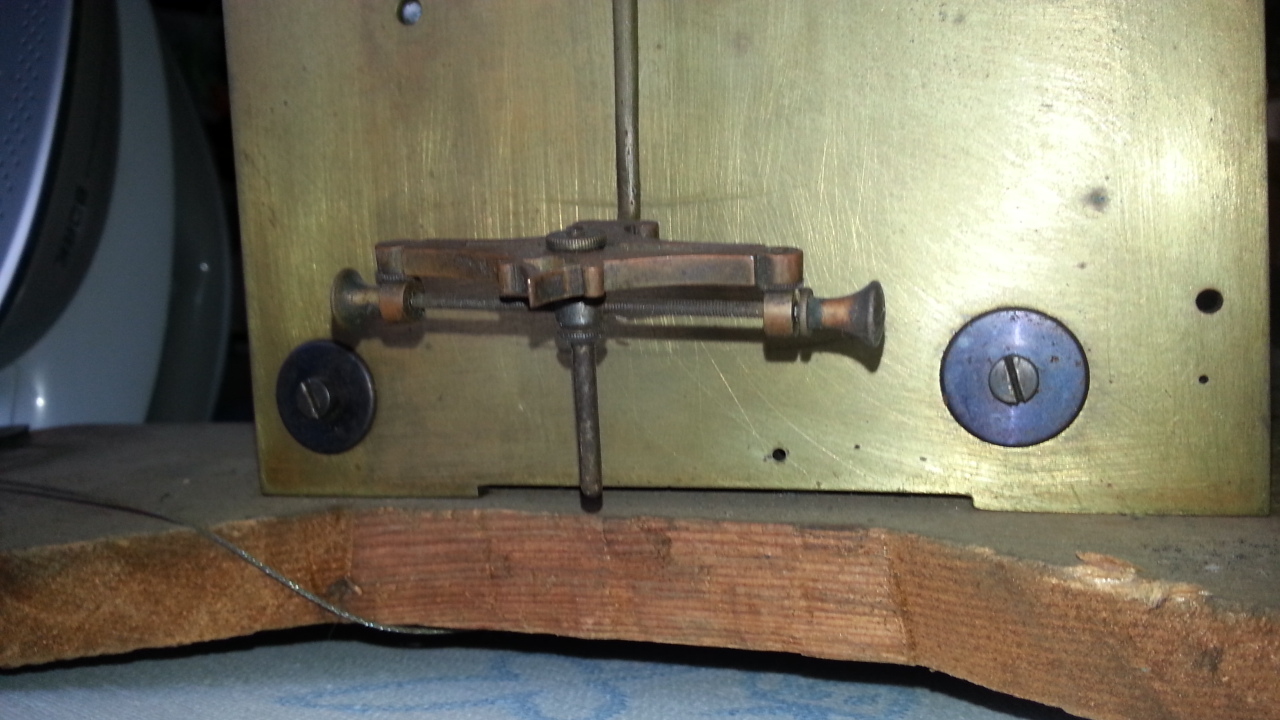

Спасибо, Саш! Нижняя опора к платине изнутри крупится, там на фото сбоку видно.

Мне почему-то кажется, что пружиной управляла (отгибала ее) та же счетная палета во время своего движения. А сделано это для исключения лязгания, присущего стандартной реечной системе боя.

[aleks1960]

Нижнюю опору я сразу увидел, а вот верхнюю что-то пропустил )))

Да наверное черпало отгибало эту пружину, не зря же она рядом с ним.

Не совсем понятно пока как всё это работает.

[Krysin]

Здравствуйте, может то, что я предположу глупость, но мне кажется эта пружинка со ступенчастой головкой играет роль штырьков которые находятся обычно на 2 подготовительных шестернях боя ветрячка, а управляло ей черпало и ричажок с штифтом над черпалом.
С уважением, Александр.

[Алекс]

Сообщение от Oled

Коллеги, всем огромное спасибо, кто вчера с Керном поддержал, я вам очень очень признателен! Механизм оказался любопытный (помимо размера): на передней платине видны устройства пока непонятного для меня назначения. К примеру, специальная пружина, на конце которой зацеп, удерживающий счетный рычаг. У рычага сзади штифт, который опускается на зацеп и не позволяет рычагу опустится на рейку. Для чего? При каких условиях пружина с зацепом должна отходить в сторону тоже непонятно... Зато есть классный немецкий стоячий ветряк с червячной передачей, жаль, немного изношенной.

Недостает счетной палеты, как обычно...

С уважением,
Олег

Олег, привет! А с корпусом как вопрос решать будешь?

[aleks1960]

Сообщение от Krysin

Здравствуйте, может то, что я предположу глупость, но мне кажется эта пружинка со ступенчастой головкой играет роль штырьков которые находятся обычно на 2 подготовительных шестернях боя ветрячка, а управляло ей черпало и ричажок с штифтом над черпалом.
С уважением, Александр.

Добрый день !
Вовсе не глупость, а здравая мысль имеющая право на жизнь.
Обычно на подобных механизмах , на V образном спусковом рычаге находится стопор, который проходит через прорезь в передней платине, и взаимодействует со штифтом на колесе.
В данном случае ни стопора, ни прорези нет, да и колесо это расположено у задней платины.
Другое дело что на оси стопорного рычага есть всё таки (как мне видится стопор), вот только на фото не видно есть ли штифт на колесе ?

[clockclub]

Олег, привет! Поздравляю с приобретением!
