А то просто тут на форуме читал что у этой модели часто чип дохнет и вариантов реинкарнации нет кроме как поиск другой платы

Да, дохнет, но не таким образом - вылетает задающий генератор.

[Андрей Бабанин]

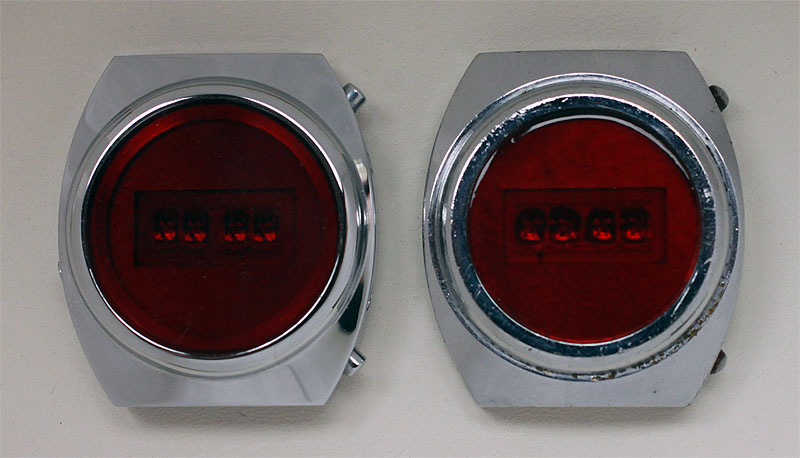

В коллекцию попали правые часы. Считал, что они такие же, как и левые, подвид Э1 Иллюминатора с круглым окном. Но как видно, корпуса немного отличаются.

[SunnyCake]

Товарищи, спасибо! Заменил батарейки на новые, кинул перемычку с + батарейки на заднюю крышку и о чудо - кнопки работают! Настроил время, выставил дату, я так понял там месяца нет, только число и день недели? Посмотрю насколько точно работать будут... Эх, жаль экранчик в углу потек, но все сегменты работают нормально

[Андрей Бабанин]

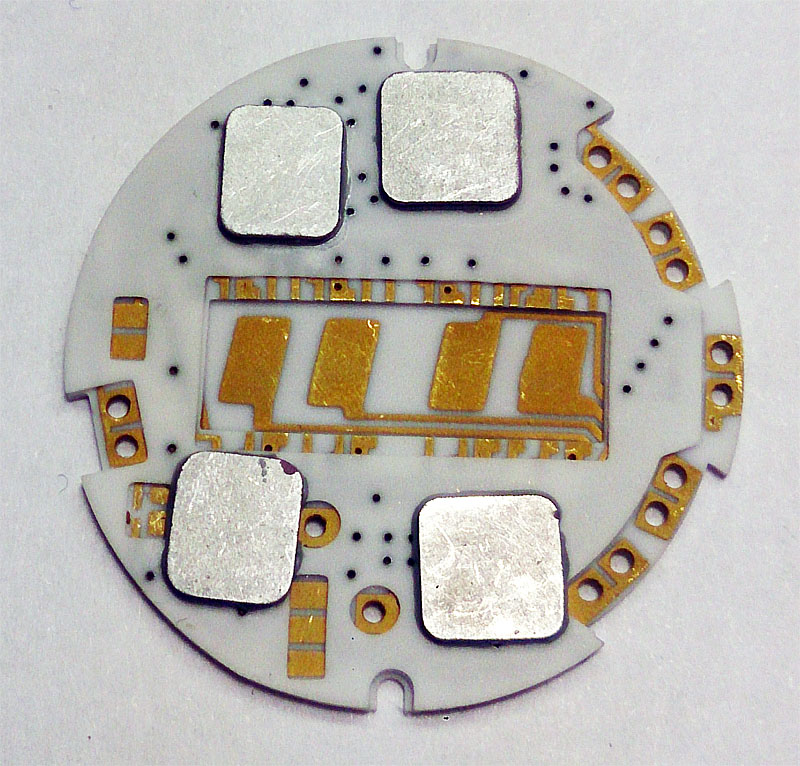

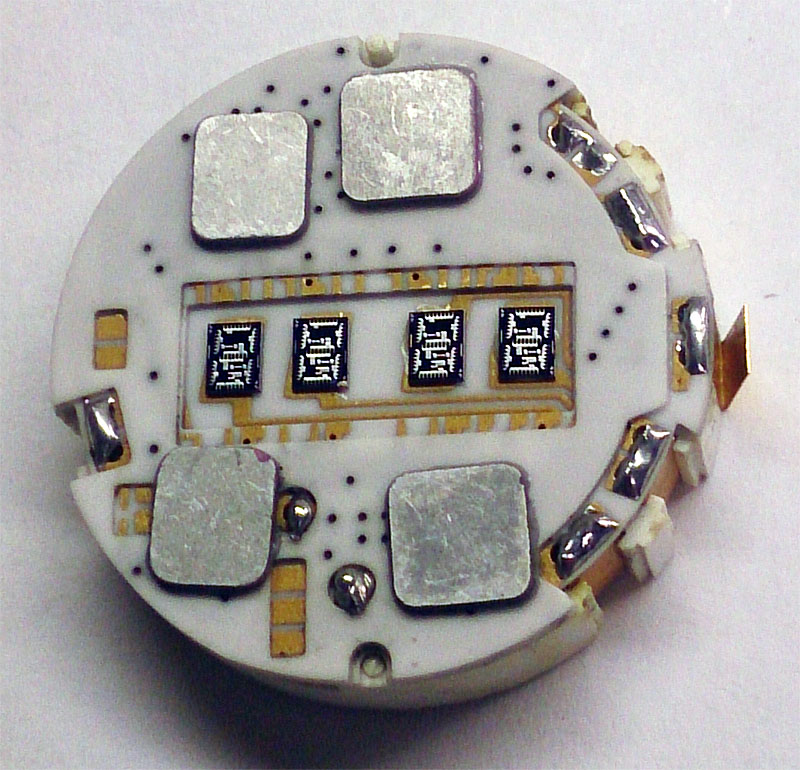

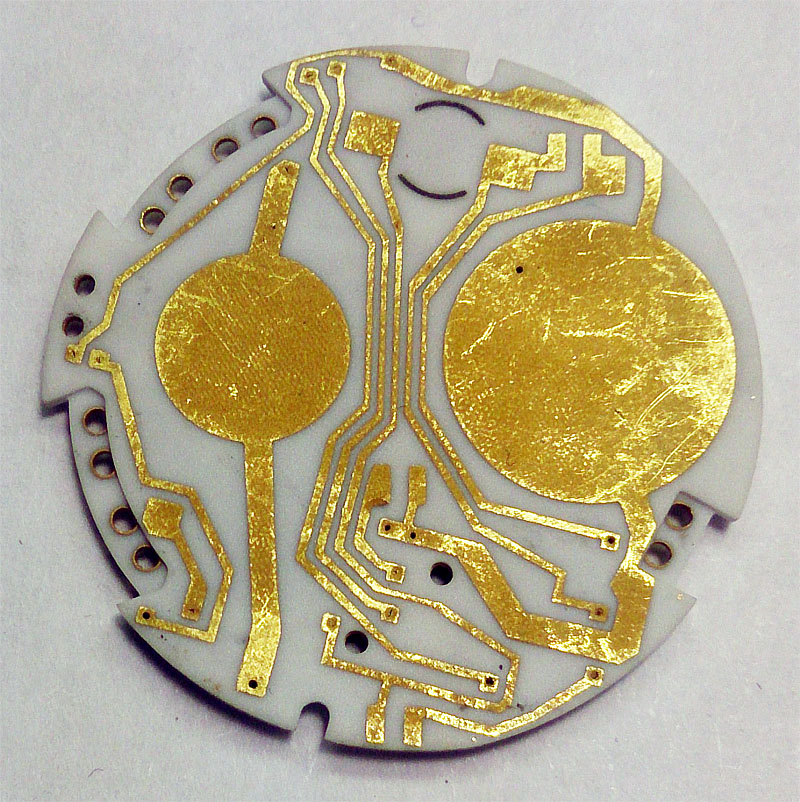

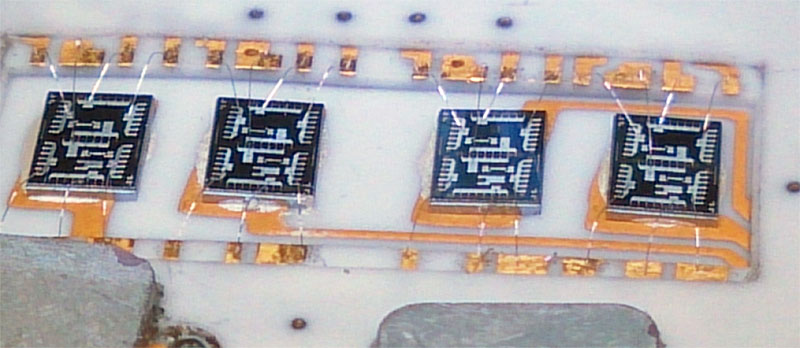

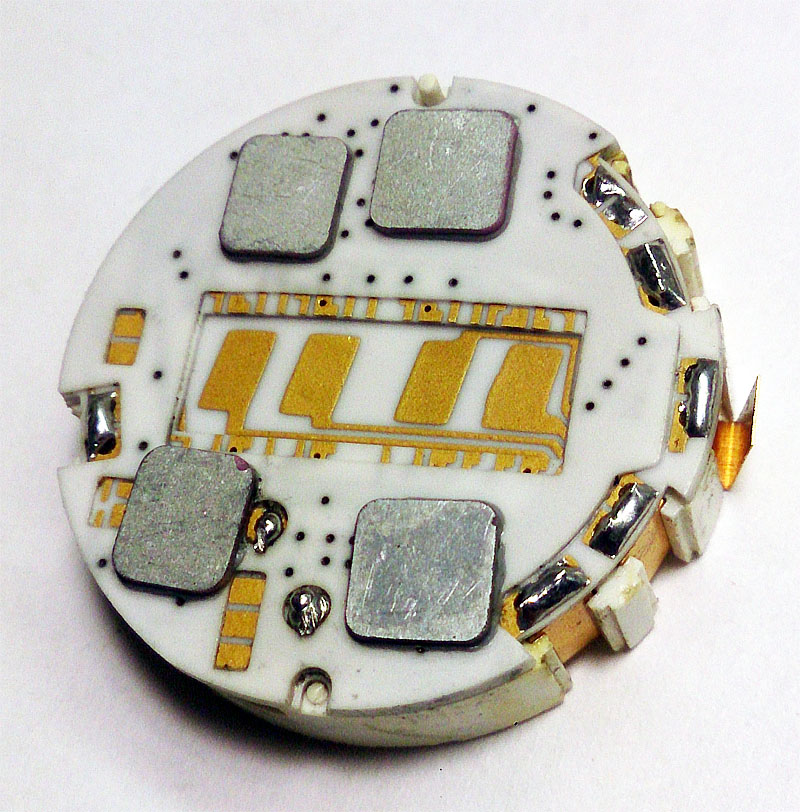

Перед тем как собрать модуль часов с нуля, как это делалось на заводе, сделал облегченную сборку. Нашлась в запчастях плата с уже разваренными микросхемами. Плата одна из самых ранних керамических. К ней нашлась обойма белого цвета, где аналогичная ранняя плата треснула пополам. Конденсаторы перепаял с нее. Остальное все нашлось новое. Итак процесс поэтапной сборки модуля 2651. Со временем сделаю полный цикл сборки, как это делалось на заводе, хотя видимо в несколько иной последовательности (как удобнее мне).

[Андрей Бабанин]

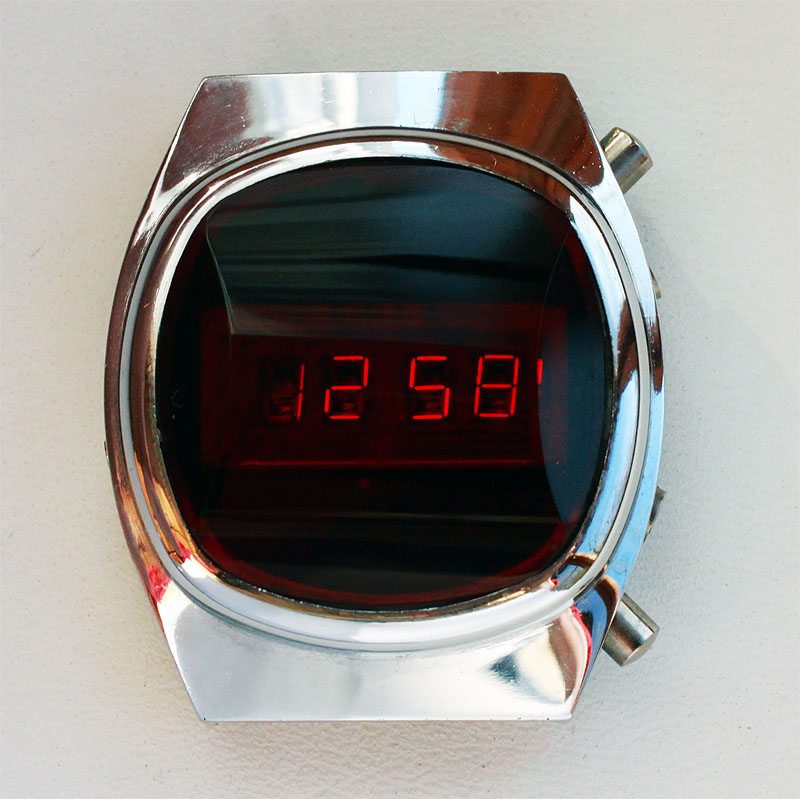

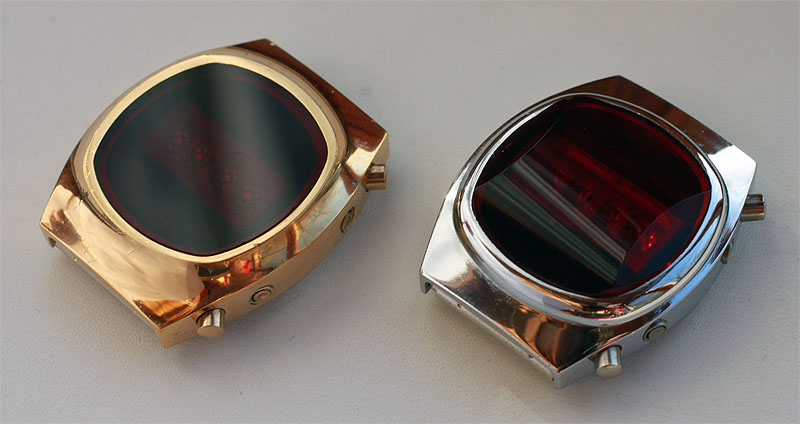

Модуль из поста выше поставил в часики с линзовым стеклом. Это женские Иллюминатор.



Я ранее считал, что линзы - чистый самопал, но похоже, что это была проба пера, одной из проблем часов на СИД - мелкие цифры. Такое стекло несколько увеличивает цифры, хотя самое большое увеличение на стекле для Терминатора.

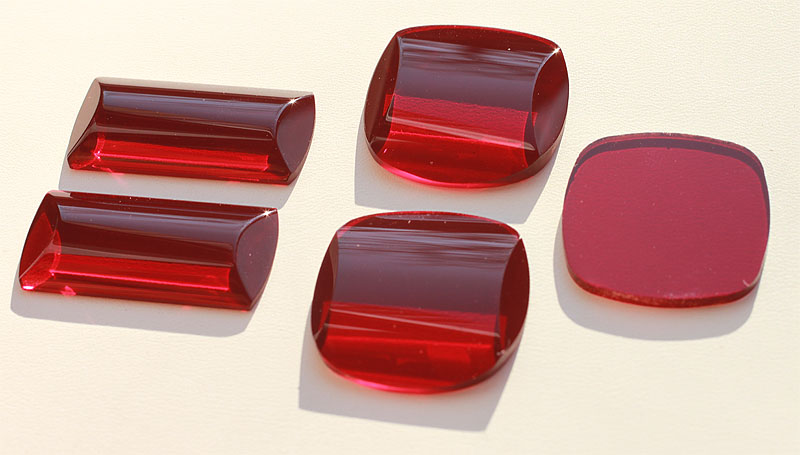

Образцы стекол для моделей Терминатор и Иллюминатор, причем и стеклянные плоские (в серийном производстве они были из пластика).

[Андрей Бабанин]

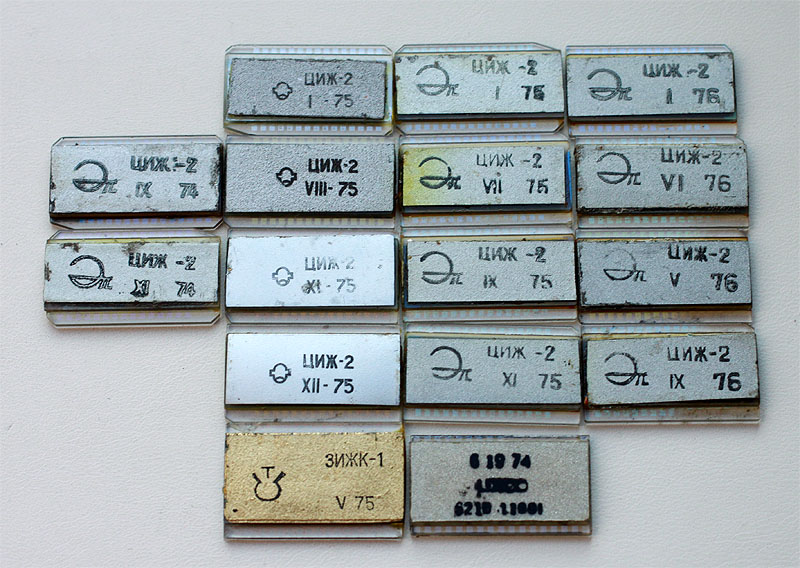

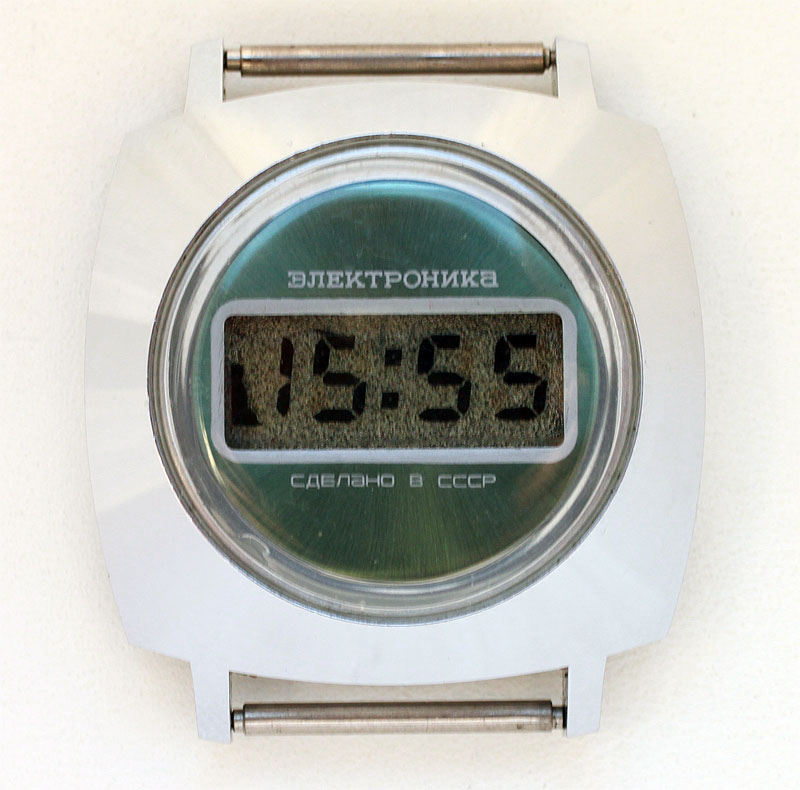

Дисплеи от часов Б6-02 ранних выпусков. Показаны самый ранний и самый поздний известные дисплеи. Дисплеи выпускали заводы Платан и Рефлектор, кроме того, известны часы с несколько иной обоймой с дисплеем производства завода Транзистор, а также часы с достаточно измененными платами, где стоят дисплеи американской компании ILIXCO, произведенные преимущественно в апреле-июне 74 года, хотя ставились в часы на протяжении 75 года. Видимо американские дисплеи были заказаны для самых ранних прототипных версий 3049 с эффектом поля, а потом их запас потихоньку расходовали в серийных изделиях.

[Андрей Бабанин]

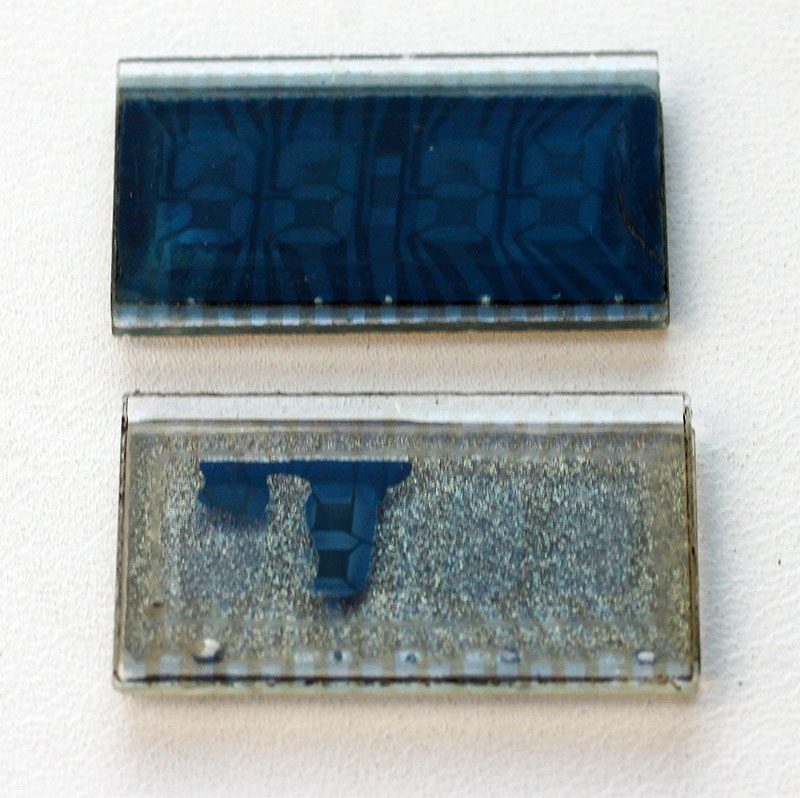

Часы на американском дисплее ILIXCO, сам дисплей безбожно потек, причем у дисплея отдельные нижние контакты под каждую цифру, включая двоеточие, так вот у второй цифры и двоеточия контакт пропал практически сразу, затем и произошла разгерметизация дисплея в районе поврежденной цифры. Видимо часы уронили, пошли трещины внутри дисплея. Было жалко смотреть на достаточно нечастые часы. Но случайно в хламе нашел вполне рабочий дисплей, хоть и не без дефекта. Но смотреть на часы стало значительно приятнее

[Андрей Бабанин]

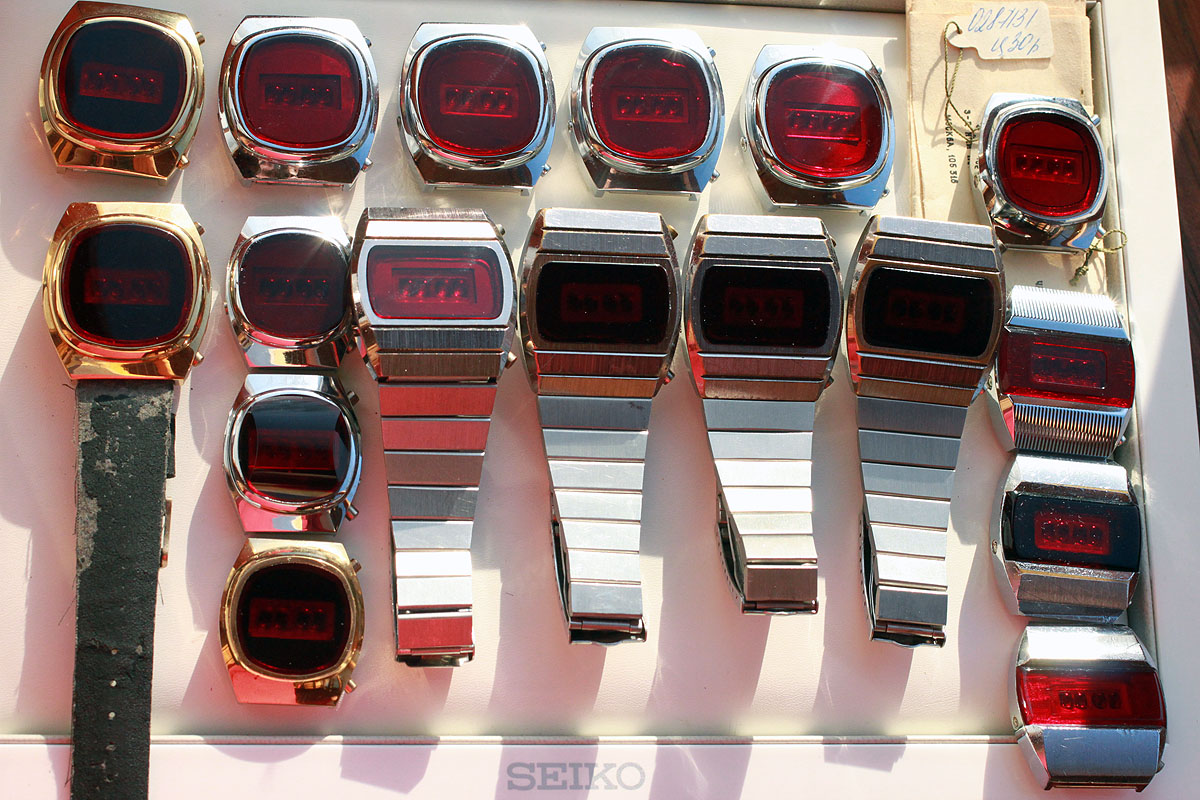

Тема ремонта Электроник меня увлекла, в этом что-то есть. Времени на такое хобби практически нет ввиду колоссальной загрузки по основной работе, но все же за полтора месяца сумел отремонтировать горстку модулей. В хламе отобрал модули с пробитой кнопкой (постоянно нажата одна кнопка - пробой в чипе), с тусклыми и неработающими цифрами, сегментами. Происходило вскрытие колодцев и замена чипа либо подпайка проводков, либо замена ключа, резистивной сборки или индикатора. Далее проверка и герметизация колодца.
На фото результат полуторамесячной работы урывками.

[SunnyCake]

Потрясающая работа, Андрей! У вас золотые руки, не иначе!) Такое количество редких часов на одном фото я еще не встречал))) Здорово, что вы дали им вторую жизнь, причем полностью в рабочем виде!

[Андрей Бабанин]

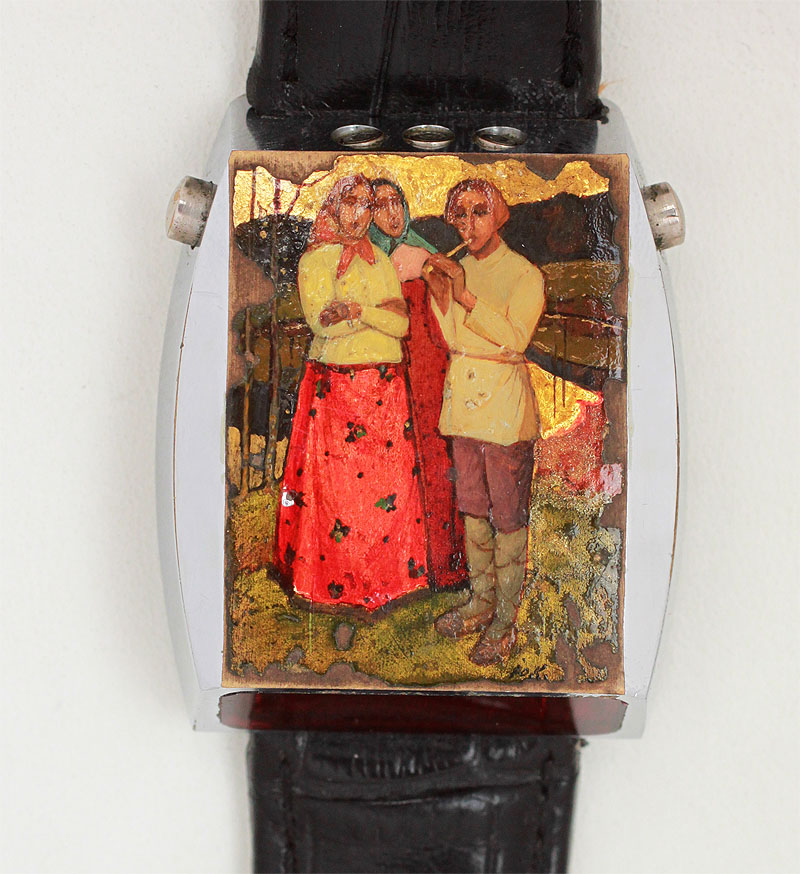

Удалось запустить трое водительских часов второго релиза (упрощенных до логики Э1). В часах вместо 3-х кнопок стало 5 (как в обычной Э1). Условная дата производства около 1982 года. Наиболее примечательными оказались часы с лаковой миниатюрой Палех на верхней части корпуса. Часы уже были в носке, поэтому лак немного облупился. Но часы до сих пор выглядят очень красиво.
