[Vitaliy Sharp Mc]

Сообщение от siealex

Тут никакой прошивки нет, жёсткая логика.

А например календарь, мелодии? Ведь как-то это же должно появится в кристалле чипа?

[siealex]

В таких чипах используют так называемое "масочное" ПЗУ - матрицу из перемычек, которая задаётся фотошаблоном во время производства микросхемы.

[Sergei Frolov]

Сообщение от Vitaliy Sharp Mc

А например календарь, мелодии? Ведь как-то это же должно появится в кристалле чипа?

Первые часы были очень простыми. Календарь на жесткой логике. Счётчики на жесткой логике. Мелодии в отдельном чипе. Там в музыкальном кристалле только мелодия и схема воспроизведения.

В приложенном файле кристалл часов Электроника 5-202.

Позднее начиная с "электроники 52" и дальше стали применять микропроцессорное ядро, и там появилась прошивка. Но она "масочная" - это отдельный слой кристалла, и он формируется на фабрике при производстве кристалла.

[Vitaliy Sharp Mc]

Понятно. Спасибо за ответ.

[Андрей Бабанин]

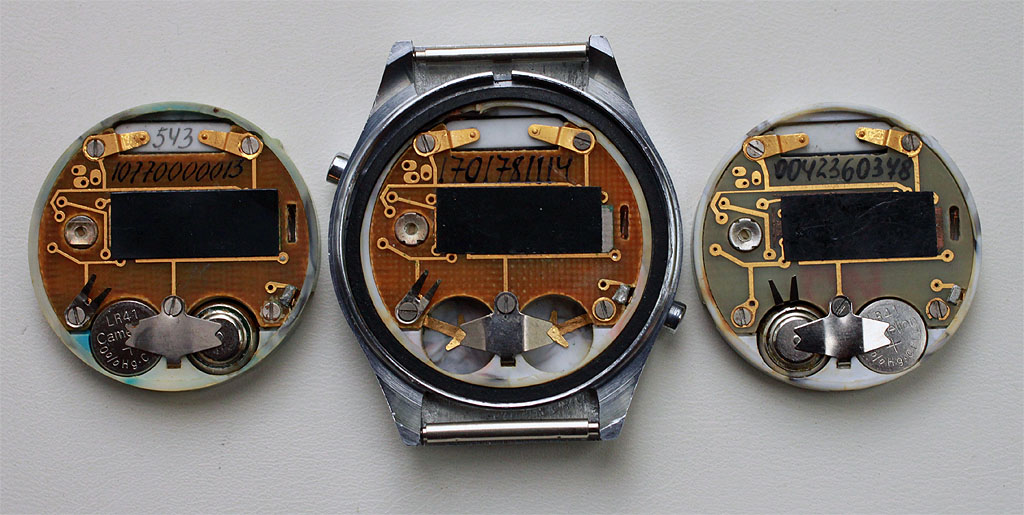

Давно интересуюсь началом выпуска 204 модели. Наконец попал модуль (правый на фото), который нам несколько помогает с датировками. Проблема в том, что с апреля 1978 года сменился тип маркировки модулей, если до апреля указывались месяц и год, то затем стали указывать последнюю цифру года, что сильно затрудняет исследование. Большинство ранних модулей 204 имеют номера, начинающиеся на 8 или 9. Данные 3 модуля интересны тем, что можно по датам определить, как новый продукт появлялся на рынке.
Итак самый левый модуль имеет совсем небольшой номер 13 и произведен в октябре 1977 года, средний модуль имеет достаточно странную маркировку, но скорее всего это номер 1114 и дата выпуска указана до числа 17 января 1978 года (я встречал еще модуль с номером 1065 от той же даты). И наконец третий модуль имеет типичный для ранних электроник номер. Это 4236, выпущенный в марте 1978 года. Как видно первые месяцы часы 204 или 30351 выпускались в весьма скромных количествах, что, впрочем, характерно и для 202 (30350) и для женской 203.

[SunnyCake]

Андрей, здравствуйте, с самого начала читаю эту тему и вот вспомнил про одну проблемку с моими Электроника 30351 (204). Дело в том, что часы комплектные и даже работают, счет времени идет но по какой то непонятной мне причине часы не реагируют на кнопки. Можно только включить подсветку и то вне корпуса. По началу я думал, что кнопки не дотягиваются до контактов. но мне кажется это бредом... Сейчас посмотрел на ваше фото и увидел что на каждом из модулей есть металлический усик который видимо замыкает на корпус? А у меня его нету, может ли в этом быть проблема или надо копать в другом направлении. Визуально плата идеальна, протирал спиртом несколько раз, но кнопки так и не работают

[7400N]

Сообщение от SunnyCake

Сейчас посмотрел на ваше фото и увидел что на каждом из модулей есть металлический усик который видимо замыкает на корпус? А у меня его нету, может ли в этом быть проблема или надо копать в другом направлении. Визуально плата идеальна, протирал спиртом несколько раз, но кнопки так и не работают

Если я верно помню то подсветка включается иначе чем работают остальные кнопки. В кнопке подсветки должен стоять отдельный контакт на замыкание. Усик на корпус необходим и скорее всего проблема как раз в его отсутствии. Другое дело что его отсутствие не единственная причина неработоспособности кнопок.

[SunnyCake]

Да, но что интересно вне корпуса этот усик не используется, а у меня не работают кнопки в любом варианте... Там еще с батарейками интересно все устроено, надо будет новых купить и подкинуть.. Просто интересно, возможно ли их реанимировать или просто оставить как есть...

[Edun]

Подсветка будет работать и в корпусе и вне его т.к. там контакты под 1,5 В лампу. А для работы остальных кнопок должен быть контак с корпусом часов.

Либо подкинуть кусочек проволоки от + батарейки к контактам модуля, если он вне корпуса.

[SunnyCake]

Сообщение от Edun

Подсветка будет работать и в корпусе и вне его т.к. там контакты под 1,5 В лампу. А для работы остальных кнопок должен быть контак с корпусом часов.

Либо подкинуть кусочек проволоки от + батарейки к контактам модуля, если он вне корпуса.

А, вон оно в чем дело, спасибо! Буду пробовать, может приспособлю какую нибудь пластинку на корпус, надеюсь поможет... А то просто тут на форуме читал что у этой модели часто чип дохнет и вариантов реинкарнации нет кроме как поиск другой платы
