  #821
Старый 14.07.2015, 23:20
Andrejl Andrejl вне форума
Новичок

Регистрация: 08.06.2015
Адрес: Беларусь
Сообщений: 8
Сказал(а) спасибо: 9
Поблагодарили 17 раз(а) в 4 сообщениях
Цитата:
Сообщение от opo1234 Посмотреть сообщение
Когда-то тоже очень очень хотел оживить Э-1, даже кое-что получилось [...] был упущен один момент что это наручные часы и батарейки должно хватать надолго.
Я видел ваше творение. Это сподвигло меня сделать свой вариант

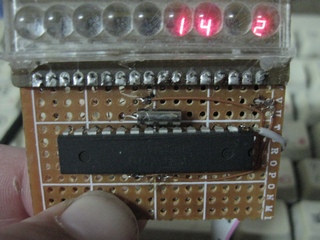

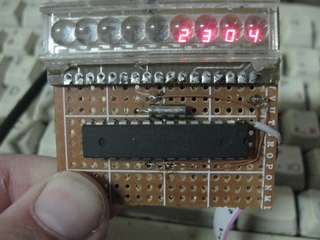

У меня пока Э1 нет, сделано наверное полное соответствие с оригиналом, 5 кнопок, 4-х разрядный индикатор. Не исключено, что на текстолитовой печатной плате Э-1 можно будет припаять маленькую заменяющую печатную плату прямо к дорожкам и использовать штатный индикатор (если он исправен). Потребление при отключенном индикаторе порядка 6мкА, так что батарейки хватит на год точно.
Прцессора в корпусе MLF приехали, сейчас жду корпус, обойму, и неисправные платы.

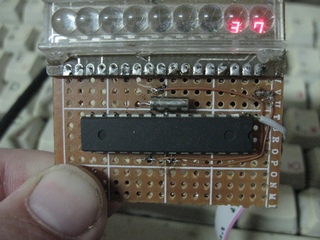

Та плата, что на фото, питается от литиевой батарейки CR2032 (с обратной стороны) больше месяца.
Миниатюры
Нажмите на изображение для увеличения
Название: IMG_9207.jpg
Просмотров: 196
Размер:	48.8 Кб
ID:	1069100   Нажмите на изображение для увеличения
Название: IMG_9208.jpg
Просмотров: 162
Размер:	49.0 Кб
ID:	1069101   Нажмите на изображение для увеличения
Название: IMG_9209.jpg
Просмотров: 175
Размер:	48.8 Кб
ID:	1069102
Ответить с цитированием
Эти 6 пользователей сказали Спасибо! Andrejl за это сообщение:
BAIKER13 (15.07.2015), Melnikov Evgenyi (14.07.2015), niknk2020 (15.07.2015), opo1234 (15.07.2015), Slepoy (15.07.2015), vova64 (15.07.2015)
  #822
Старый 15.07.2015, 15:58
Аватар для Aleksandrturbo
Aleksandrturbo Aleksandrturbo вне форума
Форумчанин

Регистрация: 22.11.2013
Адрес: Москва
Сообщений: 380
Сказал(а) спасибо: 711
Поблагодарили 426 раз(а) в 145 сообщениях
Цитата:
Сообщение от Andrejl Посмотреть сообщение
Если у Вас есть такой калькулятор рабочий, то его ломать - святотатство, это как ломать исправную Э-1, к примеру.
Такие индикаторы можно купить с EBAY. Отдайте калькулятор мне, а я через полтора месяца передам вам часы на 5-ти разрядном индикаторе и с управлением 5 кнопок как в Э-1.
Добрый день Я купил сломанный без кнопок и сломанном корпусе, затем выпаял индикаторы они оказались рабочими , а нормальный калькулятор Я согласен ломать не стоит, так как сможете мне микросхемку выслать или как ? Заранее спасибо !
Ответить с цитированием
  #823
Старый 15.07.2015, 16:44
Andrejl Andrejl вне форума
Новичок

Регистрация: 08.06.2015
Адрес: Беларусь
Сообщений: 8
Сказал(а) спасибо: 9
Поблагодарили 17 раз(а) в 4 сообщениях
Цитата:
Сообщение от Aleksandrturbo Посмотреть сообщение
Добрый день Я купил сломанный без кнопок и сломанном корпусе, затем выпаял индикаторы они оказались рабочими , а нормальный калькулятор Я согласен ломать не стоит, так как сможете мне микросхемку выслать или как ? Заранее спасибо !
У меня индикатор HP5082-7415, я сравнил, они совместимы по выводам. Так что смогу. Определитесь, насколько срочно нужно. (Мин. срок если срочно - месяц) Если не срочно, то месяца 2. Нужно заказать печатные платы. Заказывать я их буду сразу кучей, после того, как получу неисправные блоки от Б6-03 и решу как их восстанавливать. В принципе, если нужно срочно, то могу заказать раньше, конкретно плату под ваш индикатор, но стоимость специального изготовления печатной платы и изготовления будет достаточно высока.
Если подождать, то эта стоимость "размажется" между разными платами для часов
Решайте, пишите. Планируется, что к завершению часы будут по кнопкам совместимы с Э-1, иметь АЦНТХ, и календарь с автоматическим учетом дней в месяце (месяц не индицируется, но устанавливается).
Ответить с цитированием
Эти 3 пользователей сказали Спасибо! Andrejl за это сообщение:
RisenSV (15.07.2015), SHTRLZ (07.02.2024), Zmeelov77 (15.07.2015)
  #824
Старый 15.07.2015, 19:50
Аватар для RisenSV
RisenSV RisenSV вне форума
Новичок

Регистрация: 28.09.2014
Адрес: Киев
Сообщений: 88
Сказал(а) спасибо: 47
Поблагодарили 243 раз(а) в 62 сообщениях
Andrejl Я рад Вашему стремлению восстанавливать советскую эпоху светодиодных часов, еще из модом.
Хотелось бы два калибра - 2651 и 3051 и полную совместимость с корпусом Э-1.
Удачи в нелегком труде! Будем ждать результат!
Ответить с цитированием
Эти 2 пользователей сказали Спасибо! RisenSV за это сообщение:
Andrejl (19.07.2015), Melnikov Evgenyi (15.07.2015)
  #825
Старый 15.07.2015, 22:09
Аватар для Slepoy
Slepoy Slepoy вне форума
Форумчанин

Регистрация: 19.01.2011
Адрес: РФ Крайний север
Сообщений: 2,074
Сказал(а) спасибо: 2,996
Поблагодарили 3,670 раз(а) в 1,057 сообщениях
Цитата:
Сообщение от Андрей Бабанин Посмотреть сообщение
...Сравнил корпуса двух терминаторов, как писали выше, они действительно отличаются дизайном...

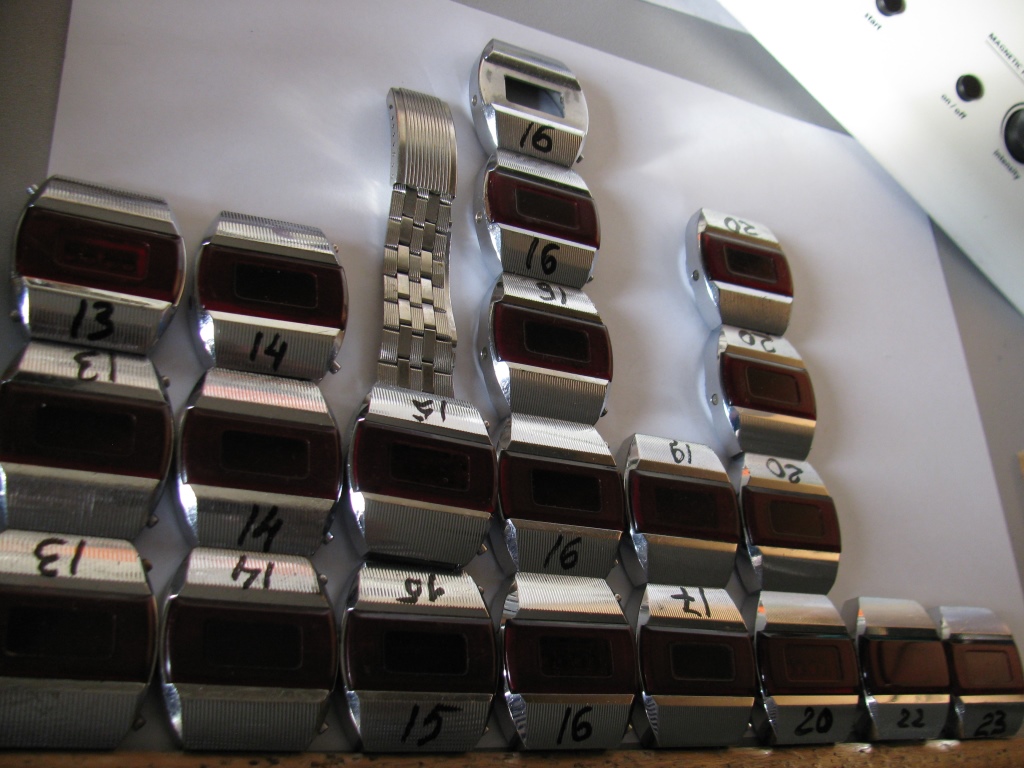

Недавно делал ревизию по 2651, из двух десяков корпусов насчитал 9 разновидностей насечек, эталоном был штангель с фиксированым размером 10 мм, количество зубцов насечки варьируется от 13 до 23...
Конечно самый мелкий шаг смотрится элегантней (на мой взгляд).
Миниатюры
Нажмите на изображение для увеличения
Название: IMG_9320.JPG
Просмотров: 274
Размер:	244.1 Кб
ID:	1070065   Нажмите на изображение для увеличения
Название: IMG_9314.JPG
Просмотров: 226
Размер:	239.4 Кб
ID:	1070066
Ответить с цитированием
Эти 7 пользователей сказали Спасибо! Slepoy за это сообщение:
BAIKER13 (16.07.2015), hepto (29.08.2019), IGOR CUSTOMIZER (18.11.2020), niknk2020 (19.07.2015), opo1234 (15.07.2015), SHTRLZ (07.02.2024), Андрей Бабанин (01.01.2016)
  #826
Старый 15.07.2015, 22:37
Аватар для Aleksandrturbo
Aleksandrturbo Aleksandrturbo вне форума
Форумчанин

Регистрация: 22.11.2013
Адрес: Москва
Сообщений: 380
Сказал(а) спасибо: 711
Поблагодарили 426 раз(а) в 145 сообщениях
Цитата:
Сообщение от Andrejl Посмотреть сообщение
У меня индикатор HP5082-7415, я сравнил, они совместимы по выводам. Так что смогу. Определитесь, насколько срочно нужно. (Мин. срок если срочно - месяц) Если не срочно, то месяца 2. Нужно заказать печатные платы. Заказывать я их буду сразу кучей, после того, как получу неисправные блоки от Б6-03 и решу как их восстанавливать. В принципе, если нужно срочно, то могу заказать раньше, конкретно плату под ваш индикатор, но стоимость специального изготовления печатной платы и изготовления будет достаточно высока.
Если подождать, то эта стоимость "размажется" между разными платами для часов
Решайте, пишите. Планируется, что к завершению часы будут по кнопкам совместимы с Э-1, иметь АЦНТХ, и календарь с автоматическим учетом дней в месяце (месяц не индицируется, но устанавливается).
Доброй ночи сильно не спешу но вопрос можно день недели буквами сделать?
Ответить с цитированием
  #827
Старый 15.07.2015, 22:39
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 19,427
Сказал(а) спасибо: 2,551
Поблагодарили 7,990 раз(а) в 5,784 сообщениях
Для этого нужен другой тип индикатора - либо 16-сегментный, либо матричный 3*5, как в 29361.
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
Ответить с цитированием
  #828
Старый 15.07.2015, 23:04
Аватар для Aleksandrturbo
Aleksandrturbo Aleksandrturbo вне форума
Форумчанин

Регистрация: 22.11.2013
Адрес: Москва
Сообщений: 380
Сказал(а) спасибо: 711
Поблагодарили 426 раз(а) в 145 сообщениях
Цитата:
Сообщение от siealex Посмотреть сообщение
Для этого нужен другой тип индикатора - либо 16-сегментный, либо матричный 3*5, как в 29361.
Доброй ночи Я думаю и такой семи сегментный хватит там только с буквой (т) возникнут проблемы её можно бУКВОЙ (Г) В ОБРАТНУЮ СТОРОНУ СДЕЛАТЬ.
Ответить с цитированием
  #829
Старый 15.07.2015, 23:20
Andrejl Andrejl вне форума
Новичок

Регистрация: 08.06.2015
Адрес: Беларусь
Сообщений: 8
Сказал(а) спасибо: 9
Поблагодарили 17 раз(а) в 4 сообщениях
Цитата:
Сообщение от Aleksandrturbo Посмотреть сообщение
но вопрос можно день недели буквами сделать?
Почему бы и нет, возможно, конечно. Буквы будут стилизованные, но какой день - понять можно.

Цитата:
Сообщение от RisenSV Посмотреть сообщение
Andrejl Я рад Вашему стремлению восстанавливать советскую эпоху светодиодных часов, еще из модом.
Хотелось бы два калибра - 2651 и 3051 и полную совместимость с корпусом Э-1.
Удачи в нелегком труде! Будем ждать результат!
Калибр 3051 (иллюминатор) мне выслали, он точно будет, если появится калибр 2651 в комплекте (корпус+обойма+(образец неисправной платы)), то будет и 2651.
В общем, пока жду что придёт, и буду смотреть.
Ответить с цитированием
Эти 2 пользователей сказали Спасибо! Andrejl за это сообщение:
RisenSV (19.07.2015), Zmeelov77 (15.07.2015)
  #830
Старый 16.07.2015, 00:35
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 19,427
Сказал(а) спасибо: 2,551
Поблагодарили 7,990 раз(а) в 5,784 сообщениях
Цитата:
Доброй ночи Я думаю и такой семи сегментный хватит там только с буквой (т) возникнут проблемы её можно бУКВОЙ (Г) В ОБРАТНУЮ СТОРОНУ СДЕЛАТЬ.
Было ещё предложение сделать ее буквой "t". А "Г" в обратную сторону это "7", так делать не стоит.
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
Ответить с цитированием
Этот пользователь сказал Спасибо! siealex за это сообщение:
Andrejl (16.07.2015)
