Подниму тему ремонта или реставрации старых карманных часов.

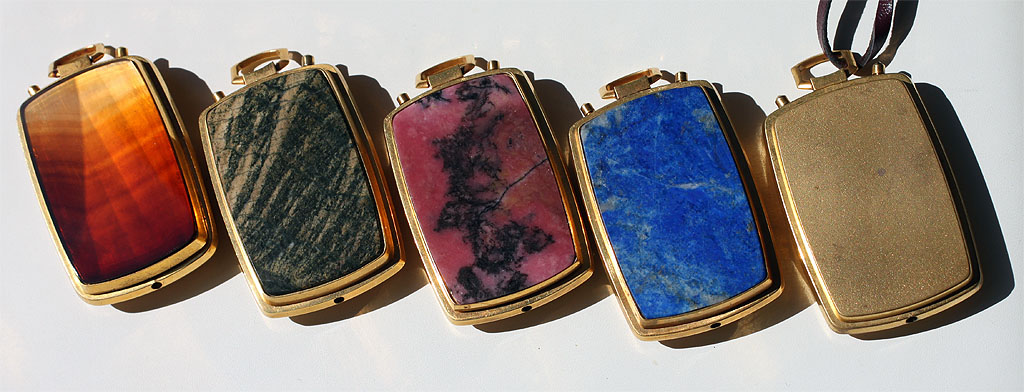

Подправил здоровье сразу двум редким экземплярам. Одни часы отделаны полудрагоценным камнем, вторые возможно создавались как макет.

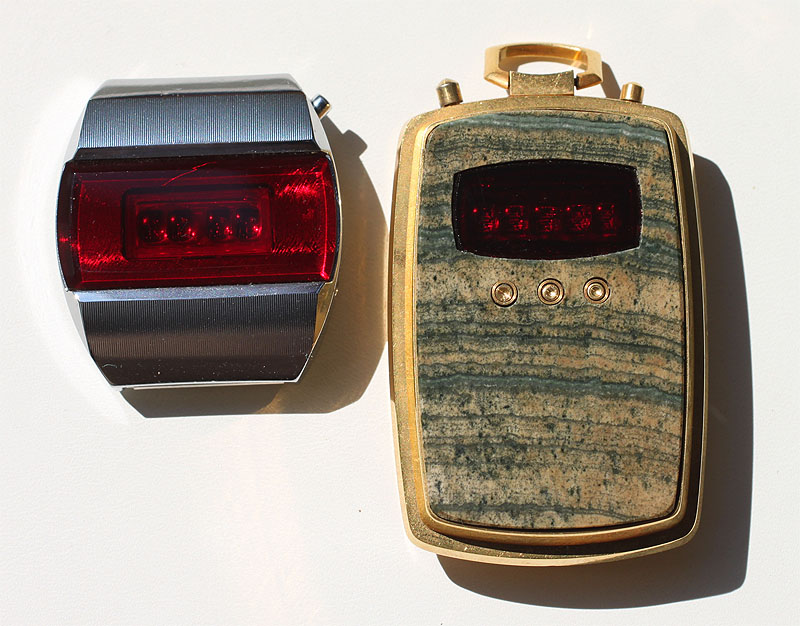

Вот как они выглядят после ремонта.





У вторых часов сохранилась сборка, также имелся чертеж распайки, поэтому я решил сделать несколько сборок на всякий случай, полностью повторяя все приемы сборки, используя аналогичные чипы именно того периода.

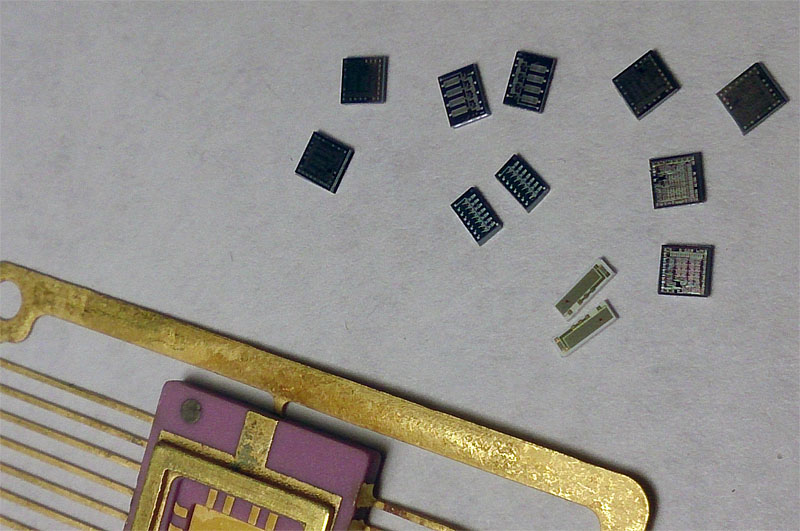

Итак берутся заготовки будущих схем и элементы, из которых эти схемы будут изготовлены - БИС, ИС-1, ИС-2 и резистивные сборки.

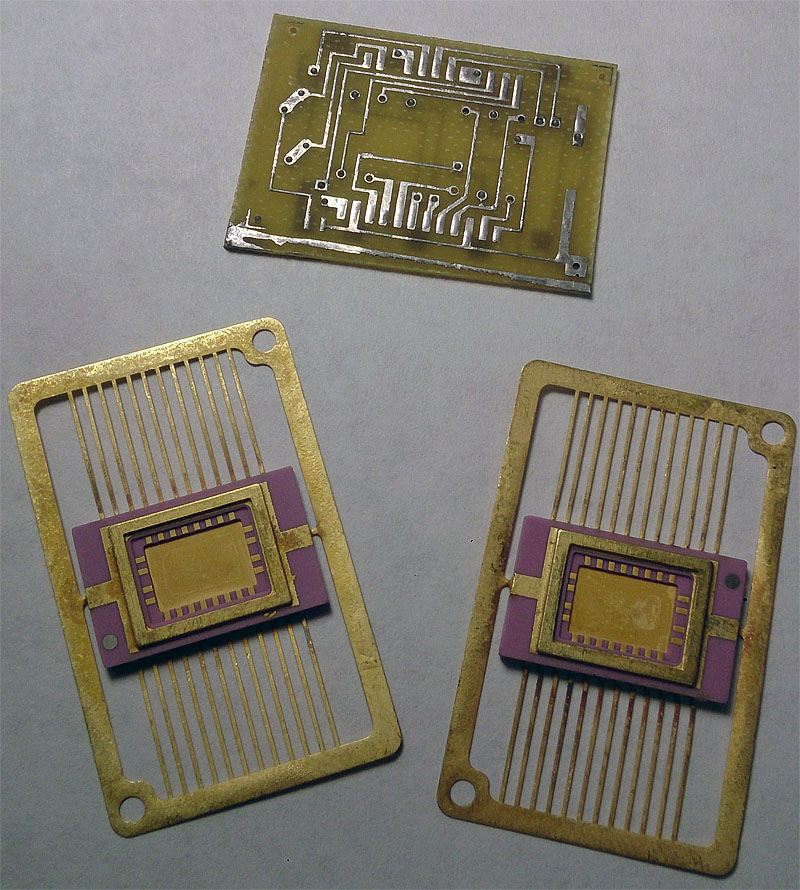

Далее наклеиваем элементы эпоксидкой в точности соблюдая их взаимное расположение



Теперь можно разваривать

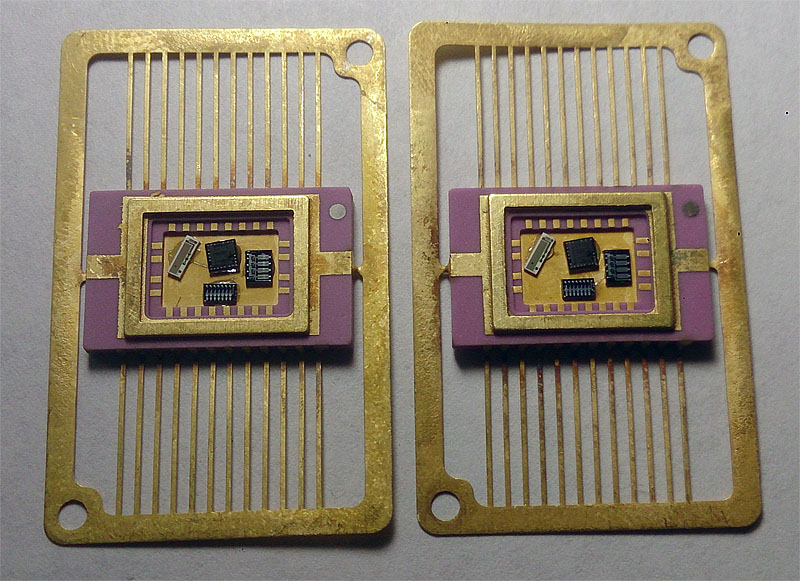

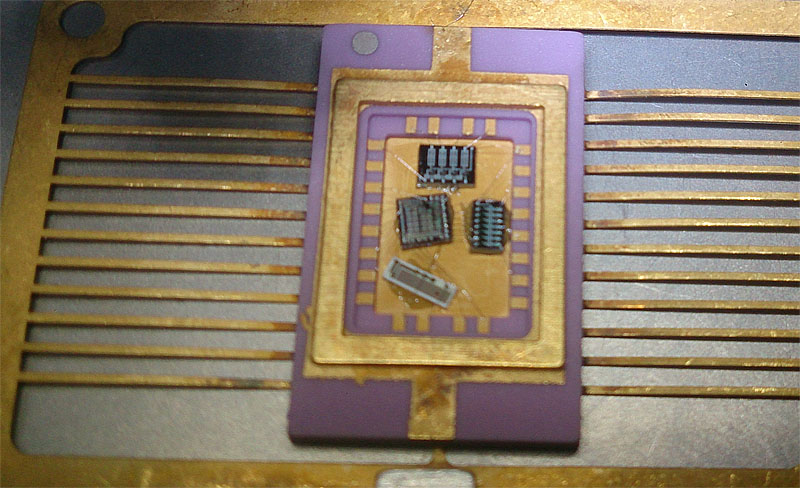

Элементы разварены согласно чертежу



Теперь наклеиваем крышечки

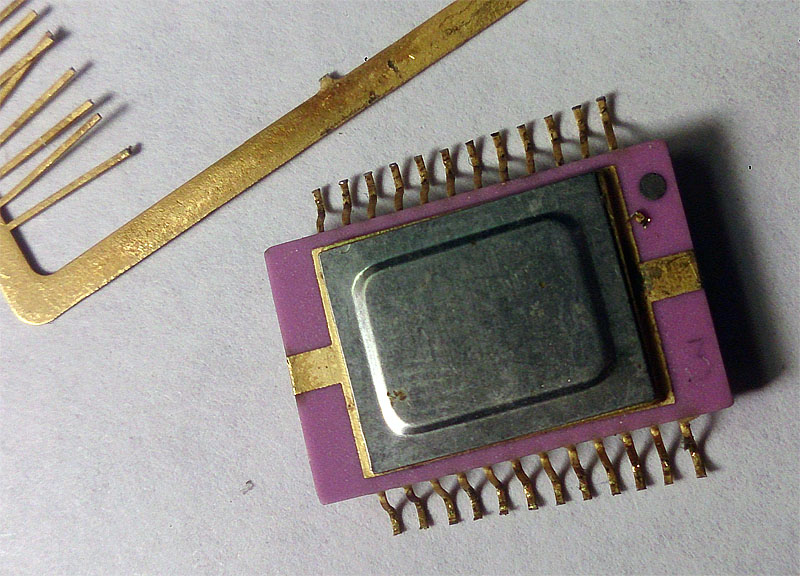

Выкусываем нашу сборку и загибаем ножки для впайки

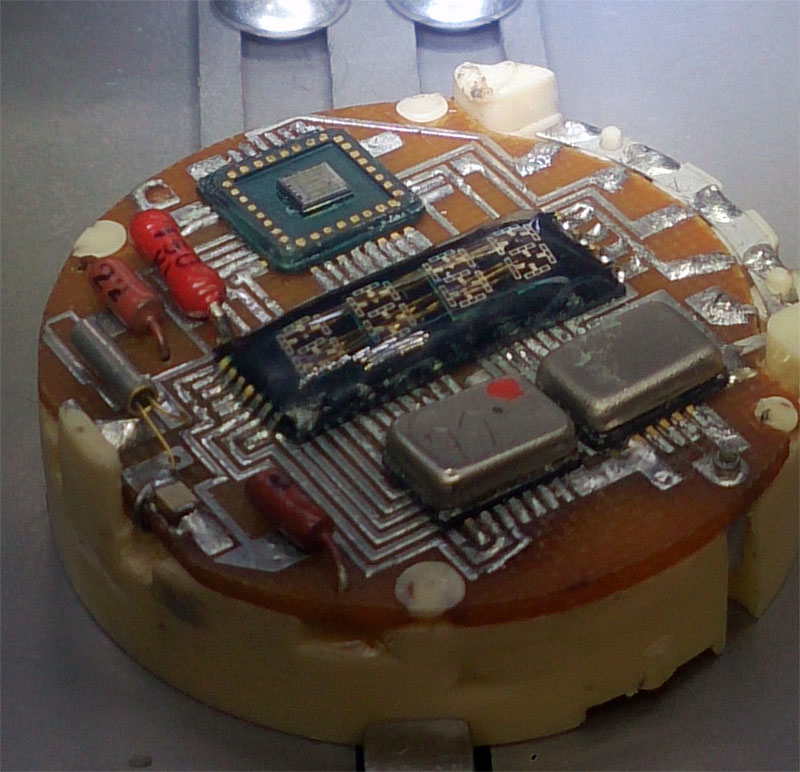

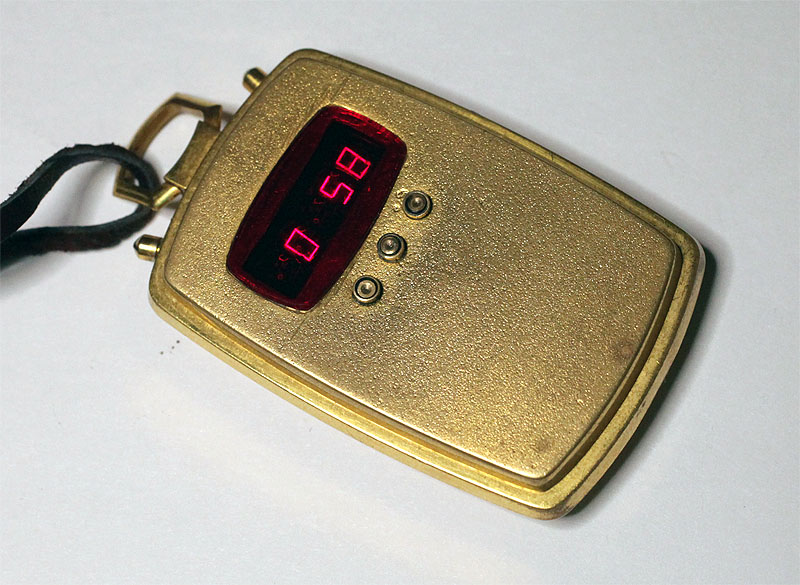

Сборка впаяна в часы.

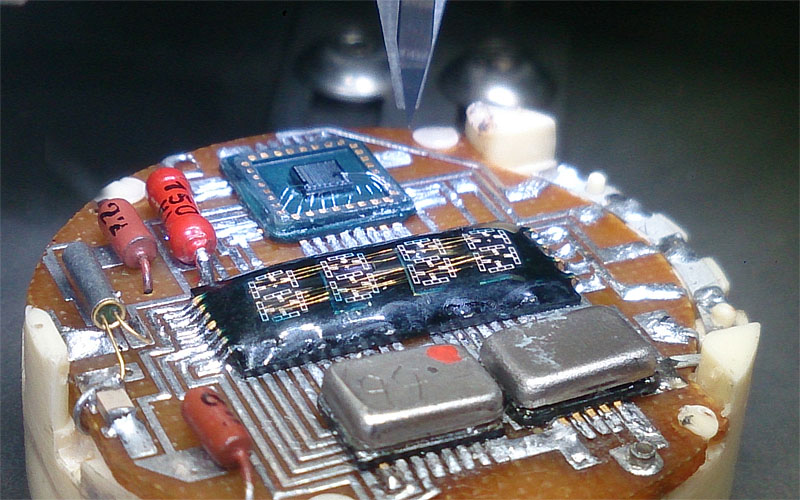

Вот еще пример разварки чипа в ранний модуль Б6-03.

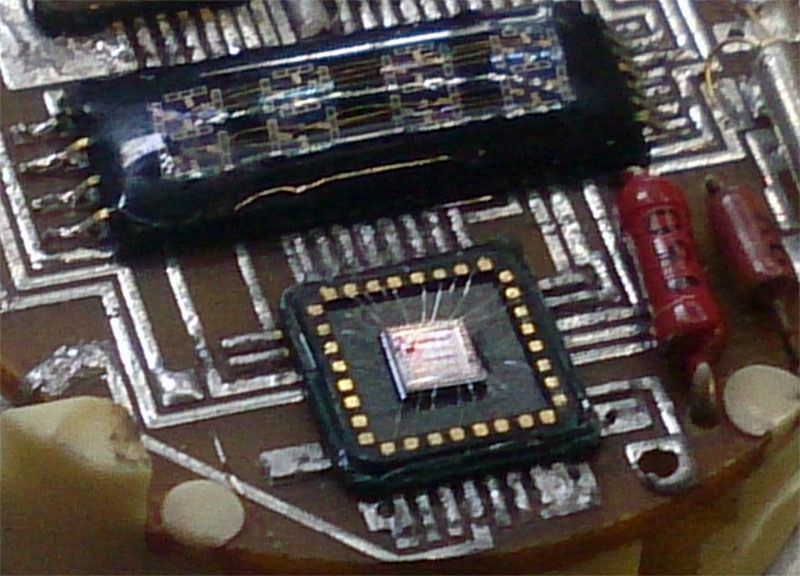

Старый чип удален, вместо него приклеен аналогичный чип того же времени.

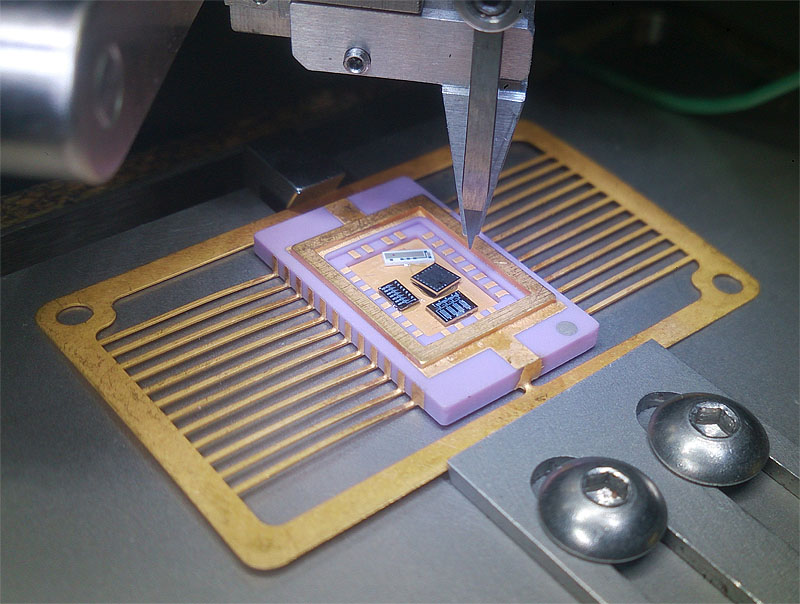

Развариваем чип тоненькими алюминиевыми проводками с помощью ультразвуковой сварки

[aspid909]

Сообщение от Андрей Бабанин

Учусь ремонтировать электроники с помощью правильных технологий.
Чипы выходят из строя по многим причинам - механическим, электрохимическим, от статики и т.д.
Замена чипа с помощью достаточно простого прибора становится вполне себе несложным занятием, надо только руку набить.

Поздравляю! Вы приобрели себе УЗМ-1 для разварки? Разариваете золотой проволокой или алюминиевой, сколько микрон?

[Андрей Бабанин]

Я взял машину с ручным управлением, ибо она нужна для ремонта и сборки единичных разнообразных проектов. West Bond. Рассматривал лишь современное оборудование с гарантией и техподдержкой.
По поводу пайки. Я выбрал Алюминий.
Для золота есть блок, но для варки шариком надо еще отдельно докупить головку с электродом для формирования шарика и стол с подогревом.
В принципе в давние времена экспериментальные часы разваривали и золотом, но чаше использовали сварку клин-клин из алюминия. Учитывая, что золото почти все поотскакивало, а алюминий держится до сих пор, мне более приемлем алюминий. Вдобавок золото изначально хуже крепится к чипу, особенно старому и грязному, лучшая разварка идет с подогревом головки и рабочего стола до 400 град, что неприемлемо в большинстве случаев с часами, кроме ряда керамик. Ну и цена золотой проволоки существенно выше, а метод с формированием шарика - лишь дополнительная потеря времени и расход проволоки при непроварках, а на старых часах бывает непросто приварить надежно проволоку. По толщине вроде сейчас 25 нанометров, этого достаточно для большинства соединений, лишь изредка общий эмиттер разваривали двумя проволочками.

[siealex]

Достать бы теперь кристаллы экзотических УМС (например УМС8-06, 8-07, особенно 8-14!) и внедрить в платы 29367 или 55Б.

[Андрей Бабанин]

уже возможно второе...осталось лишь их найти

[Андрей Бабанин]

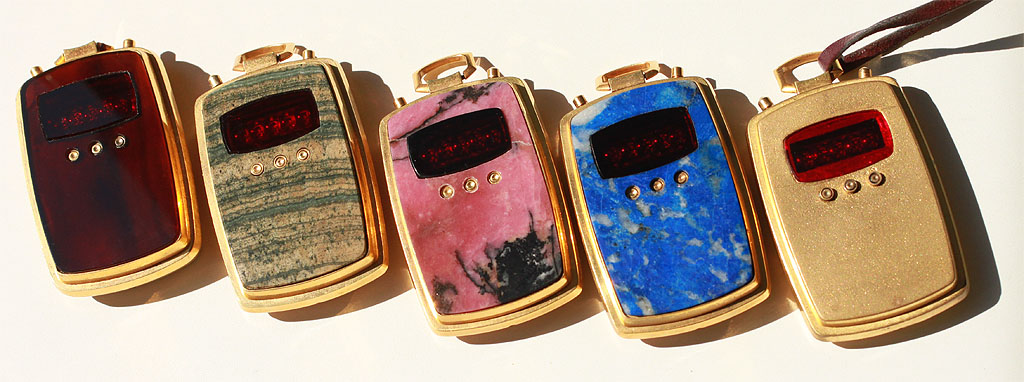

Закончил реставрацию карманных часов, теперь все в исправном рабочем состоянии.

[Ikorshunovich]

А хромированный вариант?
С ПЧЗ они ни как не связаны?

[Андрей Бабанин]

От хромированного варианта лишь верх и вставка в крышку, с желтыми деталями корпуса совсем не сочетается. О связи с ПЧЗ не знаю, может сами резали камень, ведь с керамикой работали же.

[Ikorshunovich]

Хром жалко, а на ПЧЗ могли и готовые модули поставлять где их и собирали.
Хромированный вариант один или несколько?

[Андрей Бабанин]

А чем жалко? Что не добрался до нас? Ну так сложилось. В принципе есть мысль хоть для фото прикрутить панельку от хромовой версии к позолоченному корпусу. Еще остались в позолоте останки. По поводу сотрудничества с ПЧЗ - надо отметить, Что НИИЧасПром и МЭП вообще мало контактировали, вплоть до того, что даже кварцы, чипы и дисплеи делались на разных предприятиях, даже по корпусам были свои предприятия.
Тема украшения камнями на заводе была представлена много больше, явно сами делали, не на ПЧЗ. Просто мода была такая, это единственное, что объединяет с Ракетой.
