Винтажики

[Андрей Бабанин]

На них нагар не редкость. Все же при зажигании светодиодов ток в тысячу раз превышает номинальный, проще говоря в миллиамперах, а не в микроамперах.

[siealex]

Кнопка у Э-1 не подаёт напряжение на светодиоды, она только даёт управляющий сигнал на чип. Вот где реально видел нагар - так это на контакте кнопки подсветки в 206 и подобных моделях.

[Edun]

Я думаю, что это не нагар, а неправильно подобранные материалы кнопок и контактов и возможно остатки смазки, которая со временем превратилась в грязь. Там, где кнопки без пружин, таких проблем нет.

[Андрей Бабанин]

Меня давно волнует загадка настольной Электроники 1-07 производства Пульсар.

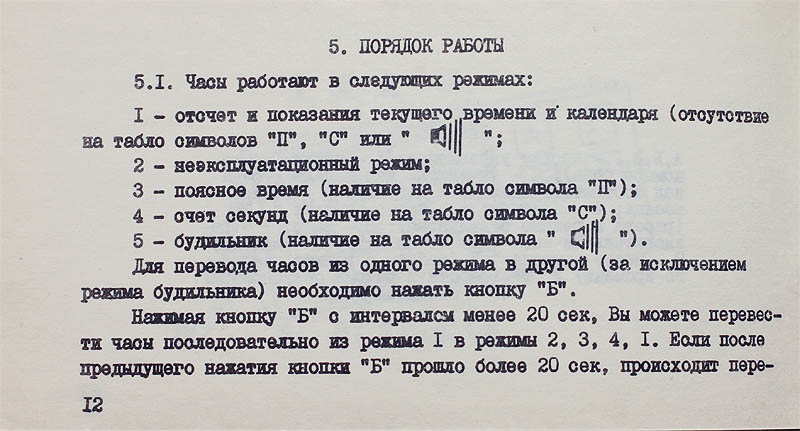

В инструкции есть странный пункт 2 - неэксплуатационный режим.



В каталоге 1985 года модель представлена с калькулятором.



У меня скопилось некое количество деталей на эту модель, достаточно ранних.

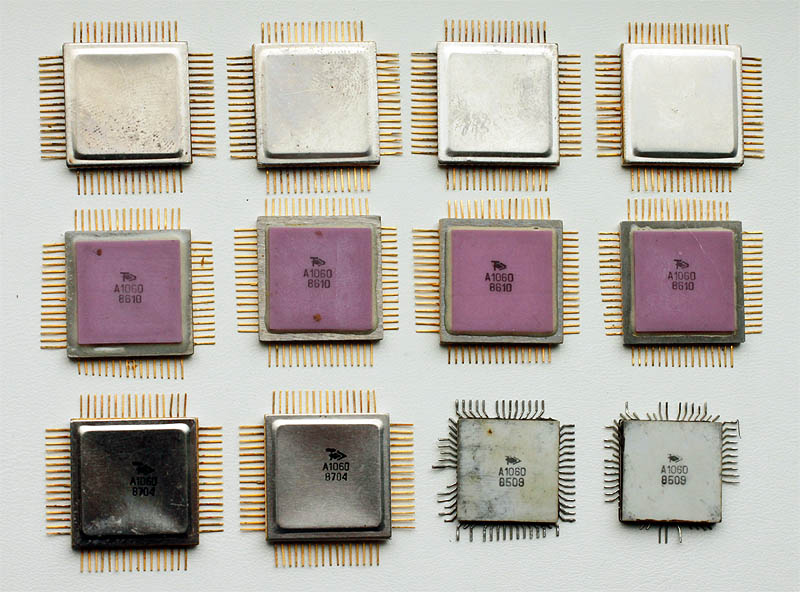

К примеру ряд микросхем А1060 разных годов выпуска.

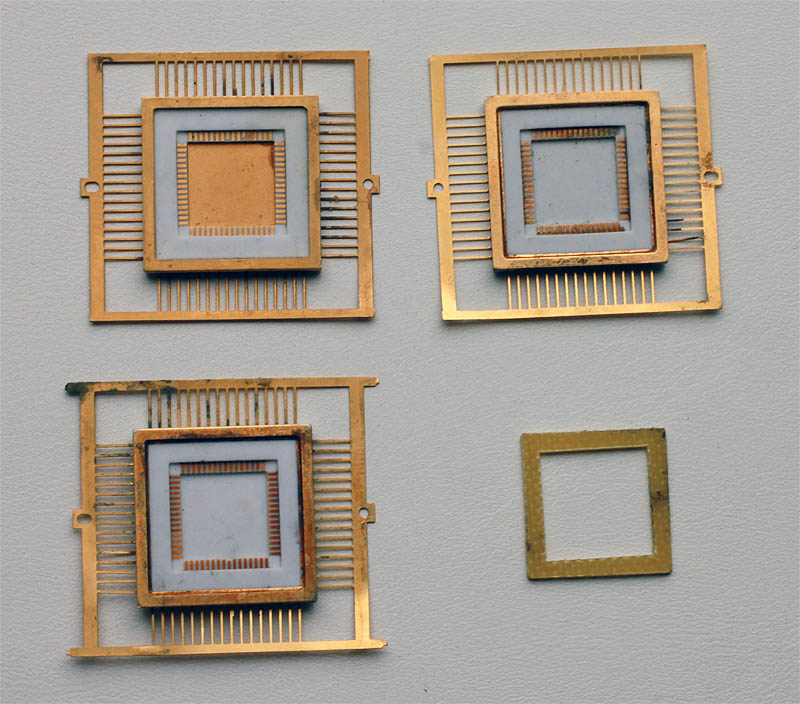

Кстати корпуса до разварки выглядят вот так

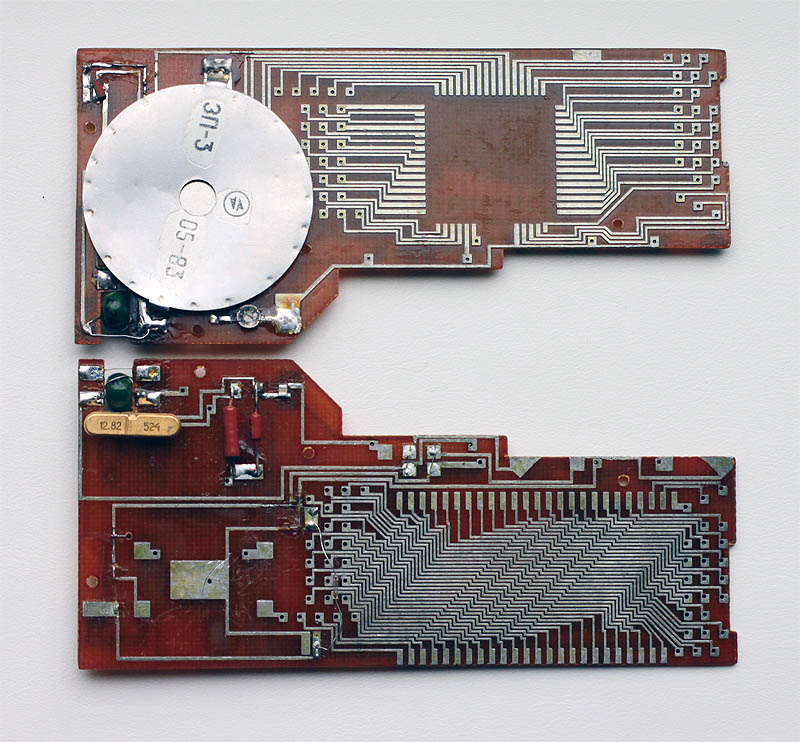

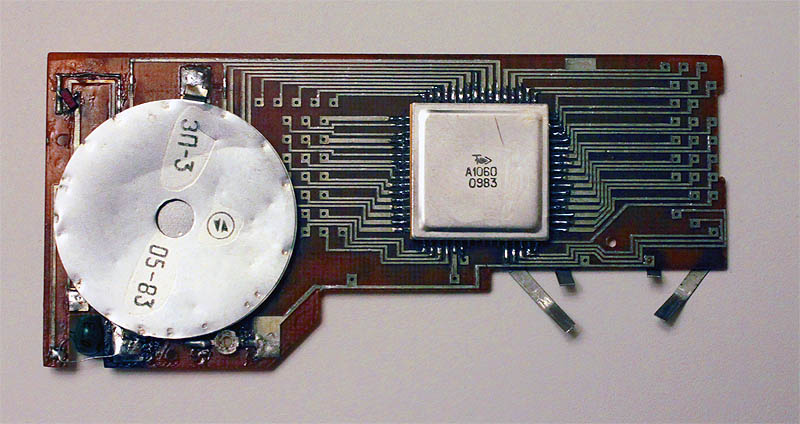

В куче деталей обнаружились и недораспаянные платы с деталями 1982-1983 годов

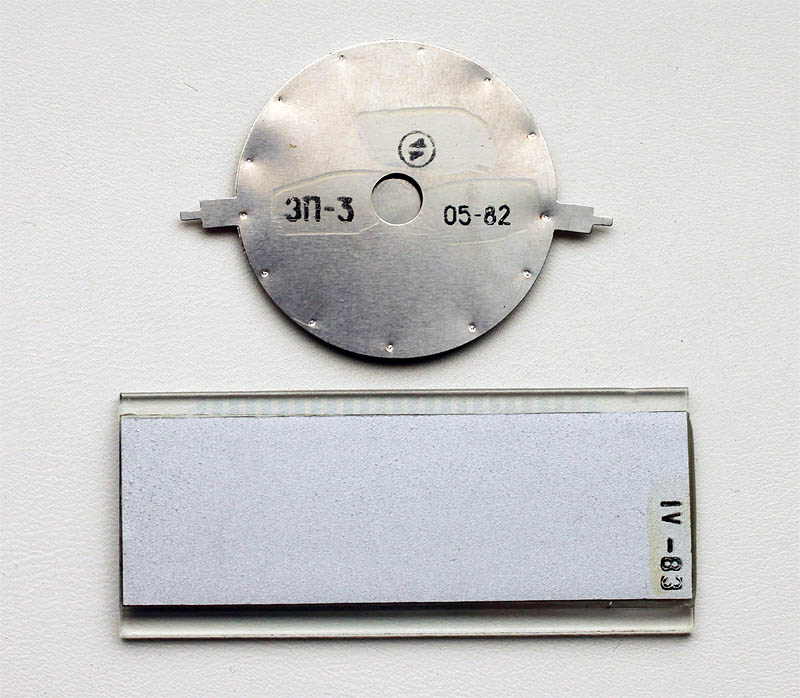

Интересно, что нашелся даже дисплей (обычный, не широкий) 4 квартала 1983 года и динамик 1982 года. Это косвенно указывает на то, что часы разрабатывались примерно в эти годы.



Я не удержался и впаял самый ранний найденный в куче чип в заготовку платы и допаял контактные группы.

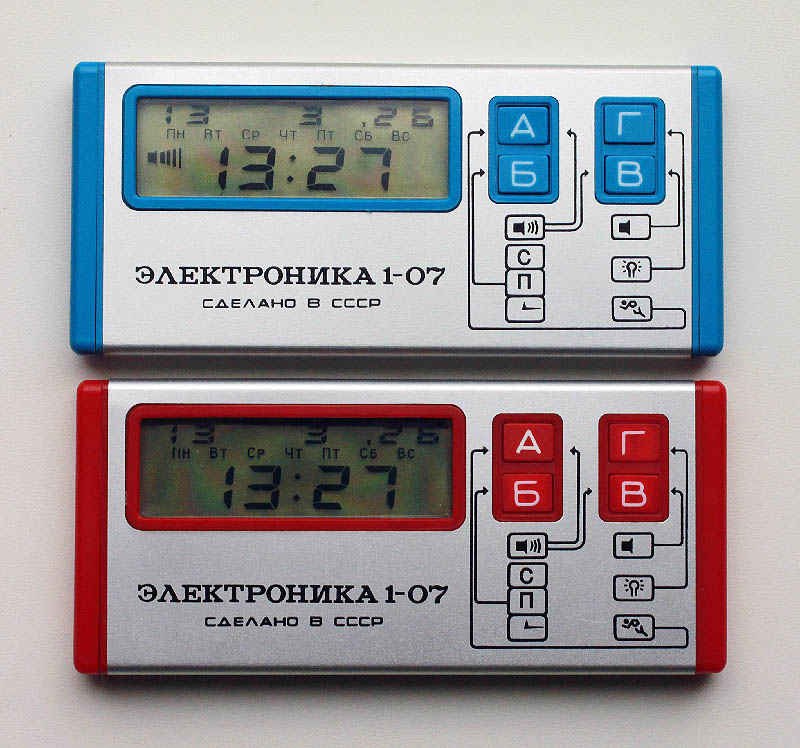

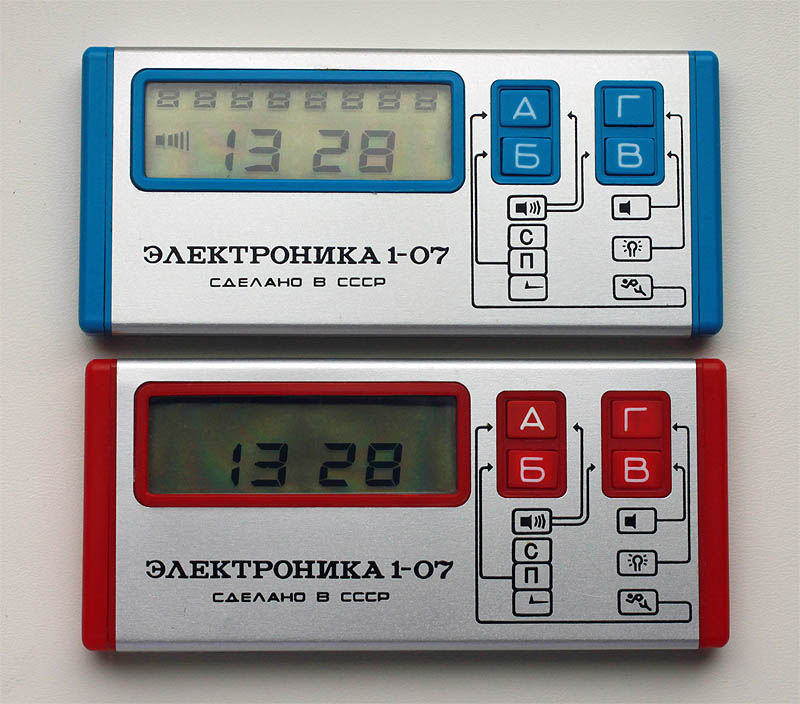

Сравним часы с ранним чипом (сверху) с часами со стандартным чипом (снизу). Сразу скажу, что на верхних включен будильник, поэтому присутствует его пиктограмма. Других отличий нет. Если нажать кнопку Б, то часы попадают в неэксплуатационный режим. Если дальше нажимать кнопку Б, то чередуются режим Сигнал, Поясное время и текущее время по кругу, неэксплуатационный режим пропадает. Но если подождать 20 секунд, то он появится снова. В этом старый и новый чипы не отличаются совсем. Но вот отображение информации в этом режиме у часов слегка отличается.




Как видно, в верхних часах отображается ряд верхних цифр, даже тех, что никогда в часах не задействованы, в то время как в нижних цифры не отображаются вовсе. Это, конечно, рудимент от калькулятора, где еще нужно отображать сразу 8 цифр? В этом режиме оба часов не реагируют на нажатия кнопок А и В.

[Андрей Бабанин]

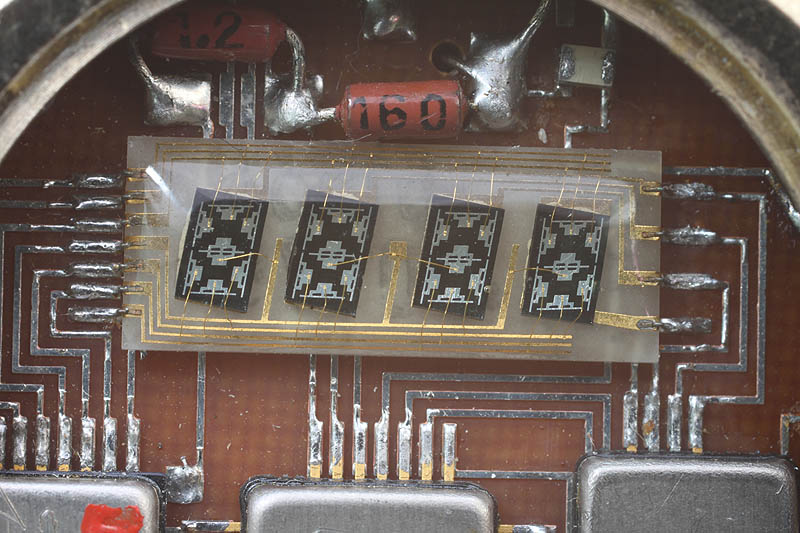

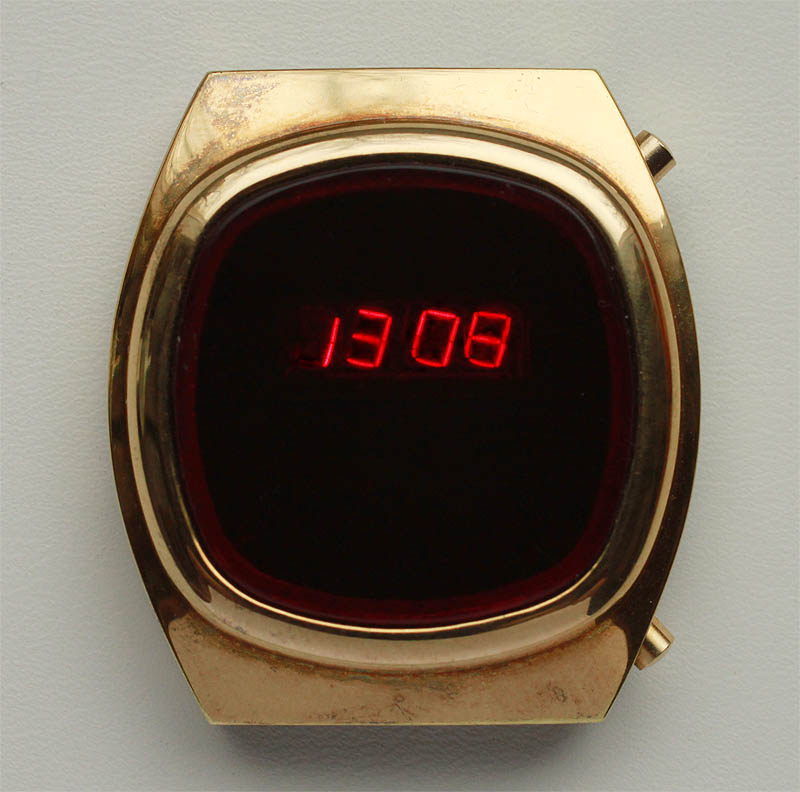

Я показывал несколько раз модули совместного производства Э1 (Пульсар) и завода Интеграл. Наиболее часто они встречаются именно в таком оформлении. К сожалению технология их пайки была далека от совершенства, рабочие модули до нас не дошли. Но небольшие работы с волосками позволяют оживить часы. Я ранее показывал часы с похожим модулем, а также сам модуль, там же было подмечено, что цифры наклеены под наклоном. Действительно ряд индикаторов так и выпиливался под наклоном, чтобы сами символы были в одно строчку, но в данном модуле индикаторы имеют ровное написание сегментов, поэтому отображение времени на часах несколько забавно.



Цифры на модуле выглядят вот так



Вот пример индикатора, где при наклонном наклеивании он дает ровные цифры



Тогда цифры смотрятся вот так

[Андрей Бабанин]

Коллекция часов к XIX съезду ВЛКСМ 1982 года пополнилась моделькой 209 и теперь выглядит вот так. Как известно, суммарно выпущено порядка 6500 часов в подарок делегатам съезда, проходившего в Москве 18-21 мая 1982 года.

[Андрей Бабанин]

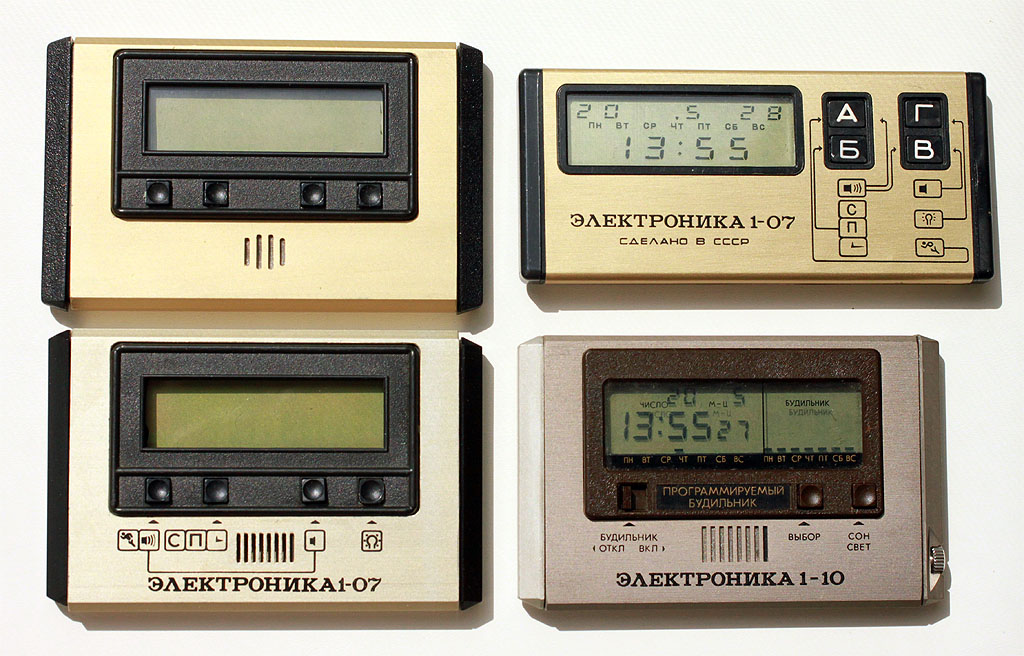

Я в свое время выкладывал достаточно странные часы, которые я ошибочно принял за Электронику 1-10 в прототипном исполнении. Как сложно включить логику и просто соединить воедино очевидные вещи - количество дорожек в чипе меньше на 2, как в 1-07 и 4 кнопки, а не головка с переключателем и двумя кнопками. Но в таком случае само провидение решило помочь и направило экземпляр с подсказкой. Теперь стало ясно, что на заводе Пульсар рассматривали выпуск часов 1-07 в стиле 1-10. Возможно эти работы проводились при создании 1-10. Что-то сложно сказать по этому поводу.

[Андрей Бабанин]

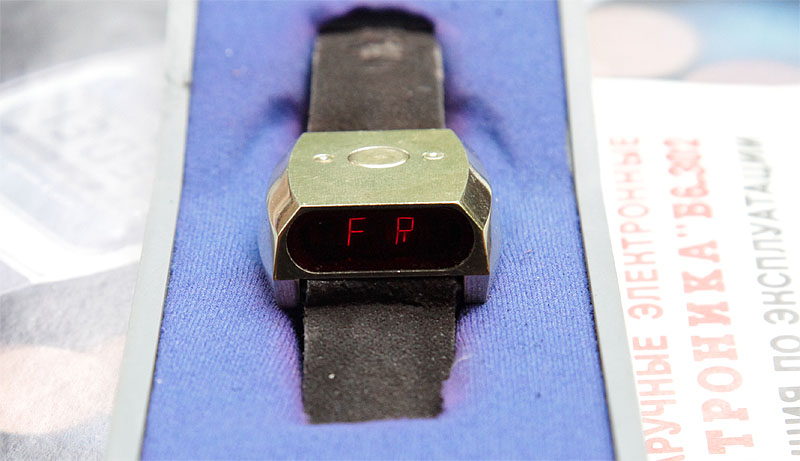

Давно хотел найти рабочую Погоню-М с отображением дней недели на английском языке.

[Андрей Бабанин]

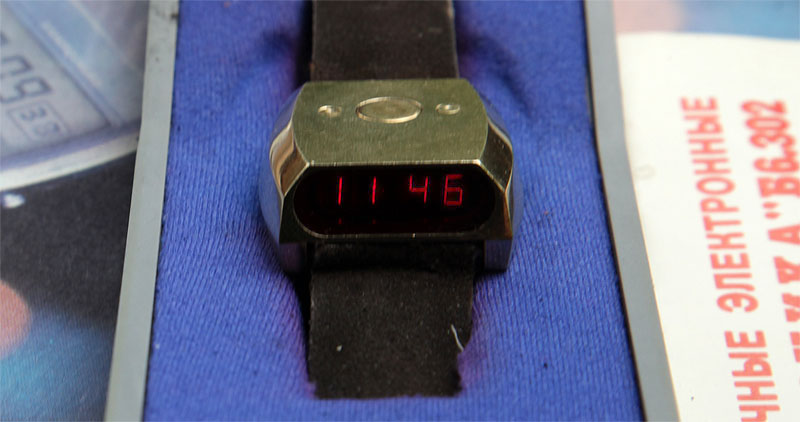

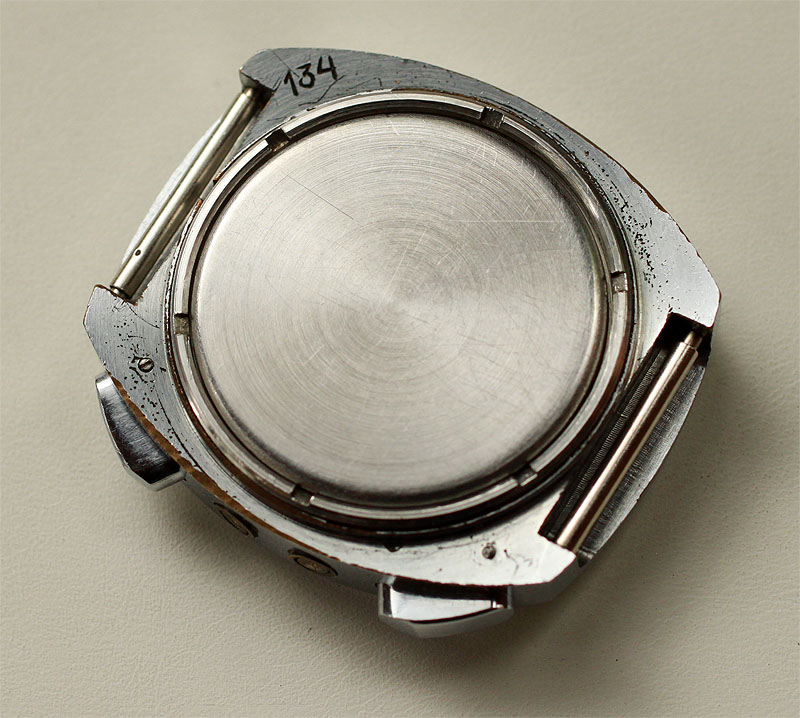

Справедливости ради надо сказать, что на фотографии первых засвеченных в прессе часов (в августе 1974 года) узор был достаточно специфичным и в целом среди аналогичных часов достаточно редким. В это время играли с размером граней, на многих часах были совершенно разные паттерны. Потихоньку восстанавливаю функционал электронных часов. Наконец дошли руки до восстановления данного экземпляра. Часы еще не готовы, но признаки жизни уже подают. Часы имеют самый ранний нанесенный на корпус номер из мне известных. Видимо часы с номером планировались для продажи в торговой сети. Надо отметить, что более ранние экземпляры, чем этот, имели свой дизайн корпуса, а также ранний дизайн платы. Между номерами 487 и 798 произошла смена дизайна часов на более новый тип раннего модуля, где кнопки сместились в одну сторону, а дисплей сполз в середину часов. На сегодня известен наиболее большой номер часов чуть более 2000 и номер модуля 5798.

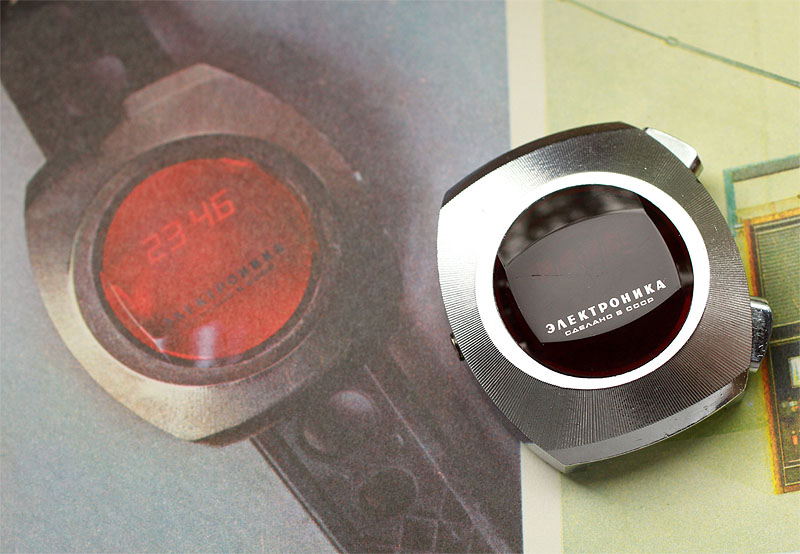

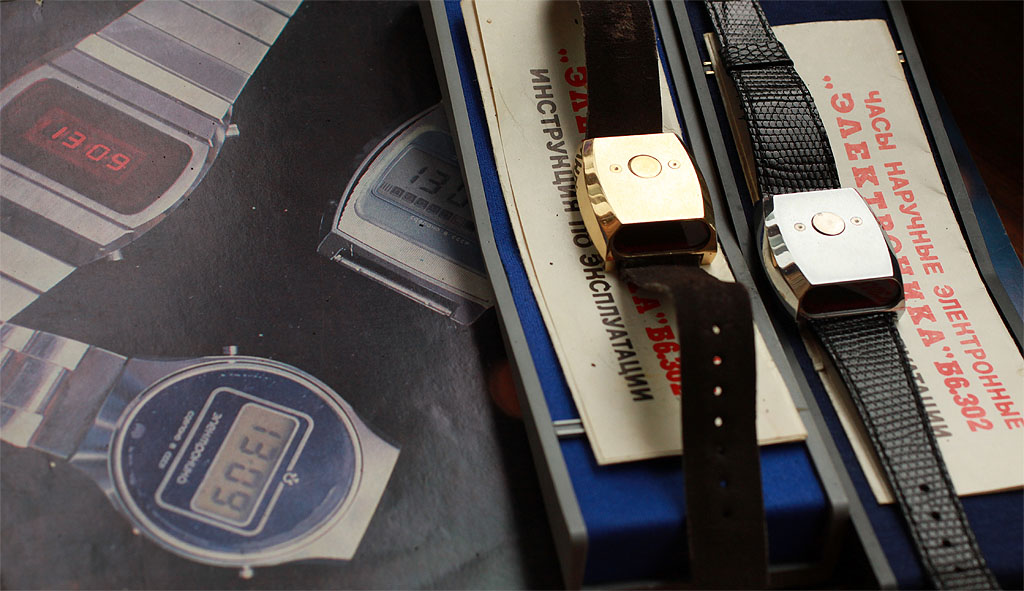

Собственно часы с бортовым номером 134 на фоне заметки в журнале Наука и жизнь от августа 1974 года.

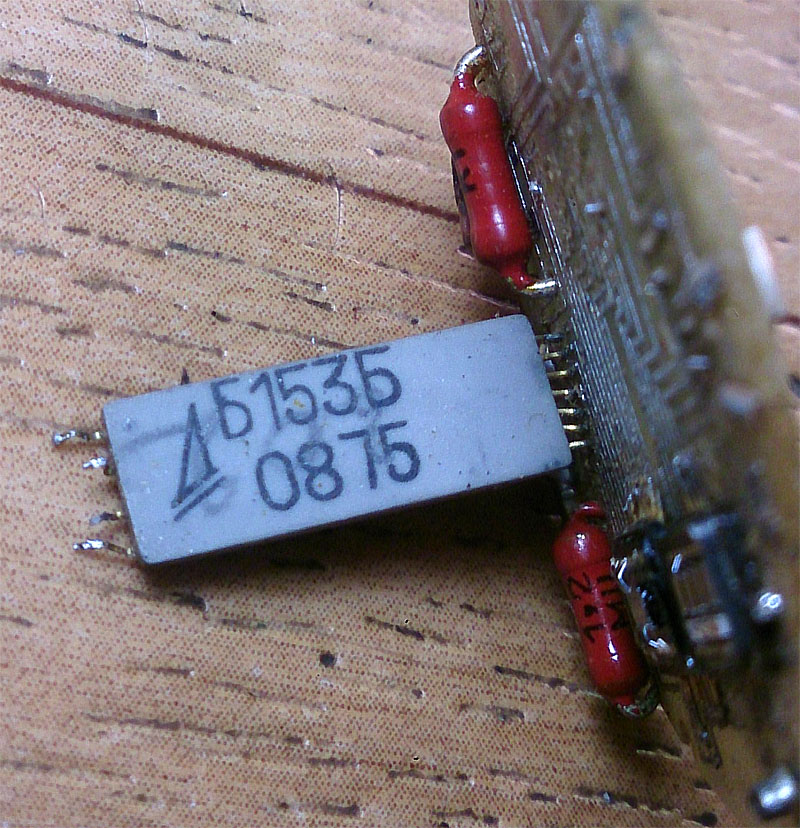

А это фото - дисплей АЛ-308 с другой стороны. Это дисплей с одного из самых поздних известных модулей под номером 5798. Как видно, он имеет странное обозначение и дату выпуска август 1975 года. Я показывал комплектующие, маркированные аж 12 месяцем 1975 года. То есть можно смело утверждать, что данный тип часов выпускался аж до 1976 года.

[Андрей Бабанин]

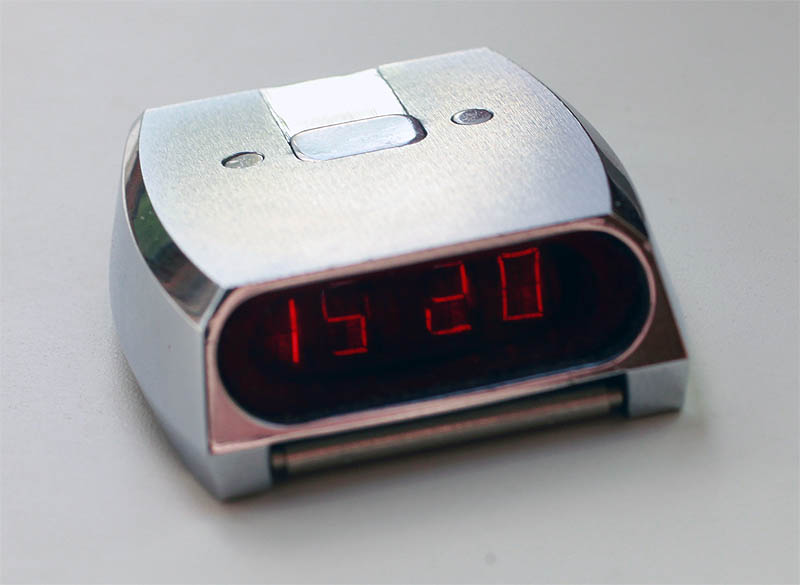

Продолжаю восстанавливать Электроники. Еще парочка на проверке.

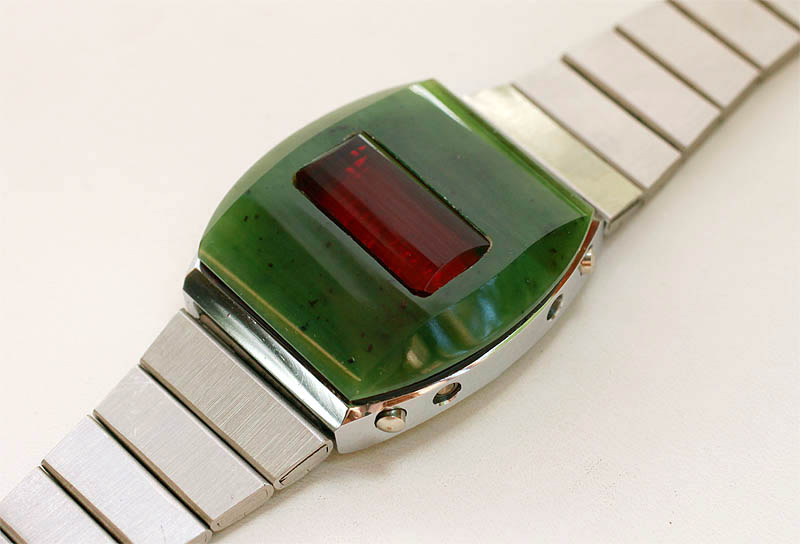

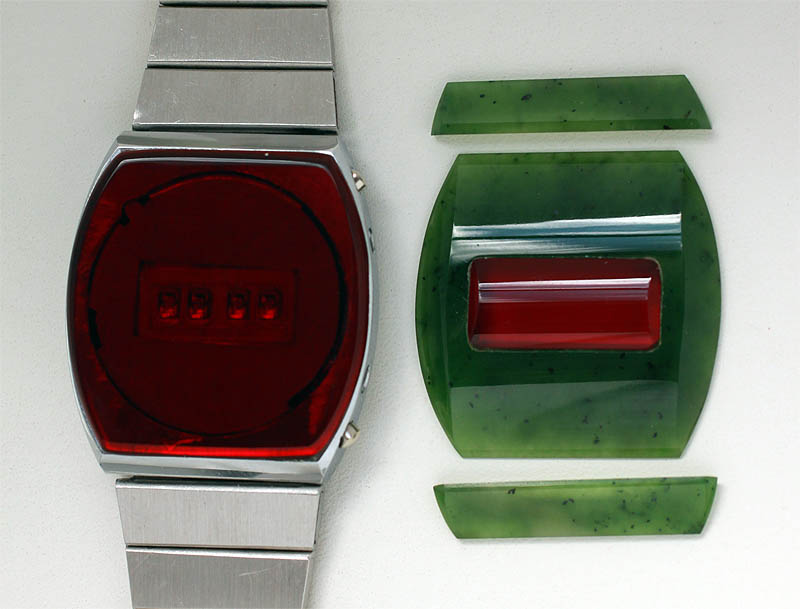

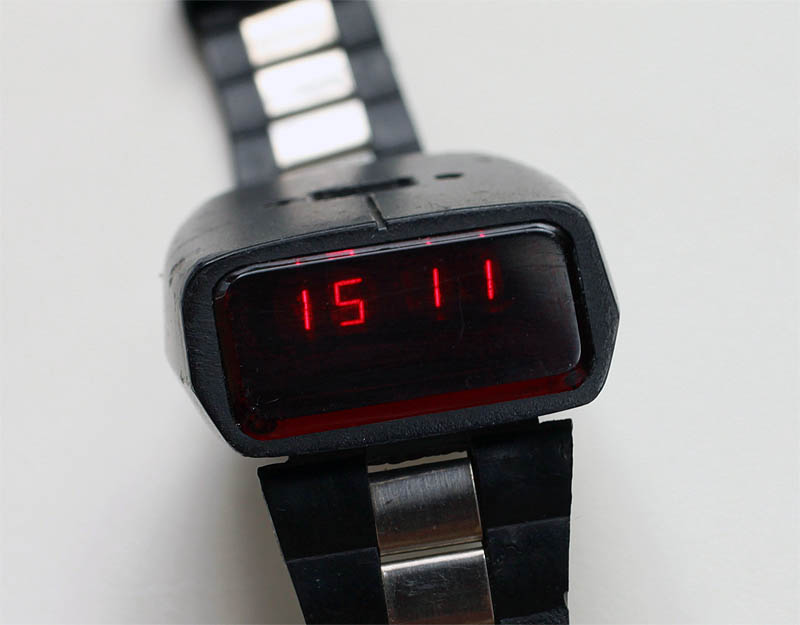

В свое время нашел корпус часов и приладил к нему самодельное стекло. Но тут и родное стеклышко нашлось, но непростое, а из нефрита. Менять не стал, мне мое больше нравится, но ради справедливости делаю фото часов, как они бы выглядели. Изготовленное в виде линзы красное стекло неплохо увеличивает высоту цифр.
