Винтажики

[Андрей Бабанин]

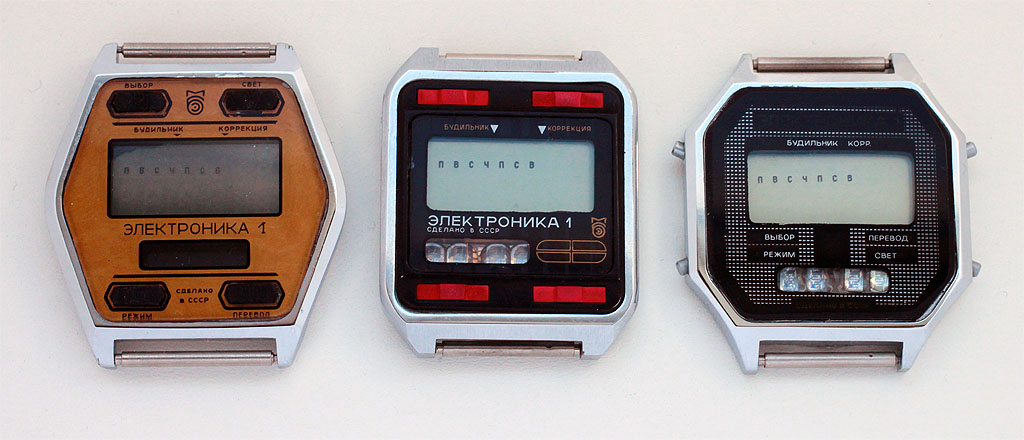

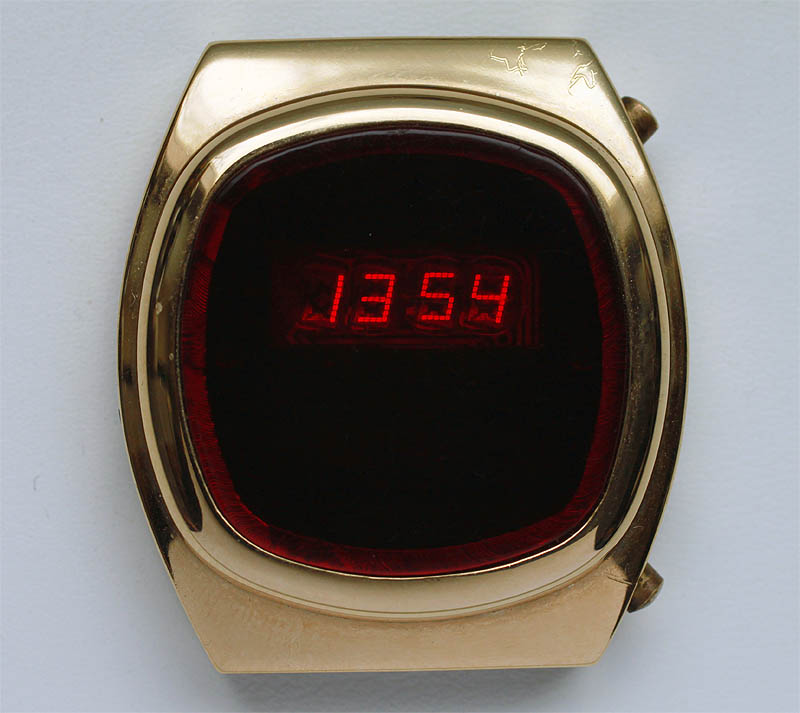

Не думал, что буду продолжать тему гибридов (СИД+ЖКИ), но нашелся корпус с очередным оформлением.



Теперь экспериментальные модели находятся вот в такой компании:

[Андрей Бабанин]

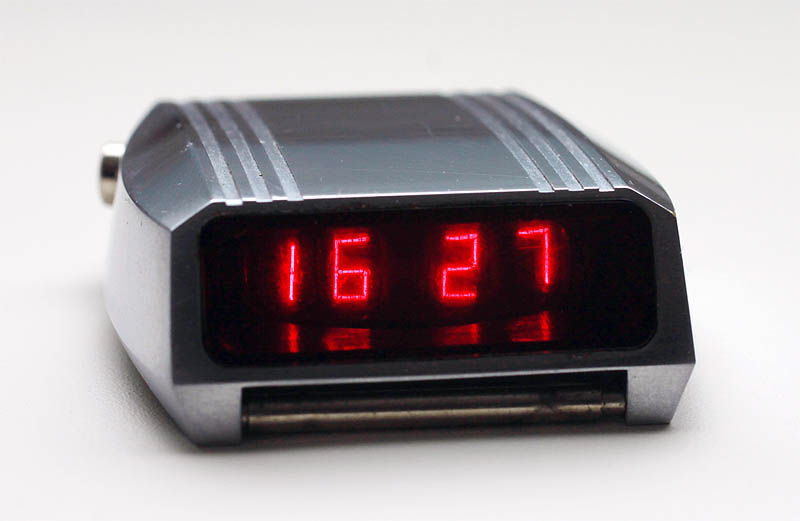

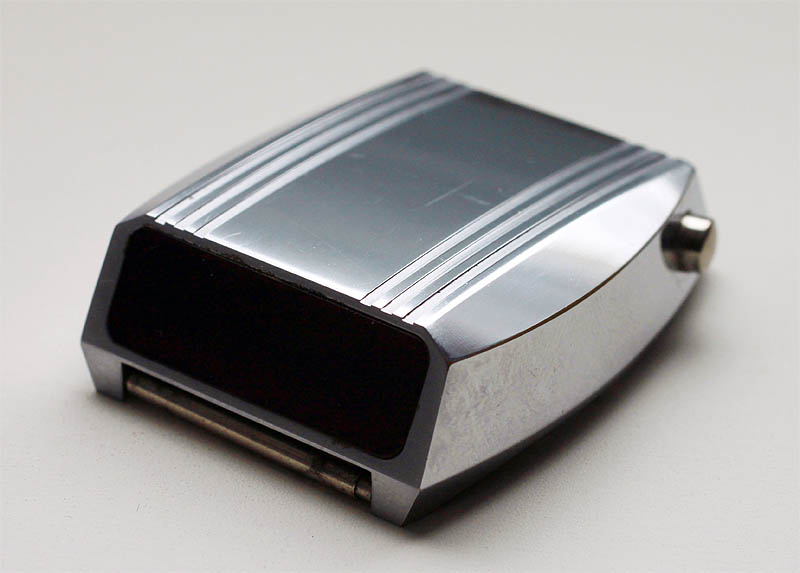

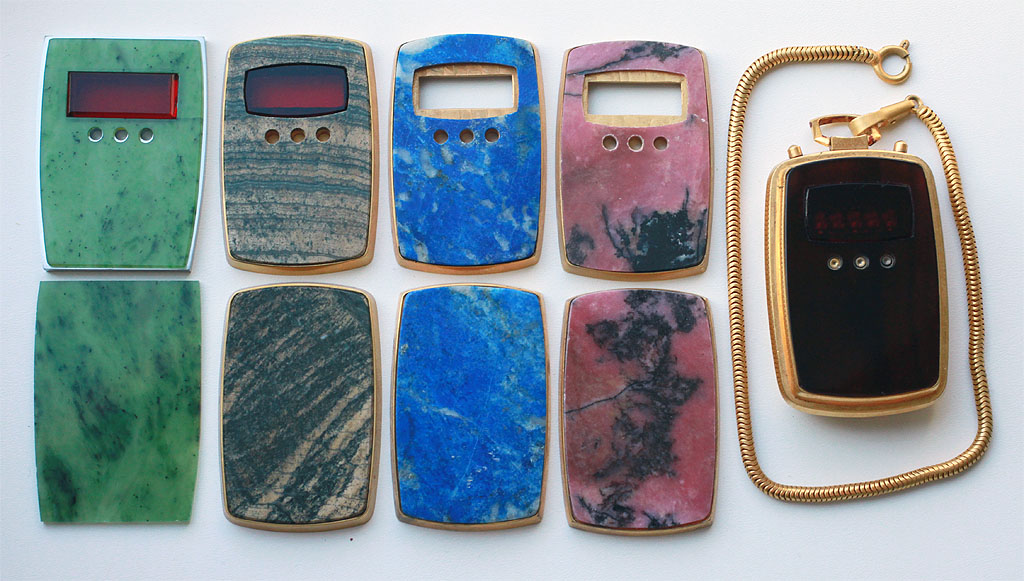

Думал, что и к карманным часам с отделкой полудрагоценным камнем не вернусь, но снова пришлось. Нашлись варианты оформлений с различным украшением разными типами камней. Часы из конца 70-х удивительным образом напоминают мобильники нулевых. Случайность?

[Pachoche]

Сообщение от Андрей Бабанин

Случайность?

Не ожидал, что "Электроника" может быть и такой. Спасибо!

[Андрей Бабанин]

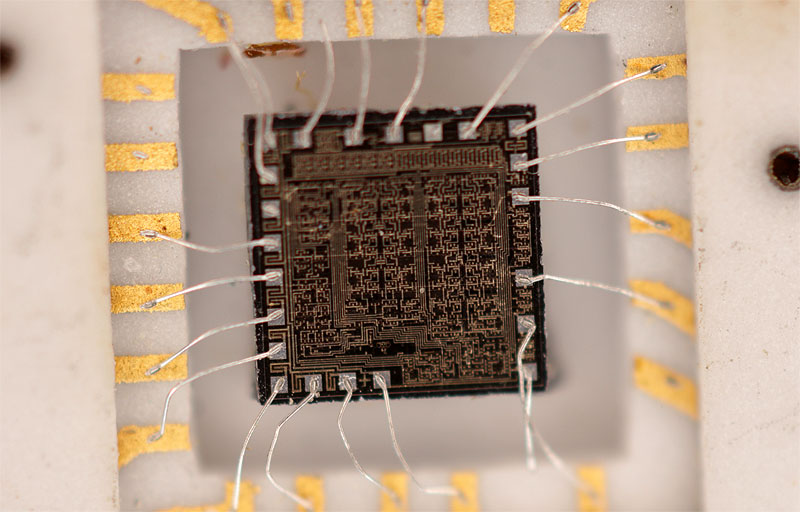

Попробовал ремонтировать проводки микросхем путем их подклейки токопроводящим клеем. Результат пока не очевиден, но определенно технология дает шанс.

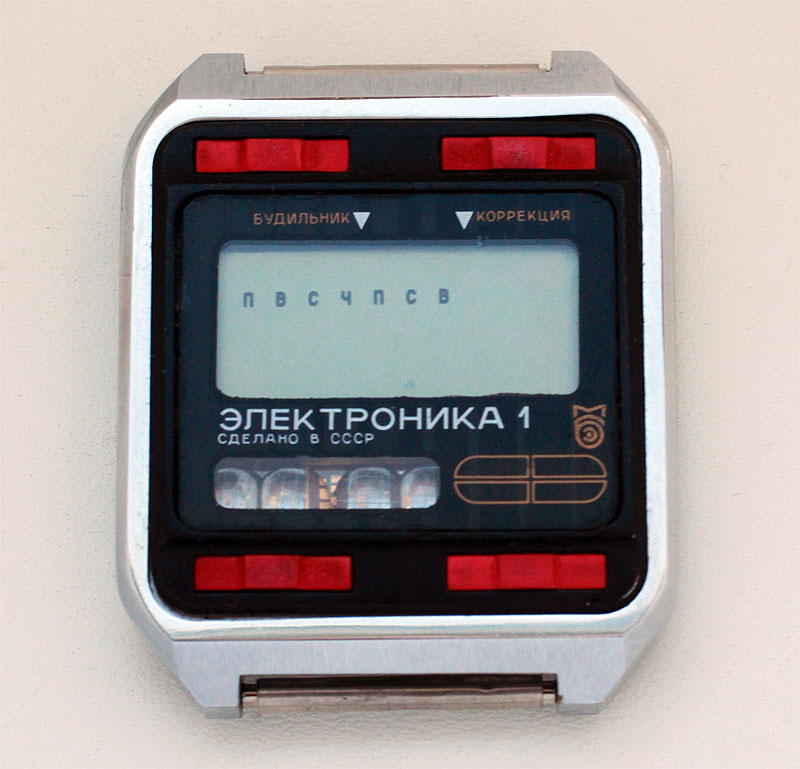

Смог наконец запустить упрощенную версию часов Погоня-М, которая разрабатывалась ориентировочно в 82-83 годах. От навороченной с вечным календарем ее отличает традиционная логика Э1 а также 5 кнопок. Две кнопки по бокам и три сзади часов.

[Андрей Бабанин]

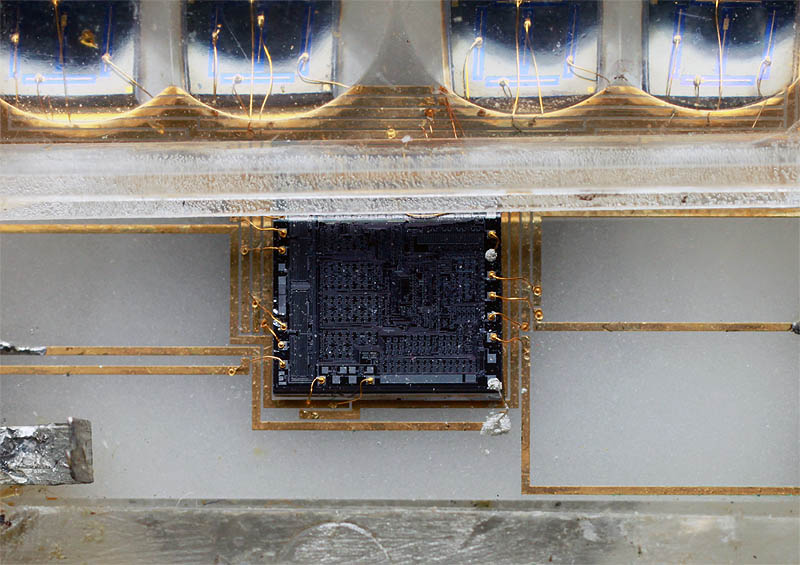

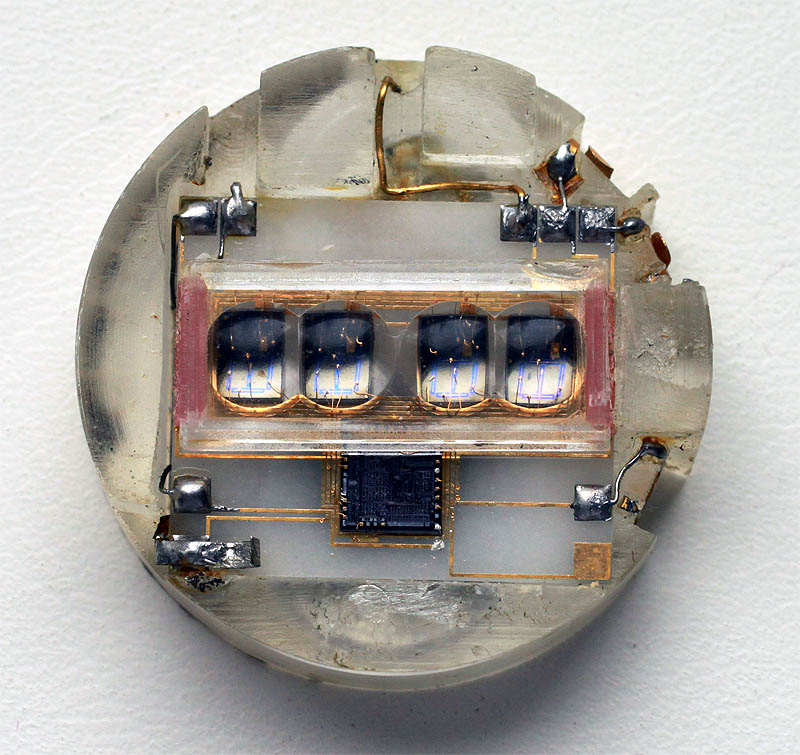

Давно хотел выложить фото прототипного модуля 26369, который планировалось выпускать с 1986 года, но что-то не срослось, хотя фактически было выпущено все - модули, корпуса, паспорта. Судя по подсказке разработка началась ориентировочно в 1983 году, а опытные несколько сотен калибров в уже окончательном дизайне (не керамика, а текстолит) были выпущены в январе-феврале 1986 года.

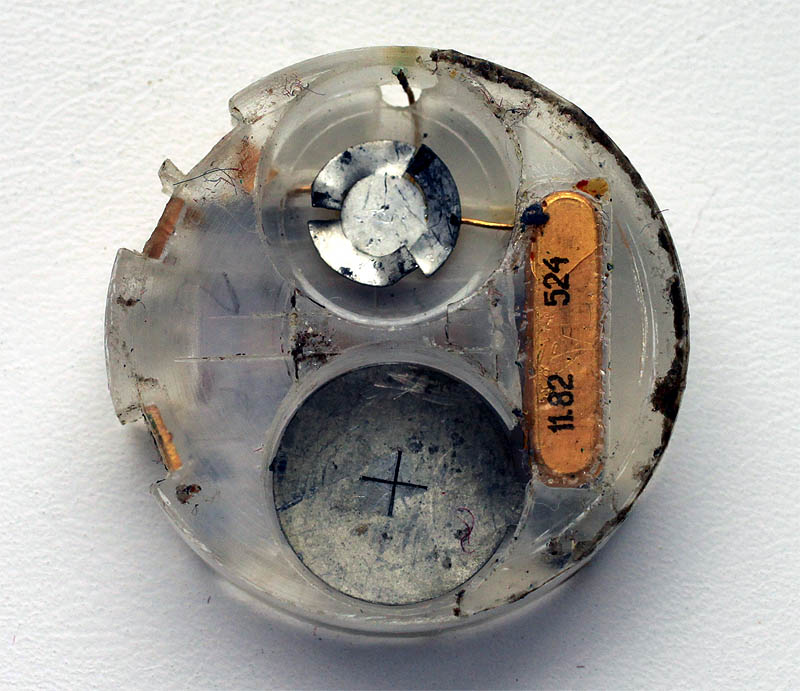

У меня есть еще один такой модуль, и в нем тоже кварц от 11.82 года. Модуль изготовлен вручную из куска оргстекла. Плата керамическая, из всех элементов на плате лишь микросхема, цифровые индикаторы и кварцевый резонатор. Вся силовая начинка и обвязка кварца, делители - все упаковано в один чип, знающий високосные годы и умеющий отображать дни недели буквами. Несмотря на открытый всем ветрам чип модуль подает признаки жизни - все индикаторы работают, хотя генерация и срывается.

[Андрей Бабанин]

Хочется поднять еще раз и тему сотрудничества Пульсара и Интеграла. Собственно в плане информации я не продвинулся ни на йоту. До сих пор я не получил подтверждения такого сотрудничества, но представленные мною образцы говорят об обратном. Мы знаем, что Пульсар начал СЕРИЙНОЕ производство часов 2651 и 3051 в начале 1976 года и первые серийные часы отправились на подарки делегатам 25 съезда КПСС, проходившего в конце января-начале февраля 1976 года. Но одновременно в 1976-77 годах на Интеграле выпускается небольшое количество модулей 3051 и видимо 2651 в том же формфакторе, что и пульсаровский - то есть модули подходят для одного корпуса и взаимозаменяемы без доработки корпуса. Интеграл в отличие от Пульсара сразу начал делать модули на текстолите, сам модуль имеет сходства с импортными по дизайну, где плата жестко вставлена в стакан и распаяна в него, а для защиты все компоненты часов закрыты общим стеклом с линзами. Почему Интеграл? Это и контакты для знакомых 3049, это и прижим батареек винтами, это и закрытие заглушкой отверстия под КПЭ - здесь винт в ранней версии. Это и тип маркировки - краской или маркером, а не выплавление номера на стакане.

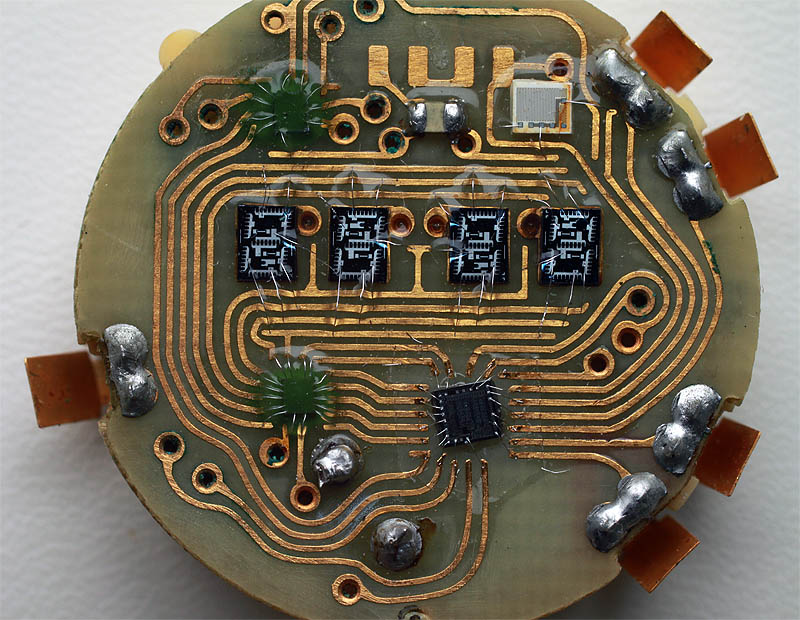

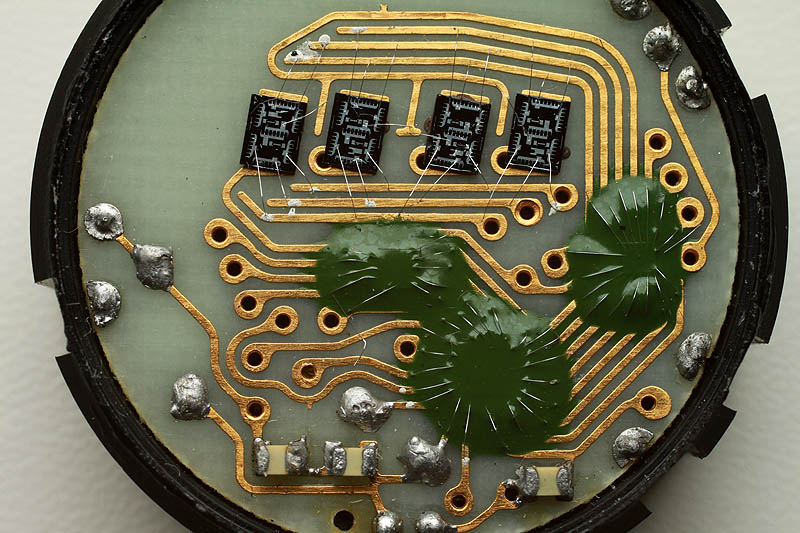

Итак одну схему удалось оживить. Уж не знаю, насколько хватит этого, но для фотосессии вполне хватило. Часы несколько дней вполне корректно работают. Интересно, что индикаторы скорее всего, как в АЛ-308, поэтому и цифры выглядят крупнее и в виде квадратиков, как на самых ранних Электрониках 1 1974-1975 годов.

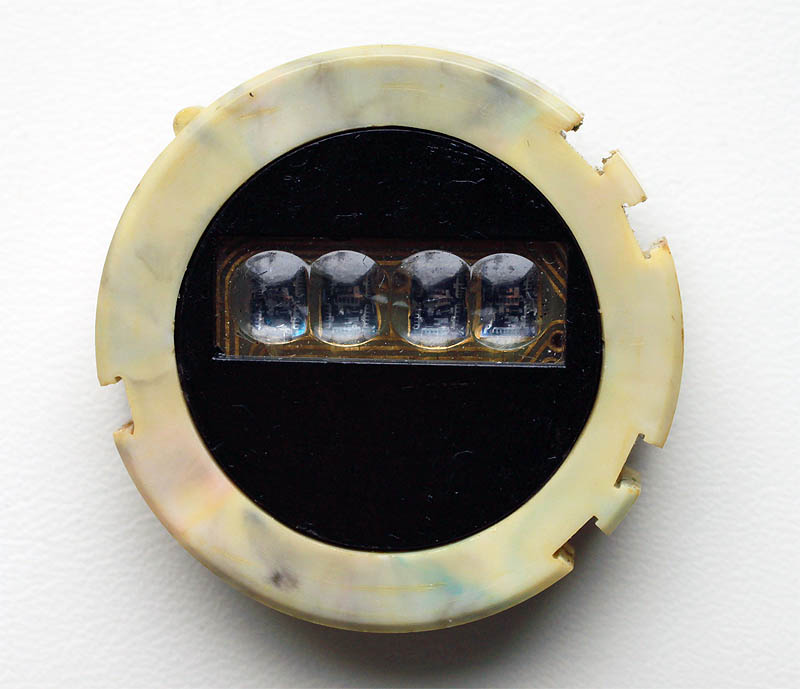

Фото ранней версии модуля. Когда она точно выпускалась - не известно, но их выпущено несколько тысяч штук (около 3000 точно).

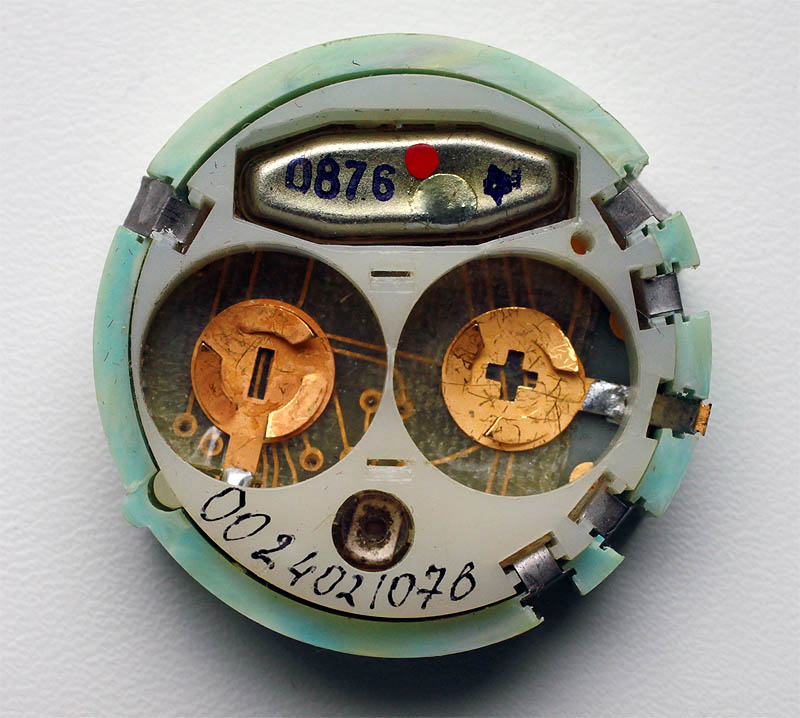

Вторая версия выпускалась в 1976-1977 годах и было выпущено как минимум 10 тыс модулей. В нем уже использованы традиционные для Э1 индикаторы, а также крепеж батареек стал тоже пульсаровский. Мне понравилась резистивная сборка - она нетрадиционная для Э1, хотя возможно и такой тип сборки применялся. Эта версия имеет изначально размер модуля под 26 калибр, но за счет проставки стакана модуль сделан под формфактор 3051.







Интересно, что и ранних было два типа, более тщательное изучение привело к следующему выводу.

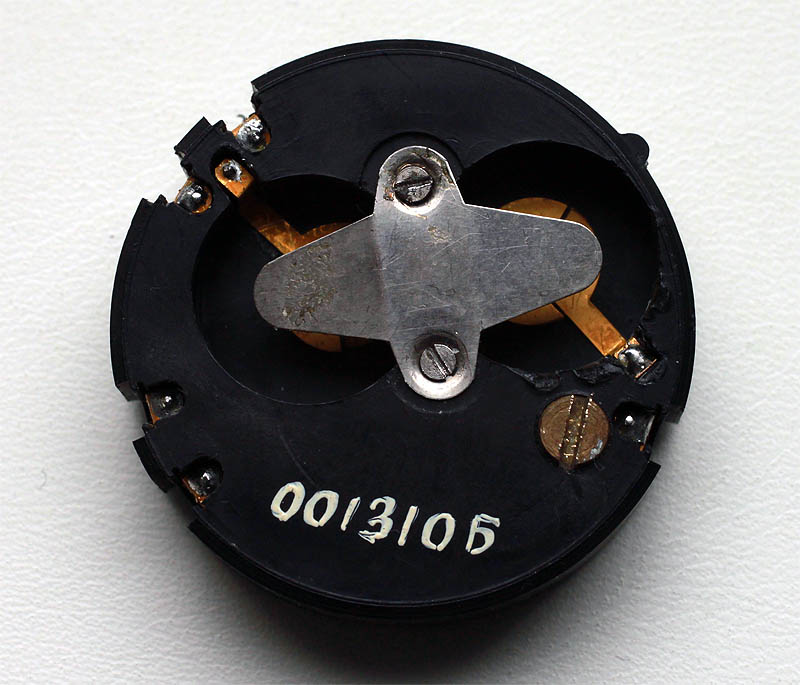

Самые ранние модули Э1 налаживали к выпуску еще в конце 75 года. Их можно датировать по кварцу.
Пока я нашел следующие номера из 1975 года, они как и 3049 имеют буквы А и Б в конце номера:
000546
000737Б
001292Б
001310Б
001533А
002223А
002337А
В 1976 году повсеместно на Интеграле стали вводить дату и месяц в номер, поэтому следующие номера написаны иначе, кроме того, нумерация обнулилась, а дизайн модуля был слегка изменен
0176 00906Б
0476 02944Б
Следующие модули (второй тип на фото) обнаружились такие номера
002402 1076
007362 0577
008715 0677
009779 0677

Поэтому видимо модулей было еще больше

[Андрей Бабанин]

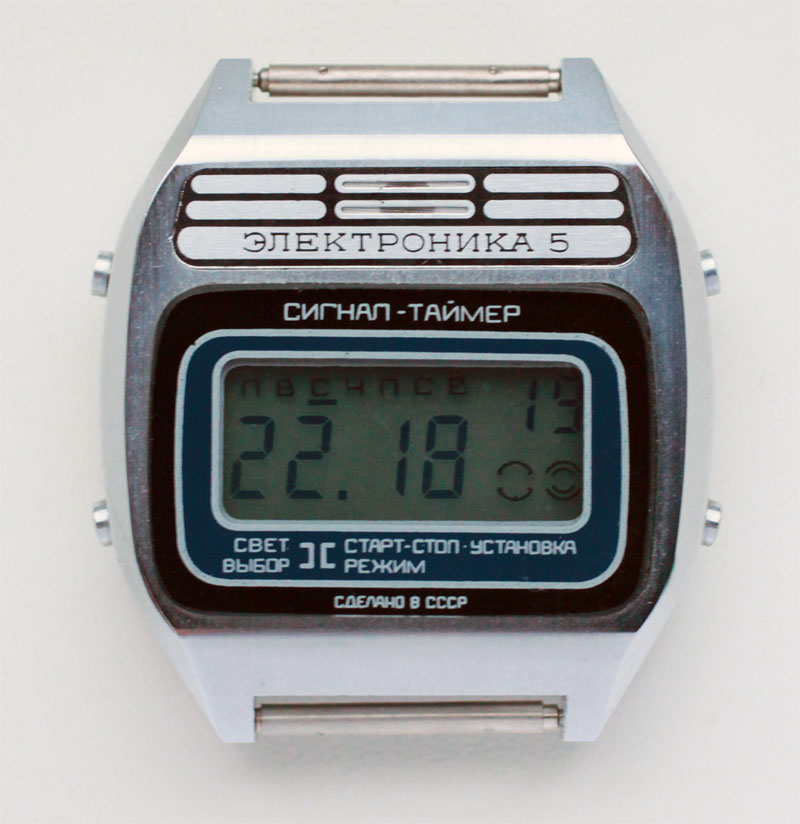

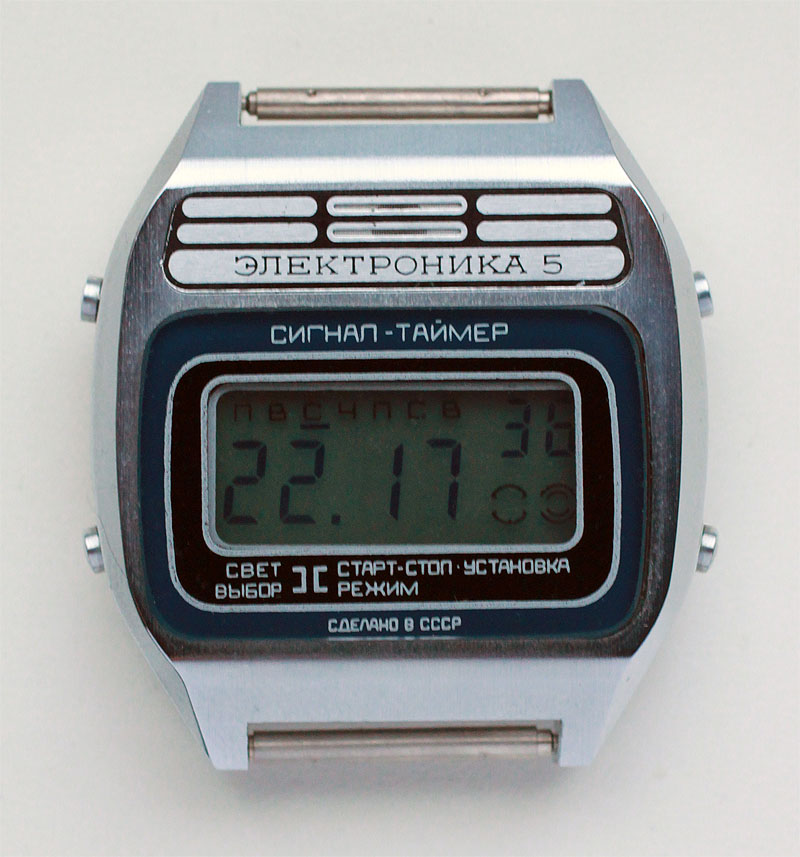

Я не так давно писал о Сигнал-Таймере
http://forum.watch.ru/showpost.php?p...&postcount=764
Интересно, что были и варианты стекол под традиционный корпус 208.

[Андрей Бабанин]

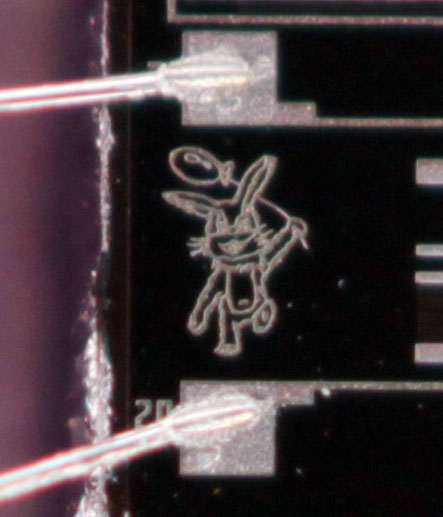

Подниму тему макро в связи с еще одной найденной картинкой на чипе. Итак нашелся Зайка! И это на чипе самых ранних часов Э1 конца 1973 года. Также попытался переснять изображения других персонажей. Буратино еще достаточно крупный, а вот Чебурашка настолько мелкий, что опять едва получился. Хорошей оптики фотоаппарата просто не хватает. Изображения мультяшных персонажей сняты при одних условиях съемки, видно насколько Чебурашка меньше. Этому есть объяснение - сам чип уже уменьшенный и изготовлен до января 1978 года.
Итак Зайка - самый ранний мультяшный персонаж, который мне попался.

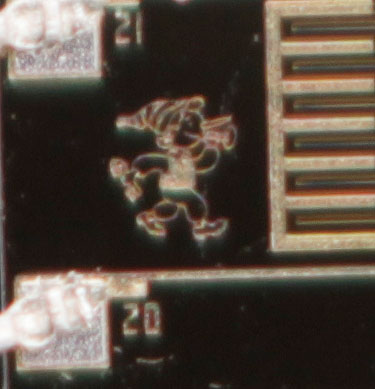

Буратино



Чебурашка

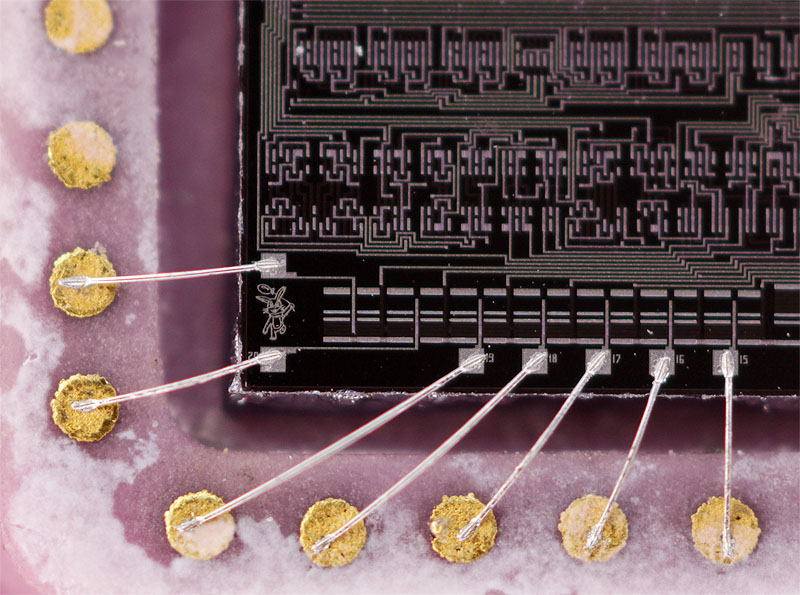

Часть чипа с Зайкой (с Буратиной такой же по размерам чип)



Чип с Чебурашкой

[Андрей Бабанин]

Удалось починить замечательные ранние часики Э1, которые выпускались ориентировочно в 1974 году. Их отличительный признак - расположение кнопок как на обычной Э1, но кнопки на герконах. Также дисплей смещен в верхнюю часть часов.

[Андрей Бабанин]

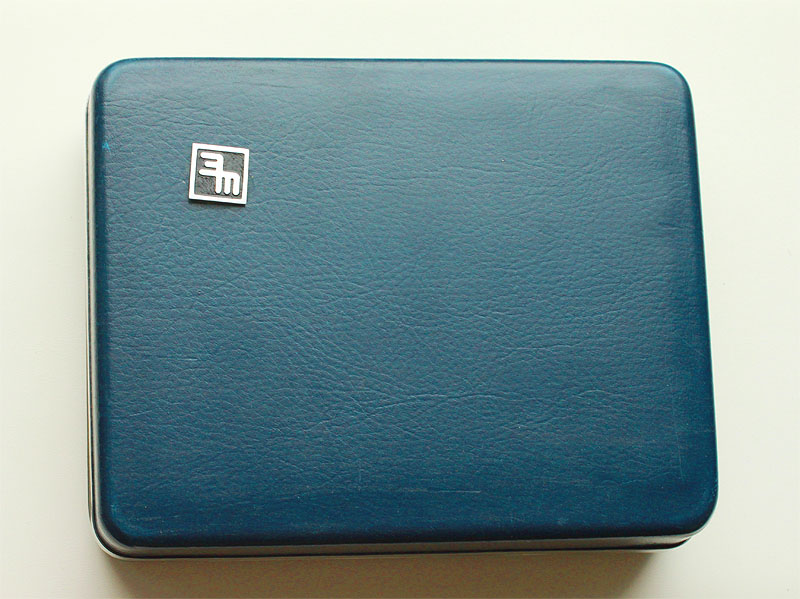

Разбирал свои коробки, нашел синий вариант. Что ж, неплохо смотрится в синем (обычно такие коробки в черном цвете).





Заодно опубликую фото достаточно нестандартной пластиковой коробки. Она меньше по длине и ширине на несколько миллиметров обычной черной пластиковой коробки, да и надпись курсивом на коробке в целом нечастая.
