Постараюсь плавно завершить на время с часами с гибридной индикацией, где видимо при нажатии кнопки подсветки загоралось светодиодное табло. Сходные часы на западе были в конце 70-х, но быстро пропали с развитием подсветки. К чему в СССР в 87-91 годах разрабатывали такие часы мне не ведомо. Часы не дошли даже до стадии образца, видимо. Хотя кто знает? Я попытался сделать их наиболее похожими на готовые часы, ну по крайней мере одну модель, показавшуюся мне наименее сырой, то есть ближе всего к окончательному образцу. Модуль совсем ненамного больше модуля от Э55, наиболее близкого по функционалу. К сожалению, модуль круглой формы мне так и не попался, поэтому я изготовил муляж.

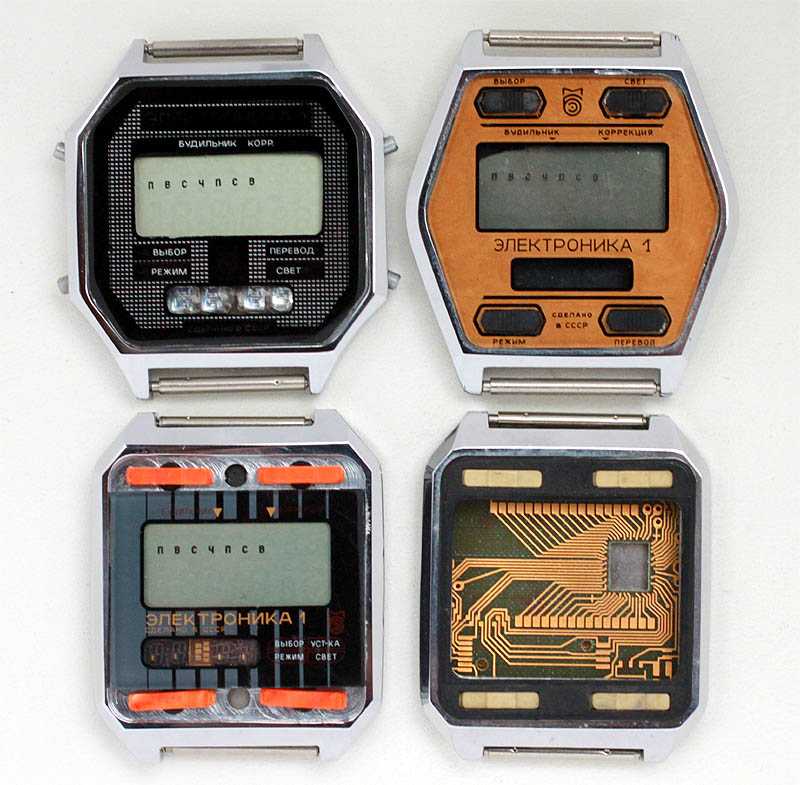

Итак, выкладываю известные типы оформления, плюс еще одна вариация была на позитиве (уже выкладывал ранее).
Часы отличаются расположением светодиодного дисплея (по центру или сбоку, выше-ниже).



Надпись позолотой почти не видна, но все же видно, что сделано в СССР, а также надпись "Электроника 1". Я не ставил красный светофильтр, но он тоже скорее всего был.

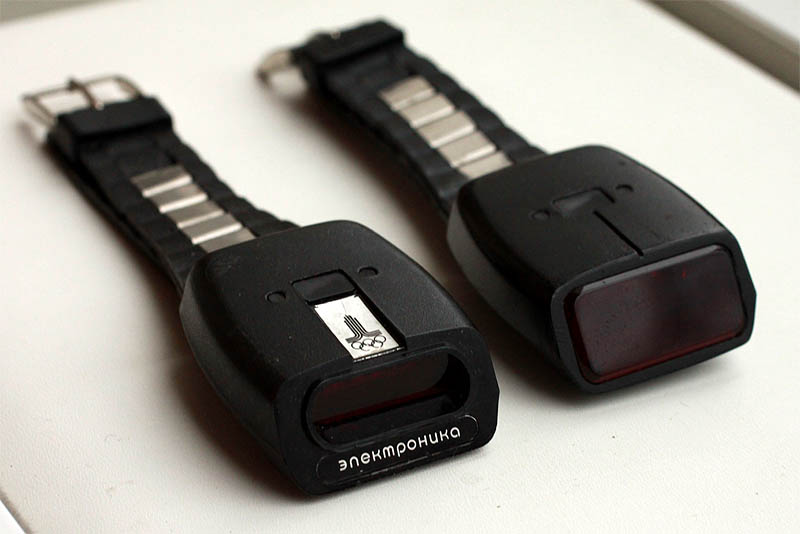

Как-то осталось без внимания еще одно оформление Погони-М. Оно так же пластиковое, имхо более удачное.

[Андрей Бабанин]

Давно не писал. Сегодня тема желтых.
Нашелся еще один ЗиМ. Если первый имел номер 0175, то второй - 1208. Весьма неоднозначные из этого выводы. То есть часы делались в количестве. Жаль, что будет сложно что-то узнать про начало производства часов на ЗиМ и в какой мере оно было налажено. Есть основание считать, что и сборка модулей могла осуществляться на ЗиМ. Это будет также темой для исследования.

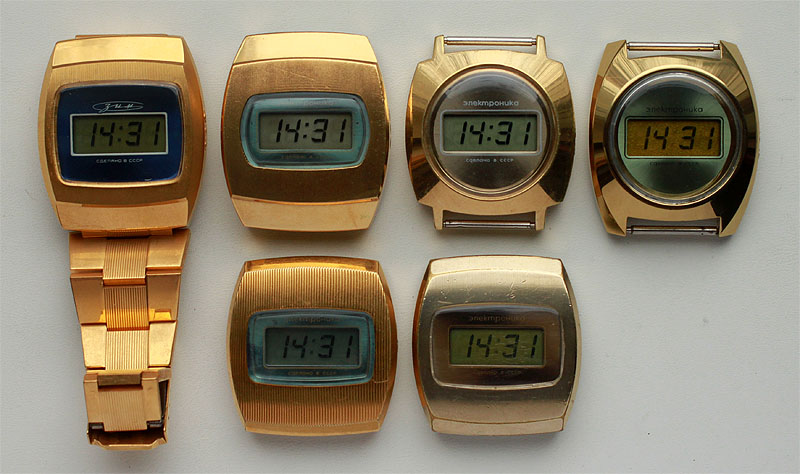

Групповое фото позолоченных моделей 3049. Есть подозрения в оригинальности покрытия у двух образцов, но так или иначе интересно оценить, как часы смотрятся в позолоте, а не хроме.

[Dvajdidva4]

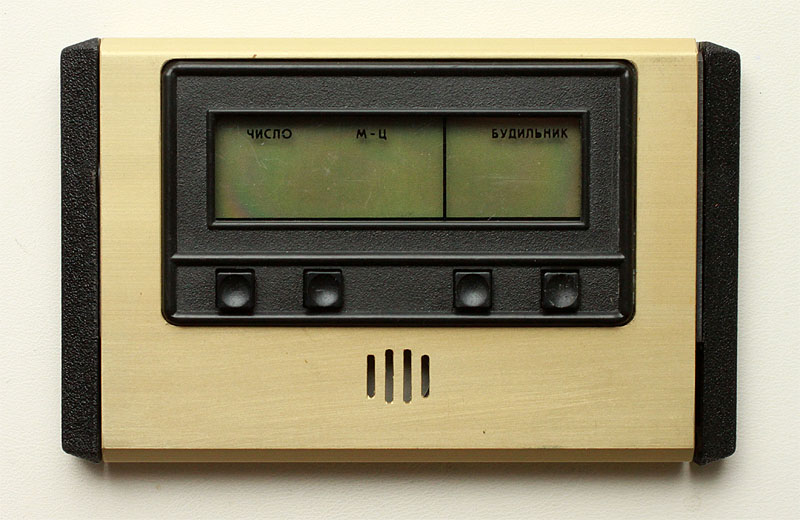

Вот интересная Электроника 5

[siealex]

Обычная серийная 209.

[Андрей Бабанин]

Продолжу тему по Электронике 1.

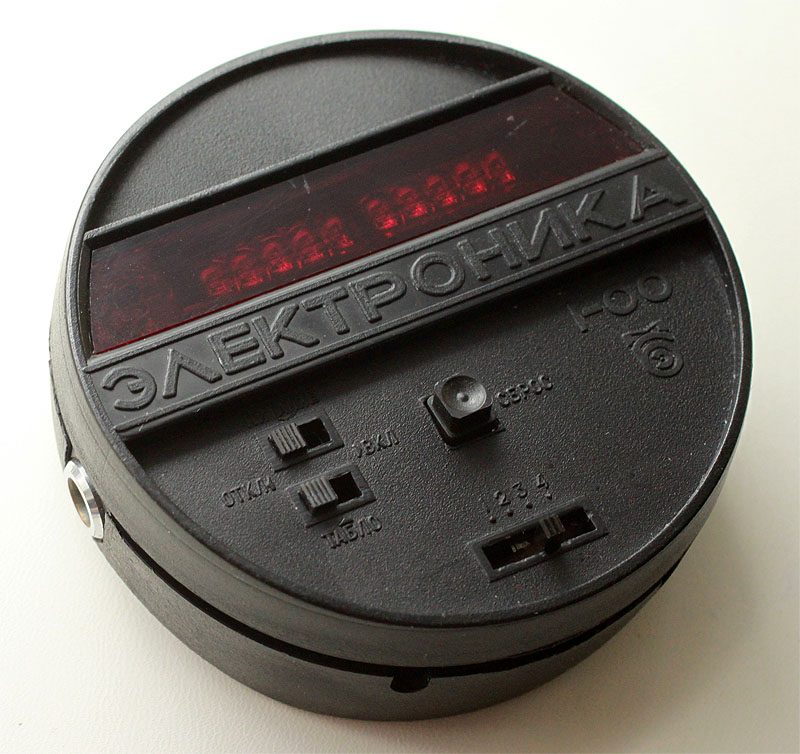

Попался корпус от секундомера 1-06. Я сделал муляж часов для лучшего понимания, как они выглядели.

Итак, секундомер имеет 4 режима работы, сверху на торце кнопка старт-стоп, по центру сброс. Слева и справа разъемы для внешних устройств старт-финиш.

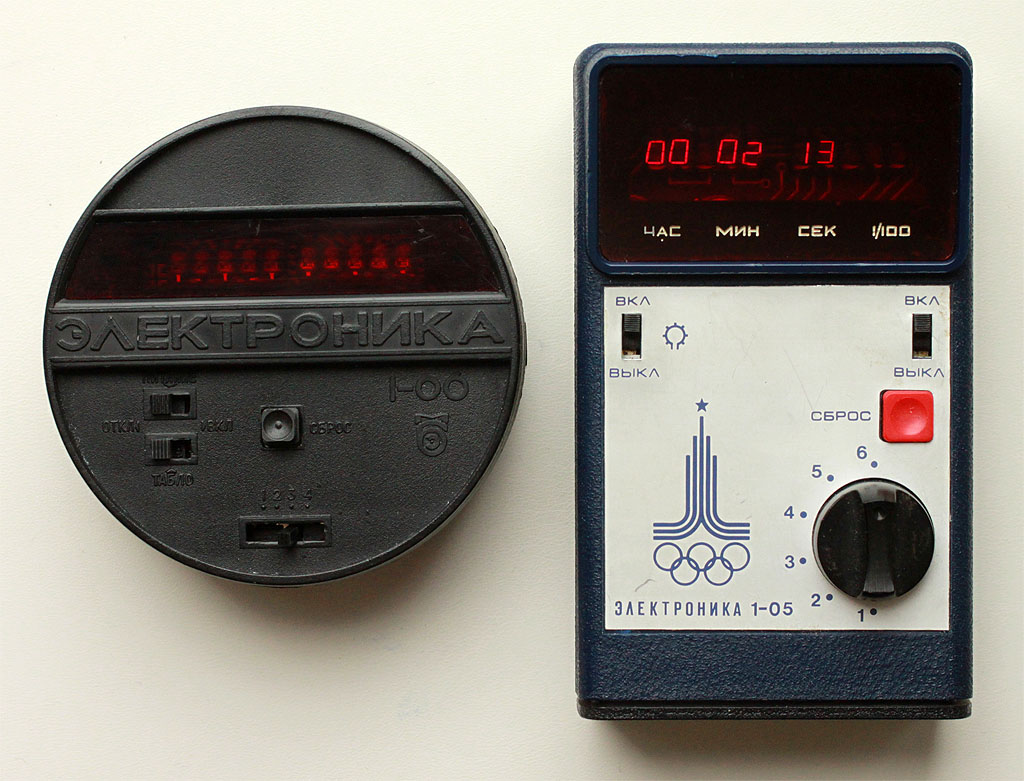

В сравнении с 1-05

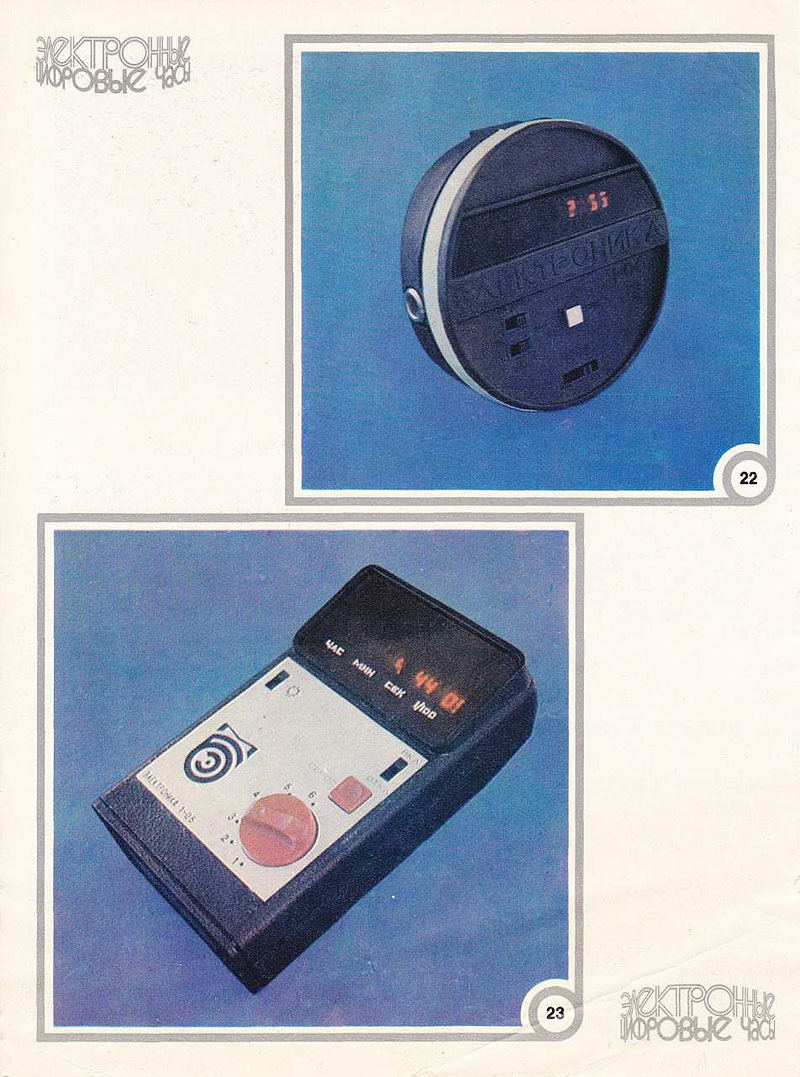

Скан из каталога 83 года

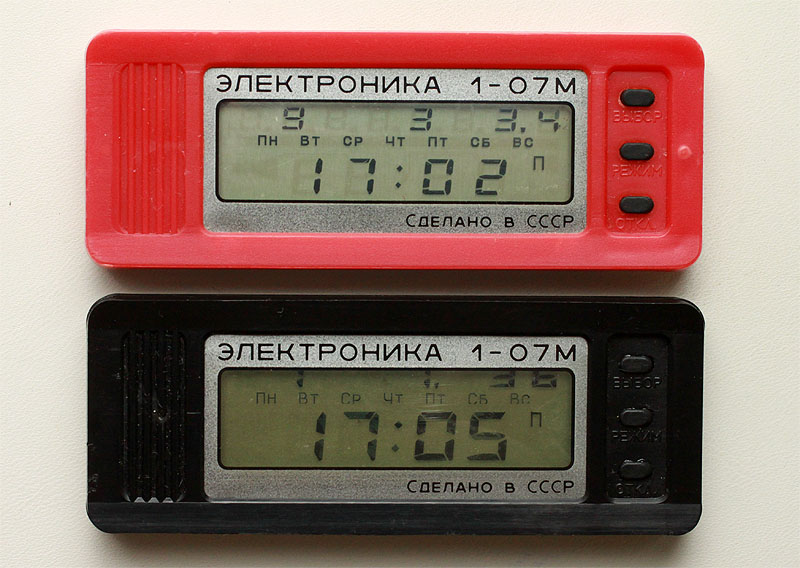

Интересный дисплей попался в 1-07, он даже не влезает в окно, но при этом полностью аналогичен другим дисплеям. Отличается размерами и толщиной сегментов.



Сделал еще один муляж, хотя чуть позже сделаю рабочими часами - плата целая. Как я понимаю, один из вариантов 1-10, в котором вместо головки сбоку присутствует 4-я кнопка спереди.

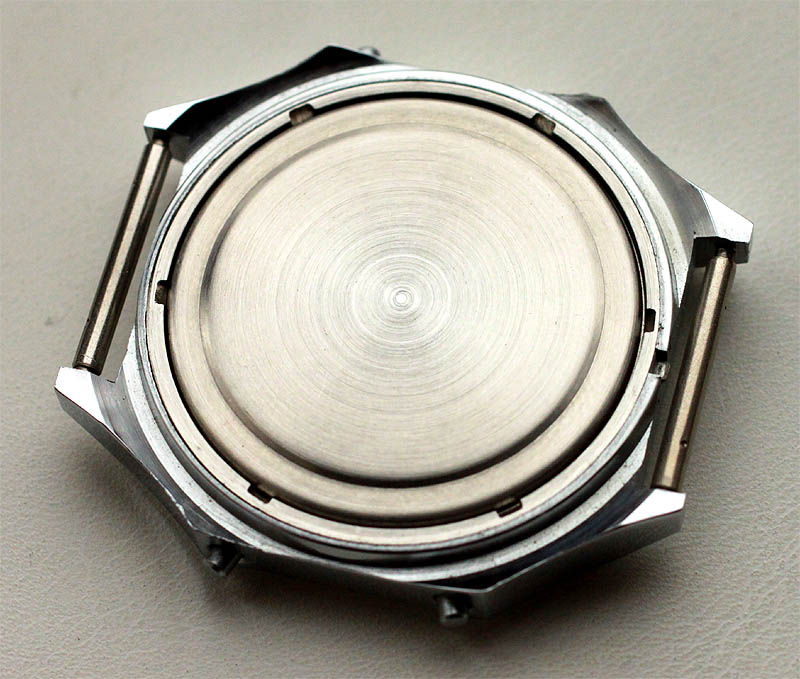

Этот корпус уже был на групповом фото Э1, но был без стекла. Наконец-то вооружился напильником и выгрыз стеклышко. Теперь не стыдно показать задумку. Крышка латунная хромированная. Браслет такой и стоял - от Э1 телевизора, но со снятыми самыми большими звеньями и переточен под 20мм. Дизайн спорный, но что делать, завод был в поисках своего фирменного стиля.





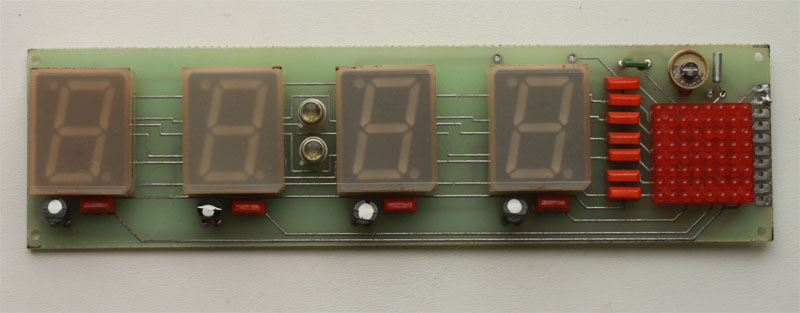

Это плата от совсем поздних часов - на деталях 93 год. Интересно, что в красной коробочке обычный чип от Э1. 11 транзисторов на плате нужны для питания индикаторов. Понравилось двоеточие между цифрами - светодиоды? Ничего не знаю про такие часы, может кто просветит.

[siealex]

Понравилось двоеточие между цифрами - светодиоды?

АЛ102АМ (или БМ). Кстати, не раз видел эти светодиоды с военной приёмкой.

[Андрей Бабанин]

Думал, где разместить - здесь или в Э1, но решил все же здесь.

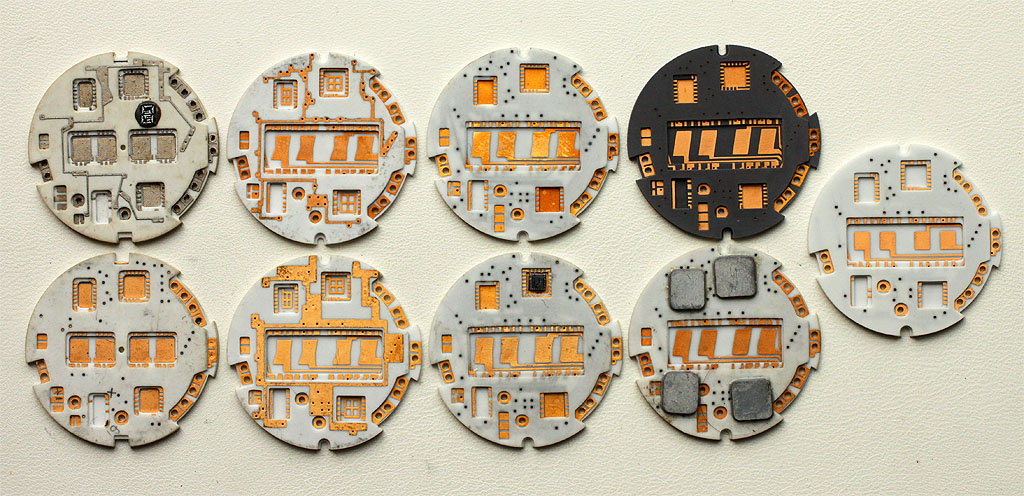

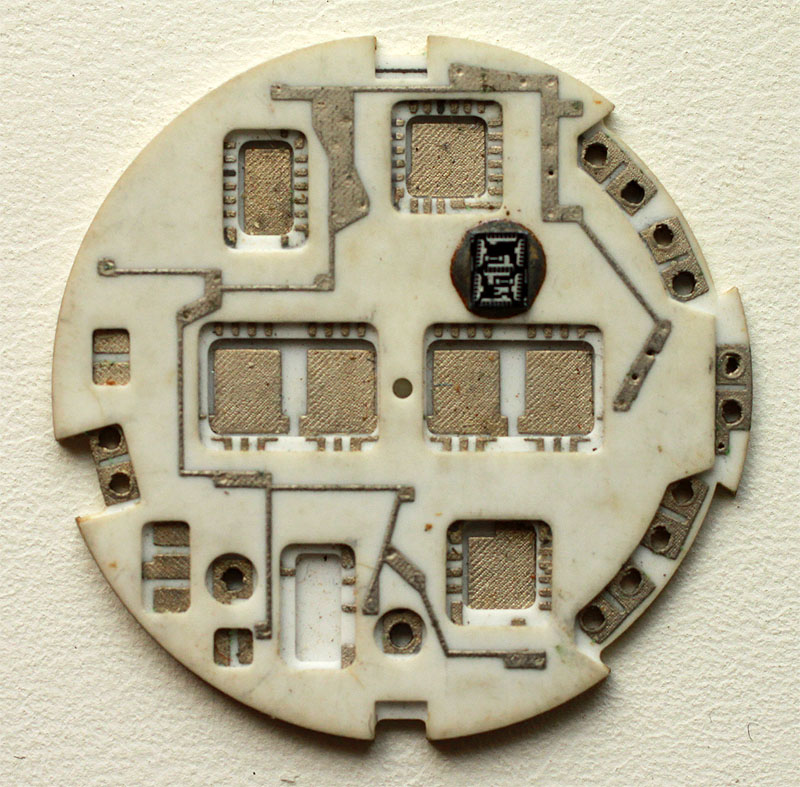

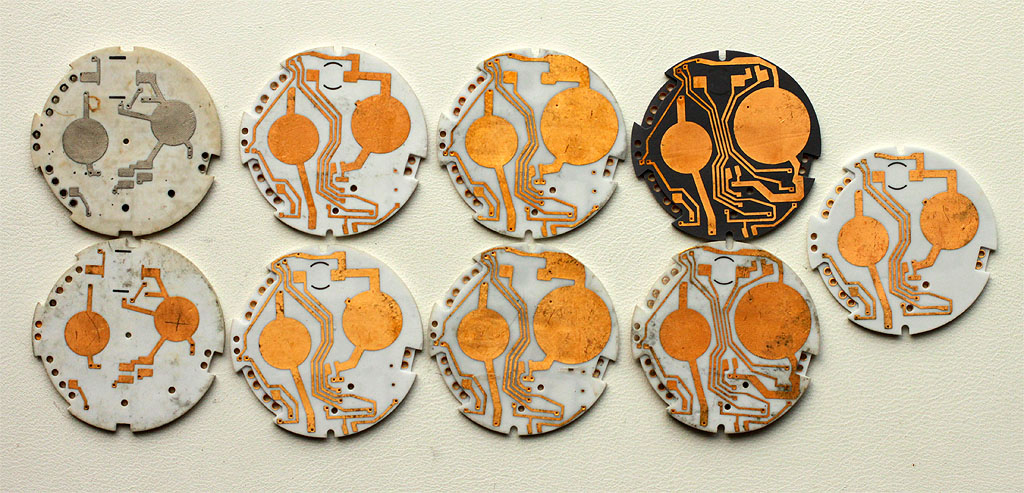

Выкладываю несколько вариантов керамических плат для Э1. Как видно, процесс не стоял на месте. Понравился вариант, где цифры размещены парами. Вроде разместил в хронологическом порядке. С третьего ряда уже попадаются в модулях.







Замечу еще про одну работу завода - снижение напряжения питания модулей. Модуль Э1 вполне работает от 1,5В, но требует 3В при включении индикации. Это один из модулей, на которых экспериментировали с напряжениями. У меня с десяток таких модулей прекрасно себя чувствуют, что подтверждает теорию. В модуле с 3 кнопками 26369 уже изначально в конструкции было заложено 2 питания - 1,5В для схемы и 3В для светодиодов.

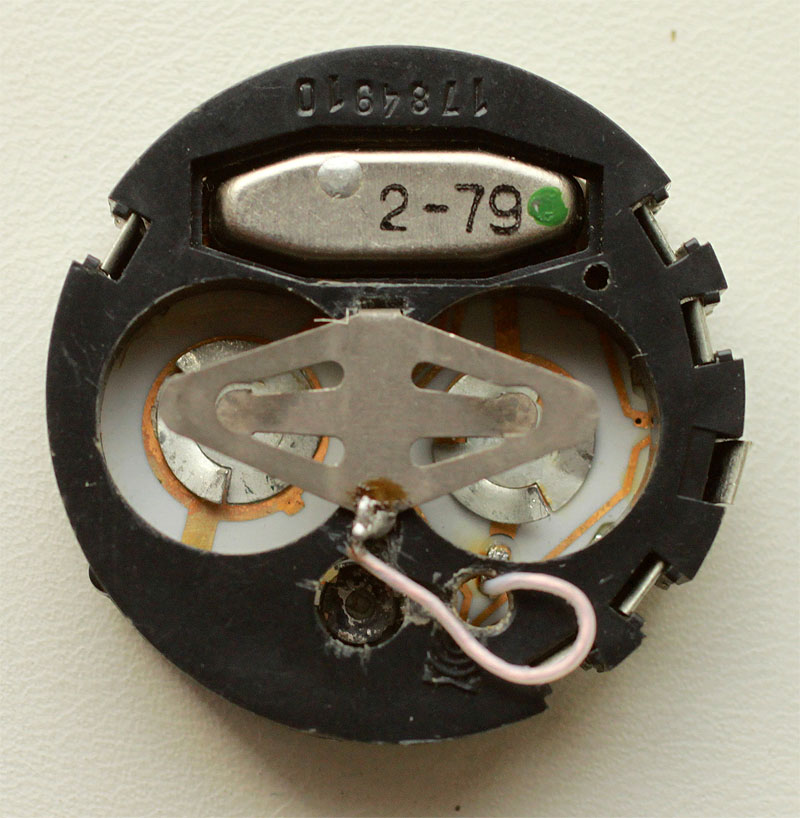

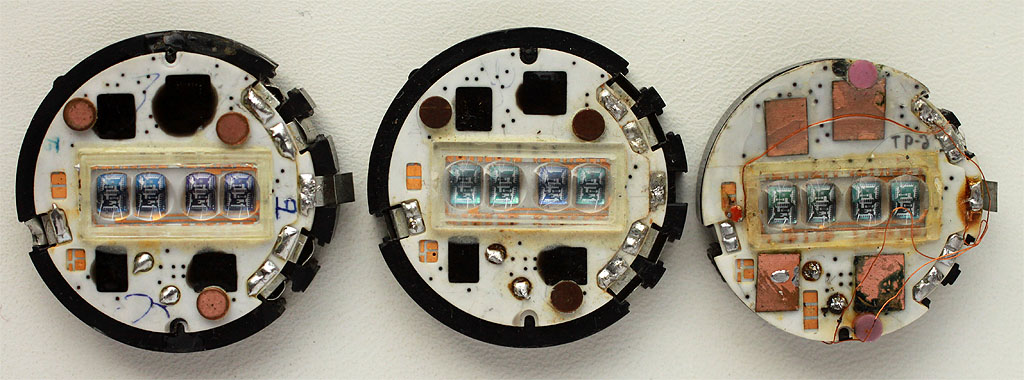

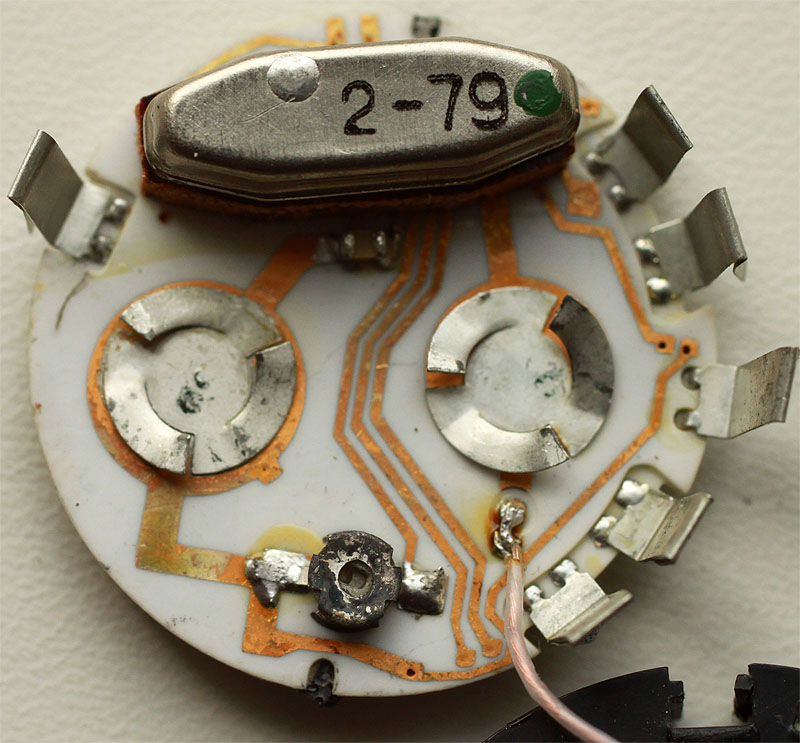

На первом фото дополнительный проводок, забирающий питание лишь с одной батарейки. На втором фото виден обрыв дорожки (заводской) для разграничения цепей питания 1,5 и 3 В.





Напоследок модули с нетипичным сокрытием схемы и ключей. Что-то выкладывал ранее.

[Андрей Бабанин]

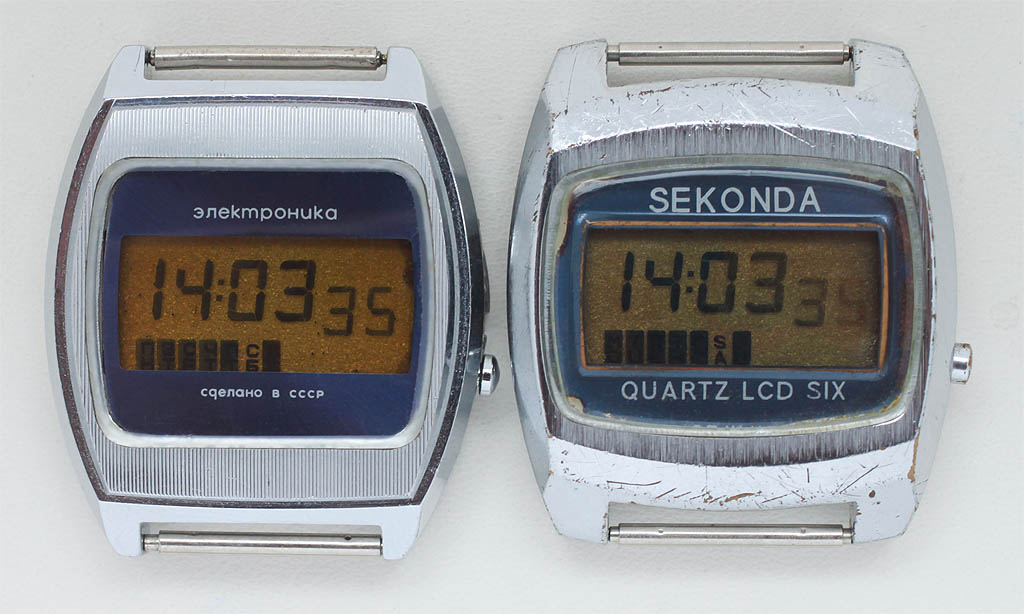

Все же привел к соответствию часы. Часы января и февраля 77 года, дисплеи производства Транзистор, январские, самые ранние из пока известных.

[siealex]

ЗИЖК-3, вау... кстати, сколько их было выпущено, что-нибудь известно?
Что интересно, у Харитончука 202 модель на рисунках изображается именно с этим дисплеем.

[Nbd7]

Спасибо огромное Андрею Бабанину за то, что делится раритетами из своей коллекции, всегда радует, что до сих пор ходят, и уверен, что большинство точно, в паспортных пределах. Интересно, если первые выпуски электронного Совчаспрома (Япончаспрома и т.д.) ходят 40+ лет, то получается, что часы начала-середины 80-ых (расцвет электронных, как например, Электроника 53-55) должны пройти 100+ лет? Я конечно не доживу, но - интересно... А если менять износившиеся от времени детали, ну там кварц (кто умеет), ЖКИ, резинки...? То и больше? Где предел?
