Миниатюра очень сильная, хорошая. С учетом времени выпуска часов и их редкости, достойна отдельного изучения. Очень по доброму! Я так понимаю, что все часы с одного источника?

[Андрей Бабанин]

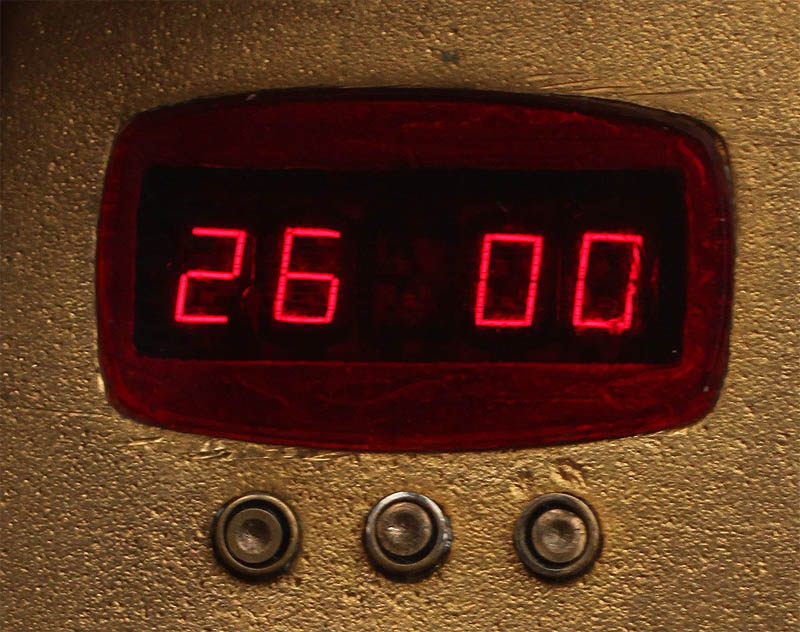

Вернусь еще к мало изученной теме карманных часов. Часы имеют рабочее напряжение 3 В, логика близка к обычной Э1, но все же имеет отличия. Так при отображении секунд одновременно отображаются и минуты. Это немного похоже на режимы работы секунд в ранних 203 и 204, но там отображались лишь единицы минут, здесь же видны и десятки. В остальном разницы от ранней Э1 нет, ибо компоненты для создания часов те же.

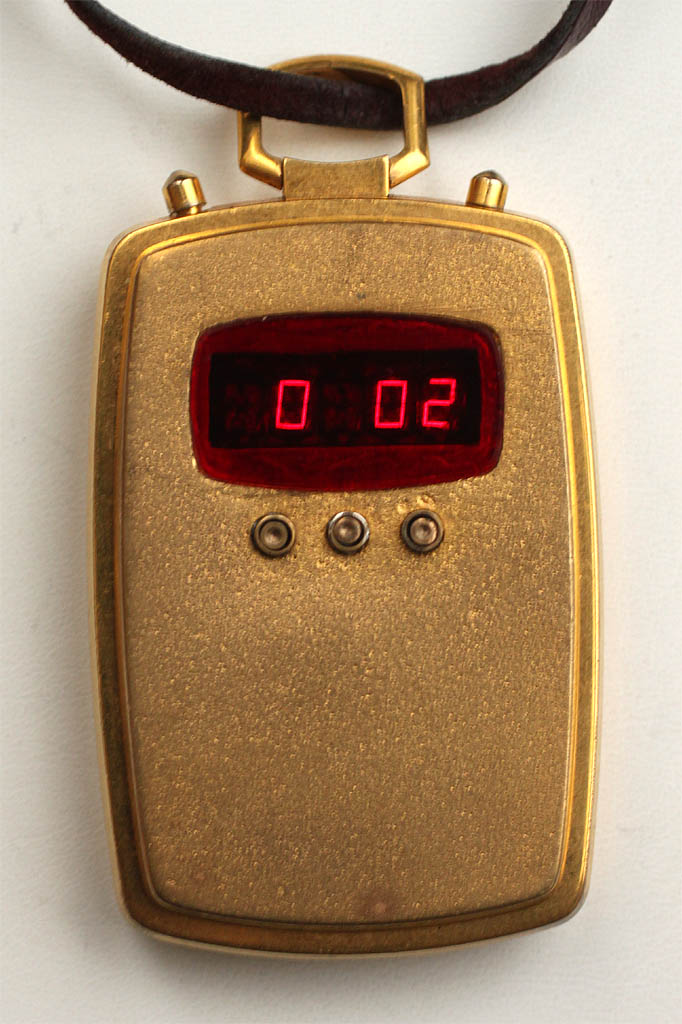

Кратковременно нажата правая кнопка - отображаются часы и минуты



Нажата и удержана правая кнопка - отображаются минуты и секунды

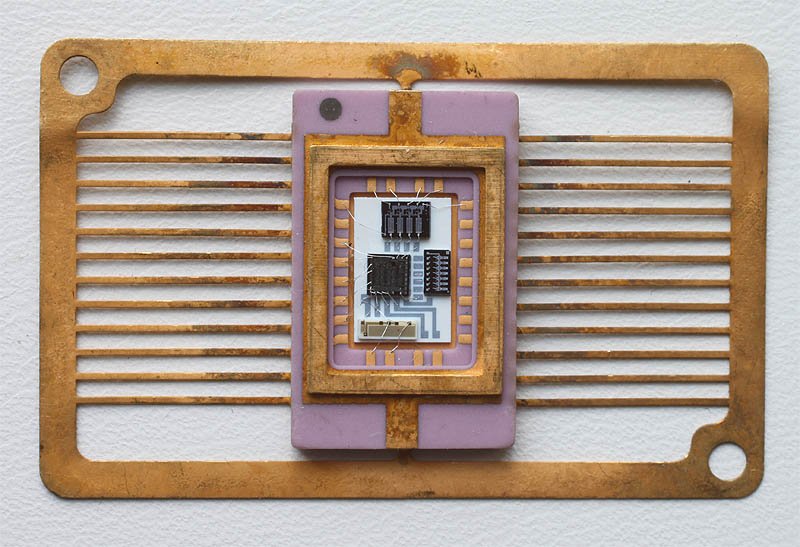

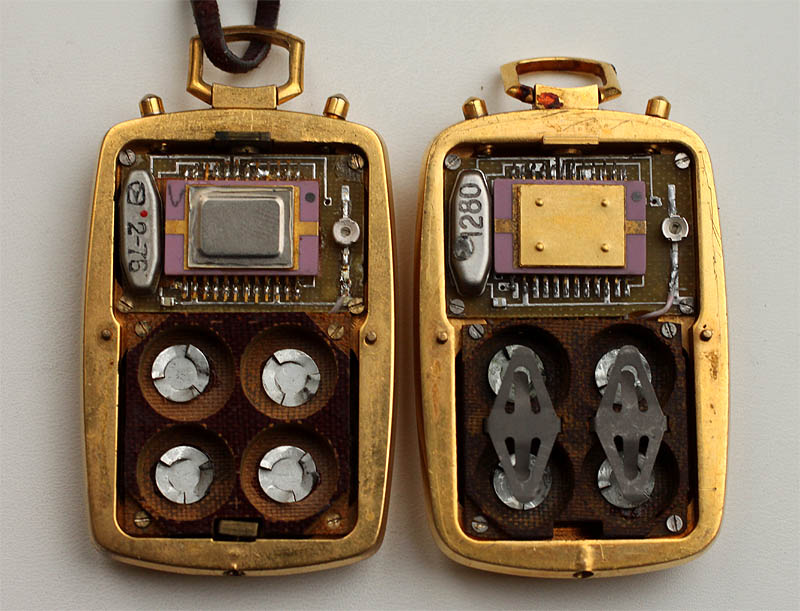

Микросборка внутри - компоненты от Э1 - чип, два ключа и резистивная сборка

[siealex]

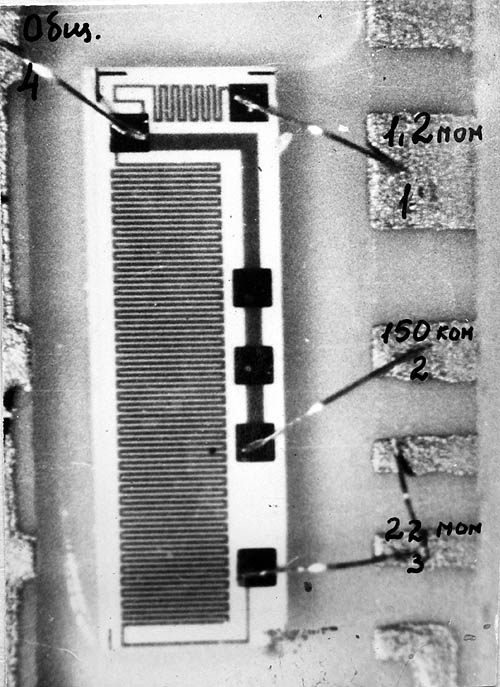

Длинный-длинный резистор в микросборке - случайно не 22 МОм?

Так при отображении секунд одновременно отображаются и минуты. Это немного похоже на режимы работы секунд в ранних 203 и 204, но там отображались лишь единицы минут, здесь же видны и десятки.

Я так делал в Э-1-подобной прошивке для часов на ATmega.

[Андрей Бабанин]

[siealex]

Ага, таки тот самый резистор.

[Андрей Бабанин]

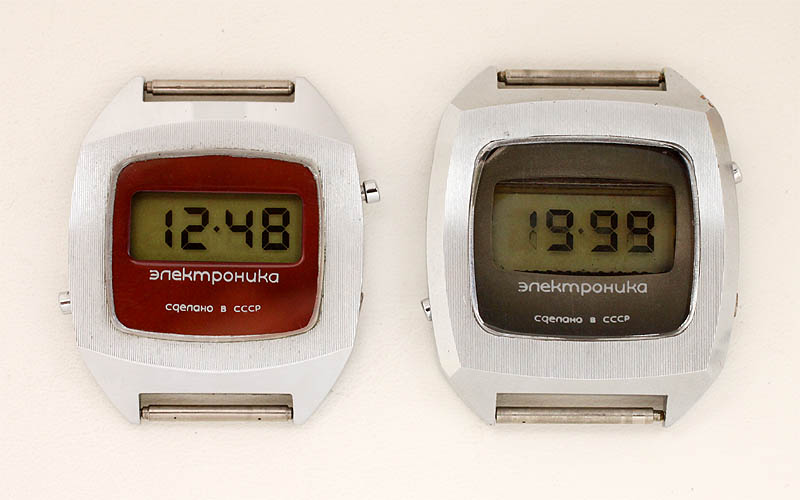

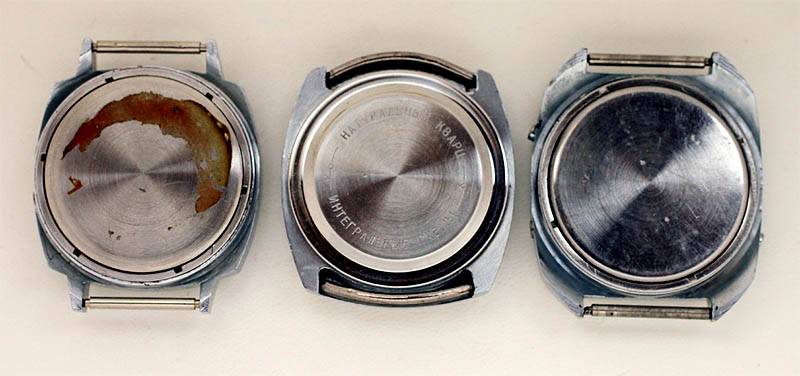

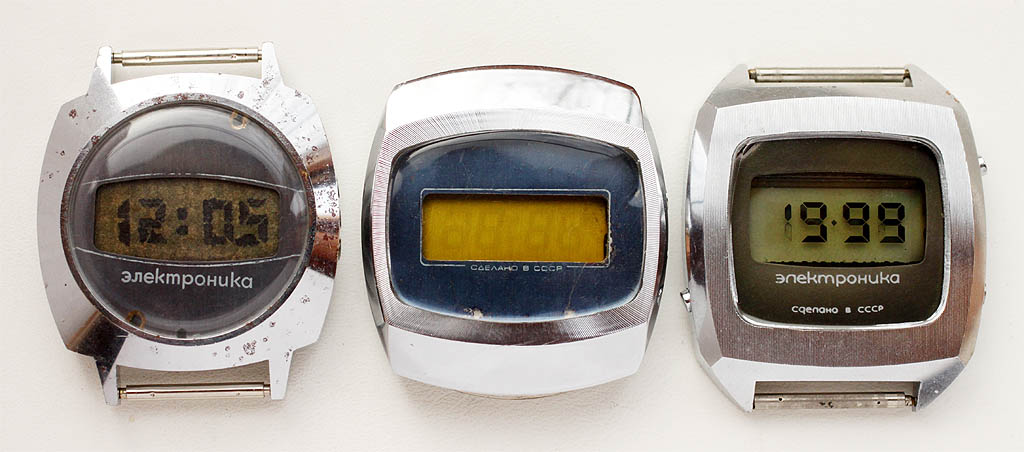

Муляжи Электроник тоже темка интересная. Именно они позволяют понять лучше, что и как задумывалось, какие были работы над ошибками. Первых две достаточно давно, последняя и дала повод для фотосессии. Вторую и третью собрал сам, поставив дисплеи и стекла.
Первая - некая уменьшенная версия 3049. Размер ушек 18 мм, модуль от 3049 не встает ни по высоте, ни по диаметру. Возможно это корпус под один из ДРС проектов, не думаю, что это продолжение линейки, то есть корпус скорее всего из 1974 года. Маска имеет два отверстия для крепления к модулю. Маска очень сходна по размерам с маской второго муляжа.
Вторая - по диаметру четко под 3039, но корпус существенно ниже, так что модуль вошел лишь без задней крышки (примерно на 2 мм ниже, чем 3049). Размер ушек 22 мм, по стилю опять же 74 год, скорее всего что-то под ДРС или пробный вариант часов с эффектом поля. Маска имеет 2 отверстия для крепления к модулю.

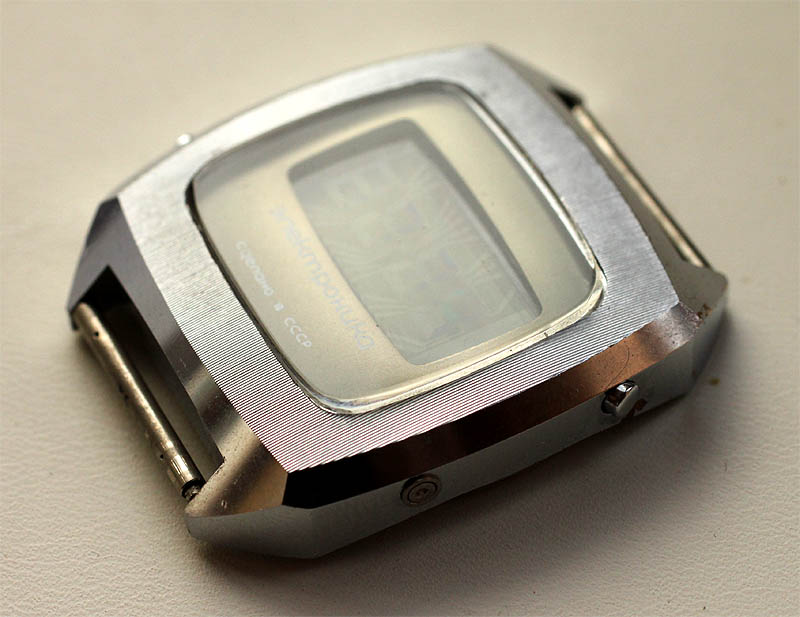

Третий корпус очевидно 77 года - пробная версия 204. Модуль 204 болтается, размер корпуса 32,5 мм, а не 30 мм, поэтому в него комфортнее входит модуль 3049 или 30350. Дисплей 204 тоже не совсем подходит к маске. Видны дорожки дисплея и его технологические зоны. Маска не имеет никаких способов крепления, только вырез под дисплей. Внутрь шикарно встала обойма от модуля производства Гонконг под 2 батарейки. Дисплей от 204 также встал в обойму как влитой, что позволяет сделать ряд выводов о возможном существовании прообраза модуля. Безусловно алгоритм работы и компоновка модуля крайне напоминают швейцарский ESA9315

[siealex]

Первая - некая уменьшенная версия 3049. Размер ушек 18 мм, модуль от 3049 не встает ни по высоте, ни по диаметру.

Тут упоминался экспериментальный модуль наподобие 3049, только меньше размером и на одной батарейке. Не этот случайно?

[Андрей Бабанин]

Все же не удержался и сделал замеры. Единственный модуль, что встает, как влитой - от Микромы, причем нашел несколько модулей с тремя кнопками! Винты крепления маски почти на местах винтов, стягивающих модуль, а позиционирующее отверстие в маске четко соответствует шипу модуля Микромы. Поставил бы проставочное кольцо, но оно от двухкнопочной модели, не хочу переделывать. Ясно, что при создании часов разрабатывались модули, похожие на Microma, впрочем эта информация не нова

В уменьшенной подушке проставочное кольцо малой толщины, диаметр внутренней части корпуса соответствует женской Микроме

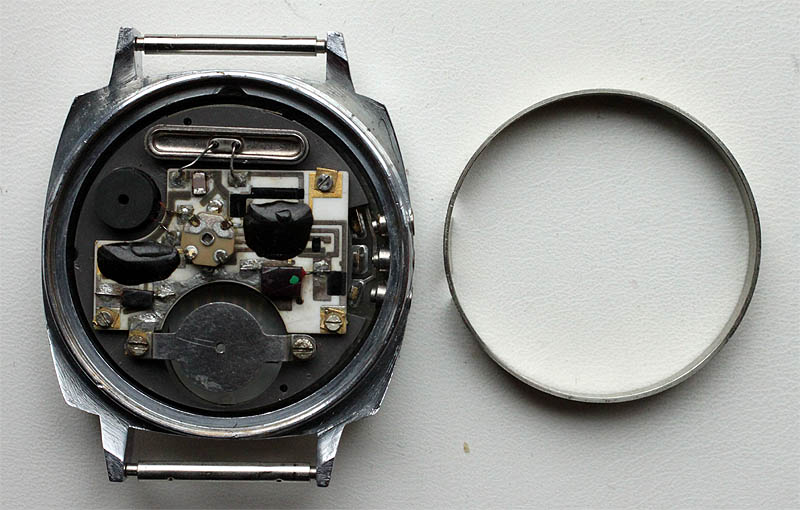

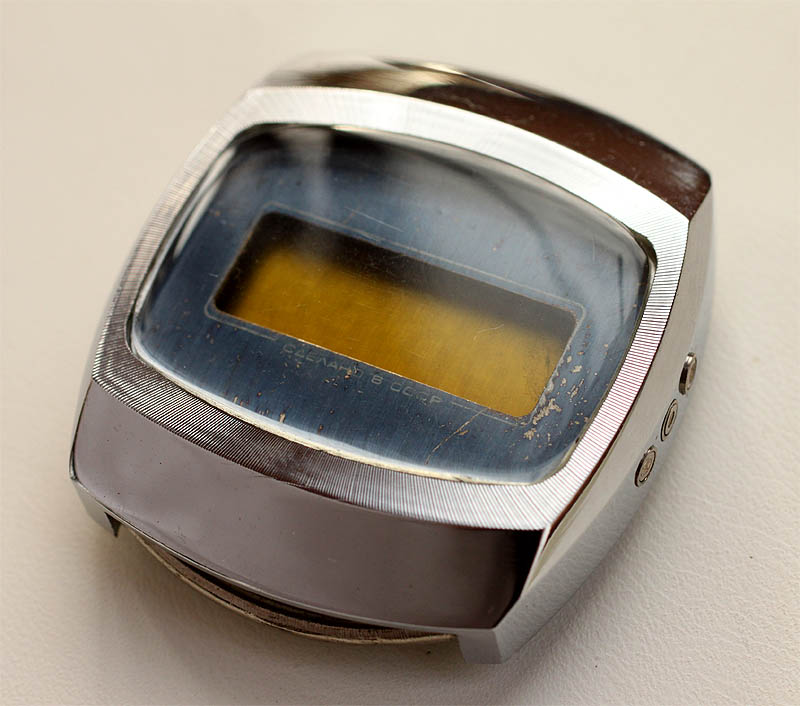

Корпус с синим циферблатом по внутренним размерам соответствует мужской Микроме, для установки модуля подходит утолщенное проставочное кольцо от мужской Микромы.

[Андрей Бабанин]

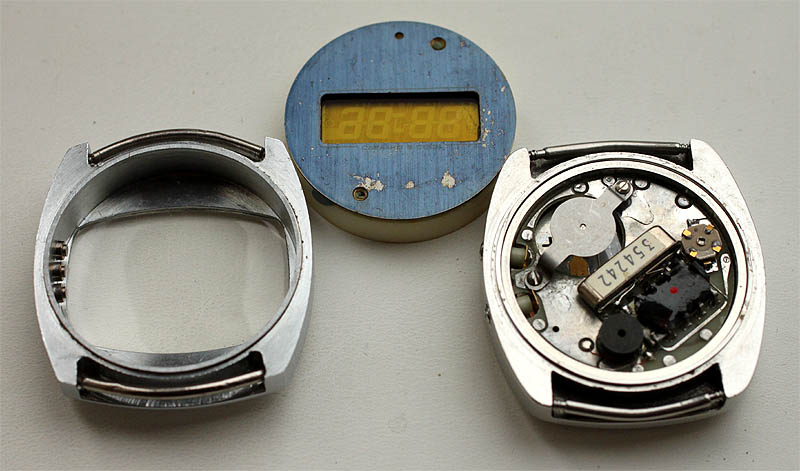

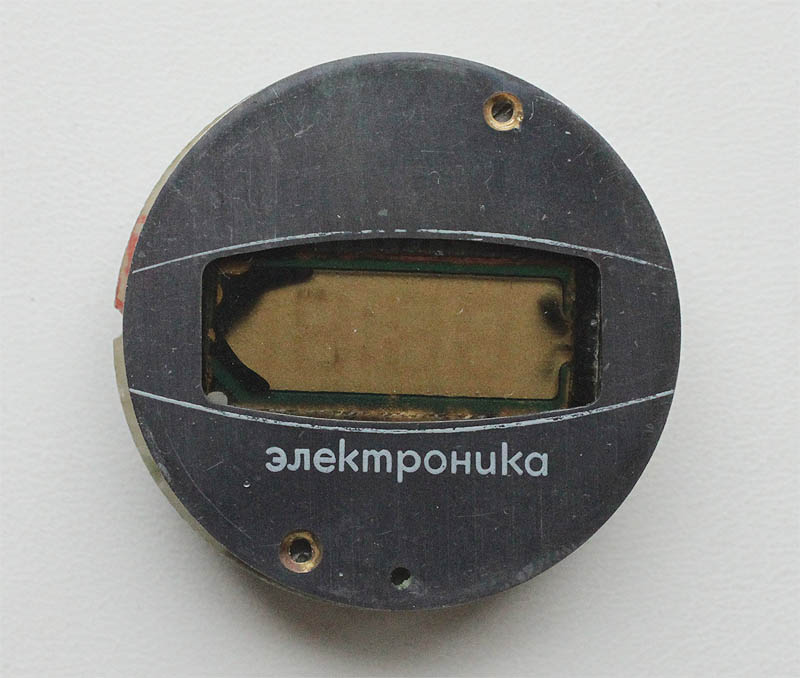

Небольшое визуальное сравнение модулей от прототипной ДРС Электроники и ранней Микромы 1972 года
Батарейный отсек повернут на 90 градусов, дисплей смещен от центра вверх.





Контактные группы в виде проволочек у обоих модулей.

[Андрей Бабанин]

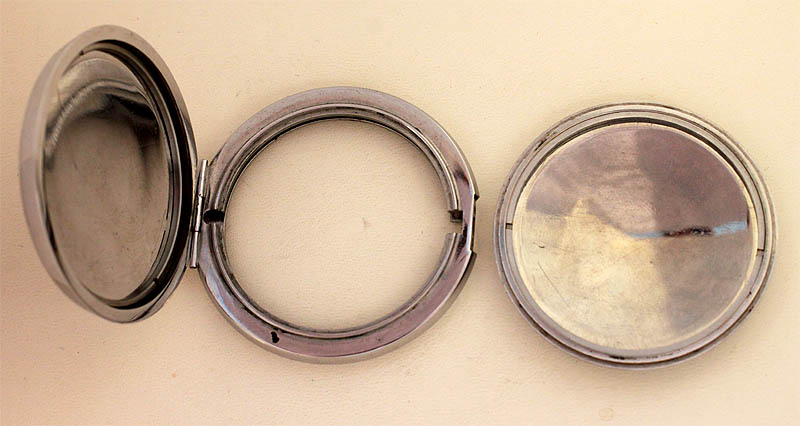

Не поднимал эту тему, но пришло время и ее начать. Хотя она скорее всего так и останется малоизученной. Помимо карманных часов в виде брикетика с вставками из камня делались и карманные часы традиционной круглой формы, с кнопкой открывания крышки, пружинами откидывания крышки и фиксации крышки. Задняя крышка - хлопушка.

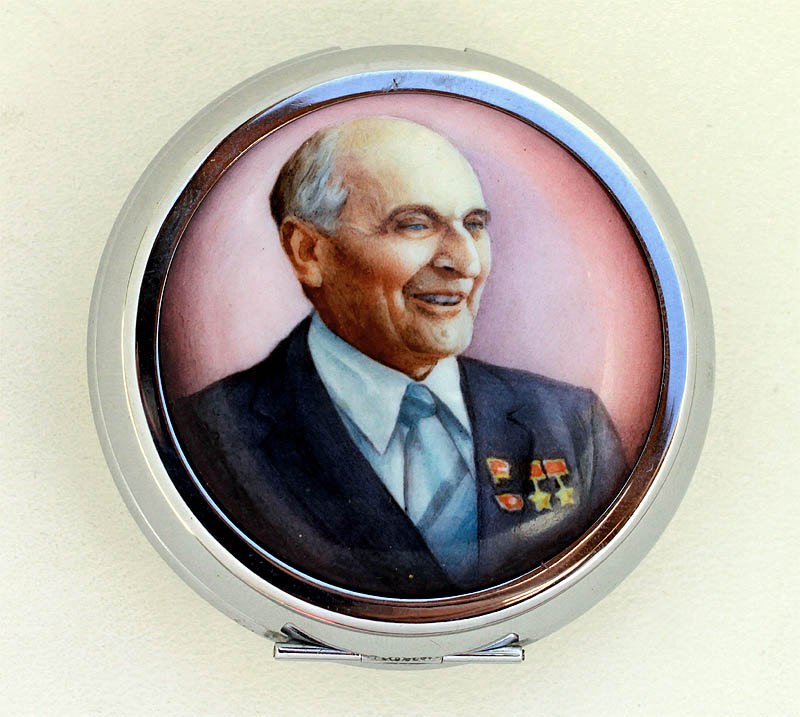

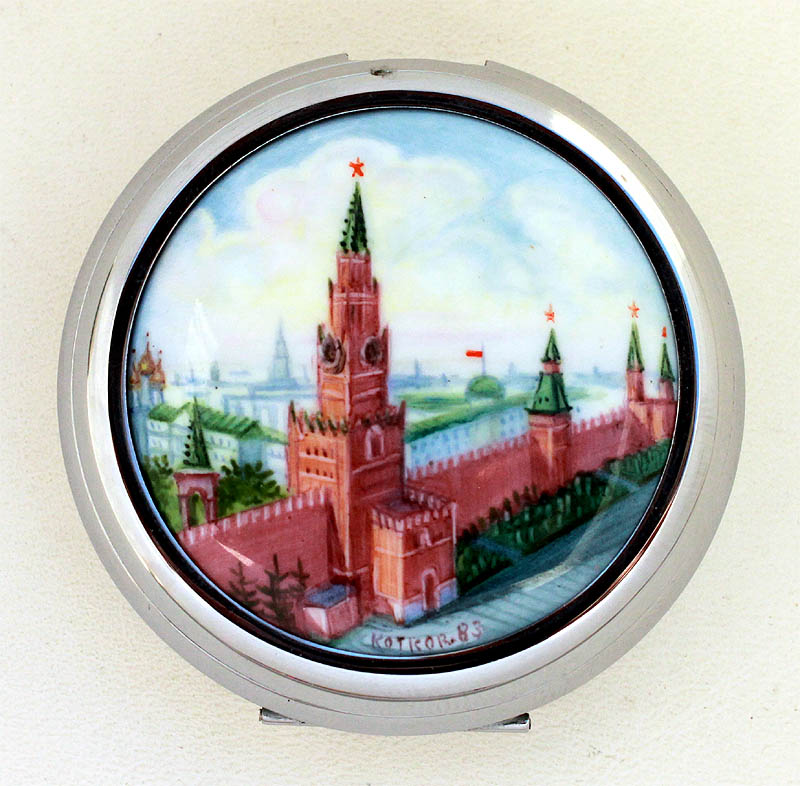

Первые часы видимо так и не стали часами, хотя корпус в высокой степени готовности. На передней крышке изображен министр электронной промышленности СССР Александр Иванович Шокин. На оборотной стороне изображена Спасская башня Кремля и есть фамилия художника и год 1983.

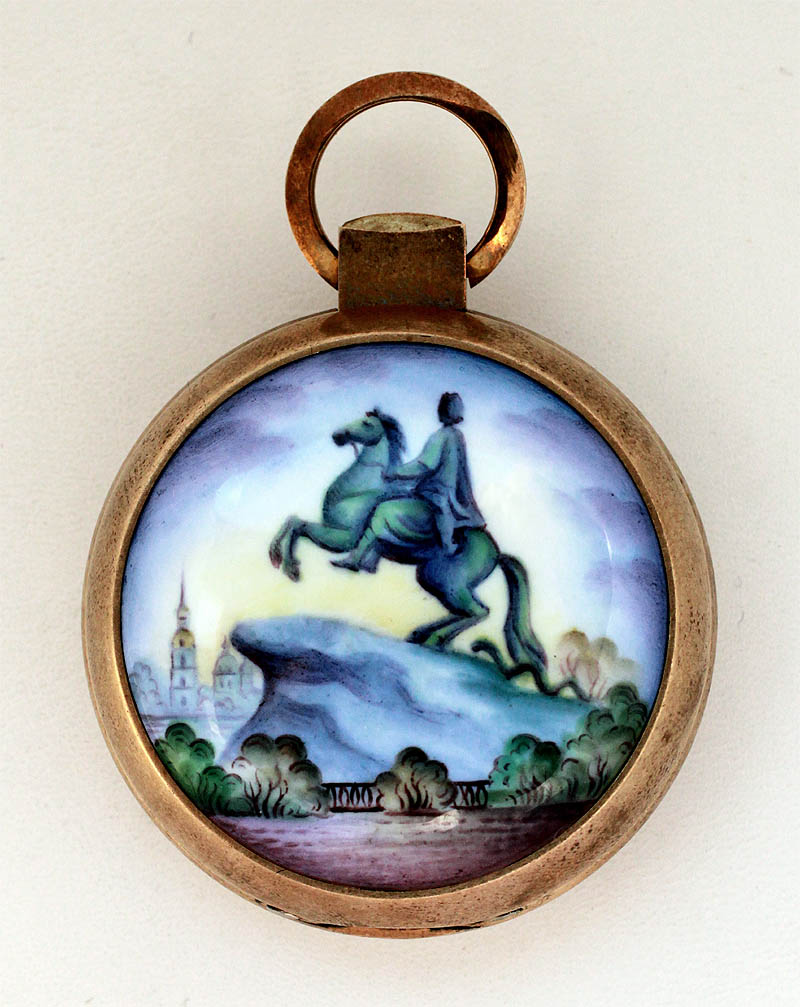

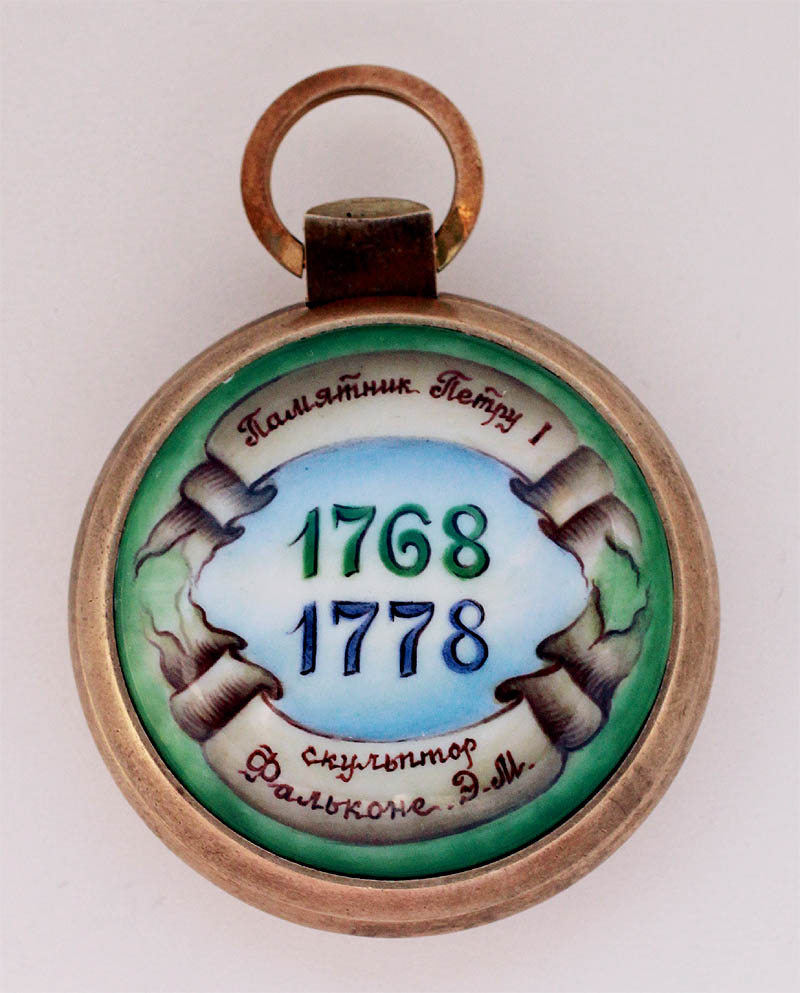

Вторые часы не дошли даже до стадии хромирования либо золочения. Не ясно, как располагались органы управления, так как модуль не найден. Я собрал муляж, установив стекло. Предположительно циферблат часов украшался накладкой из камня. На передней крышке изображен памятник Петру I в СПб, на обороте - памятные даты.

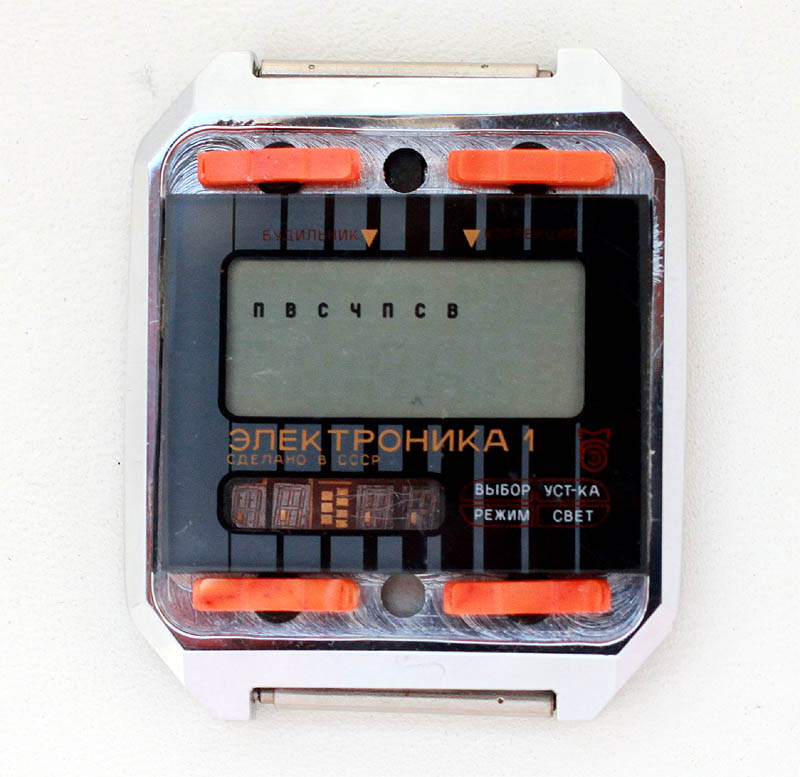

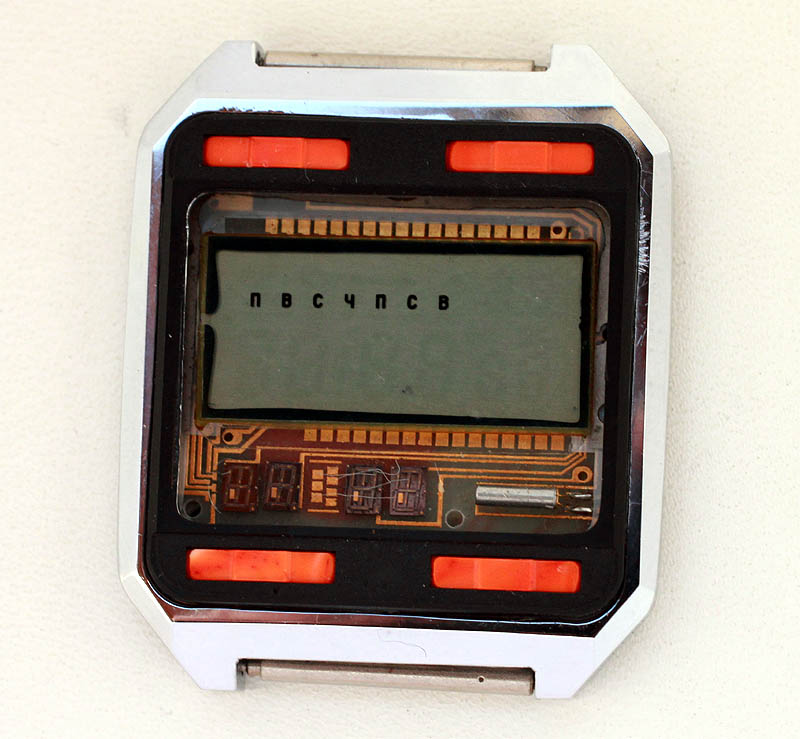

Продолжу и тему часов с гибридной индикацией. Оказывается, в них использовался дисплей от Э55 с наклеенной сзади фольгой. Стекло позволяет примерно представить вид часов. Передние кнопки мембранного типа. Со временем выложу крайне простое и изящное устройство кнопок.
