Винтажики

[Андрей Бабанин]

Подниму еще одну интересную тему. Мало, кто знает, но в начале 76 года помимо мужских часов были попытки выпуска и женских часов. Логика была использована от модели Б6-02, но были и некоторые отличия. Во-первых, часы питались лишь от одной батарейки, поэтому в часах стоял другой умножитель напряжения, достаточно сложный в изготовлении. На керамической подложке разместили 4 диода и 4 конденсатора.
В часах использовался свой уникальный дисплей, впрочем слегка похожий на ЦИЖ-6, также основная схема была уникальной - расстояние между дорожками, а также ширина самих дорожек была меньше, чем у аналогичной схемы на ЦИЖ-6. В часах использован и свой кварцевый резонатор, возможно одна из самых ранних попыток использования этого формфактора, который потом появился в часах 203.
Представляю две модели, одна из которых любезно представлена нашим форумчанином. За основу взят корпус, именуемый в простонародье "кирпичом". Странный выбор для женских часов, но думаю, что оформлений было немногим больше, со временем разберемся и с этим вопросом. До недавнего времени мне была известна лишь загадочная картинка из Государственного каталога. Теперь загадка этой картинки раскрыта.

В сравнении с традиционной мужской моделью



В часах использованы крышки-хлопушки



Позиционирование механизма - с помощью паза



Циферблаты традиционных расцветок для того времени, странно, но зеленовато-желтый изначально без надписей.



На плате как традиционные для 3049 элементы, так и уникальные



Микросборка умножителя напряжения



Модули изготовлены ориентировочно в феврале 1976 года



Дисплеи имеют очень толстую позолоту на контактах, практически непрозрачную на просвет. Контактная рамка уже в стиле 3049. Сам прижим дисплея относит нас к другой женской модели, к 203.









Кварц имеет малый номер, видимо из первых.



В сравнении с обычной платой 3049. Видно, что выводы более узкие, а расстояние между выводами меньше.



Еще одно фото с обоймой



Известная фотография из Государственного каталога.
https://goskatalog.ru/portal/#/collections?id=7243716



Небольшой косплей на эту фотографию

[siealex]

В сравнении с обычной платой 3049. Видно, что выводы более узкие, а расстояние между выводами меньше.

А вот не похоже! Узкие - да (хотя это может быть разброс от экземпляра к экземпляру), а вот расстояние строго такое же.

[Андрей Бабанин]

не скрою, что это спорный момент. При приложении один-в-один было рассогласование в общей ширине. Сделал наложение картинок. Получилось тоже спорно. Может придется дополнительно проверять.

[Андрей Бабанин]

Интересное подтверждение моего старого утверждения. Да, это именно Б6-03, она продавалась в раннем исполнении и имела просто сумасшедшую цену - 250 руб!.






Также есть подтверждение, что и Погоня-М имеет название Б6.302, упомянутая в литературе в 1978 году.



Сканы паспортов можно глянуть здесь

http://www.horology.ru/ei01.jpg
http://www.horology.ru/ei02.jpg
http://www.horology.ru/ei03.jpg
http://www.horology.ru/ei04.jpg

[Андрей Бабанин]

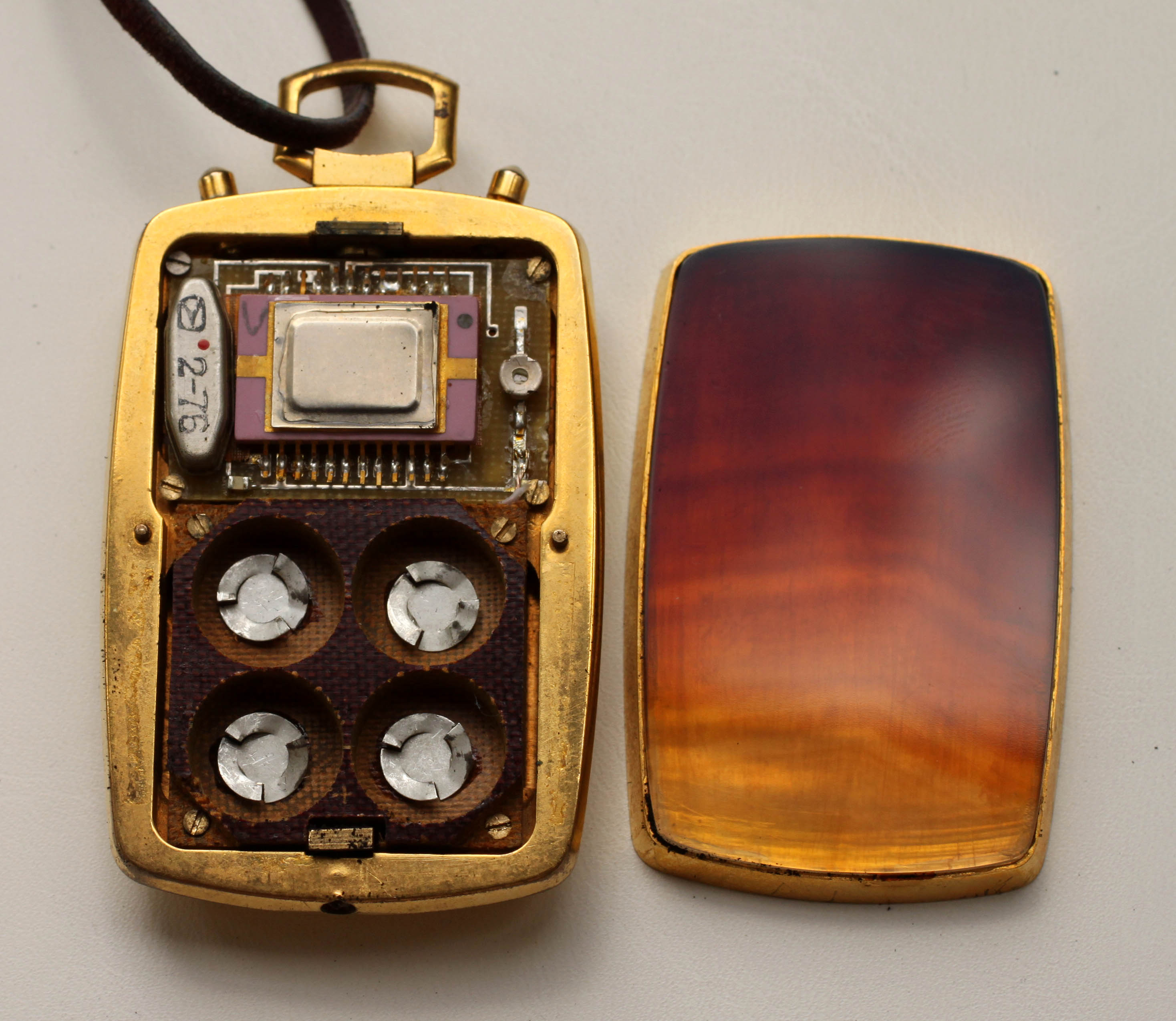

Мало кто знает, что очень малыми партиями на подарки выпускались и карманные часы. Логика обычной Б6-03. Те же 5 кнопок. Пока крайне мало информации по этим часам, дисплей АЛС-328 на 5 цифр, но задействованы 4. Часы выпускались в разных корпусах, украшенных полудрагоценными камнями.

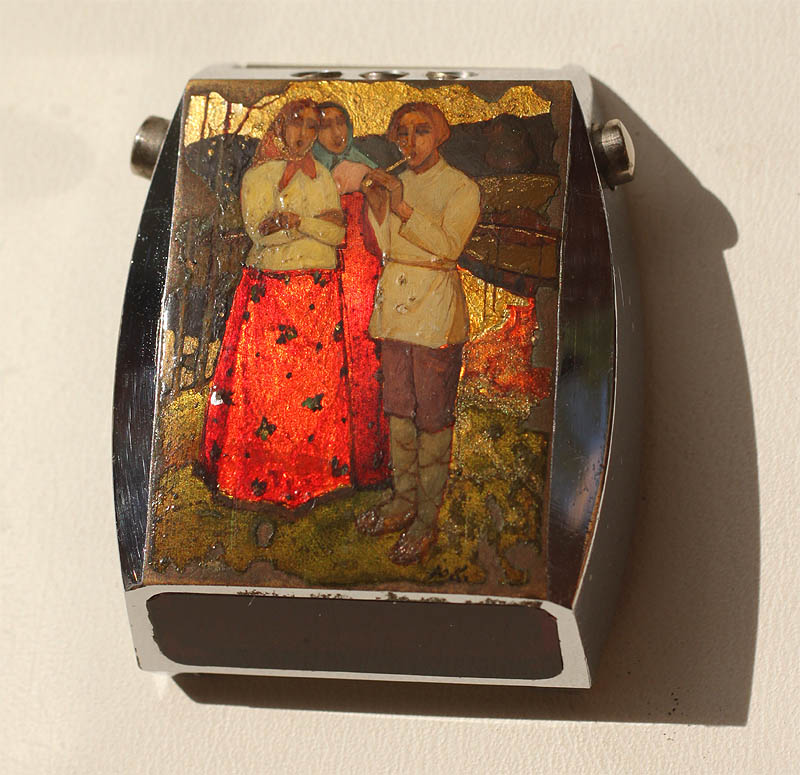

Добавлю еще фото часов, с палехской миниатюрой на корпусе.

[siealex]

Что за чип тут? Неужели прототип альфовского Р-49?

[Андрей Бабанин]

Обычный б6-03,
Тут уже писал
http://forum.watch.ru/showpost.php?p...&postcount=668

[siealex]

А четыре батарейки начертей?
Зы, в Альфе (Б12-23) логика точно такая же.

[Андрей Бабанин]

пока изучаю, не знаю. А что за Альфа такая? Какой год?

[Андрей Бабанин]

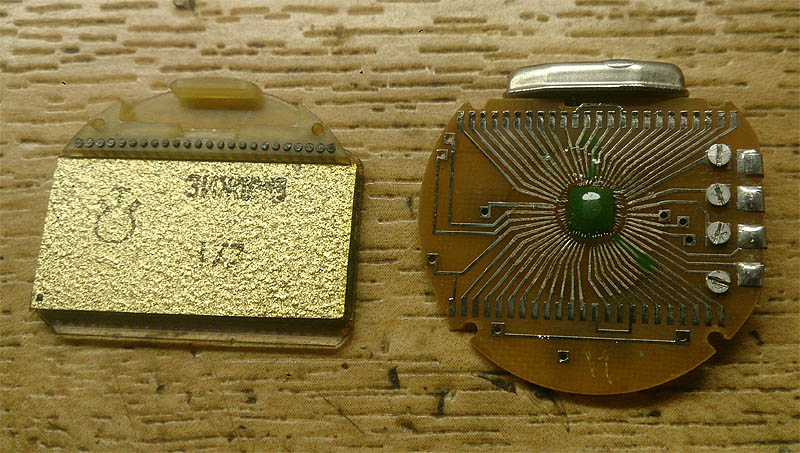

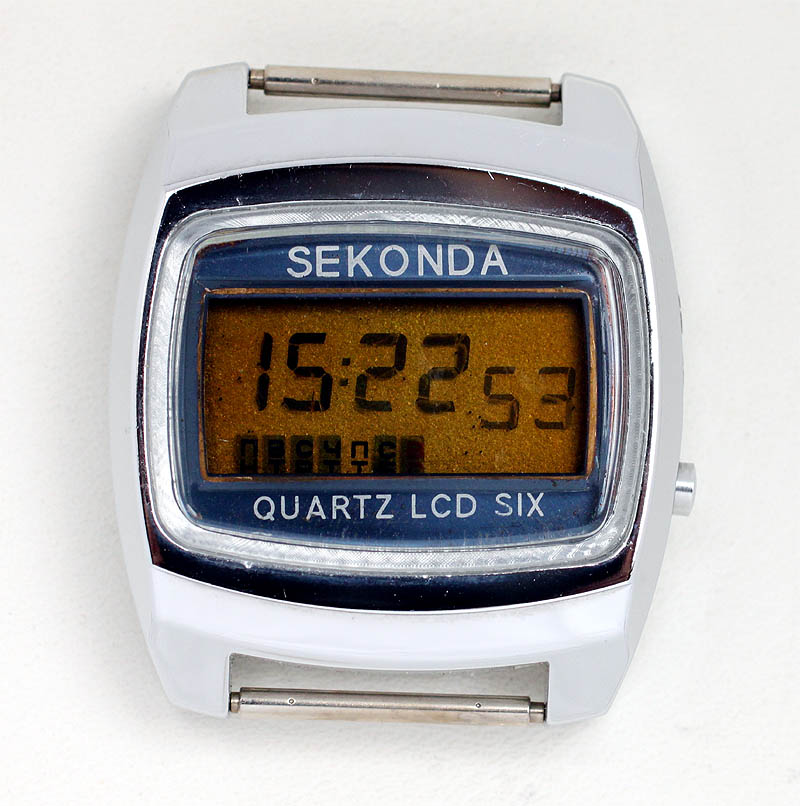

Попались крайне нечастые часики в относительном сохране. Часы еще без номера, плата из коричневого текстолита, дорожки серебристые. Двухэтажка. Все детали отличаются - как обойма без привычного для двухэтажек квадратного отверстия, так и резинки дисплея, прижим, маска. В модуле еще нет пазов под загибы маски, поэтому маска круглая, без привычной фиксации. Резинки из за отсутствия пазов в обойме в свою очередь тоже пазов не имеют. Дисплей ЗИЖК-3 от 01.77, самый ранний пока из известных и в принципе не так уж плохо выглядит для старичка. Корпус для съемки поменял, но потом вернул назад - хоть он и ушатан, но имеет массу отличий от обычных.





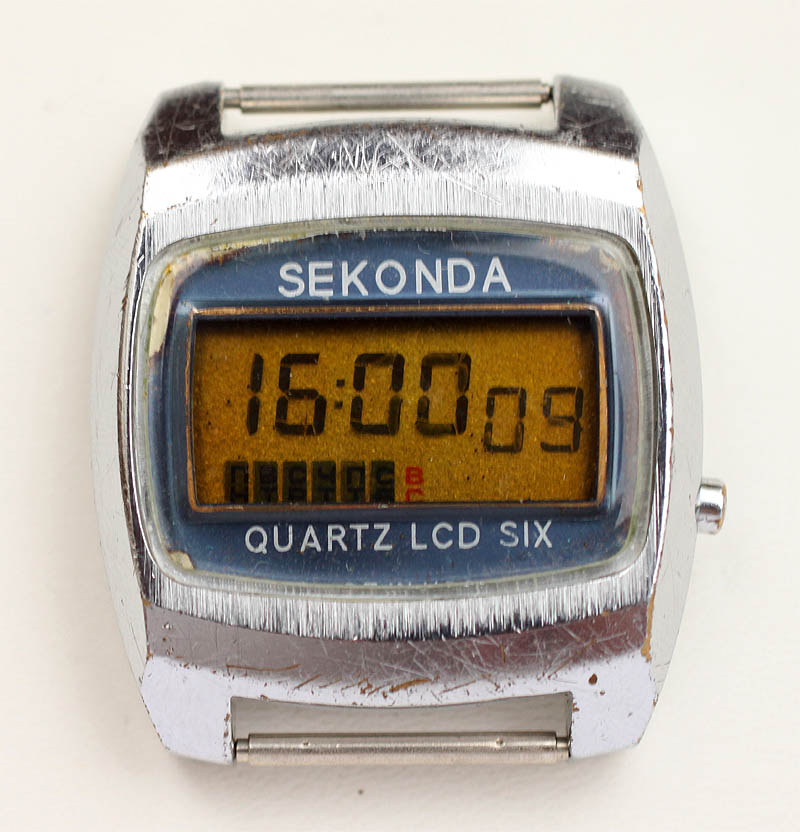

Все же вернул в родной корпус, он с сатинированием сверху, чего я не встречал ранее, да и стекло несколько иное.

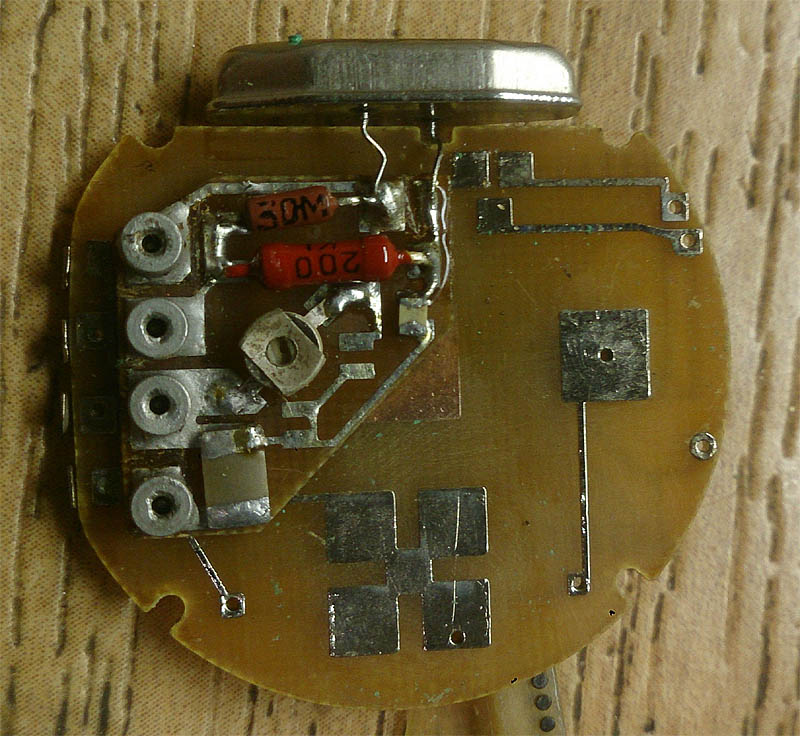

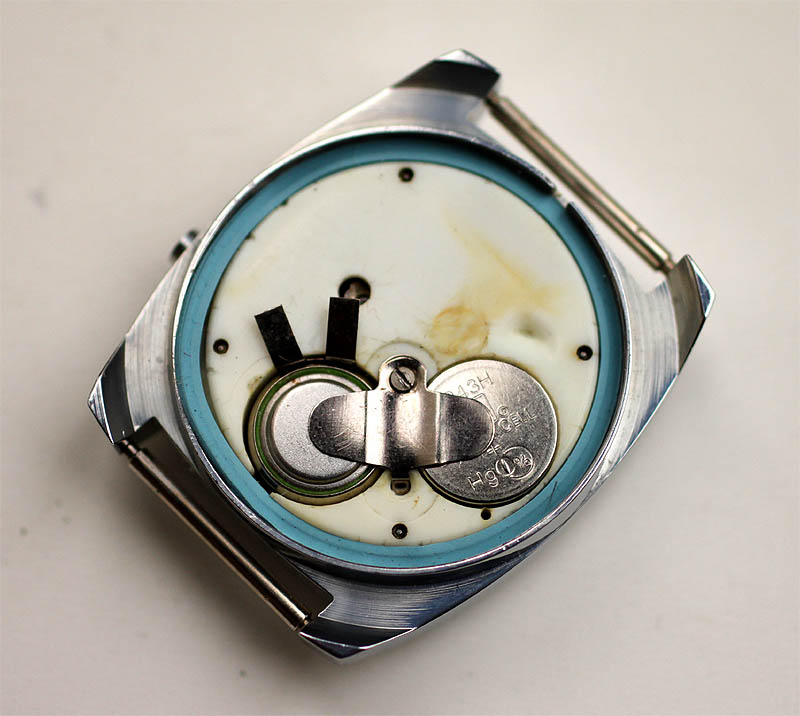

Схема в обычную обойму не влезет, придется пилить паз. На борту нацарапано "4", возможно это опытная схема. Работает полностью и на удивление точна. Дисплей выпущен самим Транзистором, видимо опытную партию было проще выпустить прямо на заводе. В принципе, завод в 76-78 годах выпускал дисплеи небольшими партиями для 3049, 202 и 203 моделей.
