[Андрей Бабанин]

Михаил, спасибо, в принципе такие стекла по мне народное творчество, встречал разное качество. Эта кучка стекол действительно сделана идеально, в отличие от остальных мною виденных и имеющихся в коллекции. Думаю, что это типа подпольных оформлений Слава вроде стадиона с нарезкой или циферблатов Корнавин и Ориент. Хотя конечно остается версия, что так пытались увеличить величину цифр - стекла работают как лупа.

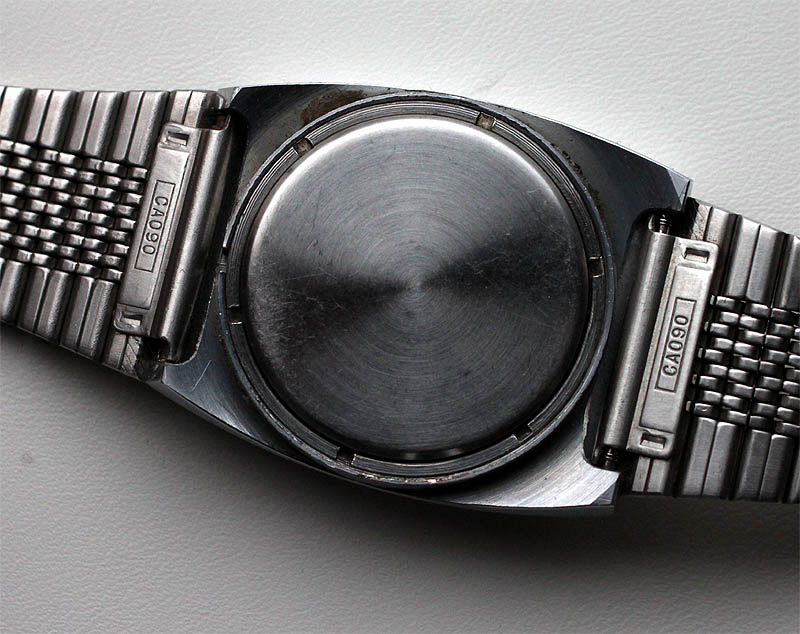

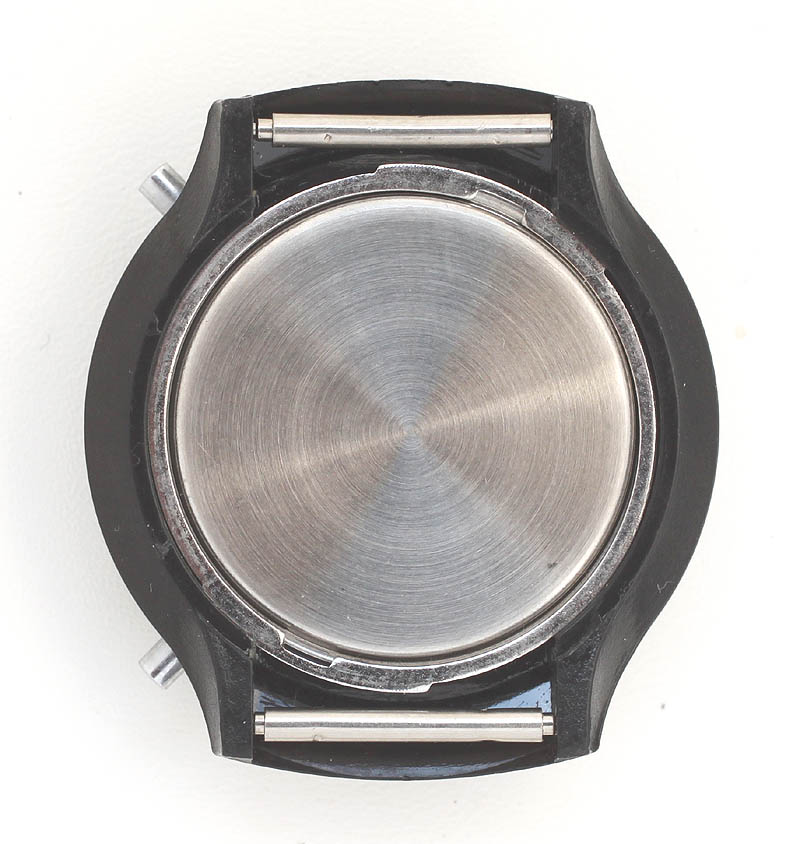

Добавлю фото пластикового корпуса сзади, он имеет байонетное крепление крышки. Кольцо выступами входит в пазы корпуса.

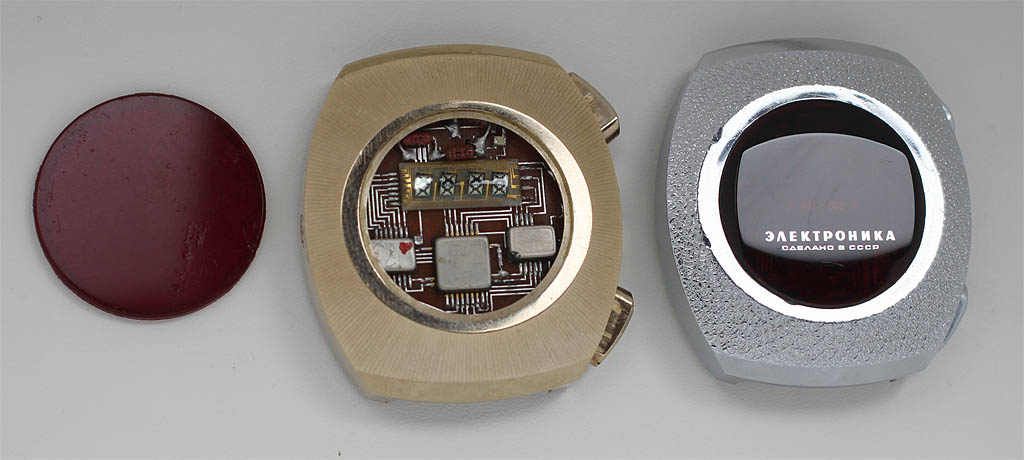

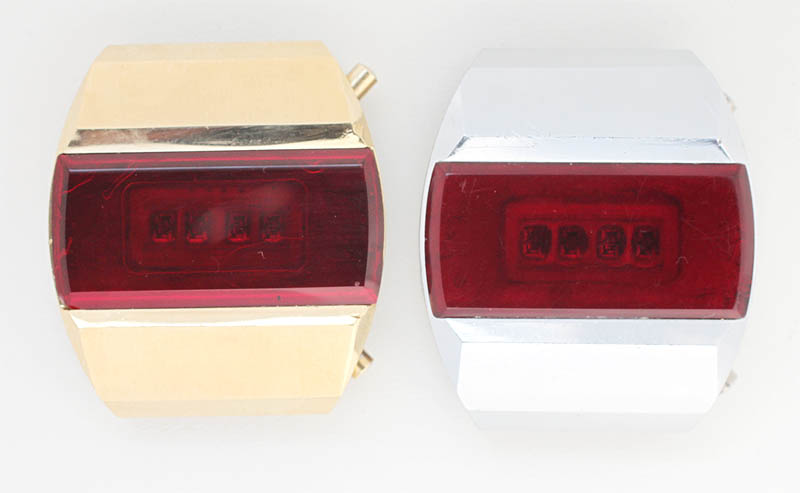

Корпус в позолоте достаточно редкий, у него есть хромированный братик



Раз уж тема переключилась на Э1, то добавлю для отчета еще ряд фоток для лучшей систематизации продукции компании Пульсар.

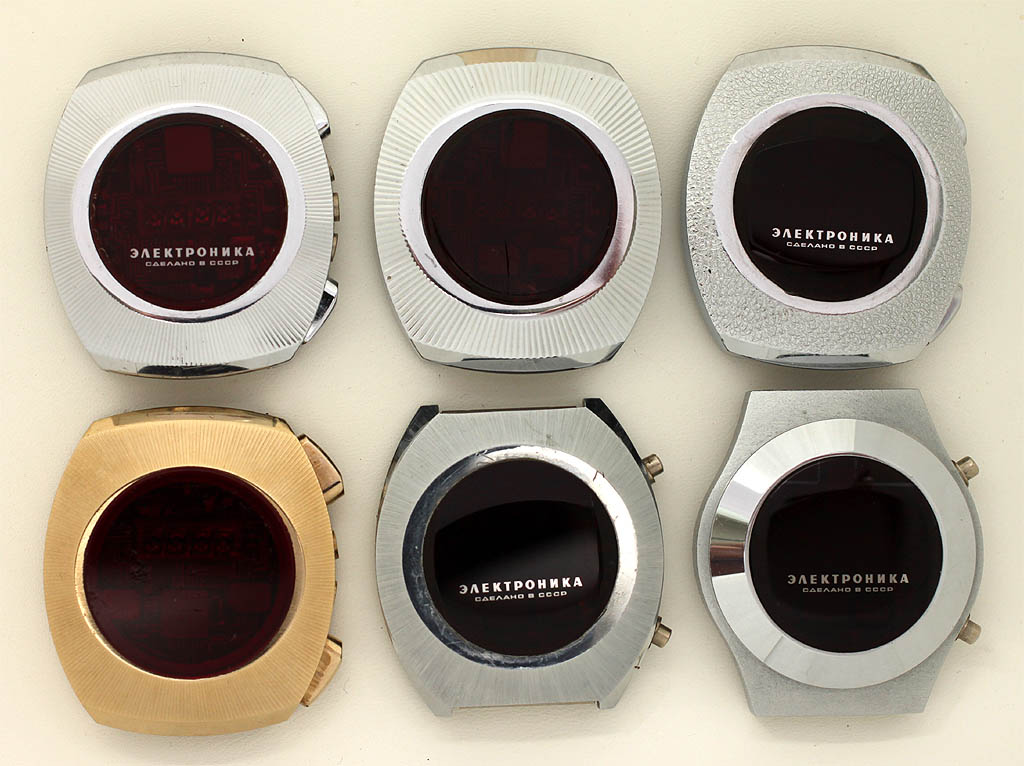

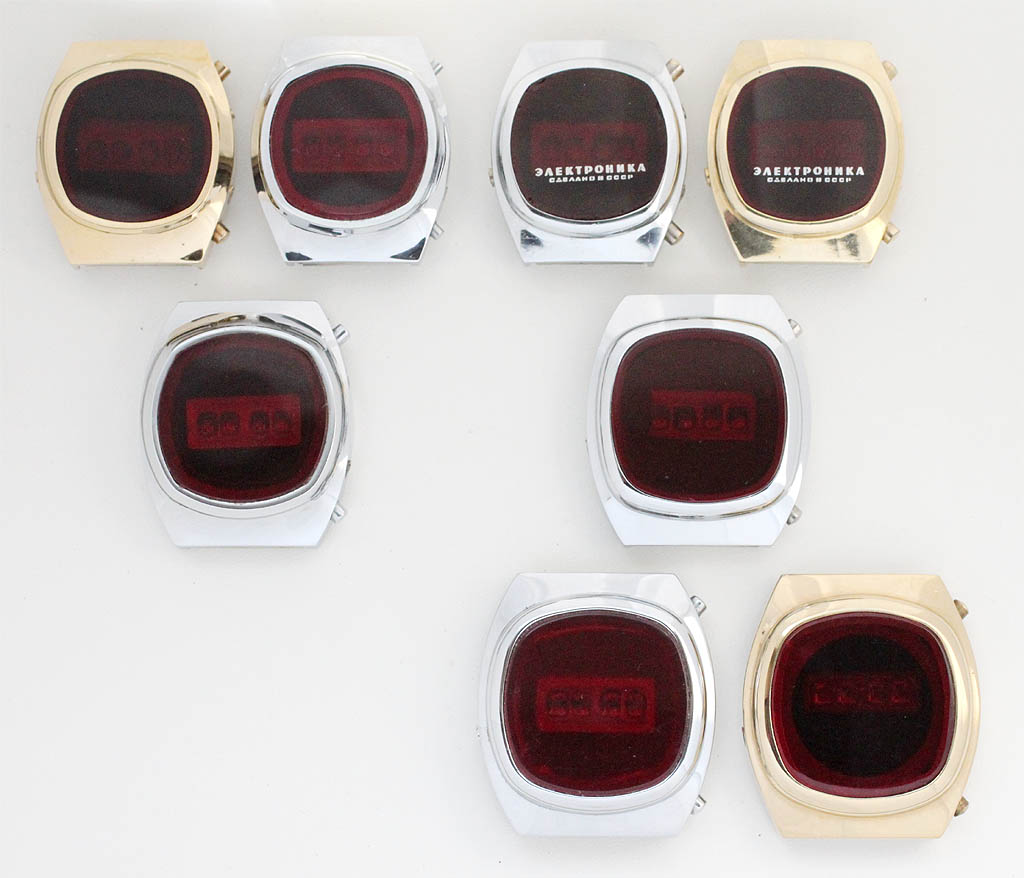

Это корпуса, найденные мною в разное время, называемые в народе Иллюминаторами. Как видно, существует три типоразмера корпусов и как минимум два вида корпуса по форме, ну и соответственно два типа покрытия - хром и позолота. Пустое место оставлено для предполагаемых типов корпусов, которые пока еще не найдены.

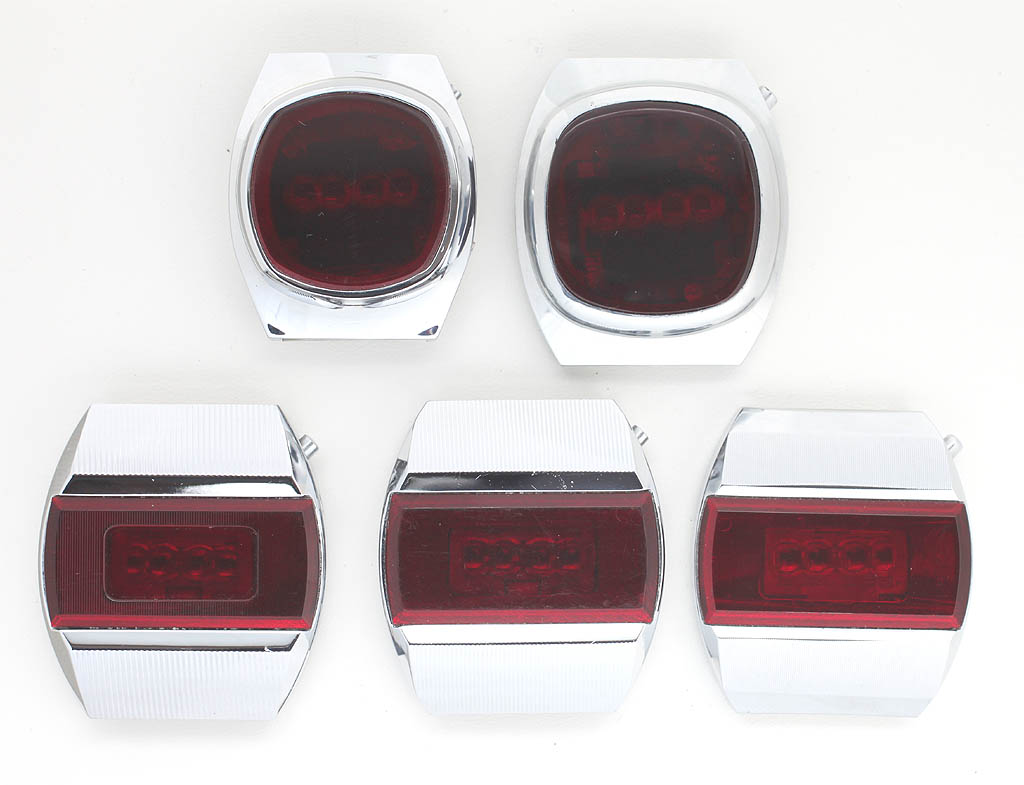

А это найденные мною разновидности трехкнопочнных Э1 с полным календарем.
Как видно было выпущено аж 3 разновидности корпусов Трминатор, две разновидности Иллюминатора. Хотя подозреваю, что дизайнов было разработано намного больше.

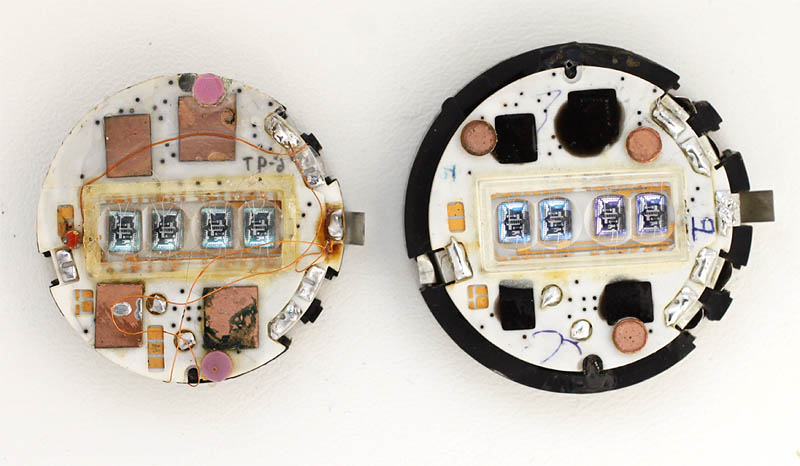

Два нечастых варианта керамических плат без стандартных керамических крышечек. В одном случае микросхемы закрыты металлическими пластинками, в другом - залиты компаундом. Для избежания контакта блока линз со стеклом, схем с металлом корпуса, на модули наклеены столбики - на левом керамические сверху и снизу, на правом - металлические 3 шт.
Первый модуль интересен и тем, что в нем смонтировано экспериментальное устройство, включающее индикацию часов при повороте руки.

[Андрей Бабанин]

Еще одна достаточно интересная тема для обзора - водительские наручные часы и ручки.
Еще недавно о водительских часах было мало что было известно, кроме фотки из книги "Пульсар. Прошлое, настоящее, будущее" 2008 года (Издательство "Техносфера").



Однако была проведена колоссальная работа по поиску часов, результаты были получены совсем недавно.

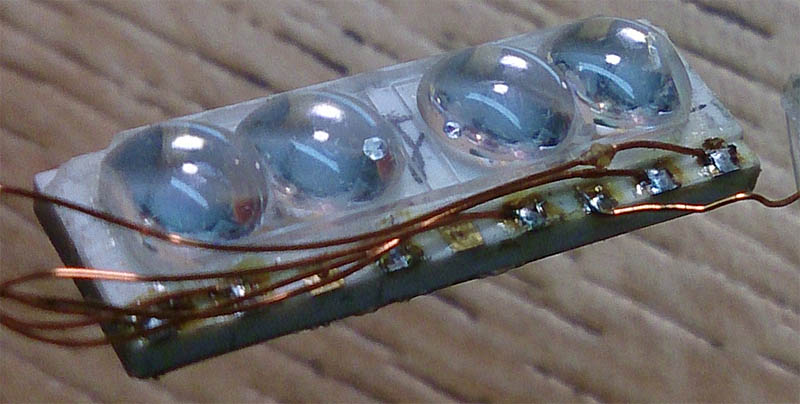

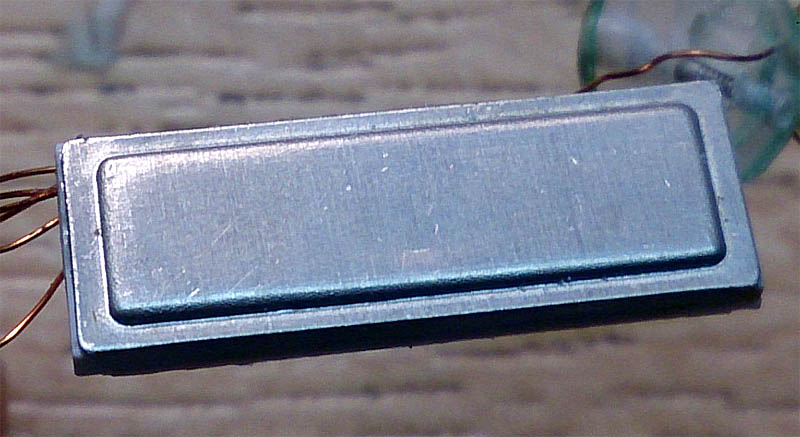

Были разработаны специальные миниатюрные модули, фотографии которых я выкладывал выше. Эти модули включали в себя всю элементную базу кроме кварца, конденсатора и блока кнопок с батарейным отсеком. Модуль получился величиной с экран и был достаточно миниатюрным для размещения даже в ручке.

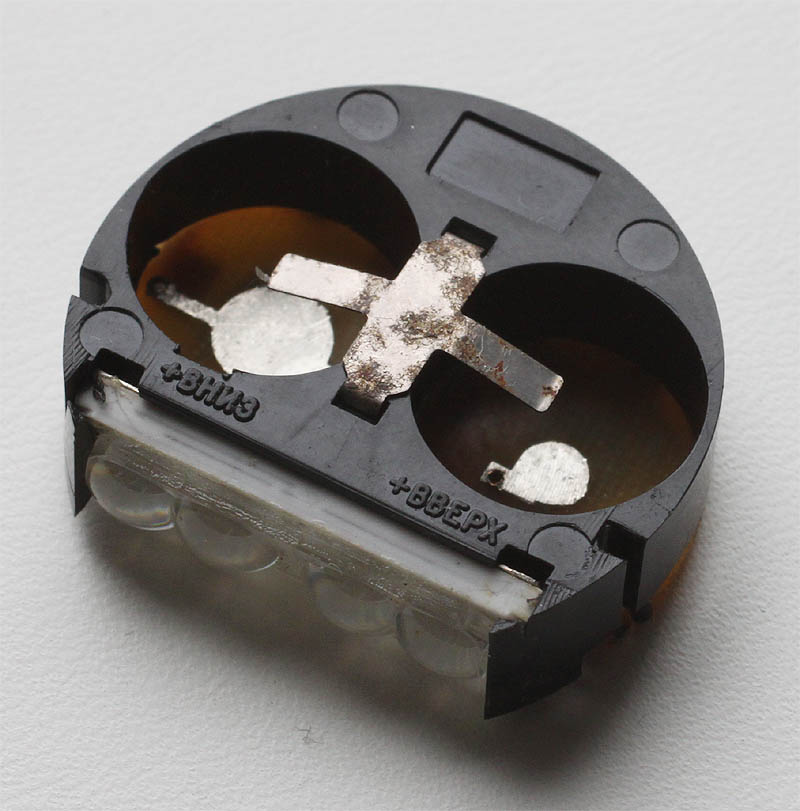

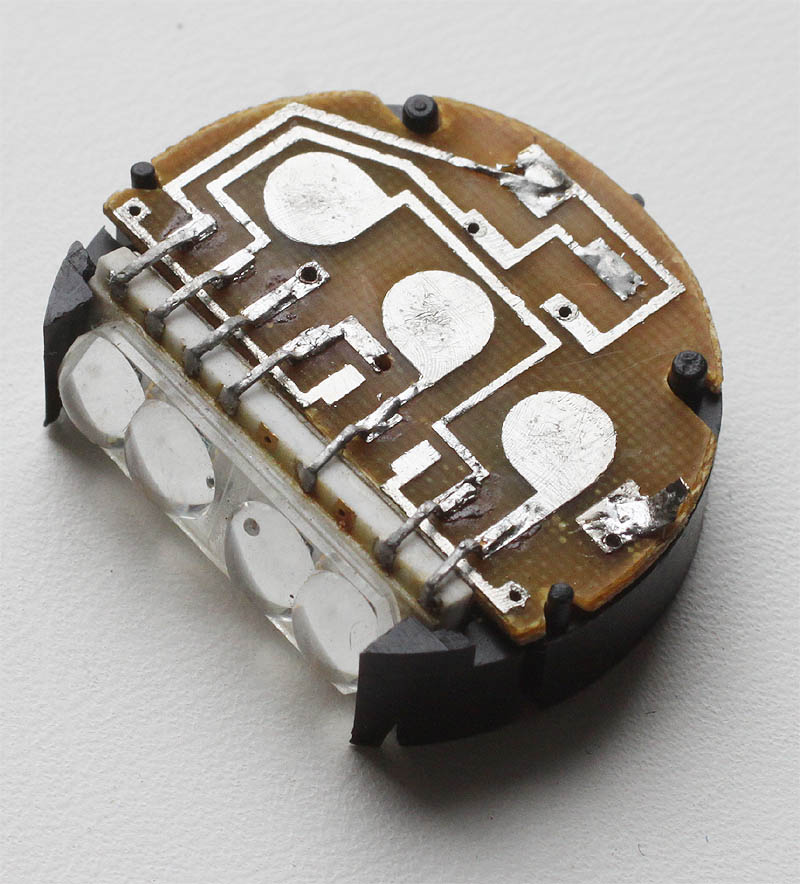

Такой модуль припаивался к текстолитовой плате и помещался в специально разработанную обойму





Было разработано несколько корпусов и видимо несколько типов модулей. Наиболее удачным оказался с тремя кнопками, размещенными сверху, хотя есть основания считать, что был модуль с размещением кнопок сзади, в традиционном пятикнопочном исполнении.

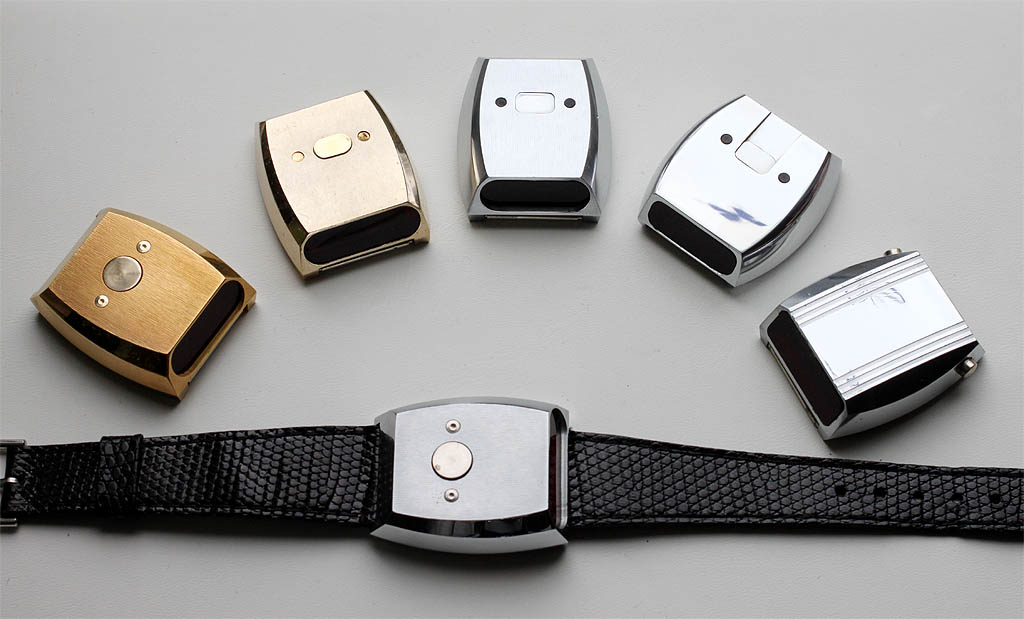

Сами часы назывались водительскими, т.к. имели экран сбоку, для лучшего восприятия времени за рулем. Driver watch, так назывались часы за рубежом, были востребованы в 70-е годы и выпускались многими иностранными производителями.

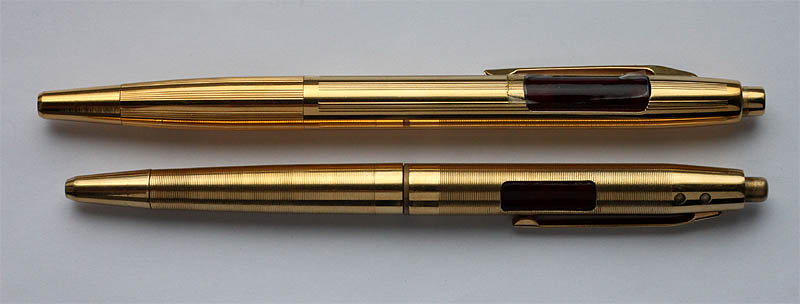

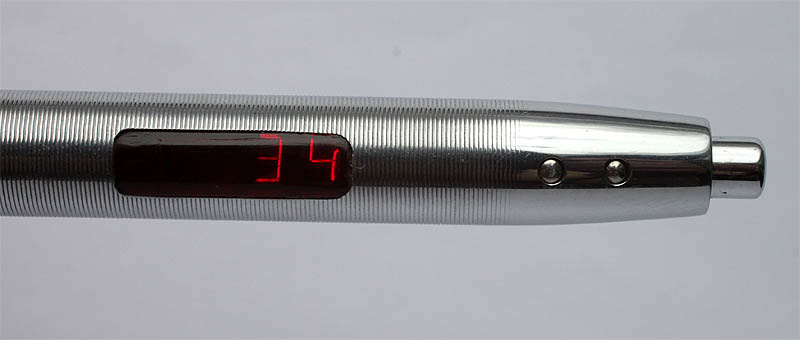

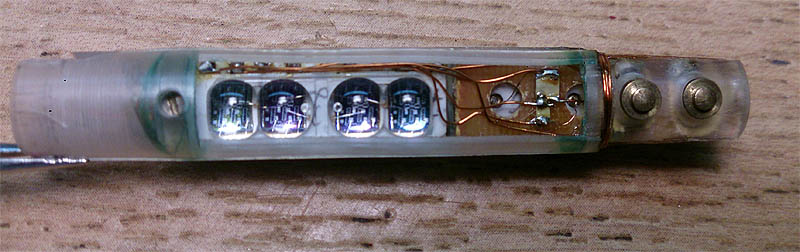

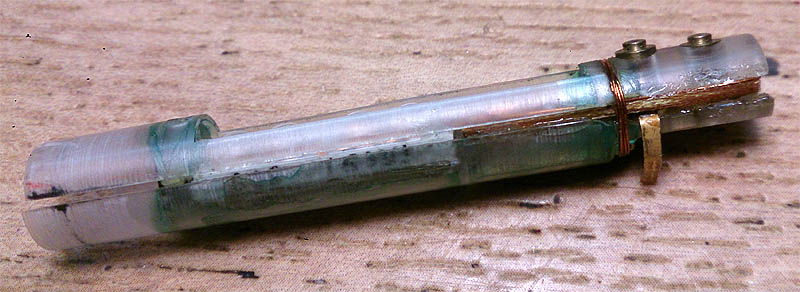

По ручкам я тему поднимал ранее, выкладывал инструкцию по ее настройке. Ручки, как и водительские часы идут с двумя типами отображения - с днями недели на русском и английском языке.



В сравнении с ручкой Qualitron ручка завода Пульсар кажется поизящнее

[Андрей Бабанин]

Крышечки для женских Электроник

[Андрей Бабанин]

Как-то обошел вниманием эти часики, которые уже получили название - "Динозавры"

Попались двое в нечастых (для Динозавров) оформлениях.

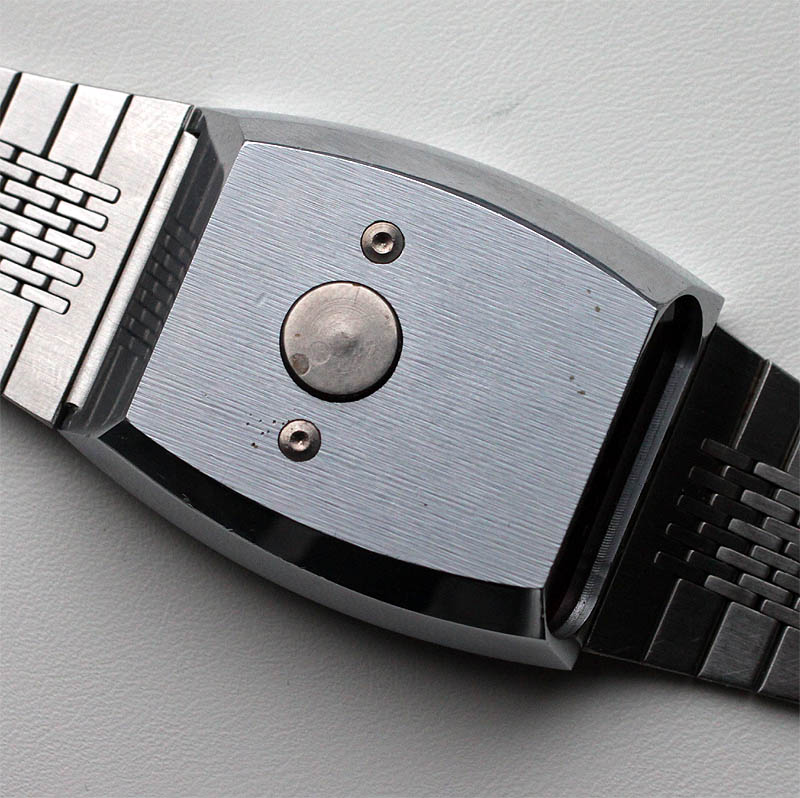

Первые достаточно редкая модель с привычным для Э1 расположением кнопок, смещенным вверх дисплеем. К тому же они в позолоченном исполнении. Я снял стекло для лучшего восприятия.

Вторые часы привычные для этого формфактора, с пятью кнопками с одной стороны. Но у часов достаточно интересное оформление корпуса.

[Андрей Бабанин]

Добавлю информацию по "динозаврам". Уже столько разновидностей оформления известно, и это ведь далеко не все. Еще несколько видов на фото не попали

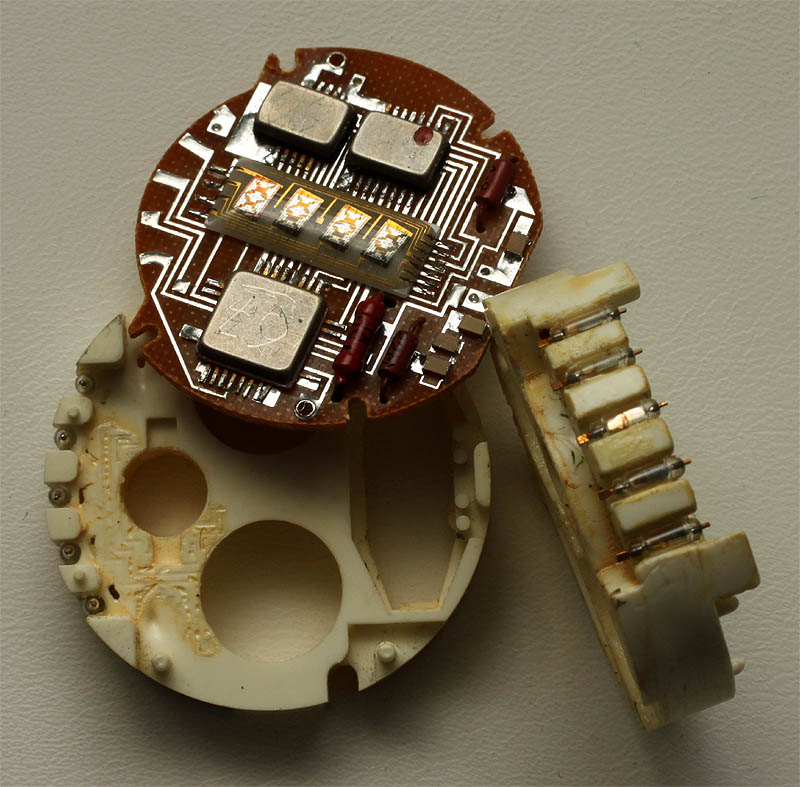

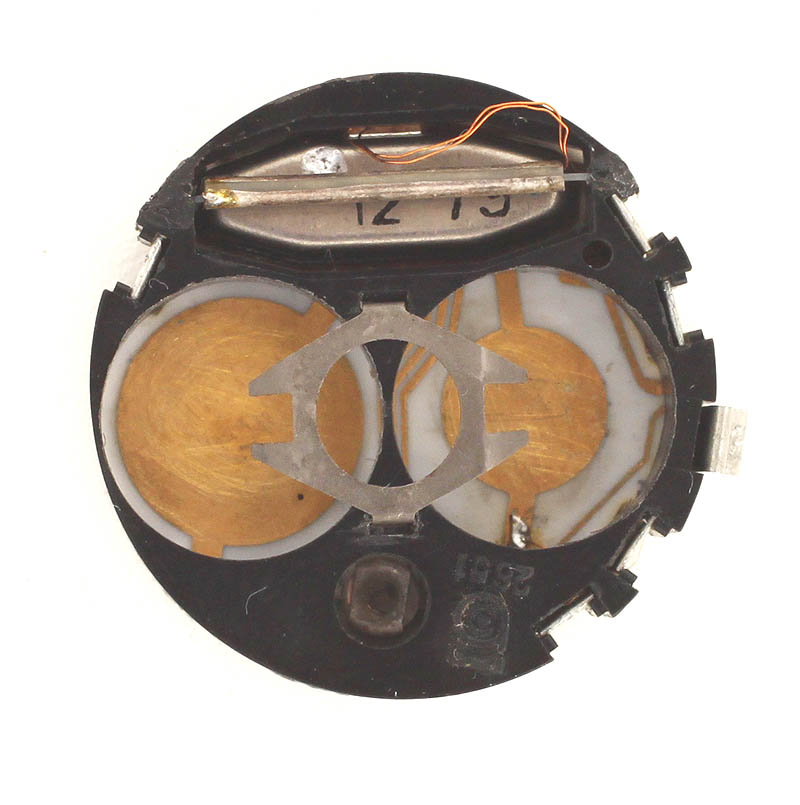

Покажу и недособранный модуль. Интересно, что герконы вставлялись в обойму до сборки модуля. Пайки модуля к обойме не производились, также нет контактов батареек и кварца.

[Андрей Бабанин]

Ещё одну темку подниму. Пока до сих пор не знаю, что это за разработка и какой период, видимо вторая половина 80-х годов. Но потихоньку начитает проясняться некая картина.
Попался достаточно странный модуль к имеющемуся материалу. Сравниваем модуль с платой, попавшейся ранее. Как видно, по номерам это разные версии плат, несколько отличные друг от друга, но отличия - чисто оптимизационные.

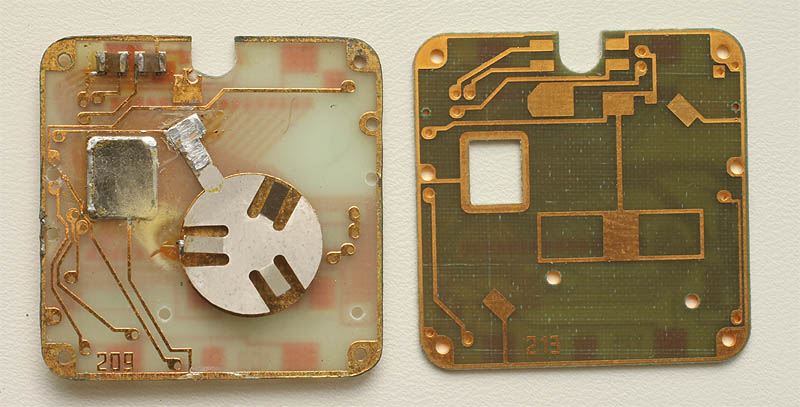

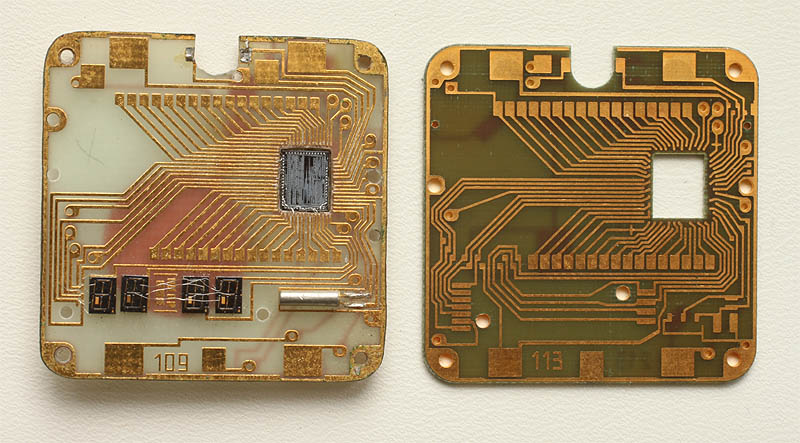

Для начала фото плат двух типов, что попали ко мне. Эти платы созданы для отображения времени двумя способами - на LCD дисплее, а также на LED дисплее. Такие разработки на западе прекратились к концу 70-х, очень странно встретить такую разработку через несколько лет, когда сама электроника разрабатывала достаточно конкурентные вещи. Может я и ошибаюсь с датировкой, но...
Очень интересно, что модули созданы для работы от литиевой батарейки, кроме того платы отличаются способом присоединения LED цифр. В первой плате цифры распаяны непосредственно на плате, вторая плата имеет 7 выводов слева и 4 справа - для распайки готового индикатора, сходного по типу с АЛ308. Платы имеют место под распайку катушки КИ-35 и контакта для присоединения к мембране на крышке. То есть в часах возможно есть будильник.

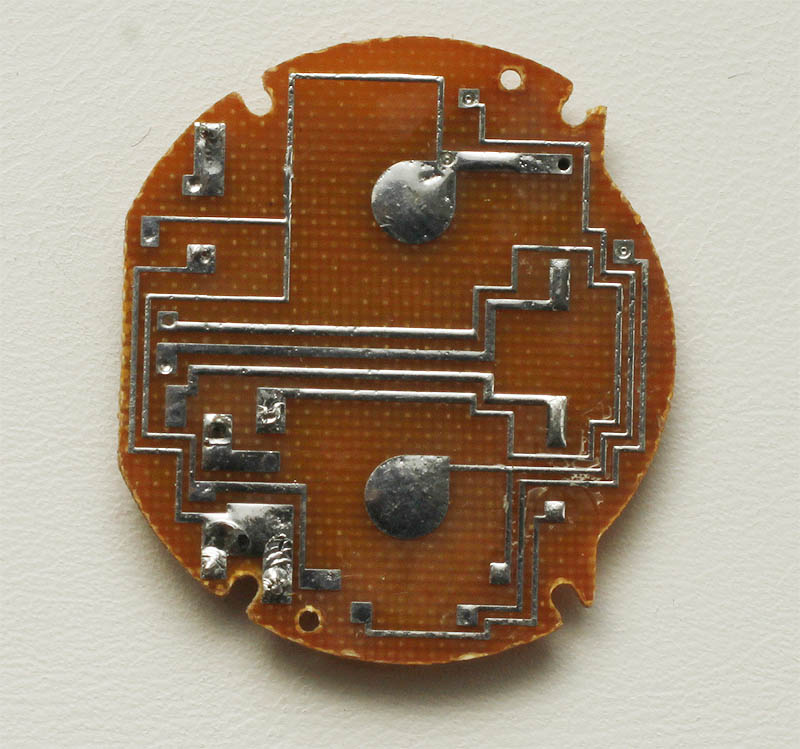

Вот так выглядит левая плата сзади в сборе



Ну и вернемся к странному корпусу. Корпус и платы не одна разработка, а некие смежные. На корпусе кнопки расположены сверху, на платах в соответствующих местах есть площадки под кнопки, то есть должна быть и разработка под данный корпус. Как видно, в собранном модуле площадки под кнопки скрыты, т.к. он скорее всего от какого-то иного дизайна часов.

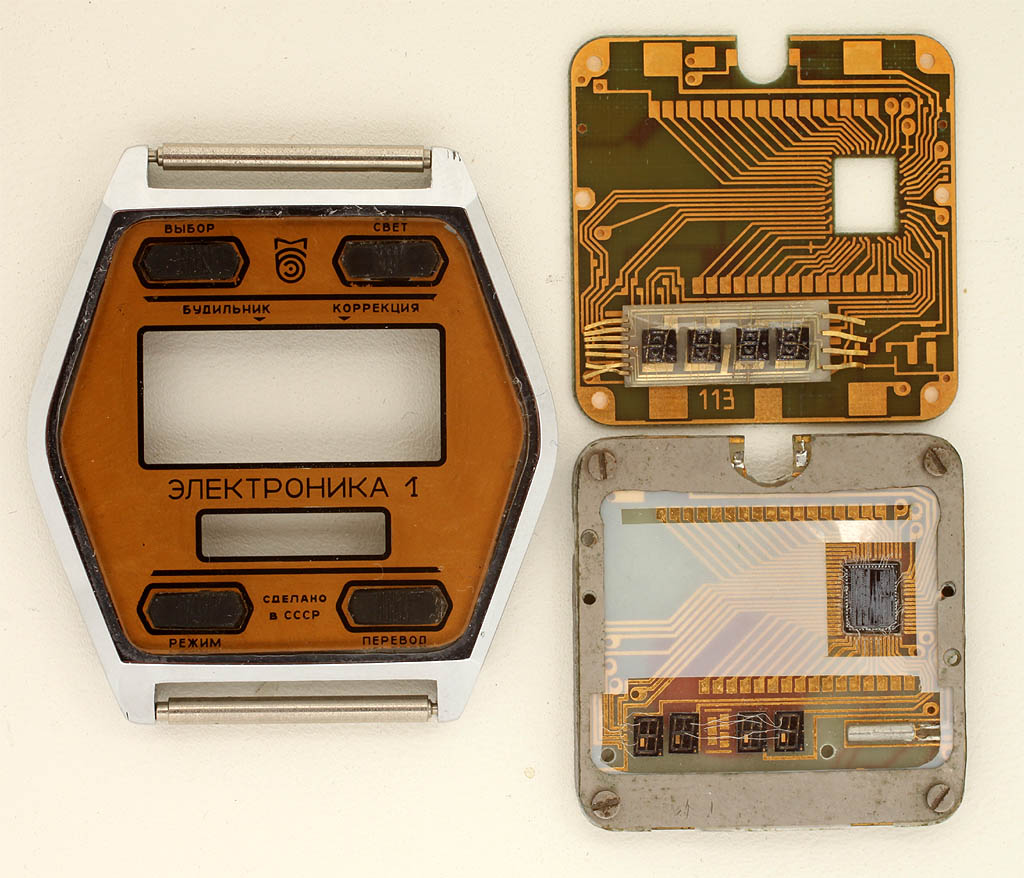

На последнем фото я разместил корпус, модуль и плату. Обратите внимание, я на плату поместил индикатор АЛ308, который практически идеально к ней подошел. Вот такая загадочная разработка, так и пошедшая в стол...

[siealex]

Распиновку ЖК индикатора получится выяснить? Чем-то напоминает ЖИЦ-6, но не он.

[Андрей Бабанин]

Прежде всего разобраться с чипом. Он один, делителя нет, значит чип и делитель тоже, т.к. кварц тоже работает с чипом напрямую. Схема 7Х4 для LED части говорит о четырехтактном отображении инфы (для LCD - динамический режим). Судя по количеству выводов чип скорее всего под динамическое отображение инфы, т.к. для статической явно не хватит выводов под значки звука, либо будильника, секунд...
Я могу сделать макро чипа, если нужно. Дисплей скорее всего свой, Пульсар не любил пользоваться наработками интеграла, вроде как сами с усами...

[siealex]

Меня смущает ещё вот что. Нижний индикатор расположен на плате слева, а окно под него на стекле - посередине. Было ещё несколько версий платы?

[Андрей Бабанин]

Несколько типов оформлений Электроника, которые мне ранее не попадались.

Первых два вариации на тему Терминаторов, но без привычных фасок около стекла.

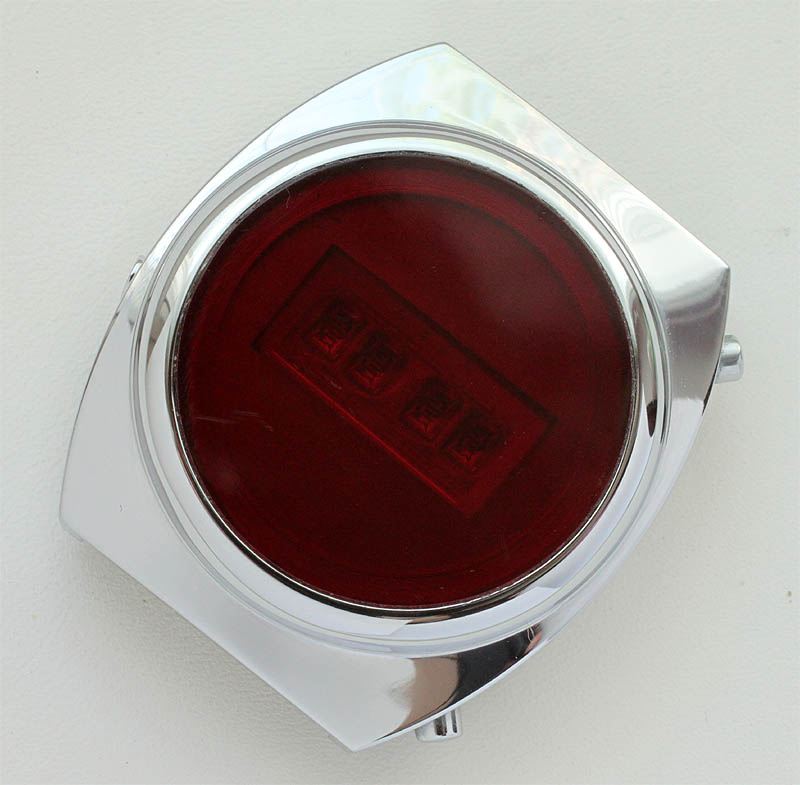

Эти часы один из вариантов Иллюминатора, но с круглым, не овальным окном. Да, так он мог выглядеть.

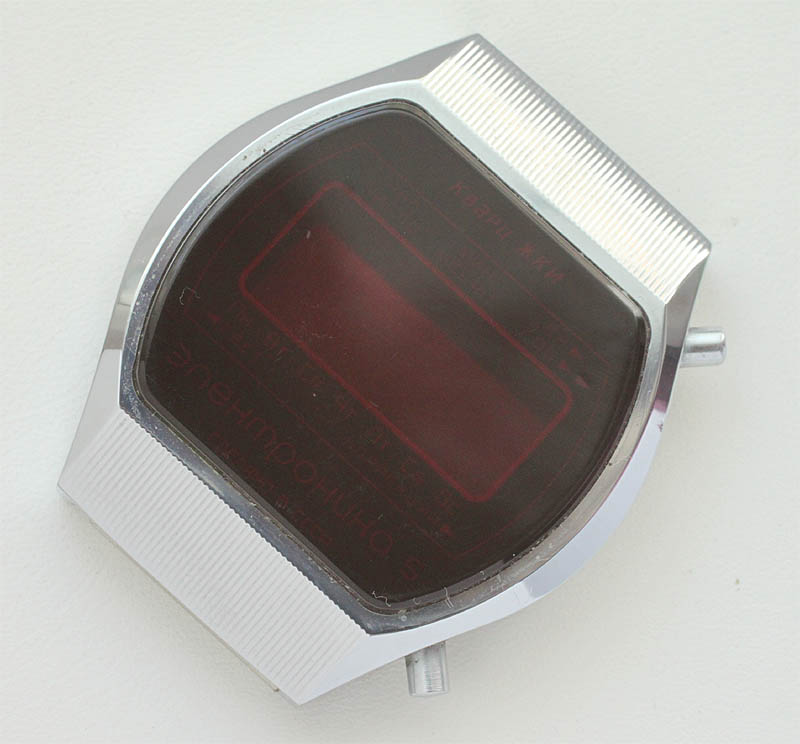

Забавный корпус от ... 206 модели Электроники 5. Несмотря на то, что стекло красное, просматривается надпись краской - Кварц-ЖКИ и другие, присущие маскам ранних 206. При этом кнопки установлены в заводских условиях под модуль 2651 - все пять кнопок. Смешно, но модуль даже встает внутрь, лишь крышка недозакручивается, надо чуть глубже.

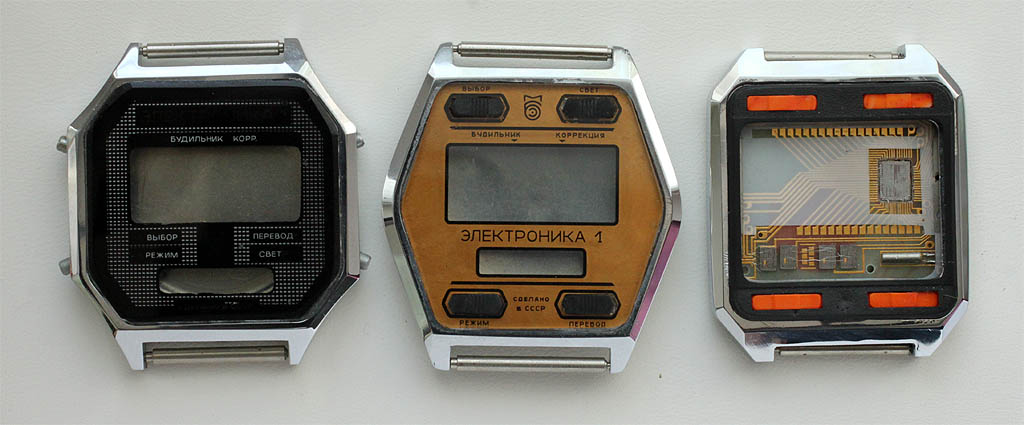

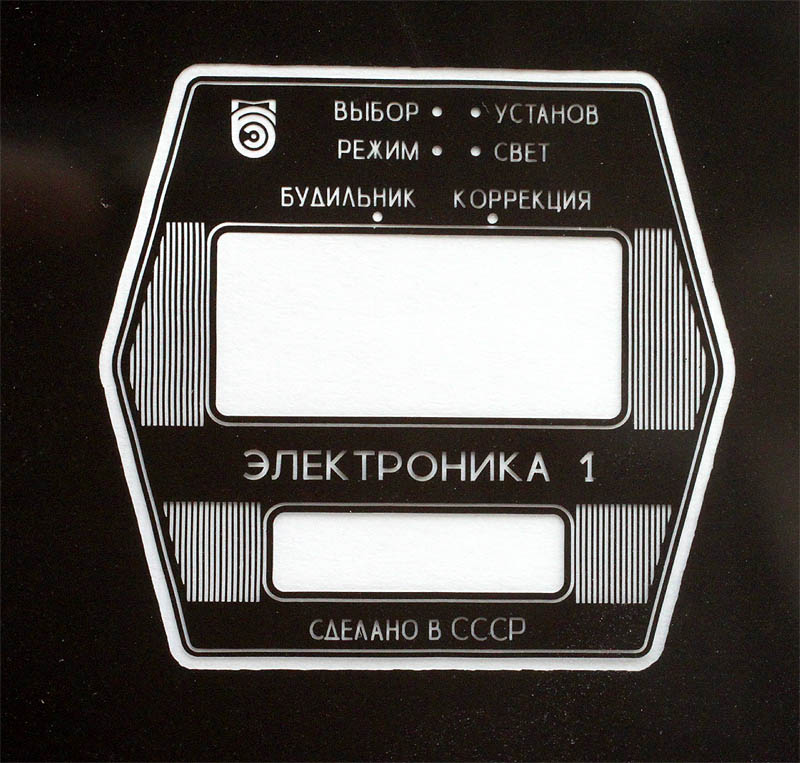

Продолжу и темку из моего прошлого поста. Нашлось еще два корпуса, которые меня совсем запутали - кнопки теперь размежены как сверху, так и сбоку!. Позитив на фотопленке дополняет версию маски с кнопками сбоку.
Прямоугольный модуль встал как влитой в прямоугольный корпус.
