Измерительный инструмент

[Душан Грујић]

Добрый вечер, всем!

Вот, изготовился маленький инструмент для проверки и установлении прямого угла, фрезерному приспособлению на моему токарном станке, EMCO Unimat 3.

Использовал два индикатора часового типа, немецкого производства, со шкалой 35 мм в диаметре, ходом 3 мм и ценой деления 0.01 мм. Длина между центрами индикаторов 50 мм, более чем это не нужно потому что станок является небольшим. Изготовил блок из алюминия 80x20x10 мм, просверлил отверстия, установил хвостовик и индикаторы.

По ссылке можно посмотреть как использовать это приспособление нажмите здесь.

С уважением

Душан

[aruy]

Сообщение от Душан Грујић

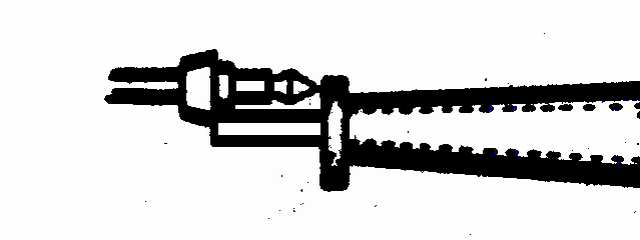

Вот еще один простой, но очень полезный инструмент, который каждый может изготовить сам. Это простой компаратор, в основном используются при точении малых деталей в токарном станке. Часто, при точении из стальной проволоки, она должна быть не извлечена из токарного станка, до полного завершения.

Душан, как использовать этот компаратор?

[Душан Грујић]

Доброе утро, Юра!

Этот компаратор используют во время точения осей баланса, или чего-то подобного, когда штангенциркуль слишком большой для использования. Обычно я устанавливаю его на необходимую длину и использую его для сравнения, точу пока заготовка не достигнет необходимой длины.



С уважением Душан

[aruy]

Обучающее видео по устройству, измерению, настройке

штангенциркуля http://www.youtube.com/watch?v=Gn7y7uxfOJ4
и микрометра http://www.youtube.com/watch?v=ypPNNlR-JJQ

[aruy]

Микрометр МН-2, паспорт

В этом микрометре правый измерительный стержень движется не как в обычных микрометрах вращаясь, а так же как и в индикаторе слева, без поворота. Сами насадки конусные, съемные.

[Душан Грујић]

Сообщение от aruy

В этом микрометре правый измерительный стержень движется не как в обычных микрометрах вращаясь, а так же как и в индикаторе слева, те без поворота. удобно для измерения часовой мелочевки, столика только в данной модели нет, и насадки не все сохранились. Сами насадки конусные, съемные.

Добры вечер, Юра!

Поздравляю с приобретением.

Мне нравится намного более, чем мой швейцарский набор. В нем нет взаимозаменяемы измерительных наконечников, и также нет пьедестала, так что использую отдельного, как на фото.

Для самого точного измерения надо использовать набор концевых плоскопараллельных мер, мой набор является российского производства завода КРИН, Москва.

С уважением

Душан

[aruy]

Душан, в будущем я планирую сделать пьедестал и тарельчатые наконечники для МН-2, подобно вашему. Диаметр вашей тарелки около 8мм?

Для самое точное измерение надо использовать концевых плоскопараллельных мер, мой набор является российского производства завода КРИН, Москва

вы имели ввиду набор КМД - концевые меры длины, типа такого?

[Душан Грујић]

Сообщение от aruy

Диаметр вашей тарелки около 8мм?

Юра, прошу извините, не понимаю что такое "тарелка" , но на фото обозначил несколько размеров, если недостаточно пожалуйста спрашивайте.

Сообщение от aruy

вы имели ввиду набор КМД - концевые меры длины, типа такого?

Да, именно тот же! Класс точности 1 набор № 1 из 87 шт.

С уважением

Душан

[aruy]

не понимаю что такое "тарелка"

извиняюсь, под словами "диаметр тарелки" я имел ввиду диаметр измерительного наконечника, по форме наконечник похож на тарелку. Вы указали 5мм, спасибо, этих размеров достаточно.

Еще есть вопрос по форме наконечника. В одном наконечнике вырезан 1 сектор, в другом 2, размеры секторов разные? У меня нет подобного индикатора, я смотрю по фото вашего индикатора и индикатора JKA.

[Душан Грујић]

Сообщение от aruy

Еще есть вопрос по форме наконечника. В одном наконечнике вырезан 1 сектор, в другом 2, размеры секторов разные?

Два сектора являются одинаковыми и находятся в соответствии друг с другом. Третий сектор немного глубже, угол такой же, как на двух других.

Оба наконечника отрезаны плоскими на нижней стороне, чтобы позволить измерять диаметр часовых камней, которые размещены на столике, тоже плоском.

С уважением

Душан
