"МАЯКи" с кукушкой

[leonid2012]

Сообщение от Sashun

Если не хотите перебирать часы, достаточно чуть погнуть вниз рычаг толкателя этого меха..

тогда не кукует он!(( если подогнуть.

[OddyRash]

Сообщение от leonid2012

тогда не кукует он!(( если подогнуть.

А вам шашечки нужны, или ехать?

[leonid2012]

Сообщение от OddyRash

А вам шашечки нужны, или ехать?

Простите , не понял!?

[OddyRash]

Часы со стены не падают, время показывают, бой не путается... Что ещё вам от них нужно?

[leonid2012]

Сообщение от OddyRash

Часы со стены не падают, время показывают, бой не путается... Что ещё вам от них нужно?

так вот в мех , упирается рычаг поворота кукушки и клинит его!

[OddyRash]

Я уже писал вам, чтобы вы проследили по цепочке причину.
Пытаюсь побудить вас мыслить. Найдите неисправность и устраните.

[OddyRash]

Только в этой ветке раздела есть не менее пяти случаев такой же ситуации.
Если вам лень прочесть хотя бы эту ветку, то решения проблемы вы не дождётесь.
Решать её придётся самому.

[Sashun]

Источник - заводская инструкция

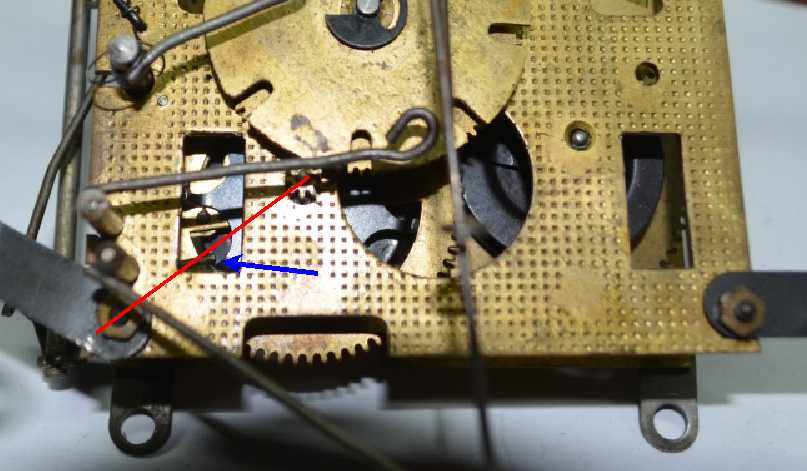

Для правильной работы "бом-ку-ку" любой зубец звездочки, отмеченный синей стрелкой, в начале цикла боя должен лежать точно на красной линии, соединяющей ось вращения блочка боя с правой (левой, если смотреть сзади) нижней колонкой, стягивающей платины. Если красная линия проходит между зубцами звездочки, бой "бом-ку-ку" правильно работать не будет.

На фото - неверное положение блочка боя.
Ленились на заводе блюсти инструкцию и выставлять блочек со звездочкой, как положено. Вот и получалось в некоторых кукушках не "бом-ку-ку", а "ку-ку-бом" и, впридачу, неполное срабатывание низкого тона "ку".

Зубчатое колесо блочка боя имеет достаточно зубьев, чтобы точно выставить исходное положение звездочки блочка боя. Почитайте форум с 12-й страницы - все описано еще подробнее...

[OddyRash]

Сообщение от Sashun

Почитайте форум с 12-й страницы

Скорее всего, дело решится тем, чтобы приподнять проволоку хвоста кукушки.

[leonid2012]

Сообщение от Roma2017

Еще раз большое спасибо за советы и помощь OddyRash и Sashun!
Благодаря вашей помощи я доделал эти часы до нормальной работы!
Отрегулировал крепление дверки треугольного домика, подогнул тонкую проволоку, которая тянет дверку, еще обрезал пружину возврата кукушки (она растянулась почти в 2 раза по сравнению с другим рабочим механизмом кукушки - видимо прежние хозяева часов наворотили!)
Так что теперь дверка треугольного домика широко открывается, довольно плотно закрывается и не отскакивает, как раньше.
Все уже могу дарить эти часы своей семилетней племяннице - как говориться обрадую ребенка.
Спасибо!

Выкладываю фото
Вложение 1671540

А вот с пружиной возврата , как вы решили проблему ! Я поставил с авторучки , и теперь гиря простая не тянет, надо утяжелять!((( И вот ещё , а как настроить бой!? в смысле звук!?

Сообщение от Sashun

Источник - заводская инструкция


Для правильной работы "бом-ку-ку" любой зубец звездочки, отмеченный синей стрелкой, в начале цикла боя должен лежать точно на красной линии, соединяющей ось вращения блочка боя с правой (левой, если смотреть сзади) нижней колонкой, стягивающей платины. Если красная линия проходит между зубцами звездочки, бой "бом-ку-ку" правильно работать не будет.

На фото - неверное положение блочка боя.
Ленились на заводе блюсти инструкцию и выставлять блочек со звездочкой, как положено. Вот и получалось в некоторых кукушках не "бом-ку-ку", а "ку-ку-бом" и, впридачу, неполное срабатывание низкого тона "ку".

Зубчатое колесо блочка боя имеет достаточно зубьев, чтобы точно выставить исходное положение звездочки блочка боя. Почитайте форум с 12-й страницы - все описано еще подробнее...

так вот и стоит всё так на схеме вашей и прочитал я вроде уже все советы! работает он ку-ку-бом! но не закрывается левый мех! если это не страшно , то и лезть туда не стоит! Спасибо!
