Часовая фурнитура на 3D принтере

[Alex2051]

Тут драма произошла, я сломал таки шестерню в электрических часах. Она была сделана из стеклотекстолита. Пробелма была, как я уже потом понял, что стояла неродная очень сильная пружина на стартере и при запуске на немытом механизме в какой то момент я все таки срезал несколько зубов... Печаль!!!

Начал эксперименты с пластиком. Попробовал PLA - мягковат и не понятен по сроку службы. Потом попробовал CERAMO (как раз накануне купил моток) - интересный пластик с хорошим спеканием слоев и при шлифовке (как и обещают) становится похожим на керамику слегка, он тверже, но и более хрупкий. Были проблемы пока подобрал нужную температуру для него... Но потом пошло дело.
Проблема была еще в том, что деталь очень компактная - D=12.5мм и при том - 40 зубов. Пришлось допиливать вручную после печати.

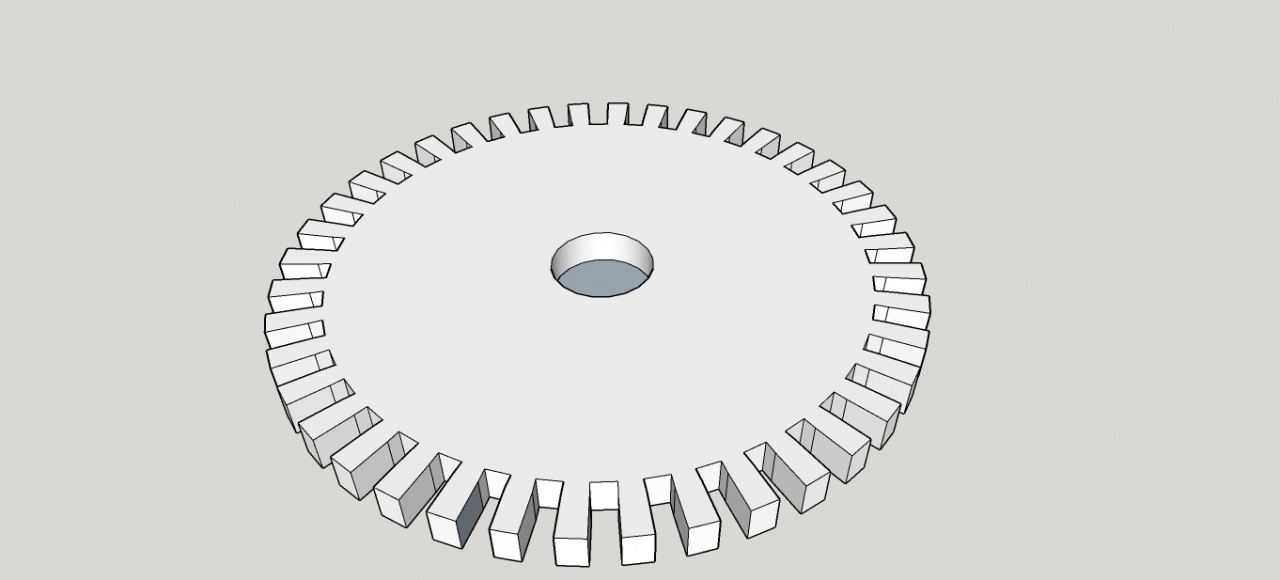

Нарисовал

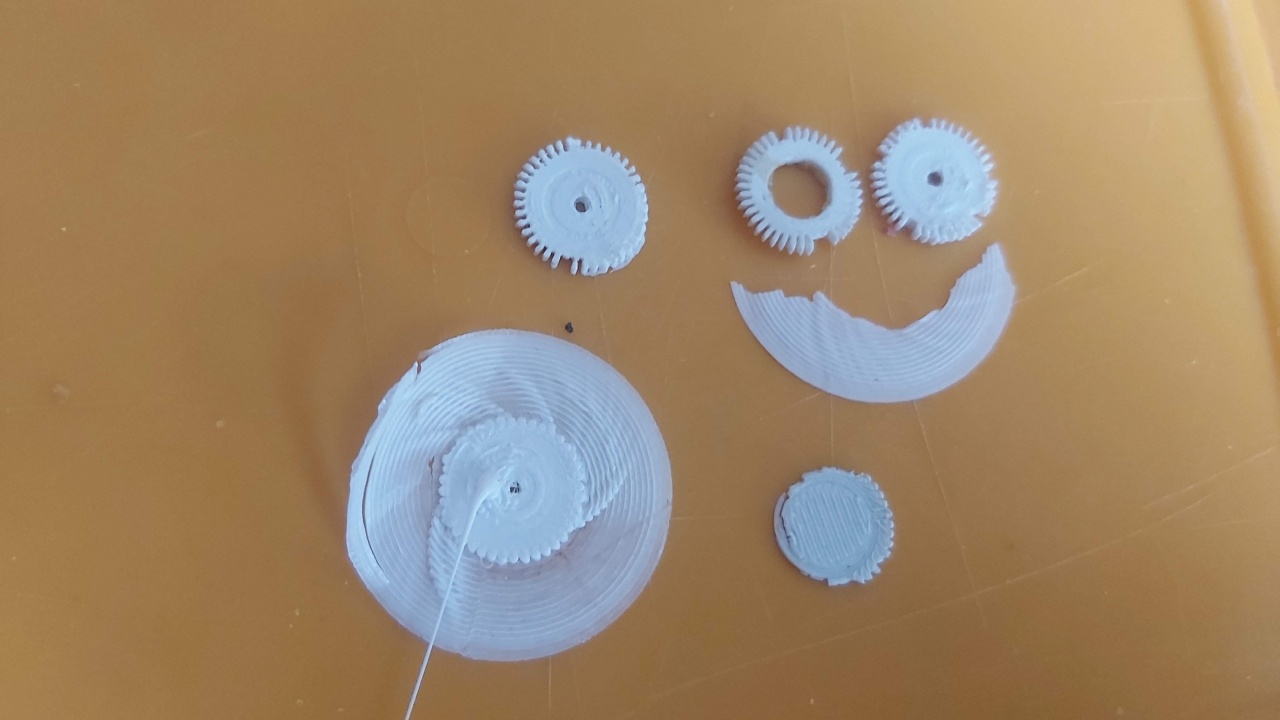

Попытки

Удачный вариант

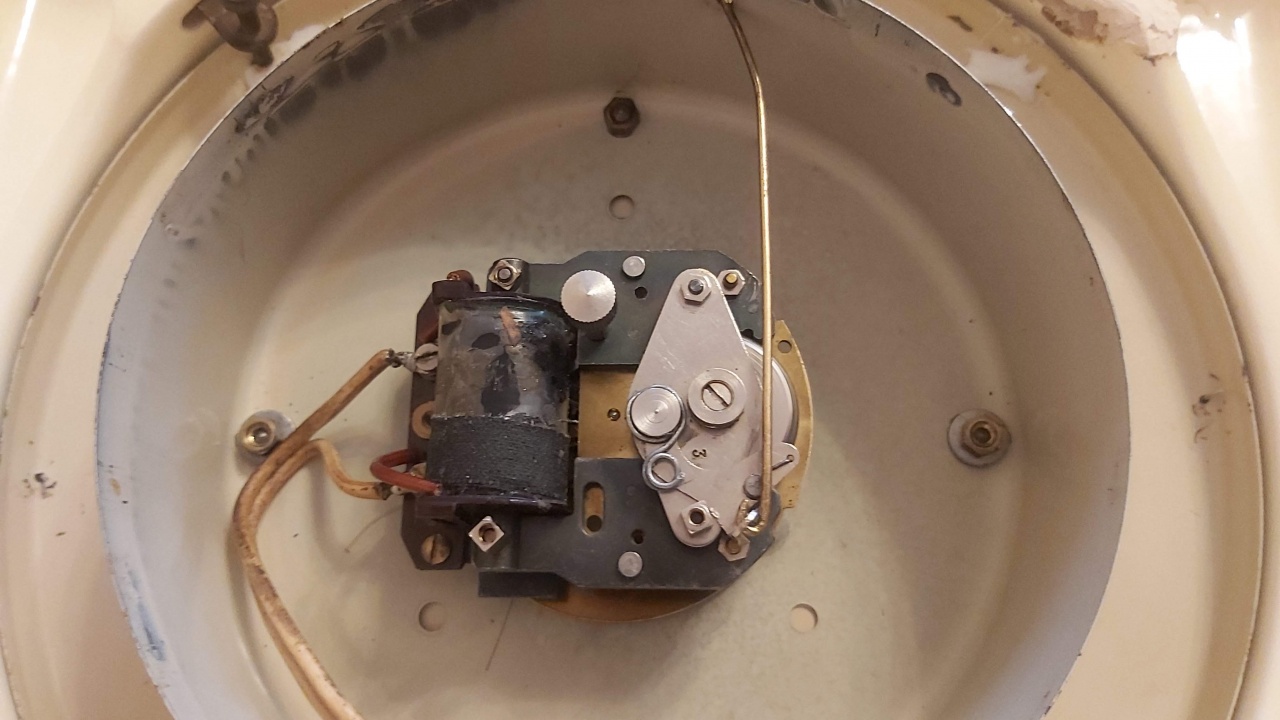

Установка. Просто подклеил к старой шестеренка новую, при этом триб её цепляет тоже.



Пружину отдачи заменил на зажим, чтобы можно было только движением руки толкать колесо для запуска.

[nevenbekriev]

Сообщение от m400

...Планирую после отрисовки деталей вырастить их на принтере. Прикинуть, что к чему. Ну а после лить из бронзы...

Прошу, поподробнее объясните, чего собираетесь лить... Мне кажется, что в конце получится только недействующая модель часов.
На самом деле, традиционные способы изготовления часовых деталей, если их освоить, они намного легче и продуктивнее, чем принтирование модели из воска и литие, еще они гаратируют намного больше правильность размеров и свойств деталей. А само проектирование деталей - ето вполне другое искуство.

[Krysin]

При литье из бронзы (латуни) конечная деталь "теряет" в размере ~ до 5％ и это надо учитывать. Мелкие же детали вообще сложно отлить со 100％ схожестью с образцом (много факторов влияют на технологический процесс).

[Alex2051]

Я думаю, слово "литье" было образным.
На 3Д печати отработать механизм вполне можно и большая часть узлов может даже работать годами, я уверен (работают же кварцевые механизмы на пластике многие годы и ничего). Да и современные материалы это не "воск", и даже гораздо крепче цельнолитых пластиковых деталей за счет внутренних ребер жесткости. В общем, напечатать фузейный мех - вполне реально. Другое дело - рассчитать размеры колес, передаточные чила и прочее - без шаблона будет сложно, это нужно в солидворксе или подобных уметь моделировать.
Далее эти рабочие модели можно на чпу выточить из той же бронзы. Можно конечно и на токарно-фрезерных "ручных" станках сделать то же самое, но найти кто бы это смог сделать по тем же моделям - будет сложнее, чем найти тех, кто напечатает имхо.
разумеется этот проект не будет являться найчной реставрацией, а вот экономически может оказаться оправданным, да и с точки зрения "почему бы и нет" вполне имеет право на существование.

[nevenbekriev]

Про 'Почему бы и нет' - вполне согласен, но иначе ето полная ерунда...
Сделать настольный фузейный механизм из пастика уже может быть и реально, зависит от принтера. Но кому же он нужен из пластика? Механизм должен быть из металла, еще не из бронзы, а из латуни и из стали. Трибы колес и рычаги должны бть из закаленной стали... 'Литье' было написано вполне серьезно - отпечатать модель из воска или подобного материала и затем отлить... Но, литие может дасть в некоторой степени правильную форму деталей, но не и правильные свойства. Нигде в часовом деле детали не получались литием, как отливки получаются мягкими. Твердость латуни получается пластической деформацией, что делает литие безсмысленным. Полотна колес и платины делают из вальцованных листов латуни. Бронза не используется из за своей трудной обработке.
Еще, не так просто сделать колес на фрезерном с ЧПУ. Я из собственного опыта... Полотна из латуни - может как-то и получится, но трибы - можете забыть. А вот, я делаю полотна и трибы на токарьном станке с простой самодельной фрезерной приставкой и никакое ЧПУ мне ненужно, еще с никаким солидуорксом не желаю связыватся.

[m400]

Спасибо, что заглянули в темку!

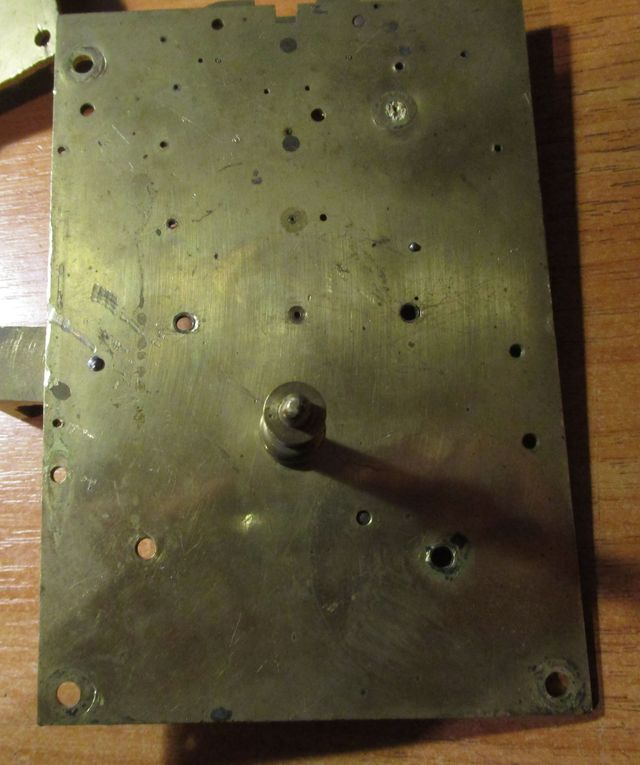

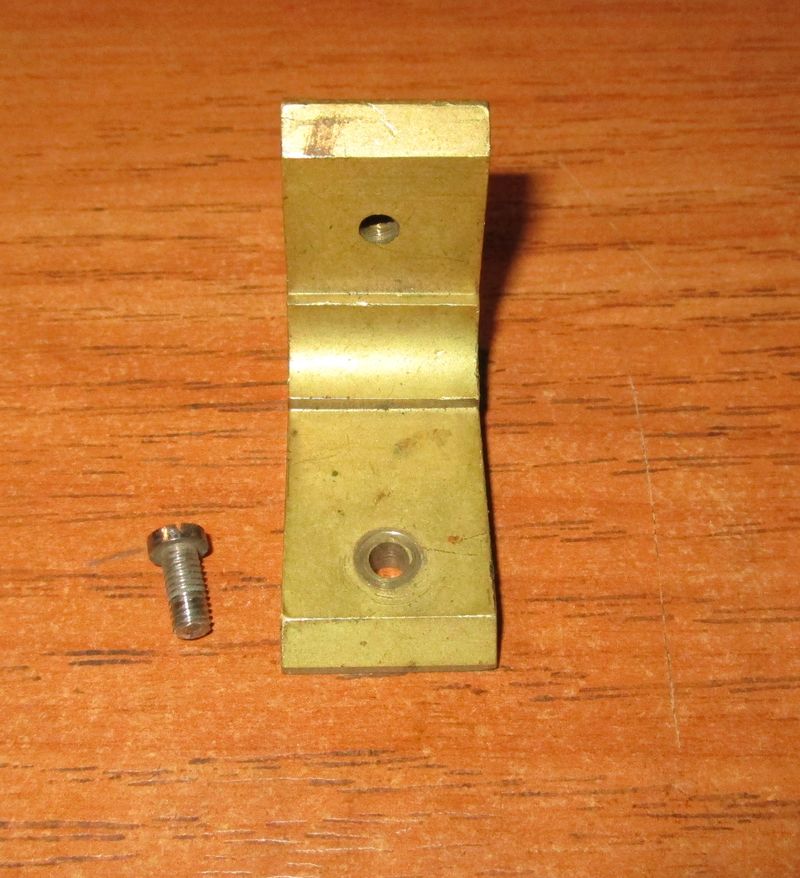

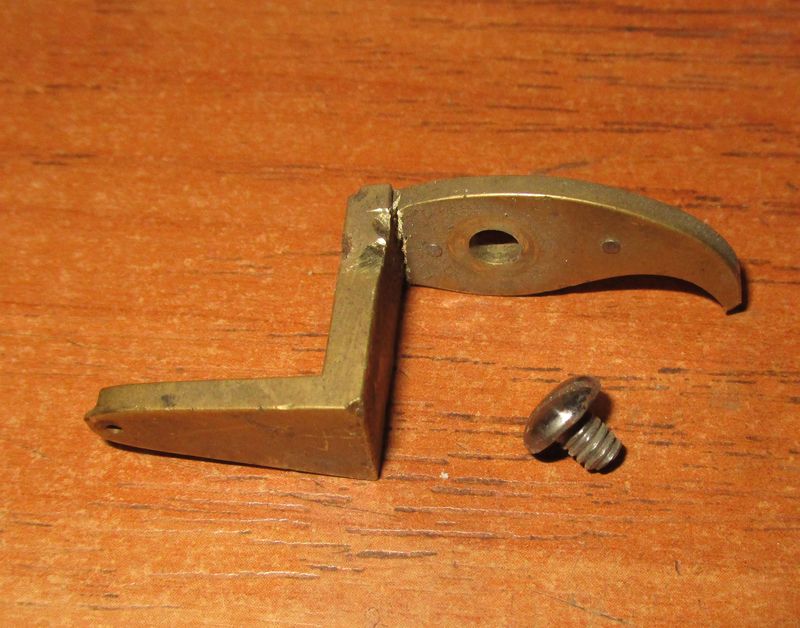

Обобщу ответ. Конечно, под литьем подразумевались только те детали, которые изначально были из бронзы-латуни. Вот для примера несколько утраченных и сломанных. Стойка всего одна. А также детали декора корпуса.
Ну а 3D поможет рассчитать-прикинуть колесную систему.
