Сообщение от siealex

Кварц подойдёт любой современный часовой на 32768 Гц. Хоть от современных часов, хоть от материнки.
Зы, скорее всего это ПЕРВЫЙ известный здесь случай применения УМС8-03 в серийных часах. УМС, похоже, таки стоит в одном корпусе с 1004ХЛ6.

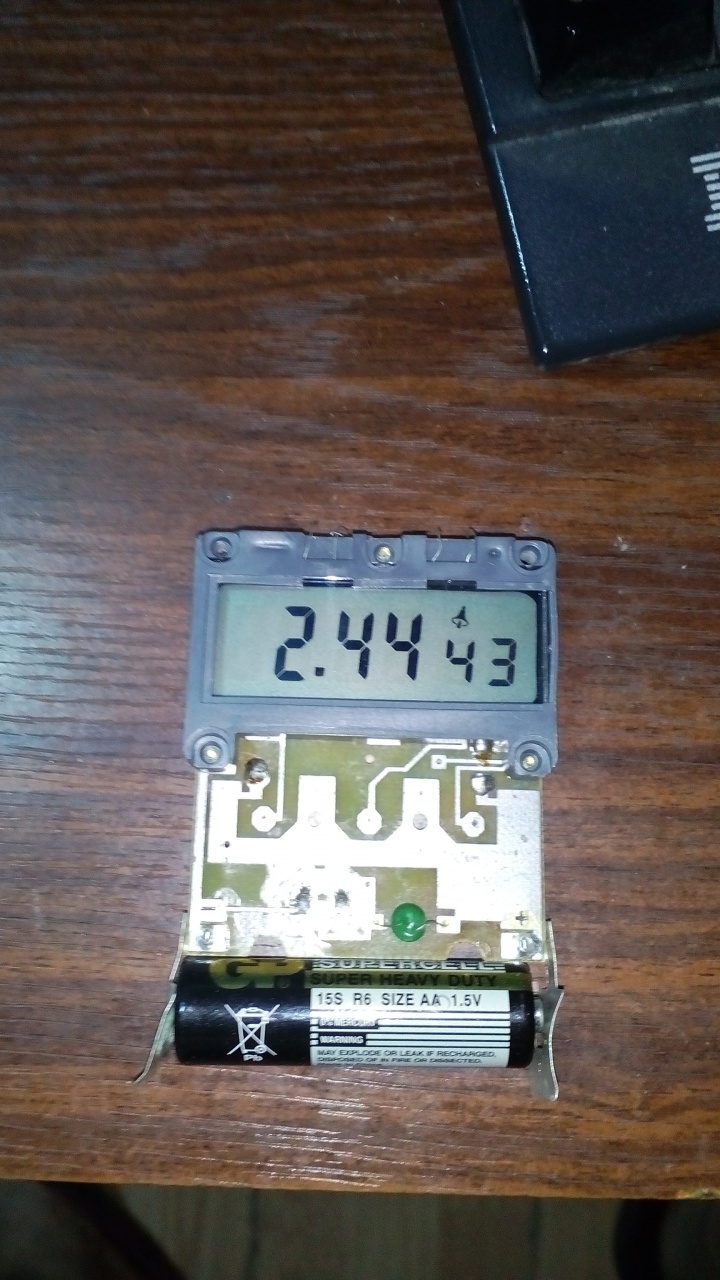

Спасибо огромное! Часы пошли. В расход пошел кристалл от дохлой материнки. Осталось выяснить, что происходит с мелодией. Сейчас, когда вставил батарейку был эффект как будто не хватает питания микросхемы и при подачи сигнала на выход чип перезагружается и пытается сыграть снова. И так в цикле. При этом при пошатывании пьезика что-то меняется в этом цикле. Может быть это из-за неисправности динамика? Хотя чему там ломаться-то?

[siealex]

Такое может быть из-за грязных контактов батарейного отсека.

[V0R0NA]

Контакты почистил - не помогло. Видимо сдох чип (

[siealex]

Контакт под пьезопищалкой и её нижнюю поверхность тоже надо бы почистить, при плохом контакте самоиндукция от катушки может давать глюки.

[V0R0NA]

Брал светодиод и включал вместо пищалки и вместо узла с транзистором. На светодиоде явно играла не музыка.

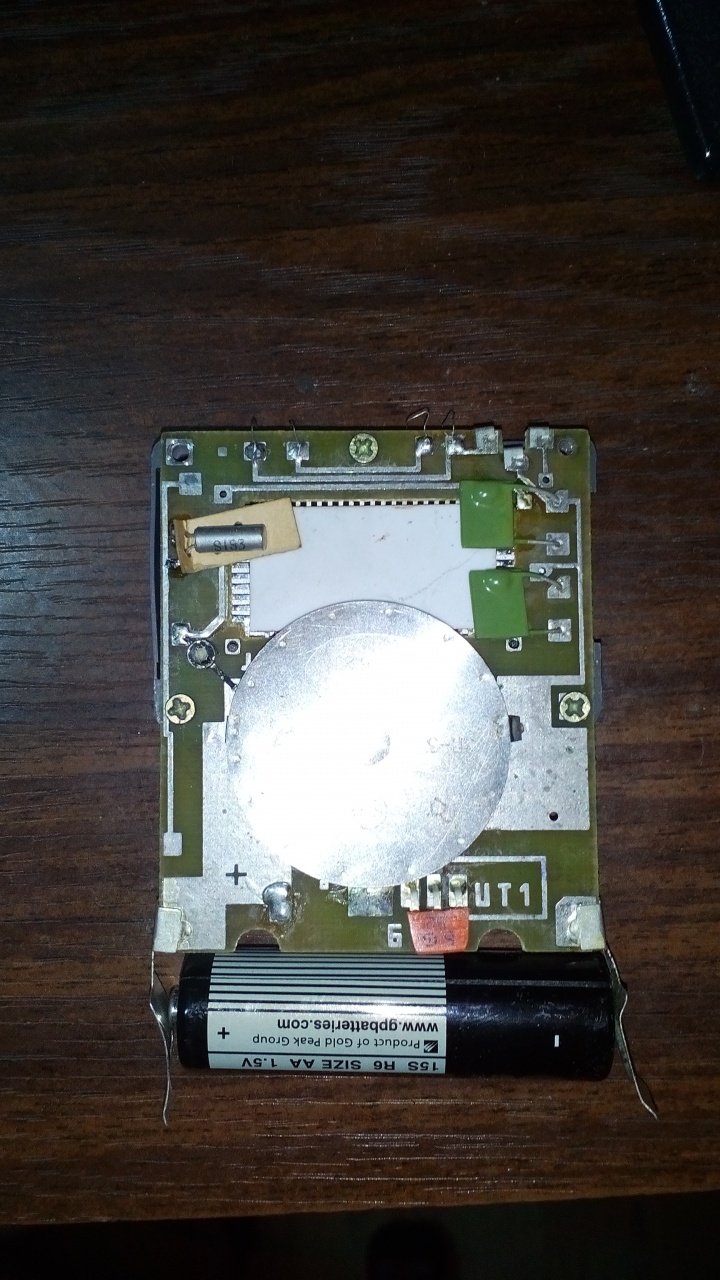

В схеме есть 2 конденсатора по 10 мкф. Они никак не могут влиять на работу музыкальной микросхемы?

[siealex]

Получится записать, что издаёт пищалка, если непрерывно включить сигнал?

[V0R0NA]

В аттаче видео

[V0R0NA]

Ещё одно видео.
В самом начале звук пищалки (быстрый) должен играть крокодила Гену, а после переключения звук (медленный) должен играть Чебурашку.

То есть чип как-то реагирует на внешние раздражители, но почему-то его плющит.

[siealex]

Какая кнопка останавливает мелодии и какая выбирает их? Эти кнопки надо нажать вместе - это полный сброс звукового чипа. Был такой глюк у меня на некоторых 29367. Другой вариант - звуковой чип не видит кварц, но это маловероятно - кварц там один на всё.

[V0R0NA]

Выбирается мелодия двумя кнопками одновременно (крайними), выключается кнопкой сверху. Зажимал все три - эффекта 0. Кстати, кнопкой остановки мелодии звук отключается не сразу, а спустя несколько секунд, если держать кнопку. Действительно, ощущение такое, что чип работает на ооочень низкой частоте.
