Проблема с PRW 3100

[Seryogha]

Наверное подсветка - это 2 маленких площадочки (наверное диоды (1х2 мм)) с 2 мя контактактами и с 2мя микропружинками?
В первый раз это всё выпало и я не увидел как они были расположены, но вроде собрал.
Эти площадки можно перепутать,развернув на 180 градусов? Там есть полярность?

[Camran]

Если это диоды то полярность 100% есть

[Notgreedy]

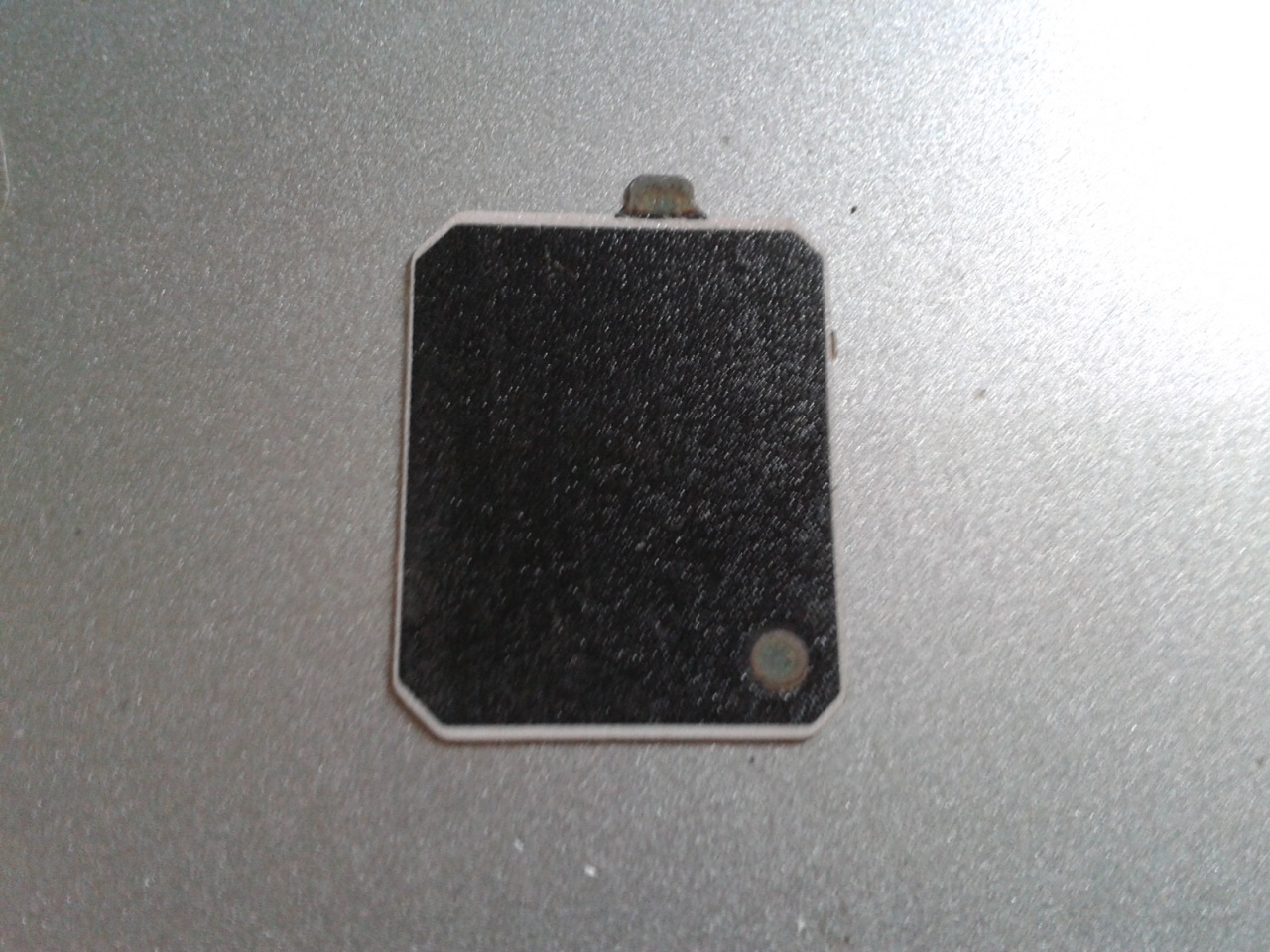

Диоды припаиваются к плате.,,Полярность,, у люмбумаги есть.к пружинкам должны выходить серые контакты на бумаге.

[Seryogha]

https://www.youtube.com/watch?v=bvUt...ature=youtu.be
Вот класный видос. Разбирается всё один в один как в моих протреках!

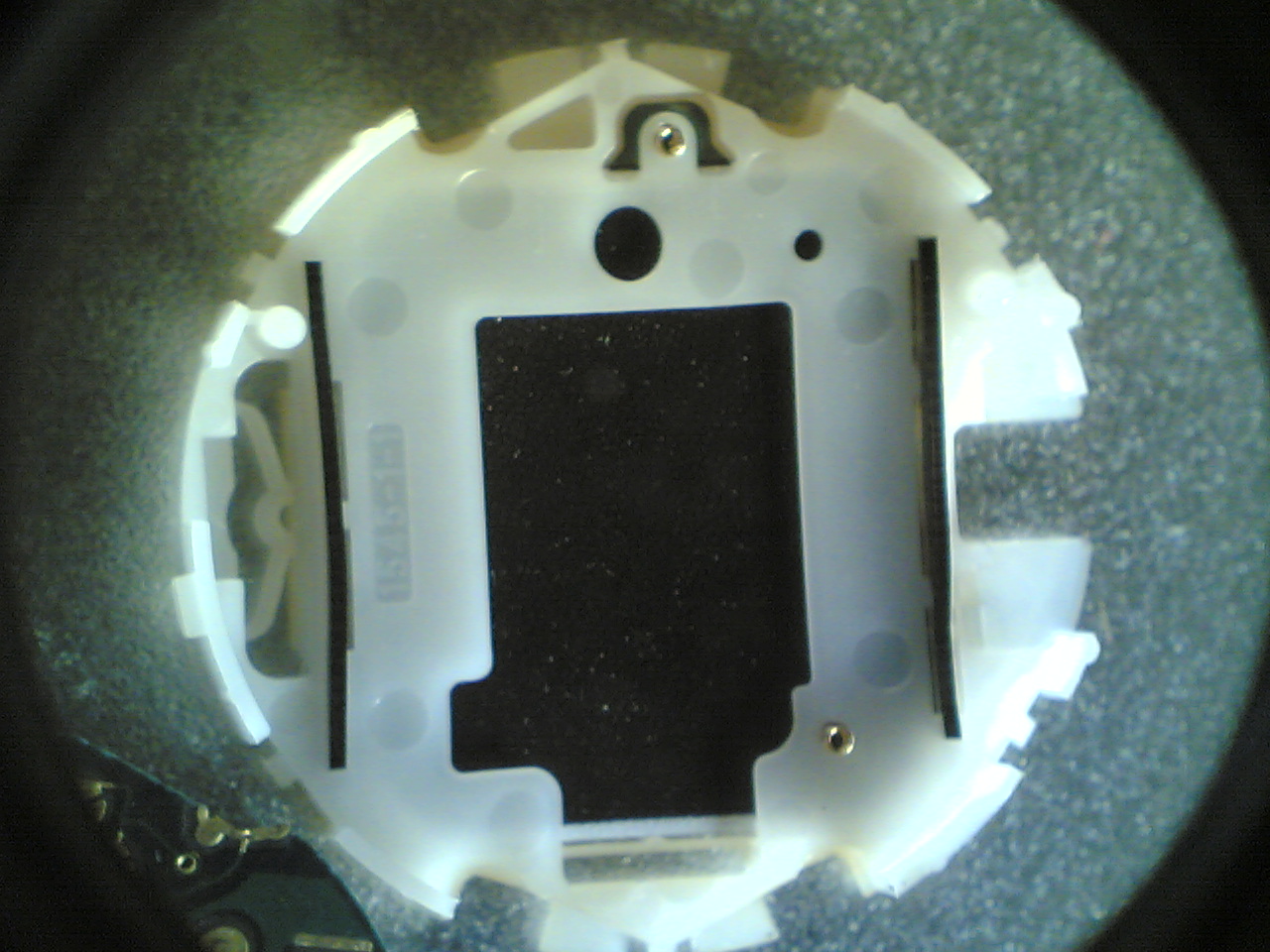

Для меня только осталось не понятным, как через 2 плоских резинки осуществляется подключение к дисплею. Какая то магия)))
Кстати, можно ли их отделять от дисплея.
Я оторвал, потом установил как то коряво, и дисплей вообще не корректно заработал. Потом поравил, и всё стало также как и до ремонта.
Как располагаются диоды, я так и не понял. Белой стороной во внутрь.
И не понял, что он говорил про них. Про первый, точно подсветка . А про второй не понял.

[Notgreedy]

Сообщение от Seryogha

https://www.youtube.com/watch?v=bvUt...ature=youtu.be
Вот класный видос. Разбирается всё один в один как в моих протреках!
Для меня только осталось не понятным, как через 2 плоских резинки осуществляется подключение к дисплею. Какая то магия)))
Кстати, можно ли их отделять от дисплея.
Я оторвал, потом установил как то коряво, и дисплей вообще не корректно заработал. Потом поравил, и всё стало также как и до ремонта.
Как располагаются диоды, я так и не понял. Белой стороной во внутрь.
И не понял, что он говорил про них. Про первый, точно подсветка . А про второй не понял.

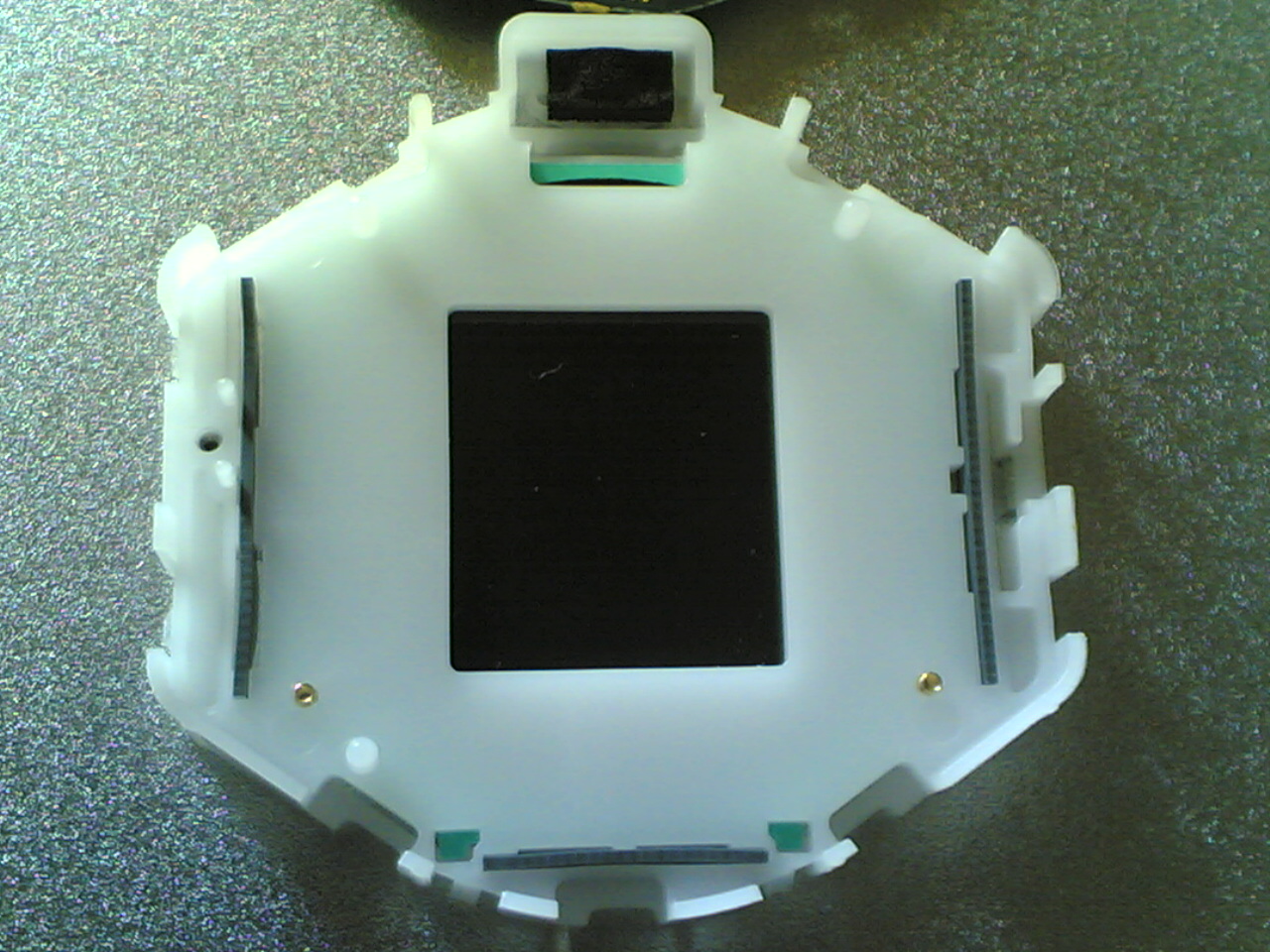

Резинка-состоит из токопроводящей части и изолирующей.проводник- изолятор-проводник- изолятор.возьмите лупу и увидите-они по цвету разные.

Идиотская конструкция с диодами.В белом корпусе св.диода есть желтое окошко-оно должно смотреть в торец рассеивателя-в сторону ЖКИ.
