электроника 1-10

[siealex]

Согласен, как бы не самые необычные из наших часов.
ЗЫ, ищу лоток батарейного отсека на них, ни у кого не завалялся?

[zenone]

Здраствуйте.
Кто может подсказать как разбирается сиё чудо?
Выкрутил 2 винта, сдвигаю внутренности в сторону ручки настройки времени, но мешают кнопки, дальше не получается, насильстаенных действий не произвожу, переживаю что кнопки сломаю.
Спасибо знающим или за предположения.

[siealex]

Немного сдвинуть, потом вынуть на себя пластиковую рамку с кнопками - она держится на двух крючках. Потом продолжать выдвигать модуль.

[zenone]

Сообщение от siealex

Немного сдвинуть, потом вынуть на себя пластиковую рамку с кнопками - она держится на двух крючках. Потом продолжать выдвигать модуль.

Спасибо. Но что-то без лома не поддалась... Часы в хорошем состооянии ни разу не открывали не хочется насильно, может у кого есть фото этой крышки с задней стороны, чтоб понять что поддеть и сколько сил приложить. Хочу открыть их так как перестала работать ручка установки времени.
Спасибо.

[siealex]

Сначала сдвинуть модуль до упора (миллиметра три), потом ВЫНУТЬ НА СЕБЯ переднюю пластиковую панель (рамку вокруг дисплея), она должна выниматься без усилия, потом двигать модуль дальше.

[zenone]

Сообщение от siealex

Сначала сдвинуть модуль до упора (миллиметра три), потом ВЫНУТЬ НА СЕБЯ переднюю пластиковую панель (рамку вокруг дисплея), она должна выниматься без усилия, потом двигать модуль дальше.

Спасибо, всё получилось, переднюю пластиковую панель (рамку вокруг дисплея) сдвигать не нужно было, а просто вынимать из алюминиевого корпуса вверх вдоль стороны переключателя и кнопок. вскрытие показало что отломалась лапка контакта, буду решать чем можно её заменить

[Андрей Бабанин]

Выложу немного фоток, касающихся разработки 1-10.

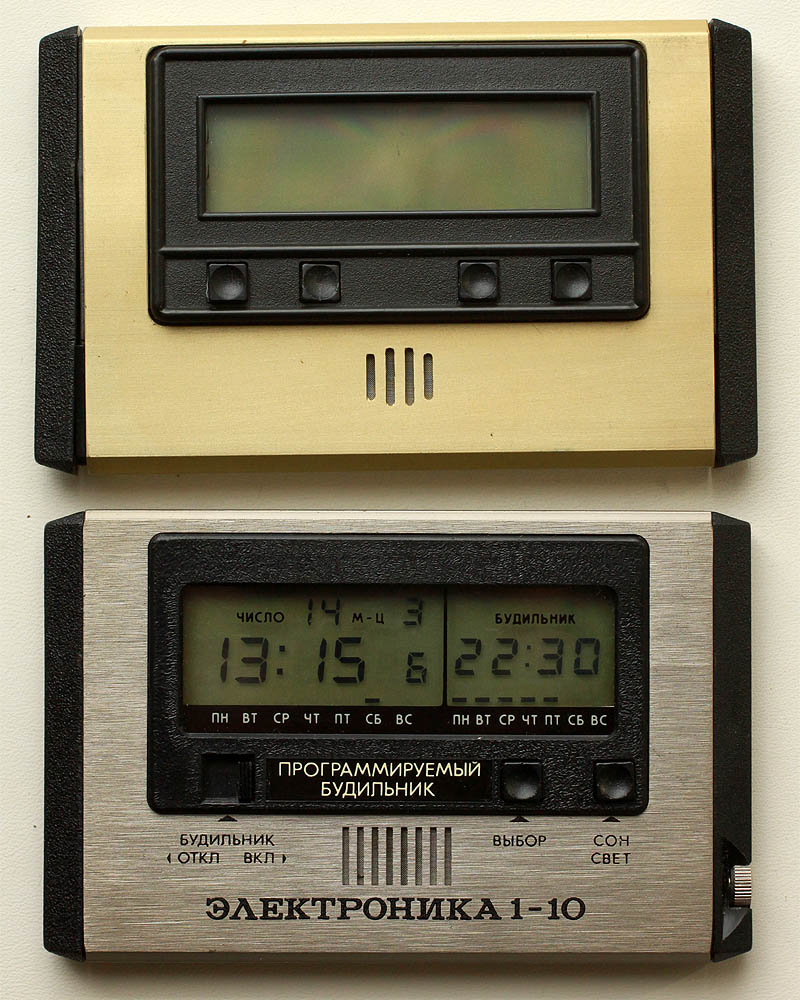

Я уже выкладывал фото ранней версии 1-10, которую мне пока не удалось оживить, но не все потеряно.

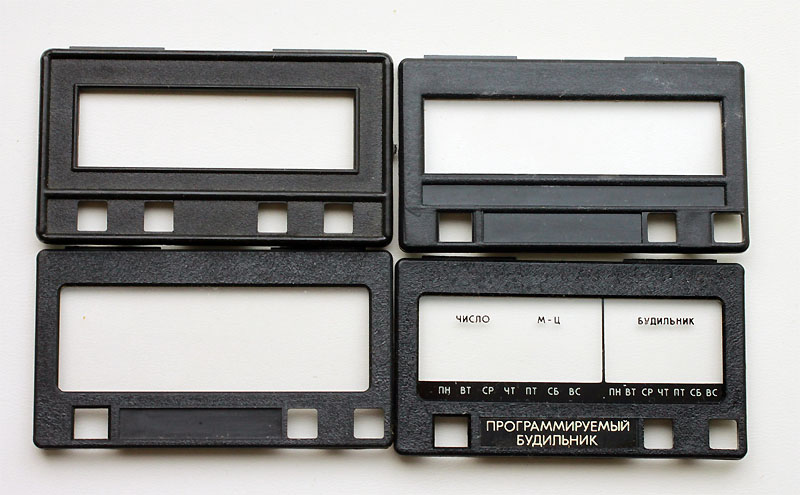

Вот пример развития дизайна передней панели часов

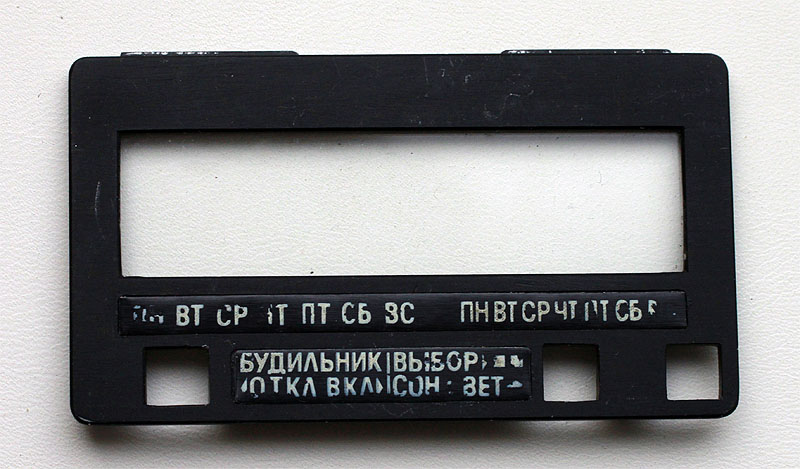

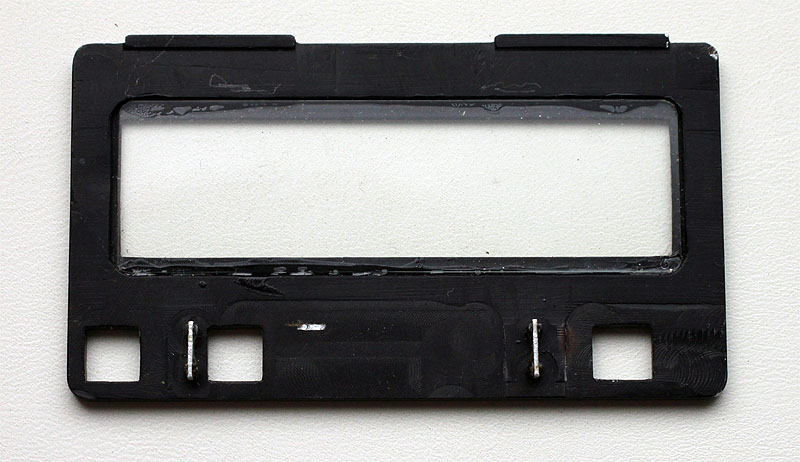

Металлическая передняя панель образца

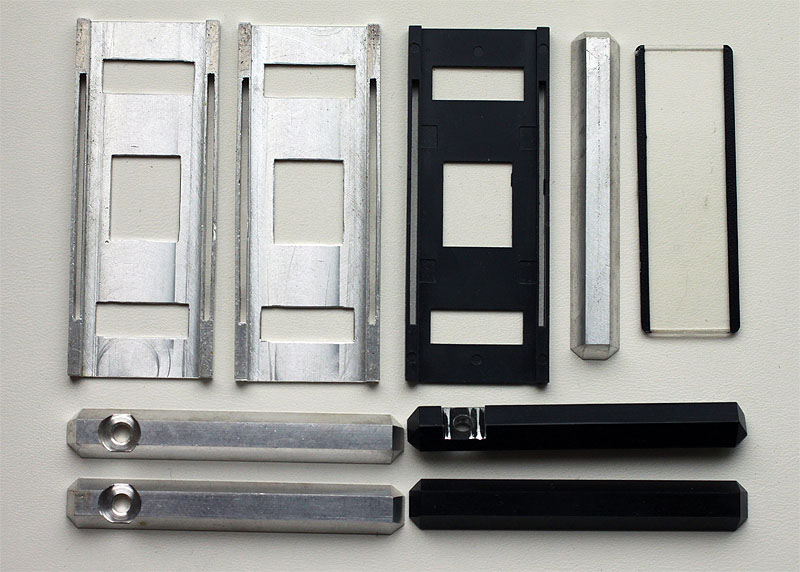

Алюминиевые крэддлы дисплея (Карл, как они с токопроводящими резинками работали!?) Видимо это образцы для литья. Черный крэддл - уже готовое изделие. Также алюминиевые боковинки корпуса, две из которых химически окрашены в черный цвет. Также привожу редкое стекло с полосками от 1-07.

[Андрей Бабанин]

В российском классификаторе эта модель значилась как 75831, но в советском она была в диапазоне 300-400, может кто знает номер по советскому классификатору, к примеру 75373 или 374?
К примеру 1-07 имела обозначение 70363, а по российскому уже 75829.

[Андрей Бабанин]

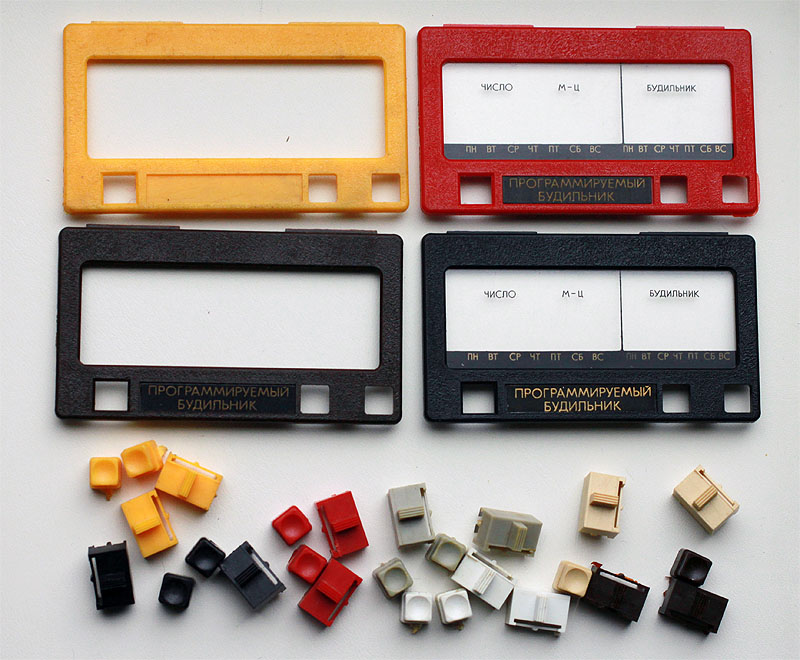

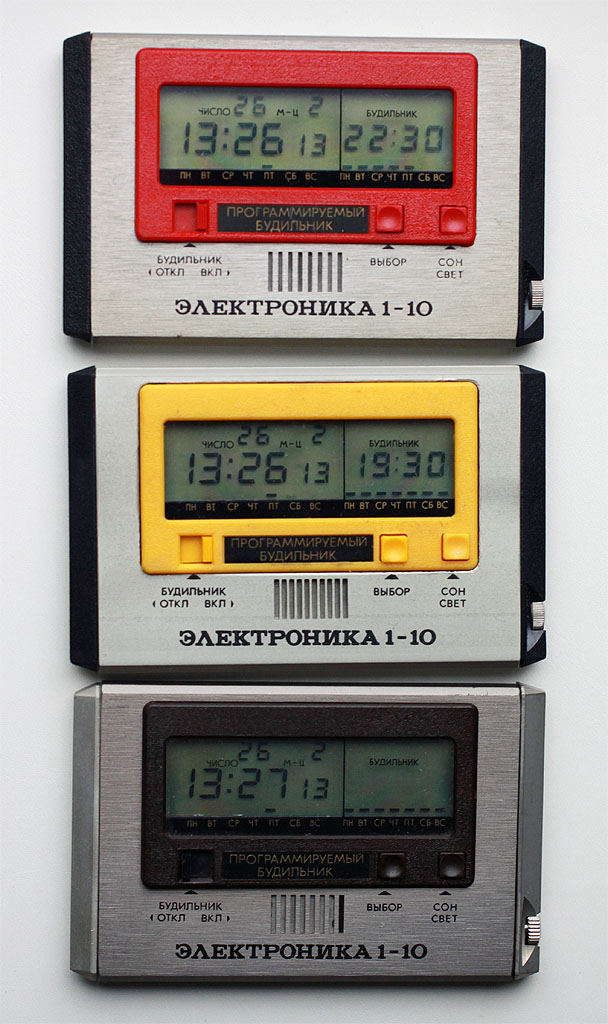

Электроника 1-10 чаще всего попадается в достаточно скромном количестве оформлений, но планировалось выпускать и более веселенькие модели. Собрал три варианта с панельками красного, желтого и коричневого цветов, но судя по кнопкам и переключателям цветовая гамма моделей могла быть еще шире.
