Пендельфедер для Янтаря за 10 минут и 1 доллар

[xamgelo]

Подскажите, что лучше взять на пендельфедер для французских каминных часов.

Есть пружинка от женского калибра, скорее всего Ориентех, она мягче чем пружинка от "Чайки" в остальном такая же, толщина 0,065-0,07, ширина 1,2 примерно. И есть пластинки от магнитной защиты упаковки товара. Они показывают тем же микрометром две по 0,025 и одна 0,035
Я склоняюсь к двум полоскам из пружинки. Но не будет ли слишком жесткой?
Судя по штампикам на механизме, размер маятника 44 ( или 117мм). Вес маятника чуть больше 70 грамм.

Да, и какой длины делать рабочую часть? 15 мм нормально будет? От старого нижней части не сохранилось совсем и был он сделан из одной полоски.

[andreyus]

В стоматологии используются пластины 0,06мм.

[OddyRash]

Сообщение от andreyus

В стоматологии используются пластины 0,06мм.

Лента 4 мм шириной и 3 метра длины за 300 рублей, в магазинах для стоматологов.
Но она не калёная.

[Sashun]

Ранее я писал за "Пендельфедер для Янтаря за 10 минут и 1 доллар" - см. http://forum.watch.ru/showthread.php?t=308057 .

Выяснилось. что работу можно удешевить!
Вы просто идете в близлежащий магазин и выпрашиваете у охранника (или что-то покупаете из канцтоваров) , абы оно имело вот такую, как на фото "противокражную" этикетку. Официально эта штука называется "Акустомагнитная этикетка Sensormatic MiniUltraStrip II (MUSIII)"
В магнитном поле она "дребезжит" ультразвуком на неслышной частоте 58 кгц, и встроенный в рамку на выходе из магазина приемник улавливает звук неразмагниченной этикетки. Точность установки частоты 0.52%.

Этикетка содержит одну узкую металлическую НЕнамагничиваемую полоску, изготовленную из магнитотвердого металла, которая жестко закреплена внутри этого пластикового кубика. Кроме того, имеется 2 магнитные полоски аморфного металла пошире, которые располагаются так, чтобы они могли свободно совершать механические колебания, т.е. они вообще не закреплены и находится в свободном пространстве. Исходно эти 2 полоски слегка намагничены и размагничиваются кассиром магазина. Подробности интересующийся может почитать тут - http://video-rec.ru/helpful-informat...-how-it-works/ .


Вам в руки эта этикетка попадет уже размагниченной - охране магазина неохота потом отвлекаться абы зазря.

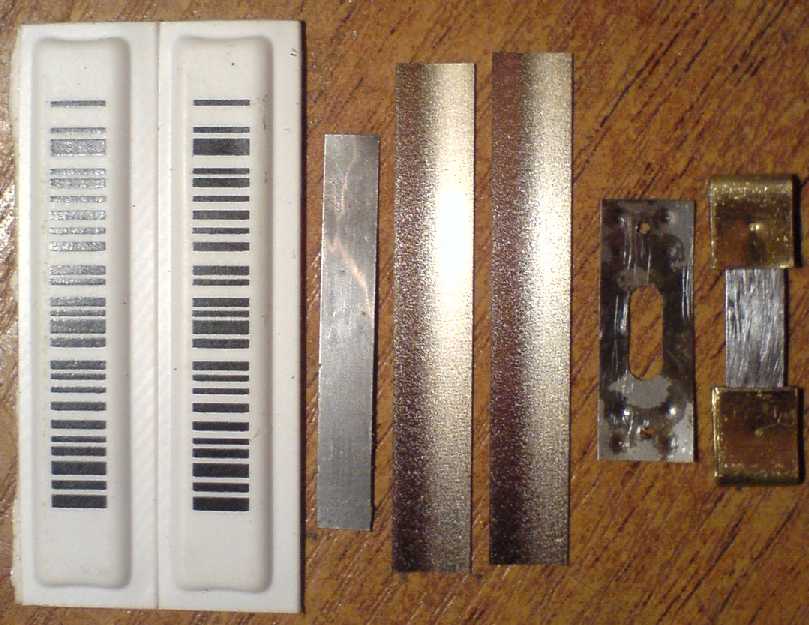

На фото слева направо:
- сами этикетки;
- узкая и две широкие чрезвычайно тонкие пластины-полоски, извлеченные из этикетки;
- б/у пружина пендельфедера заводского изготовления без обойм;
- заготовка самодельной пружины, подготовленная для сверления (расстояние между кернениями 15,0 мм).

Обоймы изготавливаются из обрезков латунных деталей мусорной электроарматуры подходящей толшины вырезанием обычными ножницами.

Из одной этикетки получается 5 пружин !


Детали изготовления пружины - по 1-й ссылке в начале сообщения.

[OddyRash]

Сказать девочкам на кассе, чтобы собрали вам "этикеток", за неделю вам их сотню соберут, за шоколадку.
Проверено. )))

[Sashun]

Тут, что еще примечательно, так это толщина этих пластиночек. Если верить моему старому микрометру, то толщина узкой полоски 0,035 мм, а широкой - 0,025 мм. А это означает, что потери энергии в подвесе существенно меньше, чем у у пружины заводского пендельфедера. С вытекающими следствиями.

[OddyRash]

Сообщение от Sashun

С вытекающими следствиями

От излишне мягкого пендельфедера будет страдать изохронность.
С роспуском пружины будет меняться скорость хода.

Наиболее доступным и подходящим по упругости материалом пендельфедера для новичков можно считать п\э бутылки.

[xamgelo]

Сообщение от Sashun

Если верить моему старому микрометру, то толщина узкой полоски 0,035 мм, а широкой - 0,025 мм.

Наши микрометры показывают одинаковые толщины, значит или не врут или в одном инструментальном цеху сделаны
Я все-таки сделал из пружины от женского мелкого калибра. Часы при нормальной расчетной длине маятника сильно отстают. Как думаете, стоит попробовать сделать новый пендельфедер из этих полосочек?

[nevenbekriev]

Сообщение от xamgelo

Наши микрометры показывают одинаковые толщины, значит или не врут или в одном инструментальном цеху сделаны
Я все-таки сделал из пружины от женского мелкого калибра. Часы при нормальной расчетной длине маятника сильно отстают. Как думаете, стоит попробовать сделать новый пендельфедер из этих полосочек?

Нет. Тогда будут отставать еще немножко больше. Просто нужно укорачивать маятник пока не станут идти точно.

[Sashun]

Сообщение от xamgelo

при нормальной расчетной длине маятника сильно отстают

Поскольку маятник у Вас физический (реальный), то никакими ухищрениями, измерениями и учетом всего и вся Вам не удастся определить расчетом его длину точнее. чем 5-10%. Отстают часы - коротите расстояние от подвеса до линзы маятника.
