#31
10.04.2013, 13:46
|
||||
|
||||
|
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
|
||||
|
| Этот пользователь сказал Спасибо! siealex за это сообщение: | ||
Shai Alyt NEMO (10.04.2013) | ||
|
#32
10.04.2013, 23:34
|
|||
|
|||
|

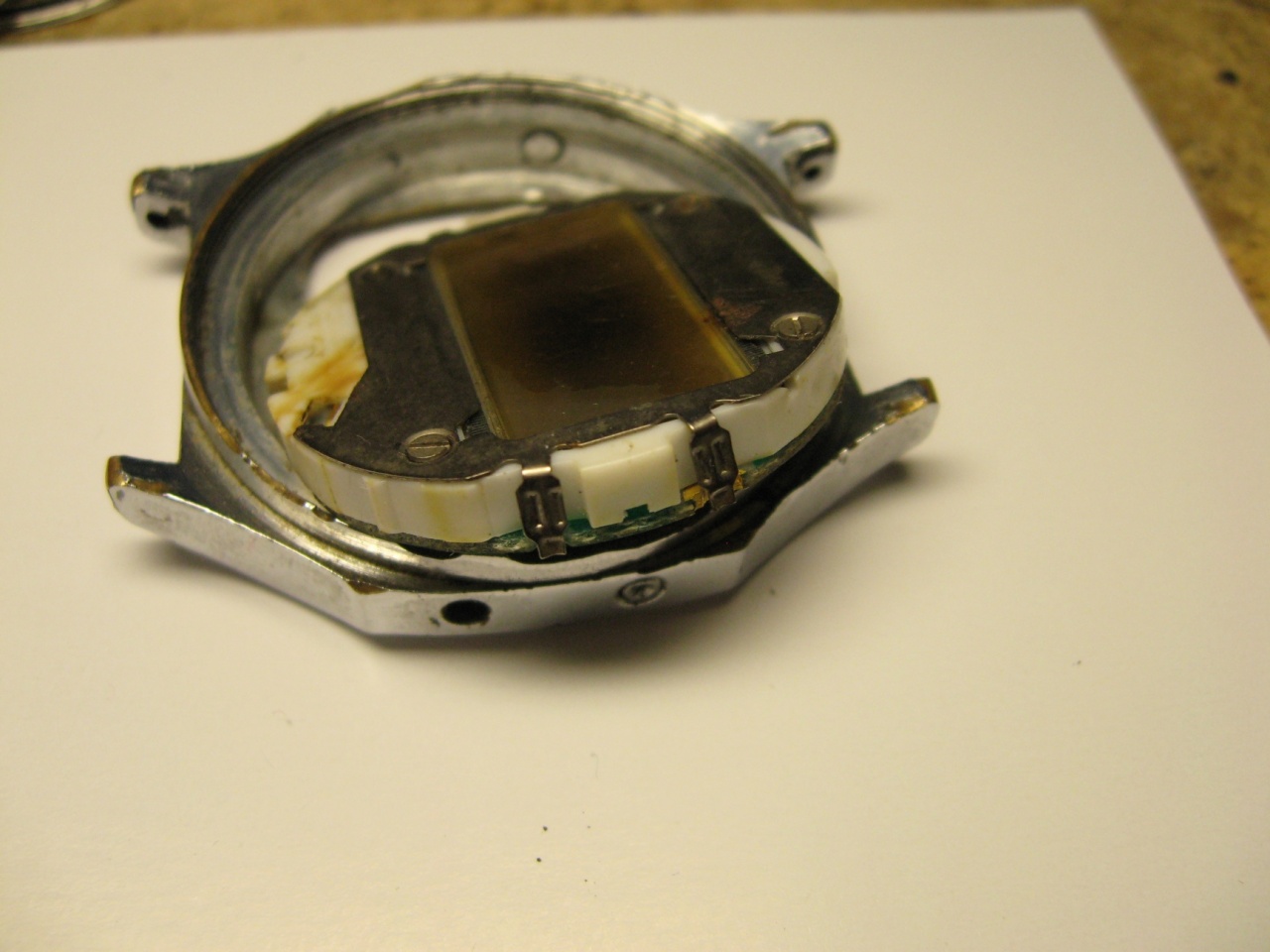

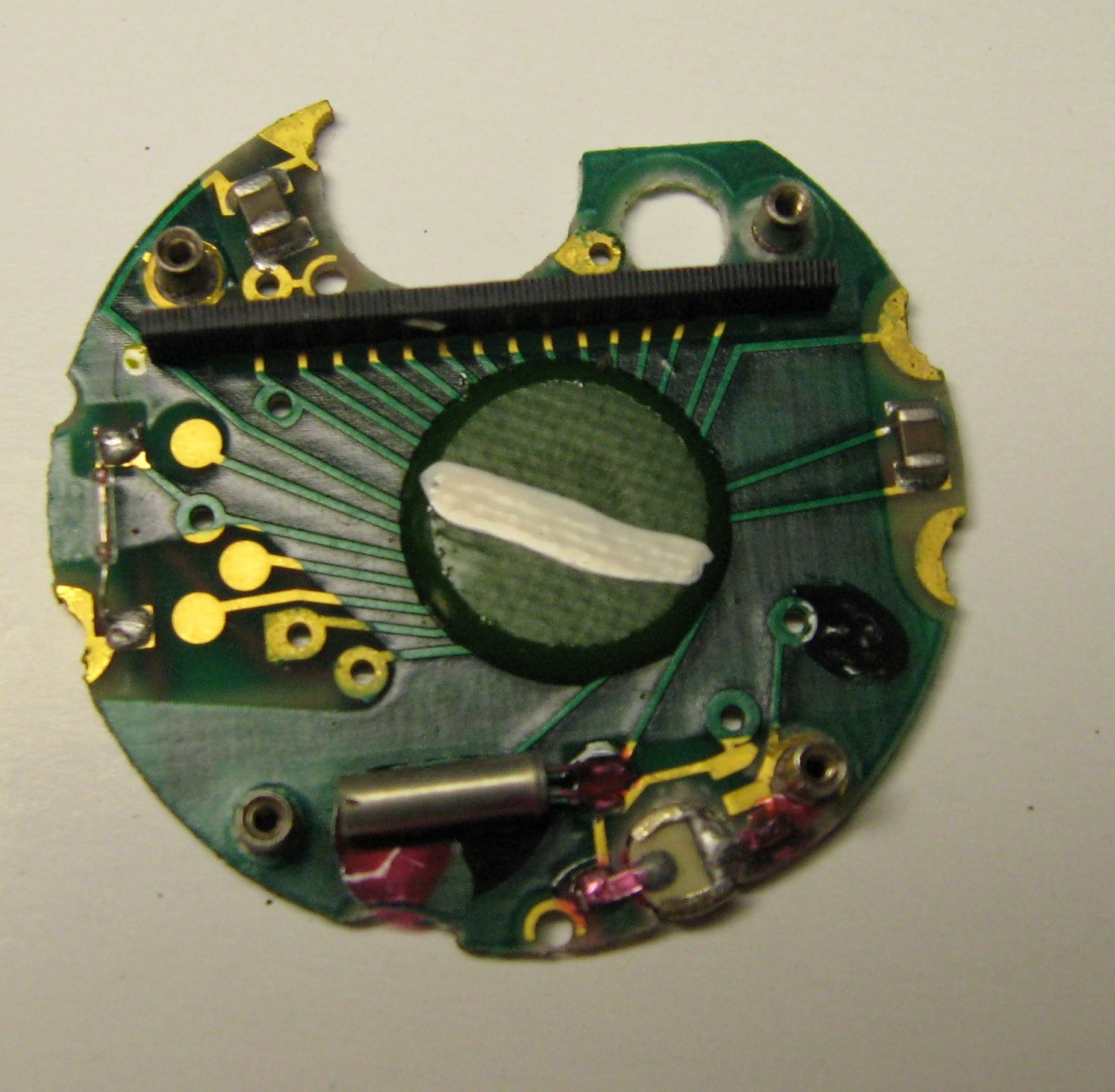

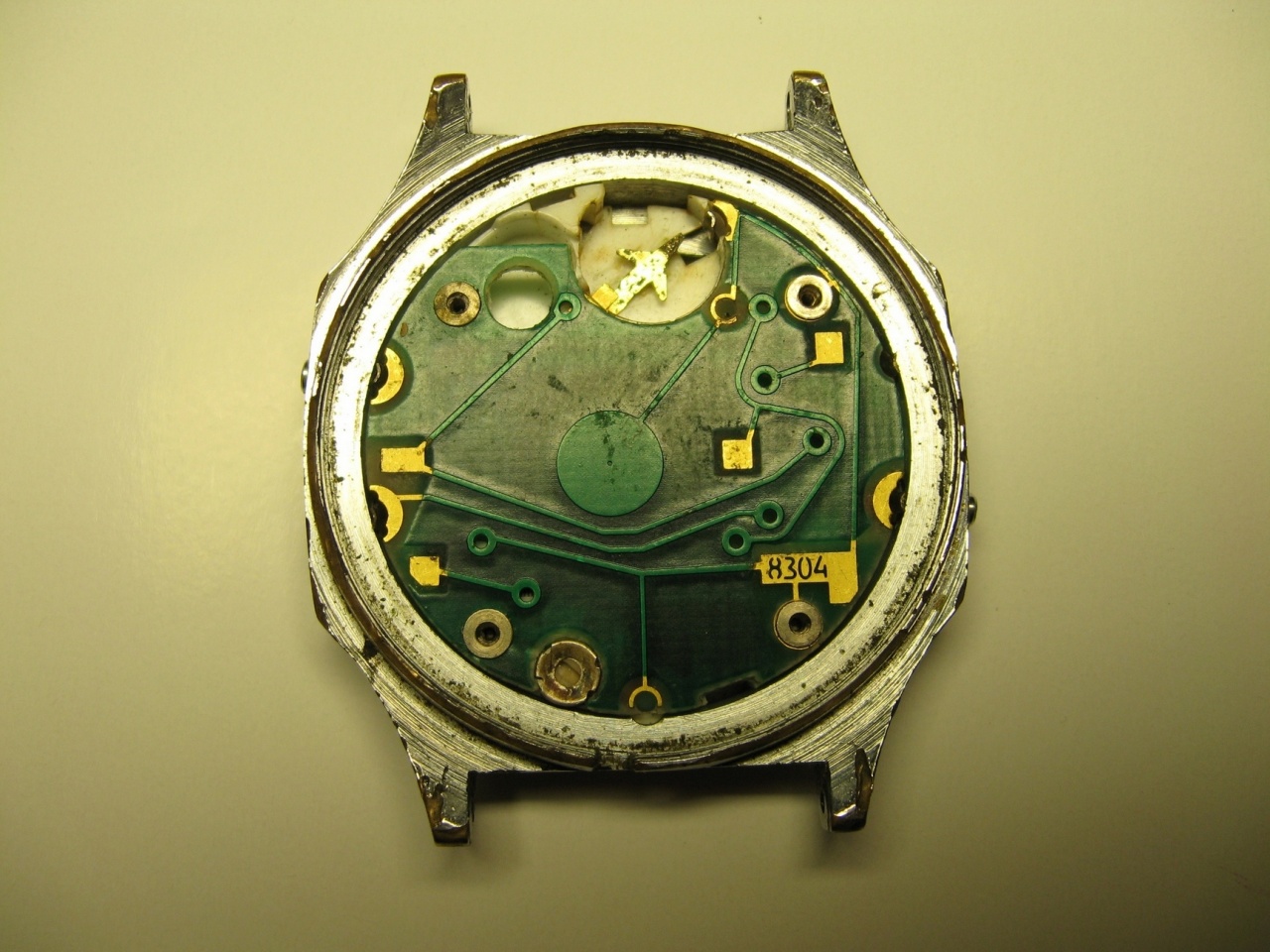

Господа, подскажите, что за экземпляр мне попался? С виду - Э-204, но при подробном рассмотрении возникают некоторые вопросы. Первое, что бросается в глаза - тонкие кнопки, а-ля Э-55. При вскрытии подозрения подтвердились. тонкие, с резиновым ободком-колечком. Контакты - часть общего металлического основания. Так стали делать вроде бы уже позже 204-й. Плата зеленая - тоже подозрительно. Не помню я в середине 80-х таких плат. И самое интересное - контакты на индикатор идут только с одной стороны - сверху. И еще отверстие в плате как под катушку, как раз на её привычном месте
|
|||
|
|
|
#33
11.04.2013, 00:44
|
|||
|
|||
|

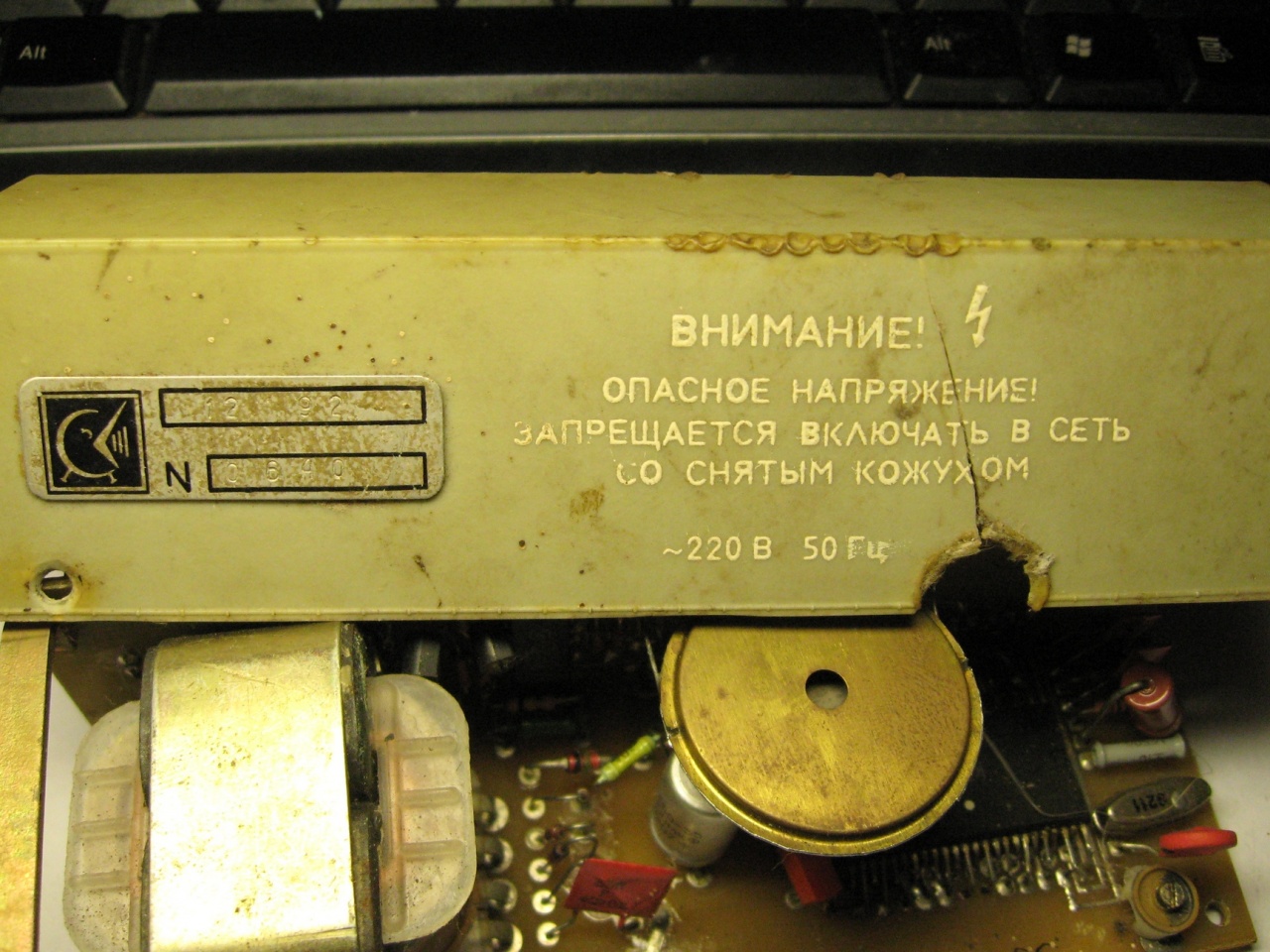

И вот еще один непонятный зверёк

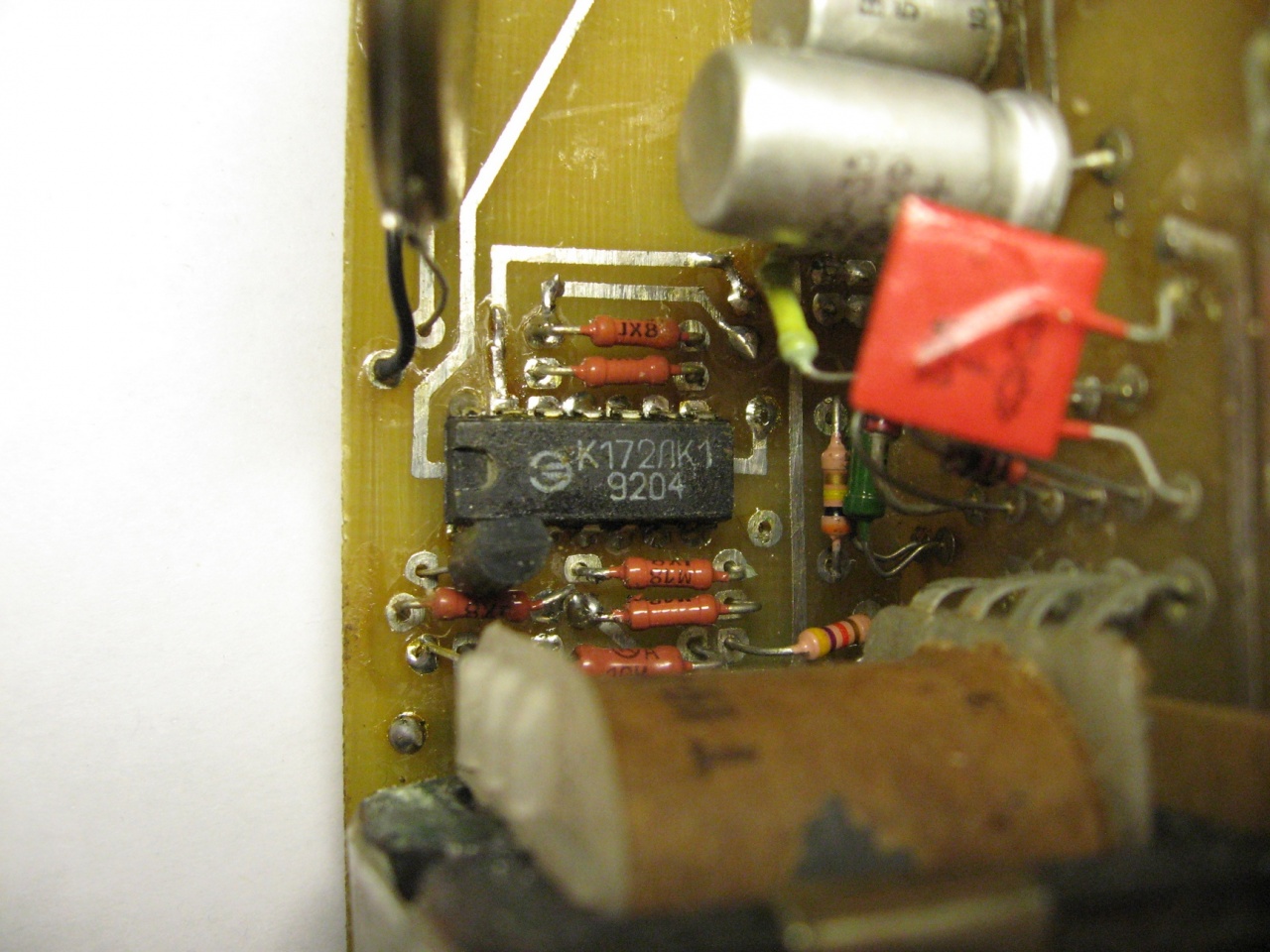

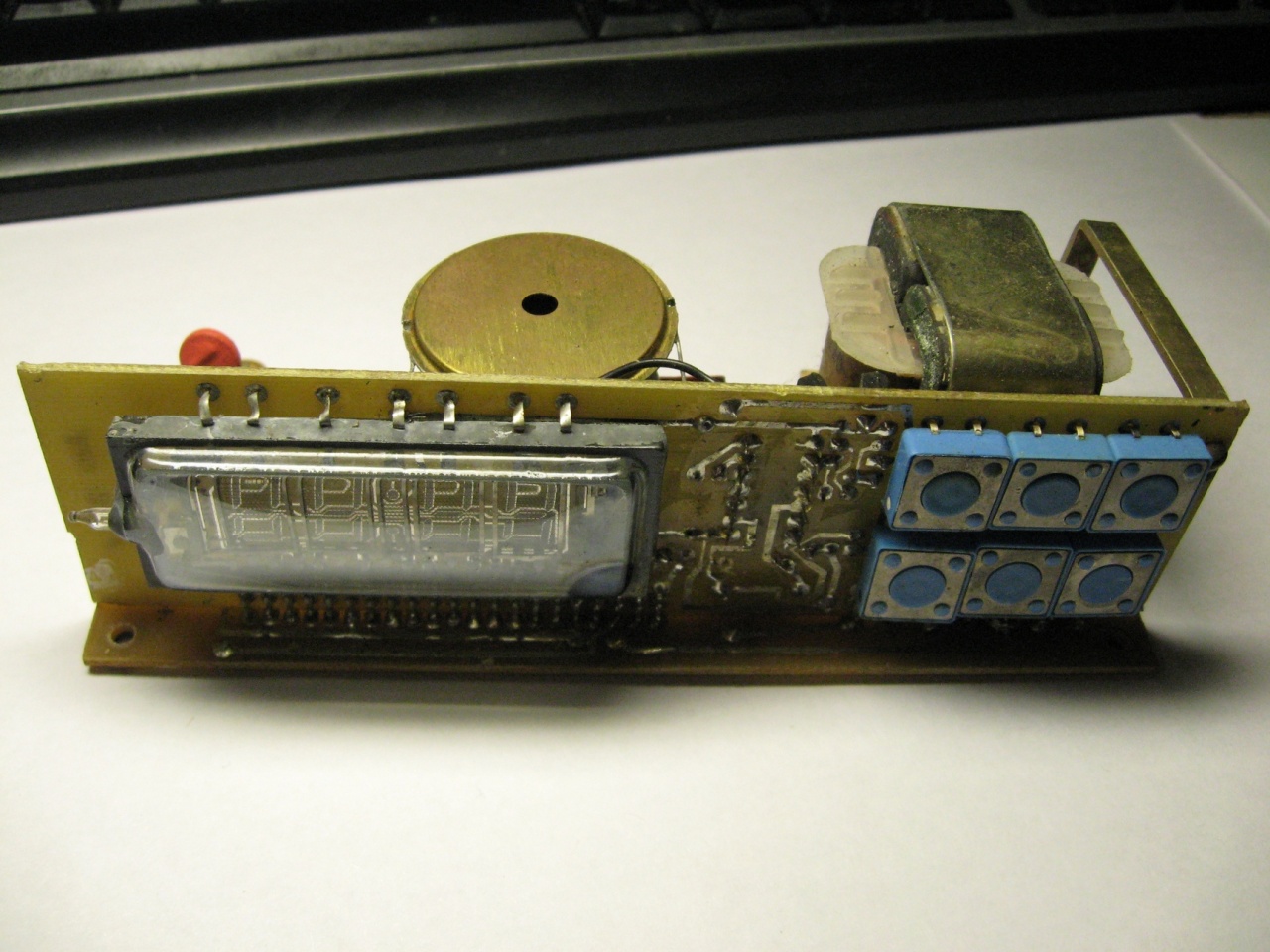

По схеме особых вопросов нет: стандартная на КР145ИК1901 и ИВЛ2-7/5. В качестве изюминки логика серии К172. А вот что это было - корпус, номер модели - идентифицировать не могу. Постсоветское чудо 12.1992, значок производителя присутствует.
|
|||
|
|
|
#35
12.04.2013, 23:32
|
||||
|
||||
|
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
|
||||
|
|
|
#36
13.04.2013, 17:23
|
|||
|
|||
|
Спасибо! Я думал, что это просто разновидность Э-204. Тогда получается, что у меня есть еще двое таких в коллекции, про которые я тоже думал, что это 204-е. Как-нибудь сделаю им вскрытие для знакомства с начинкой
siealex: не совсем понял, что Вы имеете в виду, говоря, что ИВЛ2-7/5 рассчитан на 15-18 вольт? ВЛИ обычно требуют анодное напряжение 20-30 В в статическом или 50-70 В в импульсном режиме.
|
|||
|
|
|
#37
13.04.2013, 19:31
|
||||
|
||||
|
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
|
||||
|
|
|
#40
22.04.2013, 16:10
|
||||
|
||||
|
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
|
||||
|
|
 |
|
|
