Ремонт часов Lenzkirch

[m400]

Сообщение от Starpom66

Хочу спросить насчет последнего фото: точенки обработаны шеллаком?
ПС. Такой приятный у Вас станочек, просто мечта .

Да, шеллак тонированый. Краситель от бормы.
P.S. А станков много не бывает!

[Starpom66]

Сделал шпиль (не знаю как правильно назвать декоративный элемент) из березы. Сосновую деталь попробовал покрыть алкидным лаком: проверить насколько потемнеет шпиль. К тому же видел ролик на Ютюбе, там реставратор музыкального инструмента говорил о том, что неплохо покрывать шеллаком по алкидно-уретановому лаку: лак выполняет роль грунта и этот грунт должен
быть нежесткий, каким и является алкидно-уретановый лак.
ПС. Все ж лучше про корпус буду писАть в теме про реставрацию корпуса, какую сейчас с интересом читаю.

[arhistratig]

Всё хорошо, только почему у вас точёнки без шплинта? Как вклеивать будете?

[Сергей Дмитриевич]

Сообщение от Starpom66

Сделал шпиль (не знаю как правильно назвать декоративный элемент) из березы.

Сами видите разницу с деталью из сосны?

Сообщение от arhistratig

только почему у вас точёнки без шплинта? Как вклеивать будете?

Ничего страшного, всегда можно засверлить и вставить обычный столярный шплинт.

[Starpom66]

Сообщение от arhistratig

Всё хорошо, только почему у вас точёнки без шплинта? Как вклеивать будете?

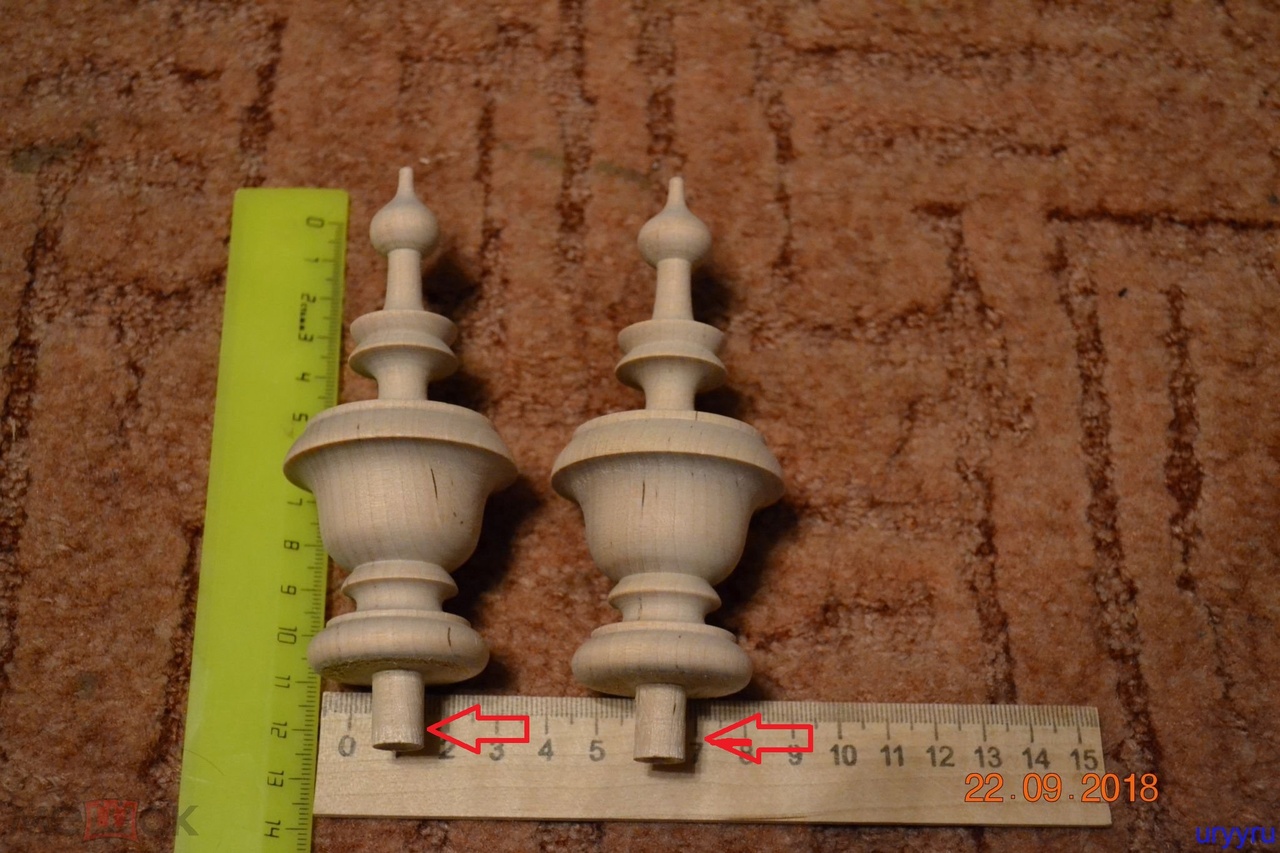

Ибо дилетант. Но я потом исправился: засверлил хвостовик под шплинт и последний выточил.

Сообщение от Сергей Дмитриевич

Сами видите разницу с деталью из сосны?

Да, древесина березы плотнее, без характерной полосатой структуры и с берёзой можно менее деликатно работать в плане нагрузок.

[sergoki]

Сообщение от Starpom66

Что ж, буду переделывать.

Как-то видел в ютубе: от триба обрезались обломки оси, затем высверливась в нём отверстие под новую цельную ось, пайка оловянным припоем или сажается на шеллак.

[Vasiliy K]

Ну, это если диаметр впадин триба не слишком маленький.

[Starpom66]

Передалал ветрячок. Перевернул ось таким образом, чтобы сломанные части оси были заиксированы трубочкой. Изготовил плоскую пружинку и установил её в промежуток разрезанной трубочки и зпвел концы пружинки на лопасти ветрячка. Теперь конструктив близок к оригиналу по функциональности, лопасти вращаются с небольшим трением.
Пружинка нашлась случайно при наведении порядка в детских игрушках: сломанная инерционная машинка явила из недр механизма пружинку шириной 5 мм и толщиной (кажется) 0,12 мм. Жесткость, я бы сказал, умеренная для такого размера механизма. И, как мне кажется, идеально подошла для изготовления пружинки ветрячка.

[Starpom66]

Сегодня удалось таки собрать и запустить систему боя. Вот это звук! Деликатный, размеренный. Возникла ассоциация с нашим фильмом про Шерлока Холмса
Для понимания правильности сборки хочу спросить у уважаемых форумчан относительно расположения одиночных штифтов колес боя: штифт пускового колеса упирается в рычаг замыкания, а на другом одношфитовом колесе его штифт расположен диаметрально противоположно штифту пускового колеса. Почему спросил? Я при сборке ориентировался на описываемое расположение штифтов, но, видимо, пока ловил цапфы второе одноштифтовое колесо немного провернулось, т.е. не 180 градусов получилось. Внешне всё хорошо получилось: минутная стрелка на половину часа и часы проходит положенные ей 6 и 12 часов, проходит бой, как положено. Да, и счетное колесо пробегает небольшое расстояние после окончания боя часов: примерно1 мм от начала выемки и плечика рычага счетного колеса. Есть некоторое сомнение, что где-то малость ошибся.

[Savsv]

Не сомневайтесь, в этом механизме ошибиться негде. Взаиморасположение штифтов на бой не влияет. Будете собирать гребенчатый 3/4 бой, вот тогда сомневайтесь.
